Produkttyp	Aktive Lautsprecherbox
Marke	Skytec
Modell	Active Speaker 178.818
Ausgangsleistung (RMS)	200 W
Ausgangsleistung (Musik)	400 W
Empfindlichkeit	122 dB
Frequenzgang	50 Hz - 18 kHz
Eingänge	1x Line/Mic (XLR/Klinke 6,35 mm), 1x Mic (XLR/Klinke 6,35 mm)
Ausgang	Symmetrischer Line-Ausgang für Zusatzlautsprecher
Tieftöner	12 Zoll (30 cm)
Abmessungen (B x H x T)	585 x 420 x 310 mm
Gewicht	17 kg
Gehäusematerial	Robustes Kunststoffgehäuse mit perforiertem Gitter
Stromversorgung	230 V~ / 50 Hz, Sicherung 16 A
Griffe	Ergonomische Tragegriffe
Montageoptionen	Befestigungspunkte für Wand-/Deckenmontage, Stativflansch für Ständer
Einstellungen	Lautstärke, Höhen, Tiefen, Line-Lautstärke
LED-Anzeigen	Betrieb (grün), Limit (rot)
Verwendung	Nur für Innenräume
Garantie	Herstellergarantie, Reparaturen durch qualifiziertes Fachpersonal

Häufig gestellte Fragen - Active Speaker 178.818 Skytec

Wie schließe ich den Active Speaker 178.818 an?

Schließen Sie das Netzkabel an eine 230V~/50Hz Steckdose mit 16A Sicherung an. Verwenden Sie die XLR- oder Klinkeneingänge (6,35 mm) für Audioquellen. Stellen Sie die Lautstärke vor dem Einschalten auf Minimum.

Was tun, wenn der Lautsprecher keinen Ton von sich gibt?

Überprüfen Sie die Kabelverbindungen, ersetzen Sie defekte Kabel und stellen Sie sicher, dass der Schalter auf ON steht. Kontrollieren Sie die Netzsicherung und ersetzen Sie diese gegebenenfalls durch eine Sicherung gleichen Typs und Werts.

Wie stelle ich den Klang des Lautsprechers ein?

Verwenden Sie die Regler für Lautstärke, Treble (Höhen) und Bass (Tiefen) zur Klanganpassung. Stellen Sie für jede Quelle die Line-Lautstärke und die Kanallautstärke ein.

Kann ich den Lautsprecher im Freien verwenden?

Nein, der Lautsprecher ist nur für den Innenbereich geeignet. Schützen Sie ihn vor Regen und Feuchtigkeit, um Schäden zu vermeiden.

Wie vermeide ich Schäden am Lautsprecher?

Überlasten Sie den Lautsprecher nicht, stellen Sie keine offenen Flammen in der Nähe auf und stellen Sie keine Flüssigkeiten darauf. Wenn die Limit-LED dauerhaft leuchtet, reduzieren Sie die Lautstärke.

Was tun bei Brummen oder ständigem Rauschen?

Überprüfen Sie die Erdung Ihres Audiosystems. Stellen Sie sicher, dass die Kabel abgeschirmt sind und dass nahegelegene Elektrogeräte keine Störungen verursachen.

Wie reinige ich den Lautsprecher?

Trennen Sie den Lautsprecher vor der Reinigung vom Stromnetz. Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie keine Flüssigkeiten oder Scheuermittel. Schützen Sie den Lautsprecher vor Feuchtigkeit.

Kann ich den Lautsprecher selbst reparieren?

Nein, Reparaturen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Das Gerät enthält keine vom Benutzer austauschbaren Teile. Jeglicher Eingriff führt zum Garantieverlust.

Wie installiere ich den Lautsprecher auf einem Ständer?

Stellen Sie den Ständer auf eine ebene und stabile Oberfläche. Verwenden Sie einen Ständer, der für das Gewicht des Lautsprechers (17 kg) geeignet ist. Setzen Sie den Stativflansch des Lautsprechers in den Ständer ein. Überschreiten Sie nicht die maximal zulässige Belastung.

Was ist der Unterschied zwischen den Modellen 178.818 und 178.821?

Das Modell 178.818 (PD-12A) hat einen 12-Zoll-Lautsprecher, 200W RMS, Abmessungen 585x420x310 mm und wiegt 17 kg. Das Modell 178.821 (PD-15A) hat einen 15-Zoll-Lautsprecher, 250W RMS, Abmessungen 685x460x400 mm und wiegt 22 kg.

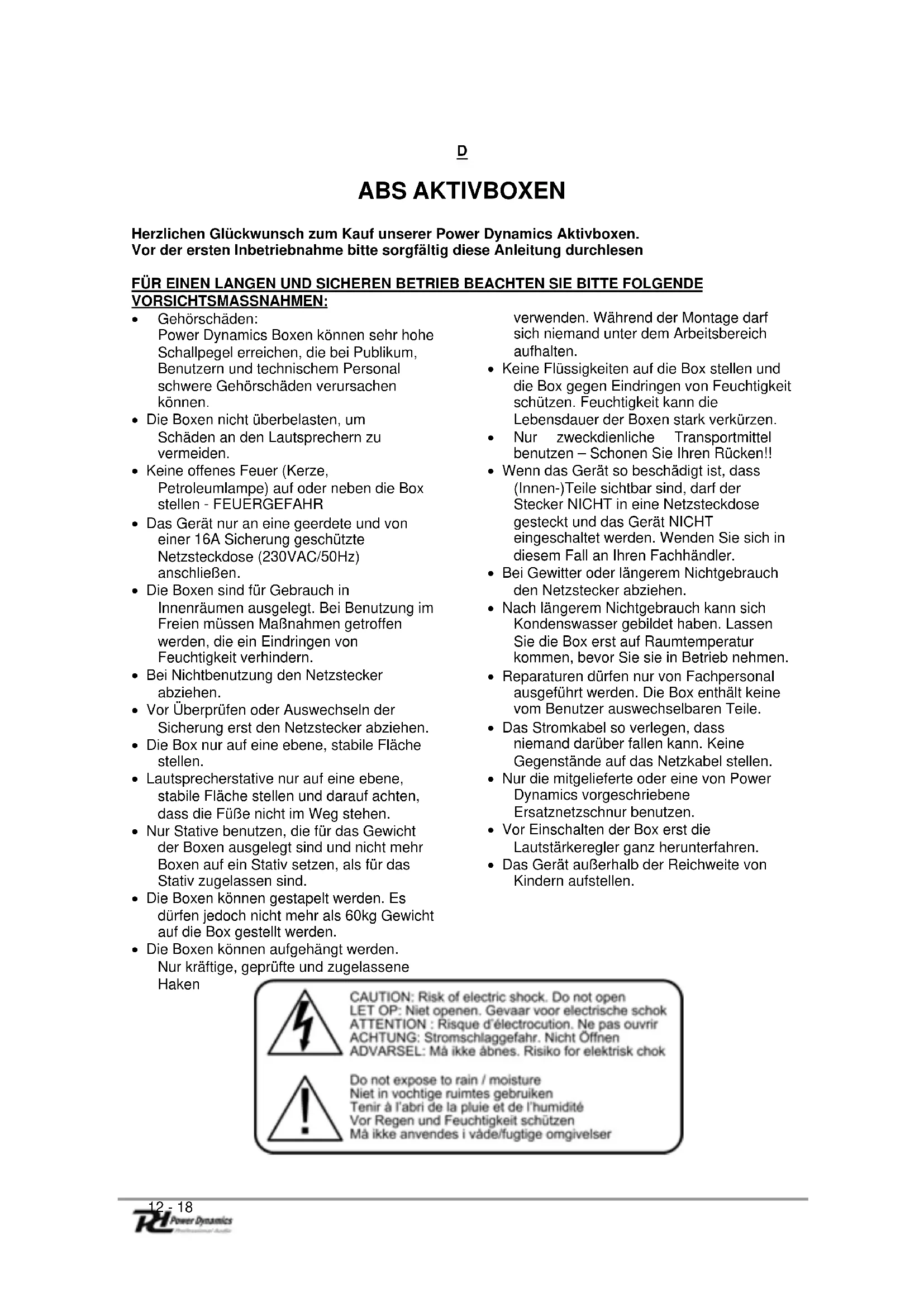

BEDIENUNGSANLEITUNG Active Speaker 178.818 Skytec

PRODUCTEIGENSCHAPPEN

Algemeen

Herzlichen Glückwunsch zum Kauf unserer Power Dynamics Aktivboxen. Vor der ersten Inbetriebnahme bitte sorgfältig diese Anleitung durchlesen

FÜR EINEN LANGEN UND SICHEREN BETRIEB BEACHTEN SIE BITTE FOLGENDE VORSICHTSMASSNAHMEN:

• Gehörschäden: Power Dynamics Boxen können sehr hohe Schallpegel erreichen, die bei Publikum, Benutzern und technischem Personal schwere Gehörschäden verursachen können.
  • Die Boxen nicht überbelasten, um Schäden an den Lautsprechern zu vermeiden.
• Keine offenes Feuer (Kerze, Petroleumlampe) auf oder neben die Box stellen - FEUERGEFAHR
• Das Gerät nur an eine geerdete und von einer 16A Sicherung geschützte Netzsteckdose (230VAC/50Hz) anschließen.
• Die Boxen sind für Gebrauch in Innenräumen ausgelegt. Bei Benutzung im Freien müssen Maßnahmen getroffen werden, die ein Eindringen von Feuchtigkeit verhindern.
• Bei Nichtbenutzung den Netzstecker abziehen.
• Vor Überprüfen oder Auswechseln der Sicherung erst den Netzstecker abziehen.
  • Die Box nur auf eine ebene, stabile Fläche stellen.
• Lautsprecherstative nur auf eine ebene, stabile Fläche stellen und darauf achten, dass die Füße nicht im Weg stehen.
• Nur Stative benutzen, die für das Gewicht der Boxen ausgelegt sind und nicht mehr Boxen auf ein Stativ setzen, als für das Stativ zugelassen sind.
• Die Boxen können gestapelt werden. Es dürfen jedoch nicht mehr als 60kg Gewicht auf die Box gestellt werden.
  • Die Boxen können aufgehängt werden. Nur kräftige, geprüfte und zugelassene Haken

CAUTION: Risk of electric shock. Do not open LET OP: Niet openen. Gevaar voor electrische schok ATTENTION : Risque d'électrocution. Ne pas ouvrir ACHTUNG: Stromschlaggefahr. Nicht Öffnen ADVARSEL: Må ikke åbnes. Risiko for elektrisk chok Do not expose to rain / moisture Niet in vochtige ruimtes gebruiken Tenir à l'abri de la pluie et de l'humidité Vor Regen und Feuchtigkeit schützen Må ikke anvendes i våde/fugtige omgivelser

verwenden. Während der Montage darf sich niemand unter dem Arbeitsbereich aufhalten.

• Keine Flüssigkeiten auf die Box stellen und die Box gegen Eindringen von Feuchtigkeit schützen. Feuchtigkeit kann die Lebensdauer der Boxen stark verkürzen.
• Nur zweckdienliche Transportmittel benutzen – Schonen Sie Ihren Rücken!!
• Wenn das Gerät so beschädigt ist, dass (Innen-)Teile sichtbar sind, darf der Stecker NICHT in eine Netzsteckdose gesteckt und das Gerät NICHT eingeschaltet werden. Wenden Sie sich in diesem Fall an Ihren Fachhändler.
• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen.
• Nach längerem Nichtgebrauch kann sich Kondenswasser gebildet haben. Lassen Sie die Box erst auf Raumtemperatur kommen, bevor Sie sie in Betrieb nehmen.
• Reparaturen dürfen nur von Fachpersonal ausgeführt werden. Die Box enthält keine vom Benutzer auswechselbaren Teile.
• Das Stromkabel so verlegen, dass niemand darüber fallen kann. Keine Gegenstände auf das Netzkabel stellen.
• Nur die mitgelieferte oder eine von Power Dynamics vorgeschriebene Ersatznetzschnur benutzen.
• Vor Einschalten der Box erst die Lautstärkeregler ganz herunterfahren.
• Das Gerät außerhalb der Reichweite von Kindern aufstellen.

EIGENSCHAFTEN

Allgemeines

• Professionelles, starkes Kunststoffgehäuse;
• Ein schweres, perforiertes Gitter schützt den Tieftöner;
• Ergonomische Handgriffe und ein leichtes Gehäuse erleichtern den Transport;
• Befestigungspunkte für Wand- und Deckenmontage;
• Eingebauter Stativeinsatz mit Muttern zum Einbau in Beschallungsanlagen.

EINGANGSFELD

1. Symmetrischer Eingang Kanal (XLR oder 6,3m Klinke) Lautstärkeregler Kanal
2. Line Eingang Kanal zum Anschluss eines CD-, DVD-Spielers usw. Lautstärkeregler Line Eingang Kanal
3. Lautstärkeregler
4. Tonregler
5. Bassregler
6. Symmetrischer Line Ausgang zum Durchschleifen zur 2. Aktivbox
7. Clip Anzeige
   Diese LED leucht auf, wenn einer oder beide Kanäle auf Höchstleistung eingestellt sind. Es kann vorkommen, dass diese LED zeitweilig aufleuchten. Das ist kein Problem. Wenn sie aber ständig aufleuchten, müssen Sie die Lautstärke reduzieren, sonst kann der Verstärker dauerhaften Schaden nehmen kann.
8. Betriebsanzeiger
   Die LED leuchtet, wenn der Verstärker eingeschaltet wird.
9. Netzeingang
   Stecken Sie erst den IEC Stecker in die Buchse auf dem Gerät und danach das andere Ende in eine Netzsteckdose
   Sicherungshalter
   Die Sicherung schützt den Verstärker gegen Defekte. Nur durch eine völlig identische Sicherung ersetzen.
10. Netzschalter
    Zum Ein- und Ausschalten des Verstärkers. Fahren Sie immer ganz die Lautstärke herunter, bevor Sie den Verstärker einschalten.

FEHLERDIAGNOSE

Prüfen Sie zuerst, ob eine Box wirklich defekt ist, indem Sie die defekte Box durch eine andere austauschen, von der Sie sicher wissen, dass sie gut funktioniert. Wenn mit dieser Box dasselbe Problem auftritt, empfehlen wir Ihnen, die nachstehende Fehlerliste zu checken.

Kein Ausgangssignal

Wahrscheinliche Gründe Lösung

Lautsprecherkabel Nochmals alle Verbinder anschließen.

Schließen Sie neue, betriebsfähige Kabel an

Prüfen Sie den Zustand der Kabel und Verbinder

Signalunterbrechungen

Wahrscheinliche Gründe Lösung

Schlechte Verbindung Defekte Lautsprecher können Signalunterbrechungen hervorrufen, aber es ist wahrscheinlicher, dass das Problem bei einem Kabel oder Verbinder liegt. Schließen Sie alle Verbinder erneut an.

Ständiges Brummen, Geräusch oder Summen

Wahrscheinliche Gründe Lösung

Defektes, elektrisches Gerät Ein anhaltendes Geräusch kommt vom Verstärker,

Mixer, Prozessor in der Beschallungsanlage oder Audioquelle. Prüfen Sie, ob Ihre Anlage geerdet ist. Suchen Sie nach geräuschvollen Geräten oder elektrischen Teilen. Prüfen Sie, ob die Kabel abgeschirmt sind.

TECHNISCHE DATEN

Art. Nr. PD-12A PD-15A
Ausgangsleistung	200W	250W
Ausgangsleistung (Music)	400W 500W
Empfindlichkeit	122dB	125dB
Frequenzbereich	50-18.000Hz	40-18.000Hz
Eingäng(e) 1x Line/Mic + Tieftöner	1x Mic 2x Line/Mic + 1x 12"	Line 15"
Abmessungen	585 x 420 x 310 mm	685 x 460 x 400 mm
Gewicht	17kg	22kg
Ref Nr.	178.818	178.821

Keine eigenmächtigen Reparaturen oder Veränderungen am Gerät vornehmen, sonst verfällt jeglicher Garantieanspruch.

Es besteht kein Anrecht auf Garantie bei Unfällen und Schäden, die durch unsachgemässen Gebrauch und Nichtbeachtung der Sicherheits- und Bedienhinweise in dieser Anleitung entstanden sind.

Power Dynamics übernimmt keine Haftung für Sach- und Personenschäden, sowie Folgeschäden, die durch Nichtbeachtung der Warnungen und Sicherheitshinweise entstanden sind.
