GEBRUIKSAANWIJZING C2100M CASO

53.2 Informatie over deze gebruiksaanwijzing ....................................................... 130

59.2 Oorzaken van de storingen en het verhelpen ................................................. 149

Lees de hier vermelde informatie, zodat u snel vertrouwd raakt met uw apparaat en al zijn functies in volle omvang kunt gebruiken. U heeft jaren lang plezier van uw magnetron als u hem vakkundig behandelt en onderhoudt. Wij wensen u veel plezier met het gebruik.

53.2 Informatie over deze gebruiksaanwijzing

Deze gebruiksaanwijzing is onderdeel van de magnetron (vanaf hier ‘apparaat’ genoemd) en geeft u belangrijke aanwijzingen voor de ingebruikname, de veiligheid, het doelgerichte gebruik en het onderhoud van het apparaat. De gebruiksaanwijzing moet altijd bij het apparaat voorhanden zijn en voor iedereen te lezen en te gebruiken die met de ingebruikname bediening oplossing van een storing en/of reiniging van het apparaat belast is. Bewaar deze gebruiksaanwijzing en geef hem samen met het apparaat door aan een eventuele volgende eigenaar.

53.3 Waarschuwingsinstructies

In deze gebruiksaanwijzing worden de volgende waarschuwingsinstructies gebruikt: GEVAAR Een waarschuwing van dit gevarenniveau duidt op een dreigende, gevaarlijke situatie. Indien de gevaarlijke situatie niet vermeden wordt, leidt deze tot de dood of zware verwondingen. ► De aanwijzingen van deze waarschuwingsinstructie opvolgen om het gevaar van dood of zware verwondingen bij personen te voorkomen. WAARSCHUWING Een waarschuwing van dit gevarenniveau duidt op een mogelijk gevaarlijke situatie. Indien de gevaarlijke situatie niet vermeden wordt, kan dit tot zware verwondingen leiden. ► De aanwijzingen van deze waarschuwingsinstructie opvolgen om verwondingen bij personen te voorkomen. VOORZICHTIG Een waarschuwing van dit gevarenniveau duidt op een mogelijk gevaarlijke situatie. Indien de gevaarlijke situatie niet vermeden wordt, kan dit tot lichte of matige verwondingen leiden. ► De aanwijzingen van deze waarschuwingsinstructie opvolgen om verwondingen bij personen te voorkomen. Tip Een tip duidt op extra informatie, die de omgang met het apparaat lichter maakt.131

53.4 Algemene veiligheidsaanwijzingen

Tip Neem voor een veiligere omgang met het apparaat de volgende algemene veiligheidsaanwijzingen in acht: ► Vóór het gebruik van het apparaat moeten de gebruiksaanwijzingen zorgvuldig worden gelezen. ► Controleer het apparaat voor het gebruik op zichtbare schade. Gebruik een beschadigd apparaat niet. ► Het apparaat is niet geschikt voor het drogen, opwarmen of verhitten van levende dieren. ► Dit apparaat mag worden gebruikt door kinderen van 8 jaar en ouder, mits ze onder toezicht staan of wanneer hun de veilige gebruik van het apparaat is uitgelegd en ze de mogelijke gevaren hebben begrepen. ► Reiniging en onderhoud mag niet door kinderen worden uitgevoerd, tenzij ze 8 jaar of ouder zijn en ze onder toezicht staan. Kinderen mogen niet met het apparaat spelen. ► Het apparaat en zijn aansluiting moet buiten het bereik blijven van kinderen jonger dan 8 jaar. ► Het apparaat kan door personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en/of kennis worden gebruikt, wanneer ze onder toezicht staan of hen het veilige gebruik van het apparaat is uitgelegd en ze de mogelijke gevaren hebben begrepen. ► Reparaties mogen alleen door gekwalificeerd, door de fabrikant opgeleid, personeel worden uitgevoerd. Door ondeskundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ontstaan. ► Een reparatie van het apparaat tijdens de garantieperiode mag alleen door een door de fabrikant erkende klantenservice worden uitgevoerd, anders vervalt bij volgende schade de garantie.132 Tip ► Defecte onderdelen mogen alleen tegen originele reserveonderdelen worden vervangen. Alleen met deze onderdelen is gegarandeerd dat aan de veiligheidseisen wordt voldaan. ► Voedingsthermometers zijn niet geschikt voor de magnetron. ► Het apparaat moet alleen voor het in deze bedieningshandleiding beschreven doel worden gebruikt. Bijtende chemicaliën of dampen mogen niet worden gebruikt. Dit apparaat is speciaal ontwikkeld voor het verhitten, koken en drogen van voedingsmiddelen en niet voor industriële doeleinden of het gebruik in een laboratorium. ► Het apparaat mag niet in gebruik worden genomen, als de netkabel of de stekker beschadigd is, als het niet volgens de voorschriften werkt, op de grond is gevallen of beschadigd is. Indien de netkabel of de stekker beschadigd is, moet deze door de fabrikant of servicepersoneel dat daar opdracht toe heeft van de fabrikant worden vervangen om gevaren te voorkomen. ► Gebruik uitsluitend keukenapparaten en voorwerpen, die in een magnetron kunnen worden gebruikt. ► Thermometers voor gerechten zijn niet geschikt voor magnetrongebruik. ► De magnetron mag alleen vrijstaand in gebruik worden genomen. ► Let op: Het apparaat mag niet boven een kookplaat of andere warmtebron worden geplaatst, omdat het anders kan worden beschadigd en de garantie dan vervalt. ► De magnetron mag niet in een kast worden gebruikt. ► Het apparaat moet met de achterkant tegen een wand worden geplaatst. ► Het apparaat is niet geschikt voor gebruik via een externe tijdschakelaar of afstandsbediening.133 Tip ► Dit apparaat is een ISM-apparaat van de groep 2 klasse B. Bij deze apparaten horen alle industriële, wetenschappelijke of medisch gebruikte apparaten waarbij met opzet hogefrequentie-energie als elektromagnetische straling voor de behandeling van materialen geproduceerd of gebruikt wordt, zoals apparaten met een vonkeroderende werking. Apparaten van de klasse B zijn geschikt voor gebruik in het huishouden en voor gebruik met een aansluiting op een huishoudelijke stroomvoorziening, zoals laagspanningsinrichtingen in gebouwen. ► Nooit de afstandshouders aan de achterzijde of de zijkanten van het apparaat verwijderen, omdat deze de nodige minimale afstand voor de luchtcirculatie garanderen. ► De toerenteller vóór het transport beveiligen om schade te voorkomen. ► De magnetron is alleen geschikt voor koken, ontdooien en verdampen van voedingsmiddelen. ► Het apparaat mag niet met een stoomreiniger worden gereinigd.

53.5 Bronnen van gevaar

53.5.1 Gevaar door microgolven

Waarschuwing De inwerking van microgolven op het menselijk lichaam kan tot lichamelijk letsel leiden. Neem de volgende veiligheidsinstructies in acht om uzelf en anderen niet bloot te stellen aan microgolven. ► Het apparaat nooit met open deur laten werken. Door een foutief of gemanipuleerde veiligheidsschakelaar bestaat het gevaar dat u zich direct aan microgolven blootstelt. ► Dit geldt ook voor de vervanging van de verlichting en de netkabels. Het apparaat moet hiervoor naar het servicecenter worden gestuurd.134 Waarschuwing ► WAARSCHUWING: onderhouds- en reparatiewerkzaamheden waarbij de beschermkap voor de straling van microgolven wordt verwijderd, kunnen gevaar opleveren voor iedereen en mogen alleen door vakmensen worden uitgevoerd. ► Wanneer de deur of de deurafdichting beschadigd zijn, mag het apparaat niet worden bediend, totdat het door een geautoriseerde vakkracht is gerepareerd.

53.5.2 Verbrandingsgevaar

Waarschuwing Het in dit apparaat verwarmde voedingsmiddel, het gebruike keukengerei en de oppervlakken van het apparaat, kunnen heel heet worden. Raadpleeg de volgende veiligheidsaanwijzingen om uzelf of anderen niet te verbranden. ► Let op: Als het apparaat in de combi-stand draait, mag het door de daarbij ontstane hoge temperaturen alleen onder toezicht van een volwassene door kinderen worden gebruikt. ► Bij het verhitten van dranken in de magnetron kunnen deze plotseling gaan koken (kookvertraging), daarom moeten de bakken voorzichtig worden vastgepakt. ► Geen voedingsmiddelen in de oven frituren. Hete olie kan onderdelen van apparaten en keukengerei beschadigen en verbrandingen veroorzaken. ► Vooral de inhoud van babyflesjes en potjes met babyvoedesel moet worden doorgeroerd of geschud, en de temperatuur moet voor het gebruik worden gecontroleerd, om verbrandingen te voorkomen. ► Kooktoestellen kunnen door hitteoverdraging van de voedingsmiddelen heet worden. Als bescherming wordt het gebruik van pannenlappen aangeraden. ► De buitenvlakken kunnen bij het gebruik heel heet worden.135 Waarschuwing ► De deur en de buitenoppervlakken kunnen tijdens het gebruik heel heet worden. ► Als het apparaat in gebruik is, kunnen de aanraakvlakken een hoge temperatuur bereiken. ► Gebruik voor het eruit halen van voedingsmiddelen pannenlappen of keukenhandschoenen. ► Let op! Bij het openen van deksels of afdekfolie kan hete damp ontsnappen. ► Waarschuwing: Het apparaat en delen binnen handbereik raken tijdens het gebruik sterk verhit. De verwarmingselementen mogen daarom niet worden aangeraakt, en kinderen onder 8 jaar moeten op afstand of onder toezicht worden gehouden.

Waarschuwing Bij ondeskundig gebruik van het apparaat bestaat brandgevaar omdat de inhoud kan gaan branden. Neem de volgende veiligheidsmaatregelen in acht om brandgevaar te vermijden: ► Laat het apparaat niet onbeheerd als u levensmiddelen in bak uit kunststof, papier of andere brandbare materialen verwarmt of gaar wil laten worden. ► Gebruik het apparaat nooit voor het bewaren of drogen van ontvlambare materialen. ► Voor de beperking van brandgevaar in de oven: a) Bij het verwarmen van voedingsmiddelen in plastic en papieren bakken moet het apparaat bewaakt worden omdat er brandgevaar bestaat. b) Afsluitclips van plastic of papieren zakken moeten voor het verwarmen worden verwijderd.136 Waarschuwing c) Wanneer er sprake is van rookontwikkeling moet het apparaat worden uitgeschakeld of de stekker uit het stopcontact worden getrokken en de deur gesloten, om eventueel optredende vlammen te verstikken. d) Niets bewaren in de oven. Als het apparaat niet wordt gebruikt, mag het niet worden gebruikt voor het bewaren van papieren voorwerpen, keukengerei of voedingsmiddelen. ► Wegwerpbakken van kunststof moeten voldoen aan de onder "Aanwijzingen voor keukengerei" aangegeven eigenschappen. ► Verhit geen alcohol in onverdunde toestand. ► Het apparaat mag niet in lege toestand gebruikt worden. ► Bij alle keukenapparaten en bakken moet worden gecontroleerd of die voor het gebruik in magnetrons geschikt zijn. ► Bij rookontwikkeling moet het apparaat worden uitgeschakeld, de netstekker uitgetrokken en de deur (voor het smoren van eventuele vlammen) gesloten blijven. ► De magnetron is uitsluitend bestemd voor het verwarmen van gerechten en dranken. Het drogen van gerechten en kleding en het verwarmen van warmtekussens, pantoffels, sponzen, vochtige doeken en dergelijke loopt het risico lichamelijk letsel, ontstekingen of brand te veroorzaken. ► Verwijder altijd vetresten uit het apparaat, omdat deze licht ontvlambaar zijn.

53.5.4 Ontploffingsgevaar

Waarschuwing Bij ondeskundig gebruik van het apparaat bestaat ontploffingsgevaar door ontstane overdruk. Neem de volgende veiligheidsmaatregelen in acht om explosiegevaar te vermijden:137 Waarschuwing ► Vloeistoffen en andere voedingsmiddelen mogen niet in afgesloten potten worden verhit, omdat deze kunnen exploderen. ► Eieren met schaal en hele hard gekookte eieren niet in het apparaat opwarmen, omdat ze ook na de behandeling in de magnetron nog exploderen kunnen. ► Voedingsmiddelen met dikke schillen bijv. aardappelen, hele pompoenen, appels of kastanjes moeten voor het garen in het apparaat worden ingeprikt.

53.5.5 Gevaar door elektrische stroom

Levensgevaar door elektrische spanning! Het contact met leidingen of onderdelen die onder spanning staan kan levensgevaarlijk zijn! Neem de volgende veiligheidsaanwijzingen in acht om gevaar door elektrische stroom te voorkomen. ► Open in geen geval de behuizing van het apparaat. Als aansluitingen die onder stroom staan worden aangeraakt en de elektrische of mechanische opbouw veranderd, bestaat gevaar voor elektrische schokken. Daarnaast kunnen functionele storingen in het apparaat optreden. ► Het apparaat mag niet in gebruik worden genomen, als de netkabel of de stekker beschadigd is, als het niet volgens de voorschriften werkt, op de grond is gevallen of beschadigd is. Indien de netkabel of de stekker beschadigd is, moet deze door de fabrikant of servicepersoneel dat daar opdracht toe heeft van de fabrikant worden vervangen om gevaren te voorkomen. ► Opgelet: Onderhouds- en reparatiewerkzaamheden waarbij de beschermende afdekking tegen microgolven wordt verwijderd, moeten alleen door een vakman worden uitgevoerd. Dit geldt ook voor de vervanging van de verlichting en de netkabels. Het apparaat moet hiervoor naar het servicecenter worden gestuurd.138

53.6 Aansprakelijkheid

Alle in deze gebruiksaanwijzing aanwezige technische informatie, gegevens en instructies voor installatie, ingebruikname en onderhoud beantwoorden aan de laatste stand bij het in druk gaan en vinden plaats met inachtneming van onze tot nu toe opgedane ervaringen en kennis naar eer en geweten. Aan de informatie, afbeeldingen en beschrijvingen in deze gebruiksaanwijzingen kunnen geen rechten worden ontleend. De fabrikant is niet aansprakelijk voor schaden op grond van: Niet-naleving van de gebruiksaanwijzing Ondeskundige reparaties Niet volgens de voorschriften geldend gebruik Technische veranderingen, modificaties van het apparaat Toepassing van niet goedgekeurde onderdelen Modificaties van het apparaat worden niet aanbevolen en vallen niet onder de garantie. Vertalingen worden naar beste weten uitgevoerd. Wij zijn niet verantwoordelijk voor vertaalfouten, ook niet in het geval dat de vertaling door ons of in opdracht van ons is gemaakt. Bindend blijft alleen de oorspronkelijke Duitse tekst.

Dit documentatiemateriaal is auteursrechtelijk beschermd. Alle rechten, ook die van de fotomechanische reproductie, de verveelvoudiging en de verbreiding door bijzondere handelswijzen (bijvoorbeeld gegevensverwerking, informatiedragers en datanetwerken), ook ten dele, zijn de firma Braukmann GmbH voorbehouden. Inhoudelijke en technische veranderingen voorbehouden. 54 Veiligheid In dit hoofdstuk krijgt u belangrijke veiligheidsinstructies betreffende de omgang met het apparaat. Dit apparaat beantwoordt aan de voorgeschreven veiligheidsvoorschriften. Een ondeskundig gebruik kan echter tot materiële schade en schade aan personen leiden.

54.1 Gebruik volgens de voorschriften

Dit apparaat is alleen voor het gebruik in het huishouden in een gesloten ruimte ter Ontdooien Verwarmen Koken van levensmiddelen en dranken bestemd. Een ander of er van afwijkend gebruik geldt als niet volgens de voorschriften. WAARSCHUWING Gevaar door gebruik niet volgens de voorschriften! Bij onreglementair gebruik van het apparaat en/of gebruik op een andere wijze kunnen gevaren ontstaan. Het apparaat uitsluitend volgens de voorschriften gebruiken. ► De in deze gebruiksaanwijzing beschreven handelswijzen in acht nemen. Aanspraken van welke aard dan ook wegens niet reglementair gebruik zijn uitgesloten. Het risico draagt alleen de gebruiker.139 55 Ingebruikname In dit hoofdstuk krijgt u belangrijke informatie omtrent de ingebruikname van het apparaat. Neem de aanwijzingen in acht om gevaren en beschadigingen te voorkomen.

55.1 Veiligheidsvoorschriften

WAARSCHUWING Bij de ingebruikneming van het apparaat kan materiële schade en letsel aan personen ontstaan! ► Neemt u de volgende veiligheidsvoorschriften in acht om de gevaren te voorkomen: ► Verpakkingsmateriaal mag niet als speelgoed gebruikt worden. Er bestaat kans op verstikking. ► Vanwege het hoge gewicht van het apparaat het transport als ook het uitpakken en plaatsen met twee personen uitvoeren.

55.2 Leveringsomvang en transportinspectie

De magnetron C1800M/ C2100M wordt standaard met de volgende onderdelen geleverd: Magnetron C1800M/ C2100M Gebruiksaanwijzing Tip ► Controleer de levering op volledigheid en op zichtbare beschadigingen. ► Waarschuw de expediteur, de verzekering en de leverancier bij een onvolledige levering of bij beschadiging als gevolg van gebrekkige verpakking of als gevolg van het transport.

Bij het uitpakken van het apparaat gaat u als volgt te werk: Verwijder alle verpakkingsonderdelen en de accessoires. Controleer het apparaat op mogelijke beschadigingen (deuken, beschadigde deur, etc.). Beschadigde apparaten mogen niet in gebruik worden genomen. Behuizing: Verwijder het beschermfolie aan de buitenkant van de magnetronbehuizing.

55.4 Verwijderen van de verpakking

De verpakking beschermt het apparaat tegen transportschade. De verpakkingsmaterialen zijn uitgezocht vanuit milieuvriendelijke en verwijderingtechnische gezichtspunten en daarom recyclebaar. Het terugbrengen van de verpakking in de materiaalkringloop bespaart grondstoffen en verkleint de afvalhoop. Lever niet meer benodigd verpakkingsmateriaal in bij een afvalbrengstation, dat zorgdraagt voor de recycling. Tip ► Bewaar indien mogelijk het originele verpakkingsmateriaal gedurende de garantieperiode, zodat u het apparaat indien nodig weer volgens de voorschriften kunt inpakken.140

55.5.1 Eisen aan de plek van plaatsing

Voor een veilig en foutloos functioneren van het apparaat moet de plek waar het apparaat komt te staan aan de volgende eisen voldoen: Het apparaat moet op een vaste, vlakke, horizontale (waterpas) en hittebestendige ondergrond met voldoende draagkracht voor de oven en het volgens de verwachtingen zwaarste in de oven bereidde gerecht neergezet worden. Kies de plek dusdanig dat kinderen hete oppervlakken van het apparaat niet kunnen aanraken. Het apparaat is niet geschikt voor inbouw in een wand of in een inbouwkast. Plaatst u het apparaat niet in een hete, natte of zeer vochtige omgeving of in de buurt van brandbare materialen. Laat het snoer niet over de rand van een tafel of werkplek naar beneden hangen. Het stopcontact moet makkelijk toegankelijk zijn, zodat de voedingskabel er in geval van nood ongecompliceerd uitgehaald kan worden. De inbouw en montage van dit apparaat op niet stationaire plekken (bijvoorbeeld schepen) mogen alleen door vakzaken/vakmensen uitgevoerd worden, als ze de voorwaarden voor een veilig gebruik van dit apparaat garanderen.

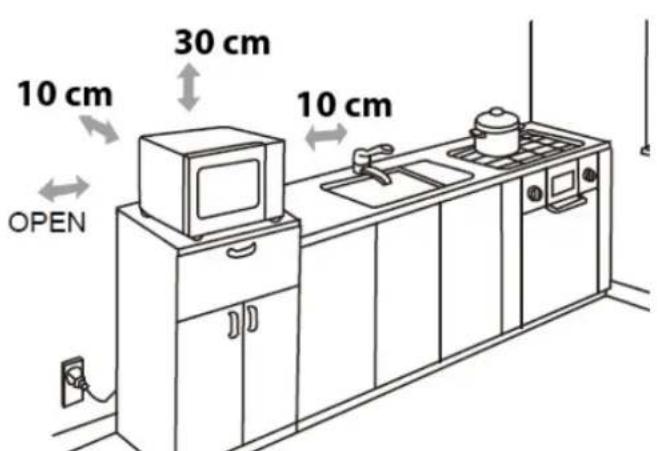

55.5.2 Opstelling van het apparaat

1) Plaats het apparaat op een vlakke

ondergrond en zorg voor voldoende beluchtingsruimte. a) Het oppervlak moet zich minstens 85 cm boven de vloer bevinden. b) Het apparaat moet met de achterzijde naar een muur toe staan (10 cm afstand). Boven het apparaat moet er een afstand van 30 cm worden vrijgehouden, de afstand aan de zijkant naar de andere muren of elementen moet minstens 10 cm bedragen. c) De linkerzijde naast het apparaat moet vrij blijven. d) Verwijder NIET de voeten aan de onderkant van het apparaat. e) Bedek geen openingen van het apparaat en blokeer deze niet. f) Het bedekken van de beluchtingsgleuven kan leiden tot beschadiging van het apparaat. g) Plaats de magnetron zo ver mogelijk uit de buurt van radio- of televivisietoestellen, omdat de radio- of televisieontvangst door de magnetron kunnen worden verstoord.

2) Steek de stekker van het apparaat in een normaal stopcontact. Let erop, dat de

spanning en netfrequentie van het apparaat (zie typeplaatje) overeenkomen met de stroomvoorziening in huis.141

55.5.3 Voorkomen van frequentiestoring

Door het apparaat kunnen storingen bij radio’s, televisies of soortgelijke apparaten optreden. Door de volgende maatregelen kunnen storingen weggenomen of gereduceerd worden: Reinig de deur en de afdichtingen van het apparaat. Plaats de radio, de televisie, etc. op een zo groot mogelijke afstand van het apparaat. Gebruik voor het apparaat een ander stopcontact, zodat het apparaat en de gestoorde ontvanger van verschillende stroomketens gebruik maken. Gebruik een volgens de voorschriften geïnstalleerde antenne voor de ontvanger, om zo zeker te zijn van een goede ontvangst.

55.6 Elektrische aansluiting

GEVAAR ► Gevaar door stroomstoten ► Het aanraken van interne delen kan leiden tot ernstige verwonderingen of de dood. ► Het apparaat mag niet uit elkaar worden gehaald. ► Door een onvakkundige aarding kan er sprake zijn van stroomstoten. Gebruik geen stopcontact, die niet vakkundig is geïnstalleerd en geaard. Voor een veilig en feilloos gebruik van het apparaat moeten bij de elektrische aansluiting de volgende aanwijzingen in acht genomen worden: Controleer voor het aansluiten van het apparaat de aansluitingsgegevens (spanning en frequentie) op het typeplaatje met de gegevens van uw stroomnet. Deze gegevens moeten overeenkomen, zodat het apparaat niet beschadigd kan raken. In geval van twijfel vraagt u een vakkundige elektricien. Het stopcontact moet via een 16A veiligheidsschakelaar, gescheiden van andere stroomverbruikers, zijn beveiligd. Bij gebruik van een verlengsnoer mag voor aansluiting van het apparaat op het stroomnet alleen een uitgerold verlengsnoer van maximaal 3 meter lengte en een doorsnede van 1,5 mm² gebruikt worden. Het gebruik van een stekker of stekkerdoos met meerdere aansluitingen is vanwege het daarmee verbonden brandgevaar verboden. Vergewis u er van dat de voedingskabel onbeschadigd is en niet onder de oven of over hete of scherpte oppervlakten gelegd is. Dit apparaat moet geaard zijn. Bij kortsluiting beschermt de aarding tegen stroomstoten, doordat de elektrische stroom over een extra leiding wordt afgevoerd. Het apparaat is voorzien van een passend snoer met aarding en een veiligheidsstopcontact. De stekker moet in een vakkundig geïnstalleerd en geaard stopcontact worden gestoken. Het apparaat moet, zoals in commerciële keukens gebruikelijk, voor de potentiaalvereffening, extra worden geaard. In geval van twijfel vraagt u een vakkundige elektricien.142 De elektrische veiligheid van het apparaat is alleen dan gegarandeerd wanneer het is aangesloten aan een reglementair geïnstalleerd systeem met aardkabels en veiligheidschakelaars. Het in werking stellen via een stopcontact zonder veiligheidsschakelaar is verboden. Laat u in geval van twijfel de huisinstallatie controleren door een erkende elektricien. De fabrikant kan niet aansprakelijk worden gesteld voor schaden, die door een gebrekkige of onderbroken aardingskabel veroorzaakt worden.

Het aansluitingssnoer is kort gehouden, zodat hij niet in de knoop raakt en om struikelgevaar te voorkomen, Indien een langer snoer of een verlengsnoer wordt gebruikt:x

1) De belastbaarheid van het snoer of het verlengsnoer moet minstens overeenkomen

met het elektrische vermogen van het apparaat.

2) Een verlengsnoer moet een geaarde drie-aderige snoer zijjn.

3) Het lange snoer moet zo worden geplaatst, dat het niet van de rand van een tafel of

werkplek naar beneden hangt, waar kinderen eraan kunnen trekken, en zodanig, dat er geen struikelgevaar is. 56 Opbouw en functie In dit hoofdstuk krijgt u belangrijke aanwijzingen m.b.t. de opbouw en het functioneren van het apparaat.

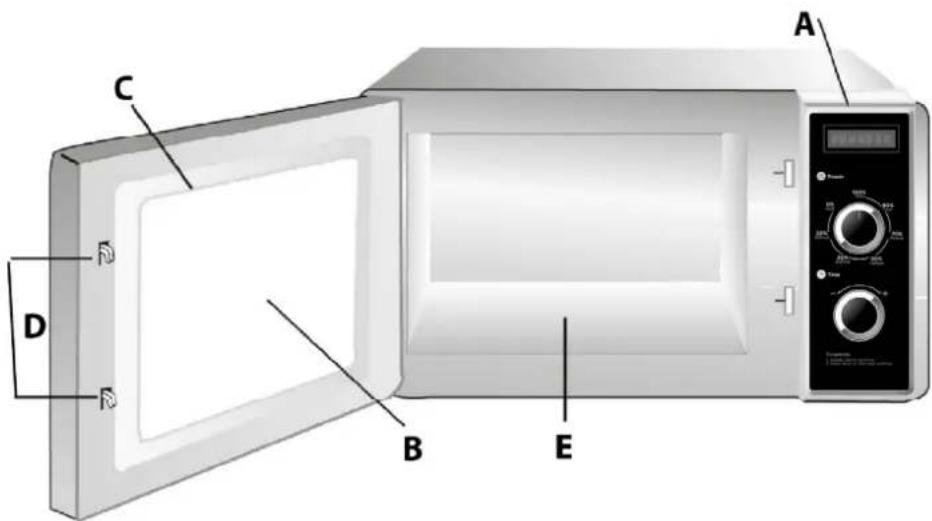

A) Bedieningspaneel B) Ovenraam C) Deur D) Veiligheidsvergrendeling E) Keramische bodem Tip ► Niet hard op de keramische bodem duwen, deze kan beschadigen. ► Gerechten voorzichtig in de oven plaatsen en eruit halen, zodat u de keramische bodem niet beschadigt. ► De ventilator kan blijven draaien, om het apparaat af te koelen.143 WAARSCHUWING ► Raak de keramische bodem niet aan na gebruik van het apparaat, deze is mogelijk heet. Verbrandingsgevaar!

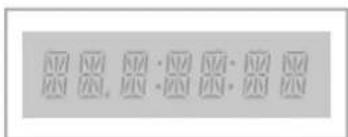

56.2 Bedieningspaneel en display

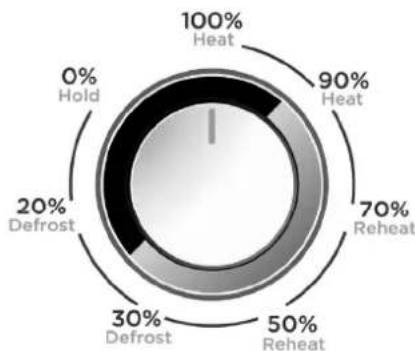

Display: Wijst gekozen tijd en vermogen aan Voorbeeld: 5: 5 20 5 min: 5 sec 20 procent vermogen Draaiknop vermogen (power): Voor het instellen van het gewenste magnetron-vermogen. Draaiknop tijd (time) Voor het instellen van de gewenste tijd. Tip ► Zet de draaiknop voor de tijd altijd op 0, zie display, als u het apparaat niet gebruikt. ► Het apparaat schakelt na 1 minuut zonder activering in stand-by. Open en sluit de deur om het apparaat te reactiveren. Nu wordt “READY” in de display weergegeven. ► Gebruik het apparaat niet, als het leeg is. Het apparaat kan beschadigen.

Indicatie op het display Laag, warmhouden 0 % 0 Gemiddeld-laag/ontdooien 20 % 20 30 % 30 Gemiddeld, verwarmen 50 % 50 Gemiddeld hoog, verwarmen 70 % 70 Hoog, verhitten 90 % 90 100 % 100144

Het apparaat geeft de volgende akoestische signalen: Een signaaltoon: Het einde van de kooktijd is bereikt.

56.4 Veiligheidsvoorzieningen

56.4.1 Waarschuwingsinstructies op apparaat

VOORZICHTIG Gevaar door hete oppervlakte! Boven aan de achterkant bevindt zich een waarschuwing voor het gevaar door hete oppervlakten. De oppervlakte van het apparaat kan zeer heet worden. ► De hete oppervlakte van het apparaat niet aanraken. Brandgevaar! ► Zet of leg geen voorwerpen op het apparaat. ► Plaats de magnetron niet boven een kookveld of een ander apparaat dat hitte genereert, omdat de magnetron hierdoor beschadigd kan raken en de garantie vervalt.

56.4.2 Deurvergrendeling

In de deurvergrendeling van het apparaat is een veiligheidsschakelaar ingebouwd, die de werking van het apparaat bij een openstaande deur verhindert. VOORZICHTIG Gevaar door microgolven! Is deze veiligheidsinrichting defect of wordt deze veiligheidsinrichting vermeden, dan bent u en zijn ook anderen blootgesteld aan microgolven ► Het apparaat niet gebruiken als de veiligheidsschakelaar defect is. ► Deze veiligheidsinrichting niet buiten werking stellen.

Het typeplaatje met de aansluit- en vermogensgegevens bevindt zich aan de achterkant van het apparaat. 57 Bediening en gebruik In dit hoofdstuk krijgt u belangrijke aanwijzingen m.b.t. de bediening van het apparaat. Neem de aanwijzingen in acht om gevaren en beschadigingen te voorkomen. WAARSCHUWING ► Het apparaat tijdens gebruik niet uit het oog verliezen, zodat er bij gevaren snel ingegrepen kan worden.145

57.1 Basis van het magnetron koken

De voor de verwarming van de gerechten benodigde tijd en het vermogen hangt onder andere af van de eindtemperatuur, de hoeveelheid en de soort en toestand van het gerecht. Gebruik de kortst aangegeven kooktijd en verleng de tijd naar behoefte. Sorteer de te bereiden etenswaren zorgvuldig. Plaats de dikste stukken op de rand van de vorm. Dek het gerecht tijdens het koken af. Een deksel verhindert spatten en draagt bij tot een gelijkmatig garen/verhitten. Tijdens het verwarmen dient u het gerecht meermaals om te draaien, anders te leggen of om te roeren, zodat uw een gelijkmatige temperatuurverdeling krijgt. Eventueel aanwezige kiemen in het gerecht worden alleen bij een voldoende hoge temperatuur (>70°C) en bij een voldoende lange tijd (>10 min.) gedood. Levensmiddelen met vaste huid of schaal zoals tomaten, worsten, schilaardappelen en aubergines meermaals prikken ofwel inkerven, zodat ontstane damp ontsnappen kan en de levensmiddelen niet uit elkaar spatten. Eieren zonder schaal mogen alleen dan in de magnetron opgewarmd worden, wanneer er in het vel van de eierdooier van tevoren meermaals geprikt is. De eierdooier kan anders na het verwarmen met hoge druk naar buiten spuiten. Verleg gerechten zoals gehaktballetjes na de helft van de kooktijd van boven naar beneden en van het midden tot aan de uiterste rand.

57.2 Soorten gebruik

Het apparaat kan op verschillende manier gebruikt worden. De volgende opsomming geeft de mogelijkheden van gebruik van het apparaat aan: “Magnetron” Dit gebruik is geschikt voor normaal verhitten van gerechten. Ontdooien Dit gebruik is geschikt voor het ontdooien van bevroren gerechten.

57.3 Aanwijzingen magnetron kookgerei

Het ideale materiaal voor magnetronkookgerei is dusdanig gemaakt, dat de microgolven doorgelaten worden en de energie kan doordringen in de vormen, zodat de gerechten opwarmen. Neem de volgende aanwijzingen in acht bij de keuze van passend kookgerei: ► Microgolven kunnen niet door metaal.Gereedschap uit metaal en kookgerei met metalen ornamenten dienen daarom niet gebruikt te worden. ► Gebruik bij het koken in de magnetron geen producten uit recycling papier, omdat hierin kleine metaalfragmenten kunnen zitten, die vonken en/of brand kunnen veroorzaken.146 De volgende tabel dient als houvast bij de keuze van het juiste kookgerei: Kookgerei Magnetron Kookgerei Magnetron Hittebestendig glasservies

Niet hittebestendig glasservies Metaalblik Hittebestendig keramisch servies Voetstuk uit metaal, Metalen bak

Deur openen Trek met de handgreep de deur open om de deur van het apparaat te openen. Als het apparaat is ingeschakeld, wordt het actuele gaarprogramma om veiligheidsredenen volledig beëindigd. Lampen en ventilatoren blijven wel werken. Als de deur geopend is, is de display leeg. Tip ► Laat de deur een moment open voordat u in de binnenruimte tast, om zo de opgehoopte hitte te laten ontsnappen. Deur sluiten Sluit de deur totdat de deurvergrendeling hoorbaar sluit. Stel het gewenste gaarprogramma opnieuw in.

57.5 Gebruik “Magnetron”

1. Stel het gewenste vermogen in door de draaiknop Power op de juiste stand te zetten.

2. Stel de gewenste tijd in door de draaiknop Time op de juiste stand te zetten. De

maximale kooktijd is 60 minuten.

3. Het kookproces start automatisch, zodra vermogen en tijd zijn ingesteld.

4. Er klinkt een geluidssignaal, als het kookproces beëindigd is.

► Zet de draaiknop voor de tijd altijd op 0, als u het apparaat niet gebruikt. ► Gebruik het apparaat niet, als het leeg is. Het apparaat kan beschadigen.

57.6 Gebruik “Ontdooien”

Zet de draaiknop power op 20 of 30%. Deze stand is geschikt voor energiebesparend ontdooien van uw producten. Zet de draaiknop Time op de gewenste tijd of hoeveelheid. Roer het gerecht na ongeveer de helft van de tijd door.147 58 Reiniging en onderhoud In dit hoofdstuk krijgt u belangrijke informatie m.b.t de reiniging en het onderhoud van het apparaat. Neem de aanwijzingen in acht om beschadigingen door verkeerde reiniging van het apparaat te voorkomen en een storingvrij gebruik te waarborgen.

58.1 Veiligheidsvoorschriften

VOORZICHTIG ► Schenkt u eerst aandacht aan de volgende veiligheidsvoorschriften voordat u met de reiniging van het apparaat begint: ► Het apparaat moet regelmatig worden gereinigd en restanten van voedsel moeten worden verwijderd. Wanneer het apparaat niet schoon wordt gehouden kan het oppervlak beschadigd raken, wat kan leiden tot een kortere levensduur van het apparaat, gevaar voor de gebruiker en schimmel- en bacteriële infecties. ► Schakelt u de oven vóór het reinigen uit en trek de stekker uit het stopcontact. ► De binnenkant van de oven is na gebruik heet. Er is daardoor kans op verbranden! Wacht u totdat het apparaat is afgekoeld. ► Reinigt u de binnenkant na gebruik, zodra hij is afgekoeld. Te lang wachten verzwaart de reiniging onnodig en maakt het in extreme gevallen onmogelijk. Te sterke verontreinigingen kunnen onder omstandigheden het apparaat beschadigen. ► Als er vloeistof het apparaat binnendringt, kunnen elektronische componenten beschadigd raken. Let u er op dat er geen vloeistof door de ventilatiegleuven in het binnenste van het apparaat terecht komt. ► Gebruik geen agressieve of schurende reinigingsmiddelen en geen oplosmiddelen. ► Kras niet met een hard voorwerp over hardnekkige verontreinigingen. ► Vanwege de daarmee samenhangende gevaren mogen reparaties en servicewerkzaamheden, waarbij de stralingsbeveiligingskap wordt verwijderd, uitsluitend door een vakman worden uitgevoerd.

Binnenkant en binnenkant deur Houd de binnenkant van de oven schoon. Veeg gemorste en door spetteren ontstane maaltijdresten met een vochtige doek van de wanden aan de binnenkant. Bij sterke vervuiling van de oven kan een mild reinigingsmiddel gebruikt worden. Veeg de deur, het raam en de deurdichtingen met een vochtige doek af, om zo door spetteren en morsen ontstane maaltijdresten te verwijderen. Maaltijdresten aan de deurdichting kunnen er toe leiden dat de deur niet meer goed sluit en dat daardoor microgolven vrijkomen. Veeg de neergeslagen damp op de ovendeur met een vochtige doek af. Dit kan het geval zijn als het apparaat in een zeer vochtige omgeving gebruikt is en is normaal. Laat na reiniging de binnenkant van de ovendeur open, totdat het apparaat droog is.148 Reinigingstip - De binnenwanden, waaraan gekookt voedsel kleeft, kunt u als volgt gemakkelijker reinigen: Leg een halve citroen in een schaaltje, voeg 300 ml water toe en verwarm dit 10 minuten bij 100% magnetronvermogen. Daarna maakt u het apparaat met een zachte, droge doek schoon. Voorkant en bedieningspaneel Reinig de voorkant van het apparaat en het bedieningspaneel met een zachte, licht vochtige doek. Let er op dat het bedieningspaneel niet nat wordt. Gebruik om het te reinigen een zachte, vochtige doek. Tip ► Laat de ovendeur open om te voorkomen dat het apparaat per vergissing wordt ingeschakeld. Buitenkant De oppervlakte aan de buitenkant van het apparaat met een vochtige doek reinigen.

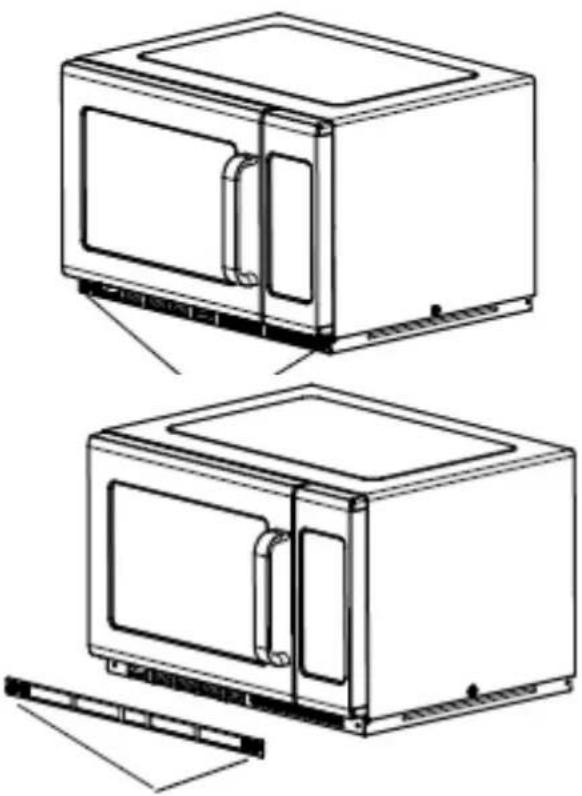

58.3 Reinigen van het filter

Draai de schroeven links en rechts los. Reinig het filter. Plaats het filter opnieuw, draai daarna de schroeven naar rechts weer vast.

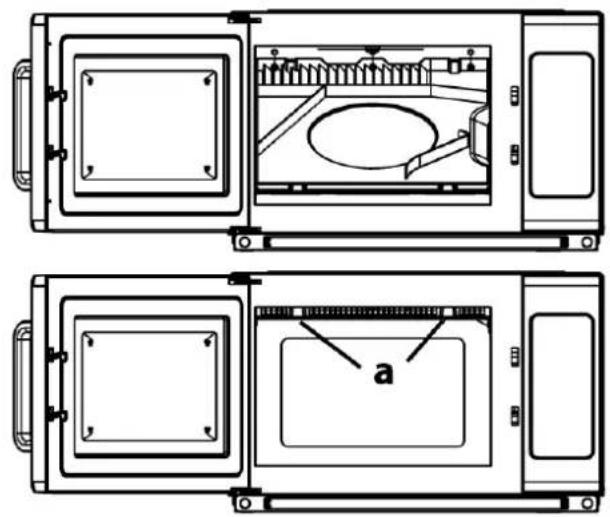

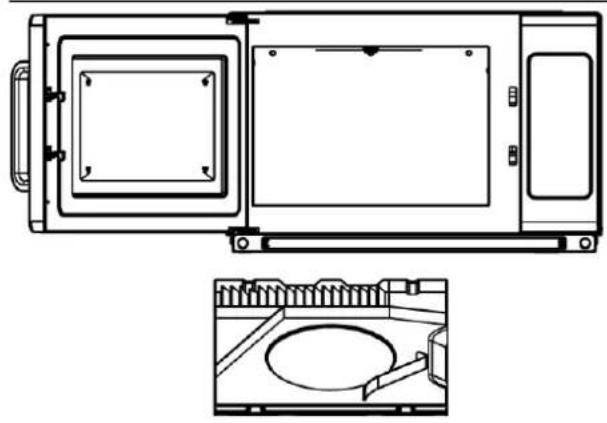

58.4 Reiniging van de bovenste spatbeschermkap

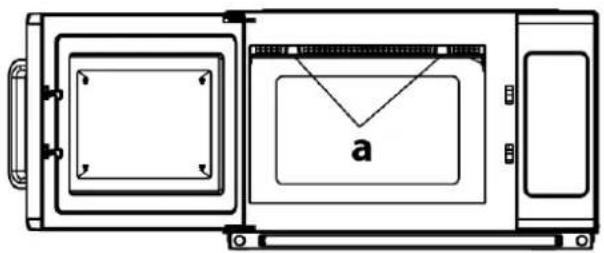

Duw met de duimen in de indeukingen (a) om de bovenste spatbeschermkap los te draaien. Trek deze naar beneden.149

Haal de kap van het apparaat en reinig deze.

Plaats de kap in de oorspronkelijke positie. Let erop dat de 3 haken achter in de openingen worden gestoken. Klap de kap omhoog en duw deze weer om de randen vast. Daarvoor de duimen opnieuw in de indeukingen (a) duwen.

59 Storingen verhelpen In dit hoofdstuk krijgt u belangrijke informatie m.b.t. het lokaliseren van storingen en het verhelpen van storingen. Let u op de aanwijzingen om gevaren en beschadigingen te voorkomen.

59.1 Veiligheidsvoorschriften

VOORZICHTIG ► Reparaties aan elektrische apparaten mogen alleen uitgevoerd worden door gekwalificeerd vakpersoneel dat door de fabrikant is geschoold. ► Door ondeskundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ontstaan, evenals schaden aan het apparaat.

59.2 Oorzaken van de storingen en het verhelpen

De volgende tabel helpt bij het lokaliseren en het verhelpen van kleinere storingen Storing Mogelijke oorzaak Verhelpen Het gekozen programma start niet Apparaatdeur niet gesloten Apparaatdeur sluiten Stekker niet in stopcontact Stekker in stopcontact doen Zekering niet ingeschakeld Zekering inschakelen150 Gerecht na afloop van de ingestelde tijd niet genoeg ontdooid, verwarmd ofwel gaar geworden. Tijd ofwel vermogen verkeerd gekozen Tijd en vermogen opnieuw instellen Het gebeuren herhalen Het apparaat functioneert, maar de binnenverlichting niet Binnenverlichting kapot Binnenverlichting door Servicedienst laten repareren Tijdens inschakeling van de magnetron ontstaan niet normale geluiden Gerechten met aluminium afgedekt Aluminiumfolie verwijderen Het servies bevat metaal en er ontstaan vonken Adviezen gebruik servies lezen VOORZICHTIG ► Als u met de bovengenoemde stappen het probleem niet kunt verhelpen, neem dan contact op met de klantendienst. 60 Afvoer van het oude apparaat Oude elektrische en elektronische apparaten bevatten vaak nog waardvolle materialen. Ze bevatten echter ook schadelijke stoffen, die voor hun functioneren en veiligheid noodzakelijk waren. In het huishoudelijk afval of bij verkeerde behandeling kunnen deze stoffen de menselijke gezondheid en het milieu schade aanbrengen. Zet uw oude apparaat daarom nooit bij het gewone huishoudelijk vuil. Tip ► Maak gebruik van de in uw woonplaats voorhanden zijnde inzamelplek voor teruggave en verwerking van oude elektrische en elektronische apparaten. Haal eventueel informatie bij uw gemeentehuis, de vuilnisophaaldienst of bij uw winkelier. ► Zorg ervoor dat uw oude apparaat tot het moment van transport op een kinderveilige plek wordt bewaard. 61 Garantie Voor dit product geven we vanaf de dag van aankoop 12 maanden garantie op gebreken, die te herleiden zijn tot productie- of materiaalfouten. Garantieclaims volgens §439 ff. BGB-E blijven hiervan van kracht. Onder de garantie vallen niet de schaden die door onjuiste behandeling of ingebruikname ontstaan zijn, zoals gebreken die de functie of de waarde van het apparaat slechts gering beïnvloeden. Verder zijn aan slijtage onderhevige onderdelen, transportschade zo lang wij deze niet te verantwoorden hebben, als ook schaden, die door niet door ons verrichtte reparaties ontstaan zijn, uitgesloten van aanspraak op garantieclaim. Dit apparaat is vervaardigd voor bedrijfsdoeleinden en voorzien van een overeenkomstig vermogen. Bij rechtmatige reclamaties zullen wij het defecte apparaat naar ons bevinden repareren of tegen een apparaat vrij van gebreken omwisselen.151 Zichtbare defecten moeten binnen 14 dagen na levering aangetoond worden. Verdere claims zijn uitgesloten. Stelt u zich voor het indienen van een garantieclaim en het terugsturen van uw apparaat via onderstaand adres (altijd met bewijs van koop!) met ons in verbinding. 62 Technische gegevens Apparaat Magnetron Naam C1800M/C2100M Artikel nr. 3088/3089 Aansluitgegevens 230V~ 50Hz Vermogensopname 3000 W/3200 W Magnetron uitgangsvermogen 1800 W/2100 W Optimale frequentie 2450 MHz Afmetingen buitenkant 575 x 370 x 530 mm Afmetingen binnenkant 360 x 220 x 405 mm Netto gewicht Ca. 33,1 kg
