GEBRUIKSAANWIJZING LD85C41X BESTRON
De fabrikant is nicht verantwoordelijk voor eventuele schade aan eigendommen of letsel van personen als gevolg van onjuiste installmentie of verkeerd gebruik van het apparaat.
De fabrikant is Niet verantwoordelijk voor druk- of transcriptiefouten in deze handleiding. Tevens zijn de vermelde getallen slechts richtlijnen.
De fabrikant befindt zich hetrecht voor om wanner dit nodig en nuttig geacht worden wijzigingen in producten aan te brengen zonder dat dit invloed heeft op de fundamentele veiligheids- en gebruikskenmerken.
INHOUDSOPGAVE
TECHNISCHE INSTALLATIE-INSTRUCTIES pg. 2
Installatie van het fornuis: installment-informatie.
Ventilatie en beluchting van ruimtes. pg. 4
Gasaansluiting. pg. 5
Aanpassing aan andere gassoort en afstelling van de branders. pg. 5-6
Elektrische aansluiting. pg. 6-7
ONDERHOUD VAN HET APPARAAT: onderdelen verrangen. pg. 7-8
HANDLEIDING VOOR GEBRIK EN ONDERHOUD. pg. 8-9
AFMETINGEN GASBRANDER. pg. 9
BEDIENINGSPANEEL . 9
Branders gebruiken. pg. 10
Dethermostat met serieschakelaar gebruiken. pg.11
De conventionele elektrische oven gebruiken. pg. 12
De elektrische grill gebruiken . 13
De kookwekker gebruiken. pg. 13
Het apparaat reinigen . pg. 14
Technische nazorg en reserveonderdelen. pg. 14
DIT APPARAAT IS BESTEMD VOOR NIET-PROFESSIONEEL HUISELIJK GEBRUIK.

Dit apparaat is voorzien van een merkteken zoals bedoeld in de Europese Richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (AEEA). Deze richtlijn legt de bepalingen vast voor de inzameling en de recycling van afgedankte apparatuur die op heel het grondgebied van de Europese Unie gelden.
TECHNISCHE INSTALLATIE-INSTRUCTIES
INSTALLATIE-INFORMATIE
Alle in dit deel van de handleiding beschrenen installment-, wijziging - en onderhoudswerkzaamheden dienen uitsluitend uitgevoerd te worden door vakbekwame Personen.
Onjuiste installmentie kan letsel van personen of dieren of schade aan eigendommen tot gevolg hebben, waarvoord de fabrikant geen verantwoordelijkheid aanvaardt.
De veiligheids- of automatisch ingestelde onderdelen van het apparaat mogenijdens de levensduur van het systeme uitsluitend gewijzigd worden door de fabrikant of door de daartoe bevoegde leverancier.
INSTALLATIE VAN HET FORNUIS
Controleer het fornuis op beschadiging na verwijdering van de binnen- en buitenverpakking.
Bij twijfel het apparaat Niet gebruiken en een vakman raadplegen.
Houd al het gevaarlijke verpakkingsmaterial (piepschuim, zakken, karton, niedjes, enz.) buiten bereik van kinderen.
Aangezien het verpakkingsmaterial (piepschuim, zakjes, karton, spijkers e.d.) gevaarlijk material is moet het buiten bereik van kinderen gehouden worden.
Het apparaat kan vrijstaand geinstalleerd worden, gegen een wand aan op een afstand van nicht minder dan 20~mm (afb. 2, Installatie klassie 1) of ingebouwdussen twee wanden (afb. 1, Installatie klassie 2 subklasse 1). Het is möglichk dat slechts een zijwand hoger is dan het werkblad en deze moet zich op een afstand van minimaal 70~mm van de rand van het fornuis af bevinden (afb. 2, Installatie klassie 1).
De wanden van de aansluitende keukenkastjes, indien aanwezig, en de wandchter de fornuis dienen uitt materiaal vervaardigdtzemdat bestand is gegen een overtemperatuur van 65 K.
Het apparaat kan zowel als een klassie 1 als een klassie 2 subklassie 1 geinstalleerd worden.
LET OP: Indien het apparaat als een klasse 2 subklasse 1 geinstalleerd worden, enkel en alleen flexibile metalen buizen gebruiken voor de aansluiting op gas, in overkomst met de ter plekke geldende normen.

Fig. 1

Fig.2
BELANGRIJKE INFORMATIE VOOR DE INSTALLATIE VAN HET APPARAAT
Het fornuis kan vrijuit, vrijstaand of tussen keulenmeubels in of tussen een meubel en een muur in geplaatst geinstalleerd worden. De installmentie van het apparaat要去uitgevoerd worden in overeenstemming met de voorschriften van de normen UNI 7129 en UNI 7131.
Dit apparaat is nicht aangesloten op systemen voor de afvoer van verbrandingsgassen.. Men要去 met name aandacht besteden aan onderstaande voorschriften die ten aanzien van de luchtverversing en de ventilatie van ruimtes van toepassing�.

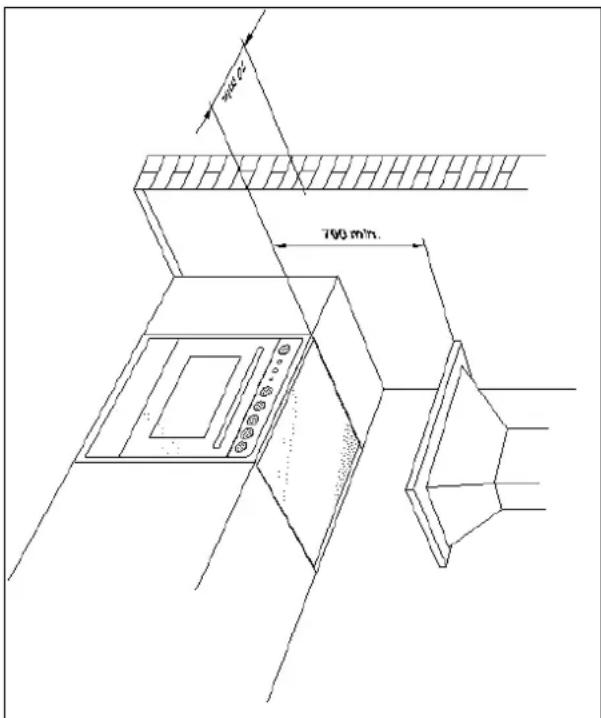

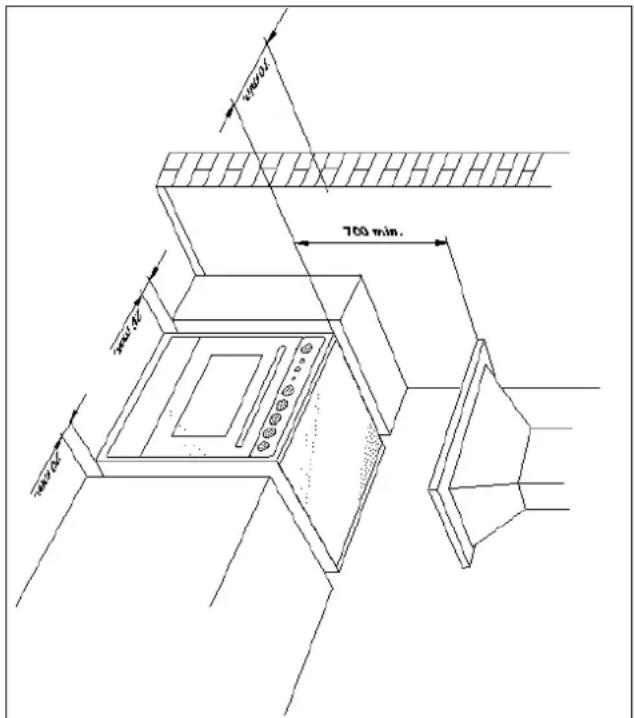

Eventuele hangende keukenkastjes dienen op een afstand van minstens 700mm boven de fornuis bevestigd zich.
VENTILATIE VAN DE RUIMTE
Voor de correcte werkung van het apparaat dient de ruimte waarin het geinstalleerd is voortdurend geventileerd te worden. De ruimte dient ten minste 25m^3 groot te zichen en de hoeveelheid benodigde lucht is afhankelijk van de normale verbranding van gas en de ventilatie van de ruimte. Er dient naturuilijke lucht door permanente opengingen in de muren van de te ventileren ruimte te stromen: deze opengingen dienen in verbinding te staan met de buitenomgeving en de minimale doorsnede te hebben zoals bepaald in de geldende landelijkke normen voor ventilatie van ruimtes (zie fig. 3).
Deze openingen dieren zo gemaakt te worden dat ze Niet geblokkeerd+kunnen worden.
Ook indirecte ventilatie met luchtuit aangrenzende ruimtes is toegestaan.

Fig. 3

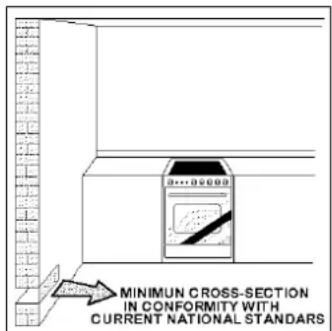

{MINIMALE DOORSNEDE OVEREENKOMSTIG GELDENDE LANDELIJKE NORMEN}
PLAATS EN BELUCHTING
De verbrandingsproducten van gasfornuizen dienen alkjnd afgeoerd te worden door middel van afzugkappen die in verbinding staan met schoorstenen, rookkanalen of direct met de buitenomgeving (zie fig. 4). Indien er geen afzugkap geinstalleerd kan worden, kan er gebruik gemaakt worden van een ventilator in een raam of in direte verbinding met de buitenomgeving die geluktijdig met het apparaat ingeschakeld worden, mits dit geheel voldoet aan de ventilatievoorschriften.


{MINIMALE DOORSNEDE OVEREENKOMSTIG GELDENDE LANDELIJKE NORMEN} {ELEKTRISCHE VENTILATOR/MINIMALE DOORSNEDE OVEREENKOMSTIG GELDENDE LANDELIJKE NORMEN EN AANVULLING OVER VERMOGEN VAN ELEKTRISCHE VENTILATOR}
GASAANSLUITING VAN HET APPARAAT
Alvorens het apparaat op het gasnet aan te sluiten dient u te controlleren of de informatatie op het etiket in de warmhoudlade of op de achterkant van het fornuis overeenkomt met de specificaties van het gasnet.
Op een etiket op de LASTe pagina van deze handleiding en in de warmhoudlade (of op dechterkant) van het apparaat� aan de instellenen van het apparaat aangegeven: gassoort en werkdruk.
BELANGRIJK: dit apparaat dient geinstalleerd te worden volgens de geldende landelijkke normen en mag uitsluitend gezruikt worden in een goed geventileerde ruimte.

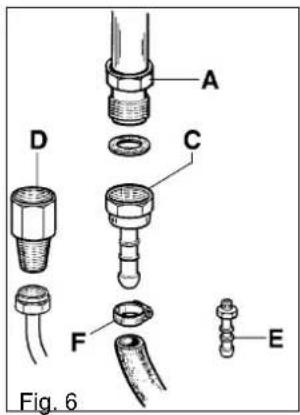

LET OP: het apparaat is voorzien van een 1/2 cilindrische schroefaansluiting overeenkomstig UNI-ISO 228-1.
Om het apparaat op het gasnet aan te sluiten met een flexibele rubberen slang is een extra slangnippel nodig (zie fig. 6) die bij het apparaat geleverd worden.

AANPASSING AAN ANDERE GASSOART VOOR FORNUIS
Alvorens enig onderhoud uit te voeren, dient u de gas- en stroomtoevoer af te sluiten. DE MONDSTUKKEN AANPASSEN AAN EEN ANDERE GASSOORT:
Neem de volgende stappen om de brandermondstukken in de kookplaat te verrangen:
1) Haal de stekker uit het stopcontact om de kans op elektrische activiteit uit te sluiten.

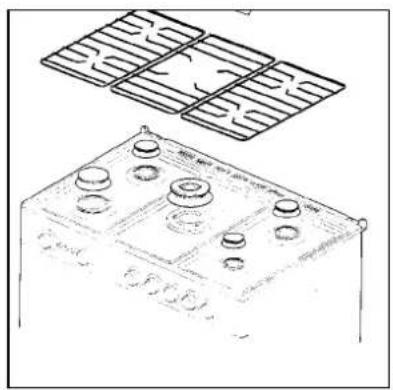

2) Verwijder de pandragers van de kookplaat (fig. 7).
3) Verwijder de branders (fig. 7).
4) Schroef de mondstukken los met een 7 mm moersleutel en verrang ze (fig. 8) door de mondstukken voor de(APe nee gassoort overeenkomstig tabel 1.

Fig.7 Fig.8

LET OP: na afronding van bovenstaande verrangingswerkzaamheden dient een monteur de branders af te stellen Zoals hieronder beschreven, de afstelbare en vooraf ingestelde onderdelen vast te zetten en het etiket op het apparaat aan te brengen dat overeenkomt met de neue gasinstellenen ter verranging van het bestaande etiket. Dit etiket vindt u in de zak met reservemondstukken.
TABLE 1: Aanpassing aan diverse gassoorten
APPARATUURCATEGORIE: II2H3+
| BranderMbar | Gassoorten1/100 mm. g/ | Druk | Diamemondstuk | Nominaal vermogen | erdvermögen | Diameterwaakvlam | ||||
| I/u Kw kca | Iu kw Kcal/u | 1/100 mm. | ||||||||
| Hulp | Aardgas G20 | 20 | 72 | - | 95 | 1 | 860 | 0,48 | 413 | 34 |
| Aardgas G25 | 25 | 72 | - | 111 | 1 | 860 | 0,48 | 413 | 34 | |
| Butaan G30 | 28 | 50 | 73 | - | 1 | 860 | 0,48 | 413 | 34 | |
| Propaan G31 | 37 | 50 | 71 | - | 1 | 860 | 0,48 | 413 | 34 | |
| Semi-snel | Aardgas G20 | 20 | 97 | - | 167 | 1,75 | 1505 | 0,6 | 516 | 36 |
| Aardgas G25 | 25 | 94 | - | 194 | 1,75 | 1505 | 0,6 | 516 | 36 | |
| Butaan G30 | 28 | 65 | 127 | - | 1,75 | 1505 | 0,6 | 516 | 36 | |
| Propaan G31 | 37 | 65 | 125 | - | 1,75 | 1505 | 0,6 | 516 | 36 | |
| Snel | Aardgas G20 | 20 | 115 | - | 286 | 3 | 2580 | 1,05 | 903 | 52 |
| Aardgas G25 | 25 | 121 | - | 332 | 3 | 2580 | 1,05 | 903 | 52 | |
| Butaan G30 | 28 | 85 | 218 | - | 3 | 2580 | 1,05 | 903 | 52 | |
| Propaan G31 | 37 | 85 | 214 | - | 3 | 2580 | 1,05 | 903 | 52 | |
| Dubbele ring | Aardgas G20 | 20 | 135 | - | 334 | 3,5 | 3010 | 1,8 | 1548 | 65 |
| Aardgas G25 | 25 | 138 | - | 388 | 3,5 | 3010 | 1,8 | 1548 | 65 | |
| Butaan G30 | 28 | 95 | 254 | - | 3,5 | 3010 | 1,8 | 1548 | 65 | |
| Propaan G31 | 37 | 95 | 250 | - | 3,5 | 3010 | 1,8 | 1548 | 65 | |
BRANDERS AFSTELLEN
1) Afstelling laagste stand brander
Afstelling brander op kookplaat: volg onderstaande instructies om de laagste stand van de brander bij te stellen:
1) Steek de brander aan en draai de knop waar de laagste stand (kleine vlam).

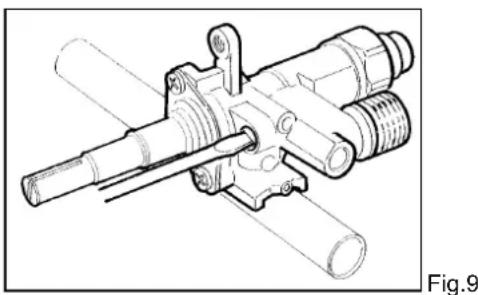

2) Verwijder de knop van de klep die op de as van die klep geklemd is.
3) Draai met eenkleine platte schroevendraaier de smoorschroef op het klephuis (zie figuur 9) aan rechts of links tot de vlam de gewenste laagste stand bereikt hierft.
4) Controller of de vlam Niet uitgaat, wanner u snel van de hoogste maar de laagste stand overschakelt.
LET OP: bovenstaande afstelling is alleen geschikt voor methaanbranders; bij branders voor vloeijaar gas dient de schroef aan het eind maar rechts vastgedraaid te worden. De grillbrander werkt algid op de hoogste stand en waarvoor hoeft derhalve geen laagste stand ingesteld te worden.

ELEKTRISCHE AANSLUITING VAN HET APPARAAT
De elektrische aansluiting moet voldoen aan de geldende wettelijk normen en voorschriften.
Controleer voor aansluiting of:
-
de toelaatbare belasting van het elektriciteitssystem en de bestande stopcontacten toereikend zijn voor het maximale vermogen van het apparaat (zie het etiket op de onderkant van de behuizing).
-
het stopcontact of het systeme voorzien is van een efficiente aardaansluiting overeenkomstig de geldende wettelijkne normen en voorschriften. Het bedrijf aanvaardt geen verantwoordelijkheid voor nicht-naleving van deze instructies.
Bij aansluiting op het elektriciteitsnet via een stopcontact:
- Breng, indien het snoer zonder stekker geleverd is, een standardstekker aan die geschikt is voor de op het etiket vermelde belasting. Sluit de draden aan overeenkomstig het diagram en controllerer dat:
letter L (fase) = bruine draad;
letter N (nul) = blauwe draad;
aardingssymbol 1· = groen-gele draad;
- Het snoer dient zo geplaatst te worden dat er nooit een overtemperatuur van 75 K bereikt zal worden.
- Gebruik geen verkortingen, verloopstekkers of splitters, aangezien zich valse contacten en gevaarlijke oververhitting können verroorzaken.
Bij directe aansluiting op het elektriciteitsnet:
- Er要去 ein inrichting gemonteerd worden dat verzekert dat de stroom uitgeschakeld worden met een dusdanige openingsafstand zusammen de contacten dat bij de omstandigheden van de overspanningscategorie III volledige uitschakeling möglichk is.
- Denk eraan dat de aarddraad Niet onderbroken mag worden door de stroomonderbreker.
- U kurz er ook voor kiezen de elektrische aansluiting te beschermen met een zeer gevoelige aardlekschakelaar.
- U worden ten sterkste aangeraden de speciale groen-gele aarddraad te bevestigen aan een efficiente aardingssystem.
Let OP: bij verwanging van het snoer dient de aarddraad (groen-geel) die verbonden is met het aansluitpunt circa 2 cm longer te+zijn dan de andere draden.
LABEL 2: SOORTEN SNOEREN
| WERKING OVEN WERKING KOOKPLAAT DOORSNEDE | |
| ELEKTRISCHE OVEN UI TSLUITEND GASBRANDERS 3 X 1,5 mm² |
ATTENTIE: Het apparaat is in overeenstemming met de voorschriften van de EEG-Richtlijnen 90/396 (Gasrichtlijn) met betrekking tot gastroestellen voor huishoudelijk gebruik en soortgelijke toestellen, 93/68 en 73/23 (Laagspanningsrichting) met betrekking tot de elektrische verilgheid en 2004/108/EG, 93/68 en 89/336 (EMC-Richtlijnen) met betrekking tot de elektromagnetische compatibilititeit.
ONDERHOUD VAN HET APPARAAT
ATTENTIE: BELANGRIJKE AANWIJZINGEN
Voor fornuizen die op een onderbouw geplaatst zijn
ATTENTIE: Als het apparaat op een onderbouw geplaatst is要去en de nodige maatregelen getroffen worden om te voorkomen dat het apparaat van de onderbouw af glijdt.
Voor fornuizen met een glazen afdekplaat
ATTENTIE: Alvorens de glazen afdekplaat van het apparaat open te doen要去en eerst alle vloeistofresten die er zich op bevinden zorgvuldig verwijderd worden.
ATTENTIE: Alvorens de glazen afdekplaat van het apparaat zich te doen moet gecontroleerd worden of het werkblad afgekoeld is.
Voor fornuizen met een elektrische oven
Tijdens het gebruik worden het apparaat heet. Er要去 dus voorkomen worden dat men de verwarmingselementen in de oven aanraakt.
Voor fornuizen met een elektrische oven
ATTENTIE: De toegankelijke delen könnenijdens het gebruik heb worden. Kinderen要去en waarom uit de buurt gezogen worden.
Voor de warmhoudruimte (of warmhoudlade in ons geval)
ATTENTIE: De inwendige delen van de warmhoudruimte konnen tijdens het gebruik heet worden.
Voor glazen deuren
Er mogen geen schurende of metalen spatels met scherpe randen gebruikt worden om het glas van de ovendeur schoon te makeen odomat er hierdoor krassen op hunnen ontstaan en het glas kan breken.
Er mogen geen stoornreinigers gebruikt worden om het apparaat schoon te make.
Inhoudsopgave

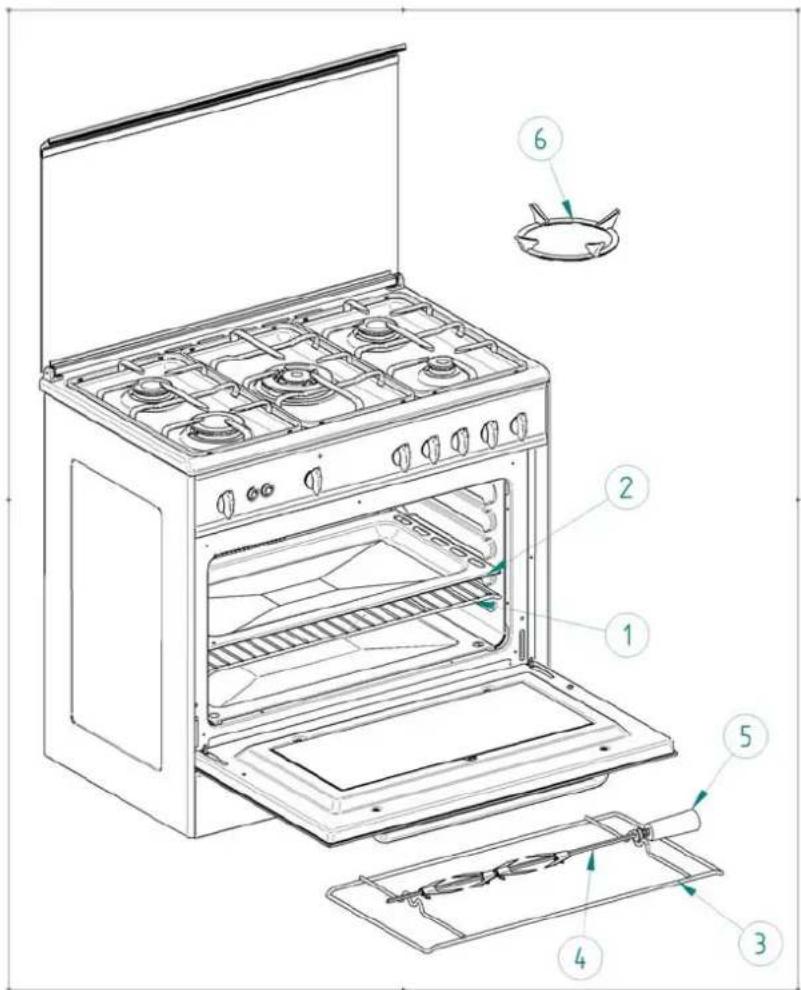

1 OVENROOSTER
2 ZWARTE LEKBAK OVEN
3 COMPLETE SPITHOUDER
4 SPIT MET VLEESVORKEN
5 HANDGREEP SPIT
6 HULPSTUK VOOR
PANDRAGER WOKBRANDER
Fig.10
ONDERDELEN VERVANGEN
Alvorens enig onderhoud uit te voeren, dient u de gas- en stroomtoevoer af te sluiten.
Om onderdelen als knoppen en branders te verrangen, kunt u ze gewoon verwijderen zonder een deel van het fornuis te demonteren.
Om onderdelen als mondstuksteunen, kleppen en elektrische componenten te verrangen dient u de procedure te doorlopen die is beschreiben onder 'Branders afstellen'. Om de klep of de gasthermostaat te verrangen dient u tevens de achechterste twee glijsteunen te demonteren door de vier schroeven (2 per steun) waarmee ze aan het fornuis bevestigd zichn los te draaien en de moeren waarmee de Voorste gaskleppen aan de steun bevestigd zichn los te schroeven, nadat alle knappen verwijderd zichn. Om de gas- of elektrische thermostat te verrangen dient u ook het achechterste fornuisschemr te demonteren door de bijbehorende schroeven los te draaien om de thermostaatlamp te konnen verwijderen en terug te plaatsen.

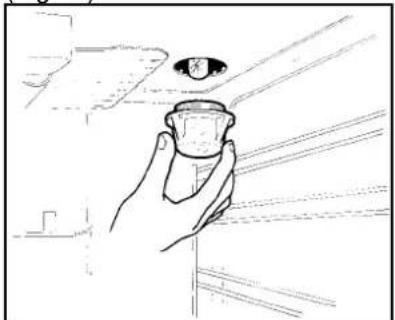

Om de ovenlamp te verrangenkest u gewoon het uitstekende beschemkapje in de oven openschroeven.

(Fig.11)
Fig.11
LET OP: alvorens de lamp te verrangen dient u de stroomtoevoer van het apparaat af te sluiten.
LET OP: het bij het apparaat geleverde snoer is met het apparaat verbonden door middel van een X-type aansluiting (overeenkomstig de normen EN 60335-1, EN 60335-2 en bijbehorende amendmenten), zatat het zonder bijzonder gereedschap verrangen kan worden door hetzelfde type snoer.
Indien het snoer versleten of beschadigd is, kurz u het verrangen zoals in babel 3 aangegeven.
LET OP: bij verranging van het snoer dient de installmenter ervoor te zorgen dat de aardkabel langer is dan de fasekabels en tevens voldoet aan de voorschriften voor de elektrische aansluiting.
De kleppen smeren:
Wanner de klep moeilijk loopt, dient hij direct gesmeerd te worden volgens onderstaande instructies:

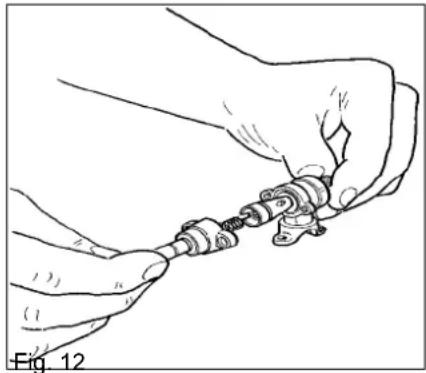

1) Demonteer het klephuis door de twee schroeven op de behuizing van de klep los te draaien (fig. 12).
2) Verwijder de afsluitkegel met behuizing en reinig beiden met een in verdunner gedrenkte doeck.
3) Smeer de kegel Licht in met een special smeermiddel.
4) Plaats de kegel terug en beweeg hem een aantal ker heen en weer. Verwijder de kegel weer, verwijder het overtollige smeermiddel en zorg ervoor dat de gaskanalen Niet geblokkeerd zich.
5) Plaats alle delen wee terug in de omgekeerde demonteervolgorde en controllerer of de klep maar behoren functioneert.

HANDLEIDING VOOR GEBRUK EN ONDERHOUD
| Brander | Afmetingen |
| Hulp | Ø |
| Semi-snel | Ø |
| Snel | Ø |
| Vis | 55x230 |
| Supersnel | Ø |
(mm)
50
70
95
130
BEDIENINGSPANEEL
Op het bedieningspaneel worden de functie van elke knop of toets weergegeven door middel vankleine symbolen. Hieronder volgen de verschillende symbolen die op het bedieningspaneel van een fornuis+kunnen voorkomen:
het symbool geeft de plaatsing van de branders op de kookplaat wee, waar bij het gekleurde rondje aangeeft om welke brander het gaat (in dit geval de brander rechtsachter).
het symbol aan dat de oven ingeschakeld is (elektrische oven)
het symbol geft de kookwekker wee
het symbool gesft de functietoets voor het grillpit wee
het symbol
I 10 het symbol aan of toetsen "aan" of "uit" zijn
BRANDERS GEBRUKEN

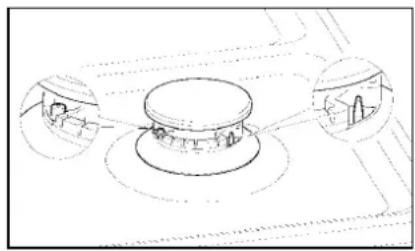

Op het bedieningspaneel staat boven elke knop een diagram waarop is aangegeven bij welke brander de knop hoog. De branders kuren op verschillende manieren aangestoken worden afhankelijk van het type apparaat en de bijzondere kenmerken.

Fig. 13
- Handmatig aansteken (is altijd mogelijk, zelfs wanner de stroomtoevoer afgesloten is): draai de bij de brander behorende knop maar links maar de hoogste stand bij het sterretje (grote vlam, fig. 13) en houd een brandende lucifer bij de brander.
- Elektrische ontsteking: draai de bij de brander behorende knop maar links maar de hoogste stand bij het sterretje (grote vlam, fig. 13) en druk verwolgens op de ontstekingsknop met het sterretje en LAST los zodia de brander aan is.
- Branderontsteking met beveiliging (thermokoppel) (fig. 14): draai de bij de brander behorende knop waar links waar de hoogste stand bij het sterretje (grote vlam, fig. 13). Druk verzolgens op de knop en gebruik een van de bovengenoemde ontstekingsmethoden. Houd de knop onceveer 10 seconden ingedrukt, nadat de brander aan is, zodat de vlam de thermokoppel kan verhitten. Indien de brander uitgaat, wanner u de knop loslaat, dient u de hele procedure te herhalen.
NB: het worden afgeraden een brander te ontsteken, indien het bijbehorende brandenderdeksel zich nicht in de juiste positie befindt.

Fig. 14
Tips voor correct gebruik van de branders:

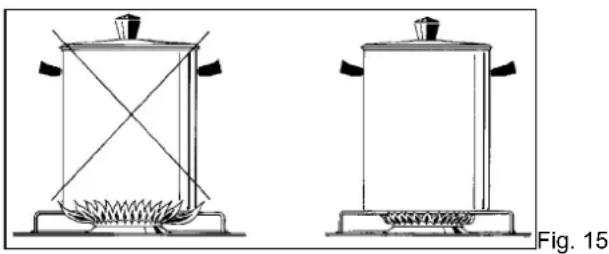

- Gebruik geschiktpe pannen voor elke brander (zie tab. 4 en fig. 15).
- Draai, wonneer de vloeistof aan de kook is, de knop waar de laagste stand (kleine vlam, fig. 13).
- Gebruik.altijd pannen met deksel.
LABEL4
| BRANDER aanbevolen PANDIAMETER (cm) | |
| Hulp | 12-14 |
| Semi-snel | 14-26 |
| Snel | 18-26 |
| Dubbele ring 22-26 | |
LET OP: gebruik pannen met een vlakke bodem

LET OP: indien de stroomtoevoer afgesloten is, kuren de branders met lucifers aangestoken worden. Bij de bereiding van levensmiddelen in olie en vet die zeer brandhaar zich, dient de gebruiker het apparaat Niet onbewaaktchyter te latent. Indien het apparaat voorzien is van een glazen deksel, kan dit deksel bij verhitting breken. Zet alle branders uit alvorens het deksel dicht te doen. Gebruik geen spuitbussen in de buurt van het apparaat, wanner het in gebruik is. Zorg er bij gebruik van de branders voor dat de handvatten van de pannen zich in de juiste positie bevinden. Houd kinderen uit de buurt van het apparaat. Indien het apparaat voorzien is van een deksel dienen voor het deksel gesloten worden, alle etensresten van de kookplaat verwijderd te worden.
NB: bij gebruik van een gasfornuis ontstaat er hitte en vochtigheid in de ruimte waarin het fornuis geinstalleerd is. Derhalve dient de ruimte voldoende belucht te worden. Natuurlijke ventilatieopeningen mogen Niet geblokkeerd worden (fig. 3) en de automatische beluchtingsinstallatie/afzuigkap of elektrische ventilator (fig. 4 en 5) dienen ingeschakeld te worden. Bij intensief en langdurig gebruik van het apparaat kan extra beluchting nodig zich, bijvoorbeeld door een raam open te zetten, of efficiente beluchting door de automatische afzuigkap, indien aanwezig, harder te zetten.

Fig. 3

Fig. 4

Fig. 5

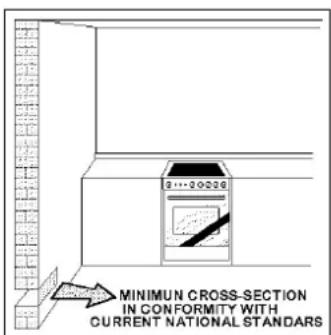

Fig. 3: {MINIMALE DOORSNEDE OVEREENKOMSTIG GELDENDE LANDELIJKE NORMEN}

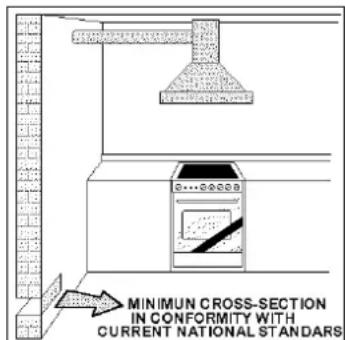

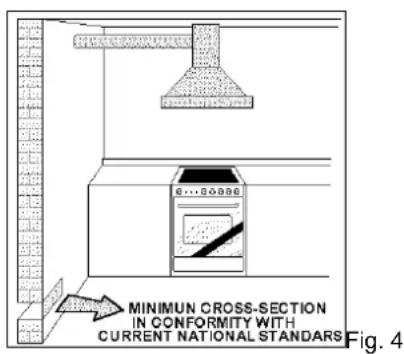

Fig. 4: {MINIMALE DOORSNEDE OVEREENKOMSTIG GELDENDE LANDELIJKE NORMEN}

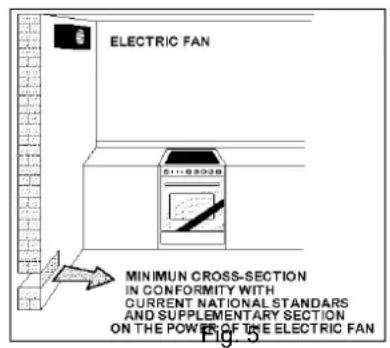

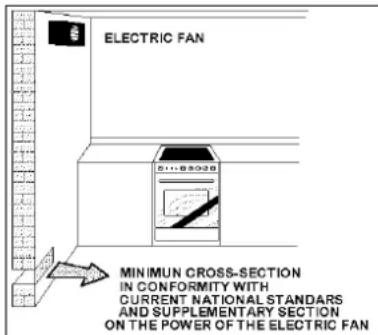

Fig. 5: {ELEKTRISCHE VENTILATOR/MINIMALE DOORSNEDE OVEREENKOMSTIG GELDENDE LANDELIJKE NORMEN EN AANVULLING OVER VERMOGEN VAN ELEKTRISCHE VENTILATOR}
DE THERMOSTAAT MET SERIESCHAKELaar GEBRUIKEN
(FORNUIZEN MET EEN ENKELWERKENDE CONVENTIONELE ELEKTRISCHE OVEN)
De elektrische oven worden bediend met een elektrische thermostat in combinatie met een schakelaar om de elementen in te schakelen. De elektrische oven kan gecombineerd worden met een elektrische grill (raadpleeg voor gebruik van de grill het hoofdstuk 'De conventionele elektrische grill gebruiken'). De oven worden verwarmd door twee elementen: een bovenin en een onderin. Draai aan de knop (fig. 16) om het element onderin en het buitenste element bovenin in te schakelen. Met behulp van de thermostat kan een temperatuur tussen de 50^ en 250^ ingesteld worden die gewijzigd kan worden aan de hand van de op de ring rond de knop aangegeven temperatuurverdeling. Wanner de ingestelde temperatuur bereikt is, gaat het oranje lampje uit. Het is dan ook normal dat dit lampje aan en uit gaat, wanneer de oven ingeschakeld is. Voor bij de 250^ zijn er nog drie vaste standen:
- het symbool geeft aan dat alleen het element onderin (1600W) ingeschakeld is;
- het symbool geeft aan dat alleen het buitenste element bovenin (1200W) ingeschakeld is;
- het symbool geeft aan dat alleen het grillelement (1500W) ingeschakeld is (zie het bijbehorende hoofdstuk).
In deze standen worden de temperatuur Niet door dethermostaat geregeld.

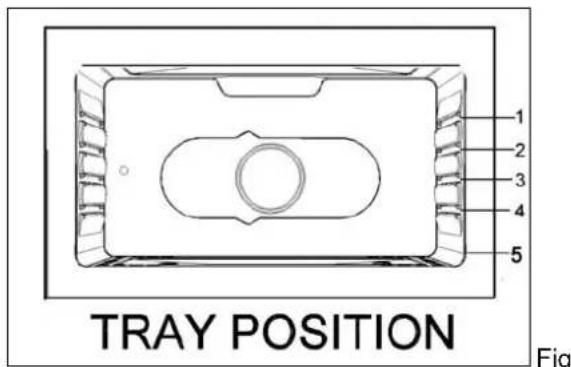

DE CONVENTIONELE ELEKTRISCHE OVEN GEBRUIKEN
Laat voor het eerste gebruik de oven maximaal een half发展格局 van circa 250^ staan om eventuele geurtjes van de binnenisolatie te verwijderen. Voor normala ovengebruik selecteert u met de thermostatieknop de gewenste temperatuur en wacht tot het oranje lampje uitgaat voor u het gerecht in de oven plaatst. De oven is voorzien van 5 geleiders op verschillende hoogtes (fig. 17) met behulp waarvan de roovers of bakplaat in de oven geplaatst+kennen worden. Om de oven zo schoon möglich te houden worden aangeraden vlees op de bakplaat of op het in de bakplaat geplaatste rooster te bakken. In tabel 8 vindt u een overzicht van de bereidingsstijd en hoogte van de bakplaat voor verschillende levensmiddelen. Door gebruik leert u eventuele afwijkingen van de tabelwaarden kennen. U worden in ieder geval aangeraden de aanwijzingen van het gebruikte recept op te volgen.

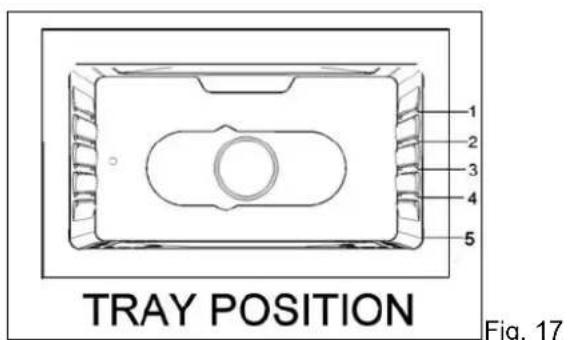

Fig. 17
{HOOGTE BAKPLAAT}
LABEL 8
| BEREIDINGSTABEL CONVENTIONELE ELEKTRISCHE OVEN | |||
| TEMP | °C MINUTEN | ||
| BAKPLAAT | |||
| VLEES | |||
| BRAADSTUK (VARKEN) 225 4 60-80 | |||
| BRAADSTUK (JONGE OS) 225 4 60-80 | |||
| BRAADSTUK (RUND) 250 4 50-60 | |||
| BRAADSTUK (KALF) 225 4 60-80 | |||
| BRAADSTUK (LAM) 225 4 40-50 | |||
| GEBRADEN RUNDVLEES 230 4 50-60 | |||
| GEBRADEN HAAS 250 4 40-50 | |||
| GEBRADEN KONIJN 250 4 60-80 | |||
| GEBRADEN KALKOEN 250 4 50-60 | |||
| GEBRADEN GANS 225 4 60-70 | |||
| GEBRADEN EEND 250 4 45-60 | |||
| GEBRADEN KIP | 250 4 40-45 | ||
| VIS | 200-225 | 3 | 15-25 |
| GEBAK | |||
| FRUITTAART | 225 | 3 | 35-40 |
| KOEKJES | 175-200 | 3 | 50-55 |
| BROCHES | 175-200 | 3 | 25-30 |
| BISCUITGEBAK | 220-250 | 3 | 20-30 |
| TULBAND | 180-200 | 3 | 30-40 |
| ZOET BLADERDEEGGEBAK 200-220 | 3 15-20 | ||
| KRENTENBROOD | 250 | 3 | 25-35 |
| STRUDEL | 180 | 3 | 20-30 |
| SAVOIARDI | 180-200 | 3 | 40-50 |
| APPELBEGNETS | 200-220 | 3 | 15-20 |
| SAZOIARDI SANDWICH | 200-220 | 3 20-30 | |
| GEROOSTERD BROOD | 250 4 | 5 | |
| BROOD | 220 | 4 | 30 |
| PIZZA | 220 | 3 | 20 |
HOOGTE
DE CONVENTIONELE ELEKTRISCHE GRILL GEBRUIKEN
De elektrische grill kan met de gas- of de elektrische oven gecombineerd worden.
In beide gevallen wordt de grill bediend met de knop van de oventhermostaat (zie ook gebruik van de gas- of elektrische oven). Net zoals de grill op gas kan de elektrische grill ook gebruikt worden om op de ovengrill te grillen of door het draaispit te gebruiken.
De statische elektrische grill要去en gesloten deur gebrukt worden en de instelbare temperatuur op de thermostat (indien aanwezig) mag Niet hoger zich dan 150^ .
Op het rooster: in dit geval dient het bijgeleverde rooster op niveau 1 of 2 geplaatst te worden met waarop de te grillen levensmiddelen. De bakplaat worden op een lager niveau geplaatst om de vleessappen op te vangen. Schakel verwolgens het grilleelement in door de thermostat op de gewenste stand te zetten.

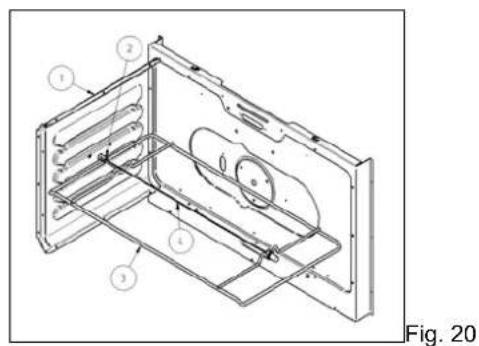

Aan het grillspit: hiermee kut u levensmiddelen grillen aan het draaispit. Plaats hiervoor de spithouder op de zijranden opiveau 3 (fig. 17-20). Rijg het product aan het spit en plaats het geheel in de oven. De punt van het spit gaat in de as die uit dechterkant van de oven steekt en de voorkant van het spit rust in de spithouder. Plaats verrolgens de bakplaat opiveau 5 (fig. 17) om de vleessappen op te vangen, zet de thermostat op de gewenste stand en druk op de knop met het grillspit-symbool.

{HOOGTE BAKPLAAT}
LET OP: sommige onderdelen konnen tijdens het grillen erg heet worden. Houd kinderen uit de buurt van het apparaat tijdens de bereiding.
DE KOOKWEKKER GEBRUIKEN (fig. 21)
De kookwekker waarschuwt de gebruiker door middel van een geluidssignaal dat het gerecht klaar is, nadat de ingestelde vrij verstreken is. Stel de kookwekker in door de knop een keer helemaal waar rechts te draaien. Draaiervolgens de knop maar links om de gewenste bereidingstijd te selecteren.
LET OP: bij het geluidssignaal worden de bereiding Niet automatisch stopgezet. De gebruiker dient de bereiding handmatig stop te zetten met behulp van de daartoe bestemde knappen.

HET APPARAAT REINIGEN
Voor reiniging van het apparaat dienen de stroom- en gastoevoer afgesloten te worden.
De kookplaat reinigen:
reinig regelmatig de branderkoppen, de geëmailleerde stalen pandragers, de geëmailleerde vangschalen en de branderdeksels met een warm sopje. Spoel.Deze onderdelen verrolgens af en droog ze grondig.
Wanner een pan overstroomt, dient de vloeistof algid met een doekje verwijderd te worden.
Als het open- of dichtdraien van een klep moeizaam gaat, de klep Niet forceren, maar direct een vakman raadplegen.
De geëmailleerde onderdelen reinigen:
Om de geëmailleerde onderdelen hun oorspronkelijke eigenschappen te latenten behouden, dienen zereregelmatig met een sopje schoongemaakt te worden. Nooit schuurmiddelen gebruiken. Laat geen zure of basische stoffen acheter op de geëmailleerde onderdelen (aizijn, citroensap, zout, tomatensaus, enz.) en reinig de geëmailleerde onderdelen Niet als ze nog heet zich.
De roestvrijstalen onderdelen reinigen:
Reinig de onderdelen met een sopje en droog ze cervolgens met een zachte doek. De glans blijft behouden, als u regelmatig speciale producten gebruikt die algemeen verkrijjgbaar zich. Nooit schuurmiddelen gebruiken.
De branderdeksels reinigen:
De brandereksels rusten op de brander en u kunt ze dus eenvoudig verwijderen om ze met een sopje te wassen. Droog ze grondig af en controllerer of de gaatjes Niet verstopt zich en plaats ze cervolgens weer terug.
De binnenkant van het ovenvenster reinigen:

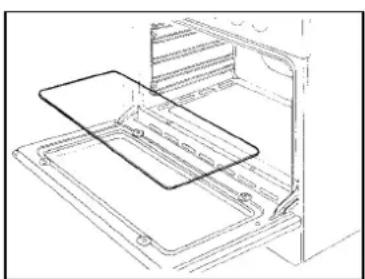

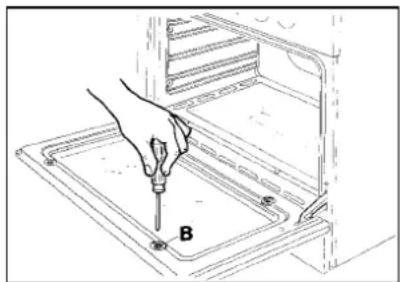

Een van de kenmerken van de oven is de möglichkeidom het binnenste venster eenvoudig te verwijderendoor de twee schroeven B (fig. 22-23) los te draaien. Zo kurz u de binnenkant van het venster met een vochtige doek reinigen. Hiervoor dient de oven koud te+zijn. Geen schuurmiddelen gebruiken.
De binnenkant van de oven reinigen:

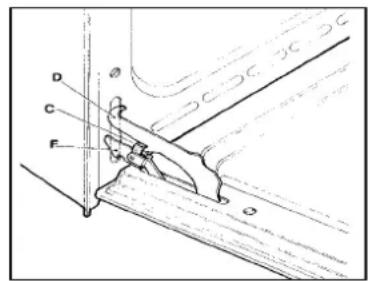

Om de binnenkant van de oven grondig te reinigen, kut u het best de deur demonteren door de volgende stappen zorgvuldig te doorlopen. Plaats de haak C (figuur 24) in het scharnierdeel D. Zet de deur halfopen en trek hem met beiden handen maar u toe, totdat hij loskomt. U kut de deur terugplaatsen door deze handelingen in omgeekerde volgorde uit te voeren. Let er waar bij op dat de twee delen F correct geplaatst worden. Bovendien kan den de zijkanten eenvoudig verwijderd worden door de borgingen waarmee ze aan de oven bevestigd zichn los te draaien.

Fig.22

Fig.23

Fig.24
In de fabriek is het apparaat getest en afgesteld door deskundig en bevoegd personeel.
Reparaties of afstelingen die noodzakelijk zijn na het verlaten van de fabriek dienen uitgevoerd te worden door vakbekwameleen.
Derhalve adviseren wij de klant contact op te nemen met de handelaar van wie zij het apparaat gekocht hebben of met het dichtstbijzijnde servicecentrum en hen op de hoogte te stellen van het type apparaat en het soort probleem dat zich heeft voorgedaan.
Indien defec enderdelen vengen moeten worden, wordt aangeraden ze te vengen door originele reserveonderdelen die uitsluitend verkrijgbaar zijn bij once technische servicecentra en erkende handelaren.
