Type product	Keramische kookplaat
Merk	Fagor
Model	2VFT330AX
Aantal kookzones	4 (waaronder dubbele/drievoudige zones en grote plaat)
Type kookzones	Stralings (keramisch)
Breedte van de kookplaat	60 cm
Elektrische voeding	220-240 V ~ 50/60 Hz, 6,8 kW
Totaal vermogen	6,8 kW (model 60 cm)
Snelle verwarmingsfunctie	Ja, met automatische warmhoudfunctie
Programmeerbare timer	Ja, tot 99 minuten
Kinderslot	Ja, activering via speciale toets
Restwarmte-indicator	Ja (weergave "H")
Automatische veiligheidsuitschakeling	Ja (oververhitting, overloop, vastzittende toets)
Type bediening	Aanraakschuif en +/- toetsen
Display	Digitaal LED
Dagelijks onderhoud	Vochtige doek en zeepsop
Grondige reiniging	Speciaal reinigingsmiddel voor keramische kookplaten (aanbevolen VITROCLEN)
Schraper meegeleverd	Niet meegeleverd, maar aanbevolen voor aangebrande resten
Energie-efficiëntieklasse	Niet gespecificeerd (schatting klasse A)
Geschat gewicht	10 kg

Veelgestelde vragen - 2VFT330AX FAGOR

Hoe zet ik de kookplaat aan en uit?

Druk gedurende 3 seconden op de toets ◎ om in te schakelen. Om uit te schakelen, selecteer vermogen 0 (of druk opnieuw op ◎ gedurende 3 seconden afhankelijk van het model).

Hoe gebruik ik de dubbele of drievoudige kookzone?

Nadat u het vermogen hebt geselecteerd, drukt u op de toets om de dubbele zone te activeren. Een tweede druk activeert de drievoudige zone (op modellen die hiermee zijn uitgerust). Om uit te schakelen, drukt u nogmaals op dezelfde toets.

Hoe stel ik de timer in?

Activeer de kookzone, selecteer het vermogen, druk vervolgens op Ⓛ (of de + toets van de klok afhankelijk van het model). Stel de tijd in met +/- (max 99 minuten). Na bevestiging begint de aftelling. Aan het einde van de kooktijd klinkt er een alarm.

Hoe activeer ik de snelle verwarming?

Selecteer het maximale vermogen (9), druk vervolgens op de functietoets (afhankelijk van het model). Stel het gewenste warmhoudvermogen in (3 tot 6). De kookzone verwarmt op vol vermogen en schakelt vervolgens automatisch over naar warmhouden.

Wat betekent het symbool H op de kookplaat?

Het symbool H geeft restwarmte aan. Raak de zone niet aan zolang deze wordt weergegeven, risico op brandwonden. Zelfs na een stroomstoring kan de zone warm blijven zonder weergave.

Hoe reinig ik de keramische kookplaat zonder deze te beschadigen?

Wacht tot de kookplaat is afgekoeld. Gebruik een vochtige doek met zeepsop. Voor aangebrande resten gebruikt u een speciale keramische schraper. Een keer per week een speciaal reinigingsmiddel zoals VITROCLEN aanbrengen. Vermijd schurende sponzen.

Wat te doen bij een barst of breuk van het glas?

Haal onmiddellijk de stekker uit het stopcontact om elektrische schok te voorkomen. Neem contact op met de klantenservice om het glas te vervangen. Gebruik de kookplaat in de tussentijd niet.

Waarom schakelt de kookplaat automatisch uit?

Mogelijke oorzaken: oververhitting (temperatuurlimiet), overloop op de toetsen, voorwerp op de bediening, of langdurige inactiviteit (5 seconden zonder selectie). De veiligheid schakelt de stroom uit.

Hoe activeer en deactiveer ik het kinderslot?

Druk gedurende 3 seconden op de toets → (of afhankelijk van het model). Een lampje geeft de activering aan. Om uit te schakelen, herhaalt u dezelfde handeling.

Welke soorten pannen worden aanbevolen?

Gebruik pannen met een vlakke en droge bodem, van keramiek, koper of roestvrij staal. Vermijd aluminium (risico op vlekken). De diameter moet minimaal gelijk zijn aan die van de kookzone voor een goede warmteoverdracht.

GEBRUIKSAANWIJZING 2VFT330AX FAGOR

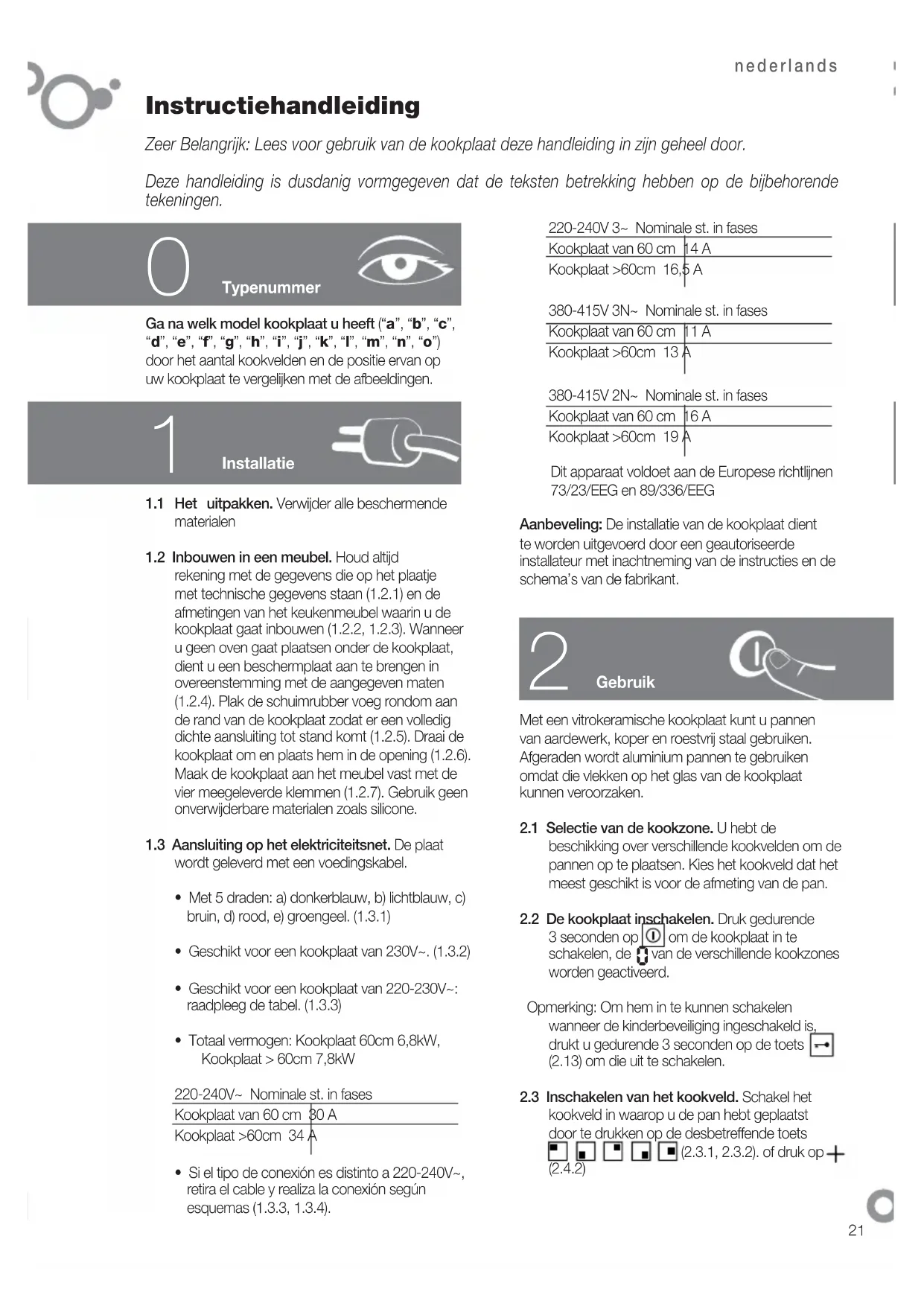

Instructiehandleiding

Zeer Belangrijk: Lees voor gebruik van de kookplaat deze handleiding in zijn geheel door.

Deze handleiding is dusdanig vormgegeven dat de teksten betrekking hebben op de bijbehorende tekeningen.

Typenummer

Ga na welk model kookplaat u heeft ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o") door het aantal kookvelden en de positie ervan op uw kookplaat te vergelijken met de afbeeldingen.

1

Installatie

1.1 Het uitpakken. Verwijder alle beschermende materialen

1.2 Inbouwen in een meubel. Houd altijd rekening met de gegevens die op het plaatje met technische gegevens staan (1.2.1) en de afmetingen van het keukenmeubel waarin u de kookplaat gaat inbouwen (1.2.2, 1.2.3). Wanneer u geen oven gaat plaatsen onder de kookplaat, dient u een beschermplaat aan te brengen in overeenstemming met de aangegeven maten (1.2.4). Plak de schuimrubber voeg rondom aan de rand van de kookplaat zodat er een volledig dichte aansluiting tot stand komt (1.2.5). Draai de kookplaat om en plaats hem in de opening (1.2.6). Maak de kookplaat aan het meubel vast met de vier meegeleverde klemmen (1.2.7). Gebruik geen onverwijderbare materialen zoals silicone.

1.3 Aansluiting op het elektriciteitsnet. De plaat wordt geleverd met een voedingskabel.

• Met 5 draden: a) donkerblauw, b) lichtblauw, c) bruin, d) rood, e) groengeel. (1.3.1)
• Geschikt voor een kookplaat van 230V\~. (1.3.2)
• Geschikt voor een kookplaat van 220-230V\~: raadpleeg de tabel. (1.3.3)
• Totaal vermogen: Kookplaat 60cm 6,8kW, Kookplaat > 60cm 7,8kW

220-240V\~ Nominale st. in fases

Kookplaat van 60 cm 30 A

Kookplaat >60cm 34 A

Kookplaat van 60 cm 14 A

Kookplaat >60cm 16,5 A

380-415V 3N\~ Nominale st. in fases

Kookplaat van 60 cm 11 A

Kookplaat >60cm 13 A

380-415V 2N\~ Nominale st. in fases

Kookplaat van 60 cm 16 A

Kookplaat >60cm 19 A

Dit apparaat voldoet aan de Europese richtlijnen 73/23/EEG en 89/336/EEG

Aanbeveling: De installatie van de kookplaat dient te worden uitgevoerd door een geautoriseerde installateur met inachtneming van de instructies en de schema's van de fabrikant.

2

Gebruik

Met een vitrokeramische kookplaat kunt u pannen van aardewerk, koper en roestvrij staal gebruiken. Afgeraden wordt aluminium pannen te gebruiken omdat die vlekken op het glas van de kookplaat kunnen veroorzaken.

2.1 Selectie van de kookzone. U hebt de beschikking over verschillende kookvelden om de pannen op te plaatsen. Kies het kookveld dat het meest geschikt is voor de afmeting van de pan.

2.2 De kookplaat inschakelen. Druk gedurende 3 seconden op Ⓐ om de kookplaat in te schakelen, de van de verschillende kookzones worden geactiveerd.

Opmerking: Om hem in te kunnen schakelen wanneer de kinderbeveiliging ingeschakeld is, drukt u gedurende 3 seconden op de toets (2.13) om die uit te schakelen.

2.3 Inschakelen van het kookveld. Schakel het kookveld in waarop u de pan hebt geplaatst door te drukken op de desbetreffende toets

(2.4.2) (2.3.1, 2.3.2). of druk op +

Opmerking: Wanneer u langer dan 5 seconden wacht voordat je het kookveld inschakelt, zal de beveiliging geactiveerd worden en de kookplaat automatisch uitgaan.

2.4 Selectie van het vermogen. Stel het vermogen in door met een vinger over de schuif te gaan (2.4.1) of door te drukken op + of (2.4.2, 2.4.3).

SPECIALE KOOKVELDEN

2.5 Dubbel kookveld, drievoudig kookveld.

Nadat u het vermogen hebt geselecteerd, drukt u op , en schakelt u het dubbele kookveld in (2.5.1, 2.5.3). Wanneer u opnieuw drukt op (2.5.2) of (2.5.4) schakelt u het drievoudige kookveld in. Om te annuleren drukt u op ( , , , , ).

2.6 Ovaal kookveld. Dit kookveld kan als een cirkel

gebruikt worden 📄 of gecombineerd als ovaal kookveld 📄 . Druk op 📄 om die functie in te schakelen en druk opnieuw om die uit te schakelen.

Aanbeveling: Bij modellen met halogeen-kookvelden is het licht zo intens dat aangeraden wordt daar niet lang in te kijken wanneer die ingeschakeld zijn en er geen pan opstaat.

TIJDFUNCTIES

2.7 De tijd instellen Ⓤ. Bij het aansluiten van de kookplaat knipperen de cijfers van de klok en geven 12.00 (2.7.1) aan. Stel de tijd in met de toetsen +, - (2.7.2). Herhaal deze handeling elke keer dat de kookplaat losgekoppeld wordt of nadat er zich een stroomstoring heeft voorgedaan.

Om de tijd te veranderen, drukt u gedurende 5 seconden op de toets (2.7.3). De tijdweergave zal beginnen te knipperen en u zult een pieptoon horen; pas de tijd aan met de toetsen +, -

2.8 De tijd selecteren.

Modellen abc: Na inschakeling van een kookveld en selectie van het vermogen, hebt u 5 seconden de tijd om de knipperende toets (2.8.1) in te drukken. Selecteer de benodigde tijd door te drukken op + , (2.8.2). Na 5 seconden is de tijd ingesteld en zult u de tijd en een oplichtende punt zien onder het pictogram van het geprogrammeerde kookveld (2.8.3). Om de tijd te wijzigen of de resterende

tijd te zien, drukt u op het pictogram van het geprogrammeerde kookveld (2.8.4). Om de timerinstelling te annuleren, drukt u tegelijkertijd op de toetsen + , (2.8.5).

Modellen dfghkmo: Na inschakeling van een kookveld en selectie van het vermogen, drukt u op de toets + boven de klok. Bij elk kookveld wordt 📞 en een 📋 weergegeven (2.8.6). Druk op de + van het kookveld waarvan de tijd moet worden ingesteld en 📋 zal gaan knipperen (2.8.7). Selecteer de tijd met + , — boven de klok (2.8.8). Na 5 seconden is de tijd ingesteld en zal afwisselend het vermogen en 📋 bij het geprogrammeerde kookveld weergegeven worden. Wanneer de tijd voorbij is, zult u een akoestisch signaal horen en zal 📞 knipperen. Om de timerinstelling te annuleren, drukt u op — boven het pictogram 📊 totdat 📞️ weergegeven wordt.

Opmerking: De timer zal automatisch uitschakelen wanneer u langer dan 10 seconden wacht bij het selecteren van de tijd.

Modellen e: Na inschakeling van een kookveld en selectie van het vermogen, drukt u opnieuw de selectietoets van het te programmeren kookveld in en zal er een worden weergegeven (2.8.11). Selecteer de tijd met + , — (2.8.12) en bevestig die door opnieuw de toets van het geprogrammeerde kookveld in te drukken (2.8.13). Het vermogen zal worden weergegeven met een punt daarnaast, wat aangeeft dat het kookveld geprogrammeerd is. Een akoestisch signaal en de weergave van - geven aan dat de tijd beëindigd is (2.8.14). Druk op een willekeurig toets en het akoestische signaal zal uitgeschakeld worden.

Opmerking: De timer zal automatisch uitschakelen wanneer u langer dan 10 seconden wacht bij het selecteren van de tijd.

Overwegingen bij het gebruik van de timer:

Wanneer het niveau van het vermogen 9 is, zal de maximaal instelbare tijd 60 min bedragen. Bij een ander niveau bedraagt die 99 min.

Na beeindiging van de tijd zal er zolang een alarm weerklinken totdat er op een toets wordt gedrukt.

PROGRAMMEERFUNCTIES

2.9 Snel opwarmen. Bereikt snel de maximumtemperatuur en blijft daarna automatisch op de ingestelde temperatuur.

Modellen abc: Schakel een kookveld in

en verplaats de schuif naar het maximale vermogen. Druk op ||D en er zal een R worden weergegeven op de display van het geselecteerde kookveld (2.9.1). U hebt 5 seconden om het gewenste niveau in te stellen; aanbevolen wordt een niveau te kiezen tussen 3 en 6 (2.9.2). De snelle opwarmingsfunctie is na viif seconden vastgelegd en afwisselend zullen R en het vermogen worden weergegeven. Wanneer de maximumtemperatuur bereikt is, verdwijnt R en wordt het ingestelde vaste vermogen weergegeven. Het kookveld zal op gewone wijze blijven functioneren. Wanneer u de snelle opwarmfunctie wilt annuleren, drukt u op het pictogram van het geprogrammeerde kookveld en selecteert u een nieuw vermogen.

Modellen dfghkmo: SSelecteer een kookveld en stel het maximale vermogen in door te drukken op + totdat u een 9 ziet met een punt 9, (2.9.3). Stel het vermogen in door te drukken op — ; aanbevolen wordt een niveau te kiezen tussen 3 en 6 (2.9.4). De snelle opwarmingsfunctie is na 5 seconden vastgelegd, daarna zal het vermogen worden weergegeven met daarachter een punt (2.9.5). Na het bereiken van de maximale temperatuur zal de decimale punt verdwijnen en zal het kookveld op conventionele wijze functioneren. Om de functie uit te schakelen, drukt u op het geprogrammeerde kookveld en selecteert u een nieuw vermogen.

2.10 Vitrokeramische kookplaten met knoppen.

Vergewis u ervan dat het kookveld dat u wilt inschakelen overeenkomt met het kookveld dat u wilt gebruiken (2.10.1). Draai de knop op de gewenste positie en het waarschuwingslichtje zal gaan branden (2.10.2); dit is zowel een indicatie van het functioneren van de kookplaat als van de restwamte na uitschakeling ervan.

Bij modellen met een dubbel of ovaal kookveld, wordt een gedeelte van het kookveld ingesteld door de knop naar links draaien en wordt het gehele kookveld ingeschakeld door de knop naar rechts te draaien (2.10.3).

2.11 Uitschakelen van het kookveld. Selecteer het vermogen 8 voor het kookveld dat u wilt uitschakelen.

2.12 Restwarmte. Na gebruik van de kookplaat blijven de kookvelden warm gedurende een periode die afhangt van het geselecteerde vermogen en zal er een H of een punt worden weergegeven bij de kookvelden die nog warm zijn. Raak deze kookvelden niet aan, u kunt zich branden.

Let op: Wanneer er zich een stroomstoring voordoet, zal er, wanneer die opgelost is, geen H meer worden weergegeven ook al is de kookzone nog warm. Houd hier rekening mee.

2.13 Blokkeerfunctie. Zorg ervoor dat aanraken door kinderen geen gevolgen heeft. Houdt gedurende 3 seconden de toets ingedrukt en u zult de blokkeerfunctie inschakelen. Om de blokkering op te heffen herhaalt u deze handeling.

Aanbevelingen:

• Zorg ervoor dat u niet met de pannen hard tegen de glasplaat stoot.
• Het gebruik van aluminium pannen wordt afgeraden omdat die vlekken maken op de glasplaat, tenzij ze een bodem hebben met een beschermlaag van roestvrij staal.
• De kookvelden dienen niet ingeschakeld te worden zonder pan.
• De onderkant van de pan moet vlak en droog zijn.
• Let erop dat de diameters van de pannen groter of gelijk zijn aan het kookveld dat u gaat gebruiken en plaats ze goed in het midden van het kookveld.
• Zorg ervoor dat u de pannen niet verschuift; ze kunnen krassen op de glasplaat veroorzaken.
• Gebruik het apparaat alleen voor de bereiding van voedingsmiddelen. Gebruik de kookplaat niet als werkblad.
• Giet geen koud water direct op de plaat wanneer die nog warm is.

Let op: Onderbrekingen in het functioneren van de kookzones is geen defect. Ze schakelen tijdens min of meer lange periodes in en uit, afhankelijk van het gewenste vermogen.

3

Onderhoud en reiniging

• Gebruik geen stoomreiniger.
• Maak het oppervlak van de kookplaat vaak schoon nadat die is afgekoeld. Gebruik geen schuurmiddelen of schuursponsjes. Gebruik voor het schoonmaken een doek bevochtigd met water en zeep (3.1.1).
  • Maak de plaat eenmaal per week grondig

schoon met producten die speciaal bedoeld zijn voor vitrokeramische platen. Wij raden het gebruik van VITRO-CLEN aan voor het schoonmaken en het behoud van de vitrokeramische plaat.

• Vuil dat erg vastzit wordt verwijderd met de glasschraper (3.1.2).
• Wanneer er per ongeluk suiker, suikerhoudende producten of plastic op de plaat verbrandt, dient u die zo snel mogelijk met de schraper te verwijderen terwijl die nog warm zijn. Anders zullen er permanente vlekken achterblijven.
• Het mes van de schraper dient in perfecte staat te verkeren; vervang het wanneer het gebreken vertoont.

Veiligheid

• Het stroomnet dat de kookplaat voedt dient te zijn voorzien van een omnipolaire schakelaar met een afstand tussen de contacten van ten minste 3 mm.
• De installatie van de kookplaat dient te worden uitgevoerd door een geautoriseerde installateur met inachtneming van de instructies en de schema's van de fabrikanten.
• De installatie dient geschikt te zijn voor het maximale vermogen dat staat aangegeven op het productplaatje en het stopcontact dient te zijn geaard in overeenstemming met de desbetreffende regelgeving.
• Wanneer de kabel beschadigd is moet deze, om gevaar te voorkomen, worden vervangen door de afdeling after-sales of door overeenkomstig gekwalifi ceerd personeel.
• Het kookveld is voorzien van een interne temperatuurbegrenzer, die het kookveld uitschakelt wanneer de kookplaat te warm wordt.
• Schakel het kookveld na ieder gebruik uit met de desbetreffende knop.
• Wanneer er scheuren zichtbaar worden in het oppervlak van de glasplaat of wanneer die breekt, schakel dan onmiddellijk de stroom van het apparaat uit om een mogelijke elektrische schok te voorkomen. Gebruik de plaat niet totdat de glasplaat vervangen is (4.1.1).
• Wanneer er voedsel of vloeistof terechtkomt op de

bedieningstoetsen van de kookplaat, zal er een akoestisch signaal weerklinken (4.1.2).

• Wanneer u een sensor te lang ingedrukt houdt of wanneer die door een of ander voorwerp geactiveerd wordt, zal de kookplaat uitschakelen en zal er een akoestisch signaal weerklinken (4.1.3).
• Plaats geen pannen met een warme onderkant op de sensoren; je zou je bij het aanraken ervan kunnen branden (4.1.3).
• Houd kleine kinderen uit de buurt; de verwarmingsvlakken kunnen erg heet worden tijdens het functioneren. Gebruik het blokkeersysteem om te voorkomen dat ze met de bedieningselementen kunnen spelen.
• Dit apparaat is niet bedoeld voor gebruik door personen met een handicap.
• Blijf altijd in de buurt wanneer u gerechten of voedingsmiddelen bereidt met vet of olie. Door overmatige hitte kunnen ze gaan branden.
• Wanneer de kookplaat boven een lade geïnstalleerd wordt, dienen daarin geen ontvlambare voorwerpen te worden bewaard.

Milieu

Bij het ontwerp van de kookplaat heeft men rekening gehouden met de bescherming van het milieu.

Respecteer het milieu. Gebruik de juiste vermogens voor elke bereiding en selecteer pannen die een afmeting hebben in overeenstemming met de hoeveelheid voedingsmiddelen die bereid gaat worden. De warmteoverdracht is optimaal wanneer de onderzijde van de pan en de diameter van de kookzone hetzelfde formaat hebben.

Aan het einde van de bereiding kunt u, wanneer u dat wilt, de pan op dezelfde plaats laten staan om de restwarmte die zich opgehoopt heeft te gebruiken. Op die manier zul je energie besparen.

Gebruik, wanneer dat mogelijk is, altijd een deksel om warmteverlies door verdamping te voorkomen.

Behandeling van elektrisch en elektronisch afval.

Gooi die apparaten niet weg met het gewone huisvuil. Breng uw kookplaat naar een speciaal inzamelpunt.

Door het recycleren van huishoudelijke apparaten worden negatieve gevolgen voor gezondheid en milieu voorkomen en bespaart u energie en geld.

Voor meer informatie neemt u contact op met de plaatselijke autoriteiten of met de winkel waar u de kookplaat hebt gekocht.
