Terméktípus	Kerámia főzőlapos tűzhely
Márka	Fagor
Modell	2VFT330AX
Főzőzónák száma	4 (kettős/hármas zónák és nagy tányér)
Főzőzónák típusa	Sugárzó (kerámia)
Asztal szélessége	60 cm
Elektromos táplálás	220-240 V ~ 50/60 Hz, 6,8 kW
Teljes teljesítmény	6,8 kW (60 cm modell)
Gyorsfűtés funkció	Igen, automatikus tartással
Programozható időzítő	Igen, 99 percig
Gyerekzár	Igen, dedikált gombbal
Maradékhő jelző	Igen („H” kijelzés)
Automatikus biztonsági leállás	Igen (túlmelegedés, túlcsordulás, beszorult gomb)
Kezelőszervek típusa	Csúszó érintő és +/- gombok
Kijelző	Digitális LED
Szokásos karbantartás	Nedves rongy és szappanos víz
Alapos tisztítás	Speciális kerámia tisztítószer (ajánlott VITROCLEN)
Kaparó tartozék	Nem jár, de égett maradványokhoz ajánlott
Energiahatékonysági osztály	Nincs megadva (A osztályú becslés)
Hozzávetőleges súly	10 kg

Gyakran ismételt kérdések - 2VFT330AX FAGOR

Hogyan kell be- és kikapcsolni a főzőlapot?

Nyomja meg a ◎ gombot 3 másodpercig a bekapcsoláshoz. Kikapcsoláshoz válassza a 0 teljesítményt (vagy nyomja meg újra a ◎ gombot 3 másodpercig a modelltől függően).

Hogyan használjam a kettős vagy hármas zónát?

A teljesítmény kiválasztása után nyomja meg a gombot a kettős zóna aktiválásához. Egy második nyomás aktiválja a hármas zónát (a felszerelt modelleken). Kikapcsoláshoz nyomja meg újra ugyanazt a gombot.

Hogyan állítsam be az időzítőt?

Aktiválja a zónát, válassza ki a teljesítményt, majd nyomja meg a Ⓛ gombot (vagy az óra + gombot a modelltől függően). Állítsa be az időt a +/- gombokkal (max 99 perc). Jóváhagyás után a visszaszámlálás elindul. A főzés végén riasztás szólal meg.

Hogyan aktiváljam a gyorsfűtést?

Válassza ki a maximális teljesítményt (9), majd nyomja meg a funkciógombot (a modelltől függően). Állítsa be a kívánt tartó teljesítményt (3-6). A zóna maximálisan fűt, majd automatikusan tartásra vált.

Mit jelent a főzőlapon megjelenő H szimbólum?

A H szimbólum maradékhőt jelez. Ne érintse meg a zónát, amíg ki van jelezve, égési sérülés veszélye. Áramkimaradás után is forró lehet a zóna kijelzés nélkül.

Hogyan tisztítsam a kerámia főzőlapot anélkül, hogy károsítanám?

Várja meg, amíg a főzőlap lehűl. Használjon nedves rongyot szappanos vízzel. Az égett maradványokhoz használjon speciális kerámia kaparót. Hetente egyszer alkalmazzon speciális terméket, például VITROCLEN-t. Kerülje a dörzsölő szivacsokat.

Mit tegyek, ha repedt vagy törött az üveg?

Azonnal húzza ki a készüléket az áramütés veszélyének elkerülése érdekében. Vegye fel a kapcsolatot a Vevőszolgálattal az üveg cseréjéhez. Addig ne használja a főzőlapot.

Miért kapcsol ki automatikusan a főzőlap?

Több lehetséges ok: túlmelegedés (hőmérséklet határoló), túlcsordulás a gombokon, tárgy a kezelőszerveken, vagy hosszabb tétlenség (5 másodperc kiválasztás nélkül). A biztonság megszakítja az áramellátást.

Hogyan aktiváljam és deaktiváljam a gyerekzárat?

Nyomja meg a → gombot (vagy a modelltől függően) 3 másodpercig. Egy jelzőfény jelzi az aktiválást. Deaktiváláshoz ismételje meg ugyanezt a műveletet.

Milyen edények ajánlottak?

Használjon lapos és száraz aljú edényeket, kerámiából, rézből vagy rozsdamentes acélból. Kerülje az alumíniumot (foltozás veszélye). Az átmérőnek legalább akkorának kell lennie, mint a zónának a jó hőátadás érdekében.

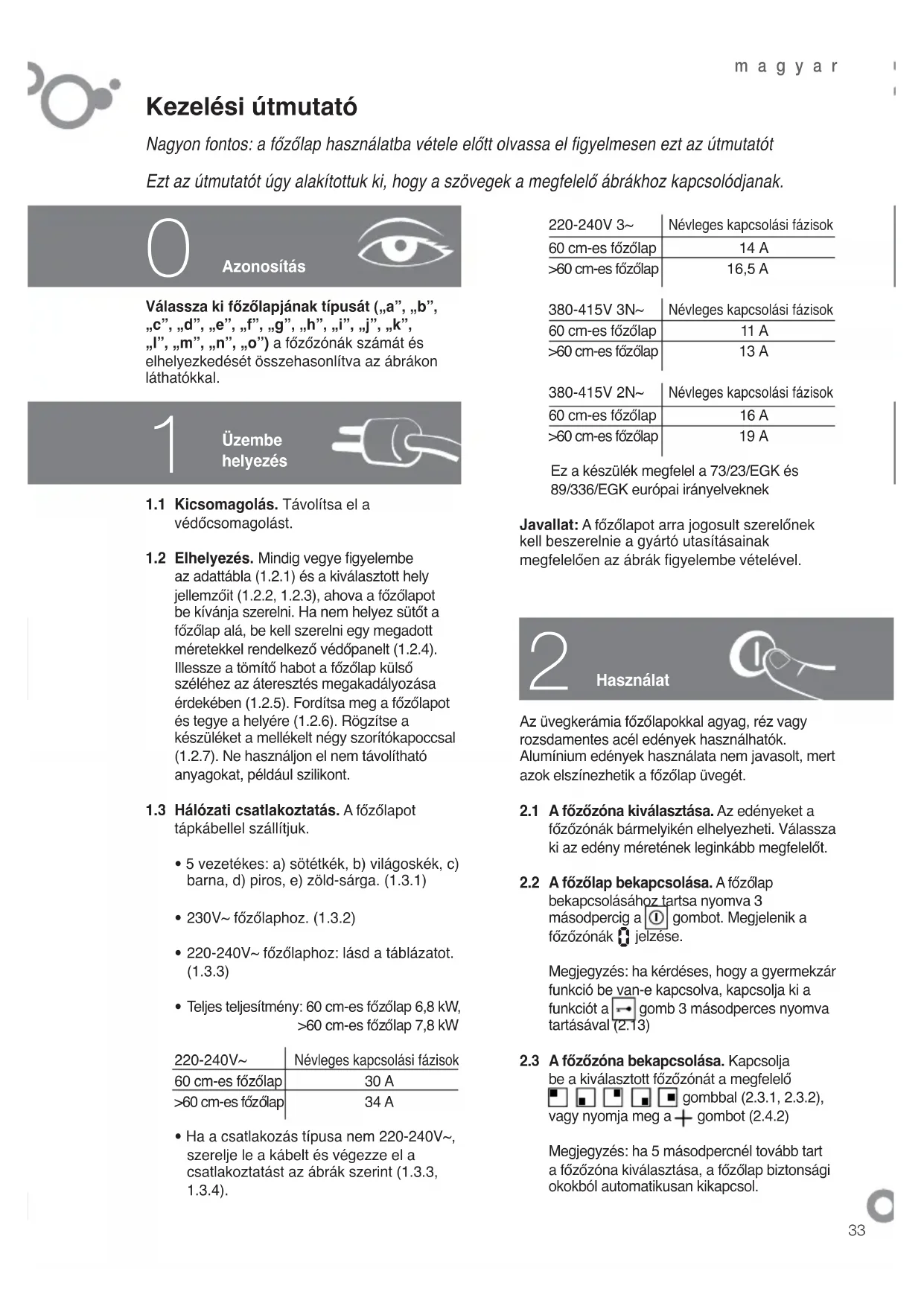

HASZNÁLATI ÚTMUTATÓ 2VFT330AX FAGOR

Nagyon fontos: a főzőlap használatba vétele előtt olvassa el figyelmesen ezt az útmutatót

Ezt az útmutatót úgy alakítottuk ki, hogy a szövegek a megfelelő ábrákhoz kapcsolódjanak.

Azonosítás

Válassza ki főzőlapjának típusát („a”, „b”, „c”, „d”, „e”, „f”, „g”, „h”, „i”, „j”, „k”, „l”, „m”, „n”, „o”) a főzőzónák számát és elhelyezkedését összehasonlítva az ábrákon láthatókkal.

1

Üzembe helyezés

1.1 Kicsomagolás. Távolítsa el a védőcsomagolást.
1.2 Elhelyezés. Mindig vegye figyelembe az adattábla (1.2.1) és a kiválasztott hely jellemzőit (1.2.2, 1.2.3), ahova a főzőlapot be kívánja szerelni. Ha nem helyez sütőt a főzőlap alá, be kell szerelni egy megadott méretekkel rendelkező védőpanelt (1.2.4). Illessze a tömítő habot a főzőlap külső széléhez az áteresztés megakadályozása érdekében (1.2.5). Fordítsa meg a főzőlapot és tegye a helyére (1.2.6). Rögzítse a készüléket a mellékelt négy szorítókapoccsal (1.2.7). Ne használjon el nem távolítható anyagokat, például szilikont.
1.3 Hálózati csatlakoztatás. A főzőlapot tápkábellel szállítjuk.

• 5 vezetékes: a) sötétkék, b) világoskék, c) barna, d) piros, e) zöld-sárga. (1.3.1)
• 230V\~ főzőlaphoz. (1.3.2)
• 220-240V\~ főzőlaphoz: lásd a táblázatot. (1.3.3)
• Teljes teljesítmény: 60 cm-es főzőlap 6,8 kW, >60 cm-es főzőlap 7,8 kW

220-240V~	Névleges kapcsolási fázisok
60 cm-es főzőlap	30 A
>60 cm-es főzőlap	34 A

- Ha a csatlakozás típusa nem 220-240V\~, szerelje le a kábelt és végezze el a csatlakoztatást az ábrák szerint (1.3.3, 1.3.4).

220-240V 3~	Névleges kapcsolási fázisok
60 cm-es főzőlap	14 A
>60 cm-es főzőlap	16,5 A

380-415V 3N~	Névleges kapcsolási fázisok
60 cm-es főzőlap	11 A
>60 cm-es főzőlap	13 A

380-415V 2N~	Névleges kapcsolási fázisok
60 cm-es főzőlap	16 A
>60 cm-es főzőlap	19 A

Ez a készülék megfelel a 73/23/EGK és 89/336/EGK európai irányelveknek

Javallat: A főzőlapot arra jogosult szerelőnek kell beszerelnie a gyártó utasításainak megfelelően az ábrák figyelembe vételével.

2

Használat

Az üvegkerámia főzőlapokkal agyag, réz vagy rozsdamentes acél edények használhatók. Alumínium edények használata nem javasolt, mert azok elszínezhetik a főzőlap üvegét.

2.1 A főzőzóna kiválasztása. Az edényeket a főzőzónák bármelyikén elhelyezheti. Válassza ki az edény méretének leginkább megfelelőt.
2.2 A főzőlap bekapcsolása. A főzőlap bekapcsolásához tartsa nyomva 3 másodpercig a gombot. Megjelenik a főzőzónák jelzése.

Megjegyzés: ha kérdéses, hogy a gyermekzár funkció be van-e kapcsolva, kapcsolja ki a funkciót a gomb 3 másodperces nyomva tartásával (2.13)

2.3 A főzőzóna bekapcsolása. Kapcsolja be a kiválasztott főzőzónát a megfelelő gombbal (2.3.1, 2.3.2), vagy nyomja meg a + gombot (2.4.2)

Megjegyzés: ha 5 másodpercnél tovább tart a főzőzóna kiválasztása, a főzőlap biztonsági okokból automatikusan kikapcsol.

2.4 A teljesítmény kiválasztása. A teljesítményt úgy állíthatja be, hogy az ujját végighúzza a sávon (2.4.1) vagy megnyomja a + vagy — gombot (2.4.2, 2.4.3).

SPECIALIS FÖZÖZONÁK

2.5 Dupla főzőzóna, tripla főzőzóna. A

teljesítmény kiválasztása után nyomja meg a , gombot a dupla főzőzóna bekapcsolásához (2.5.1, 2.5.3). A (2.5.2) vagy (2.5.4) ismételt megnyomásával a tripla főzőzónát választhatja ki. A kikapcsoláshoz nyomja meg a , gombot.

2.6 Nagy főzőzóna. Ezt a főzőzónát körkörösen

vagy együttesen, nagy főzőzónaként használhatja. A bekapcsoláshoz nyomja meg a gombot, a kikapcsoláshoz pedig nyomja meg ismét.

Javallat: halogén főzőzónákkal rendelkező típusok esetén a fény olyan erős, hogy javasoljuk, ne nézzen a főzőzónára, amikor nincs rajta edény.

IDÓZÍTŐ FUNKCIÓK

2.7 Az óra beállítása 📁. Ha a főzőlap áram alatt van, az óra számjegyei villognak és a 12.00 (2.7.1) jelenik meg. Állítsa be az időt a +, (2.7.2) gombokkal. Ha kihúzta a készüléket, vagy áramszünet esetén, végezze el újra a műveletet.

Az idő módosításához tartsa nyomva 5 másodpercig a gombot (2.7.3). Az óra villogni kezd, és hangjelzést hall. Végezze el a beállítást a +, — gombokkal.

2.8 Az idő kiválasztása.

Az a, b és c típusok esetén: A főzőzóna bekapcsolása és a teljesítmény kiválasztása után az óra 5 másodpercig villog, ez alatt nyomja meg a ⏻ gombot (2.8.1). Válassza ki a kívánt időt a + , -gombokkal (2.8.2). Az öt másodperc eltelte után az időzítő beállítása megtörtént, és az idő megjelenik egy világító ponttal a beállított főzőzóna ikonja alatt (2.8.3). Az időzítés beállításának módosításához, vagy az idő ellenőrzéséhez nyomja meg a beállított főzőzóna ikonját (2.8.4). A programozás törléséhez nyomja meg egyszerre a + , -gombokat (2.8.5).

A d, f, g, h, k, m és o típusok esetén: A

főzőzóna bekapcsolása és a teljesítmény

kiválasztása után nyomja meg az óra + gombját. A zónákon megjelenik a ☐ és a (2.8.6). Nyomja meg a + gombot az időzíteni kívánt zónán és az ☐ villogni kezd (2.8.7). Állítsa be az időt az óra +, gombjával (2.8.8). 5 másodperc elteltével az idő beállítása megtörtént, és a kiválasztott főzőzóna kijelzőjén felváltva látható a teljesítmény és az ☐ jelzés. A beállított idő elteltekor hangjelzés hallható és a ☐ villogni kezd. Az időzítés kikapcsolásához tartsa nyomva a gombot az ☐ ikonon, míg megjelenik a ☐.

Megjegyzés: az időzítő automatikusan kikapcsol, ha az idő kiválasztása 10 másodpercnél hosszabb időt vesz igénybe.

Az e típus esetén: Egy főzőzóna bekapcsolása és a teljesítmény kiválasztása után nyomja meg ismét az időzíteni kívánt főzőzóna kiválasztó gombját. Az + jelzés jelenik meg. (2.8.11). Állítsa be az időt a + (2.8.12) gombokkal, majd nyugtázza a beállítást az időzített főzőzóna kiválasztó gombjának ismételt megnyomásával (2.8.13). A kijelzőn megjelenik a teljesítmény és egy pont, amely azt jelzi, hogy a főzőzóna időzítve van. Az időtartam elteltekor hangjelzés hallható, és megjelenik a - jelzés (2.8.14). A hangjelzés kikapcsolásához nyomja meg bármelyik gombot.

Megjegyzés: ha az idő kiválasztása 10 másodpercnél több időt vesz igénybe, az időzítő automatikusan kikapcsol.

Az időzítővel kapcsolatos észrevételek: Ha a teljesítményszint 9, az időzítő maximális beállítása 60 perc. Egyéb esetekben a maximális beállítás 99 perc.

A beállított idő elteltekor hangjelzés hallható, amíg bármely gombot megnyomja.

PROGRAMOZÁS FUNKCIÓK

2.9 Gyors melegítés. Ez a funkció lehetővé teszi, hogy a készülék gyorsan elérje a maximális hőmérsékletet, majd az elért állandó hőmérsékletet automatikus megtartsa.

Az a, b és c típusok esetén: Egy főzőzónát bekapcsol és a teljesítményt a maximumra állítja. Nyomja meg a ||gombot, és az jelzés jelenik meg a főzőzóna kijelzőjén (2.9.1). Önnek 5 másodperce van a kívánt szint kiválasztásához. Javasoljuk a 3-6 szintek használatát (2.9.2). Öt másodperc elteltével a gyors melegítés beállítása megtörténik, az jelzés és a teljesítmény beállítása jelenik

meg felváltva. A maximális hőmérséklet elérése után az R eltűnik és a teljesítmény állandó marad. A főzőzóna tovább működik a hagyományos módon. Ha ki kívánja kapcsolni a gyors melegítést, nyomja meg a beprogramozott főzőzóna ikonját és válassza ki az új teljesítményt.

A d, f, g, h, j, k, l, m és o típusok esetén:

Válassza ki a főzőzónát és állítsa a maximális teljesítményre a + nyomva tartásával. A 9 és egy pont 9 jelenik meg (2.9.3). Állítsa be a teljesítményt a _ ; gombbal. A 3-6 teljesítmények beállítása javasolt (2.9.4). 5 másodperc elteltével a gyors melegítés beállítása megtörténik, a teljesítmény és egy pont jelenik meg (2.9.5). A maximális teljesítmény elérésekor a tizedespont eltűnik és a főzőzóna a hagyományos módon működik tovább. A funkció kikapcsolásához nyomja meg a beprogramozott főzőzóna gombját és válassza ki az új teljesítményt.

2.10 Az üvegkerámia főzőlapok vezérlése.

Ellenőrizze, hogy a használni kívánt főzőzónát kapcsolta-e be (2.10.1). Állítsa a szabályzót a kívánt helyzetbe, az „on” kontrollámpa bekapcsol (2.10.2), amely a maradékhőt is jelzi a főzőzóna kikapcsolása után.

A dupla vagy nagy főzőzónával rendelkező típusokon a szabályzó balra forgatása a főzőzóna egyik részét, míg jobbra fordítása a teljes főzőzónát vezérli (2.10.3).

2.11 A főzőzóna kikapcsolása. Válassza ki a 0 teljesítményt a kikapcsolni kívánt főzőzónán.

2.12 Maradékhő. A főzőlap használata után a főzőzónák a kiválasztott teljesítménytől függően bizonyos ideig forrók maradnak. A még forró főzőzónákon a H jelzés és egy pont látható. Ne érintse meg ezeket a főzőzónákat, mert megégetheti magát.

Figyelem: a készülék áramtalanítása esetén a visszakapcsoláskor a H ikon nem jelenik meg akkor sem, ha a főzőzóna még forró. Fontos, hogy ezt soha ne felejtse el.

2.13 Gyermekzár funkció. Ezzel a funkcióval megakadályozhatja, hogy a gyermekek kezelni tudják a készüléket. A gyermekzár bekapcsolásához tartsa nyomva 3 másodpercig a gombot. A gyermekzár feloldásához ismételje meg az eljárást.

Javallatok:

• Ügyeljen, hogy az edények ne ütődjenek az üveglaphoz.
• Alumínium edények használata nem javasolt, mert elszínezhetik az üveget, kivéve, ha rozsdamentes acél védőréteggel rendelkezik.
• Ne működtesse a főzőzónákat edény nélkül.
• Az edények alja legyen sík és száraz.
• Ügyeljen arra, hogy az edények átmérője nagyobb vagy azonos legyen a használt főzőzónáéval és a hőforrás közepére helyezze az edényeket.
• Lehetőleg ne mozgassa az edényeket, mert megkarcolhatják az üveget.
• A készüléket kizárólag ételek főzésére használja. Ne használja a főzőlapot munkapultként.
• Ne kerüljön hideg víz közvetlenül a főzőlapra, amikor az forró.

Figyelem: A főzőzónák szakaszos működése nem meghibásodás. A kiválasztott teljesítménytól függően hosszabb vagy rövidebb időközökkel működnek.

• Ne használjon göztisztítót.
• Lehülés után rendszeresen tisztítsa a főzőlap felületét. Ne használjon dörzshatású tisztítószert vagy súrolószivacsot. Szappanos vízzel megnedvesített konyharuhával tisztítsa a készüléket (3.1.1).
• Hetente egyszer tisztítsa meg a készüléket üvegkerámia főzőlapokhoz készült tisztítószerrel. Az üvegkerámia főzőlap tisztításához és karbantartásához javasoljuk VITRO-CLEN használatát.
• A makacs szennyeződések eltávolításához üvegkaparó használata javasolt (3.1.2).
• Ha véletlenül cukor, cukortartalmú anyag vagy műanyag ég a főzőlapra, a lehető leghamarabb távolítsa el a kaparóval,

amíg forró. Ennek elmulasztása esetén elképzelhető, hogy tartós nyoma marad.

- A kaparót csak tökéletes állapotú pengével használja. Ha megsérül, cserélje.

Biztonság

• A főzőlap tápellátását biztosító áramkört minden érintkezőt leválasztó kapcsolóval kell ellátni, melynek érintkezői között a minimális távolság 3 mm legyen.
• A főzőlapot arra jogosult személynek kell üzembe helyeznie, akinek követnie kell a gyártó utasításait és ábráit.
• Az üzembe helyezést az adattáblán feltűntetett maximális teljesítményhez megfelelő méretezéssel és szabványos földeléssel rendelkező tápcsatlakozóval kell megvalósítani.
• A kábel sérülése esetén annak cseréjét biztonsági okokból kizárólag a vevőszolgálat vagy azzal megegyező minősítéssel rendelkező személy végezheti el.
• A készülék belső hőkioldóval rendelkezik, ami túlmelegedés esetén kikapcsolja a főzőlapot.
• Minden használat után kapcsolja ki a készüléket a szabályzóval.
• Ha az üveg felülete megreped vagy eltörik, azonnal húzza ki a készüléket egy esetleges áramütés megelőzése érdekében. Ne használja a főzőlapot az üveg cseréje nélkül (4.1.1).
• Ha valami a vezérlő gombokra ömlik, a főzőlap kikapcsol és figyelmeztető hangjelzés hallható (4.1.2).
• Ha túl hosszú ideig tart nyomva egy érzékelőt, vagy valamilyen tárgy működteti az érzékelőt, a főzőlap kikapcsol és figyelmeztető hangjelzés hallható (4.1.3).
• Ne tegye a forró edényeket az érzékelőkre, mert megégetheti magát, amikor megnyomja azokat (4.1.3).
• Ne engedjen kisgyermekeket a készülékhez, mert a főzőfelület használat közben nagyon forró lehet. Használja a gyermekzárat, hogy

a gyermekek ne játszhassanak a készülék kezelőszerveivel.

• A készüléket nem segítséggel élő személyek általi használatra tervezték.
• Zsírt vagy olajat tartalmazó ételek főzésekor maradjon a készülék közelében, mert az erős hő hatására meggyulladhatnak.
• Ha a főzőlapot fiók fölé szerelte be, ne tároljon éghető anyagokat a fi ókban.

Környezetvédelem

A főzőlap tervezésekor kiemelt figyelmet fordítottunk a környezetvédelemre. Védje Ön is környezetét.

A főzés során a megfelelő teljesítményt használja és válasszon a készíteni kívánt ételhez megfelelő méretű edényeket. A hőátadás akkor a legkedvezőbb, ha a főzőzóna átmérője megegyezik az edény aljának átmérőjével.

A főzés befejezésekor, ha kívánja, a főzőzónán hagyhatja az edényt, így felhasználva a felgyülemlett maradék hőt. Ezzel energiát takarít meg.

Amikor csak lehetséges, használjon fedőt a párolgás által okozott hőveszteség csökkentése érdekében.

Elektromos és elektronikus készülékek hulladékkezelése.

Ne dobja ki a készüléket a háztartási hulladékkal.

Szállítsa a főzőlapot megfelelő hulladékgyűjtő helyre.

A háztartási készülékek újrahasznosításával megelőzhetők az egészségre és környezetre gyakorolt negatív hatások és hozzájárulhat az energia és egyéb erőforrások megtakarításához. További információért kérjük, vegye fel a kapcsolatot a helyi hatóságokkal vagy az üzlettel, ahol a főzőlapot vásárolta.
