GEBRUIKSAANWIJZING MPX 2000 MAC AUDIO

Geachte MAC AUDIO - klant, met uw nieuwe car hifi eindversterker MPX 4000 / MPX 4500 kunt u op soevereine wijze beantwoorden aan uw hoge eisen aan de klankweergave in de auto. De MPX 4000 / MPX 4500 biedt nieuwe kwaliteiten op het gebied van car hifi-weergave in de auto; door de indrukwekkende capaciteitsreserve voor lage bassen, de lage vervormingsfactor of de neutrale weergave. De versterker wordt gekenmerkt door een lage driverstroom, snelle schakeling en een uitmuntende thermische stabiliteit. Door de aaneenschakeling van steeds twee versterkerkanalen tot een versterker in brugbedrijf kan een verbeterde dynamiek worden bereikt in combinatie met een hoger uitgangsvermogen. Beleef hoe dit high tech apparaat op perfecte wijze een groots klankgevoel verleent. Daarmee wensen wij u veel genoegen. Lees de montageaanwijzing a.u.b. volledig door voordat u met de montage van de versterker begint en voordat u deze in bedrijf neemt.

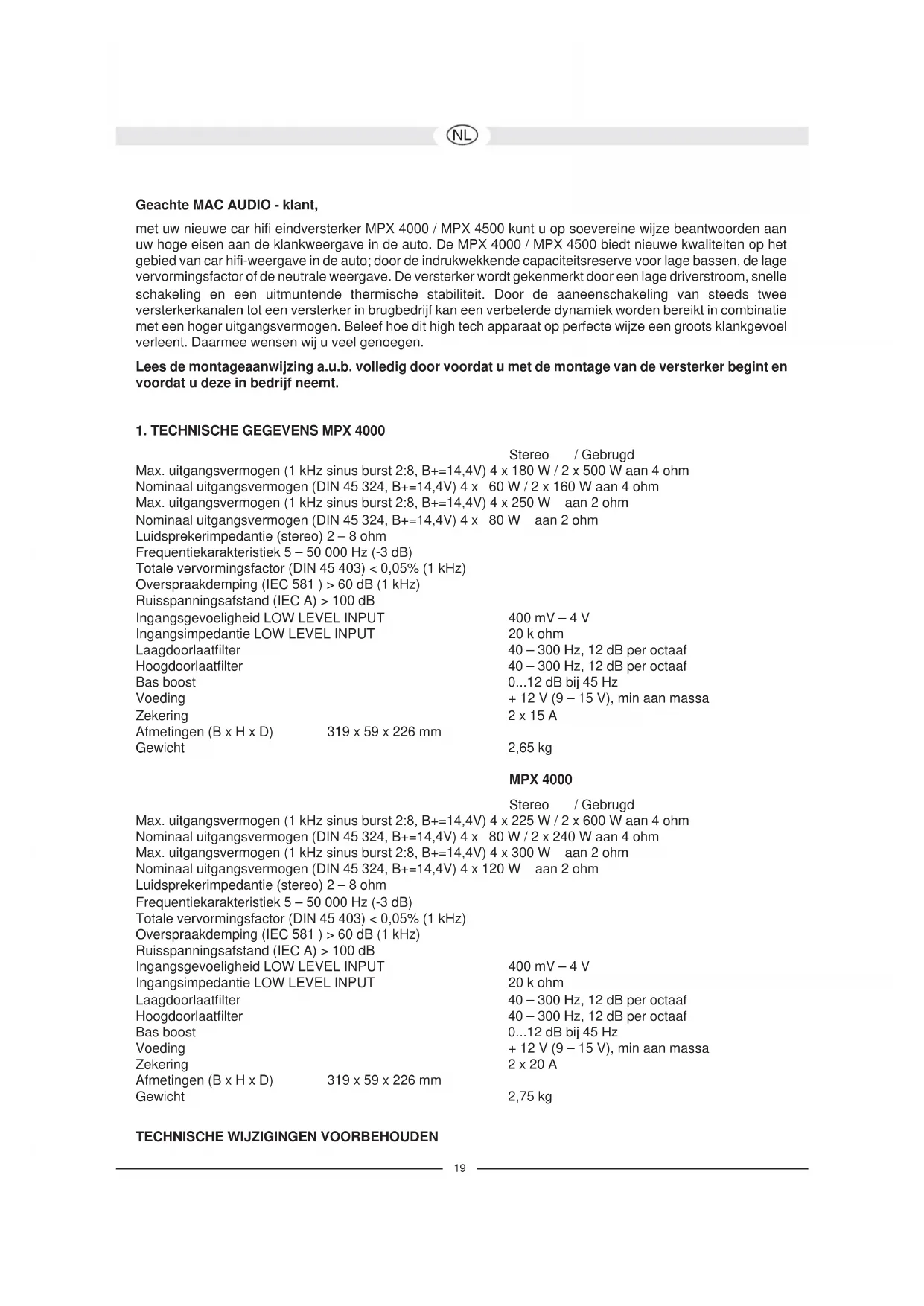

1. TECHNISCHE GEGEVENS MPX 4000

Stereo / Gebrugd Max. uitgangsvermogen (1 kHz sinus burst 2:8, B+=14,4V) 4 x 180 W / 2 x 500 W aan 4 ohm Nominaal uitgangsvermogen (DIN 45 324, B+=14,4V) 4 x 60 W / 2 x 160 W aan 4 ohm Max. uitgangsvermogen (1 kHz sinus burst 2:8, B+=14,4V) 4 x 250 W aan 2 ohm Nominaal uitgangsvermogen (DIN 45 324, B+=14,4V) 4 x 80 W aan 2 ohm Luidsprekerimpedantie (stereo) 2 – 8 ohm Frequentiekarakteristiek 5 – 50 000 Hz (-3 dB) Totale vervormingsfactor (DIN 45 403) < 0,05% (1 kHz) Overspraakdemping (IEC 581 ) > 60 dB (1 kHz) Ruisspanningsafstand (IEC A) > 100 dB Ingangsgevoeligheid LOW LEVEL INPUT 400 mV – 4 V Ingangsimpedantie LOW LEVEL INPUT 20 k ohm Laagdoorlaatfilter 40 – 300 Hz, 12 dB per octaaf Hoogdoorlaatfilter 40 – 300 Hz, 12 dB per octaaf Bas boost 0...12 dB bij 45 Hz Voeding + 12 V (9 – 15 V), min aan massa Zekering 2 x 15 A Afmetingen (B x H x D) 319 x 59 x 226 mm Gewicht 2,65 kg MPX 4000 Stereo / Gebrugd Max. uitgangsvermogen (1 kHz sinus burst 2:8, B+=14,4V) 4 x 225 W / 2 x 600 W aan 4 ohm Nominaal uitgangsvermogen (DIN 45 324, B+=14,4V) 4 x 80 W / 2 x 240 W aan 4 ohm Max. uitgangsvermogen (1 kHz sinus burst 2:8, B+=14,4V) 4 x 300 W aan 2 ohm Nominaal uitgangsvermogen (DIN 45 324, B+=14,4V) 4 x 120 W aan 2 ohm Luidsprekerimpedantie (stereo) 2 – 8 ohm Frequentiekarakteristiek 5 – 50 000 Hz (-3 dB) Totale vervormingsfactor (DIN 45 403) < 0,05% (1 kHz) Overspraakdemping (IEC 581 ) > 60 dB (1 kHz) Ruisspanningsafstand (IEC A) > 100 dB Ingangsgevoeligheid LOW LEVEL INPUT 400 mV – 4 V Ingangsimpedantie LOW LEVEL INPUT 20 k ohm Laagdoorlaatfilter 40 – 300 Hz, 12 dB per octaaf Hoogdoorlaatfilter 40 – 300 Hz, 12 dB per octaaf Bas boost 0...12 dB bij 45 Hz Voeding + 12 V (9 – 15 V), min aan massa Zekering 2 x 20 A Afmetingen (B x H x D) 319 x 59 x 226 mm Gewicht 2,75 kg

• Traploos instelbare hoog- en laagdoorlaatfilter

• Traploos regelbare bascorrectie

• Instelbare ingangsgevoeligheid

• Brugbaar 4-/3-/2-kanaals bedrijf

• Elektronische contactverbreker tegen kortsluiting, gelijkspannings-offset en boventemperatuur

• Mute-schakeling ter onderdrukking schakelklikken

• Laagniveau-uitgangen (cinch voetjes) voor de aansluiting van een subwoofer-versterker

• Bedrijfsindicatie (groene LED) en overbelastingsindicatie (rode LED)

3. BELANGRIJKE INSTRUCTIES VOOR DE MONTAGE

• Dit apparaat is uitsluitend geschikt voor de aansluiting op een 12 volt systeem met negatieve massa.

• De warmte die wordt afgegeven bij de krachtafgifte vereist een plaat van montage met voldoende luchtcirculatie. Het is van groot belang dat de koelribben van de warmteafleider niet tegen een plaat of een oppervlak aanliggen waardoor de luchtcirculatie negatief zou kunnen worden beïnvloed. De versterker mag niet in kleine of ongeventileerde ruimten (bv. holte voor het reservewiel of onder de vloerbedekking van de auto) worden geïnstalleerd. De montage in de kofferbak verdient aanbeveling.

• Monteer de versterker dusdanig dat hij verreweg is beveiligd tegen schokken, vuil en stof.

• Let er op dat de in-/uitvoersnoeren ver genoeg van de stroomtoevoerkabels verwijderd zijn omdat er anders gevaar bestaat voor stoorinstraling.

• Let er op dat de zekering en de bedieningselementen na de montage toegankelijk zijn.

• Het vermogen en de betrouwbaarheid van de installatie is afhankelijk van de kwaliteit van de montage. Laat de montage bij voorkeur door een vakbedrijf doorvoeren. Dat geldt vooral voor een installatie met verschillende luidsprekers of voor een complex meerwegsysteem.

Belangrijke aanwijzing: scheid voordat u met de installatie begint de plusklem van de motoraccu. Zo voorkomt u kortsluiting. De elektrische leidingen die over het algemeen voor auto's worden toegepast in boordnetten zijn niet voldoende svoor de behoefte van een eindversterker. Let er op dat de elektrische leidingen naar GND en naar +12 V klem voldoende gemissioneerd zijn. Voor de verbinding van de accu naar de stroomklemmen van de versterker dient een kabeldoorsnede van ten minste 12 mm² te worden gebruikt. Maak eerst de verbinding tussen de GND-klem en de versterker en de minpool en de accu. Een goede verbinding is van groot belang. Verwijder vuil zorgvuldig van het aansluitingspunt van de accu. Een losse aansluiting kan storing, storend geluid of vervorming veroorzaken. De versterkeraansluiting +12 V wordt nu met een stroomkabel met geïntegreerde zekering met de plus-pool van de accu verbonden. De zekering moet zich in de buurt van de accu bevinden, de kabel van de pluspool van de accu naar de zekering mag uit veiligheidsoverwegingen niet langer zijn dan max. 60 cm. Plaats de zekering pas na afloop van alle installatiewerkzaamheden inclusief luidsprekeraansluitingen. Sluit nu de afstandsbedieningsleiding van de car hifi receiver aan op de besturingsbus REM van de versterker. Voor de verbinding tussen de REMOTE-aansluiting van de versterker en het bedieningsapparaat is een kabel met een dwarsdoorsnede van 0,75 mm² voldoende.21

Bij installatie van de audiokabel tussen de cinchuitgang van de autoradio en de cinchingang van de versterker in de auto dient er zo mogelijk voor gezorgd te worden dat de audiokabel en de voedingskabel niet aan dezelfde kant van de auto worden gelegd. Het verdient de voorkeur de kabels ruimtelijk gescheiden te installeren, d.w.z. de stroomkabel in de linkerkabelschacht en de audiokabel in de rechterkabelschacht of omgekeerd. Hierdoor wordt beïnvloeding van het audiosignaal door stroomstoringen voorkomen.

4.3 LUIDSPREKERAANSLUITINGEN

• In de standaard bedrijfsmodus (dat betekent telkens een luidspreker aan elk afzonderlijk versterkerkanaal) bedraagt de kleinste afsluitweerstand 2 ohm per kanaal.

• In brugmodus (telkens twee versterkeruitgangen samen geschakeld) wordt de kleinste afsluitweerstand verdubbeld tot op 4 ohm.

• In Tri-modus mag de impedantie niet minder bedragen dan 2 ohm per kanaal.

• Sluit de luidspreker minklemmen nooit aan op het chassis van het voertuig.

• Verbind de +12 V voedingsspanning nooit met een luidsprekeruitgang. Hierdoor wordt de versterkeruitgangstrap verwoest. Indien de versterker met lagere afsluitwaarden of zoals boven beschreven fout wordt bedreven, kan hierdoor de versterker zelf en de luidspreker worden beschadigd. In dit geval vervalt de garantie.

De ingangsgevoeligheid kan aan elke autoradio of cassettedeck worden aangepast. Draai de volumeregelaar van uw radio op gemiddeld volume en stel dan de ingangsniveauregelaar (3) en (4) dusdanig in, dat er een gemiddelde geluidssterkte hoorbaar is. Bij deze instelling zijn over het algemeen voldoende capaciteitsreserves bij een optimale ruisspanningsafstand gegarandeerd. ATTENTIE: harde testsignalen slechts kortstondig weergeven om schade van de luidspreker te vermijden.

5.2 LAAGDOORLAATFILTER MET REGELBARE KANTELFREQUENTIE

Als de versterker als subwooferversterker wordt gebruikt, zet de schakelaar (9) resp. (10) dan op „LPF“. Stel met de regelaar (7) resp. (8) de gewenste kantelfrequentie in. Met deze instelling kan de filter worden aangepast aan de betreffende laagweergever. De hoge flanksteilheid van de filter zorgt voor een exacte daling van gemiddelde en hoge frequentiebereiken.

5.3 HOOGDOORLAATFILTER MET REGELBARE KANTELFREQUENTIE

Als de versterker wordt gebruikt als versterker voor satellietluidsprekers (midden-/hogetonenluidsprekers) zet de regelaar (9) resp. (10) dan op „HPF“. Stel met regelaar (11) resp. (12) de gewenste kantelfrequentie in. Op die wijze worden alleen frequenties boven de ingestelde kantelfrequentie versterkt. Hierdoor kan vervorming door te grote membraanslag bij lage frequenties en kleine satellietluidsprekers effectief wordt gereduceerd zonder dat dit een negatieve invloed heeft op het lagetoonniveau.

Met behulp van de bas-boost-functie (5 resp. 6) wordt een opduw of correctie van de onderste basfrequenties bereikt.22

Het ingangssignaal van de LINE INPUT aansluitingen CH1, CH2, CH3, CH4 (1 en 2, afb. 7) wordt opgeteld en direct doorgegeven aan de uitgangen LINE OUT (14). De LINE OUT aansluitingen maken de aansluiting van een subwooferversterker zonder extra T-stukken en kabel mogelijk.

AFB. 1 STROOMVOORZIENING-/AFSTANDSBEDIENINGS-AANSLUITINGEN

(1) Aansluitklem GND voor de massa, naar de minpool van de accu (2) Aansluitklem REM voor afstandsbediening (3) Aansluitklem voor + 12 V accuspanning (4) Accu (5) Kabelzekering (6) Voor de aansluiting voor de automatische antenne van uw autoradio Als uw autoradio niet is voorzien van een aansluiting voor de automatische antenne, wordt deze kabel met de plus-pool (+) aangesloten op het contactslot. In dit geval dient er een in-/uitschakelaar tussen te worden geschakeld. Let er op dat deze schakelaar uitgeschakeld wordt als de versterker niet wordt gebruikt.

AFB. 2 4 KANAAL - BEDRIJF

Als de versterker door een autoradio met 4 uitgangskanalen wordt gestuurd en 4 luidsprekers moet bedrijven, dan dienen de aansluitingen en instellingen overeenkomstig afbeelding 2 te worden doorgevoerd: (1) Naar de autoradio, uitgang links voor (2) Naar de autoradio, uitgang rechts voor (3) Naar de autoradio, uitgang links achter (4) Naar de autoradio, uitgang rechts achter (5) Luidspreker links voor (6) Luidspreker rechts voor (7) Luidspreker links achter (8) Luidspreker rechts achter

AFB. 3/4 3 KANAAL - MODUS

In de 3-kanaal-modus wordt er gebruik gemaakt van de hoogdoorlaatfilter voor de kanalen 1/2 en de laagdoorlaatfilter voor de kanalen 3/4. Zie alinea 5 voor de toepassing hiervan. AFB. 3 Als de versterker door een autoradio met stereo-uitgang wordt gestuurd en stereo-satellietluidsprekers en een subwoofer moet bedrijven, dan dienen de aansluitingen en instellingen overeenkomstig afbeelding 3 te worden doorgevoerd (1) Naar de autoradio, uitgang links (2) Naar de autoradio, uitgang rechts (3) Satellietluidsprekers links (4) Satellietluidsprekers rechts (5) Subwoofer23

AFB. 4 Als de versterker door een autoradio met stereo-uitgang en een separate subwoofer-uitgang wordt gestuurd en stereo-satellietluidsprekers en een subwoofer moet bedrijven, dan dienen de aansluitingen en instellingen overeenkomstig afbeelding 4 te worden doorgevoerd: (1) Naar de autoradio, uitgang links (2) Naar de autoradio, uitgang rechts (3) Naar de autoradio, subwoofer-uitgang (4) Satellietluidsprekers links (5) Satellietluidsprekers rechts (6) Subwoofer

AFB. 5 2 KANAAL - MODUS

Als de versterker voor het bedrijf van een tweede subwoofer een hoger vermogen moet bereiken, dan dienen de aansluitingen en instellingen overeenkomstig afbeelding 5 te worden doorgevoerd. Het gebruik van de toegepaste laagdoorlaatfilter wordt in hoofdstuk 5 beschreven. (1) Naar de autoradio, uitgang links (2) Naar de autoradio, uitgang rechts (3) Subwoofer (4) Subwoofer AFB. 6 GEBRUIK ALS VERSTERKER VOOR 4 SATELLIETLUID-SPREKERS EN EEN SUBWOOFER MET TOEPASSING VAN EEN EXTRA 1-KANAAL VERSTERKER (MPX MONO) (1) Naar de autoradio, uitgang links voor (2) Naar de autoradio, uitgang rechts voor (3) Naar de autoradio, uitgang links achter (4) Naar de autoradio, uitgang rechts achter (5) Luidspreker links voor (6) Luidspreker rechts voor (7) Luidspreker links achter (8) Luidspreker rechts achter (9) Subwoofer

AFB. 7 BEDIENINGSELEMENTEN EN EN-/UITGANGEN

(1) Laagniveau-ingangen (kanaal 1/2, voor) (2) Laagniveau-ingangen (kanaal 3/4, achter) (3) Ingangsniveauregelaar kanaal 1/2 (4) Ingangsniveauregelaar kanaal 3/4 (5) Bas-boost- regelaar (kanaal 1/2, voor) (6) Bas-boost- regelaar (kanaal 3/4, achter) (7) Kantelfrequentie-regelaar voor de laagdoorlaat (kanaal 1/2) (8) Kantelfrequentie-regelaar voor de laagdoorlaat (kanaal 3/4) (9) Keuzeschakelaar FULL / LPF (laagdoorlaatfilter) / HPF (hoogdoorlaatfilter) voor kanaal 1/2 (10) Keuzeschakelaar FULL / LPF (laagdoorlaatfilter) / HPF (hoogdoorlaatfilter) voor kanaal 3/4 (11) Kantelfrequentie-regelaar voor de hoogdoorlaat (kanaal 1/2) (12) Kantelfrequentieregelaar voor de hoogdoorlaat (kanaal 3/4) (13) Kanaalmodus-keuzeschakelaar (14) Laagniveau-uitgangen (Totaalsignaal uit CH1, CH2, CH3, CH4)24
