das Modul nicht richtig installiert. Modulsitz und -verriegelung prüfen. Damit sind die Erläuterungen zum Austauschen des Tonermoduls abgeschlossen.Beknopte handleiding voor de gebruiker WorkCentre 7228/7235/7245 701P44879OPMERKING: BLAUWE titels zijn voor IT-beheerders, GROENE voor eindgebruikers RODE betekenen dat er iets aan de hand is met het apparaat. De gebruikersinterface kan variëren, afhankelijk van de configuratie van het apparaat. Microsoft, MS-DOS, Windows, Windows NT, Microsoft Network, en Windows Server zijn handelsmerken of gedeponeerde handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen. Novell, NetWare, IntranetWare en NDS zijn gedeponeerde handelsmerken van Novell, Inc. in de Verenigde Staten en andere landen. Adobe, Acrobat, PostScript, PostScript3, en PostScript Logo zijn handelsmerken van Adobe Systems Incorporated. Apple, AppleTalk, EtherTalk, LocalTalk, Macintosh, MacOS en TrueType zijn handelsmerken van Apple Computer, Inc., gedeponeerd in de VS en andere landen. HP, HPGL, HPGL/2, en HP-UX zijn gedeponeerde handelsmerken van Hewlett- Packard Corporation. Alle product-/merknamen zijn (gedeponeerde) handelsmerken van de respecti eve houders. Gegevens die op de harde schijf zijn opgeslagen, kunnen verloren gaan als gevolg van een fout in de harde schijf. Xerox is niet verantwoordelijk voor directe of indirecte schade voortvloeiende uit of veroorzaakt door een dergelijk gegevensverlies. X erox is niet verantwoordelijk voor het uitvallen van apparaten ten gevolge van een computervirus of hacking. Belangrijk (1) Deze handleiding is auteursrechtelijk beschermd. Alle rechten voorbehouden. Volgens de wet op het auteursrecht mag deze handleiding niet geheel of gedeeltelijk worden gekopieerd of aangepast zonder schriftelijke toestemming van de uitgever. (2) Delen van deze handleiding kunnen zonder voorafgaande kennisgeving worden gewijzigd. (3) Opmerkingen over onduidelijk, foutieve of ontbrekende tekst of pagina's is welkom. (4) Nooit een procedure op het apparaat uitvoeren die niet specifiek in deze handleiding staat vermeld. Ongeoorloofde handelingen kunnen resulteren in defecten of ongelukken. Xerox is niet aansprakelijk voor problemen voortvloeiende uit het ongeoorloofde gebruik van de apparatuur. De export van dit product is strikt beperkt volgens de wetten inzake ruil en handel met het buitenland van Japan en/of de exportregelingen van de Verenigde Staten. Xerox en Ethernet zijn gedeponeerde handelsmerken.WorkCentre 7228/7235/7245 WorkCentre 7228/7235/7245 Beknopte handleiding voor de gebruiker Inhoudsopgave Bedieningspaneel Een configuratie-overzicht afdrukken

Auditron instellen 19 Eenvoudig LAN-faxen Miniatuur gebruiken Kostentellers

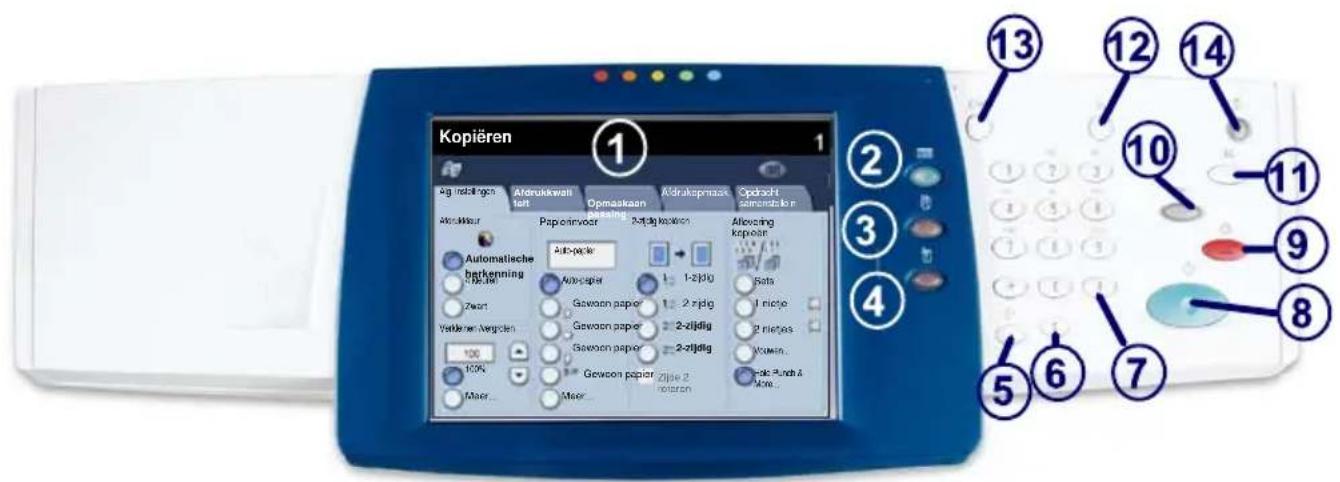

27WorkCentre 7228/7235/7245 WorkCentre 7228/7235/7245 Beknopte handleiding voor de gebruiker Bedieningspaneel

Aanraakscherm Op het aanraakscherm kunt u alle beschikbare programmeerfuncties selecteren. Op het aanraakscherm verschijnen ook de procedures voor het oplossen van problemen en algemene apparaatgegevens. De toets Diensten Weergave van de opdrachttoepassingen op het aanraakscherm. Opdrachtstatus Weergave van de status van de opdracht op het aanraakscherm.

Apparaatstatus Weergave van de huidige status van het apparaat op het aanraakscherm. Alg. instellingenPapierinvoer2-zijdig kopiërenAfdrukkleurAutomatische herkenningZwartMeer... Kopiëren Opdracht samenstelle nAfdrukkwali teit OpmaakaanpassingAfdrukopmaakAflevering kopieën4 kleurenVerkleinen /vergrotenMeer... 100% Auto-papier1 1-zijdig1 2-zijdig2-zijdig2-zijdigZijde 2 roteren Sets 1 nietje2 nietjesVouwen...Hole Punch & More...Gewoon papierGewoon papierAuto-papierGewoon papierGewoon papierWorkCentre 7228/7235/7245 WorkCentre 7228/7235/7245 Beknopte handleiding voor de gebruiker Bedieningspaneel

Kiespauze Pauze opnemen in een telefoonnummer bij het versturen van een fax. Taal Tekst weergeven in een andere taal (indien aanwezig).

Het kiesteken of indicatie van een groepskiesnummer. Onderbreken Huidige kopieeropdracht tijdelijk onderbreken om een andere opdracht met voorrang uit te kunnen voeren. Wissen Wissen van numerieke waarden of van het laatst ingevoerde cijfer. Aan-/afmelden Biedt door een toegangscode beveiligde toegang tot de instelhulpprogramma's voor het wijzigen van de standaardinstellingen van het apparaat. Start Opdracht starten Stop Stopt de huidige opdracht tijdelijk. De aanwijzingen opvolgen om de opdracht te annuleren of voort te zetten. Alles wissen Eenmaal indrukken: herstellen van de standaardinstellingen en weergeven van het eerste scherm van het huidige pad. Tweemaal indrukken: herstellen van alle fabrieksinstellingen voor het apparaat.

Energiespaarstand Geeft aan of het apparaat in de energiebesparingsstand staat. Heft tevens de huidige energiespaarstand op.WorkCentre 7228/7235/7245 WorkCentre 7228/7235/7245 Beknopte handleiding voor de gebruiker Papierinstellingen Volg de onderstaande procedure om de papiersoort en het papierformaat nauwkeurig in te stellen: Druk op de toets Instellingen wijzigen.

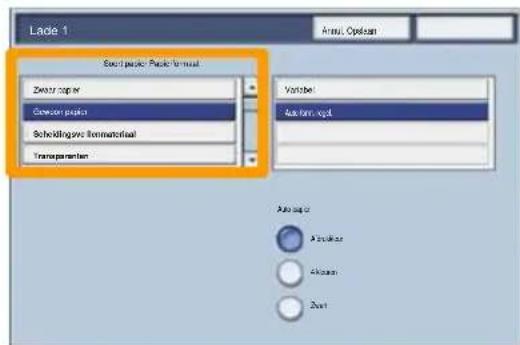

Selecteer de gewenste papiersoort in de lijst die op het aanraakscherm wordt weergegeven.

VOORZICHTIG: het is heel belangrijk dat u de juiste instellingen voor Papiersoort en Papierformaat gebruikt voor het afdrukmateriaal dat in de papierladen is geplaatst. Als u niet de juiste papiersoort en het juiste papierformaat heeft ingesteld, kan hiermee de fusereenheid worden beschadigd. Wanneer er afdrukmateriaal in een lade is geplaatst, wordt het scherm Papierlade-instellingen weergegeven op het aanraakscherm. Instellingen wijzigen Annul.Bevestigen Lade 1

Annul. Opslaan Lade 1 Zwaar papierTransparantenScheidingsve llenmateriaalGewoon papierVariabelAuto-form.-regel.Auto-papierAfdrukkleur4 kleurenZwartSoort papier PapierformaatWorkCentre 7228/7235/7245 WorkCentre 7228/7235/7245 Beknopte handleiding voor de gebruiker Papierinstellingen Selecteer het gewenste papierformaat in de lijst die op het aanraakscherm wordt weergegeven.

Druk op de toets Opslaan.

Druk op de toets Opslaan.

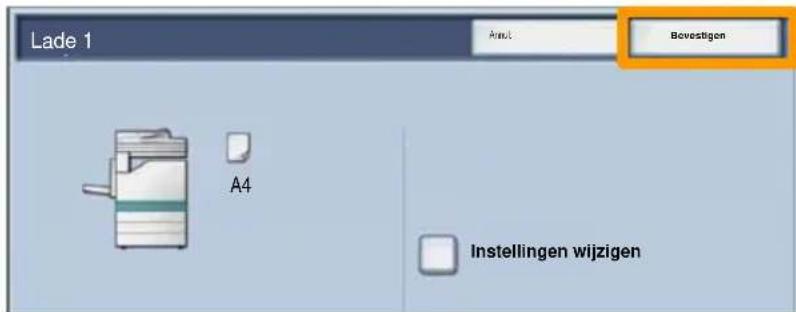

Gebruik de toets Bevestigen.

Instellingen wijzigen Annul. Bevestigen Lade 1

Annul. Opslaan Lade 1WorkCentre 7228/7235/7245 WorkCentre 7228/7235/7245 Beknopte handleiding voor de gebruiker Katern maken OPMERKING: in dit voorbeeld wordt het gebruik van een PCL-printerdriver beschreven. Klik op de toets Eigenschappen.

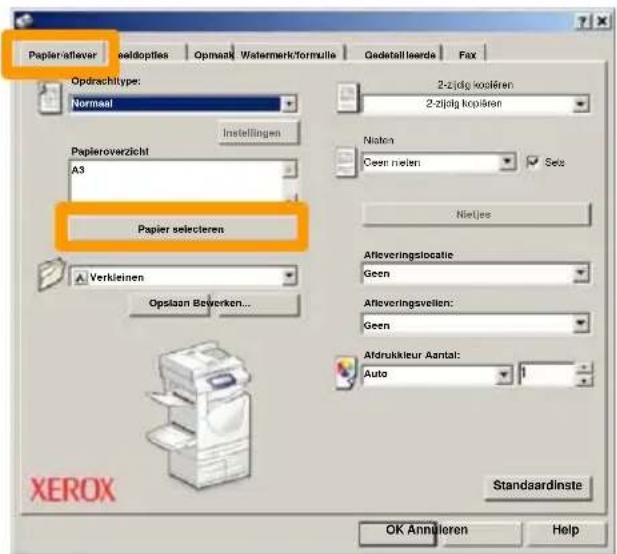

Klik op het tabblad Papier/aflevering.

Klik op de toets Papier selecteren.

Klik op de toets OK.

Klik op de vervolgkeuzelijst Papierformaat en selecteer het gewenste papierformaat.

Selecteer op uw werkstation de optie Afdrukken in de toepassing die u gebruikt. Papier selecteren Watermerk/formuliePapier/aflever Beeldopties Opmaak Gedetailleerde Fax Help OK Annuleren Standaardinste Opdrachttype: Papieroverzicht 2-zijdig kopiëren Nieten Afleveringslocatie Afleveringsvellen: Afdrukkleur Aantal: Opslaan Bewerken... Nietjes Instellingen Sets 2-zijdig kopiëren Geen nieten Geen Geen Auto Verkleinen

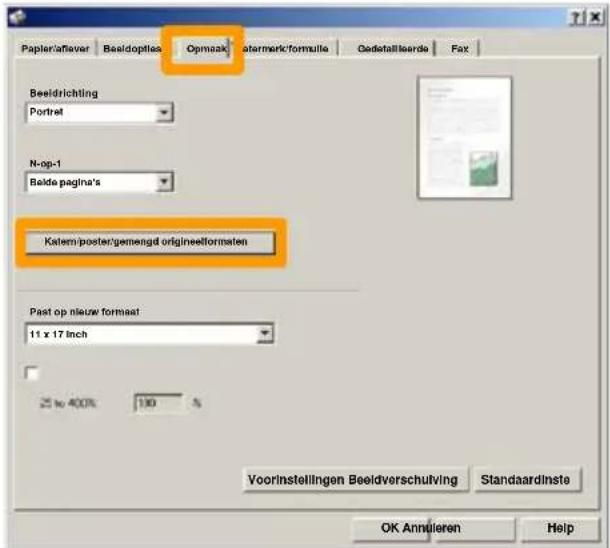

NormaalWorkCentre 7228/7235/7245 WorkCentre 7228/7235/7245 Beknopte handleiding voor de gebruiker Katern maken Klik op het tabblad Opmaak.

Klik op de toets Katern/poster/gemengd origineelformaten.

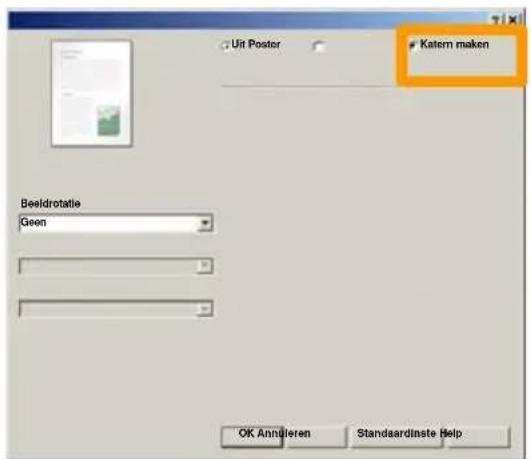

Klik op de optie Katern maken.

Klik op de toets OK om het scherm Katern maken te sluiten.

Klik op de toets OK om het scherm Eigenschappen te sluiten.

Voer het gewenste aantal afdrukken in en klik vervolgens op de toets OK.

Klik eventueel op de toets OK om mogelijke conflicten op te lossen.

Voorinstellingen Beeldverschuiving Watermerk/formuliePapier/aflever Beeldopties Opmaak Gedetailleerde Fax Katern/poster/gemengd origineelformaten Help OK Annuleren Standaardinste Past op nieuw formaatN-op-1Beeldrichting11 x 17 inchPortretBeide pagina's Katern maken Beeldrotatie Uit Poster Geen Standaardinste Help OK AnnulerenWorkCentre 7228/7235/7245 WorkCentre 7228/7235/7245 Beknopte handleiding voor de gebruiker Beveiligde afdruk Selecteer op uw werkstation de optie Afdrukken in de toepassing die u gebruikt. Klik op de toets Eigenschappen.

Klik op het tabblad Papier/aflevering.

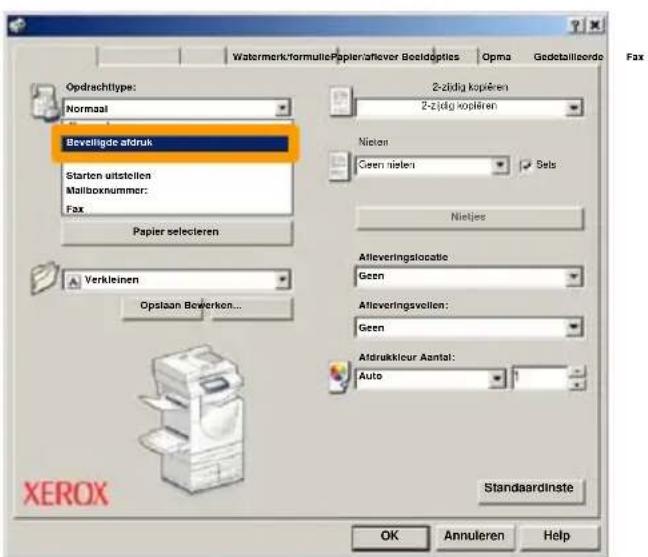

Klik op het veld Opdrachttype.

Klik op de optie Beveiligde afdruk.

OPMERKING: in dit voorbeeld wordt het gebruik van een PCL-printerdriver beschreven. Papier selecteren Watermerk/formuliePapier/aflever Beeldopties Opma Gedetailleerde Fax Help

Annuleren Standaardinste Opdrachttype: 2-zijdig kopiëren Nieten Afleveringslocatie Afleveringsvellen: Afdrukkleur Aantal: Opslaan Bewerken... Nietjes Sets 2-zijdig kopiëren Geen nieten Geen Geen Auto Verkleinen Normaal Beveiligde afdruk Normaal Proefafdruk Starten uitstellen Mailboxnummer: FaxWorkCentre 7228/7235/7245 WorkCentre 7228/7235/7245 Beknopte handleiding voor de gebruiker Beveiligde afdruk Voer het gewenste aantal afdrukken in en klik vervolgens op de toets OK.

Papier selecterenWatermerk/formuliePapier/aflever Beeldopties Opma Gedetailleerde Fax Help

Annuleren Standaardinste Opdrachttype:2-zijdig kopiërenBeveiligde afdruk2-zijdig kopiërenInstellingenNietenPapieroverzichtGeen nieten Sets

AfleveringslocatieAfleveringsvellen:Afdrukkleur Aantal:Opslaan Bewerken...Nietjes Geen Geen Auto Verkleinen

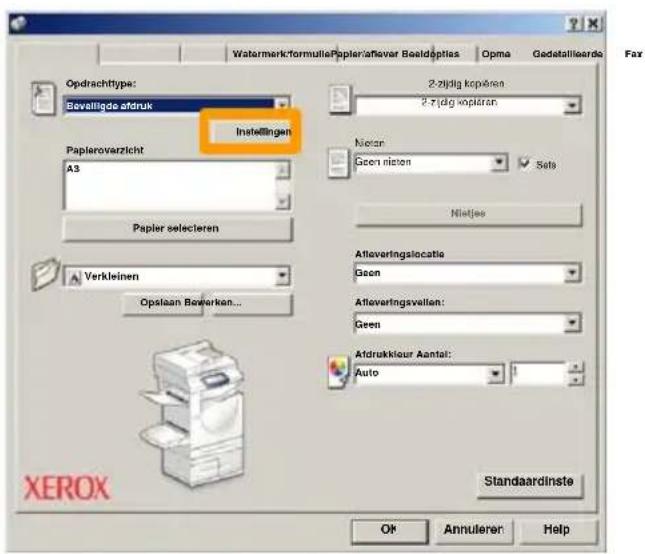

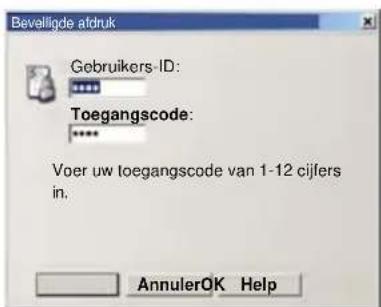

Klik op de toets Instellingen. Typ uw gebruikers-ID en een toegangscode van 1-12 cijfers in de desbetreffende velden, en klik vervolgens op de toets OK.

Klik op de toets OK.

Help Toegangscode: Voer uw toegangscode van 1-12 cijfers in. Beveiligde afdruk Gebruikers-ID: AnnulerOKWorkCentre 7228/7235/7245 WorkCentre 7228/7235/7245 Beknopte handleiding voor de gebruiker Beveiligde afdruk Druk op de toets Opdrachtstatus in het bedieningspaneel van het apparaat. Druk op het tabblad Opgeslagen documenten.

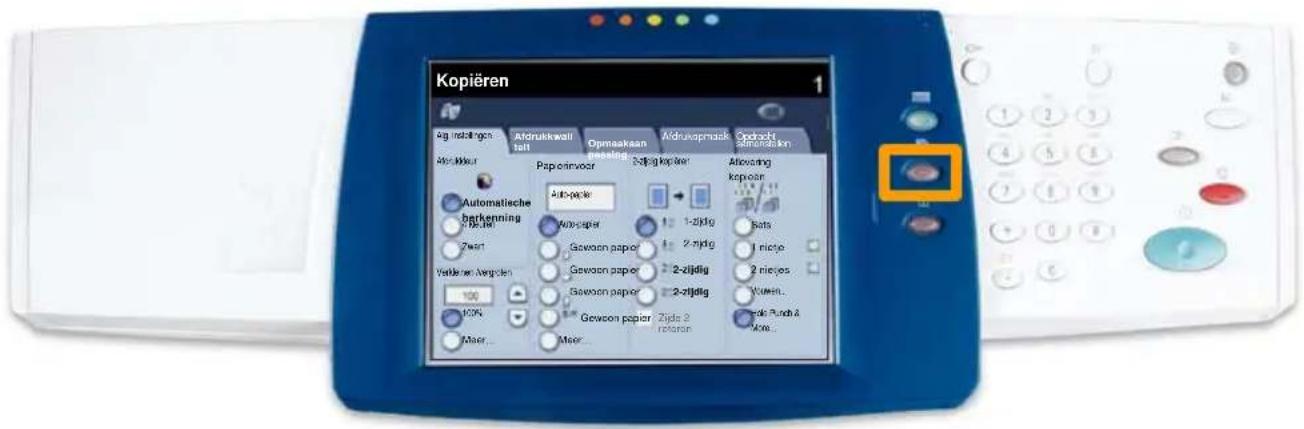

Druk op de toets Beveiligde afdruk.

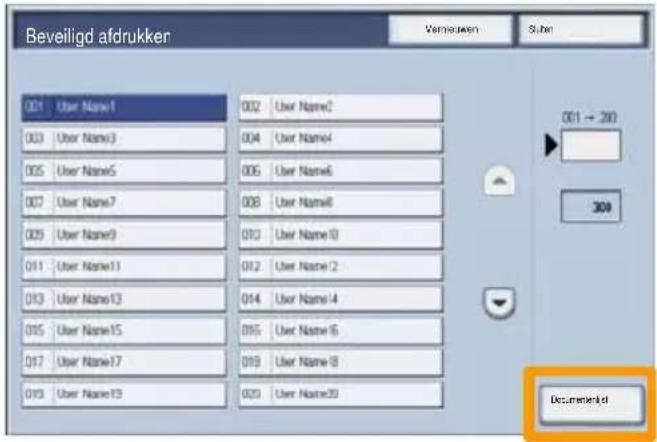

Selecteer een Gebruikers-ID.

Alg. instellingenPapierinvoer2-zijdig kopiërenAfdrukkleurAutomatische herkenningZwartMeer... Kopiëren Opdracht samenstellenAfdrukkwali teit OpmaakaanpassingAfdrukopmaakAflevering kopieën4 kleurenVerkleinen /vergrotenMeer... 100% Auto-papier1 1-zijdig1 2-zijdig2-zijdig2-zijdigZijde 2 roteren Sets 1 nietje2 nietjesVouwen...Hole Punch & More...Gewoon papierGewoon papierAuto-papierGewoon papierGewoon papier Uitgesteld afdrukkenBeveiligd afdrukken Openbare mailbox Uitgesteld afdrukken Alle voltooide opdrachtenOpgeslagen documenten ProefafdrukWorkCentre 7228/7235/7245 WorkCentre 7228/7235/7245 Beknopte handleiding voor de gebruiker Beveiligde afdruk Druk op de toets Documentenlijst.

Voer uw toegangscode van 1-12 cijfers in.

Druk op de toets Bevestigen.

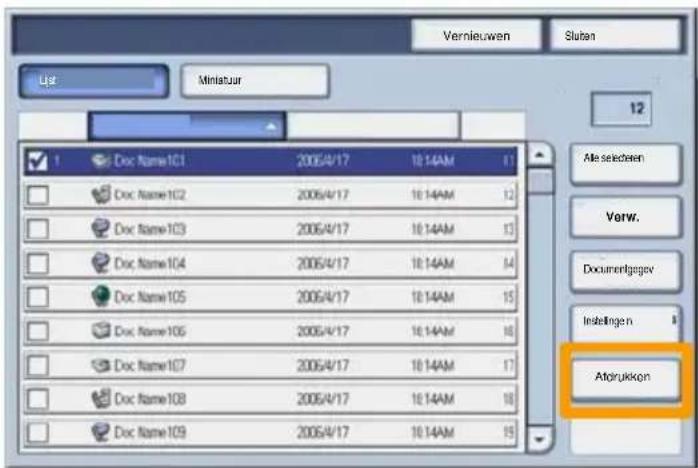

Selecteer uw document en druk op Afdrukken.

Druk op de toets Afdrukken en verwijderen of op de toets Afdrukken en opslaan.

Uw document wordt afgeleverd in de opvangbak. VernieuwenSluiten Beveiligd afdrukken Documentenlijst Vernieuwen Sluiten Afdrukken Miniatuur Verw. Documentgegev Instellinge n Alle selecteren LijstWorkCentre 7228/7235/7245 WorkCentre 7228/7235/7245 Beknopte handleiding voor de gebruiker Eenvoudig LAN-faxen Open de printerdriver

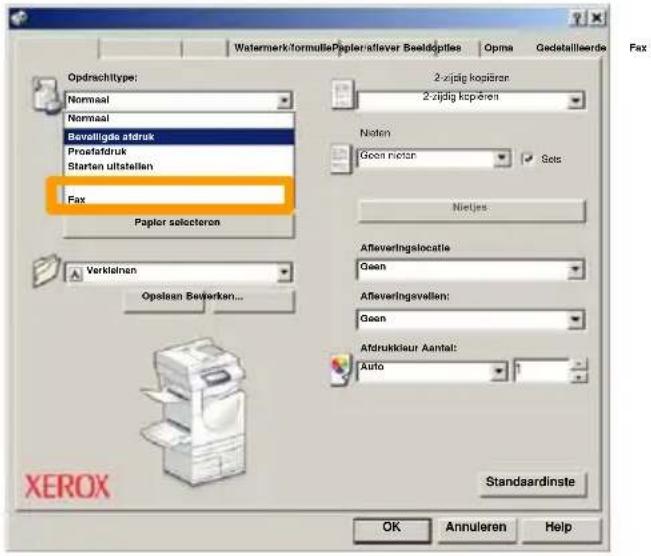

Selecteer Faxen als de opdrachtsoort

De gegevens van de ontvanger invoeren

Papier selecteren Watermerk/formuliePapier/aflever Beeldopties Opma Gedetailleerde Fax Help

Annuleren Standaardinste Opdrachttype: 2-zijdig kopiëren Nieten Afleveringslocatie Afleveringsvellen: Afdrukkleur Aantal: Opslaan Bewerken... Nietjes Sets 2-zijdig kopiëren Geen nieten Geen Geen Auto Verkleinen Normaal Beveiligde afdruk Normaal Proefafdruk Starten uitstellen Mailboxnummer: Fax HelpOK AnnulerenWatermerk/formuliPapier/afleverBeeldoptiesOp Gedetailleerde FaxResolutieVerzendrapportNormaal Fijn Superfijn (400dpi)Superfijn (600dpi)Overzichten afdrukkenAlleen fouten Geen Kopregel verzendenStandaardinstellingenAdresboekWorkCentre 7228/7235/7245 WorkCentre 7228/7235/7245 Beknopte handleiding voor de gebruiker Eenvoudig LAN-faxen De faxopties instellen

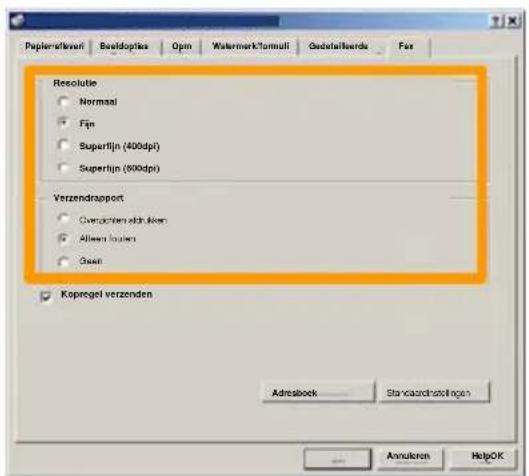

De koptekstopties instellen

Wanneer u alle gewenste opties hebt geselecteerd, selecteert u OK. Selecteer OK in het scherm van de printerdriver en OK in het afdrukscherm. Het scherm Faxbevestiging wordt weergegeven met de lijst ontvangers die u hebt gekozen. Als u wijzigingen wilt aanbrengen, selecteert u Bewerken. Als de gegevens juist zijn, selecteert u de toets OK waarna uw fax naar de faxwachtrij van het apparaat wordt gestuurd om de fax te verzenden. De fax verzenden

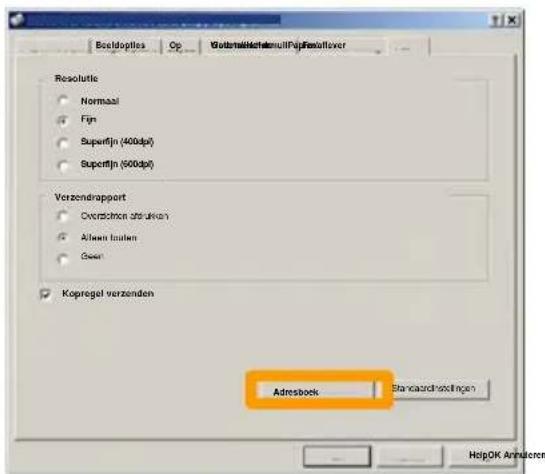

HelpOK Annuleren Watermerk/formuliPapier/afleveri Beeldopties Opm Gedetailleerde Fax Resolutie Verzendrapport Normaal Fijn Superfijn (400dpi) Superfijn (600dpi) Overzichten afdrukken Alleen fouten Geen Kopregel verzenden Standaardinstellingen AdresboekWorkCentre 7228/7235/7245 WorkCentre 7228/7235/7245 Beknopte handleiding voor de gebruiker Miniatuur gebruiken Vernieuwen Sluiten Afdrukken Miniatuur Verw. Documentgegev Instellingen Alle selecteren Lijst Naam mailbox Miniatuur is een optionele toepassing en is misschien niet op uw apparaat geïnstalleerd. Neem contact op met uw systeembeheerder om deze toepassing op uw apparaat in te stellen.

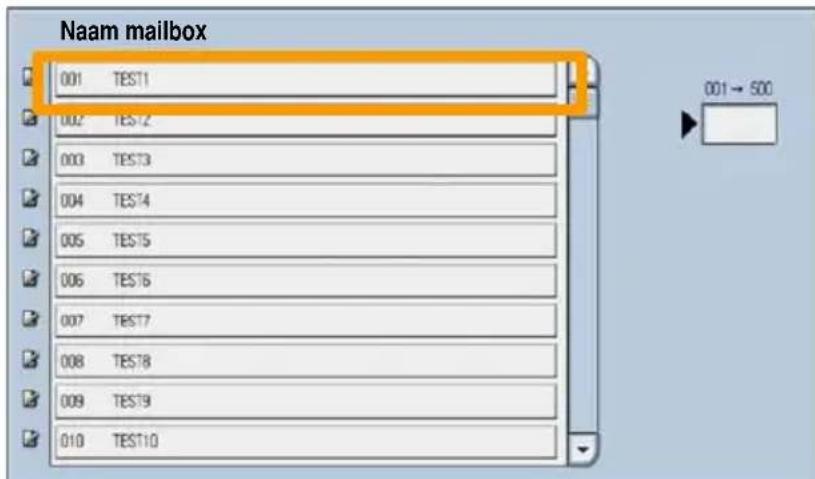

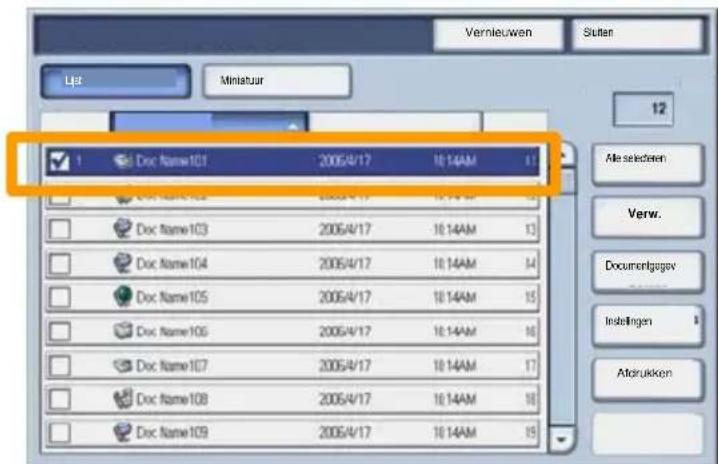

1. Selecteer het pictogram Verzenden uit mailbox.WorkCentre 7228/7235/7245

WorkCentre 7228/7235/7245 Beknopte handleiding voor de gebruiker Miniatuur gebruiken

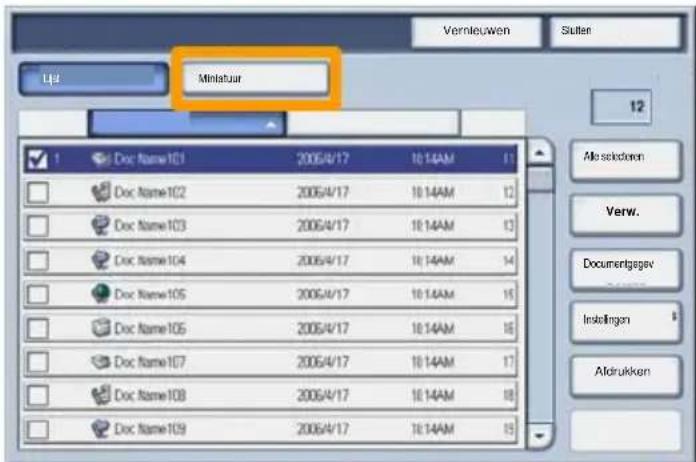

4. Selecteer Miniatuur.

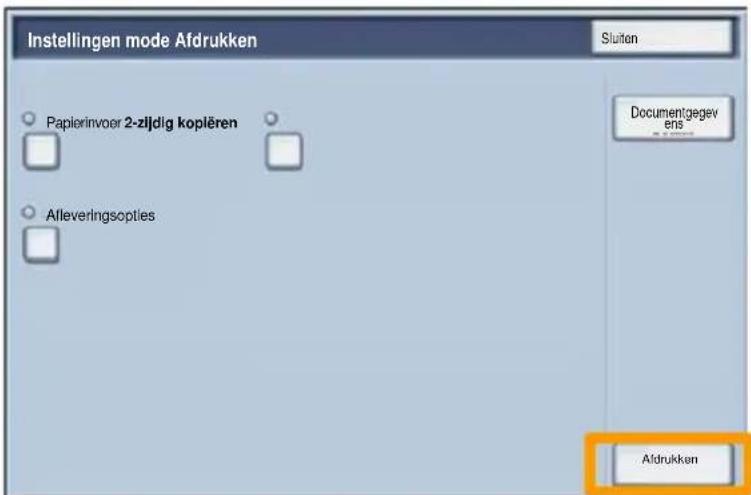

5. Selecteer Afdrukken.

6. Selecteer de vereiste opties voor Papierinvoer,

Aflevering en 2-zijdig afdrukken.

7. Selecteer Afdrukken.

VernieuwenSluitenAfdrukkenMiniatuurVerw.DocumentgegevInstellingen Alle selecterenLijstAfdrukken Papierinvoer 2-zijdig kopiëren Afleveringsopties Instellingen mode Afdrukken Sluiten Documentgegev ensWorkCentre 7228/7235/7245 WorkCentre 7228/7235/7245 Beknopte handleiding voor de gebruiker Een configuratie-overzicht afdrukken Wanneer u een Configuratie-overzicht wilt afdrukken, selecteert u Apparaatstatus. Selecteer de toets Overzicht/lijst afdrukken op het tabblad Kostenteller/afdrukoverzicht.

Alg. instellingenPapierinvoer2-zijdig kopiërenAfdrukkleurAutomatische herkenningZwartMeer... Kopiëren Opdracht samenstellenAfdrukkwali teit OpmaakaanpassingAfdrukopmaakAflevering kopieën4 kleurenVerkleinen /vergrotenMeer... 100% Auto-papier1 1-zijdig1 2-zijdig2-zijdig2-zijdigZijde 2 roteren Sets 1 nietje2 nietjesVouwen...Hole Punch & More...Gewoon papierGewoon papierAuto-papierGewoon papierGewoon papier Kostentellers Overzicht / lijst afdrukken Apparaatstatus Facturer.teller/ afdrukoverzicht Verbruiksartikele

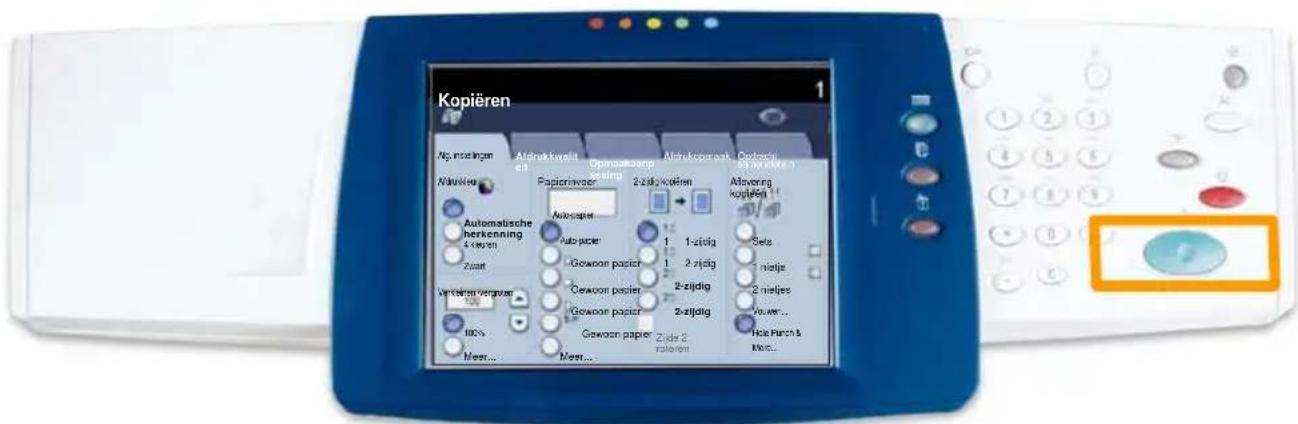

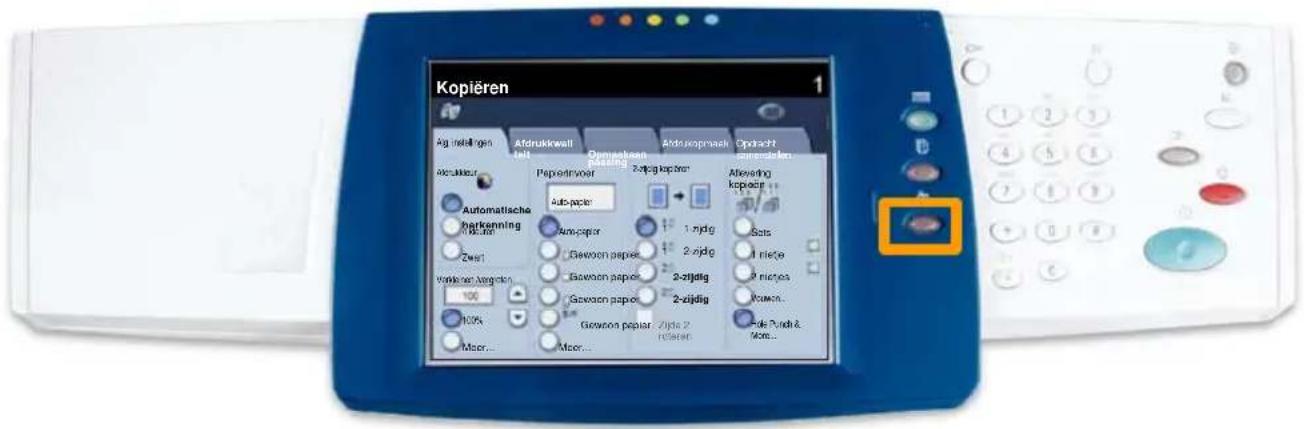

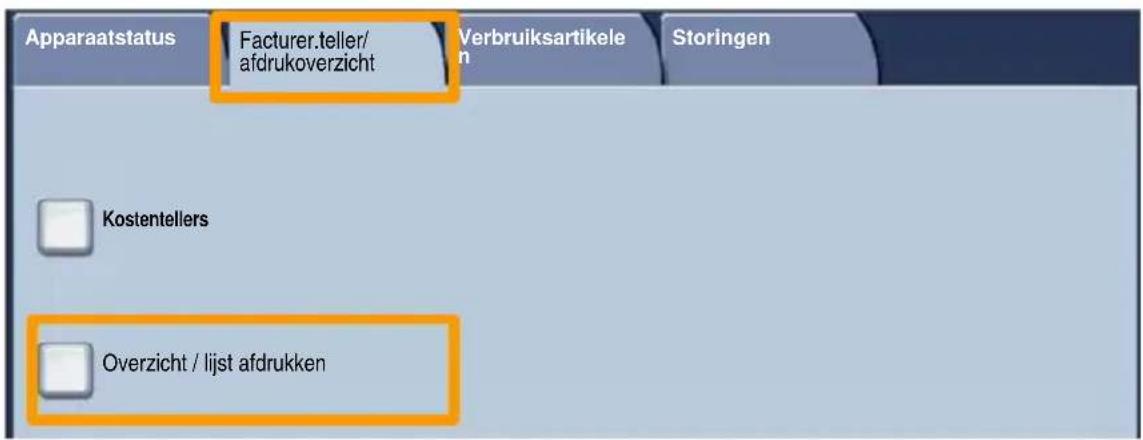

StoringenWorkCentre 7228/7235/7245 WorkCentre 7228/7235/7245 Beknopte handleiding voor de gebruiker Een configuratie-overzicht afdrukken Druk op de toets Start. Met een bericht wordt bevestigd dat het overzicht wordt afgedrukt en in de opvangbak wordt afgeleverd.

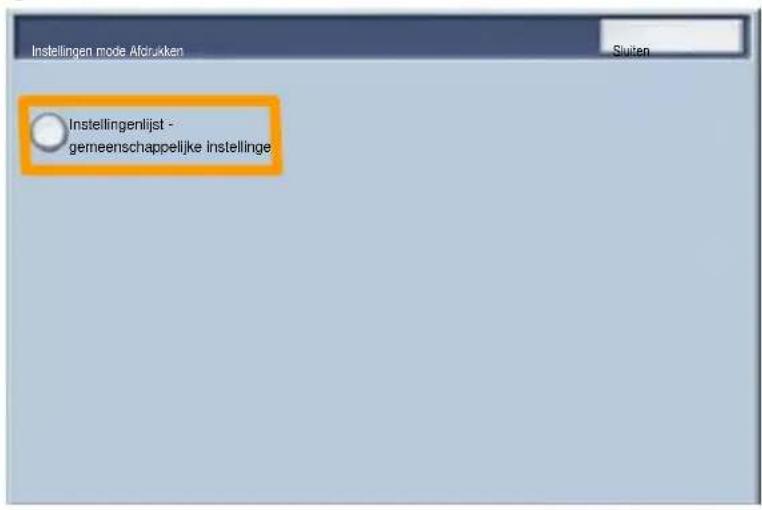

Selecteer de toets Instellingen mode Afdrukken en raak vervolgens de toets Instellingenlijst - gemeenschappelijke instellingen.

Alg. instellingenPapierinvoer2-zijdig kopiërenAfdrukkleurAutomatische herkenningZwartMeer... Kopiëren Opdracht samenstelle nAfdrukkwalit eit OpmaakaanpassingAfdrukopmaakAflevering kopieën4 kleurenVerkleinen /vergrotenMeer... 100% Auto-papier1 1-zijdig1 2-zijdig2-zijdig2-zijdigZijde 2 roteren Sets 1 nietje2 nietjesVouwen...Hole Punch & More...Gewoon papierGewoon papierAuto-papierGewoon papierGewoon papier Sluiten Instellingen mode Afdrukken Instellingenlijst - gemeenschappelijke instellingenWorkCentre 7228/7235/7245 WorkCentre 7228/7235/7245 Beknopte handleiding voor de gebruiker Auditron instellen U kunt de auditron instellen als u gebruikersaccounts heeft gemaakt en de Auditron heeft ingeschakeld. De gebruikers moeten de toegangscode van hun account invoeren om bepaalde apparaatfuncties te kunnen uitvoeren. U kunt maximaal 1000 accounts aanmaken. Voor alle gebruikersaccounts moeten de volgende gegevens zijn gedefinieerd:

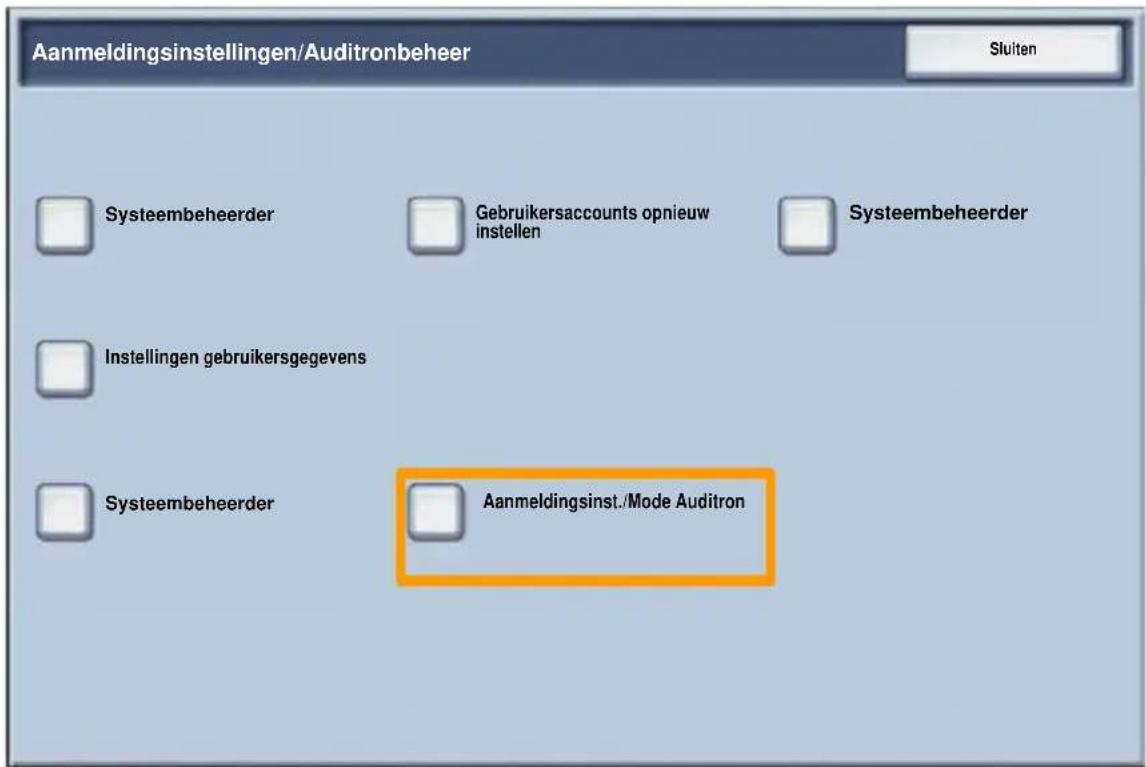

• Accountlimiet Als de accounts zijn gedefinieerd en gemaakt, schakelt u de gewenste accounts in om de Auditron te gaan gebruiken. Accountnamen en toegangscodes moeten uniek zijn.WorkCentre 7228/7235/7245 WorkCentre 7228/7235/7245 Beknopte handleiding voor de gebruiker Auditron instellen U kunt de modus Auditron inschakelen voor kopiëren, scannen of beide. Wanneer de modus Auditron is ingeschakeld, moet de gebruiker de toets Toegang selecteren en de toegangscode van de gebruikersaccount invoeren om het apparaat te kunnen gebruiken. Geef aan of de toepassing Auditronbeheer is in- of uitgeschakeld en of verificatie verlangd wordt. Meld u aan en selecteer het scherm Systeeminstellingen en daarna Aanmeldingsinstell. / Auditronbeheer. Aanmeldingsinstellingen/Auditronbeheer SluitenSysteembeheerder Instellingen gebruikersgegevens Gebruikersaccounts opnieuw instellen Systeembeheerder Systeembeheerder Aanmeldingsinst./Mode AuditronWorkCentre 7228/7235/7245 WorkCentre 7228/7235/7245 Beknopte handleiding voor de gebruiker Auditron instellen Selecteer een item en stel dit in. De volgende opties kunnen worden geselecteerd:

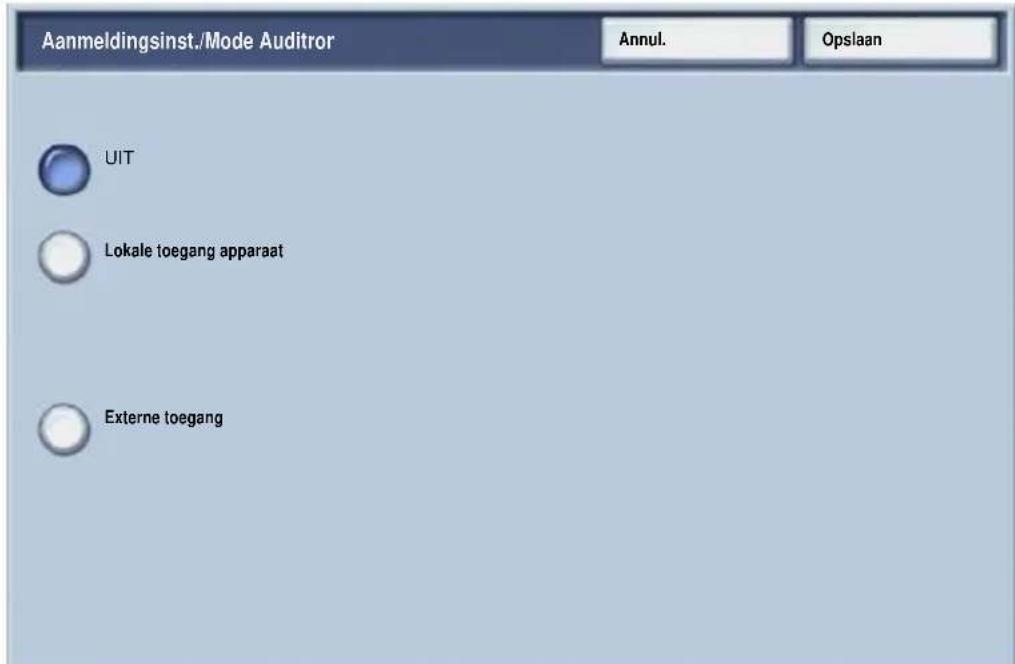

• Uit: Voor de bediening van het apparaat is geen aanmeldingsinstelling voor de gebruiker / auditronbeheer nodig.

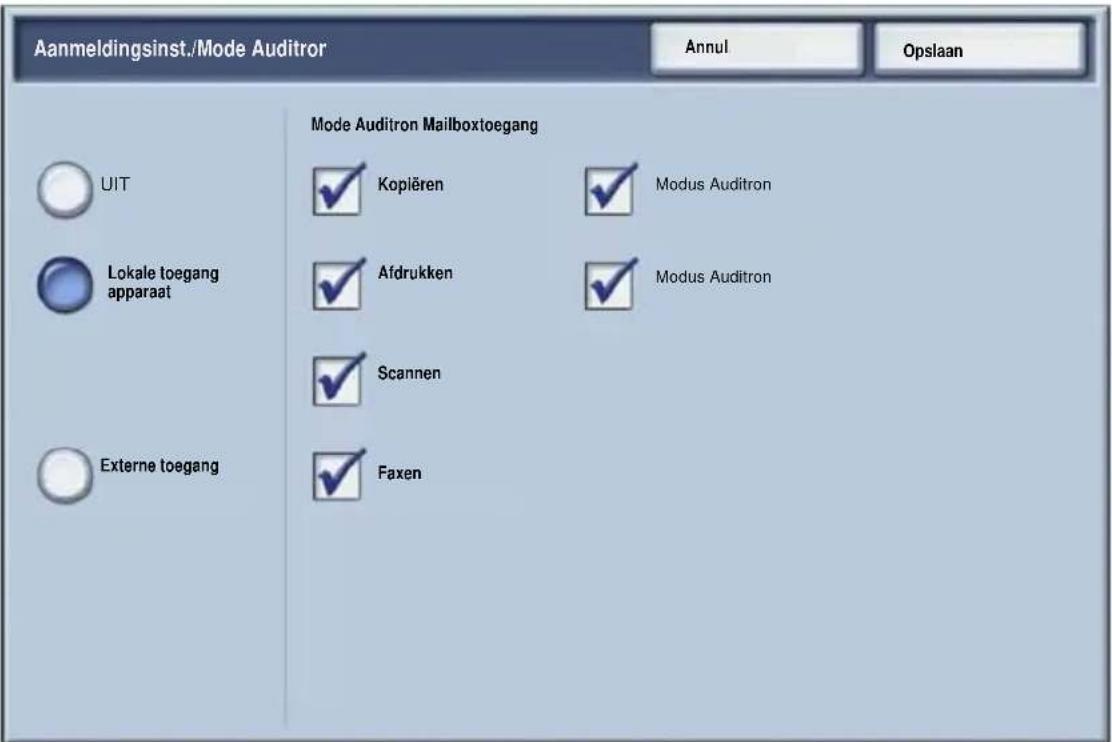

• Toegang tot lokaal apparaat: Auditronbeheer wordt toegepast met behulp van de geverifieerde gebruikers (die al in het apparaat zijn geregistreerd).

• Netwerktoegang: Auditronbeheer wordt uitgevoerd met behulp van de gebruikersinformatie die door de externe accountadministratie wordt beheerd. Gebruikersgegevens worden geregistreerd door de externe accountadministratie. Opslaan Annul. Aanmeldingsinst./Mode Auditron Lokale toegang apparaat UIT Externe toegangWorkCentre 7228/7235/7245 WorkCentre 7228/7235/7245 Beknopte handleiding voor de gebruiker Auditron instellen Modus Auditron: Selecteer Modus Auditron. Selecteer Aan voor de diensten waarvoor u de beheerstoepassing wilt inschakelen. Kopiëren: Voor het beheer van kopieerhandelingen. Scannen: Voor het beheer van scanhandelingen. Afdrukken: Voor het beheer van afdrukhandelingen. Opslaan Annul. Aanmeldingsinst./Mode Auditron Lokale toegang apparaat UIT Externe toegang Mode Auditron Mailboxtoegang Kopiëren Afdrukken Scannen Faxen Modus AuditronModus AuditronWorkCentre 7228/7235/7245 WorkCentre 7228/7235/7245 Beknopte handleiding voor de gebruiker Voorbladen Druk op de toets Aan-/afmelden op het bedieningspaneel.

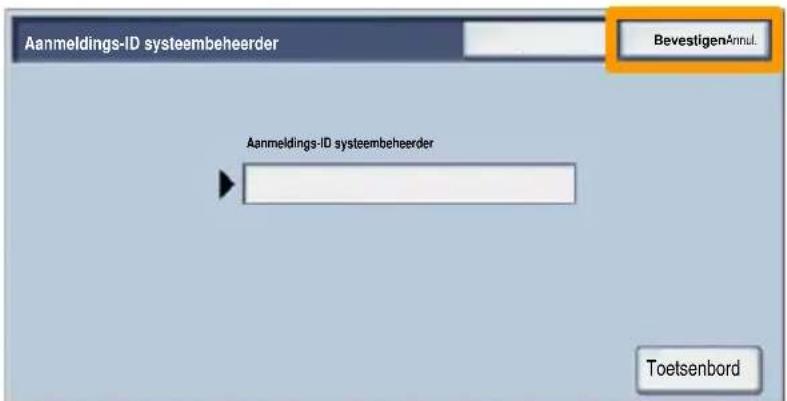

Voer de juiste gebruikers-ID in en druk vervolgens op de toets Bevestigen.

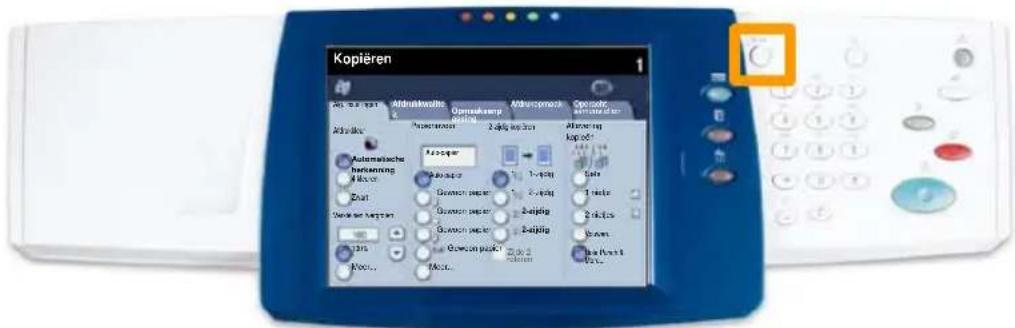

Druk op de toets Systeeminstellingen.

Druk op de toets Systeeminstellingen.

Druk op de toets Instellingen mode Afdrukken.

Alg. instellingenPapierinvoer2-zijdig kopiërenAfdrukkleurAutomatische herkenningZwartMeer...KopiërenOpdracht samenstellenAfdrukkwalite

OpmaakaanpassingAfdrukopmaakAflevering kopieën4 kleurenVerkleinen /vergrotenMeer... 100% Auto-papier1 1-zijdig1 2-zijdig2-zijdig2-zijdigZijde 2 roteren Sets 1 nietje2 nietjesVouwen...Hole Punch & More...Gewoon papierGewoon papierAuto-papierGewoon papierGewoon papier Toetsenbord BevestigenAnnul.Aanmeldings-ID systeembeheerder Aanmeldings-ID systeembeheerder Sluiten Systeeminstellingen Gemeenschappelijke instellingenInstellingen mode AfdrukkenInstellingen mode KopiërenInstellingen mode ScannenNetwerkinstellingenInstellingen mode FaxenWorkCentre 7228/7235/7245 WorkCentre 7228/7235/7245 Beknopte handleiding voor de gebruiker Voorbladen Druk op de toets Overige instellingen.

Zoek de toets Voorblad met behulp van de pijltoetsen. Druk op de toets Voorblad.

Druk op de toets Instellingen wijzigen.

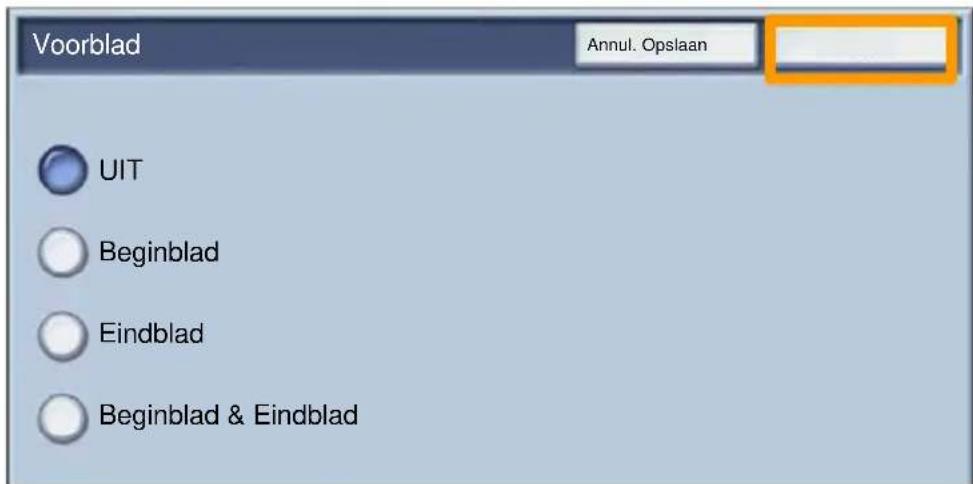

Kies de gewenste voorbladoptie en druk op de toets Opslaan.

Druk herhaaldelijk op de toets Sluiten om het scherm Systeeminstellingen af te sluiten.

Beginblad & Eindblad Eindblad Beginblad UIT Voorblad Annul. OpslaanAnnul. Overige instellingen Voorblad UITInstellingen wijzigenWorkCentre 7228/7235/7245 WorkCentre 7228/7235/7245 Beknopte handleiding voor de gebruiker Kostentellers Op het scherm Kostentellers wordt informatie over het apparaatgebruik en facturering weergegeven. De tellers verschillen afhankelijk van de configuratie en instelling van uw apparaat. De tellers oproepen:

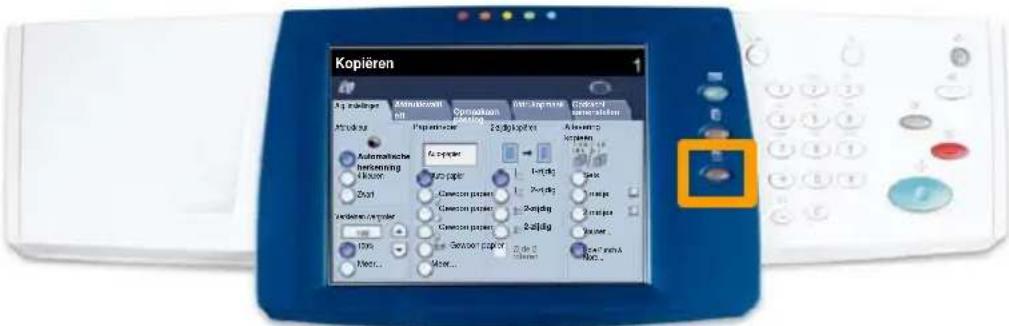

1. Selecteer de toets Apparaatstatus.

Alg. instellingen Papierinvoer 2-zijdig kopiëren Afdrukkleur Automatische herkenning Zwart Meer... Kopiëren Opdracht samenstellen Afdrukkwalit eit Opmaakaan passing Afdrukopmaak Aflevering kopieën 4 kleuren Verkleinen /vergroten Meer... 100% Auto-papier 1 1-zijdig 1 2-zijdig 2-zijdig 2-zijdig Zijde 2 roteren Sets 1 nietje 2 nietjes Vouwen... Hole Punch & More... Gewoon papier Gewoon papier Auto-papier Gewoon papier Gewoon papierWorkCentre 7228/7235/7245 WorkCentre 7228/7235/7245 Beknopte handleiding voor de gebruiker Kostentellers

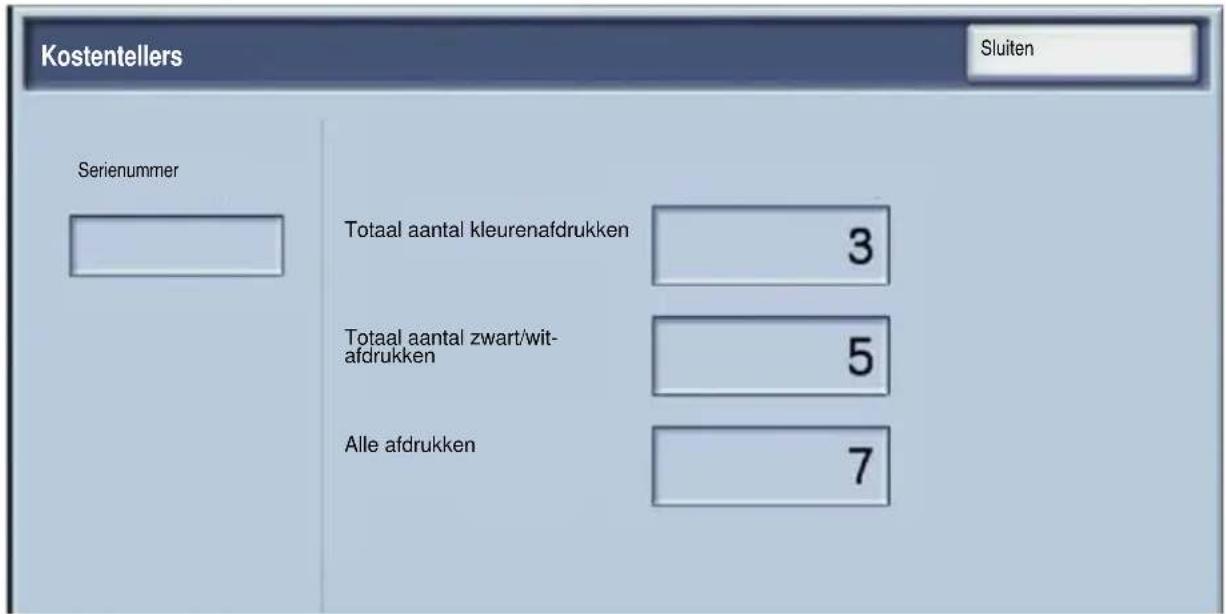

3. De kostentellers worden weergegeven.

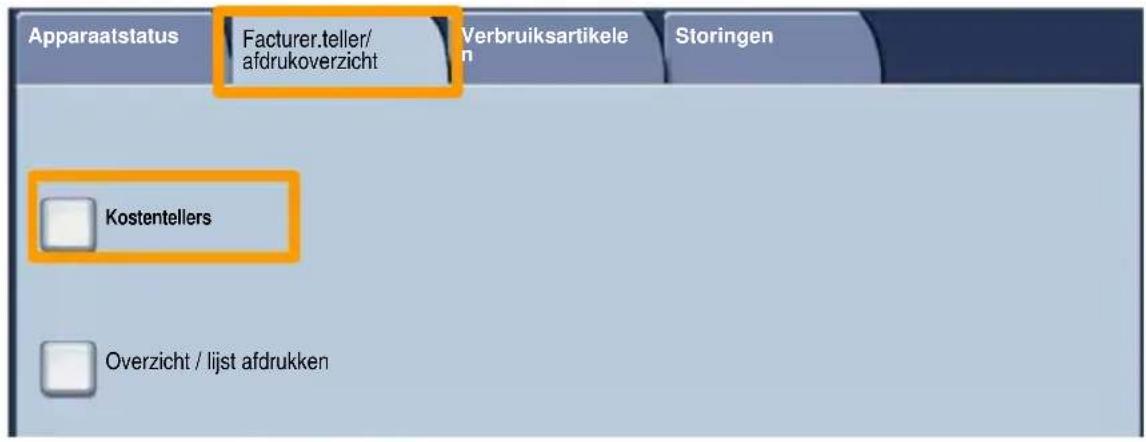

2. Controleer of het tabblad Kostenteller/Afdrukoverzicht

zichtbaar is en selecteer de toets Kostenteller. Totaal aantal kleurenafdrukken Totaal aantal zwart/wit- afdrukken Alle afdrukken Serienummer Kostentellers Sluiten Kostentellers Overzicht / lijst afdrukken Apparaatstatus Facturer.teller/ afdrukoverzicht Verbruiksartikele

StoringenWorkCentre 7228/7235/7245 WorkCentre 7228/7235/7245 Beknopte handleiding voor de gebruiker De tonercassette vervangen Hier ziet u hoe u een lege tonercassette kunt verwijderen en vervangen door een nieuwe tonercassette. Op het apparaat wordt aangegeven wanneer u een nieuwe cassette dient te bestellen en wanneer u deze dient te installeren. De instructies opvolgen voor het verwijderen van de oude cassette die bij de nieuwe cassette zijn bijgesloten.

1. De voordeur openen.

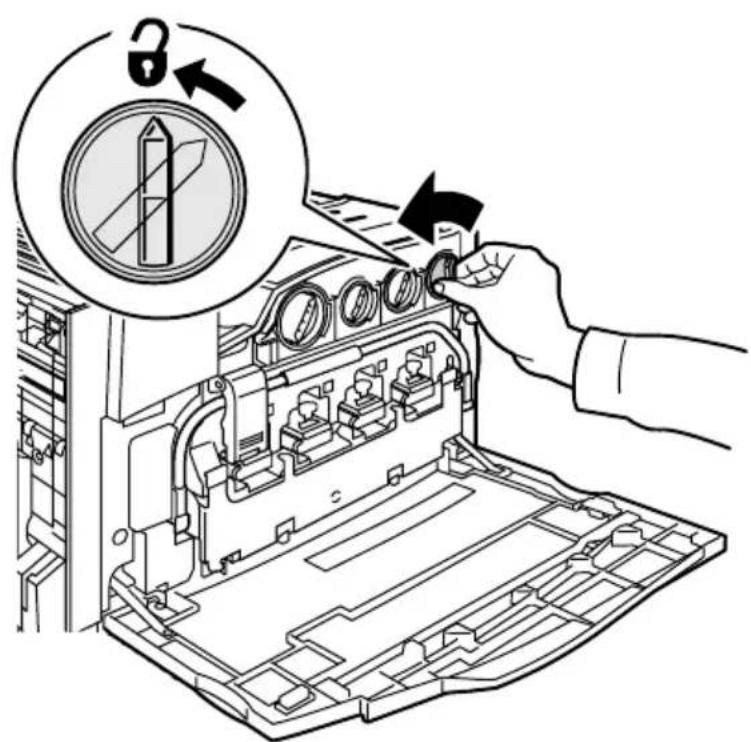

2. De tonercassette linksom draaien

naar de stand ontgrendelde.WorkCentre 7228/7235/7245 WorkCentre 7228/7235/7245 Beknopte handleiding voor de gebruiker De tonercassette vervangen

3. De tonercassette verwijderen door deze recht naar

buiten te trekken. Wees voorzichtig dat u geen toner op uw kleding of huid morst.

4. De tonercassette wegdoen net als ander kantoorafval of

de cassette opsturen voor recycling.WorkCentre 7228/7235/7245 WorkCentre 7228/7235/7245 Beknopte handleiding voor de gebruiker De tonercassette vervangen

5. De nieuwe tonercassette uit de verpakking nemen.

6. De nieuwe tonercassette een aantal keer heen en weer

schudden en draaien om de toner goed te verdelen.WorkCentre 7228/7235/7245 WorkCentre 7228/7235/7245 Beknopte handleiding voor de gebruiker De tonercassette vervangen

7. De tonercassette installeren door de pijlen op de cassette

tegenover het ontgrendelingssymbool op de printer te plaatsen. Ervoor zo rgen dat de cassette volledig is geplaatst en de hendel vervolgens naar de stand "vergrendeld" draaien.

8. De voordeur sluiten. Indien de deur niet volledig

kan worden gesloten, controleren of de cassette is vergrendeld en of de tonercassette op de juiste plaats is geïnstalleerd. Hiermee is de tonercassette vervangen.
