Producttype	Multifunctionele printer (kopiëren, afdrukken, scannen, faxen)
Afmetingen (ongeveer)	640 x 650 x 500 mm
Gewicht (ongeveer)	50 kg
Voeding	220-240 V AC, 50/60 Hz
Belangrijkste functies	Kopiëren, afdrukken, scannen, faxen LAN
Papierformaat	A4, A3, aangepaste formaten
Ontvangstbak	Standaardbak met afdrukontvangst
Touchscreen	Kleurentouchscreen voor programmering en instructies
Beveiligd afdrukken	Ja, via wachtwoord en gebruikers-ID
Brochure maken	Ja, via de printerdriver
Faxen LAN	Ja, faxen verzenden vanaf de werkplek
Vignetfunctie	Optioneel, voor het afdrukken van vignetten
Energiebesparingsmodus	Ja, toegankelijk via het bedieningspaneel
Auditron (accountbeheer)	Ja, tot 1000 accounts met toegangscode
Schutbladen	Ja, instelbaar in het systeem
Facturatietellers	Ja, toegankelijk via de toets Machine status
Tonercartridge	Eenvoudige vervanging met vergrendeling
Onderhoud	Vervangen van tonercartridges, onderhoud van fusermodule
Beveiliging	Authenticatie via code (Auditron), beveiligd afdrukken
Reserveonderdelen	Tonercartridges, fusermodule (optioneel)
Repareerbaarheid	Vervangingsprocedures beschreven in de handleiding

Veelgestelde vragen - WorkCentre 7228V FX XEROX

Hoe configureer ik beveiligd afdrukken op de WorkCentre 7228V FX?

Ga vanaf de werkplek naar Afdrukeigenschappen, tabblad Papier/Ontvangst, veld Taaktype, kies Beveiligd afdrukken, configureer vervolgens een gebruikers-ID en wachtwoord (1 tot 12 cijfers). Druk op de machine op Taakstatus, tabblad Opgeslagen documenten, selecteer Beveiligd afdrukken, daarna uw ID en wachtwoord om het afdrukken te starten.

Hoe maak ik een brochure met deze printer?

Ga in de toepassing naar Afdrukken -> Eigenschappen. Klik onder het tabblad Indeling op Brochure/Affiche/Gemengd document en selecteer Brochure maken. Bevestig eventuele conflicten en druk af.

Hoe verstuur ik een fax vanaf mijn computer?

Open de printerdriver, selecteer Fax als Taaktype. Voer de ontvangerinformatie in bij Faxinstellingen, stel de koptekstopties in en bevestig. Het bevestigingsscherm verschijnt; klik op OK om de fax te verzenden.

Wat te doen als het touchscreen 'Configuratie laden' weergeeft?

Druk op Parameters wijzigen, selecteer het juiste papier type en formaat (bijv. A4, 80g), vervolgens Opslaan en Bevestigen. Een verkeerde instelling kan de fusermodule beschadigen, volg de instructies zorgvuldig.

Hoe gebruik ik de Vignetfunctie?

Zorg ervoor dat de functie is geïnstalleerd (optioneel). Selecteer op het touchscreen Verzenden vanuit brievenbus, kies de brievenbus en het document, daarna Vignet. Configureer de opties Papier, Ontvangst en dubbelzijdig, druk vervolgens op Afdrukken.

Hoe vervang ik de tonercartridge?

Open het voorpaneel, draai de gebruikte cartridge tegen de klok in om te ontgrendelen en verwijder deze. Pak de nieuwe cartridge uit, schud deze enkele keren, installeer deze door de pijlen uit te lijnen en draai vervolgens met de klok mee om te vergrendelen. Sluit het paneel.

Hoe stel ik de Auditron in?

Ga naar Systeeminstellingen -> Verbindingsconfiguratie / Auditron-modus. Selecteer de modus (lokaal of netwerk) en schakel de Auditron in voor de gewenste diensten (Kopiëren, Scannen, Afdrukken). Maak accounts met een unieke toegangscode en naam.

Hoe druk ik een configuratieoverzicht af?

Druk op de toets Machine status, selecteer Overzicht en/of lijst afdrukken, vervolgens Afdrukmodusinstellingen -> Parameterlijst - Huidige items. Druk op Start om het afdrukken te starten.

Hoe voeg ik schutbladen toe?

Druk op de toets Toegang, voer uw ID in, ga naar Systeeminstellingen -> Afdrukmodusinstellingen -> Overige instellingen. Blader naar Schutblad, Parameters wijzigen, kies de gewenste optie, Opslaan en Sluiten.

Waar vind ik de facturatietellers?

Druk op de toets Machine status, vervolgens op het tabblad Facturatieteller/Overzicht afdrukken. Selecteer Facturatieteller om de gebruiksgegevens en facturatie-informatie weer te geven.

GEBRUIKSAANWIJZING WorkCentre 7228V FX XEROX

Beknopte handleiding voor de gebruiker

WorkCentre 7228/7235/7245

Microsoft, MS-DOS, Windows, Windows NT, Microsoft Network, en Windows Server zijn handelsmerken of gedeponeerde handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen.

Novell, NetWare, IntranetWare en NDS zijn gedeponeerde handelsmerken van Novell, Inc. in de Verenigde Staten en andere landen.

Adobe, Acrobat, PostScript, PostScript3, en PostScript Logo zijn handelsmerken van Adobe Systems Incorporated.

Apple, AppleTalk, EtherTalk, LocalTalk, Macintosh, MacOS en TrueType zijn handelsmerken van Apple Computer, Inc., gedeponeerd in de VS en andere landen.

HP, HPGL, HPGL/2, en HP-UX zijn gedeponeerde handelsmerken van Hewlett-Packard Corporation.

Alle product-/merknamen zijn (gedeponeerde) handelsmerken van de respecti eve houders.

Gegevens die op de harde schijf zijn opgeslagen, kunnen verloren gaan als gevolg van een fout in de harde schijf. Xerox is niet verantwoordelijk voor directe of indirecte schade voortvloeiende uit of veroorzaakt door een dergelijk gegevensverlies. Xerox is niet verantwoordelijk voor het uitvallen van apparaten ten gevolge van een computervirus of hacking.

Belangrijk (1) Deze handleiding is auteursrechtelijk beschermd. Alle rechten voorbehouden. Volgens de wet op het auteursrecht mag deze handleiding niet geheel of gedeeltelijk worden gekopieerd of aangepast zonder schriftelijke toestemming van de uitgever. (2) Delen van deze handleiding kunnen zonder voorafgaande kennisgeving worden gewijzigd. (3) Opmerkingen over onduidelijk, foutieve of ontbrekende tekst of pagina's is welkom. (4) Nooit een procedure op het apparaat uitvoeren die niet specifiek in deze handleiding staat vermeld. Ongeoorloofde handelingen kunnen resulteren in defecten of ongelukken.

Xerox is niet aansprakelijk voor problemen voortvloeiende uit het ongeoorloofde gebruik van de apparatuur.

De export van dit product is strikt beperkt volgens de wetten inzake ruil en handel met het buitenland van Japan en/of de exportregelingen van de Verenigde Staten.

Xerox en Ethernet zijn gedeponeerde handelsmerken.

OPMERKING: BLAUWE titels zijn voor IT-beheerders, GROENE voor eindgebruikers RODE betekenen dat er iets aan de hand is met het apparaat. De gebruikersinterface kan variëren, afhankelijk van de configuratie van het apparaat.

Inhoudsopgave

Bedieningspaneel 3

Papierinstellingen 5

Katern maken 7

Beveiligde afdruk 9

Eenvoudig LAN-faxen 13

Miniatuur gebruiken 15

Een configuratie-overzicht afdrukken 17

Auditron instellen 19

Voorbladen 23

Kostentellers 25

De tonercassette vervangen 27

Bedieningspaneel

1 Aanraakscherm

Op het aanraakscherm kunt u alle beschikbare programmeerfuncties selecteren. Op het aanraakscherm verschijnen ook de procedures voor het oplossen van problemen en algemene apparaatgegevens.

2. De toets Diensten

Weergave van de opdrachttoepassingen op het aanraakscherm.

3. Opdrachtstatus

Weergave van de status van de opdracht op het aanraakscherm.

4. Apparaatstatus

Weergave van de huidige status van het apparaat op het aanraakscherm.

Bedieningspaneel

1. Kiespauze Pauze opnemen in een telefoonnummer bij het versturen van een fax.

2. Wissen Wissen van numerieke waarden of van het laatst ingevoerde cijfer.

3. Het kiesteken of indicatie van een groepskiesnummer.

4. Start Opdracht starten

5. Stop Stopt de huidige opdracht tijdelijk. De aanwijzingen opvolgen om de opdracht te annuleren of voort te zetten.

6. Onderbreken Huidige kopieeropdracht tijdelijk onderbreken om een andere opdracht met voorrang uit te kunnen voeren.

7. Alles wissen Eenmaal indrukken: herstellen van de standaardinstellingen en weergeven van het eerste scherm van het huidige pad. Tweemaal indrukken: herstellen van alle fabrieksinstellingen voor het apparaat.

8. Taal Tekst weergeven in een andere taal (indien aanwezig).

9. Aan-/afmelden Biedt door een toegangscode beveiligde toegang tot de instelhulpprogramma's voor het wijzigen van de standaardinstellingen van het apparaat.

10. Energiespaarstand Geeft aan of het apparaat in de energiebesparingsstand staat. Heft tevens de huidige energiespaarstand op.

Papierinstellingen

Volg de onderstaande procedure om de papiersoort en het papierformaat nauwkeurig in te stellen:

VOORZICHTIG: het is heel belangrijk dat u de juiste instellingen voor Papiersoort en Papierformaat gebruikt voor het afdrukmateriaal dat in de papierladen is geplaatst. Als u niet de juiste papiersoort en het juiste papierformaat heeft ingesteld, kan hiermee de fusereenheid worden beschadigd.

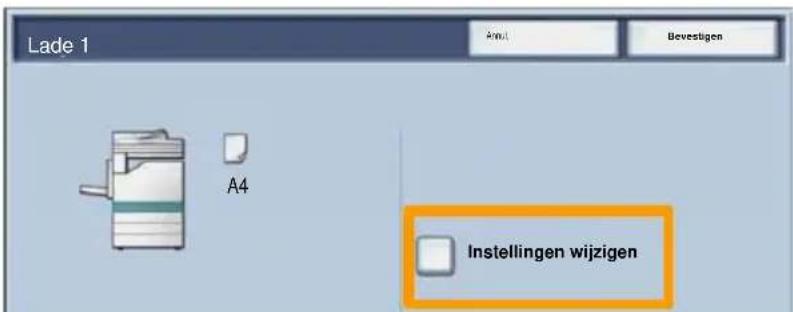

Wanneer er afdrukmateriaal in een lade is geplaatst, wordt het scherm Papierlade-instellingen weergegeven op het aanraakscherm.

1. Druk op de toets Instellingen wijzigen.

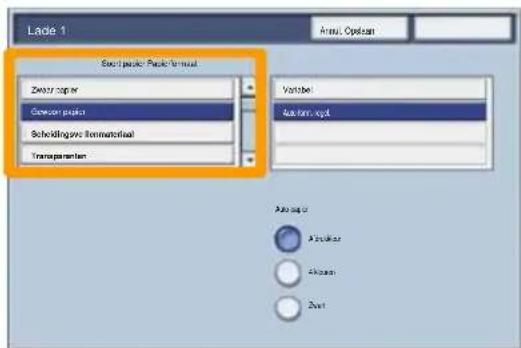

1. Selecteer de gewenste papiersoort in de lijst die op het aanraakscherm wordt weergegeven.

1. Selecteer het gewenste papierformaat in de lijst die op het aanraakscherm wordt weergegeven.
2. Druk op de toets Opslaan.

1. Druk op de toets Opslaan.

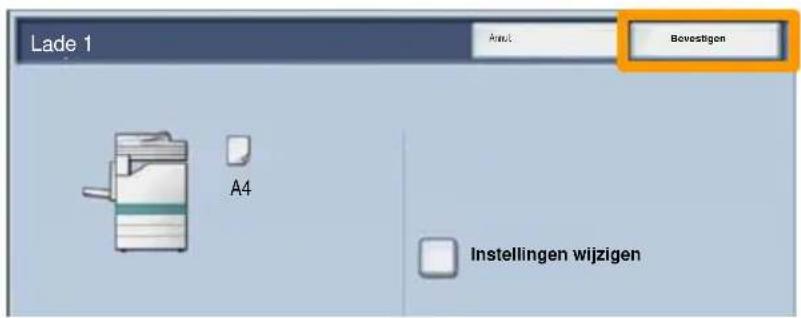

2. Gebruik de toets Bevestigen.

Katern maken

Selecteer op uw werkstation de optie Afdrukken in de toepassing die u gebruikt.

OPMERKING: in dit voorbeeld wordt het gebruik van een PCL-printerdriver beschreven.

1. Klik op de toets Eigenschappen.

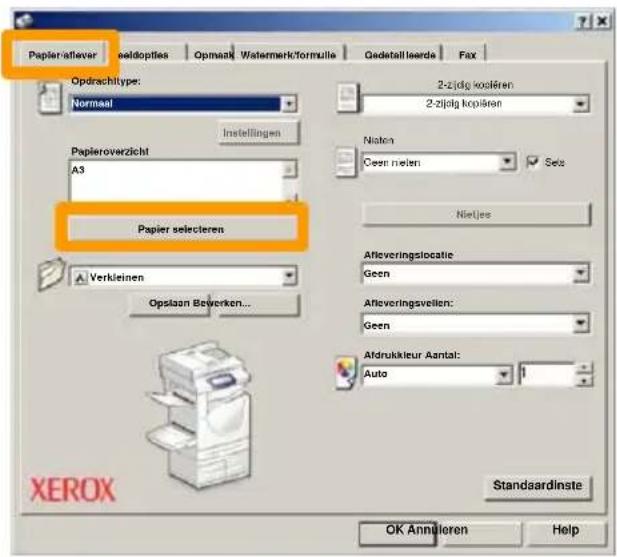

2. Klik op het tabblad Papier/aflevering.
3. Klik op de toets Papier selecteren.

1. Klik op de vervolgkeuzelijst Papierformaat en selecteer het gewenste papierformaat.
2. Klik op de toets OK.

Katern maken

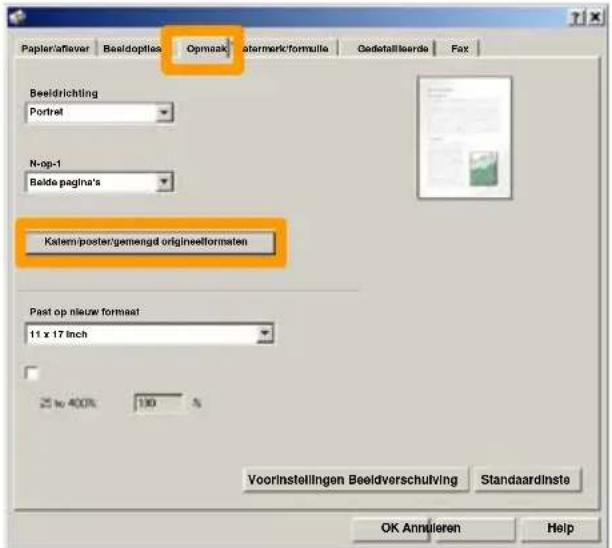

1. Klik op het tabblad Opmaak.
2. Klik op de toets Katern/poster/gemengd origineelformaten.

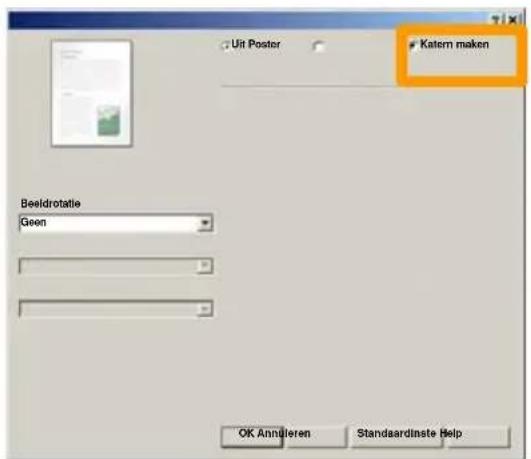

1. Klik op de optie Katern maken.

1. Klik eventueel op de toets OK om mogelijke conflicten op te lossen.
2. Klik op de toets OK om het scherm Katern maken te sluiten.
3. Klik op de toets OK om het scherm Eigenschappen te sluiten.
4. Voer het gewenste aantal afdrukken in en klik vervolgens op de toets OK.

Beveiligde afdruk

Selecteer op uw werkstation de optie Afdrukken in de toepassing die u gebruikt.

OPMERKING: in dit voorbeeld wordt het gebruik van een PCL-printerdriver beschreven.

1. Klik op de toets Eigenschappen.
2. Klik op het tabblad Papier/aflevering.
3. Klik op het veld Opdrachttype.
4. Klik op de optie Beveiligde afdruk.

Beveiligde afdruk

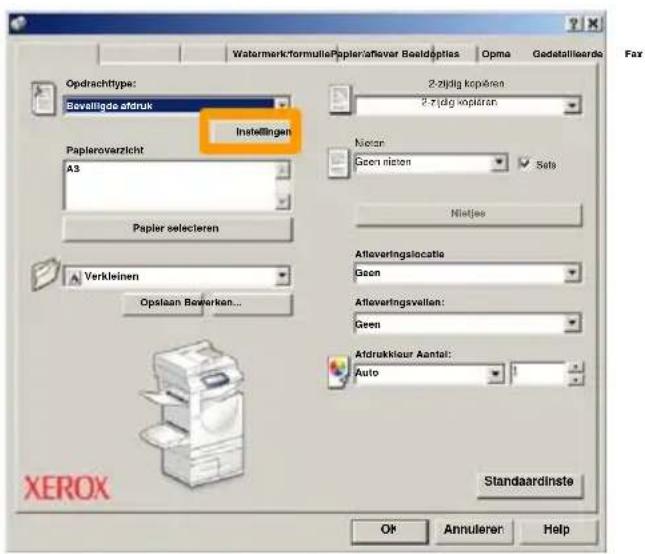

1. Klik op de toets Instellingen.

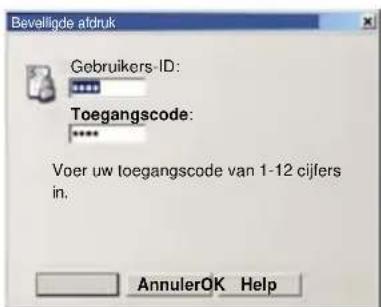

1. Typ uw gebruikers-ID en een toegangscode van 1-12 cijfers in de desbetreffende velden, en klik vervolgens op de toets OK.

1. Klik op de toets OK.

2. Voer het gewenste aantal afdrukken in en klik vervolgens op de toets OK.

Beveiligde afdruk

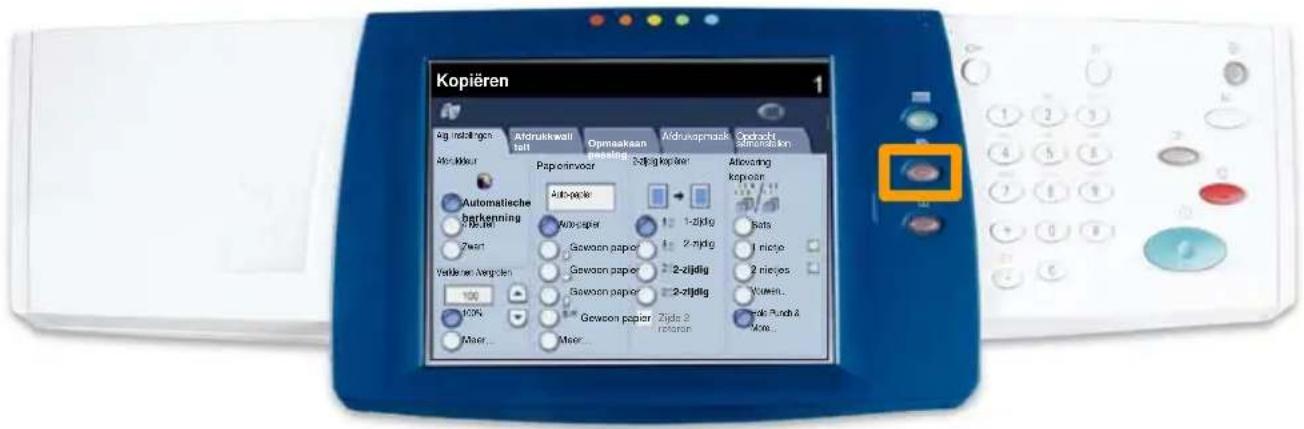

1. Druk op de toets Opdrachtstatus in het bedieningspaneel van het apparaat.

1. Druk op het tabblad Opgeslagen documenten.

1. Druk op de toets Beveiligde afdruk.

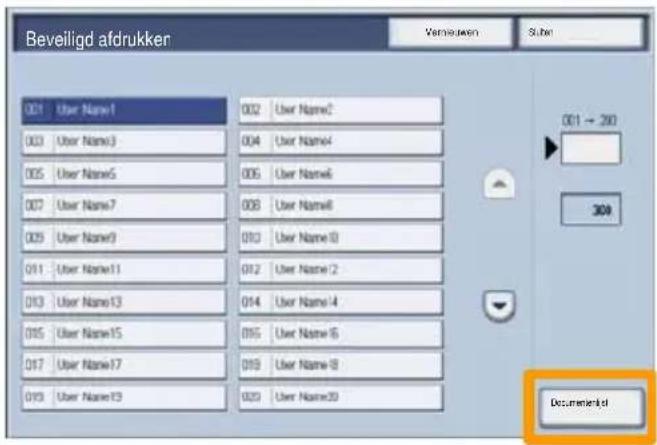

2. Selecteer een Gebruikers-ID.

Beveiligde afdruk

1. Druk op de toets Documentenlijst.

1. Voer uw toegangscode van 1-12 cijfers in.
2. Druk op de toets Bevestigen.

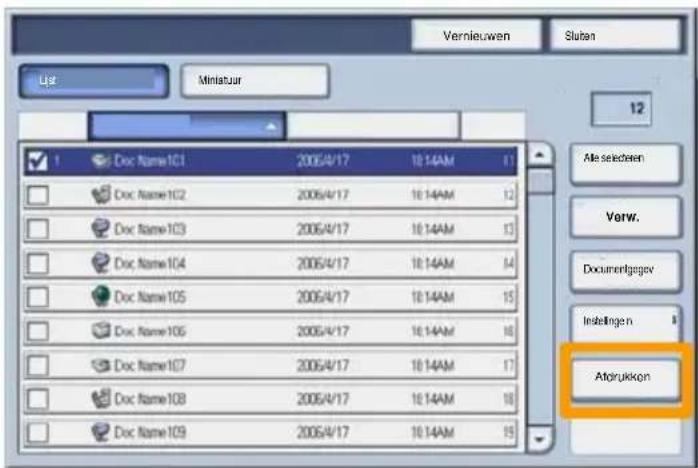

3. Selecteer uw document en druk op Afdrukken.

1. Druk op de toets Afdrukken en verwijderen of op de toets Afdrukken en opslaan.

Uw document wordt afgeleverd in de opvangbak.

Eenvoudig LAN-faxen

1. Open de printerdriver

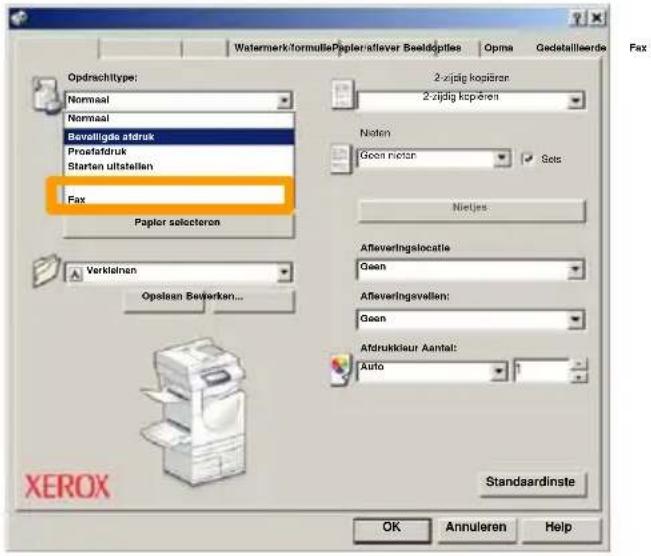

2. Selecteer Faxen als de opdrachtsoort

1. De gegevens van de ontvanger invoeren

Eenvoudig LAN-faxen

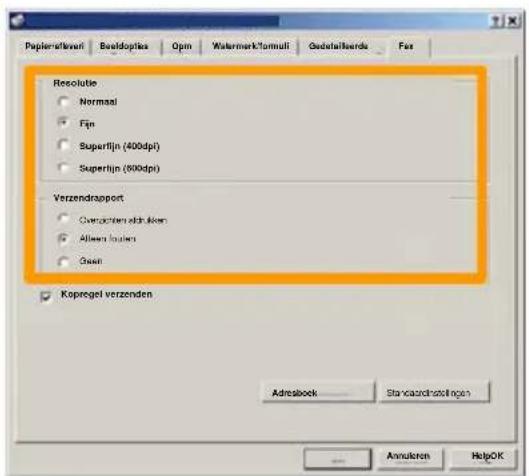

4. De faxopties instellen

5. De koptekstopties instellen

6. De fax verzenden

Wanneer u alle gewenste opties hebt geselecteerd, selecteert u OK. Selecteer OK in het scherm van de printerdriver en OK in het afdrukscherm. Het scherm Faxbevestiging wordt weergegeven met de lijst ontvangers die u hebt gekozen. Als u wijzigingen wilt aanbrengen, selecteert u Bewerken. Als de gegevens juist zijn, selecteert u de toets OK waarna uw fax naar de faxwachtrij van het apparaat wordt gestuurd om de fax te verzenden.

Miniatuur gebruiken

Miniatuur is een optionele toepassing en is misschien niet op uw apparaat geïnstalleerd. Neem contact op met uw systeembeheerder om deze toepassing op uw apparaat in te stellen.

1. Selecteer het pictogram Verzenden uit mailbox.

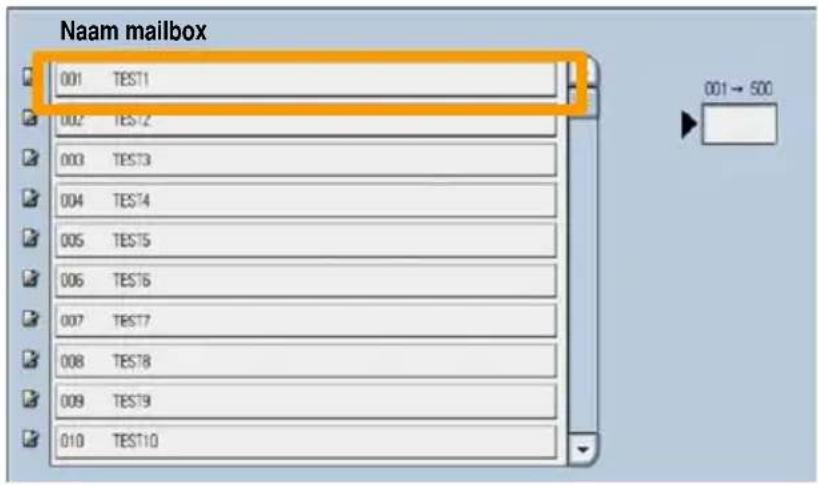

2. Selecteer Naam mailbox.

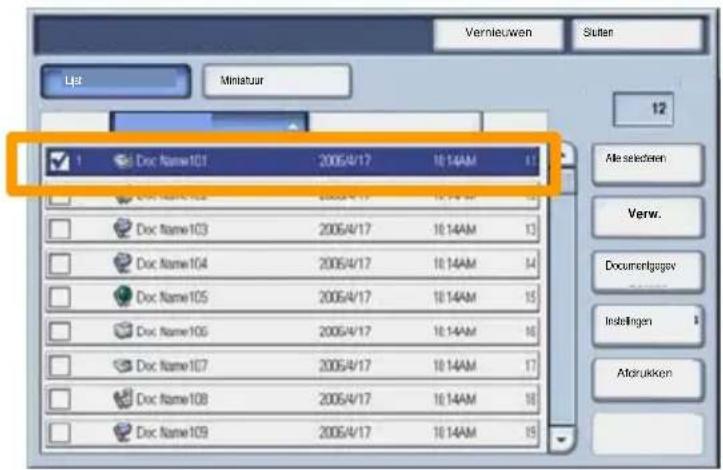

1. Selecteer Documentnaam.

Miniatuur gebruiken

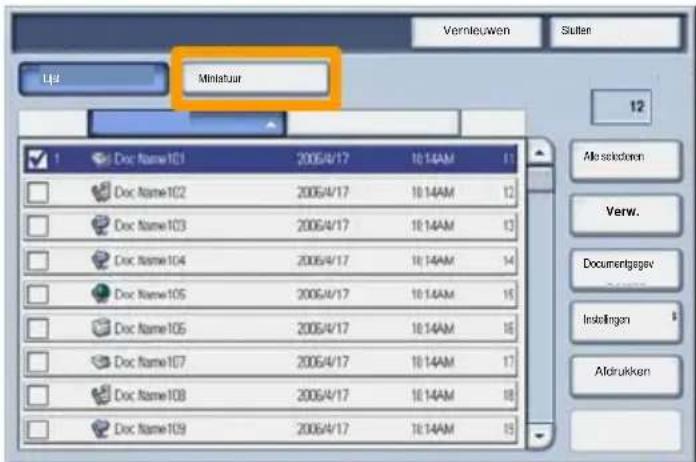

4. Selecteer Miniatuur.

5. Selecteer Afdrukken.

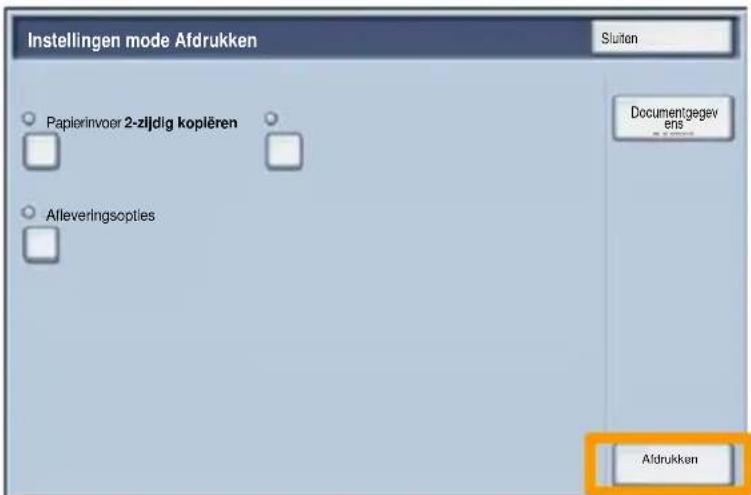

1. Selecteer de vereiste opties voor Papierinvoer, Aflevering en 2-zijdig afdrukken.
2. Selecteer Afdrukken.

Een configuratie-overzicht afdrukken

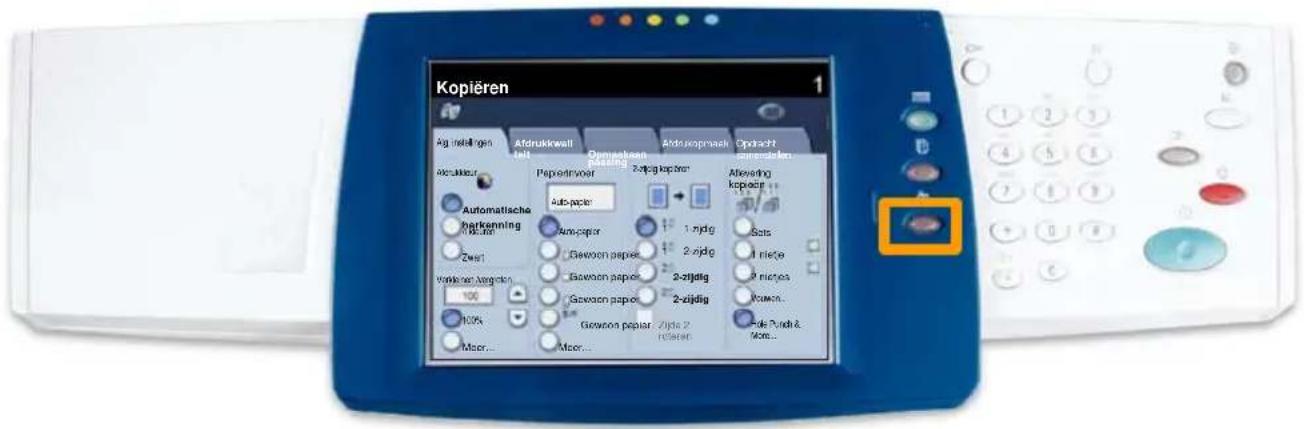

1. Wanneer u een Configuratie-overzicht wilt afdrukken, selecteert u Apparaatstatus.

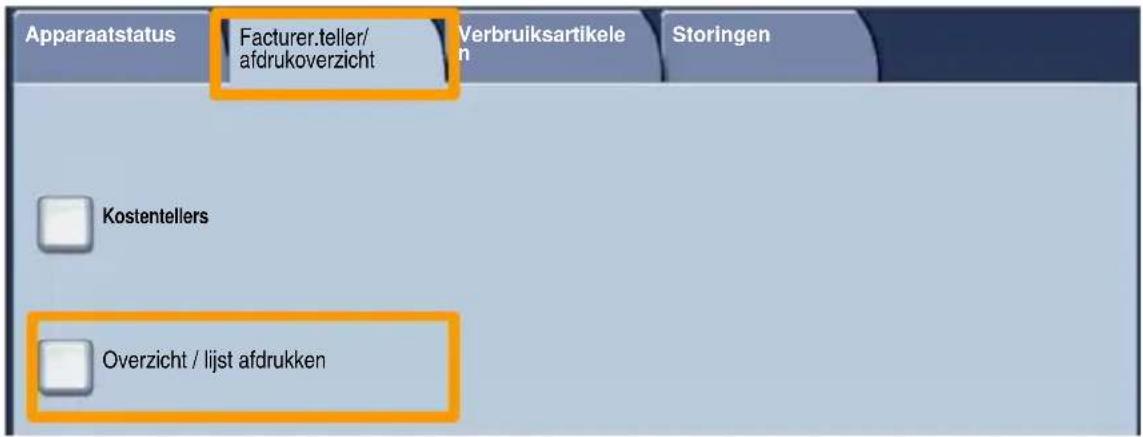

1. Selecteer de toets Overzicht/lijst afdrukken op het tabblad Kostenteller/afdrukoverzicht.

Een configuratie-overzicht afdrukken

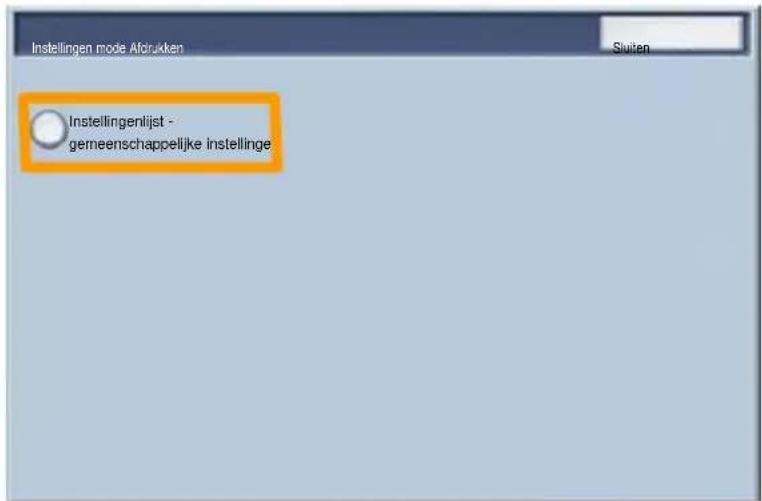

1. Selecteer de toets Instellingen mode Afdrukken en raak vervolgens de toets Instellingenlijst - gemeenschappelijke instellingen.

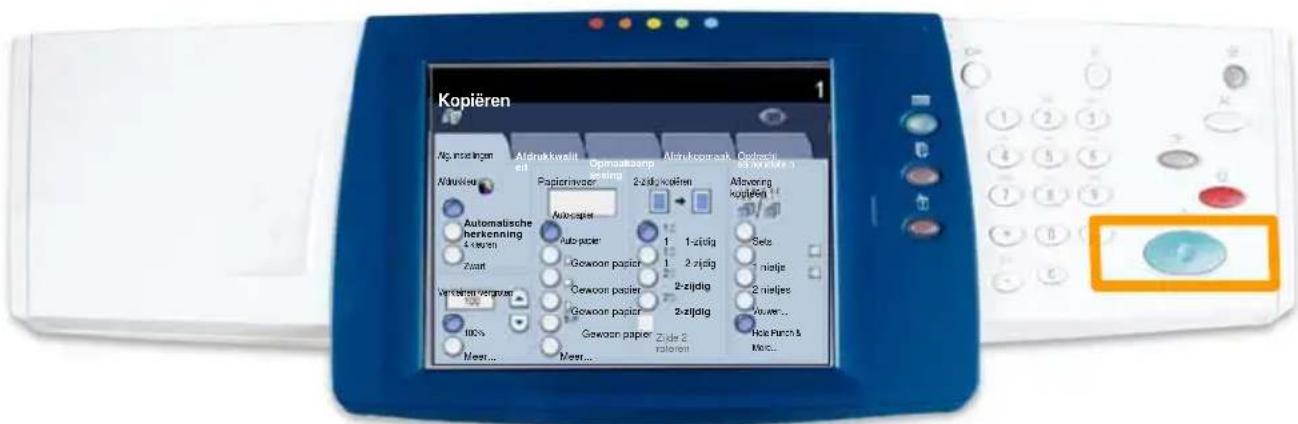

1. Druk op de toets Start.

1. Met een bericht wordt bevestigd dat het overzicht wordt afgedrukt en in de opvangbak wordt afgeleverd.

Auditron instellen

U kunt de auditron instellen als u gebruikersaccounts heeft gemaakt en de Auditron heeft ingeschakeld. De gebruikers moeten de toegangscode van hun account invoeren om bepaalde apparaatfuncties te kunnen uitvoeren. U kunt maximaal 1000 accounts aanmaken.

Voor alle gebruikersaccounts moeten de volgende gegevens zijn gedefinieerd:

• Toegangscode
• Accountnaam
• Toegang tot kleur
• Accountlimiet

Als de accounts zijn gedefinieerd en gemaakt, schakelt u de gewenste accounts in om de Auditron te gaan gebruiken. Accountnamen en toegangscodes moeten uniek zijn.

Auditron instellen

U kunt de modus Auditron inschakelen voor kopieren, scannen of beide. Wanneer de modus Auditron is ingeschakeld, moet de gebruiker de toets Toegang selecteren en de toegangscode van de gebruikersaccount invoeren om het apparaat te kunnen gebruiken. Geef aan of de toepassing Auditronbeheer is in- of uitgeschakeld en of verificatie verlangd wordt.

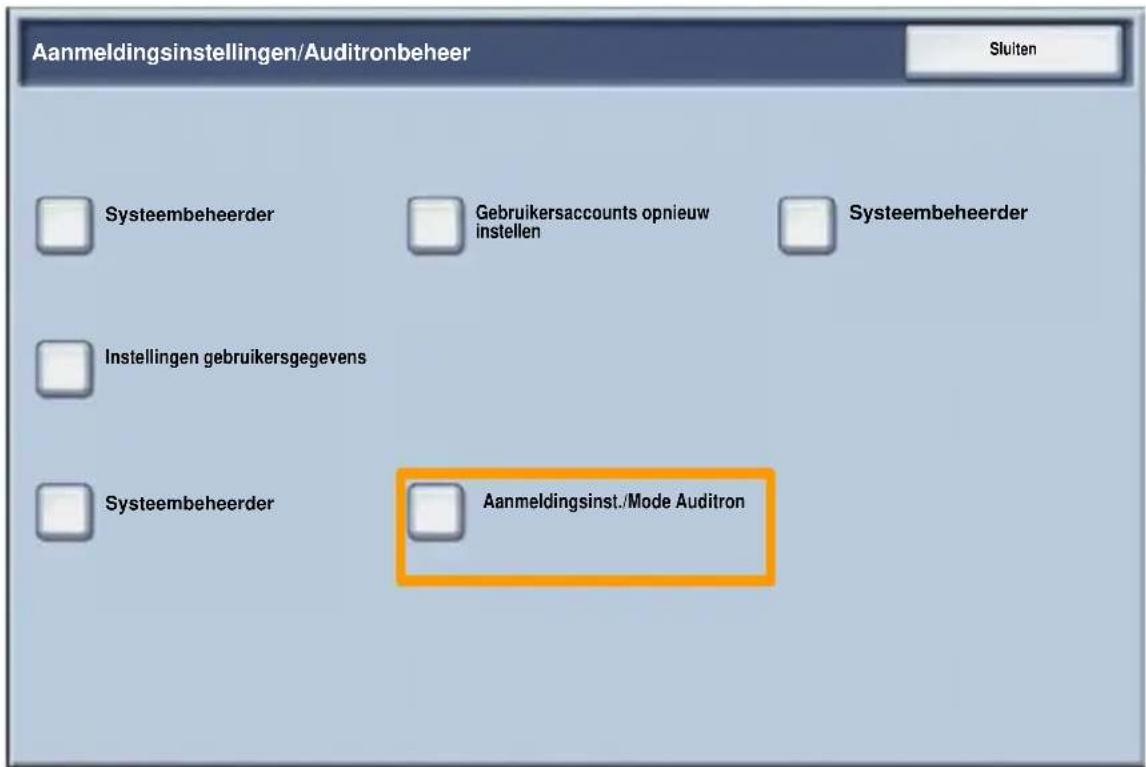

Meld u aan en selecteer het scherm Systeeminstellingen en daarna Aanmeldingsinstell. / Auditronbeheer.

Auditron instellen

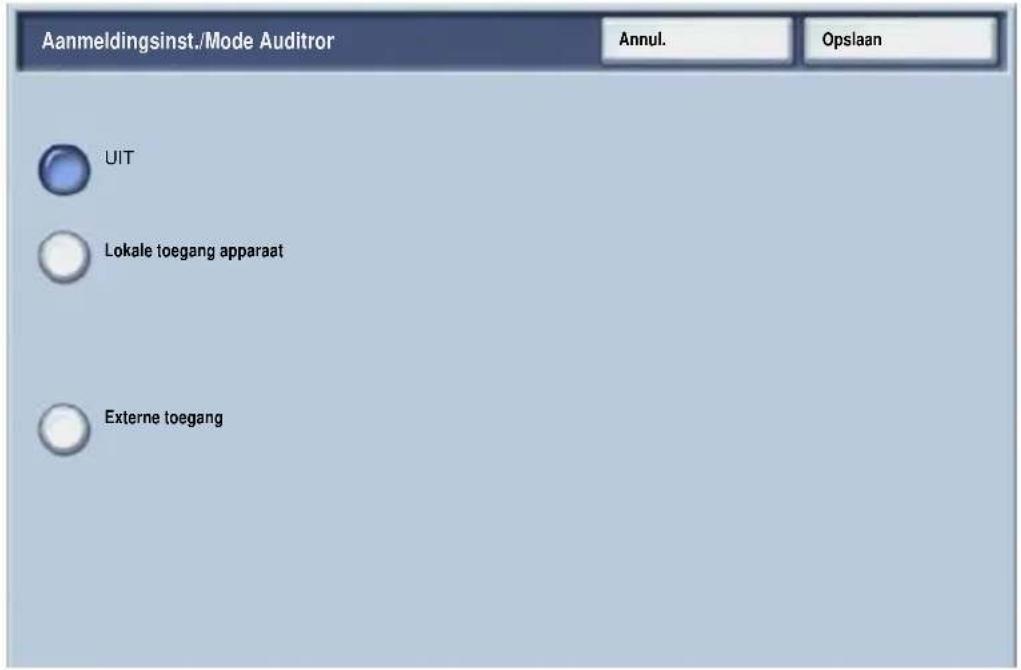

Selecteer een item en stel dit in. De volgende opties kunnen worden geselecteerd:

• Uit: Voor de bediening van het apparaat is geen aanmeldingsinstelling voor de gebruiker / auditronbeheer nodig.
• Toegang tot lokaal apparaat: Auditronbeheer wordt toegepast met behulp van de geverifieerde gebruikers (die al in het apparaat zijn geregistreerd).
• Netwerktoegang: Auditronbeheer wordt uitgevoerd met behulp van de gebruikersinformatie die door de externe accountadministratie wordt beheerd. Gebruikersgegevens worden geregistreerd door de externe accountadministratie.

Auditron instellen

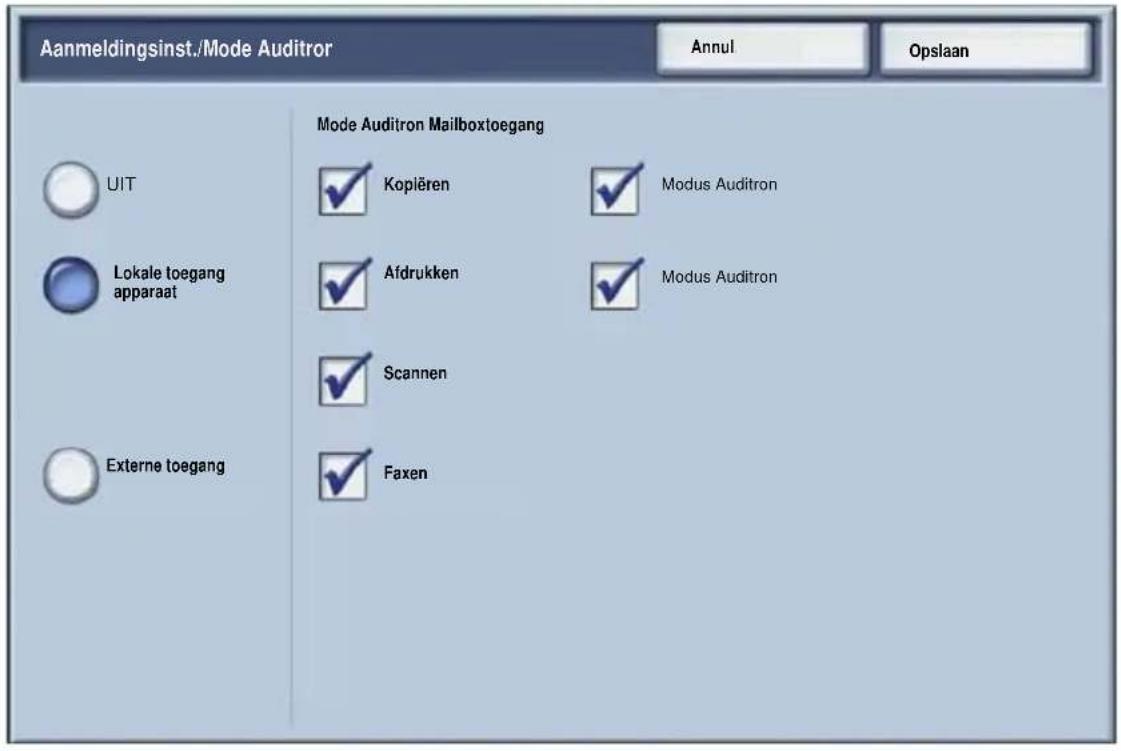

Modus Auditron:

Selecteer Modus Auditron. Selecteer Aan voor de diensten waarvoor u de beheerstoepassing wilt inschakelen.

Kopiëren: Voor het beheer van kopieerhandelingen.

Scannen: Voor het beheer van scanhandelingen.

Afdrukken: Voor het beheer van afdrukhandelingen.

Voorbladen

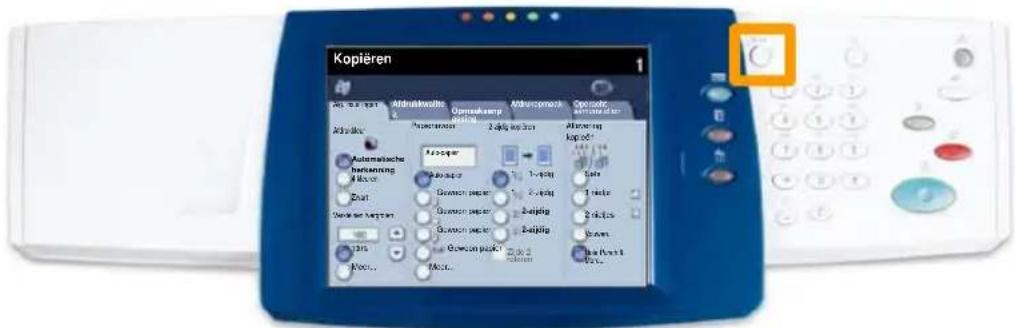

1. Druk op de toets Aan-/afmelden op het bedieningspaneel.

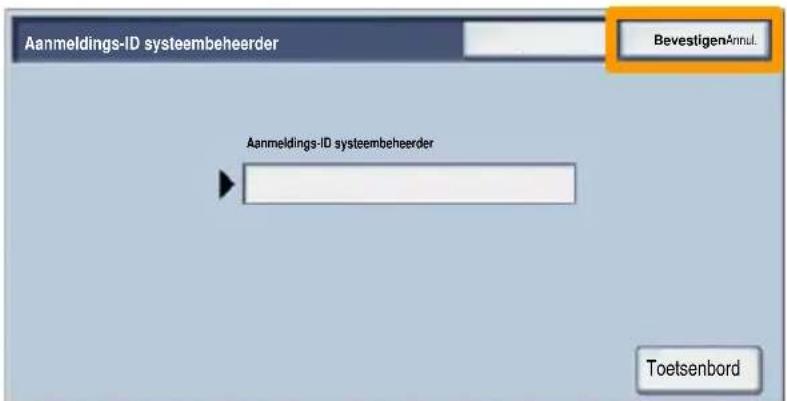

1. Voer de juiste gebruikers-ID in en druk vervolgens op de toets Bevestigen.

1. Druk op de toets Systeeminstellingen.
2. Druk op de toets Systeeminstellingen.

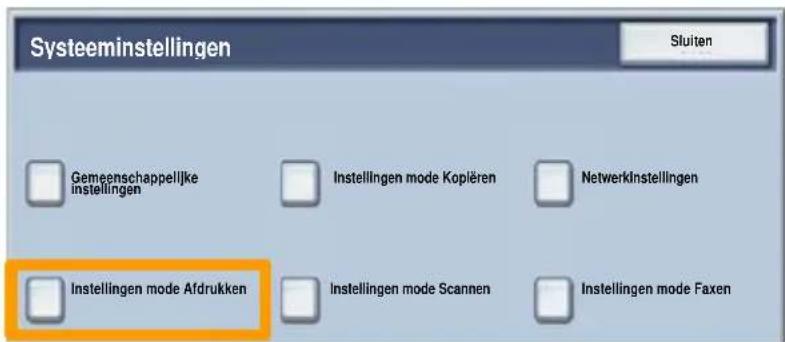

3. Druk op de toets Instellingen mode Afdrukken.

Voorbladen

1. Druk op de toets Overige instellingen.
2. Zoek de toets Voorblad met behulp van de pijltoetsen. Druk op de toets Voorblad.

1. Druk op de toets Instellingen wijzigen.
2. Kies de gewenste voorbladoptie en druk op de toets Opslaan.

1. Druk herhaaldelijk op de toets Sluiten om het scherm Systeeminstellingen af te sluiten.

Kostentellers

Op het scherm Kostentellers wordt informatie over het apparaatgebruik en facturering weergegeven. De tellers verschillen afhankelijk van de configuratie en instelling van uw apparaat.

De tellers oproepen:

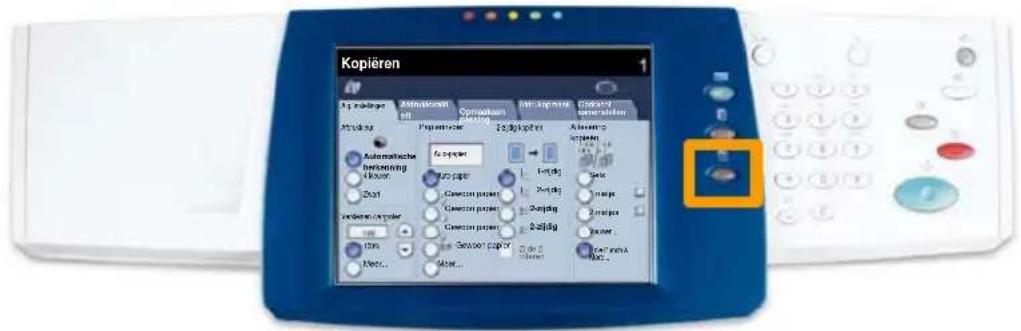

1. Selecteer de toets Apparaatstatus.

Kostentellers

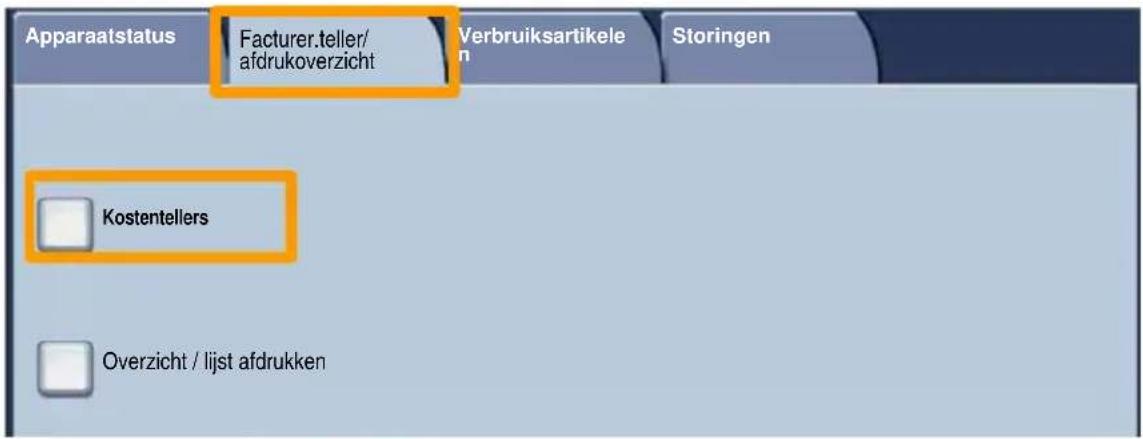

1. Controleer of het tabblad Kostenteller/Afdrukoverzicht zichtbaar is en selecteer de toets Kostenteller.

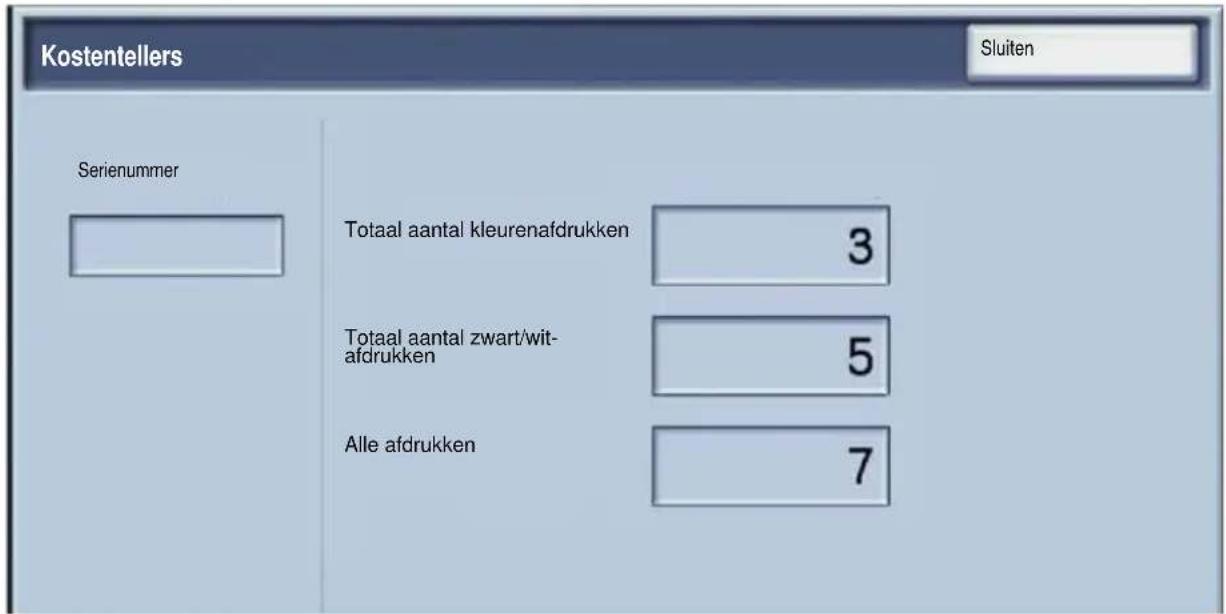

1. De kostentellers worden weergegeven.

De tonercassette vervangen

Hier ziet u hoe u een lege tonercassette kunt verwijderen en vervangen door een nieuwe tonercassette. Op het apparaat wordt aangegeven wanneer u een nieuwe cassette dient te bestellen en wanneer u deze dient te installeren.

De instructies opvolgen voor het verwijderen van de oude cassette die bij de nieuwe cassette zijn bijgesloten.

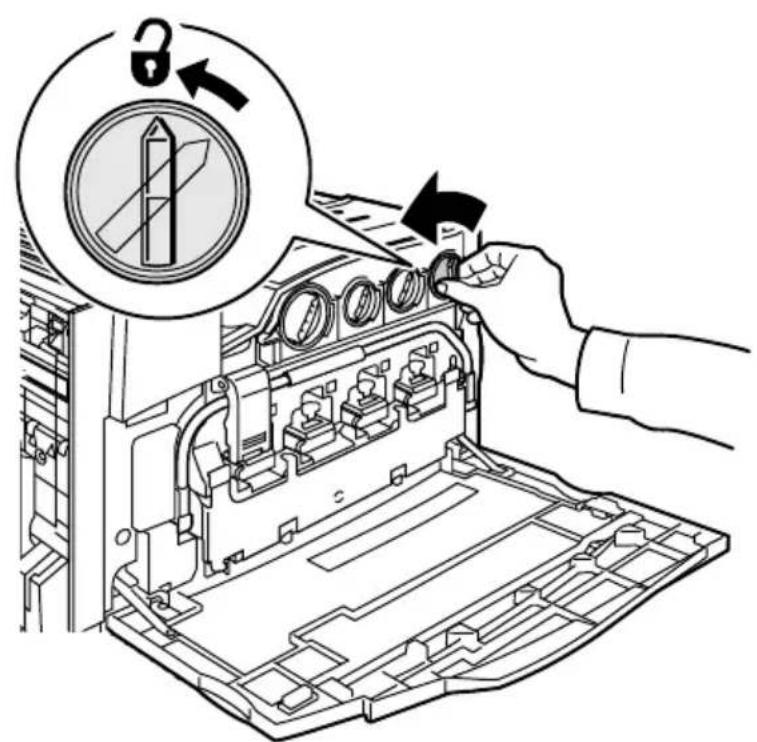

1. De voordeur openen.

2. De tonercassette linksom draaien naar de stand ontgrendelde.

1. De tonercassette verwijderen door deze recht naar buiten te trekken. Wees voorzichtig dat u geen toner op uw kleding of huid morst.

1. De tonercassette wegdoen net als ander kantoorafval of de cassette opsturen voor recycling.

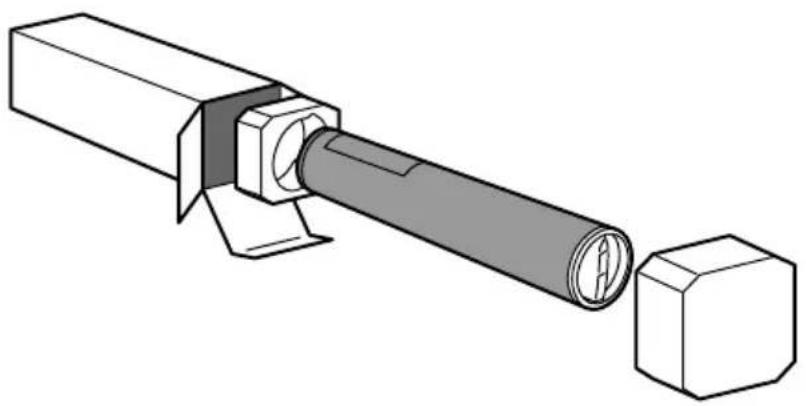

1. De nieuwe tonercassette uit de verpakking nemen.

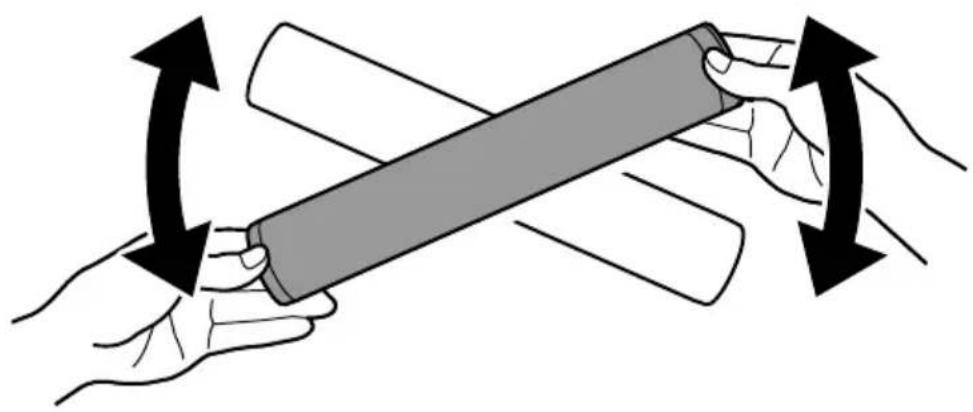

1. De nieuwe tonercassette een aantal keer heen en weer schudden en draaien om de toner goed te verdelen.

1. De tonercassette installeren door de pijlen op de cassette tegenover het ontgrendelingssymbool op de printer te plaatsen. Ervoor zorgen dat de cassette volledig is geplaatst en de hendel vervolgens naar de stand "vergrendeld" draaien.

1. De voordeur sluiten. Indien de deur niet volledig kan worden gesloten, controleren of de cassette is vergrendeld en of de tonercassette op de juiste plaats is geïnstalleerd.

Hiermee is de tonercassette vervangen.
