GEBRUIKSAANWIJZING ZTE7100PZ ZANUSSI

Gebruiksaanwijzing 2

User Manual 15

Veiligheidsinformatie.2

Veiligheidsvoorschriften.4

Montage 5

Beschrijving van het product.8

Bedieningspaneel 8

Programmatabel 9

Opties. 9

Installingen.10

Voor het eerste gebruik_10

Dagelijks gebruik_10

Aanwijzingen en tips.11

Onderhoud en reiniging.11

Probleemoplossing. 12

Wijzigingen voorbehonden.

Veiligheidsinformatie

Lees zorgvuldig de meegeleverde instructies voor installmentie en gebruik van het apparaat. De fabrikant is Niet verantwoordelijk voor letsel en schade verooorzaakt door een foutieve installmentie. Bewaar de instructies van het apparaat voor toekomstig gebruik.

Algemene veiligkeit

• De specificatie van het apparaat mag nicht worden veranderd.
• Als de droogautomaat bovenop een wasautomaat worden geplaatst,要去 hiervoor het tussenstuk gebruiken. De stapelkit, beschikbaar bij uw erkende verdeler, mag uitsluitend gebruikt worden met het apparaat dat vermeld is in de instructies, die bij het accessoire geleverd worden. Lees deze aandachtig alvorens het accessoire te monteren (Raadpleeg de montagebrochure).
• Het apparaat kan losstaand of onder het aanrecht in de keuken met correcte ruimte worden gemonteerd (Raadpleeg de montagebrochure).
• Installee het apparaat Niet acheer een vergrendelbare deur, een schuifdeur of een deur met een scharnier aan de tegenovergestelde zichde, waardoor de deur van het apparaat nicht volledig geopend kan worden.
• De ventilatie-openingen in de onderkant (indien van toepassing) mogen nicht worden afgedekt door tapijt

• Steek de stekker pas in het stopcontact als de installmentie is voltooid. Zorg ervoor dat het netsnoer na installmentie bereikbaar is.

• Zorg voor een goede ventilatie in de ruimte waar het apparaat geinstalleerd is, om te voorkomen dat gassen uit apparaten die op andere brandstoffen werken, zoals open haarden, in de ruimte terugstromen.

• De lucht mag nicht worden afgevoerd via een kanaal dat worden gebrukt voor uitlaatgassen van apparaten die gas of andere brandstoffen verbranden. (indien van toepassing)
• Als de voedingskabel beschadigd is,要去 fabrikant,een erkende serviceverlener of een gekwalificeerd persoon.Dezeervangen teneinde gevaarlijke situatuies te voorkomen.
• Respecteer het maximale laadvermogen van 7kg (raadpleeg hoofdstuk "Programmaschema").
• Gebruik het apparaat Niet als er industrielle chemische reinigingsmiddelen zijn gebruikt.
• Veeg eventuele pluisjes die zich rondon het apparaat hebben opgehoopt, weg.
• Gebruik het apparaat nicht zonder een filter. Reinig het pluisfilter voor of na elk gebruik.
• Droog geen ongewassen articikelen in de wasdroger.
• Artikelen die+zijn bevuild met stoffen als spijsolie, aceton, benzine, petroleum, kerosine, vlekkenverwijderaars , terpentine, boenwas en boenwasverwijderaars dienen alvorens in de droogtrommel te worden gedroogd, te worden gewassen in heet water met een extra hoeveelheid wasmiddel.
• Artikelen van schuimrubber (latexschuim), douchemutsjes, waterdichte kleding, artikelen met een rubberen binnenkant en kleding of kussens met een vulling van schuimrubber dieneniet in de droogtrommel te worden gedroogd.
• Wasverzachters of soortgelijke producten dienen te worden gebruikt zoals aangegeven in de wasverzachterinstructies.
• Verwijder alle objecten, zoals aanstekers en lucifers,uit broek-, rok- of jaszakken.
• Stop een wasdroger nooit voor het einde van een droogcyclus, tenzij alle voorwerpen snel uit de trommel verwijderd en uitgehangen worden, zodate de hitte snel verdwijnt.
• Het LASTDEEL van een droogtrommelcylclus vindt plaats zonder warmte (koelcylclus) om ervoor te zorgen dat de

artikelen uiteindelijk een temperatuur hebben waar bij is gewaarborgd dat de artikelen Niet worden beschadigd

• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoudshandelingen verricht.

Veiligheid van kinderen en kwetsbare mensen

WAARSCHUWING!

Gevaar voor verstikking, letsel of permanente invaliditeit.

• Dit apparaat kan worden gebruikt door kinderen van 8aar en ouder en door mensen met beperkte lichamelijke, zintuiglijke of verstandelijkke vermogens of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de eventuele bevaren begrijpen.
• Laat kinderen nicht met het apparaat spelen.
• Houd kinderenjonger dan 3aaruitdebuurtofonder permanenttoezicht.
• Houd alle verpakkingsmaterialen uit de buurt van kinderen.
• Houd alle reinigingsmiddelen uit de buurt van kinderen.
• Houd kinderen en huisdieren uit de buurt van het apparaat als de deur open is.
• Als het apparaat is uitgerust met een kinderbeveiliging, raden wij aan dit te activeren.
• Reiniging en onderhoud mag nicht worden uitgevoerd door kinderen zonder toezicht.

Veiligheidsvoorschriften

Montage

• Verwijder alle verpakkingsmaterialen.
• Installeer en gebruik geen beschadigd apparatus.
• Volg de installment-instructions op die zich meegeleverd met het apparaat.
• Wees voorzichtig met het verplaatsen van het apparaat, het is zwaar. Draag algijd veiligheidshandschoenen.

• Installeeer of gebruik het apparaat Niet op een plek waar de temperatuur onder 5^ of boven 35^ komt.

• Zorg ervoor dat de vloer van deplaats waar u het apparaat installeert, vlak, stabel, hittebestendig en schoon is.
  Zorg dat er lucht:tussen het apparaat en de vloer kan circuleren.

• Het apparaat mag alleen verticaal worden verplaatst.
• De anschterkant van het apparaat moet tegen de muur worden geplaatst.
• Als het apparaat op zijn permanententeplaats worden geplaatst, moet u nagaan of het waterpas staat. Is dit nicht het geval, stel dan de stelpootjes af totdat dit wel het geval is.

Aansluiting op het elektriciteitsnet

WAARSCHUWING!

Gevaar voor brand en elektrische schokken.

• Dit apparaat要去 worden aangesloten op een geaard stopcontact.
• Controller of de elektrische informatie op het typeplaatje overeenkomt met de stroomvoorziening. Zo Niet, neem dan contact op met een elektromonteur.
• Gebruik.altijd een correct geinstalleerd, schokbestendig stopcontact.
• Gebruik geen meerwegstekkers en verlengsnoeren.
  Trek Niet aan het netsnoer om het apparaat los te koppelen. Trek.altijd aan de stekker.
• Raak de stroomkabel of stekker nicht aan met natte handen.
• Alleen voor het VK en Ierland. Het apparaat heeft een 13 amp. stekker. Als het moodzakelijk is om de zekering in de stekker te verwisselen, gebruik dan een 13 amp. ASTA (BS1362) zekering.
• Dit apparaat voldoet aan de EU-richtlijnen.

Gebruik

WAARSCHUWING!

Gevaar voor letsel, elektrischeschokken, brand, brandwonden en schade aan het apparaat.

• Gebruik dit apparaat uitsluitend in een huishoudelijkke omgeving.
• Droog geen beschadigde kleding met vulling of voering.
• Droog uitsluitend textiel dat in de droogautomaat mag worden gedroogd. Volg

Montage

Uitpakken

LET OP!

Voordat u de droger in gebruik neemt, moeten alle transportbeveiligingen verwijderd worden.

de instructies op het wasvoorschrift in de kleding.

• Als u het wasgoed heeft gewassen met een vlekverwijderaar, voer dan een extra spoelcyclusuit voordat u de droger start.
• Het gecondenseerde/gedistilleerde water mag Niet worden gezruikt voor het bereiden van eten en drinken. Het kan gezondheidsproblemen veroorzaken bij mensen en dieren.
• Ga Niet op de opener deur zitten of staan.
• Droog geen druipatte kledingstukken in de droogautomaat.

Onderhoud en reiniging

WAARSCHUWING!

Gevaar voor letsel of schade aan het apparaat.

• Gebruik geen waterstralen of stoom om het apparaat te reinigen.
  Maak het apparaat schoon met een vochtige, zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.

Verwijdering

WAARSCHUWING!

Gevaar voor letsel of verstikking.

Haal de stekker uit het stopcontact.
- Snij het netsnoer van het apparaat af en gooi dit weg.
- Verwijder de deurgreep om te voorkomen dat kinderen en huisdieren opgesloten raken in het apparatus.

1 Open de vuldeur.

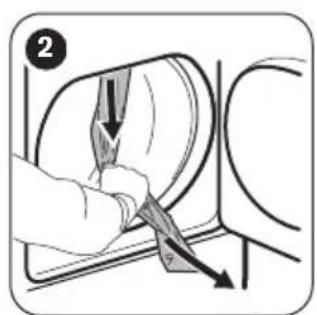

2 Trek de stroken plakband los van de binnenkant van de machine, bovenop detrommel.

3 Verwijder de plastic folie en de polystyreen vulling van de machine.

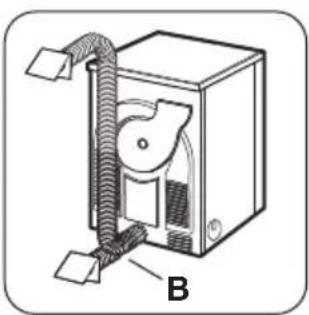

Ventilatieslang

Wat betreft de uitlaat zich, als u heeft gekozen voor een vast rooster aan de wand of het raam, kan een goede plaatselijke doe-het-zelfzaak u de benodigde fittingsen en installmentieadvies verschaffen.

Zorg ervoor dat de lenghte van de ventilatieslag kleiner is dan 2 m en dat deze maximum 2 bochten bevat.

WAARSCHUWING!

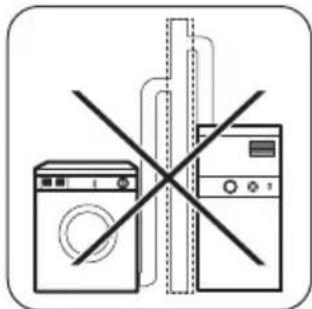

Het is belangrijk om de ventilationslang Niet te bevestigen aan bijvoorbeeld een afzuigkap, een schoorsteen of een rookkanaal dat ontworpen is om uitlaatgassen van een apparaat dat brandstof verbruikt af te voeren.

Merk op dat om condensatieproblemen te vermijden het van belang is dat de droger isuitgerust met de flexibele slang om+zijn "uiltaatgassen" ten minste tot voor bijkeukenonderdelen af te voeren. Om tevoorkomen dat het apparaat oververhit raakt, is het van belang dat de stoomafvoer Niet wordtbelemmerd. Als er een permanente slang aaneen externe muur of plafond is bevestigd, moet men ervoor zorgen dat deze over een minimalecapaciteit van 150~m3 / u beschikt. Als dedroogtrommel zich naast de koken bevindt, moet u ervoor zorgen dat de ventilationslang nichtgekneld wordt. Als de slang gedeeltelijk wordenplatgedrukt, za de droogeefficientie wordenverminderd, wat leidt tot langere droogtijden eneen hoger energieverbruik. Als de slang volledigwordt platgedrukt kan deveiligheidsuitschakeling waarmee het apparaatis uitgerust in werkung treden. Bij het bedierenvan de wasdroger mag de kamertemperatuurniet lager liggen dan +5^ en nicht hoger dan +35^, ompdat dit de prestaties van hetapparaat kan beinvloeden.

Als de slang te lang is en de kamertemperatuur laag is, kan het vocht in de slang condenseren tot water. Dit is normal. Om te voorkomen dat dit water in de slang komt, worden het aangeraden om eenklein gat (dia. 3mm ) te boren in het laagste punt van de slang en er eenkleine bak onder teplaatsen. (Zie afbeelding, punt B).

Erijken 3 ventilatie-uitgangen: links, rechts en aan dechterzijde.

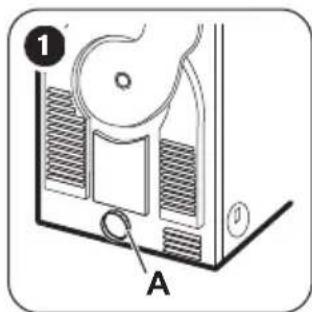

1 Verwijder der ringmoer A van de ventilatie-uitgang aan dechterzijde.

Schroef de ringmoer aan de slang en druk deze op zich plaats.

3 De Niet gebruike ventilatie-openingen要去en met demeegeleverde aufrichtingen worden afgeschermd.

Deur omkeren

Om het in- en uitladen van het wasgoed te vergemakkelijken kan de deur worden omgekeerd.

WAARSCHUWING!

De draairichting van de deur mag alleen worden veranderd door een gekwalificeerd vakman.

Neem contact op met de service-afdeling. Dekosten voor het veranderen van de draairichting van de deur� voor u.

i Verkrijgbaar bij de klantenservice of uw gespecialiseerde dealer

Om de droogautomaat bovenop een wasautomaat te kuren zetten met een diepte tussen 48 en 60~cm Lees de bij de kit geleverde gebruiksaanwijzing zorgvuldig door.

1 Bedieningspaneel
2 Deur van het apparatus
3 Pluisfilter
4 Typeplaatje
5 Verstelbare pootjes

6 Ventilateopeningen aan de zijkanten/ventilateopeningen aan de achterkant
7 Ringmoer

Bedieningspaneel

1 Programmaknop en DIT-schakelaar

2 Lage temp. foets

3 Textieltoets: Katoen, Synthetica

4 Indicatielampjes: Drogen, Hind/Antikreuk condensor, filter

Start/Pauze-toets

Programmatabel

Programma's	Tijd in minu-nuten (on-geveer)	Type belading	Lading (max.)1)/Textielmarker-ing
Katoen
Extra Droog 140 Droogtegraad: extra droog.			7kg/
Sterkdroog 130 Droogtegraad: intensief droog.			7kg/
(Kastdroog2)3)	115 Droogtegraad: kastdroog.		7kg/
Vochtig 100		Droogtegraad: textiel dat nog要去 worden gestreken.	7kg/
Strijkdroog3)	90	Droogtegraad: geschikt voor strijk- en.	7kg/
Synthetica
Extra Droog 50 Droogtegraad: extra droog.			3kg/
Kastdroog3)	45 Droogtegraad: kastdroog.		3kg/
Strijkdroog 30		Droogtegraad: geschikt voor strijk- en.	3kg/
Jeans 140		Vrijetijdskleding, zoals jeans, sweat- shirts van verschillende materiaal- diktes (bijv. bij de kraag, manchetten en naden).	3kg/

1) Het maximale gewicht verwijst maar droge kledingstukken.
2) Het programme Katoen Kastdroog is het 'standaardkatoenprogramma' en het is geschikt voor het drogen van normalnat katoen en het is het meest energiezuinige programma voor het drogen van nat katoenen wasgoed.
3) Uitsluitend voor testinstituten: Standaardprogramma's voor tests worden gespecifieerd in het EN 61121-document.

Opties

Lage temp.

Met deze optie Aunt u een droogprogramma met een lage temperatuur instellen voor fijnne was. Gebruik deze optie voor stoffen met het symbol op het etiket (bijv. acryl, viscose).

Textiel

soort wasgoed: Katoen, Synthetica

Selectie voorijdgestuurde programma's

A) Lage temp.-toets
B) Textieltoets: Katoen , Synthetica
C) Start/Pauze-toets

Voor het eerste gebruik

Voordat u het apparaat voor het eerst in gebruik neemt, voert u een van de volgende handelingen UIT:

Maak de droogautomaat schoon met een vochtige doeK.

Dagelijks gebruik

Zoemer aan/uit

Houd om de geluidssignalen in en uit te schakelen ongeveer 2 seconden de tiptoetsen

(A) en (B) gelijktijdig ingedrukt.

Eenprogramma starten.

1. Bereid het wasgoed voor enplaats de kledingstukken in het apparatus.

LET OP!

Zorg bij het sluiten van de deur dat het wasgoed NietCUSen de deur van het apparaat en de rubber pakking verecht komt.

1. Stel het correcte programme en de gewenste opties voor dit type wasgoed in.
2. Druk op de Start/Pauze-aanraaktoets. Het programma worden gestart.

Eenprogrammawijzigen

1. Draai de programmaknop maar QPF
2. Stel het programma in.

Aan het einde van het programme

Als het programme is voltooid:

• U hoor met tussenpozen een geluidssignaal (als de zoemerfunctie aan is).
• De individielampjes →| Eind/Antikreuk en filter gaan aan.

• Het Start/Pauze-lampje brandt.

• Start een kort programma (d.w.z. 30 minutes) met vochtig wasgoed.

Het apparatus blijft nog ongeveer 30 minutes in de anti-kreukbeveiligingfase werken.

In de anti-kreukbeveiligingfase worden de kreukelsuit uw kleding gehaald.

U kunt het wasgoed uit de machine halen voordat deze fase is voltooid. Wij adviseren u voor de Beste resultaten het wasgoed pas te verwijderen als de fase bijna of volledig is voltooid.

Na afloop van de anti-kreukbeveilingfase:

• Start/Pauze-indicatielampje gaat uiit.

• Draai de programmaknop maar ① OFF

• Open de deur van het apparaat.
• Haal het wasgoed uit de trommel.
• Sluit de deur van het apparatusat.

Reinig altijd het filter als het programme is voltooid.

Stand-byfunctie

Om het energieverbruik te verlagen, schakelt\ deze functie het apparaat automatisch UIT:

• Als na 5 minutes geen programme start.
• 5 minutes na afloop van het wasprogramma.

Indicatielampjes

Deze lampjes geen de volgende functies aan:

• Drogen : la lampje geeft aan dat het apparaat zich in de droogfase bevindt.
  Eind/Antikreuk : lampje brandt aan het einde van de afkoelfase,ijdens de anti

Aanwijzingen en tips

Wasgoed voorbereiden

• Sluit de ritsen.
• Sluit de drukknoopjes van dekbedovertrekken.
• Laat bandjes of linten nicht loshangen (bijvoorbeeld de koorden van een schort). Maak ze aan elkaar vast voordat u het programma start.
  Maak alle zakken leeg.
• Als een kledingstuk een interne voering van katoen heeft, draait u het geheel binnenstebuiten. Zorg dat de katoenlaag.altijd aan de buitenkant zit.
  Wij adviseren u het correcte programma te kiezen voor het soort stof dat in het apparaat is geplaatst.

kreukfase en aan het einde van hetprogramma.

• filter : lampje Licht op aan het einde van het programma om u eraan te herinneren dat de filters要去en worden gereinigd.

• Combineer geen stoffen met sterke kleuren en stoffen met lichte kleuren. Sterke kleuren können doorlopen.

• Gebruik een toepasselijk programme voor katoenen jersey en gebreide kleding om te voorkomen dat de kledingstukken krimpen.
  Zorg dat het gewicht van het wasgoed Niet hoger is dan het maximale gewicht dat in de programmatabel staat.
• Droog alleen wasgoed dat in de droogautomaat kan worden gedroogd. Zie de wasvoorschriften op de kledingstukken.

Wasvoorschrift Beschrijving
	Wasgoed dat in de droogautomaat kan worden gedroogd.
	Wasgoed dat in de droogautomaat kan worden gedroogd. Stel het programma met de standard temperatuur in.
	Wasgoed dat in de droogautomaat kan worden gedroogd. Stel het programma met een lage temperatuur in.
	Wasgoed dat Niet in de droogautomaat kan worden gedroogd.

Onderhoud en reiniging

Het filter schoonmaken

Aan het einde van elke cyclus zar het filterlampje branden om u te latent weten dat het filter moet worden gereinigd.

Het filter vangt de pluizen op. De pluizen ontstaan tijdens het drogen van de kleding in de droogautomaat.

1 Open de deur.

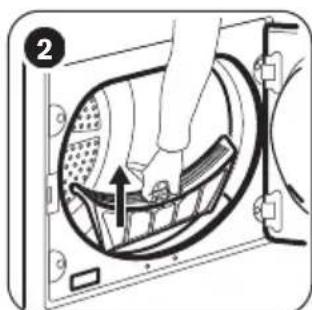

2 Trek aan het filter.

Maak het filter schoon met een vochtige hand.

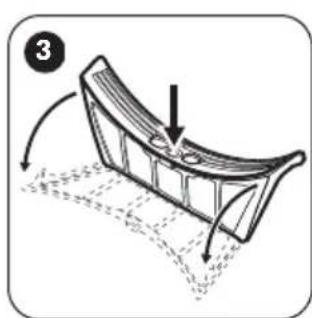

3 Open het filter

Maak, indien nodig, het filter schoon met warm water en een borstel.

Sluit het filter.

7 Verwijder de pluizenuit de filterhouser. Hiervoor kan een stofzuiger worden gebruikt.

8 Zet het filter in defilterhouser.

De trommel reinigen

WAARSCHUWING!

Ontkoppel het apparaat voordat u het reinigt.

Probleemoplossing

Gebruik een standard zoepsop om de binnenzijde van de trommel te reinigen. Droog het gereinigde oppervlak met een zacht doek.

LET OP!

Gebruik geen schuurmiddlesen of staalwol om de trommel schoon te make.

Het bedieningspaneel en de behuizing reinigen

Gebruik een standard zeepsop om het bedieningspaneel en de behuizing te reinigen.

Gebruik een vochtige doek om te reinigen.

Droog het gereinigde oppervlak met een zachte doek.

LET OP!

Gebruik geen schoonmaakmiddelen voor meubels of schoonmaakmiddelen die corrosie kunnen veroorzaken.

Probleem Mogelijk oplossing
U kunt het apparaat Niet activeren. Zorg dat de stekker in het stopcontact zit.
Controller dezekering in dezekeringenkast (hui-sinstallatie).
Het programme start nicht. Druk op Start/Pauze.
Zorg dat de deur van het apparaat is gesloten.
De deur van het apparaat gaat Niet指的是. Zorg dat het filters op de juiste wijze is geënstal-leerd.
Zorg dat het wasgoed NietCUSSEN de deur van hetapparaat en de rubber pakking terecht komt.
Op het display verschijnt een lange programma-duur. 1)	Verzeker u ervan dat het gewicht van het wasgoed geschikt is voor de duur van hetprogramma.
Zorg dat het filter schoon is.
Het wasgoed is te nat. Centrifugeer het wasgoed nogmaals in de wasautomaat.
Zorgervoordat de kamertemperatuur Niet te hoogis.
Op het display verschijnt een korte programma-duur.	Stel het programme Tijd of Extra Droog in.
Op het display verschijnt Err2).	Als u een新模式programma wilt instellen,要去 u eerst het apparaat UIT- en inschakelen.
Zorg dat de opties geschiktঃn voor het program-ma.
Op het display verschijnt (bijv. E51)2).	Het apparaat UIT en weer aanzetten. Start een新模式programma. Als het probleem opnieuw op-treedt, neemt u contact op met once service-afdel-ing.

1) Na ongeveer 5 uur stop het programme automatisch.
2) alleen drogers met het display.

Als de droogresultaten nicht maar tevredenheid zijn.

• Het ingestelde programma was onjuist.
• Het filter is verstopt.

• Er zat te veel wasgoed in het apparaat.

• De trommel is vuil.

• Verkeerde instelling van de geleidingsssensor.
• De luchtcirculatiesleuven zijn verstopt.

Technische gegevens

Hoopte x bredte x diepte 850 x 600 x 600 mm (maximaal 630 mm)
Maximale diepte met de apparaatdeur open 1090 mm
Maximale bredte met de apparaatdeur open 950 mm
Afstelbare hoogte 850 mm (+ 15 mm - afstellen van voeten)
Trommelinhoud 108 l
Maximaal laadvolume 7 kg
Spanning 230 V
Frequentie 50 Hz
Benodigde zekering 16A
Totaal vermogen 2600 W
Energie-efficiëntieklasse C
Energieverbruik 1)	4,25 kWh
Jaarlijks energieverbruik 2)	512 kWh
Links-aan modus stroomverbruik 0,70 W
uit modus stroomverbruik 0,70 W

Type gebruik Huishoudelijk

Toegestane omgevingstemperatuur +5^ tot +35^

Het beschemdeksel biedt bescherming gegen vaste stoffen en vochtigkeit, behalte opplaatsen waar de laagspanningsapparatuur geen beschemming gegen vocht biedt

IPX4

1) Overeenkomstig EN 61121.7 kg katoen gecentrifugeerd op 1000 tspm.
2) Energieverbruik perJAr in kWh, gebaseerd op 160 droogcyl van het standaardkatoenprogramma bij volledige en gedeelijke lading, en het verbruik van de lage-stroommodi. Daadwerkelijk energieverbruik per cyclus hangt af van hoe het apparaat worden verbruikt (REGELGEVING (EU) nr. 392/2012).

Verbruiksgeevens

Programma Centrifugeren op / restvocht Droogtijd		Energiever-bruik
Katoen 7 kg
Kastdroog 1400 tsp / 50%	100 min. 3,70 kWh
1000 tsp / 60%	115 min. 4,25 kWh
Strijkdroog 1400 tsp / 50%	75 min. 2,55 kWh
1000 tsp / 60%	87 min. 3,20 kWh
Synthetica 3 kg
Kastdroog 1200 tsp / 40%	40 min. 1,20 kWh
800 tsp / 50%	46 min. 1,47 kWh

MILIEUBESCHERMING

Recycle de materialen met het symbool Gooi de verpakking in een geschikte verzamelcontainer om het te recyclen. Help om het milieu en de volksgezondheid te beschermen en recycle het afval van elektrische en elektronische apparaten. Gooi apparaten gemarkeerd met het symbool Niet weg met het huishoudelijk afval. Breng het product waar het milieustation bij u in de buurt of neem contact op met de gemeente.

Contents
