GEBRUIKSAANWIJZING KDS7R JVC

NEDERLANDS Benaming/SpanningslabelDANGER: Invisible laser radiation when open and interlock failed or defeated. AVOID DIRECT EXPOSURETO BEAM. (e)ADVARSEL: Usynlig laser-stråling ved åbning, når sikkerhedsafbrydere er ude af funktion. Undgåudsæt-telse for stråling. (d)VARNING: Osynlig laser-strålning när denna del är öppnad och spärren är urkopplad. Betrakta ej strålen. (s)VARO : Avattaessa ja suo-jalukitus ohitettaessa olet alttiina näkymättömälle lasersäteilylle. Älä katso säteeseen. (f) CLASS 1

LASER PRODUCT Plaats en afbeelding van labels

BELANGRIJK VOOR LASERPRODUKTEN Voorzorgen:1. KLASSE 1 LASERPRODUKT2. GEVAAR: Onzichtbare laserstralen wanneeropen en interlock uitgeschakeld of defekt.Voorkom direkte blootstelling aan de straal.3. LET OP: Open de bovenafdekking niet. Hettoestel bevat geen door de gebruiker terepareren onderdelen. Laat onderhouden reparatie over aan erkend onderthoud-spersoneel.4. LET OP: Deze CD-speler gebruikt onzichtbarelaserstralen maar is echter voorzien vanveiligheidsschakelaars die uitstraling dienen testoppen bij het verwijderen van CD’s. Het isuitermate gevaarlijk deze schakelaars uit teschakelen.5. LET OP: Het gebruik van regelaars en het makenvan instellingen ander dan in deze gebruik-saanwijzing aangegeven resulteert mogelijk inblootstelling aan gevaarlijke straling.Opmerking:Voor de veiligheid is een genummerde identificatiekaart bij het toestel geleverd. Hetidentificatienummer is tevens op de behuizing van het toestel gedrukt. Bewaar de kaart op eenveilige plaats. Deze kaart is belangrijk voor identificatie indien het toestel is gestolen. Het apparaat terugstellen Houd de SEL (selectie) en de (standby/aan/ATT)toetsen beide gelijktijdig een paar seconden ingedrukt.De ingebouwde microcomputer wordt hierdoor teruggesteld.OPMERKINGEN:• De geheugeninstellingen — zoals de voorkeurzenders ende geluidsinstellingen — zullen eveneens gewist worden.• Als er een CD in het apparaat is, zal deze naar buiten komenwanneer u het apparaat terugstelt. Let op dat de CD nietvalt.(Standby/Aan/ATT)SEL (Selectie)ALVORENS HET APPARAAT TE GEBRUIKEN ★ Denk aan de veiligheid...• Zet het volume onder het rijden niet te hard. Dit isgevaarlijk , omdat u de geluiden buiten de auto nietmeer hoort.• Zet de auto stil voordat u ingewikkelde handelingenmet het apparaat gaat verrichten. ★ Temperatuur binnen de auto...Als de auto gedurende lange tijd in de kou of in de warmteheeft gestaan, mag u het apparaat pas gebruiken nadatde temperatuur in de auto weer normaal waarden heetbereikt.Onderpaneel van het hoofdtoestelLet op:Dit toestel heeft een laserkomponent met een hogere klasse laserstraal dan “Klasse 1”.

NL02-04.KD-S70R/S7R[E]f 28/12/00, 5:19 PM2NEDERLANDS

GEBRUIK VAN DE RADIO 5

Naar de radio luisteren 5

Radiozenders in het geheugen vastleggen 6

Automatisch vastleggen van FM-zenders: SSM 6

Handmatig vastleggen van zenders 7

Afstemmen op een voorkeuzezender 8

HET GEBRUIK VAN RDS 9

Wat u kunt doen met RDS EON 9

Eén en hetzelfde programma blijven volgen

(met de netwerkfunctie) 9

Het gebruik van standby-ontvangst 11

Een PTY-code invoeren voor de standby-ontvangst van een

Uw favoriete programmagenre opzoeken 12

Andere handige RDS-functies 15

Automatische selectie van een station bij gebruik van de

De weergave op de display wijzigen terwijl u naar een

FM-station luistert 15

Het volumeniveau voor verkeersinformatie instellen 15

Automatisch aanpassen van de klok 16

GEBRUIK VAN DE CD-SPELER 17

Een muziekstuk of een bepaald punt op de CD zoeken 18

Afspeelmodus selecteren 19

Voorkomen dat de CD terugspringt19

Werken met aangepaste geluidsmodi (Advanced SCM) 22

De geluidsmodi selecteren en opslaan 22

De geluidsmodi oproepen 23

Advanced SCM annuleran24

Een niveauweergave selecteren28

De algemene instellingen wijzigen 29

Bedieningspaneel verwijderen32

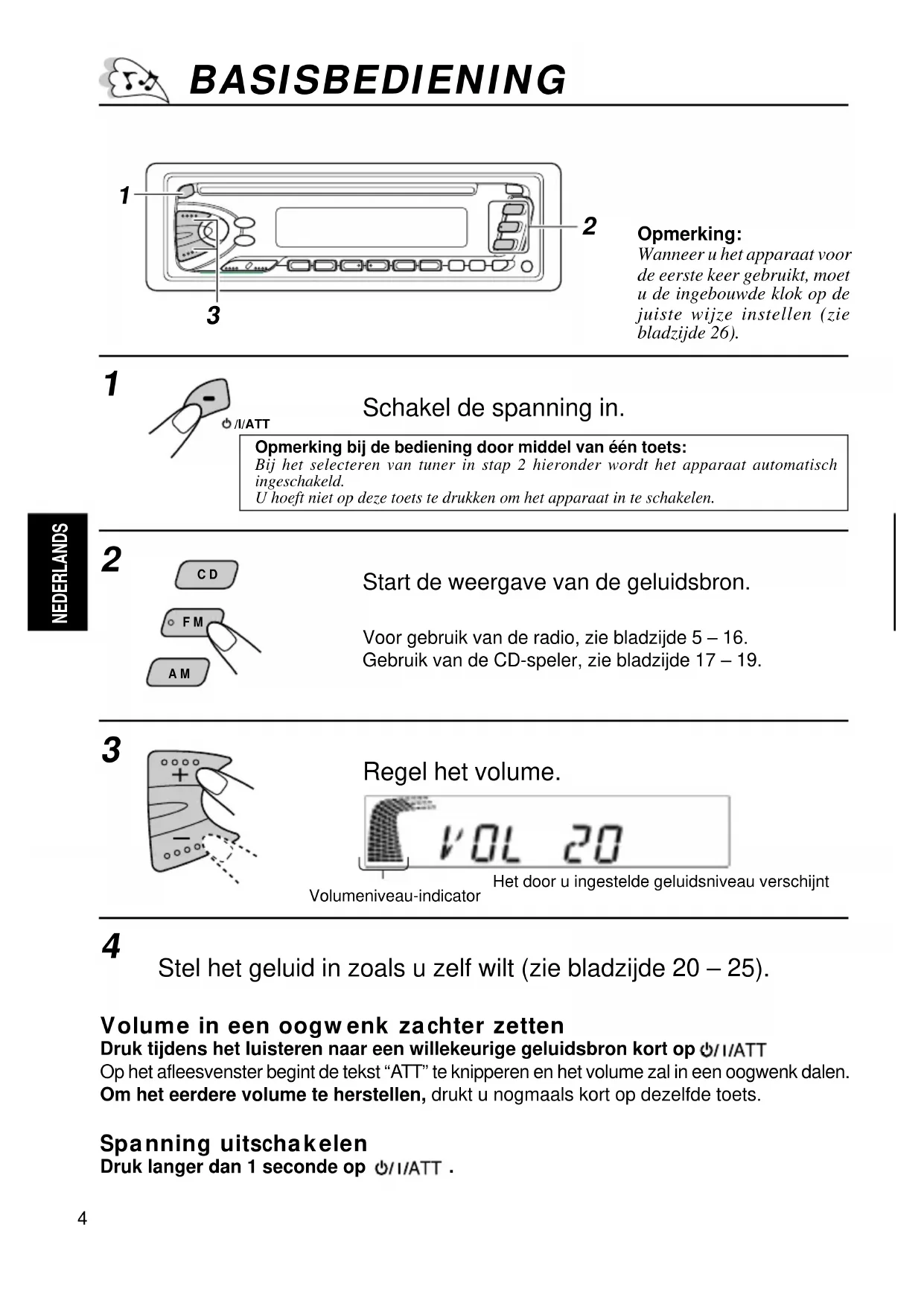

Start de weergave van de geluidsbron. Voor gebruik van de radio, zie bladzijde 5 – 16.Gebruik van de CD-speler, zie bladzijde 17 – 19. 3

Stel het geluid in zoals u zelf wilt (zie bladzijde 20 – 25).

Volume in een oogwenk zachter zetten Druk tijdens het luisteren naar een willekeurige geluidsbron kort op . Op het afleesvenster begint de tekst “ATT” te knipperen en het volume zal in een oogwenk dalen. Om het eerdere volume te herstellen, drukt u nogmaals kort op dezelfde toets. Spanning uitschakelen Druk langer dan 1 seconde op . BASISBEDIENING Opmerking:Wanneer u het apparaat voorde eerste keer gebruikt, moetu de ingebouwde klok op dejuiste wijze instellen (ziebladzijde 26).Opmerking bij de bediening door middel van één toets:Bij het selecteren van tuner in stap 2 hieronder wordt het apparaat automatischingeschakeld.U hoeft niet op deze toets te drukken om het apparaat in te schakelen. 1

/I/ATT C D A M F M Het door u ingestelde geluidsniveau verschijntVolumeniveau-indicator NL02-04.KD-S70R/S7R[E]f 28/12/00, 5:19 PM45 NEDERLANDS 2

Zoek een station. Wanneer een station wordt ontvangen, stopt hetzoeken. Druk nogmaals op dezelfde toets wanneer u het zoeken wilt stoppen voordat op een zender is afgestemd. Handmatig zonder zoeken op een bepaalda freguentie

afstemmen: 1 Druk op FM of AM om de gewenste omroepband te selecteren.2 Druk op ¢ of 4

en houd deze toets ingedrukt totdat de letter “M” op hetafleesvenster begint te knipperen.U kunt de frequentie handmatig wijzigen, terwijl de letter “M” knippert.3 Druk meerdere malen op ¢ of 4

totdat de gewenste frequentie is bereikt.• Als u de toets ingedrukt houdt, blijft de frequentie veranderen (bij FM steeds met 50 kHzen bij AM steeds met 9 kHz – MW/LW) totdat u de toets loslaat.

GEBRUIK VAN DE RADIO Naar de radio luisteren

Selecteer de golfband (FM1, FM2, FM3 of AM) U kunt éé van de drie FM-golfbandn (FM1, FM2 en FM3)selecteren om naar een FM-zender te luisteren.Stations met eenhogere frequentiezoeken.Stations met eenlagere frequentiezoeken.FM1 FM2 FM3

Selecteer het nummer van de FM-golfband

Druk op beide toetsen en houd ze langer dan

2 seconden ingedrukt. Lokale FM-zenders met de sterkste signalen worden opgezocht en automatisch voor degekozen golfband (FM1, FM2 of FM3) onder de cijfertoetsen vastgelegd - nummer 1 (laagstefrequentie) t/m nummer 6 (hoogste frequentie).De voorkeuzezender die onder cijfertoets 1 is vastgelegd wordt na het automatisch vastleggenvan de zenders opgeroepen. Radiozenders in het geheugen vastleggen U kunt één van de volgende twee methoden gebruiken om de radiozenders in het geheugenvastteleggen.• Automatisch vasteleggen van FM-zenders:SSM (Strong-station Sequential Memory)• Handmatig vasteleggen van FM en AM-zenders Automatisch vasteleggen van FM-zenders:SSM U kunt 6 lokale FM-stations instellen voor elke FM-golfband (FM1, FM2 en FM3).FM1 FM2 FM3 1

2 De tekst “SSM” verschijnt op het afleesvenster enverdwijnt wanneer het automatisch instellen vanradiozenders is beëindigd. NL05-08.KD-S70R/S7R[E]f 28/12/00, 5:20 PM67

Stem af op een zender op 88.3 MHz. Zie bladzijde 5 voor het afstemmen op een zender. 3

Druk op de toets en houdt deze ten minste 2

Herhaal bovenstaande procedure om andere zenders onder

andere nummers op te slaan. Opmerkingen:• Een eerder vastgelegde zender wordt gewist wanneer een hieuwe zender wordt opgeslagen onderhetzelfde nummer.• Ingestelde zenders worden gewist wanneer de spannings toevoer naar het geheugen wordt onderbroken(bijvoorbeeld bij het vervangen van de accu). Als dit gebeurt, moeten de zenders opnieuw worden ingesteld.

F M Handmatig vastleggen van zenders U kunt handmatig maximaal 6 zenders voor iedere golfband (FM1, FM2, FM3 en AMvastleggen).VOORBEELD: Een FM-zender op 88.3 MHz vastleggen onder nummer 1 van FM1. 1

3 De vermelding “P1” knippert enkele seconden op de display. NL05-08.KD-S70R/S7R[E]f 28/12/00, 5:20 PM78 NEDERLANDS Afstemmen op een voorkeuzezender U kunt in een handomdraai afstemmen op een vastgelegde voorkeuzezender.Denk eraan dat u de zenders eerst moet vastleggen! Zie bladzijde 6 en 7, als u dat nog niethebt gedaan. 1

Selecteer de gewenste golfband

(FM1, FM2, FM3 of AM).

Selecteer het nummer (1 – 6) van de gewenste

De informatie op de display wijzigen terwijl u een FM-station

ontvangt dat RDS-signalen uitzendt Druk op de toets DISP. Elke keer dat u op deze toets drukt, verandert de weergave op dedisplay en wel als volgt:

CLOCK (Tijd op de klok) Wanneer een stereo-uitzending op FM slecht te ontvangen is, doet u het volgende:Druk tijdens ontvangst van een FM stereo-uitzending op MO/RND (mono/willekeurig). Deindicator MO (mono) op de display licht op. De uitzending zal dan mono wordenweergegeven maarOm het stereo-effect te herstellen, drukt u op opnieuw op dezelfde toets.

MO/RND Er brandt een lampje wanneer een FM-uitzending in stereo wordt ontvangen

NL05-08.KD-S70R/S7R[E]f 28/12/00, 5:20 PM89

NEDERLANDS Wat u kunt doen met RDS EON RDS (Radio Data System) is een voorziening waarmee FM-zenders een extra signaal aanhun regulier programmasignaal toevoegen. Zo kan een FM-zender bijvoorbeeld de naam vanhet station met het programma en informatie over de aard of het genre van het programmameezenden, bijvoorbeeld of het uitgezonden programma over sport gaat of eenmuziekprogramma is. Een andere functie van de voorziening RDS is “EON (Enhanced OtherNetworks)”. De EON-indicator licht op zodra er een FM-zender wordt ontvangen die EON-gegevens uitzendt. Met behulp van de EON-gegevens die door het station worden verstuurd,kunt u op een andere zender van een ander netwerk afstemmen dat uw favoriete programmaof verkeersinformatie uitzendt, terwijl u ondertussen naar een ander programma of een andereafspeelbron, zoals het CD, luistert.

HET GEBRUIK VAN RDS Modus 1 Modus 2 Modus 3

TP RDS AF REGAF-indicator REG-indicatorMet de ontvangst van RDS-gegevens kan deze eenheid:• Eén en hetzelfde programma blijven volgen (De Netwerkfunctie)• Standby staan voor de ontvangst van verkeersinformatie (TA - “Traffic Announcement”)of uw favoriete programma• Zoeken naar een bepaald programmagenre (PTY - “Programme Type”)• Zoeken naar verkeersinformatie (TP — “Traffic Programme”)• En er zijn nog enkele andere functies waarover u bij de ontvangst van RDS-signalenkunt beschikken. Eén en hetzelfde programma blijven volgen (met de

netwerkfunctie) Als u in een gebied rijdt waarin de ontvangst van FM-signalen te wensen overlaat, zal detuner die in deze eenheid is ingebouwd automatisch overschakelen naar een andere RDS-zender van hetzelfde station dat hetzelfde programma uitzendt, maar dan met een sterkeruitzendsignaal. Op die manier kunt u dus naar uw favoriete programma blijven luisteren enbent u verzekerd van de best mogelijke ontvangst, ongeacht waar in het ontvangstgebied urijdt (zie de afbeelding op de volgende pagina).Er zijn twee soorten RDS-gegevens die ervoor zorgen dat u uw favoriete programma tijdensuw rit kunt blijven volgen: de PI (Programme Identification) gegevens, en de AF (AlternativeFrequency) gegevens.Alleen als de ontvangst van allebei deze signalen van een RDS-station goed zijn, kunt u uwfavoriete programma blijven volgen. Als een of beide signalen niet goed worden ontvangen,werkt deze voorziening niet.Om de netwerkfunctie in te schakelen, drukt u minimaal 1seconde op de TP/RDS-toets (Traffic Programme/Radio DataSystem). Elke keer wanneer u op deze toets drukt, verandert demodus van deze functie en wel als volgt: NL09-16.KD-S70R/S7R[E]f 28/12/00, 9:57 PM910

De AF-indicator licht op, maar de REG-indicator licht niet op.

De netwerkfunctie is ingeschakeld en Regionalisatie is uitgeschakeld (“OFF”).

In deze modus schakelt de ontvanger over naar een andere zender van

hetzelfde station als het signaal van de geselecteerde zender te zwak wordt.

In deze modus kan het voorkomen dat het nieuw te ontvangen programma anders is

dan het programma dat u daarvoor ontving.

Zowel de AF-indicator als de REG-indicator lichten op.

De netwerkfunctie is ingeschakeld en ook Regionalisatie is ingeschakeld

In deze modus schakelt de ontvanger over naar een andere zender van

hetzelfde station dat hetzelfde programma uitzendt als het signaal van de

geselecteerde zender te zwak wordt.

De AF-indicator en de REG-indicator lichten allebei niet op.

De netwerkfunctie is uitgeschakeld.

In deze afbeelding ziet u hoe hetzelfde programma via verschillende frequenties kan

Programma 1 op frequentie A Programma 1 op frequentie B Programma 1 op frequentie E Programma 1 op frequentie D Programma 1 op frequentie C NL09-16.KD-S70R/S7R[E]f 28/12/00, 9:57 PM1011

NEDERLANDS Het gebruik van standby-ontvangst

Met standby-ontvangst kunt u tijdelijk van de geselecteerde afspeelbron (een FM-station of

CD-speler) overschakelen naar een door u ingesteld programmagenre (PTY) of naar

verkeersinformatie (TA).

Standby-ontvangst is niet mogelijk wanneer u naar een AM-zender luistert.

Standby-ontvangst van verkeersinformatie met de TP/RDS-toets

• Als u op de toets TP/RDS drukt terwijl u naar een FM-station luistert, licht de

indicator TP op wanneer u een zender ontvangt die het TP-signaal uitzendt

(verkeersinformatie) en wanneer de ontvanger in TA-standby-modus staat.

Als het station dat u ontvangt geen TP-signaal uitzendt, gaat de indicator TP op de display

¢of 4 om de ontvanger in de TA-standby-modus te zetten.

De vermelding ÒSEARCHÓ verschijnt nu op de display en de ontvanger gaat op zoek

naar een station dat wel een TP-signaal uitzendt. Zodra er zoÕn station wordt gevonden,

gaat de indicator TP op de display continu branden.

• Als u naar een CD aan het luisteren bent, en naar een station wilt luisteren dat

een TP-signaal uitzendt, moet u op de toets TP/RDS drukken om de ontvanger

in de TA-standby-modus te zetten. (De indicator TP op de display licht op.)

Als er verkeersinformatie wordt uitgezonden terwijl de TA-standby-modus is

ingeschakeld, verschijnt de vermelding “TRAFFIC” op de display en schakelt de

afspeelbron over naar de FM-band. Het volume neemt toe tot het vooraf ingestelde

TA-volumeniveau en u hoort de uitgezonden verkeersinformatie (zie pagina 15).

Druk nogmaals op TP/RDS om de TA-standbyfunctie uit te schakelen.

Standby-ontvangst van een programmagenre met de PTY-toets

• Als u op de toets PTY drukt terwijl u naar een FM-station luistert, licht de indicator

PTY op wanneer u een zender ontvangt die het PTY-signaal uitzendt en wanneer

de ontvanger in PTY-standby-modus staat. De geselecteerde PTY-naam, die

op pagina 13 wordt opgeslagen, knippert gedurende 5 seconden.

Als het station dat u ontvangt geen PTY-signaal uitzendt, gaat de indicator PTY op de

display knipperen. Druk

¢of 4 om de ontvanger in de PTY-standby-modus

te zetten. De vermelding ÒSEARCHÓ verschijnt nu op de display en de ontvanger gaat op

zoek naar een station dat wel een PTY-signaal uitzendt. Zodra er zoÕn station wordt

gevonden, gaat de indicator PTY op de display continu branden.

• Als u naar een CD aan het luisteren bent, en naar een station wilt luisteren dat

een PTY-signaal uitzendt, moet u op de toets PTY drukken om de ontvanger in

de PTY-standby-modus te zetten. (De indicator PTY op de display licht op.)

Als het geselecteerde PTY-programma wordt uitgezonden terwijl de PTY-standby-

modus is ingeschakeld, verschijnt de geselecteerde PTY-naam op de display en

schakelt de afspeelbron over naar de FM-band. Het geselecteerde PTY-

programma wordt nu ten gehore gebracht.

Druk nogmaals op PTY om de PTY-standbyfunctie uit te schakelen.

PTY TP RDS NL09-16.KD-S70R/S7R[E]f 28/12/00, 9:57 PM1112

NEDERLANDS Een PTY-code invoeren voor de standby-ontvangst van

een programmagenre Het is mogelijk om het programmagenre waar u het liefst naar luistert in de vorm van een PTY-code in hetgeheugen van de eenheid in te voeren zodat u hier naar kunt luisteren zodra er zich zo’n programmaaandient. Standaard staat de eenheid voor de standby-ontvangst van een programmagenre op de PTY-code “NEWS” ingesteld. SEL POP M 1

Druk op de toets SEL en houd de ze ten

ministe 2 seconden ingedruckt om de modus

voor algemene instellingen op te roepen (zie

(standby) als deze niet op de display wordt

Selecteer een van de 29 PTY-codes die

beschikbaar zijn. (Zie hiertoe de tabel op

bladzijde 16.) De naam van de PTY-code die u selecteert, wordt op dedisplay weergegeven en in het geheugen opgeslagen. 4

Sluit het instellen af.

Uw favoriete programmagenre opzoeken Het is mogelijk om naar één van maximaal zes in het geheugen opgeslagenprogrammagenres te zoeken.Standaard liggen de volgende zes programmagenres achter de cijfertoetsen (1 t/m 6)opgeslagen.Zie bladzijde 13 voor het wijzigen van de fabrieksinstellingen.Zie bladzijde 14 voor een uitleg over het zoeken van uw favoriete programma. NL09-16.KD-S70R/S7R[E]f 28/12/00, 9:58 PM1213

NEDERLANDS Uw favoriete programmagenres in het geheugen opslaan

Druk op de toets SEL en houd deze ten minste

2 seconden ingedrukt om de modus voor

algemene instellingen op te roepen (zie

(zoeken) als deze niet op de display wordt

Selecteer een van de 29 PTY-codes die

beschikbaar zijn. (Zie hiertoe de tabel op

bladzijde 16.) De naam van de PTY-code die u selecteert, wordt op dedisplay weergegeven en in het geheugen opgeslagen.• Als de code die zich al in het geheugen bevindt wordtgeselecteerd, knippert die code op de display. 4

Druk de gewenste cijfertoets in en houd deze minimaal 2

seconden vast om de geselecteerde PTY-code op te slaan onder

de cijfertoets van uw keuze. De PTY-code begint te knipperen. 5

Sluit het instellen af.

NL09-16.KD-S70R/S7R[E]f 28/12/00, 9:58 PM1314 NEDERLANDS 2

Een programmagenre opzoeken

Druk ten minste 1 seconde op de toets PTY

terwijl u naar een FM-station luistert. De PTY-code die als laatste werd geselecteerd, verschijntop de display. 2

Selecteer een van de PTY-codes die onder de

zes cijfertoetsen (1 – 6) liggen opgeslagen. De PTY-zoekopdracht naar uw favoriete programma begintna 5 seconden.• Als er een station is dat een programma uitzendt en daarbij een PTY-signaal meezendt datovereenkomt met de PTY-code die u hebt geselecteerd, stemt de eenheid automatisch opdat station af.• Als er geen station is dat een programma uitzendt en daarbij een PTY-signaal meezendtdat overeenkomt met de PTY-code die u hebt geselecteerd, blijft de eenheid afgestemd ophet station dat al was geselecteerd.Opmerking:In sommige gebieden werkt het zoeken met PTY-codes niet goed. Een voorbeeld: Indien “ROCK M” wordt opgeslagen onder voorkeurtoets 2. NL09-16.KD-S70R/S7R[E]f 28/12/00, 9:58 PM1415

NEDERLANDS Andere handige RDS-functies

Automatische selectie van een station bij gebruik van de

cijfertoetsen Normaliter zal de eenheid wanneer u op een van de cijfertoetsen drukt automatisch afstemmen op devooraf ingestelde voorkeurzender.Als deze zender een RDS-station is, gebeurt er echter iets anders. Als het ontvangen signaal nietsterk genoeg is, gaat de eenheid op basis van de AF-gegevens namelijk automatisch op zoek naareen andere, sterkere zender die hetzelfde programma uitzendt als de voorkeurzender die u hebtgekozen. Indien er niet op een andere zender wordt afgestemd, kunt u alle frequenties afzoeken naarhet gewenste programma (dit wordt Programma zoeken genoemd). Hoe u deze voorziening activeert,wordt hieronder uitgelegd.· Het zoeken van een programma kost enige tijdWe · Zie ook ‘De algemene instellingen wijzigen’, op pagina 29. 1. Druk op de toets SEL(selecteren) en houd deze minimaal 2 seconden ingedrukt om de modus vooralgemene instellingen op te roepen.2. Druk op

om de vermelding P(programme)-SEARCH te selecteren.3. Druck op de + toets om “ON” in the stellen.De voorziening Programma zoeken is nu ingeschakeld. Als u het zoeken naar een programma wilt beëindigen, herhaalt u de bovenstaande procedure,

maar selecteert u in stap 3 de vermelding “OFF” door de draaiknop tegen de wijzers van de klok in te draaien. De weergave op de display wijzigen terwijl u naar een FM-station

luistert Wat er als eerste op de display wordt weergegeven wanneer u naar een FM-station luistert dat gebruikmaakt van het RDS-systeem, kunt u zelf bepalen. U kunt de oorspronkelijke weergave desgewenst wijzigenin de stationsnaam (PS NAME), de frequentie van het ontvangen station (FREQ) of de tijd van deingebouwde klok (CLOCK). • Zie ook de paragraaf “De algemene instellingen wijzigen” op bladzijde 29. 1. Druk op de SEL-toets en houd deze minimaal 2 seconden ingedrukt om de modus voor algemeneinstellingen op te roepen.2. Druk op de toets

om de vermelding “DISPMODE” te selecteren. 3. Druk op + of – om de geselecteerde vermelding te selecteren — PS NAME (de naam van het station), FREQ (de frequentie van de zender), of CLOCK (de tijd van de ingebouwde klok).Opmerking:Door op de toets DISP te drukken kunt u de weergave op de display ook wijzigen wanneer u naar een FM-stationluistert dat RDS-signalen uitzendt.Elke keer wanneer u op deze toets drukt, verschijnt de volgende informatie in het bovenste gedeelte van de display:* Na enkele seconden keert de display terug naar de oorspronkelijke weergave. Het volumeniveau voor verkeersinformatie instellen Het is mogelijk om voor de standby-ontvangst van verkeersinformatie op te geven met welk geluidsvolumeu deze informatie wilt horen. In dat geval zal het geluid zodra er verkeersinformatie wordt ontvangen,worden aangepast aan het volume dat u hebt ingesteld. • Zie ook de paragraaf “De algemene instellingen wijzigen” op bladzijde 29. 1. Druk op de SEL-toets en houd deze minimaal 2 seconden ingedrukt om de modus voor algemeneinstellingen op te roepen.2. Druk op de toets

CLOCK (Tijd op de klok)

RELIGION: Programma’s over aspecten

van geloof en religie,

aangaande het bestaan en

PHONE IN: Programma’s waarin mensen

via de telefoon of een publiek

georganiseerde reizen en

ideeën en mogelijkheden

LEISURE: Programma’s over recreatieve

bezigheden, bijvoorbeeld

tuinieren, koken, vissen, etc.

COUNTRY: Country-muziek

NATION M: Huidige populaire muziek van

een bepaald land of gebied in

de taal van het land of gebied

DOCUMENT: Programma’s over feitelijke

gebeurtenissen, vaak

gepresenteerd in een

AFFAIRS: Actualiteiten en achtergrond

informatie aangaande het

INFO: Informatieve programma's

DRAMA: Radio-hoorspelen

CULTURE: Programma’s aangaande

nationale of regionale cultuur

SCIENCE: Wetenschappelijke en

technische programma’s

VARIED: Overige programma’s,

bijvoorbeeld ceremonies en

EASY M: Easy-listening muziek

LIGHT M: Lichte muziek

CLASSICS: Klassieke muziek

OTHER M: Overige muziek

WEATHER: Weerberichten

beursberichten, etc.

CHILDREN: Amusement voor kinderen

Automatisch aanpassen van de klok

De tijd die de klok weergeeft die in deze eenheid is ingebouwd wordt automatisch aangepast

aan de tijdgegevens (CT – Clock Time) die met het RDS-signaal van een zender worden

Als u wilt dat de klok niet automatisch wordt aangepast, moet u de onderstaande procedure

• Zie ook de paragraaf “De algemene instellingen wijzigen” op bladzijde 29.

1. Druk op de SEL-toets en houd deze minimaal 2 seconden ingedrukt om de modus voor

algemene instellingen op te roepen.

3. Druk op – om de vermelding “ADJ OFF” te selecteren.

U hebt het automatisch aanpassen van de klok nu uitgeschakeld.

Om het automatisch aanpassen van de klok weer in te schakelen, herhaalt u de

bovenstaande procedure maar selecteert u in stap 3 de vermelding “ADJ ON” door op de

Het automatisch aanpassen van de tijd bij de ontvangst van nieuwe tijdgegevens duurt circa 2 minuten.

De weergave van de klok wordt dus pas veranderd nadat u minimaal 2 minuten op het desbetreffende

station hebt afgestemd.

NL09-16.KD-S70R/S7R[E]f 28/12/00, 9:58 PM1617

NEDERLANDS GEBRUIK VAN DE CD-SPELER Een CD afspelen

1 Plaats een CD in de CD-lade.Het apparaat gaat aan, pakt een CD en begint dezeautomatisch af te spelen.• Wanneer een CD ondersteboven in de CD-lade wordtgeplaatst, springt de CD automatisch terug.Stoppen met afspelen en de CD terug laten springenDruk op 0.De CD wordt niet langer afgespeeld en de CD springt automatisch terug uit de CD-lade. Detuner wordt als afspeelbron geselecteerd (het station waarop als laatste was afgestemd,wordt ten gehore gebracht).Als u (tijdens het afspelen van een CD) overschakelt op AM of FM, wordt het afspelen eveneensbeëindigd (deze keer zonder dat de CD terugspringt).• Als de teruggesprongen CD niet binnen ongeveer 15 seconden uit de CD-lade wordt verwijderd,wordt de CD automatisch opnieuw in de CD-lade geplaatst, zodat hij niet stoffig wordt. (Deze keerwordt niet automatisch met afspelen begonnen.)• U kunt de CD uit de CD-lade laten springen wanneer het apparaat is uitgezet.Totaal aantal muziekstukkenop de CD die in de CD-ladeis geplaatstTotale afspeeltijd van deCD die in de CD-lade isgeplaatstVerstrekenafspeeltijdHuidigemuziekstukLET OP bij het instellen van het volumeIn vergelijking met andere geluidsbronnen, produceren CD’s heel weinig ruis. Als het volumestaat afgesteld op gebruik van de tuner, kunnen de speakers schade oplopen door de plotselingetoename van de geluidssterkte. Zet het volume daarom lager voordat u een CD afspeelt enregel het geluid, indien nodig, gedurende het afspelen.Opmerking bij de bediening door middel van één toets:Wanneer er al een CD in de CD-lade zit, drukt u op CD om het apparaat aan te zetten en hetafspelen automatisch te laten beginnen.

NEDERLANDS Een muziekstuk of een bepaald punt op de CD zoeken

Cijfertoetsen Het muziekstuk versneld vooruit afspelen of achteruit afspelen

Druk tijdens het afspelen van een CD op ¢

ingedrukt om het muziekstuk versneld vooruit af te spelen.

Druk tijdens het afspelen van een CD op 4

ingedrukt om het muziekstuk achteruit af te spelen.

Naar het volgende of naar het vorige muziekstuk

Druk tijdens het afspelen van een CD kort op ¢

begin van het volgende muziekstuk te gaan. Telkens wanneer u meerdere

malen op deze toets drukt, wordt het begin van het eerstvolgende

muziekstuk gezocht en afgespeeld.

Druk tijdens het afspelen van een CD kort op 4

begin van het huidige muziekstuk te gaan. Telkens wanneer u meerdere

malen op deze toets drukt, wordt het begin van het vorige muziekstuk

gezocht en afgespeeld.

Direct naar een bepaald muziekstuk gaan

Druk op de cijfertoets die bij een bepaald muziekstuk hoort, om het afspelen

van dat muziekstuk te laten beginnen.

• Om een muziekstuk met nummer 1 – 6 te selecteren:

Druk kort op 1(7) – 6(12).

• Om een muziekstuk met nummer 7 – 12 te selecteren:

Druk op 1(7) – 6(12) en houd de cijfertoets langer dan 1 seconde

NL17-19.KD-S70R/S7R[E]f 29/12/00, 2:05 PM1819

NEDERLANDS Muziekstukken in willekeurige volgorde afspelen (Random Play)

U kunt alle muziekstukken van de CD in willekeurige volgorde afspelen.

Telkens wanneer u tijdens het afspelen van een CD op MO/RND (Mono/

Random) drukt, wordt Random Play afwisselend aan- en uitgezet.

Wanneer de Random Play-modus wordt aangezet, zal op het display de

RND-indicator oplichten en worden de muziekstukken in willekeurige

volgorde afgespeeld.

• Om een willekeurige volgende track te selecteren, drukt u kort op

Afspeelmodus selecteren

MO/RND MO/RND Voorkomen dat de CD terugspringt

U kunt voorkomen dat de CD terugspringt door hem te “vergrendelen” in de CD-lade.

Druk tijdens het afspelen van een CD op CD en 0 houd deze toetsen langer dan 2

Op het display knippert gedurende ongeveer 5 seconden de tekst “EJECT” en de CD is

U kunt de CD “ontgrendelen” door opnieuw op CD en 0 te drukken en deze toetsen

langer dan 2 seconden ingedrukt te houden. Op het display verschijnt de tekst “EJECT” en de

CD springt terug uit de CD-lade. Springt de CD automatisch terug.

NL17-19.KD-S70R/S7R[E]f 29/12/00, 2:05 PM1920 NEDERLANDS Geluid aanpassen U kunt de geluidskarakteristieken naar wens instellen.Indicator voor de equalizer GELUID REGELEN

Selecteer de functie die u wilt aanpassen. Indicatie Doel: BereikBAS Bastonen aanpassen –6 (min.) — +6 (max.)(Bas)TRE Treble aanpassen –6 (min.) — +6 (max.)(Treble)FAD Evenwicht tussen voor- en R6 (alleen achterin) tot(Faden)* achterspeakers aanpassen F6 (alleen voorin)BAL Evenwicht tussen linker- en L6 (alleen links) tot(Balans) rechterspeakers aanpassen R6 (alleen rechts)LOUD Zie bladzijde 21 Zie bladzijde 21.(Loudness) VOL Het volume aanpassen 00 (min.) — 50 (max.) (Volume)Opmerking: * Als u een systeem met twee speakers gebruikt moet u FAD op “00” zetten.

Pas het niveau aan. Opmerking:Normaal gesproken werken de toetsen + en – als volumeregelaars.U hoeft “VOL” dus niet te selecteren als u het geluidsniveau wiltaanpassen. 21 Het patroon op de indicator voorde equalizer verandert wanneeru de weergave van lage of hogetonen aanpast NL20-25.KD-S70R/S7R[E]f 28/12/00, 5:26 PM2021

NEDERLANDS LOUD in-/uitschakelen

THet menselijke oor is bij lage volumes minder gevoelig voor lage en hoge frequenties.

Met LOUD worden deze frequenties versterkt, waardoor er ook bij lage geluidsniveaus een

evenwichtig geluid kan worden geproduceerd.

Elke keer dat u op + of – drukt, wordt deze functie afwisselend in- en uitgeschakeld.

@A NL20-25.KD-S70R/S7R[E]f 28/12/00, 5:26 PM2122 NEDERLANDS Werken met aangepaste geluidsmodi (Advanced SCM) U kunt voor elke afspeelbron een aangepaste geluidsmodus selecteren en in het geheugenvastleggen. Dit is mogelijk dankzij de voorziening met de naam ‘Advanced SCM’ (SoundControl Memory). De geluidsmodi selecteren en opslaan Als u een geluidsmodus hebt geselecteerd, wordt deze in het geheugen opgeslagen en wordtde modus elke keer weer opgeroepen wanneer u dezelfde geluidsbron selecteert. Voor elkvan de volgende geluidsbronnen kan een geluidsmodus worden opgeslagen: FM1, FM2,FM3, AM en CD.Als u de geluidsmodus van uw keuze niet voor elke geluidsbron apart wilt instellen, maar welelke geluidsbron dezelfde geluidsmodus wilt toekennen, verwijzen we u naar de instructies inde paragraaf ‘***Advanced SCM annuleren’ op pagina 24. 1

Selecteer de geluidsmodus van uw keuze. Elke keer wanneer u op de toets drukt, verandert de geluidsmodus enwel als volgt:• Als de Link-indicator op de display aan gaat (en voor “SCM LINK”de instelling “LINK ON” is gekozen - zie pagina 24), kan degeselecteerde geluidsmodus voor de desbetreffende afspeelbron inhet geheugen worden opgeslagen. Het effect is meteen op deafspeelbron van toepassing.• Als de Link-indicator op de display NIET is aan is (en “SCM LINK”is ingesteld op “LINK OFF”), is de geselecteerde geluidsmodus opelke willekeurige afspeelbron van toepassing.Weergave: Voor: StandaardinstellingBas Treble LoudSCM OFF (Vlak geluid) 00 00 AanBEAT Rock- of discoritme +02 00 AanSOFT Rustige achtergrondmuziek +01 – 03 Uit POP Lichte muziek +04 +01 Uit

1 Indicator voor de equalizerLink-indicator/Indicator voor degeluidsmodus NL20-25.KD-S70R/S7R[E]f 28/12/00, 5:26 PM2223

C D A M F M De geluidsmodi oproepen

Selecteer de afspeelbron van uw keuze

terwijl de Link-indicator op de display wordt

weergegeven. De Link-indicator begint te knipperen en de geluidsmodusdie voor de geselecteerde afspeelbron in het geheugen ligtopgeslagen wordt opgeroepen.Opmerkingen:• U kunt elke geluidsmodus aan uw voorkeur aanpassen en deze in het geheugen opslaan.Raadpleeg ‘[translator’s note: insert section titel from Contents page]’ op pagina 25 als u deoorspronkelijke geluidsmodus wilt aanpassen.• Als u de versterkingsfactor voor de hoge of lage tonen wilt aanpassen of de geluidsterkiefunctietijdelijk wilt uitschakelen, verwijzen we u naar de instructies op pagina 20 en 21. (De aanpassingendie u hebt aangebracht, worden geannuleerd zodra u een andere geluidsbron selecteert.)Het equalizer-patroon voor de geselecteerdegeluidsmodus wordt weergegevenIndicator voor degeluidsmodus NL20-25.KD-S70R/S7R[E]f 28/12/00, 5:26 PM2324 NEDERLANDS Advanced SCM annuleren Het is mogelijk om de voorziening Advanced SCM (Sound Control Memory) te annuleren ende aangebrachte koppeling tussen de geluidsmodi en afspeelbronnen weer op te heffen.Standaard kan voor elke afspeelbron een eigen, aangepaste geluidsmodus in het geheugenworden opgeslagen. In de praktijk kunt u dus een andere geluidsmodus te horen krijgen als ueen andere afspeelbron selecteert.LINK ON: De voorziening Advanced SCM is ingeschakeld (voor elke afspeelbron eenandere geluidsmodus)LINK OFF: De voorziening Advanced SCM is uitgeschakeld (voor elke afspeelbron geldteen en dezelfde geluidsbron) 3

Druk op de toets SEL en houd deze ten minste

2 seconden ingedrukt om de modus voor

algemene instellingen op te roepen (zie

Selecteer de vermelding “SCM LINK”, als

deze niet op de display wordt weergegeven.

Sluit het instellen af.

NL20-25.KD-S70R/S7R[E]f 28/12/00, 5:27 PM2425 NEDERLANDS Uw eigen geluidsinstelling opslaan De geluidsweergave (BEAT, SOFT, POP, zie bladzijde 22) kan worden aangepast en in hetgeheugen worden opgeslagen. 1

Roep de geluidsweergave op die u wilt aanpassen. Meer bijzonderheden over de geluidsweergave vindt u opbladzijde 22. 2

Kies “BAS”(Bas), “TRE”(Treble) of

Stel het niveau voor de lage (bas) of hoge

(treble) tonen in of activeer de loudness-

functie of schakel deze functie uit. Meer bijzonderheden over bas en treble vindt u op bladzijde 20. 4

Druk op SCM en houd deze toets ingedrukt

totdat de geluidsweergave die u bij stap

geselecteerd op het afleesvenster begint te

knipperen. Uw instelling wordt in het geheugen opgeslagen. 5

Herhaal deze procedure om de andere instellingen op te slaan. Opnieuw instellen van de fabrieksinstellingenHerhaal bovenstaande procedure en stel de waarden in die zijn weergegeven in de tabel opbladzijde 22. SEL

Druk op de SEL-toets en houd deze gedurende

minimaal 2 seconden ingedrukt (zie bladzijde 29.)

1 Selecteer de vermelding

“CLOCK H” als deze al niet

meteen op de display wordt

2 Pas de minuten aan.

ANDERE HOOFDFUNCTIES Klok instellen Het is ook mogelijk de klok in te stellen op een 24-uurs of een 12-uurs aanduiding.2, 3, 4 1, 5 2, 3, 4 NL26-32.KD-S70R/S7R[E]f 28/12/00, 5:28 PM2627

NEDERLANDS Klok Frequentie 4

Stel de uuraanduiding in.

Sluit het instellen af.

Huidige tijd van de klok controleren (andere modus op

afleesvenster tonen)

Druk meerdere malen op DISP. Elke keer dat u op de toets drukt, verandert het afleesvenster

als volgt. • Als de eenheid niet is ingeschakeld wanneer u op de DISP-toets drukt, wordt de stroom ingeschakeld,wordt gedurende vijf seconden de tijd van de klok weergegeven en wordt de stroom vervolgens weeruitgeschakeld.Tijdens de bediening van de tuner:Tijdens de bediening van de CD-speler:Opmerking:Voor het wijzigen van de vermeldingen tijdens RDS-bediening verwijzen we u naar bladzijde 15. Klok Verstreken speelduur NL26-32.KD-S70R/S7R[E]f 28/12/00, 5:28 PM2728 NEDERLANDS Een niveauweergave selecteren U kunt zelf bepalen welk niveau u in de display weergegeven wilt hebben. De standaardinstellingen vande eenheid bij het verlaten van de fabriek is “VOL 2”.VOL 1: Geeft de indicator voor het volumeniveau en het patroon voor de equalizer weer.VOL 2: Geeft de instelling van VOL 1 en het verlichte display weer. OFF: De indicator voor het volumeniveau en het patroon voor de equalizer worden allebei niet weergegeven. 1

Druk op de SEL-toets en houd deze

gedurende minimaal 2 seconden ingedrukt

Selecteer de vermelding “LEVEL” als deze niet

al meteen op de display wordt weergegeven.

Sluit het instellen af.

2 Volumeniveau-indicatorIndicator voor de equalizer NL26-32.KD-S70R/S7R[E]f 28/12/00, 5:28 PM2829 NEDERLANDSU kunt de items die op de volgende pagina worden genoemd aan uw persoonlijke voorkeuraanpassen. Basisprocedure

De algemene instellingen wijzigen

Druk op de SEL-toets en houd deze

gedurende minimaal 2 seconden ingedrukt

Selecteer het item waarvan u de instelling

wilt wijzigen. (Zie bladzijde 30.)

Wijzig de instelling van het item dat u in stap

2 hebt geselecteerd.

Sluit het instellen af.

NEDERLANDS CLOCK H Instellen van het uur

CLOCK M Instellen van de minuten

SCM LINK Koppelingen met het

geheugen voor geluidsmodi

24H/12H 24/12-uur aanduiding voor

AUTO ADJ Automatische instellen van

DISPMODE Displayfunctie

TEL Audiodemping voor

ON OFF NL26-32.KD-S70R/S7R[E]f 28/12/00, 5:28 PM3031

NEDERLANDS Audiodemping voor mobiele telefoongesprekken

Deze modus wordt gebruikt wanneer er een cellulair telefoonsysteem is aangesloten. Selecteer

afhankelijk van het telefoonsysteem dat u gebruikt “MUTING 1” of “MUTING 2”. Welke

dempingsmogelijkheid u kiest, hangt af van de vraag welke instelling het geluid het beste dempt.

Bij het verlaten van de fabriek is deze modus uitgeschakeld.

• MUTING 1: Selecteer deze modus als u hiermee het geluid kunt dempen.

• MUTING 2: Selecteer deze modus als u hiermee het geluid kunt dempen.

• OFF: Hiermee wordt de audiodemping voor telefoongesprekken uitgeschakeld.

1. Druk op de toets SEL en houdt deze gedurende minimaal 2 seconden ingedrukt om de

modus voor algemene instellingen op te roepen.

om de vermelding “TEL” te selecteren.

3. Druk op de toets + of – om de gewenste modus te selecteren.

De mogelijkheden voor het dempen van de audio bij mobiele telefoongesprekken volgen

elkaar in deze volgorde op de display op:

OFF NL26-32.KD-S70R/S7R[E]f 28/12/00, 5:28 PM3132

NEDERLANDS Hoe moet u het bedieningspaneel

verwijderen? Voordat u het bedieningspaneel verwijdert,moet u er zeker van zijn dat de spanning isuitgeschakeld. 1

Ontgrendel het bedieningspaneel.

Druk het bedieningspaneel iets

omhoog en trek naar u toe van

Stop het losgemaakte

bedieningspaneel in het

daarvoor bestemde doosje

Hoe moet u het bedieningspaneel

weer op zijn plaats bevestigen?

Stop de linkerkant van het

bedieningspaneel in de

uitsparing op de houder.

Druk op de rechterkant van

het bedieningspaneel totdat

dit in de houder vastzit. Opmerking over het reinigen van deconnectors:Als u het bedieningspaneel vaak verwijdert, zullende connectors op een gegeven moment minder goedgaan functioneren.Om deze mogelijkheid tot het minimum te beperken,moet u de connectors van tijd tot tijd met een metalcohol bevochtigde katoenen doek schoonmaken.Zorg ervoor dat u de connectors daarbij nietbeschadigt.Connectors Bedieningspaneel verwijderen U kunt het bedieningspaneel verwijderen, wanneer u uit de auto stapt.U moet het bedieningspaneel voorzichtig verwijderen en weer op zijn plaats bevestigen, zodat deconnectors op de achterkant van het bedieningspaneel en de houder van het bedieningspaneel nietworden beschadigd. NL26-32.KD-S70R/S7R[E]f 28/12/00, 5:28 PM3233

NEDERLANDS COMPACTDIGITAL AUDIO ONDERHOUD Omgaan met CD’s

Dit apparaat is ontworpen voor het afspelen van CD’s met het symbool.

Andere CD’s kunnen niet worden afgespeeld.

De manier waarop u met CD’s moet omgaan

Wanneer u een CD uit het opbergdoosje haalt, moet u het rondje in het midden

van de doos naar beneden duwen en de CD uit het doosje halen terwijl u hem aan

• Houd de CD altijd aan de randen vast. Kom niet aan vlak met de opnames.

Wanneer u de CD wilt opbergen, leg deze dan zachtjes om het rondje in het

midden (bedrukte vlak naar boven).

• Berg de CD’s na gebruik altijd op in het doosje.

Het geluid kan verkeerd worden weergegeven als de CD vuil is. Als een CD vuil

wordt, moet u hem afvegen met een zachte doek door de doek in een rechte lijn

van het midden naar de rand te bewegen.

Nieuwe CD’s afspelen

Sommige nieuwe CD’s hebben oneffenheden langs de binnen- of buitenrand.

Soms worden dergelijke CD’s door het apparaat geweigerd.

U kunt deze oneffenheden verwijderen door de randen glad te wrijven met een potlood,

In onderstaande gevallen kan zich condens vormen op de lens in de CD-speler:

• Nadat de verwarming in de auto is aangezet.

• Wanneer het erg vochtig wordt in de auto.

Soms zal de CD-speler hierdoor niet meer goed werken. In dat geval moet u de CD uit de CD-lade halen

en moet u het apparaat een paar uur aan laten staan totdat het vocht is verdampt.

• Plaats geen 8-cm CD’s (CD-singles) in de CD-lade. (Deze CD’s kunnen niet terugspringen.)

• Plaats geen CD’s met een ongewone vorm (bijvoorbeeld hartvormig) in de CD-lade; dit zal problemen

• Stel CD’s niet bloot aan direct zonlicht of een andere warmtebron en leg ze niet neer op plaatsen waar het

zeer warm of vochtig is.

• Gebruik geen oplosmiddelen (zoals reinigingsmiddelen voor gewone platen, spray, verdunningsmiddelen,

wasbenzine, enz.) om CD’s te reinigen.

Wanneer u een CD-R (Recordable) afspeelt

Op deze ontvanger kunt u uw originele CD-R’s afspelen.

• Lees alvorens een CD-R af te spelen eerst de instructies en waarschuwingen aandachtig door.

• Sommige CD-R’s die op CD-recorders zijn opgenomen kunnen niet op deze ontvanger worden

afgespeeld vanwege bepaalde kenmerken die deze CD-R’s hebben. Andere oorzaken van

afspeelproblemen zijn:

- Beschadigingen of vuil op de CD

- Vocht of condensatie op de lens van de CD-speler

- Vuil op de lens van de laser in de speler.

• Speel alleen CD-R’s af die volledig zijn afgewerkt (finilized).

• CD-RW’s (Rewritables of herschrijfbare CD’s) kunnen niet op deze ontvanger worden afgespeeld.

De CD kan haperen wanneer u op hobbelige wegen rijdt. Het apparaat en de CD worden hierdoor

niet beschadigd, maar het is wel storend.

Wij adviseren u om het afspelen te beëindigen wanneer u op dergelijke wegen rijdt.

NL33-35.KD-S70R/S7R[E]f 28/12/00, 5:29 PM3334

NEDERLANDS PROBLEMEN OPLOSSEN Een probleem hoeft niet altijd ernstig te zijn. Voordat u hulp inroept van een dienstverlenende

instantie, moet u eerst de volgende punten controleren.

• CD kan niet worden

• Geluid van de CD wordt

“NO DISC” verschijnt op de

• Er komt geen geluid uit de

station Sequential Memory)

– functioneert niet.

• U hoort ruis terwijl u naar de

• CD kan niet worden

afgespeeld en springt niet

• Het apparaat functioneert

Plaats de CD op de juiste

Stop met afspelen op

Gebruik een andere CD.

Controleer kabels en

Plaats een CD in de CD-lade.

Plaats de CD op de juiste

Pas het geluid aan totdat het

Druk tegelijkertijd op

en 0 gedurende meer dan 2

seconden. Zorg ervoor dat de

CD niet op de grond valt

wanneer hij terugspringt.

Druk tegelijkertijd gedurende

meer dan 2 seconden op

apparaat terug te stellen. (De

instellingen van de klok en de

stations die in het geheugen

zijn opgeslagen worden

gewist.) (Zie bladzijde 2.)

CD zit ondersteboven in het

U rijdt op een hobbelige weg.

Er zitten krassen op de CD.

Verkeerde verbindingen.

Geen CD in de houder geplaatst

CD is verkeerd geplaatst.

De geluidsknop is op de laagste

Verkeerde verbindingen.

De signalen zijn te zwak.

De antenne zit niet goed vast.

Misschien werkt de CD-speler

Soms functioneert de

ingebouwde microcomputer

niet goed ten gevolge van

Ononderbroken uitgangsvermogen (RMS)

Voorin: 16 watt per kanaal in 4 Ω, 40 tot

20 000 Hz met niet meer dan

0,8% totale harmonische

vervorming van het geluid.

Achterin:16 watt per kanaal in 4 Ω, 40 tot

20 000 Hz met niet meer dan

0,8% totale harmonische

vervorming van het geluid.

Belastingsimpedantie: speling 4 Ω (4 tot 8 Ω)

Bas: ±10 dB bij 100 Hz

Treble: ±10 dB bij 10 kHz

Weergavekarakteristiek: 40 tot 20 000 Hz

Signaal/ruisverhouding: 70 dB Uitgangsvermogen/Impedantie: 2,0 V/20 kΩ

belasting (maximaal vermogen)

Uitgangsimpedantie: 1 kΩ

Gevoeligheid bij normaal bedrijf:

11,3 dBf (1,0 µV/75 Ω)

Gevoeligheid bij 50 dB geluidsdemping:

16,3 dBf (1,8 µV/75 Ω)

Selectiviteit alternatief kanaal (400 kHz):

Stereo-scheiding: 30 dB Vangbereik: 1,5 dB

Gevoeligheid: 20 µV Selectiviteit: 35 dB

Gevoeligheid: 50 µV CD-SPELER Type: CD-speler

Signaaldetectiesysteem: pickup-lens

(halfgeleider-laser)

Aantal kanalen: 2 kanalen (stereo)

Weergavekarakteristiek: 5 tot 20 000 Hz

Dynamisch vermogen: 96 dB Signaal/ruisverhouding: 98 dB Zweving: Minder dan de meetbare limiet

Werkspanning: gelijkstroom 14,4 volt

(speling 11 tot 16 volt)

Aardingssysteem: negatieve aarding

Bedrijfstemperatuur: 0°C tot +40°C Afmetingen (breedte x hoogte x diepte)

Afmetingen apparaat (ten behoeve van

installatie): 182 x 52 x 150 mm

Afmetingen paneel: 188 x 58 x 14 mm

Gewicht: 1,3 kg (excl. accessoires)

Ontwerp en specificaties kunnen zonder

kennisgeving worden gewijzigd.

SPECIFICATIES NL33-35.KD-S70R/S7R[E]f 28/12/00, 5:29 PM351200HISFLEJES J V C EN, GE, FR, NL VICTOR COMPANY OF JAPAN, LIMITED Having TROUBLE with operation?

Référez-vous à la page intitulée Comment réinitialiser votre appareil

Hebt u PROBLEMEN met de bediening?

Stel het apparaat terug

Zie de pagina met de paragraaf Het apparaat terugstellen

EN00.KD-S70R/S7R[E] 25/3/05, 4:32 AM2
