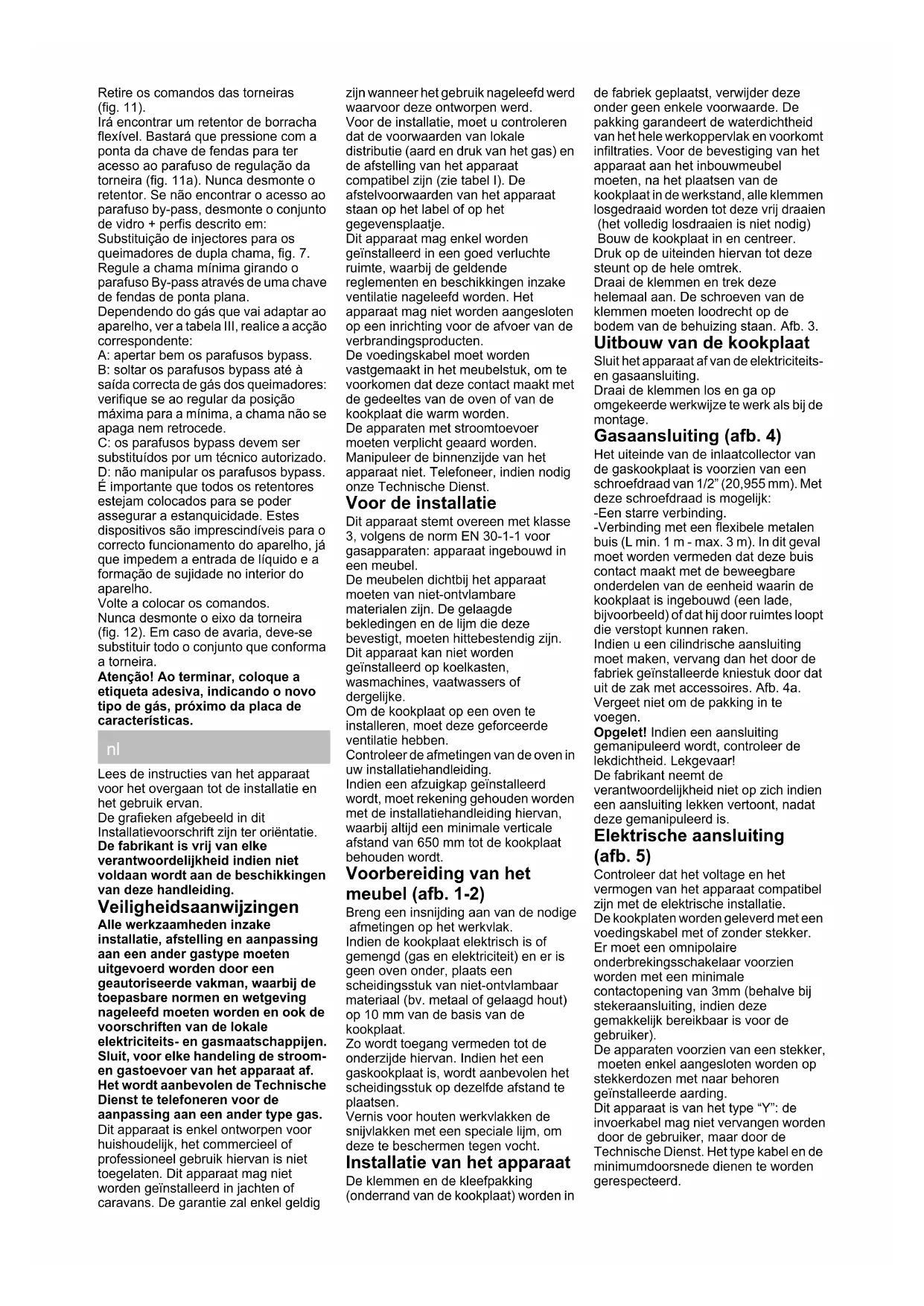

GEBRUIKSAANWIJZING ER726RB71E SIEMENS

Lees de instructies van het apparaat

voor het overgaan tot de installatie en

De grafieken afgebeeld in dit

Installatievoorschrift zijn ter oriëntatie.

De fabrikant is vrij van elke

verantwoordelijkheid indien niet

voldaan wordt aan de beschikkingen

van deze handleiding.

Veiligheidsaanwijzingen

Alle werkzaamheden inzake

installatie, afstelling en aanpassing

aan een ander gastype moeten

uitgevoerd worden door een

geautoriseerde vakman, waarbij de

toepasbare normen en wetgeving

nageleefd moeten worden en ook de

voorschriften van de lokale

elektriciteits- en gasmaatschappijen.

Sluit, voor elke handeling de stroom-

en gastoevoer van het apparaat af.

Het wordt aanbevolen de Technische

Dienst te telefoneren voor de

aanpassing aan een ander type gas.

Dit apparaat is enkel ontworpen voor

huishoudelijk, het commercieel of

professioneel gebruik hiervan is niet

toegelaten. Dit apparaat mag niet

worden geïnstalleerd in jachten of

caravans. De garantie zal enkel geldig

zijn wanneer het gebruik nageleefd werd

waarvoor deze ontworpen werd.

Voor de installatie, moet u controleren

dat de voorwaarden van lokale

distributie (aard en druk van het gas) en

de afstelling van het apparaat

compatibel zijn (zie tabel I). De

afstelvoorwaarden van het apparaat

staan op het label of op het

Dit apparaat mag enkel worden

geïnstalleerd in een goed verluchte

ruimte, waarbij de geldende

reglementen en beschikkingen inzake

ventilatie nageleefd worden. Het

apparaat mag niet worden aangesloten

op een inrichting voor de afvoer van de

verbrandingsproducten.

De voedingskabel moet worden

vastgemaakt in het meubelstuk, om te

voorkomen dat deze contact maakt met

de gedeeltes van de oven of van de

kookplaat die warm worden.

De apparaten met stroomtoevoer

moeten verplicht geaard worden.

Manipuleer de binnenzijde van het

apparaat niet. Telefoneer, indien nodig

onze Technische Dienst.

Dit apparaat stemt overeen met klasse

3, volgens de norm EN 30-1-1 voor

gasapparaten: apparaat ingebouwd in

De meubelen dichtbij het apparaat

moeten van niet-ontvlambare

materialen zijn. De gelaagde

bekledingen en de lijm die deze

bevestigt, moeten hittebestendig zijn.

Dit apparaat kan niet worden

geïnstalleerd op koelkasten,

wasmachines, vaatwassers of

Om de kookplaat op een oven te

installeren, moet deze geforceerde

Controleer de afmetingen van de oven in

uw installatiehandleiding.

Indien een afzuigkap geïnstalleerd

wordt, moet rekening gehouden worden

met de installatiehandleiding hiervan,

waarbij altijd een minimale verticale

afstand van 650 mm tot de kookplaat

Voorbereiding van het

Breng een insnijding aan van de nodige

afmetingen op het werkvlak.

Indien de kookplaat elektrisch is of

gemengd (gas en elektriciteit) en er is

geen oven onder, plaats een

scheidingsstuk van niet-ontvlambaar

materiaal (bv. metaal of gelaagd hout)

op 10 mm van de basis van de

Zo wordt toegang vermeden tot de

onderzijde hiervan. Indien het een

gaskookplaat is, wordt aanbevolen het

scheidingsstuk op dezelfde afstand te

Vernis voor houten werkvlakken de

snijvlakken met een speciale lijm, om

deze te beschermen tegen vocht.

Installatie van het apparaat

De klemmen en de kleefpakking

(onderrand van de kookplaat) worden in

de fabriek geplaatst, verwijder deze

onder geen enkele voorwaarde. De

pakking garandeert de waterdichtheid

van het hele werkoppervlak en voorkomt

infiltraties. Voor de bevestiging van het

apparaat aan het inbouwmeubel

moeten, na het plaatsen van de

kookplaat in de werkstand, alle klemmen

losgedraaid worden tot deze vrij draaien

(het volledig losdraaien is niet nodig)

Bouw de kookplaat in en centreer.

Druk op de uiteinden hiervan tot deze

steunt op de hele omtrek.

Draai de klemmen en trek deze

helemaal aan. De schroeven van de

klemmen moeten loodrecht op de

bodem van de behuizing staan. Afb. 3.

Uitbouw van de kookplaat

Sluit het apparaat af van de elektriciteits-

Draai de klemmen los en ga op

omgekeerde werkwijze te werk als bij de

Gasaansluiting (afb. 4)

Het uiteinde van de inlaatcollector van

de gaskookplaat is voorzien van een

schroefdraad van 1/2” (20,955 mm). Met

deze schroefdraad is mogelijk:

-Een starre verbinding.

-Verbinding met een flexibele metalen

buis (L min. 1 m - max. 3 m). In dit geval

moet worden vermeden dat deze buis

contact maakt met de beweegbare

onderdelen van de eenheid waarin de

kookplaat is ingebouwd (een lade,

bijvoorbeeld) of dat hij door ruimtes loopt

die verstopt kunnen raken.

Indien u een cilindrische aansluiting

moet maken, vervang dan het door de

fabriek geïnstalleerde kniestuk door dat

uit de zak met accessoires. Afb. 4a.

Vergeet niet om de pakking in te

Opgelet! Indien een aansluiting

gemanipuleerd wordt, controleer de

lekdichtheid. Lekgevaar!

De fabrikant neemt de

verantwoordelijkheid niet op zich indien

een aansluiting lekken vertoont, nadat

deze gemanipuleerd is.

Elektrische aansluiting

Controleer dat het voltage en het

vermogen van het apparaat compatibel

zijn met de elektrische installatie.

De kookplaten worden geleverd met een

voedingskabel met of zonder stekker.

Er moet een omnipolaire

onderbrekingsschakelaar voorzien

worden met een minimale

contactopening van 3mm (behalve bij

stekeraansluiting, indien deze

gemakkelijk bereikbaar is voor de

De apparaten voorzien van een stekker,

moeten enkel aangesloten worden op

stekkerdozen met naar behoren

geïnstalleerde aarding.

Dit apparaat is van het type “Y”: de

invoerkabel mag niet vervangen worden

door de gebruiker, maar door de

Technische Dienst. Het type kabel en de

minimumdoorsnede dienen te worden

gerespecteerd.Verandering bij toepassing

van andere soorten gas

Indien de norm van het land het toelaat,

mag dit apparaat aangepast worden aan

andere gassen (zie gegevensplaatje).

De nodige delen hiertoe bevinden zich in

het geleverde omvormingspakket

(afhankelijk van het model). Het pakket

is beschikbaar in onze Technische

Volg onderstaande stappen op:

A) Vervangen van de inspuiters van

de snelle, halfsnelle en auxiliaire

branders van de kookplaat (afb. 6):

- Verwijder de roosters, hoedjes van de

branders en verspreiders.

- Vervang de inspuiters met de sleutel

die beschikbaar is bij onze technische

dienst, met code 424699, zorg er in het

bijzonder voor dat de inspuiter niet

losraakt bij het verwijderen of

bevestigen op de brander.

Draai deze goed aan, om de

lekdichtheid te garanderen. In deze

branders hoeft geen afstelling van

primaire lucht plaats te vinden.

B) Vervangen van de inspuiters voor

de branders met dubbele vlam

Het glas met profielen is bevestigd aan

de rest van de kookplaat met een

clipbevestigingssysteem. Ga, om het

glas met profielen te verwijderen, op de

volgende wijze te werk:

- Verwijder alle hoedjes van de branders

en roosters. Afb. 7a.

- Maak de bouten van de branders los,

afb. 7b-7c, en neem de knoppen uit hun

respectievelijke houders.

Gebruik de uitbouwhendel 483196, die

beschikbaar is via onze technische

dienst. Gebruik, om de voorste clips los

te maken, de hendel in de zone die in de

afbeeldingen 8 is aangeduid, afhankelijk

van uw model kookplaat.

Gebruik de hefboom nooit op de

randen van het glas die geen profiel

- Til, om de achterste clips los te maken,

het glas met profiel voorzichtig op,

Vervangen van de inspuiter van de

buitenste vlam (afb. 9a):

- Maak de bevestigingsbout los om de

bus vrij te maken, door deze naar achter

te verplaatsen, zodat u beter bij de

hoofdinspuiter kunt komen. Afb. a1.

- Verwijder de inspuiter van de buitenste

vlam door hem naar links te draaien.

- Draai de nieuwe inspuiter van de

buitenste vlam vast. Afb. a3-a4, volgens

- Stel de afstand af in de afstelbus voor

luchtstroomsnelheid L2 in

overeenstemming met de -Z- waarde die

is aangeduid in tabel II. Afb. a5.

- Draai de bevestigingsbout vast. Afb.

Vervangen van de inspuiter van de

binnenste vlam (afb. 9b):

- Schroef onderdeel M3 van de

schroefdraad M2 los, terwijl u de

schroefdraad in tegengestelde richting

- Neem de buis uit onderdeel M2. Afb.

- Bouw het geheel M2-M4 uit onderdeel

- Neem de inspuiter van de binnenste

vlam M4 uit onderdeel M2. Afb. b5-b6.

- Schroef de nieuwe inspuiter van de

binnenste vlam M4 vast, volgens tabel II.

Om alle onderdelen te monteren moeten

de stappen van het demontageproces in

omgekeerde volgorde worden

- Als het type gas dat vereist, moet de

afstand met de afstelbus voor

luchtstroomsnelheid worden afgesteld in

overeenstemming met de -Y- waarde

die is aangeduid in tabel II. Afb. 10.

Afstelling van de kranen

Zet de knoppen in de laagste stand.

Haal de knoppen van de kranen af.

U treft een flexibele rubberen pakking

aan. Het volstaat te drukken met de punt

van de schroevendraaier om de doorlaat

naar de afstelbout van de kraan vrij te

Bouw de pakking nooit uit.

Indien u de toegang tot de bypass bout

niet aantreft, bouw het geheel glas plus

profielen uit, beschreven in Vervanging

van inspuiters voor de branders met

dubbele vlam. Afb. 7.

Stel de minimumstand af door de

bypass bout te draaien met een

schroevendraaier met een vlakke punt:

Voer, afhankelijk van het gas waaraan

uw apparaat aangepast zal worden, zie

tabel III, overeenstemmende handeling

A: trek de bypass bouten helemaal aan.

B: trek de bypass bouten aan tot de

correcte gasinlaat van de branders:

controleer dat bij het afstellen van de

knop tussen de maximum- en

minimumstand, de brander niet uitgaat

noch gasinslag gevormd wordt.

C: de bypass bouten moeten worden

vervangen door een geautoriseerde

D: Manipuleer de bypass bouten niet.

Het is belangrijk dat alle pakkingen

geplaatst zijn om de dichtheid te kunnen

verzekeren. Deze inrichtingen zijn

onmisbaar voor de correcte werking van

het apparaat, aangezien deze de inlaat

van vloeistof en vuil in het apparaat

Plaats de knoppen opnieuw.

Bouw de as van de kraan nooit uit

(afb. 12),bij storingen dient de kraan in

zijn geheel te worden vervangen.

Opgelet! Plaats ten slotte de sticker

die het nieuwe gastype aanduidt,

dichtbij het gegevensplaatje.
