BEDIENUNGSANLEITUNG ER726RB71E SIEMENS

Lesen Sie die Gebrauchsanweisung für

das Gerät, bevor Sie es installieren und

Die Abbildungen in dieser Anleitung

dienen der Veranschaulichung.

Der Hersteller ist jeglicher

Verantwortung enthoben, wenn die

Bestimmungen dieses Handbuchs

nicht eingehalten werden.

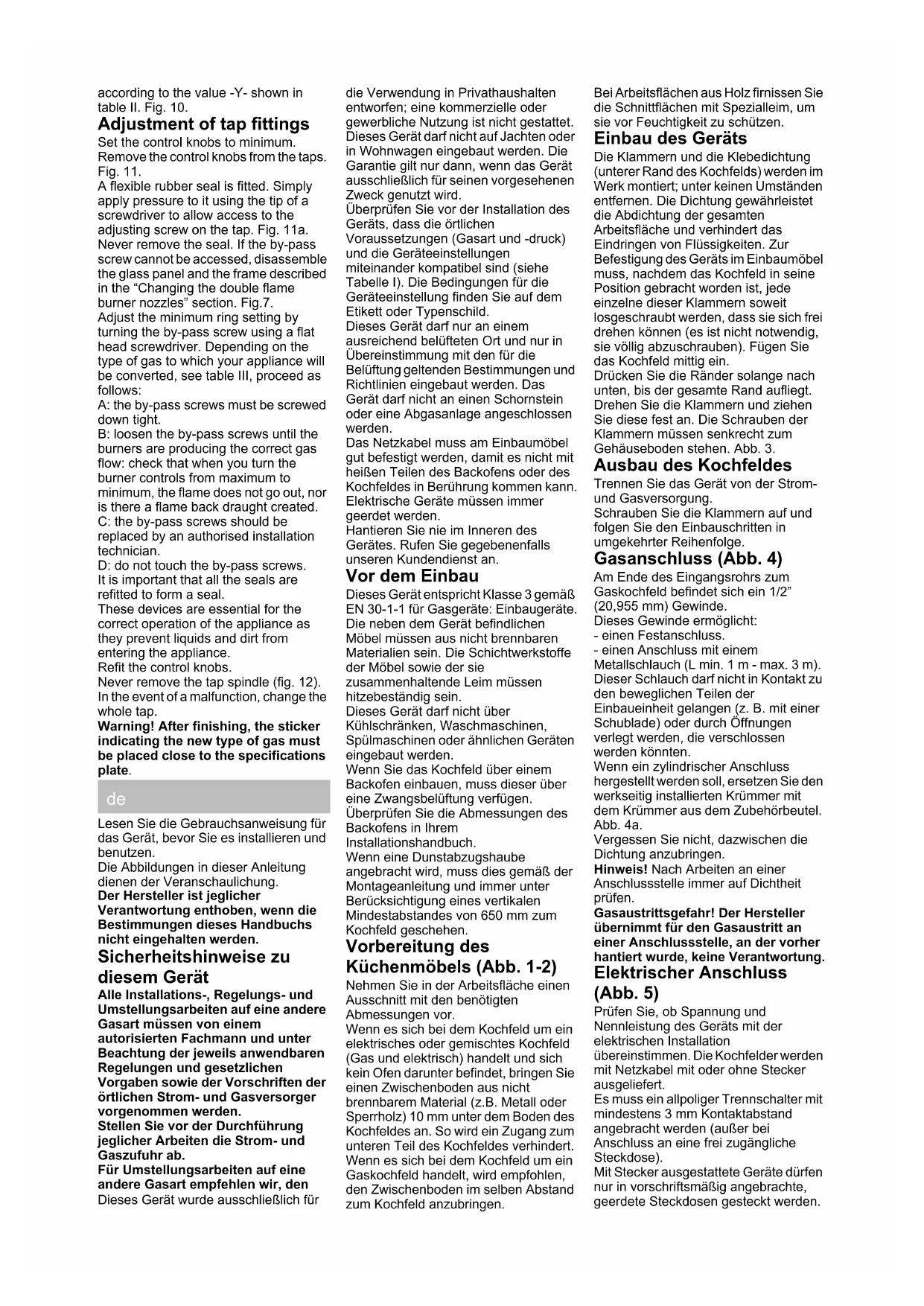

Sicherheitshinweise zu

Alle Installations-, Regelungs- und

Umstellungsarbeiten auf eine andere

Gasart müssen von einem

autorisierten Fachmann und unter

Beachtung der jeweils anwendbaren

Regelungen und gesetzlichen

Vorgaben sowie der Vorschriften der

örtlichen Strom- und Gasversorger

Stellen Sie vor der Durchführung

jeglicher Arbeiten die Strom- und

Für Umstellungsarbeiten auf eine

andere Gasart empfehlen wir, den

Dieses Gerät wurde ausschließlich für

die Verwendung in Privathaushalten

entworfen; eine kommerzielle oder

gewerbliche Nutzung ist nicht gestattet.

Dieses Gerät darf nicht auf Jachten oder

in Wohnwagen eingebaut werden. Die

Garantie gilt nur dann, wenn das Gerät

ausschließlich für seinen vorgesehenen

Überprüfen Sie vor der Installation des

Geräts, dass die örtlichen

Voraussetzungen (Gasart und -druck)

und die Geräteeinstellungen

miteinander kompatibel sind (siehe

Tabelle I). Die Bedingungen für die

Geräteeinstellung finden Sie auf dem

Etikett oder Typenschild.

Dieses Gerät darf nur an einem

ausreichend belüfteten Ort und nur in

Übereinstimmung mit den für die

Belüftung geltenden Bestimmungen und

Richtlinien eingebaut werden. Das

Gerät darf nicht an einen Schornstein

oder eine Abgasanlage angeschlossen

Das Netzkabel muss am Einbaumöbel

gut befestigt werden, damit es nicht mit

heißen Teilen des Backofens oder des

Kochfeldes in Berührung kommen kann.

Elektrische Geräte müssen immer

Hantieren Sie nie im Inneren des

Gerätes. Rufen Sie gegebenenfalls

unseren Kundendienst an.

Dieses Gerät entspricht Klasse 3 gemäß

EN 30-1-1 für Gasgeräte: Einbaugeräte.

Die neben dem Gerät befindlichen

Möbel müssen aus nicht brennbaren

Materialien sein. Die Schichtwerkstoffe

der Möbel sowie der sie

zusammenhaltende Leim müssen

hitzebeständig sein.

Dieses Gerät darf nicht über

Kühlschränken, Waschmaschinen,

Spülmaschinen oder ähnlichen Geräten

Wenn Sie das Kochfeld über einem

Backofen einbauen, muss dieser über

eine Zwangsbelüftung verfügen.

Überprüfen Sie die Abmessungen des

Installationshandbuch.

Wenn eine Dunstabzugshaube

angebracht wird, muss dies gemäß der

Montageanleitung und immer unter

Berücksichtigung eines vertikalen

Mindestabstandes von 650 mm zum

Küchenmöbels (Abb. 1-2)

Nehmen Sie in der Arbeitsfläche einen

Ausschnitt mit den benötigten

Wenn es sich bei dem Kochfeld um ein

elektrisches oder gemischtes Kochfeld

(Gas und elektrisch) handelt und sich

kein Ofen darunter befindet, bringen Sie

einen Zwischenboden aus nicht

brennbarem Material (z.B. Metall oder

Sperrholz) 10 mm unter dem Boden des

Kochfeldes an. So wird ein Zugang zum

unteren Teil des Kochfeldes verhindert.

Wenn es sich bei dem Kochfeld um ein

Gaskochfeld handelt, wird empfohlen,

den Zwischenboden im selben Abstand

zum Kochfeld anzubringen.

Bei Arbeitsflächen aus Holz firnissen Sie

die Schnittflächen mit Spezialleim, um

sie vor Feuchtigkeit zu schützen.

Die Klammern und die Klebedichtung

(unterer Rand des Kochfelds) werden im

Werk montiert; unter keinen Umständen

entfernen. Die Dichtung gewährleistet

die Abdichtung der gesamten

Arbeitsfläche und verhindert das

Eindringen von Flüssigkeiten. Zur

Befestigung des Geräts im Einbaumöbel

muss, nachdem das Kochfeld in seine

Position gebracht worden ist, jede

einzelne dieser Klammern soweit

losgeschraubt werden, dass sie sich frei

drehen können (es ist nicht notwendig,

sie völlig abzuschrauben). Fügen Sie

das Kochfeld mittig ein.

Drücken Sie die Ränder solange nach

unten, bis der gesamte Rand aufliegt.

Drehen Sie die Klammern und ziehen

Sie diese fest an. Die Schrauben der

Klammern müssen senkrecht zum

Gehäuseboden stehen. Abb. 3.

Ausbau des Kochfeldes

Trennen Sie das Gerät von der Strom-

Schrauben Sie die Klammern auf und

folgen Sie den Einbauschritten in

umgekehrter Reihenfolge.

Gasanschluss (Abb. 4)

Am Ende des Eingangsrohrs zum

Gaskochfeld befindet sich ein 1/2”

(20,955 mm) Gewinde.

Dieses Gewinde ermöglicht:

- einen Festanschluss.

- einen Anschluss mit einem

Metallschlauch (L min. 1 m - max. 3 m).

Dieser Schlauch darf nicht in Kontakt zu

den beweglichen Teilen der

Einbaueinheit gelangen (z. B. mit einer

Schublade) oder durch Öffnungen

verlegt werden, die verschlossen

Wenn ein zylindrischer Anschluss

hergestellt werden soll, ersetzen Sie den

werkseitig installierten Krümmer mit

dem Krümmer aus dem Zubehörbeutel.

Vergessen Sie nicht, dazwischen die

Dichtung anzubringen.

Hinweis! Nach Arbeiten an einer

Anschlussstelle immer auf Dichtheit

Gasaustrittsgefahr! Der Hersteller

übernimmt für den Gasaustritt an

einer Anschlussstelle, an der vorher

hantiert wurde, keine Verantwortung.

Elektrischer Anschluss

Prüfen Sie, ob Spannung und

Nennleistung des Geräts mit der

elektrischen Installation

übereinstimmen. Die Kochfelder werden

mit Netzkabel mit oder ohne Stecker

Es muss ein allpoliger Trennschalter mit

mindestens 3 mm Kontaktabstand

angebracht werden (außer bei

Anschluss an eine frei zugängliche

Mit Stecker ausgestattete Geräte dürfen

nur in vorschriftsmäßig angebrachte,

geerdete Steckdosen gesteckt werden.Das Gerät gehört zum Typ "Y": Das

Zuleitungskabel darf nicht vom

Benutzer, sondern nur vom

Kundendienst ausgetauscht werden.

Sowohl Kabeltyp als auch minimaler

Querschnitt müssen berücksichtigt

Umstellung auf eine andere

Wenn die einschlägigen Bestimmungen

des jeweiligen Landes dies erlauben,

kann dieses Gerät auf andere Gasarten

umgestellt werden (siehe Typenschild).

Die hierfür notwendigen Teile befinden

sich im mitgelieferten Umbaukit (je nach

Modell). Das Umbaukit kann über den

Kundendienst bezogen werden.

Es müssen folgende Schritte befolgt

A) Austausch der Düsen der

schnellen und mittelschnellen

Brenner sowie der Sparbrenner des

Kochfeldes (Abb. 6):

- Die Roste, Deckel und Brennerkörper

- Die Düsen mit dem über unseren

Kundendienst erhältlichen Schlüssel mit

der Teilenummer 424699 austauschen,

wobei besonders darauf zu achten ist,

dass die Düse beim Abdrehen oder

Befestigen im Brenner nicht abbricht.

Stellen Sie sicher, sie bis zum Anschlag

eingedreht zu haben, um eine gute

Abdichtung zu erreichen. Bei diesen

Brennern muss keine Einstellung der

Primärluft vorgenommen werden.

Doppelbrennerdüsen (Abb. 7)

Die Einheit aus Glasscheibe und

Profilen ist über ein Befestigungssystem

mit dem Kochfeld verbunden. Zum

Abnehmen der Einheit aus Glasscheibe

und Profilen wie folgt vorgehen:

- Die Roste und Deckel der

Brennerkörper abnehmen. Abb. 7a.

- Die Schrauben der Brenner lösen, Abb.

7b-7c und die Bedienknebel aus den

jeweiligen Aussparungen herausziehen.

Den bei unserem Kundendienst

erhältlichen Demontagehebel,

Teilenummer 483196, verwenden. Zum

Lösen der vorderen Clip-Befestigung

den Hebel in dem Bereich ansetzen, der

in den Abbildungen 8 je nach Modell

Ihres Kochfeldes markiert ist.

Setzen Sie niemals den Hebel über

Glaskanten an, die keine Profilleisten

- Zum Lösen der hinteren Clip-

Befestigung die Einheit aus Glasscheibe

und Profilen wie in Abb. 8a gezeigt

Austausch der Düse der äußeren

- Die Befestigungsschraube lösen, um

den Luftflussregler freizulegen und

somit zurückschieben zu können, damit

die Hauptdüse leicht zugänglich ist. Abb.

- Die Düse der äußeren Flamme durch

Drehung nach links abnehmen. Abb. a2-

- Die neue Düse der äußeren Flamme

einschrauben. Abb. a3-a4, wie in

Tabelle II abgebildet.

- Den Abstand im Luftflussregler L2

gemäß dem Wert -Z- aus Tabelle II

einstellen. Abb. a5.

- Die Befestigungsschraube anziehen.

Austausch der Düse der inneren

- Das Teil M3 vom Gewindestück M2

abschrauben und dabei das

Gewindestück in Gegenrichtung

- Die Zuleitung des Teils M2

herausziehen (Abb. b2).

- Die Einheit M2-M4 von Teil M1

abbauen (Abb. b3-b4).

- Die Düse der inneren Flamme M4 von

Teil M2 abschrauben (Abb. b5-b6).

- Die neue Düse der inneren Flamme M4

einschrauben, wie in Tabelle II

abgebildet. Abb. b6-b7.

Die Montage sämtlicher Komponenten

in umgekehrter Reihenfolge der

Demontage vornehmen.

- Je nach Gasart bei Bedarf den Abstand

im Luftflussregler gemäß dem Wert -Y-

aus Tabelle II einstellen. Abb. 10.

Einstellung der Gashähne

Drehen Sie die Bedienknebel auf die

Ziehen Sie die Bedienknebel der

Gashähne ab, Abb. 11.

Sie sehen eine Knebeldichtung aus

Gummi. Es genügt, diese mit einem

Schraubenzieher beiseite zu drücken,

um an die Einstellschraube des

Gashahns zu gelangen, Abb. 11a.

Bauen Sie die Knebeldichtungen

Wenn Sie nicht an die Bypass-

Schrauben gelangen sollten, bauen Sie

die Einheit aus Glasscheibe und Profilen

aus, wie im Abschnitt “Austausch der

Doppelbrennerdüsen (Abb. 7)”

Stellen Sie die minimale Gaszufuhr ein,

indem Sie die Bypass-Schrauben mit

einem Schlitzschraubenzieher drehen.

Je nach Gasart, auf die Sie umstellen

(siehe Tabelle III), muss dies

folgendermaßen geschehen:

A: Ziehen Sie die Bypass-Schrauben

B: Drehen Sie die Bypass-Schrauben

soweit, bis das Gas korrekt aus den

Brennern strömt, das heißt, wenn Sie

den Brenner von der maximalen auf die

minimale Position stellen geht die

Flamme nicht aus und schlägt nicht

C: Lassen Sie die Bypass-Schrauben

durch einen autorisierten Fachmann

D: Hantieren Sie nicht an den Bypass-

Es ist wichtig, dass alle

Knebeldichtungen richtig angebracht

sind, um die Dichtheit zu gewährleisten.

Die Dichtungen sind für den fehlerfreien

Betrieb des Geräts unerlässlich, da sie

das Eindringen von Flüssigkeiten und

Schmutz ins Geräteinnere verhindern.

Stecken Sie die Bedienknebel

Bauen Sie niemals die Achse des

Gashahns aus (Abb. 12). Bei einer

Störung sollte der komplette Gashahn

Hinweis! Bringen Sie den Aufkleber

mit der umgestellten Gasart in der

Nähe des Typenschildes an.

onze Technische Dienst.
