MODE D'EMPLOI ER726RB71E SIEMENS

Lisez les instructions de l'appareil avant

de procéder à son installation et à son

Les graphiques représentés dans cette

Notice de montage sont purement à

caractère informatif.

Le fabricant est exempt de toute

responsabilité si les indications de ce

manuel ne sont pas respectées.

Indications de sécurité

Tous les travaux d'installation, de

réglage et d'adaptation à un autre

type de gaz doivent être réalisés par

un technicien habilité qui doit

respecter les normes et la législation

applicables, ainsi que les

prescriptions des sociétés locales

fournisseuses d'électricité et de gaz.

Avant toute action, coupez

l'alimentation électrique et de gaz de

Il est recommandé d'appeler le

Service Technique pour l'adaptation

à un autre type de gaz.

Cet appareil n'a été conçu que pour un

usage domestique ; son usage

commercial ou professionnel n'est en

aucun cas permis. Cet appareil ne peut

pas être installé dans des yachts ou des

caravanes. La garantie ne sera valable

que si l'usage pour lequel il a été conçu

Avant l'installation, vous devez vérifier

que les conditions de distribution locale

(nature et pression du gaz) et le réglage

de l'appareil sont compatibles (voir

tableau I). Les conditions de réglage de

l'appareil sont inscrites sur l'étiquette ou

la plaque signalétique.

Cet appareil ne peut être installé que

dans un endroit bien ventilé, en

respectant les règlements en vigueur et

les dispositions relatives à la ventilation.

L'appareil ne doit pas être connecté à un

dispositif d'évacuation des produits de

Le câble d'alimentation doit être fixé au

meuble pour qu'il ne touche pas des

parties chaudes du four ou de la plaque

Les appareils alimentés électriquement

doivent être obligatoirement connectés

Ne manipulez pas l'intérieur de

l'appareil. Le cas échéant, appelez notre

Avant l’installation

Cet appareil correspond à la classe 3,

selon la norme EN 30-1-1 pour des

appareils à gaz : appareil encastré dans

Les meubles situés à proximité de

l’appareil doivent être fabriqués dans

des matériaux non inflammables. Les

revêtements stratifiés et la colle qui les

fixe doivent être résistants à la chaleur.Cet appareil ne peut pas être installé sur

des réfrigérateurs, des machines à laver

le linge, des lave-vaisselle ou d’autres

appareils semblables.

Pour installer la table de cuisson sur un

four, celui-ci doit disposer d’une

Vérifiez les dimensions du four dans le

manuel d’installation. Si une hotte

aspirante est installée, il faut respecter

les observations de son manuel

d’installation, et respecter toujours une

distance verticale minimum de 650 mm

par rapport à la table de cuisson.

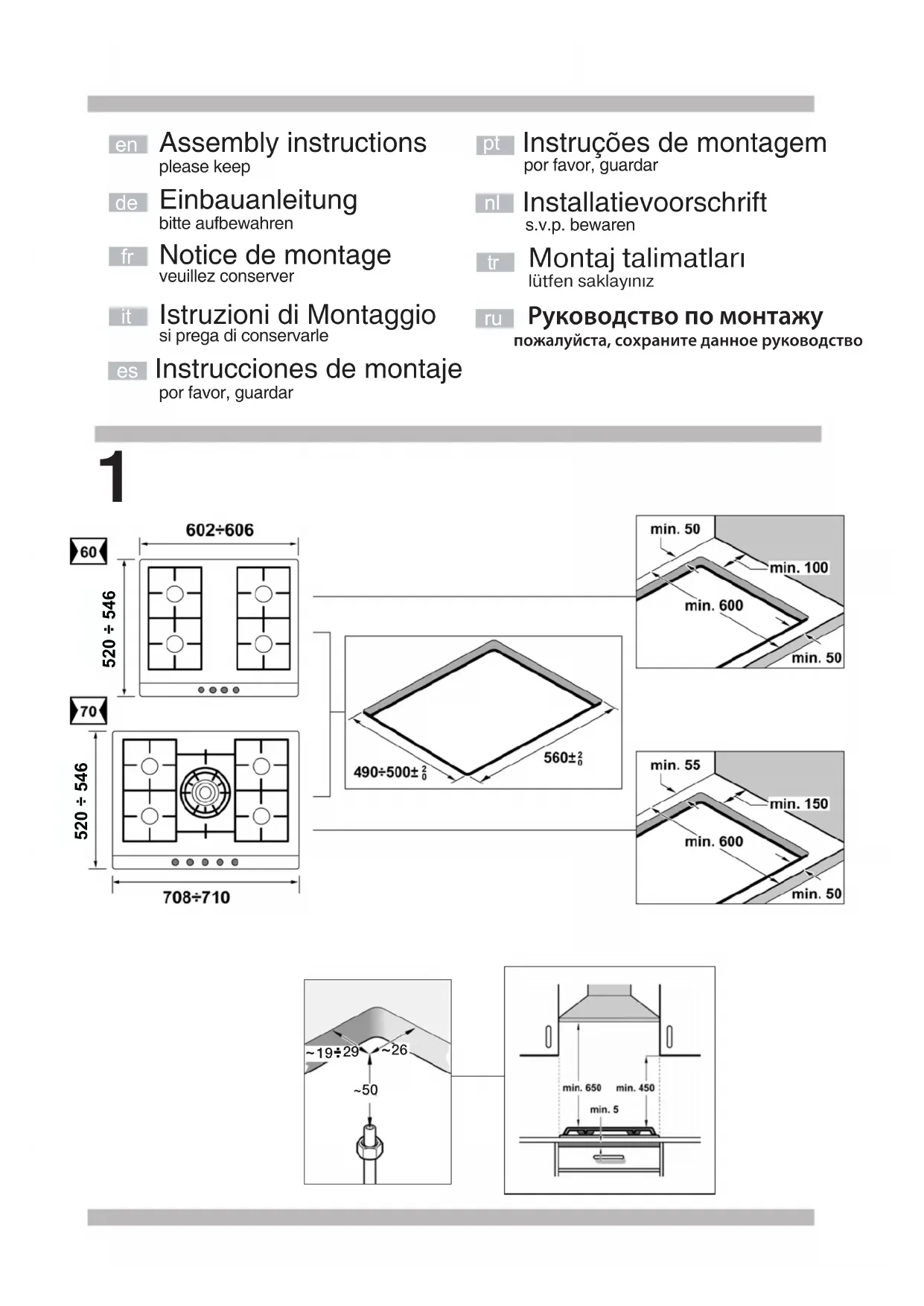

Préparation du meuble

Effectuez une découpe sur la surface de

travail selon les dimensions

nécessaires. Si la table de cuisson est

électrique ou mixte (gaz et électricité) et

s’il n’y a pas de four dessous, placez un

séparateur dans un matériau non

inflammable (p. ex. métal ou bois

contreplaqué) à 10 mm de la base de la

table de cuisson. Ainsi est empêché

l’accès à la partie inférieure de celle-ci.

Si la table de cuisson est à gaz, il est

recommandé de placer le séparateur à

Pour des surfaces de travail en bois,

vernissez les surfaces de découpe avec

une colle spéciale, pour les protéger de

Installation de l’appareil

Les agrafes et le joint adhésif (bord

inférieur de la table de cuisson) sont

placés en usine et ne sont à retirer en

aucun cas. Le joint garantit l’étanchéité

de toute la surface de travail et évite les

infiltrations. Pour fixer l’appareil au

meuble d’encastrement, après avoir

placé la table de cuisson dans sa

position de travail, vous devrez dévisser

chaque agrafe jusqu’à ce qu’elle tourne

librement (il n’est pas nécessaire de

dévisser complètement) Encastrez et

centrez la table de cuisson.

Appuyez sur ses extrémités jusqu’à ce

qu’elle s’appuie sur tout son périmètre.

Tournez les agrafes et serrez-les à fond.

Les vis des agrafes doivent être

positionnées verticalement par rapport

au fond du boîtier. Fig. 3.

Démontage de la table de

Débranchez l’appareil des prises de

courant électrique et du gaz.

Dévissez les agrafes et procédez de

manière inverse para rapport au

Branchement de gaz (Fig. 4)

L’extrémité du collecteur d’entrée de la

table de cuisson à gaz est dotée d’une

vis de 1/2 “ (20,955 mm). Cette vis

- Le raccordement fixe.

- Le raccordement avec un tuyau flexible

métallique (L min. 1 m - max. 3 m). Dans

ce cas, il faut éviter le contact de ce

tuyau avec des parties mobiles de l’unité

d’encastrement (par exemple

un tiroir) et le passage à travers des

espaces pouvant s’obstruer.

Si vous devez créer un raccord

cylindrique, remplacez le coude installé

en usine par celui de la poche des

accessoires. Fig. 4a.

N'oubliez pas d'intercaler le joint.

Attention ! Si vous manipulez un

branchement, vérifiez son étanchéité.

Le fabricant décline toute

responsabilité si un branchement

présente des fuites après avoir été

Branchement électrique

Vérifiez que la tension et la puissance

de l’appareil sont compatibles avec

l’installation électrique.

Les tables de cuisson sont fournies avec

un câble d’alimentation avec ou sans

broche de fiche mâle.

Il faut installer un interrupteur de

coupure omnipolaire avec ouverture de

contact d’au moins 3 mm (sauf pour des

connexions à fiche mâle, si cette

dernière est accessible par l’utilisateur).

Les appareils munis d’une broche ne

peuvent être raccordés qu’à des boîtiers

de fiche mâle dûment installés.

Cet appareil est du type “Y” : le câble

d’entrée ne peut pas être remplacé par

l’utilisateur, mais par le Service

Technique. Le type de câble et la

section minimum doivent être respectés.

Changement du type de gaz

Si la réglementation du pays le permet,

cet appareil peut être adapté à d’autres

gaz (voir plaque signalétique). Les

pièces nécessaires à cet effet se

trouvent dans la poche de

transformation fournie (selon le

modèle). La poche est disponible auprès

de notre Service technique. Les pas à

suivre sont les suivants :

A) Changement des injecteurs des

brûleurs, rapide, semi-rapide et

auxiliaire, de la plaque de cuisson

- Retirez les grilles, les clapets de

brûleur et les diffuseurs.

- Changez les injecteurs en utilisant la

clé disponible auprès de notre Service

Technique, réf. 424699, en faisant

particulièrement attention à ne pas

déloger l’injecteur en le retirant ou en le

Prenez soin de les fixer à fond pour

garantir leur étanchéité. Il ne faut

réaliser aucun réglage de l'air primaire

B) Changement d’injecteurs pour les

brûleurs à double flamme (Fig. 7) :

L’ensemble plaque en verre plus profilés

est fixé au reste de la plaque de cuisson

par un système de fixation par clips.

Pour retirer l'ensemble verre plus

profilés, procédez de la manière

- Retirer tous les clapets de brûleur et

toutes les grilles. Fig. 7a.

- Desserrer les vis des brûleurs, fig. 7b-

7c, et extraire les boutons de commande

de leurs logements respectifs.

Utilisez le levier de démontage 483196

disponible auprès de notre Service

Technique. Pour libérer l'ensemble de

clips avant, appliquez le levier sur la

zone indiquée sur les Figures 8 selon le

modèle de plaque de cuisson.

N'appliquez jamais le levier sur les

bords de la plaque en verre n'ayant

pas de profilé ou de cadre!

- Pour libérer l'ensemble de clips arrière,

soulevez soigneusement l'ensemble

plaque en verre plus profilés selon la

Changement de l'injecteur flamme

extérieure (Fig. 9a) :

- Desserrer la vis de fixation pour libérer

la douille et la déplacer vers l'arrière afin

d'accéder facilement à l'injecteur

- Déposer l'injecteur flamme extérieure

en le faisant tourner vers la gauche. Fig.

- Visser le nouvel injecteur flamme

extérieure. Fig. a3-a4, selon le tableau

- Régler la distance sur la douille de

régulation du débit d'air L2

conformément à la valeur -Z- indiquée

dans le tableau II. Fig. a5.

- Serrer la vis de fixation. Fig. a6.

Changement de l'injecteur flamme

intérieure (Fig. 9b) :

- Dévisser la pièce M3 de la pièce filetée

M2 ; pour cela, fixer la pièce filetée dans

- Extraire le tube de la pièce M2. Fig. b2.

- Démonter l'ensemble M2-M4 de la

pièce M1. Fig. b3-b4.

- Extraire l'injecteur de flamme intérieure

M4 de la pièce M2. Fig. b5-b6.

- Visser le nouvel injecteur flamme

intérieure M4, conformément au tableau

Assemblez tous les composants en

suivant l’ordre inverse du processus de

- Si le gaz le requiert, ajustez la distance

avec le clip de régulation du débit d'air

conformément à la valeur -Y- indiquée

dans le tableau II. Fig. 10.

Réglage des robinets

Placez les boutons de commande sur la

Retirez les boutons de commande des

Vous verrez alors une bague en

caoutchouc flexible. Il vous suffira d’y

appuyer dessus avec la pointe d’un

tournevis pour libérer le passage vers la

vis de réglage du robinet. Fig. 11a.

Ne retirez jamais la bague.

Si vous ne trouvez pas l’accès à la vis

by-pass, démontez l’ensemble plaque

en verre plus profilés de la manière

décrite dans Changement d’injecteurs

pour les brûleurs à double flamme.

Réglez le feu minimum en tournant la vis

by-pass à l’aide d’un tournevis à pointe

Selon le gaz en fonction duquel sera

adapté votre appareil, voir le tableau II,

réalisez l’action suivante :

A : serrez à fond les vis by-pass.

B : dévissez les vis by-pass jusqu’à

obtenir la sortie de gaz correcte des

brûleurs : vérifiez qu’en réglant le bouton

de commande entre la maximum et leminimum, le brûleur ne s’éteint ni crée

un retour de flamme.

C : les vis by-pass doivent être

remplacées par un technicien habilité.

D : ne manipulez pas les vis by-pass.

Il est important que toutes les bagues

soient à leur place pour garantir

l’étanchéité. Ces dispositifs sont

indispensables au fonctionnement

correct de l’appareil vu qu’ils empêchent

l’entrée de liquides et de saleté à

l’intérieur de l’appareil.

Replacez les boutons de commande

Ne démontez jamais l’axe du robinet. En

cas d’incidence, changez complètement

Attention ! À la fin, placez l’étiquette

autocollante, en indiquant le nouveau

type de gaz, près de la plaque
