Producttype	VoIP IP-telefoon
Merk	Tiptel
Model	IP 284
Voeding	PoE (IEEE 802.3af) of 5V DC netadapter inbegrepen
Hoofdfuncties	VoIP-oproepen, luidspreker, conferentie, doorschakelen, wachtstand, telefoonboek, LCD-scherm
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Gebruik geen schurende middelen of oplosmiddelen.
Veiligheid	Niet blootstellen aan vocht. Loskoppelen voor reiniging. Gebruik alleen de meegeleverde adapter.
Reserveonderdelen en repareerbaarheid	Netadapter, Ethernet-kabel, handset, voet, spiraalkabel. Reparatie door een professional.
Algemene informatie	IP-telefoon voor professionele omgevingen. Afmetingen ca. 200 x 180 x 120 mm.

Veelgestelde vragen - IP 284 TIPTEL

Hoe installeer ik de telefoon?

Monteer de voet zoals aangegeven, sluit de handset, de Ethernet-kabel en de voeding aan. U kunt PoE of de meegeleverde netadapter gebruiken.

Hoe stel ik de taal in?

Druk op Menu - Basisinstellingen - Taal en selecteer de gewenste taal.

Hoe configureer ik het netwerk?

Druk op Menu - Instellingen - Geavanceerde instellingen - Netwerk. Kies het WAN-type: DHCP, vast IP of PPPoE, afhankelijk van uw netwerk.

Hoe registreer ik een SIP-account?

Druk op Menu - Geavanceerde instellingen - Account. Vul de velden in: Gebruikersnaam, Wachtwoord, SIP-server zoals verstrekt door uw provider.

Wat te doen als de registratie mislukt?

Controleer de netwerkinstellingen en de SIP-accountgegevens. Zorg ervoor dat de SIP-server bereikbaar is. Neem indien nodig contact op met uw provider.

Hoe krijg ik toegang tot de webconfiguratie?

Vind het IP-adres van de telefoon via OK op het scherm. Voer het in een webbrowser in (bijv. http://192.168.3.35). Standaard gebruikersnaam en wachtwoord: admin/admin.

Kan ik PoE-voeding gebruiken?

Ja, als uw netwerk PoE (IEEE 802.3af) ondersteunt, kunt u de telefoon rechtstreeks op een PoE-switch aansluiten zonder de netadapter te gebruiken.

Hoe verbind ik een pc met de telefoon?

Gebruik de pc-poort van de telefoon en verbind deze met de netwerkpoort van de pc met een Ethernet-kabel. De telefoon deelt dan de netwerkverbinding.

Wat te doen als het IP-adres niet wordt toegewezen?

Controleer of de DHCP-server actief is of stel een handmatig IP-adres in. Neem contact op met uw netwerkbeheerder voor de juiste instellingen.

Hoe werk ik de firmware bij?

De telefoon downloadt automatisch de nieuwste versie bij verbinding met internet. U kunt ook handmatig controleren via de webconfiguratie.

GEBRUIKSAANWIJZING IP 284 TIPTEL

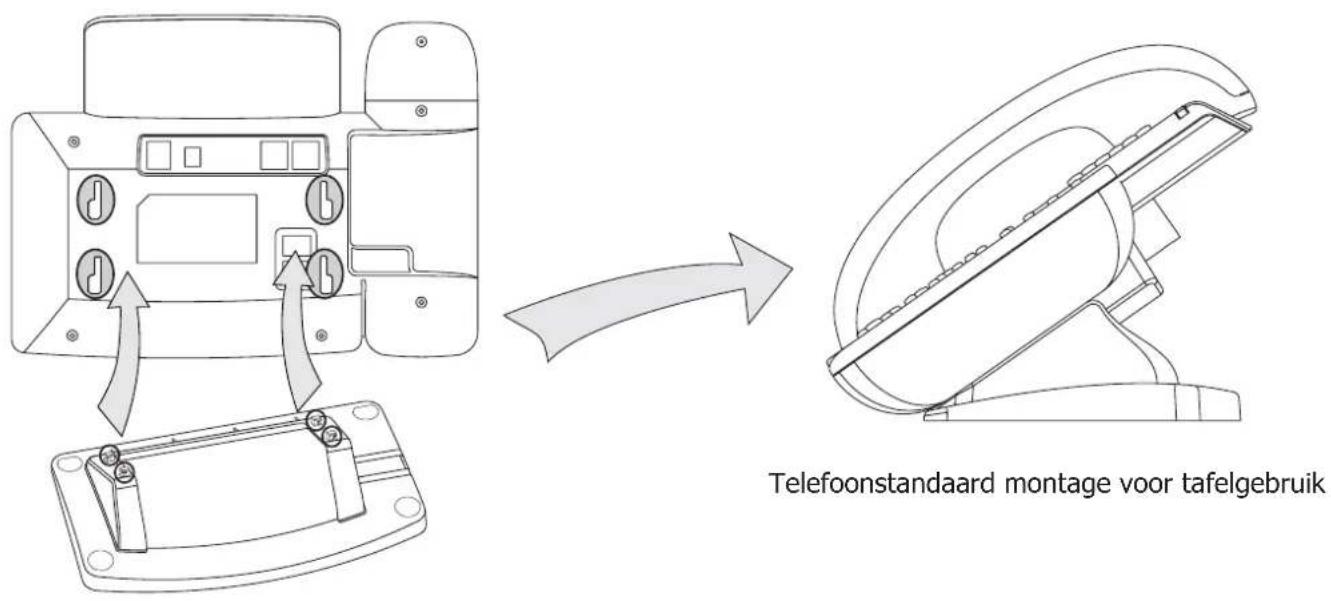

1. Klik de standard vast aan het telefoontoestel zoals hieronder staat afgebeeld:

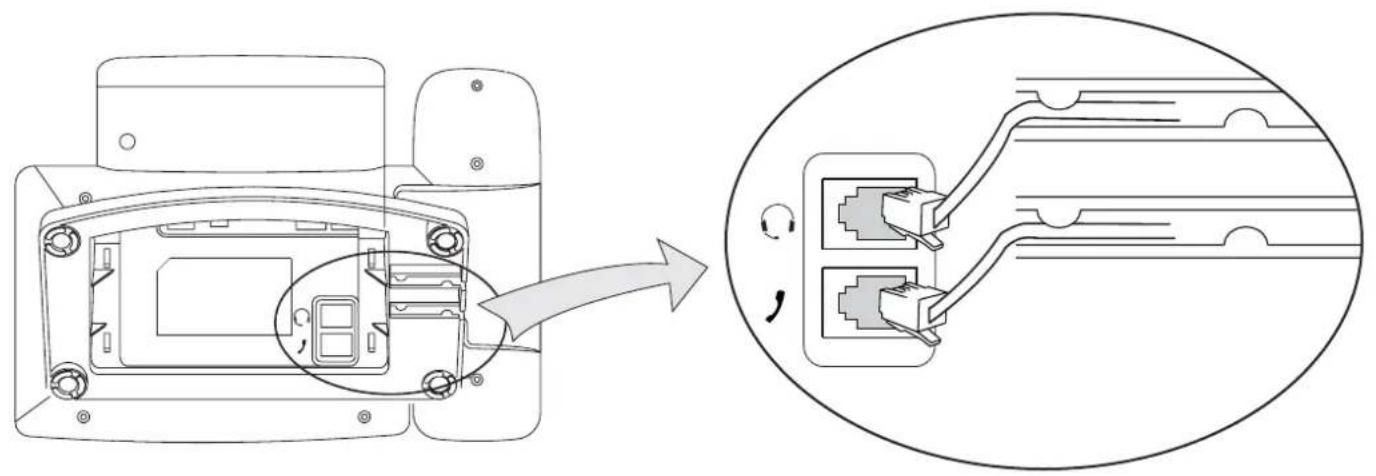

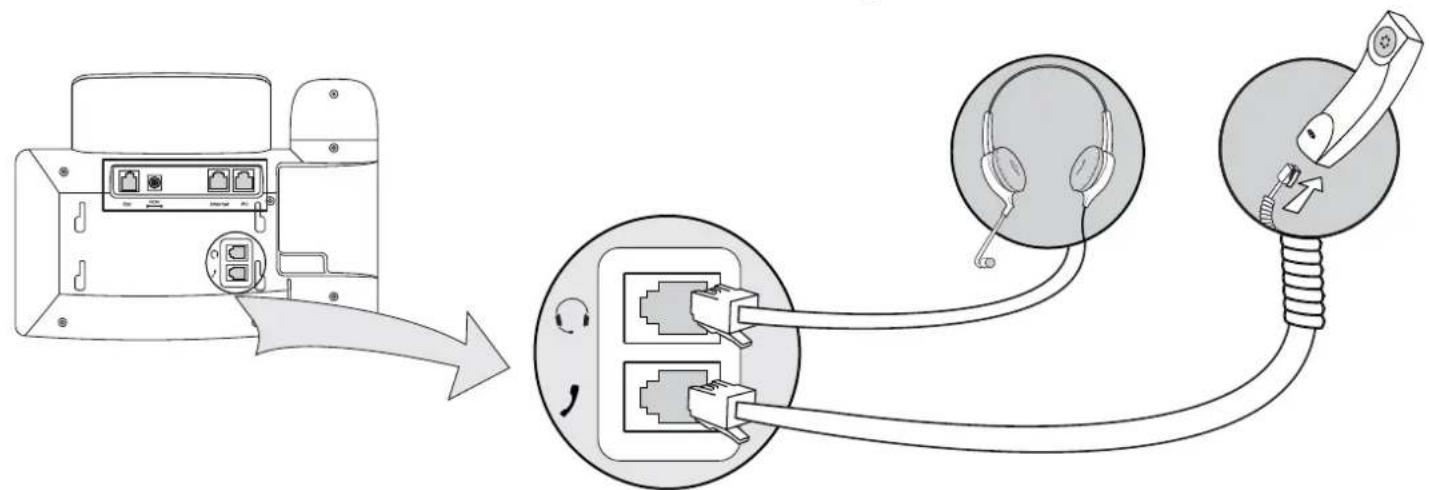

1. Sluit de headset en de hoorn aan zoals hieronder staat afgebeeld:

Let op: de headset is nicht bijgesloten in de verpakking. Deze=kunt u optioneel aanschaffen.

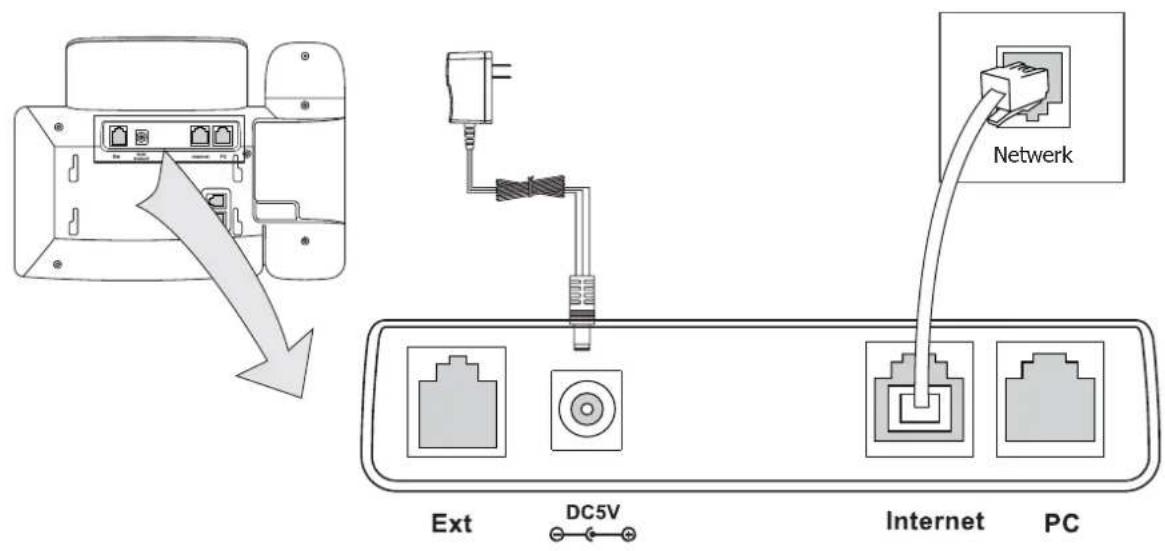

3. Aansluiten van de Ethernet kabel en de voedingsadapter.

Er zijn twee manieren om het telefoontoestel van spanning te voorzien. U kunt het telefoontoestel van voeding voorzien door middel van de voedingsadapter of via een PoE (Power over Ethernet) aansluiting. Uw systeembeheerder zal u adviseren welke u het Beste kunt gebruiken.

Let op: wonneer het toestel gebruik maakt van een PoE aansluiting, sluit dan Niet de voedingsadapter aan. Zorg ervoor dat de Ethernet kabel en switch geschikt zichn voor PoE (IEEE 802.3af).

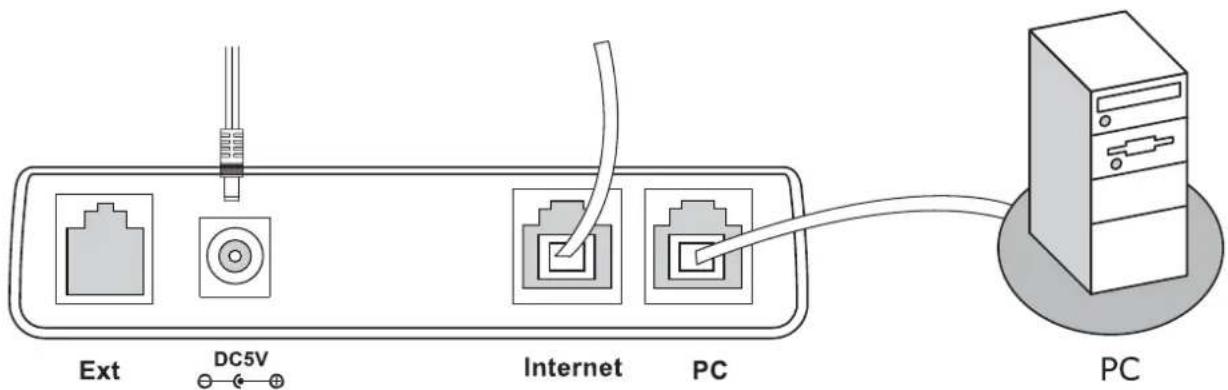

Het toestel heeft een 2 poorts switch welke de möglichkheid geeft om extra netwerk apparaten darüber het toestel teplaatsen bijv. een computer. Sluit het netwerk (LAN) en de Internet poort (WAN) aan met behulp van een Ethernet kabel, Zoals hieronder staat afgebeeld:

Taal instellen: De tiptel IP 284/ tiptel IP 286 ondersteunt meerere talen en staat standard ingesteld op Engels. Druk op de Menu toets - Instellingen - Basisinstellingen - en kies de gewenste taal.

Network installing: Druk op de toets Menu - Instellenen - Geavanceerde instellenen - Netwerk - WAN Poort/LAN Poort om toegang te krijgen tot de network instelleningen.

Account settings: Druk op de toets Menu-Instellingen- Geavanceerde instellenen- Netwerk - Accounts. Hier(Intelltopen via webbrowser"oor de informatatie over de parameters.

Instellen via webbrowser

De telefooin instellen via een webbrowser: Vanuit de ruststand, druk op de toets OK om status informatatie te krijgen. Hier staat het IP adres vermeld waar het telefoontoestel op te benaderen is. Voer het IP adres (bijv.: http://192.168.3.35) in de adresbalk van uw browser in. De login en wachtwoord zijn standard ingesteld op: admin/admin.

Let op: Zorg dat uw computer in hetzelfde network segment zit als de telefoontoestel (bijv. 192.168.3.x) om toegang te+kunnen krijgen tot de web interface. Uw systeembeheerder of service provider kunt u hiervoor om ondersteuning vragen.

Netwerk installingen: Netwerk - Internet Poort (WAN)

DHCP: Het telefoontoestel zal een IP adres toegewezen krijgen van een actieve DHCP server. Hierdoor zal het telefoontoestel de juiste instellingen krijgen zoals IP adres, Subnet masker, gateway, DNS server, etc.

Statisch IP Adres: Wanner uw telefoontoestel geen contact kan make n met de DHCP Server of als deze Niet aanwezig is,要去 u een vast IP adres instellen. Neem contact op met uw systeembeheerder voor meer details.

PPPoE: Wanner u een xDSL modem in gebruik heeft kunt u uw telefoontoestel via PPPoE modus aansluten. Neem contact op met uw ISP voor een gebruikersnaam en wachtwoord om toegang tot internet te krijgen.

Let op: Wanner u de verkeerde netwerkinstellen gengebruikt kan het voorkomen dat het telefoontoestel nicht meer toegankelijk is. Tevens kan dit ook gevolgen hebben voor uw netwerk prestatie! Neem contact op met uw systeme beheerder.

Account installingen: Druk op de functietoets Account - Account 1

Parameter:

Register Status: Laat de registratie status zien van het account

Line Active: Gebruikt om het account te activeren

Display Name: Wordt als Caller-ID getoond bij een uitgaand gesprek.

User Name: Gebruikersnaam (Provider)

Password: Wachtwoord (Provider)

Sip Server Server voor registratie (Provider)

Sip Port: SIP poort, standard 5060 (Provider)

Status symbolen in het display:

Het account is succesvol geregistreerd.

Registraren is mistrukt.

Voor meer informatie neem contact op met uw systembeheerder of service provider.

Let op! Zodra de tiptel IP 286/ tiptel IP 284 op een TCP/IP netwerk, dat toegang heeft tot het internet, worden aangesloten za de tiptel IP 286/ tiptel IP 284 automatisch worden voorzien van de LASTste software. Hierdoor kunt u altijd gezruik makev van de LASTste functies/faciliteiten. Het downloaden van de LASTste software kan enkele minuten in beslag nemen.

Extra informatatie

Uitgebrende documentation投资基金 u vinden op www.tiptel.nl, inclusief een verkorte handleiding voor direct gezruik.

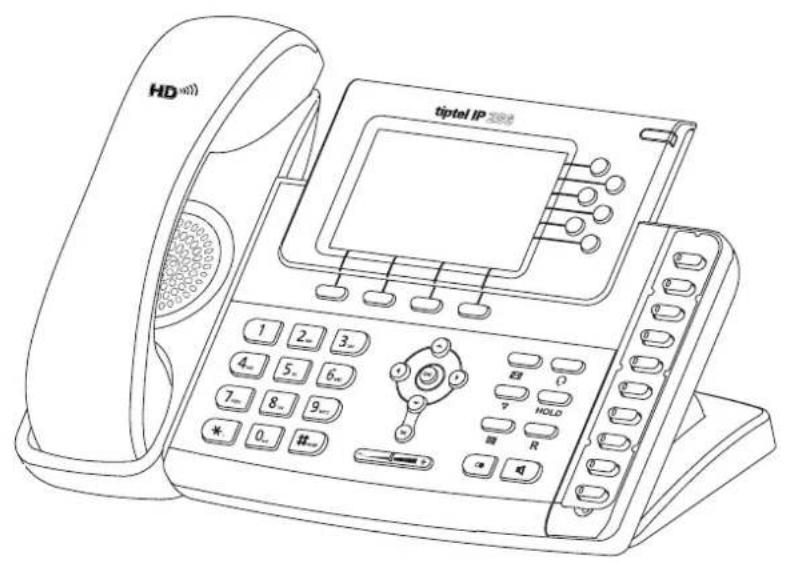

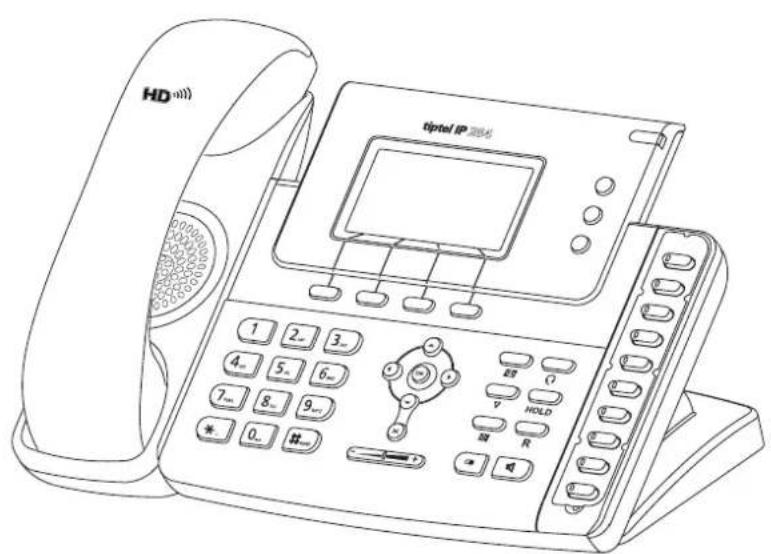

tiptel IP 286 tiptel IP 284
