BEDIENUNGSANLEITUNG IP 284 TIPTEL

Handhörer Montagefuß

Hörer-Spiralkabel

Netzwerkkabel

Steckernetzteil

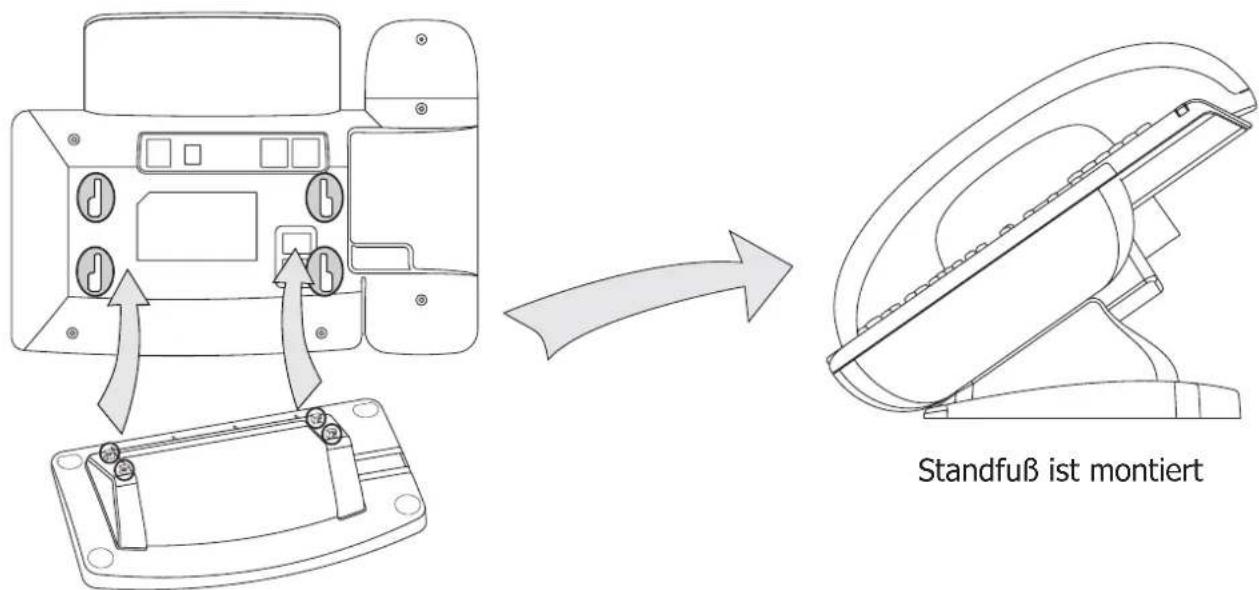

1. Montieren Sie den Standfuß wie auf der Skizze angegeben.

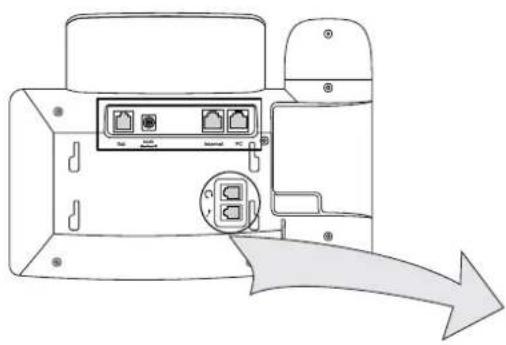

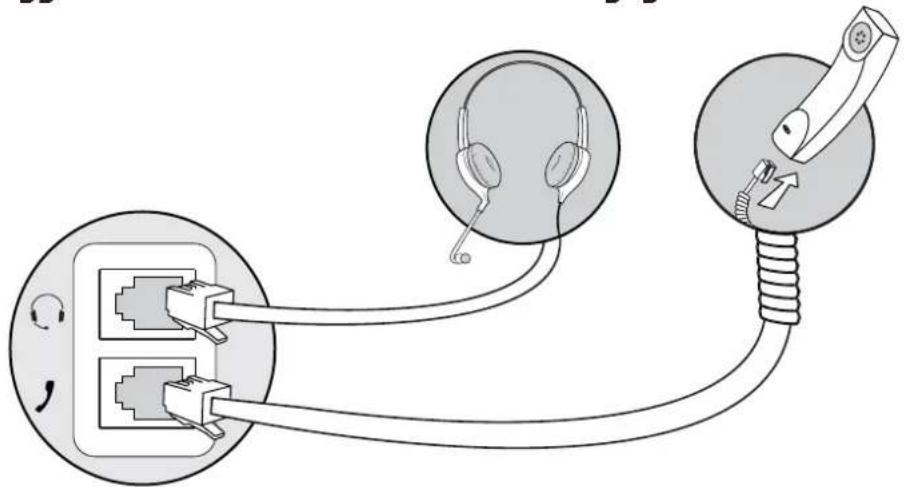

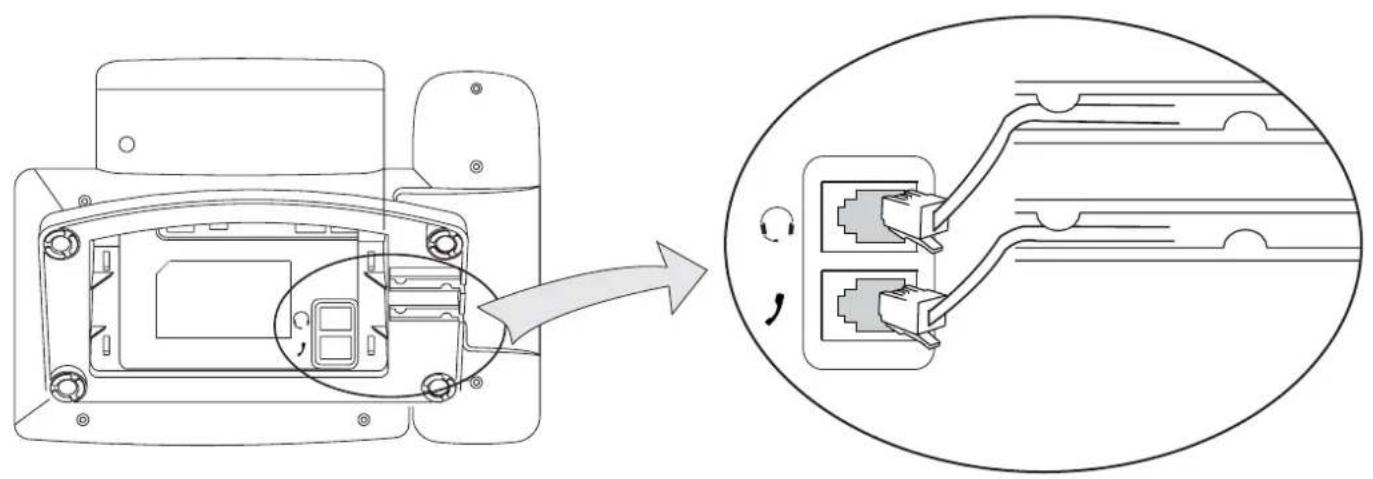

1. Schlieben Sie den Handhörer und ggf. ein Headset wie auf der Skizze angegeben an.

Anmerkung: Ein Headset ist nicht im Lieferumfang enthalten und muss separat bestellt werden.

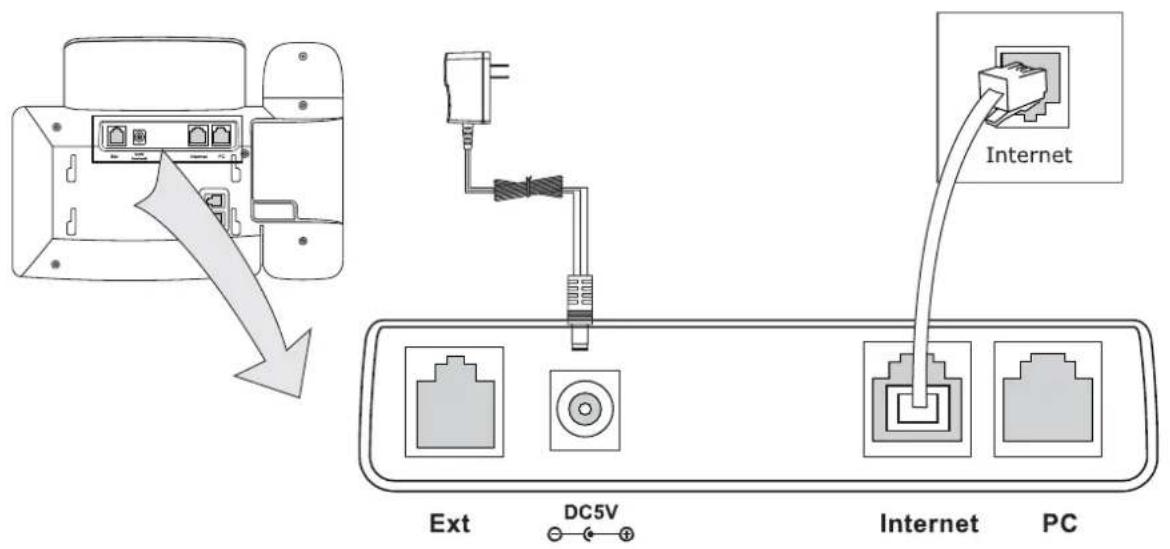

3. Schlieben Sie das Netzwerkkabel und das Steckernetzteil wie auf der Skizze angegeben an.

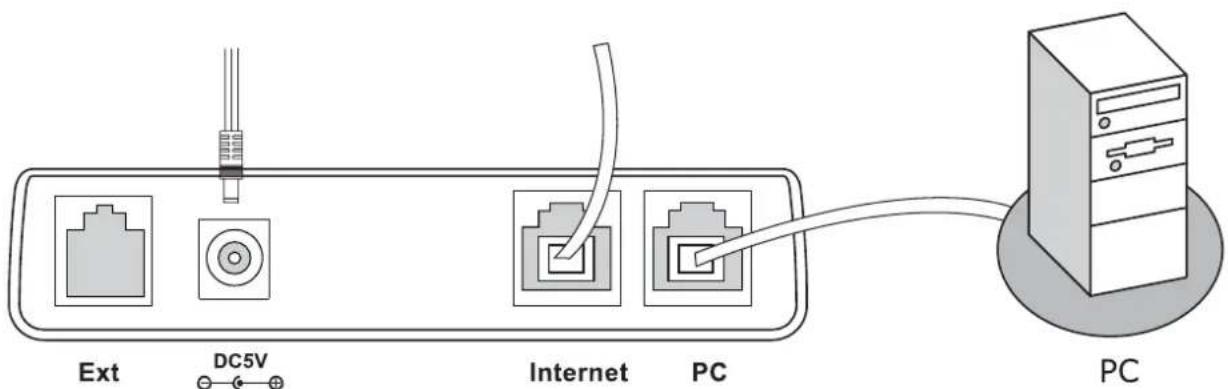

Das Telefon verfügt über einen eingebauten Switch. Sie können deshalb wie auf der Skizze angegeben am Anschluss PC ihren vorhandenen PC über das für das Telefon installierte Netzwerkkabel bereits mit dem Netzwerk verbinden. Verwenden Sie ein handelsübliches Netzwerkkabel zum Anschluss des LAN-Anschlusses am PC mit dem Anschluss PC am Telefon.

Anmerkung:

1. Bei PoE-Betrieb das Steckernetzteil nicht anschließen.
2. Der Anschluss Internet kann auch an einem Hub, Switch, einer TK-Anlage, einem Router oder anderen geeigneten IP-Geräten angeschlossen werden.

Grundkonfiguration des Telefons

Sprache einstellen: In der Grundeinstellung des Telefons ist die Sprache Englisch. Weitere mögliche Sprachen (versionsabhängig): Deutsch, Niederlandisch, Französisch, Italienisch, Türkisch, Portugiesisch, Spanish, Russisch, Hebräisch, Japanisch, Chinesisch.

Drücken Sie Menu - Einstellungen - Grundeinstellungen - Sprache und wahlen Sie die gewünschte Sprache aus.

Netzwerk-Einstellungen: Wahlen Sie Menu - Einstellungen - erweiterte Einstellungen - (Password ab Werk: admin) - Netzwerk - WAN-Port/LAN-Port.

Konten-Einstellungen: Zum Einstellen wahlen Sie Menu - Einstellungen - erweiterte Einstellungen - (Password ab Werk:admin) - Konten -1 - OK. Orientieren Sie sich an den obigen Angaben zur Weboberfläche.

Konfiguration über Webbrowser

Drücken Sie die Taste OK. Es öffnet sich die Statusanzeige des Telefons. Geben Sie die angezeigte IP-Adresse (z.B. http://192.168.3.35) an Ihr hem PC in ihren Webbrowser ein. Die Werkseinstellung für Name und Password ist admin/admin.

Anmerkung: Achten Sie darauf, dass sich Ihr PC im gleichen Netzwerkbereich (z.B. 192.168.3.X) wie Ihr Telefon befindet. Die Konfigurationsseiten können sonst nicht aufgerufen werden. Für weitere Fragen kontaktieren Sieitte den Netzwerkadministrator bzw. den IP-Serviceprovider.

Netzwerk-Einstellungen: Wahlen Sie in der Weboberfläche Network - Internet Port (WAN)

DHCP: In der Werkseinstellung versucht das Telefon von einem DHCP-Server innerhalb des Netzwerks die korrekten Daten wie IP-Adresse, Subnet-Maske, Gateway, DNS-Server, usw. zu beziehen.

Static IP Address: Wenn Ihr Telefon keinen DHCP-Server finden, müssen in diesen Menu alle obigen Angaben manuell eingebehen werden. Für weitere Fragen kontaktieren Sieitte den Netzwerk administrator bzw. den IP-Serviceprovider.

PPPoE: Sie das Telefon direkt mit einem xDSL-Modem verbinden wollen, kann es selbstständig eine Internet-Verbindung aufbauen. Fragen Sie ihren Internet-Zugangsprovider nach Namen und Password.

Anmerkung: Falls Sie unrichtige Netzwerkparameter eingeben, kann Ihr Telefon nicht ansprachbar sein.
Außer dem konnen sareg Netzwerk-Probleme auftreten. Kontaktieren Sieitte den Netzwerkadministrator!

Konteneinstellungen: Zum Einstellen wahlen Sie in der Weboberfläche Account - 1

Parameter:

Register status Konto registriert oder nicht registriert
Line active: Konto benutzen oder deaktivieren
Label: Bezeichnung des Kontos
Display name: Wird bei Anrufen als Namensanzeige benutzt
Register name: Wird von Ihrem SIP-Serviceprovider vergeben
User name: Wird von Ihrem SIP-Serviceprovider vergeben
Password: Wird von Ihrem SIP-Serviceprovider vergeben
SIP Server, NAT, usw: Wird von Ihrem SIP-Serviceprovider vergeben

Anmerkung: Nicht alle Parameter sind bei allen SIP-Providern erforderlich.

Aktuelle Anleitungen und Firmware finden Sie unter www.tiptel.com/support.
