GEBRUIKSAANWIJZING Evasion2 900 ROBLIN

Instructies voor het gebruik en installereren

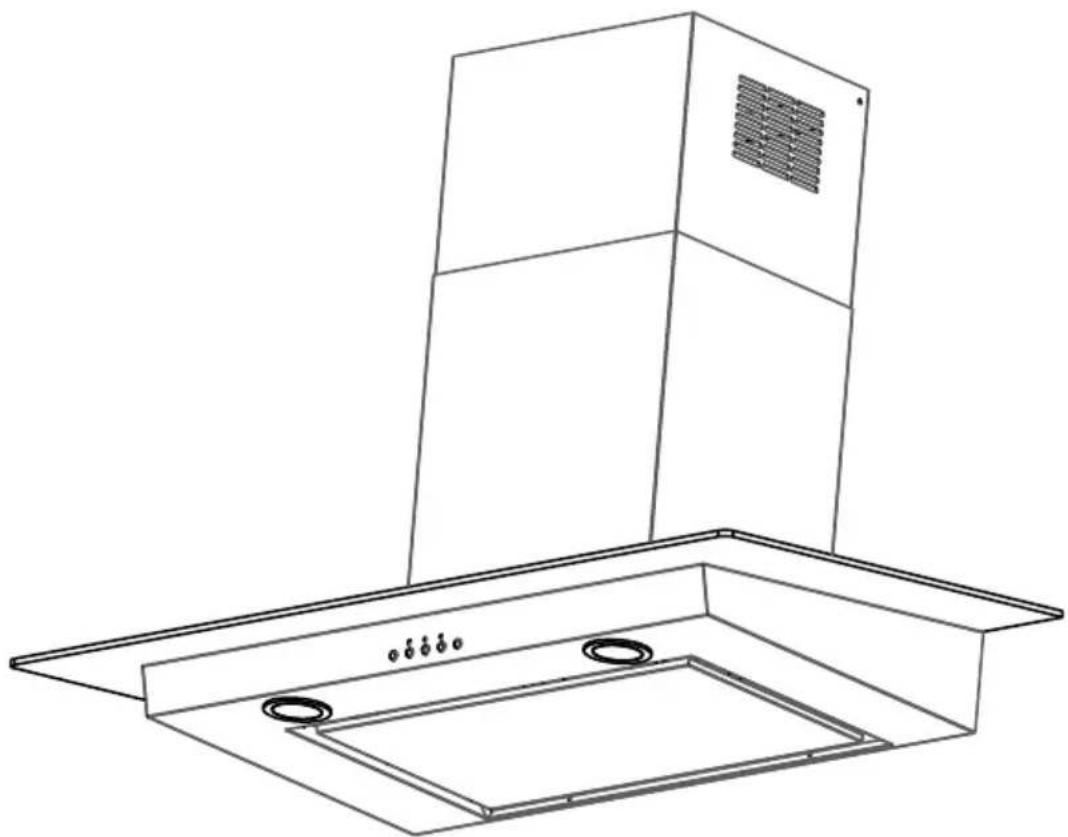

Dampkap

Evasion Murale

FSOMMAIRE

RACCORDEMENT ÉLECTRIQUE

CONSEILS D'INSTALLATIONS

POSE DE L'APPAREIL

FONCTIONNEMENT

CONSEILS D'UTILISATIONS

ENTRETIEN

GARANTIE ET SERVICE APRÉS-VENTE

REMARQUES

GB CONTENTS

ELECTRICAL WIRING

INSTALLATION ADVICE

Wij danken U voor de goede keuze en het vertrouwen dat U ons, ROBLIN specialist op het gebied van afzuigkappen geeft, om in de toekomst met een afzuigkap uit het gamma ROBLIN te werken.

Wij raden U aan om alvorens U de ROBLIN afzuigkap in werkung zet deze handleiding aandachtig te lezen.

Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is möglichk dat er een,aantal kenmerken worden beschreven die Niet van toepassing zich op uw apparaat.

1 ELECTRISCHE BEDRADING

• De afzuigkap is voorzien van een HO5VVF 3 x 0,75 mm aansluitkabel met een standard 10/16 amp. geaarde stekker. Bescherming: klasse 1. Netspanning: 220 - 240 V. Wisselstroom: 50 Hz / 220 V - 60 Hz.
• Voordat het apparaat op het electriciteitsnet wordt aangesloten, dient u zich ervan te overtuigen dat de netspanning overeenkomt met de netspanning vermeld op het typeplaatje van de afzuigkap.
• Bij het aansluiten van de afzuigkap op het electriciteitsnet, is een 2-polige wisselstroomschakelaar met een minimum opening van 3mm .ussen de polen toegestaan.ussen de polen toegestaan.

2 MONTAGE AANWIJZING

• Respecteer de minimum en maximum installmentiehoogte. Om verzekerd te zijn van een juist fonctioneren van het apparaat, dient een installmentiehoogte gerespecteerd te worden van 65~cm tot 70~cm . vanaf de kookplaat. Opgepast: het is absolutiert verboden om een afzuigkap, of inbouwfelterunit te installereren op een installmentiehoogte die minder is dan 65~cm . vanaf de kookplaat, vanwege het gevaar dat de filters vlam zouden konnen vatten. De kookdamp要去uit zichseldaar het filter toe stijgen Voorkom tocht, aangezien tocht luchtturbulentie kan veroorzaken.
• Het is van groot belongings dat de afvoerdiameter in acht worden genomen. Een apparaat met motor mag nooit worden aangesloten op een centraal ventilationsystem!
• De kookdampenogens Niet door een afvoerbuis geleid worden, welke al gebruikt worden voor de afvoer van lucht of gassen, die afkomstig zich van apparaten die op een andere vorm van energie lopen dan electriciteit.
• Plaats de kookplaat zorecht möglich onder de afzuigkap en maak het aantal bochten in de afvoer zo gering möglich. Op deze wijze worden de meest effectieve afzuigbing bereikt.
• Zorg bij het installereren van een afzuigkap algijd dat de lucht in de ruimte regelmatig vernieuwd wordt. Bedenk waar bij dat er 1 ofmeerder luchtingangen aanwezig要去en+zijn die bezelfde diameter hebben als de afvoerbuis, zodat de ruimte Niet geheel worden leeggezogen.
• Voldoende ventilatie isoodzakelijk, zeker indien er meerere apparaten op hetzelfde moment de aanwezigte lucht uit de ruimte halen waar ook de afzuigkap hangt.
• Indien de afzuigkap worden gezrukt in een ruimte waar ook andere apparaten, aangesloten op andere energiebronnen dan electriciteit aanwezig়, mag de negatieve druk in de ruimte Niet boven 0,04 mbar komen, Dit om gasverbranding te voorkomen.
• Het apparaat dient zo geinstalleerd teijken dat de stroomtoevoer kan worden afgesloten, indien moodzakelijk.
• Dit apparaat mag nicht worden gebruikt door Personen (inclusief kinderen) met beperkte psychische, sensorische en geestelijkke vermogens, of door Personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geinstruendum over het gebruik van het apparaat door Personen die verantwoordelijk zijn voor hun veiligheid.
  Kinderen要去en gecontroleerd om er zeker van te zich dat ze Niet met het apparaat spelen.

Montage en installmentie dienen door een bevoegd* vakman te gebeuren.

(*) Het Niet respecteren van deze voorwaarde houd in dat de garantie en de verantwoordelijkheid van de fabrikant vervalt.

Let op! Zorg dat u pluggen gebruikt die geschikt zijn voor het type wand. Vraag advies aan de fabrikant. Indien nodig vastmetselen. Wijঃn Niet aansprakelijk in geval van defecte bevestigingveroorzaakt door de in de muur gemaaakte boorgaten en de gebruikte pluggen.

1) Teken een verticale lijn op de wand tot het plafond, midden in het gebied waarin de wasemkap要去 worden gemonteerd (Fig. 1 & 2 - Rep. 1); deze lijn dient voor de verticale uitlijning van de diverse onderdelen.
2) Zet een van de beugels 2 gegen de wand op onceveer 1 - 2mm van het plafond of van de bovenkant (Fig. 1 & 2 - Rep. 2), en lijn het midden ervan (inkepingen) uit op de verticale lijn. Teken de twee gaten van de uitsparingen van de beugel op de wand. Zet de andere beugel 2 gegen de wand, en lijn hem uit met de verticale lijn op een afstand 620~mm die gemeten worden zoals op Afb. 2, en gelijk is aan de hoogte van het bovenste schouwelement 7a dat bij de wassemkap geleverd is. De maat X = 620~mm kan verschillen, afhankelijk van de diverse hoogten waarin het bovenste schouwelement leverbaar is. Teken de middelpunten van de gaten van de uitsparingen van de beugel op de wand.
3) Realisatie van de bevestigingsgaten Fig. 1 & 2, Rep. 1:

Teken een punt op de verticale waar op een afstand tot de kookplaat van:

d = 965 ~mm (maat zonder spatschem).

d =hoogte spatschem +315 mm (maat met spatschem).

De maar H is de minimum hoogte in mm van de kookplaat tot de onderkant van het frontpaneel. Trek op het getekende punt een horizontale lijn die parallel loopt aan de kookplaat. Maak twee gaten 1 in de muur met een boorpunt van 8 mm (Afb. 3a, en steek de pluggen en bevestigingsgaten in de gaten 1 (schroeven van 4,2× 44,4) . Bevestig de schroeven en LAST een ruimte van 5 - 6mm vrij, die nodig is voor het vasthaken van de wasemkap. Kleine bijstellingen zich möglichk met de stelschroeven van de wasemkap (zie Montage van de wasemkap). De wasemkap mag een maximaleuitslag hebben van 16~mm

Spatschem (optie): De hoogte van de wasemkap boven de kookplaat worden in dit geval bepaald door de hoogte van het spatschem B en van de eventuele opstaande rand van het blad van de onderkastjes. Het spatschem要去 worden gemonteerd alvorens de wasemkap te monteren en als u hem zowel aan de boven- als onderkant wilt vastzetten aan de muur,要去 hij op de juiste hoogte worden gemonteerd alvorens de onderkastjes of tenminste het desbeteffende bovenblad te plaatsen. Aangezien dit een complexe handeling is, mag zij uitsluitend worden uitgevoerd door de keukeninstallateur of door bekwame vakmensen die alle uiteindelijk maten van de meubels kennen.
4) Montage van de wasemkap: Alvorens de installmentie te beginnen要去en de steunbeugels Vr worden ingesteld, door de stelschroeven met de klok meet te draaien tot ze Niet verder+kennen (Fig. 3b). Haak de wasemkap vast ter hoogte van de twee schroeven 1 van 4,2 x 44,4 die tevorenaangebracht zichn (Fig. 3a). Hang de wasemkap waterpas door de stelschroeven te draaien en span de schroeven volledig.
5) Aansluiting in de afzuiigende of filterende versie :

Aansluiting voor afzuiging

a- Plaats de terugslagklep (8) op de uitgang van het apparaat (6) en de wasemkap kan worden verbonden met de externe leidingen door middel van eenstarre of buigzame leiding 150 mm Fig. 5 - Rep. 6.
b- Verwijder de vetfilters (zie par. «Onderhoud») en verzeker u ervan dat de stekker van de voedingskabel goed in de contactdoos van de afzuigkap is gestoken Fig. 4. Voordat de schachten op de afzuigkap worden bevestigd, dienen eerst de elektrische verbindingen te worden geinstalleerd, Zoals omschreiben in het hoofdstuk ELEKTRICITEIT. Wanner de elektrische verbindingen zijn gemaaakt moet de verlichting en de motoren worden getest.
c- Bovenstuk van de schouw : De twee lijplaten enigszins openen Fig. 5 - Rep. 7a, ze vasthaken Achter de beugels 2 en ze weer zo ver mogelijksluiten. Aan de zijkant aan de beugel bevestigen met de 2

bijgeleverde schroeven (12c) 2,9 x 9,5.

d- Onderstuk van de schouw : De twee zijplaten van de schouw enigszins openen Fig. 5 - Rep. 7b, ze vasthakenussen het bovenstuk van de schouw en de wand en ze weezer voer möglichk sluiten.

Aansluiting voor filtering

a- Installee het verbindingsstuk 4 in de draagbeugel 2. Verzeker u ervan dat de uitlaat van de verlengstukken van het verbindingsstuk G zowel horizontaal als verticaal correspondeert met de mondstukken van de schouw.
b- Sluit het 150~mm . afvoerkanaal tussen de motor en de kanaalsplitser aan, zoals aangegeven in Fig. 7 en borg deze met afvoerkanaal klemmen, of zichklevend tape.

c- Verwijder de vetfilters (zie par. «Onderhoud») en verzeker u ervan dat de stekker van de voedings-kabel goed in de contactdoos van de afzuigkap is gestoken Fig. 4. Voordat de schachten op de afzuigkap worden bevestigd, dienen eerst de elektrische verbindingen te worden geinstalleerd, zoals omschreiben in het hoofdstuk ELEKTRICITEIT. Wanner de elektrische verbindingen zijn gemaakt要去 de verlichting en de motoren worden getest.

d- Plaats de charbon filters doormiddel van de tap A (Fig. 8).
e- Bovenstuk van de schouw : De twee zijplaten enigszins openen Fig. 7 - Rep. 7a, ze vasthakenachter de beugels 2 en ze werk zo ver möglichksluiten. Aan de zijkant aan de beugel bevestigen met de 2 bijgeleverde schroeven (12c) 2,9 × 9,5 .
f- Onderstuk van de schouw: De twee zijplaten van de schouw enigszins openen Fig.7 - Rep. 7b, ze vasthakenussen het bovenstuk van de schouw en de wand en ze weer zo ver möglichk sluiten.

4 BEDIENIEG

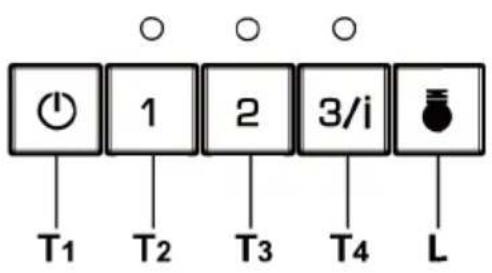

Bedieningspaneel

TOETS	LED	FUNCTIES
T1 Motor		Om de motor uit te schakelen.
T2 Snelheid	Aan	Om de Motor op de Eerste snelheid in te schakelen.
T3 Snelheid	Aan	Om de Motor op de Tweede snelheid in te schakelen.
T4 Snelheid	Vast ingeschakeld.	Door kort in te drukken worden de Motor op de Derde snelheid
	Knipperend	Indien gedurende 2 Seconden ingedrukt.
		Wordt de Vierde snelheid gedurende 10 minutes ingeschä-keld, na afloop hiervan worden teruggekeerd maar de eerder ingestelde snelheid. Geschikt om de maximale uitstoot van rook tijdens de bereiding af te können voeren.
L Verlichting		Om de verlichting in en uit te schakelen.

5 GEBRUIKSADVIES

• Om een optimale afzuiging van de kookdampen te realizeren is het aan te bevelen om het apparaat voor het koken in te schakelen en enigeijd aan te latent nadat het eten bereid is. Voor voedsel dat weinig damp ontwikkel, is een lagere afzuigsnelheid voldoende.
• Zeer belangrijk : flambeer nooit een gerecht onder de afzuigkap!

Bij het gebruik van een gaskookplaat en een in werkig zijnde afzuigkap, mogen de branders nooit branden+zonder dat deze afgedekt worden door een pan. Schakel het gas UIT, ofzet het op de laagste stand wonneer de pan verwijderd worden.

• Frituurpannen dienen alkijd onder toezicht gehonden te worden, aangezien oververhit vet tot brand kan leiden in de afzuigkap.

6 ONDERHOUD

Schakel de stroomtoevoer alkijd uit indien er onderhoud aan wordt gepleegd.

Het apparaat is op een dermate manier ontworpen dat het schoonmaken ervan op zeer eenvoudige wijze kan worden uitgevoerd, waardoor het longer mee gaat.

• Verwijdersen van de filters:

De filters dieren regelmatig gereinigd te worden in overeenstemming met het gebruik. Ze können handmatig worden schoongemaakt d.m.v. een warm sopje waarin de filters worden gespoeld, of in de afwasmachine. Deze maatregel voorkomt het gevaar van brand.

• Behuizing:

Gebruik geen natte doeken om de behuizing te reinigen. Het gebruik van een milde zeep in combinatie met een vochtige doek worden aangeraden.

Steek geen handen of andere objecten in de luchtinlaat.

• Afvoerkanaal:

Controleer ieder half jaar of het afvoerkanaal Niet verstopt is conform de lokale regels t.a.v. luchtafvoerkanalen.

Verlichting:

Voordat eventuele reparatiewerkzaamheden aan het appararaat moot worden uitgevoerd, dient de Ichtschakelaar te worden uitgeschakeld.

Gebruik geen sterkere lampen en verander Niet van type.

7 AFTER SALES SERVICE

• In het geval dat de afzuigkap Niet goed functioneert, dient u uw installerateur te raadplegen. Deze kan de aansluitingen van het apparaat controeren.
• Indien de stroomkabel beschadigd is, kan deze uitsluitend worden verrangen door een erkende installmenteur, aangezien special gereedschap vereist is.
  Schakel in ieder geval de stroomtoevoer af.
• Indien u onderdelen wilt bestellen dient het nummer van het apparaat vermeld te worden. Dit nummer bevindt zich op het identificatieplaatje dat op de afzuigkap geplaatst is.
• Om aanspraak op de fabrieksgarantie te make, dient de aankoopnota overlegd te worden.
• De garantie termijn gaat in op datum van uw factuur. Hou deze steeds bij de hand bij eventuele service.

Onze garantie dekt geen verranging van :

-lampen, halogeenspots
- filters

8 OPMERKINGEN

Dit apparaat voldoet aan de Europese Laagspanningsrichtlijn 2006/95/EEG inzake de elektrische verilgheid en aan de Europese normen 2004/108/EEG inzake de elektromagnetische compatibilititeit en 93/68/EEG inzake de CE marketing.

Wanner het symbol van een doorstreepte vuilnisemmer op WIelen op een product is bevestigd, betekent dit dat het product conform is de Europese Richtlijn 2002/96/EC.Uw apparaat ward ontworpen met en vervaardigd uit onderdelen en materialen van superieure kwaliteit, die gerecycleer den opnieuw gebruikteken worden. Gieve u te informeren in verband met hetplaatselijke inzameiligsysteme voor elektrische en elektronische apparaten. Gieve u te honden aan deplaatselijke reglementering en apparaten Niet met het gewone huisvuil mee te geven.Door afgedankte apparaten op een correcte manier weg te werpen help u mogelijkene negatieve gevolgen voor het milieu en de gezondheid te voorkomen.
