GEBRUIKSAANWIJZING 7194115 Legamaster

Voor meer informatie verwijzen we naar de gebruikershandleiding, die kan worden gedownload via de website e-legamaster.nl of e-legamaster.be. Bewaar deze installatiegids s.v.p. voor latere gelegenheden.

Als u na het doornemen van de installatiegids en gebruikershandleiding nog vragen heeft, neem dan s.v.p. rechtstreeks contact op met Legamaster.

Belangrijk:

Neem de VOORZORGS- EN VEILIGHEIDS INSTRUCTIES en deze INSTALLATIEGIDS s.v.p. serieus door voordat u de touch monitor installeert.

1 •Voorzorgs- en veiligheidsinstructies

Lees deze installatiegids goed door voordat u de aanraakmonitor gaat gebruiken; zo helpt u om schade aan uw eigendommen en die van anderen uit te sluiten en blijft uw persoonlijke veiligheid en die van anderen gewaarborgd.

• Volg onderstaande instructies zorgvuldig op.
• Neem de in deze gids opgenomen waarschuwingen – met het oog op uw eigen veiligheid – in acht.
• Volg de in deze gids opgenomen instructies voor installatie of afstelling en schakel gekwalificeerde medewerkers in voor servicewerkzaamheden.

Veiligheidsmaatregelen

Trek de stekker onmiddellijk uit het stopcontact als er rook of een vreemde geur uit het apparaat komt.

Doet u dat niet, dan kan er brand of een elektrische schok ontstaan. Neem voor een inspectie contact op met uw dealer.

Trek de stekker onmiddellijk uit het stopcontact als er op een ingeschakelde monitor geen beeld verschijnt.

Doet u dat niet, dan kan er brand of een elektrische schok ontstaan. Neem voor een inspectie contact op met uw dealer.

Trek de stekker onmiddellijk uit het stopcontact als er water op de monitor is gemorst of als er iets in het apparaat is gevallen. Doet u dat niet, dan kan er brand of een elektrische schok ontstaan. Neem voor een inspectie contact op met uw dealer.

Trek de stekker onmiddellijk uit het stopcontact als de monitor is gevallen, of bij een beschadigde kast. Doet u dat niet, dan kan er brand of een elektrische schok ontstaan. Neem voor een inspectie contact op met uw dealer.

Druk op de schakelaar "O" aan de zijkant van de monitor om de netspanning uit te schakelen.

Het lampje voor netspanning stand-by/aan gaat uit en de monitor kan dan niet met de POWER-toets op de afstandsbediening worden in- of uitgeschakeld. (Druk de netschakelaar weer in om de monitor met de afstandsbediening in- of uit te schakelen; het lampje voor stand-by/aan gaat dan weer branden.)

• Als u de monitor uitschakelt via de POWER-toets op de afstandsbediening, is de netspanning van de monitor niet geheel uitgeschakeld.
• Trek de stekker uit de monitor om het apparaat volledig af te sluiten van de netspanning.

Druk op "O" om de monitor volledig uit te schakelen

Als het netspanningssnoer of de stekker is beschadigd of warm wordt, zet de netspanningsschakelaar op de monitor dan uit. Laat de stekker afkoelen en verwijder deze uit het apparaat.

Als de monitor toch wordt gebruikt in deze situatie, kan brand of een elektrische schok optreden. Neem voor vervanging contact op met uw dealer.

Instructies voor dragen en verplaatsen

- Instructie voor verplaatsen:

Er zijn minstens twee mensen nodig om de monitor te verplaatsen. Anders kan de monitor vallen, wat eventueel ernstig letsel kan veroorzaken. Pak de monitor bij de witte handgrepen vast bij verplaatsing of transport.

- Instructie voor dragen:

Deze monitor is zwaar; kijk goed naar onderstaande afbeeldingen voordat u de monitor optilt. Zo voorkomt u letsel.

(volg s.v.p. de in deze gids opgenomen instructies voor installatie)

Niet installeren in een omgeving met een hoge temperatuur. Als de monitor wordt gebruikt bij een hoge temperatuur of in direct zonlicht, kan er vervorming of schade ontstaan aan de kast of andere onderdelen; er kan dan oververhitting of een elektrische schok optreden.

Niet installeren in een omgeving met een hoge luchtvochtigheid. Er kan zich dan oververhitting of een elektrische schok voordoen.

Niet installeren in de buurt van warmtebronnen zoals radiatoren, heteluchtroosters, kachels of andere apparaten die warmte produceren.

Er kan zich dan brand of een elektrische schok voordoen.

Overschrijd het elektrische vermogen van uitgangen of kabels niet. Gebruik geen verlengsnoeren; zo voorkomt u brand of een elektrische schok.

Steek de stekker uitsluitend in een 100\~240 V-stopcontact.

Er kan zich anders brand of een elektrische schok voordoen.

-Gebruik geen beschadigde stekkers of ondeugdelijke contacten.
- Gebruik geen ondeugdelijke stekker; zo voorkomt u brand of een elektrische schok.

Zet de monitor niet op een instabiele plank of een ander instabiel oppervlak;

de monitor zou dan kunnen omvallen en schade veroorzaken. Plaats het apparaat uitsluitend op horizontale, stabiele en vlakke oppervlakken.

Plaats geen voorwerpen op de monitor.

• Als de touch monitor wordt afgedekt of als de ventilatieopeningen zijn geblokkeerd, kan oververhitting en brand ontstaan.
• Als er metaal of vloeistoffen in de monitor terechtkomen, kan brand of een elektrische schok optreden.
• Plaats geen zware voorwerpen op de monitor om letsel door vallen te voorkomen.
• Zorg altijd voor een afstand van minstens 10 cm tussen de monitor en andere objecten met het oog op voldoende ventilatie.

Verplaats de touch monitor niet als deze is gekoppeld aan het netspanningssnoer en AV-kabels.

• Verwijder de stekker uit het stopcontact en tevens de overige kabels als u de monitor wilt verplaatsen.
• Er zijn minstens twee mensen nodig om de monitor uit te pakken of te dragen. Zorg er voor dat de monitor altijd rechtstandig wordt gedragen.
• Verplaats de monitor rechtstandig. Leg de monitor nooit op rug of buik neer. Ga altijd voorzichtig om met de monitor. Niet laten vallen.

Veiligheidsmaatregelen voor wandbevestiging

1. Overtuig u ervan dat het bevestigingsmateriaal stevig aan de wand is aangebracht.

1. Niet hard trekken of schudden na installatie van de monitor.

1. Monteer de beugel niet in direct zonlicht of in een omgeving met een hoge luchtvochtigheid/temperatuur, zodat een deugdelijke montage is gewaarborgd.

1. Monteer de beugel op een afstand van meer dan 10 cm vanaf de zijkant van de wand; uitsluitend verticaal (niet schuin) installeren.

2 ■Samenstelling van de verpakking

Uitpakken

• De e-Screen monitor is verpakt in een kartonnen doos en wordt met transportstrips vastgesnoerd op een standaardpallet; het type pallet hangt af van het aantal colli. Voor de verpakking van de e-Screen monitor worden beschermende transportkussens gebruikt.
• Zorg voor een stabiele, vlakke en schone ondergrond - bij een wandcontactdoos - voordat u de monitor gaat uitpakken.
• Zet de doos met LCD-monitor rechtop en open deze vanaf de bovenkant, voordat u de bovenste transportkussens verwijdert.

- Stap 1: Verwijder de witte handgreep en snij de transportstrips door

- Stap 2: Verwijder het bovenste transportkussen uit de doos en haal de accessoiretas eruit.

■Paklijst

Artikel Aantal

1 e-Screen 1 st.

2 Doos 1 st.

3 Onderste transportkussen 1 st.

4 Bovenste transportkussen 1 st.

5 Transporttas 1 st.

6 Accessoiretas 1 st.

7 Ergonomische stylus 1 set

8 Kartonnen transportzekering 6 st.

Inhoud van de accessoiretas

• VGA-kabel (D-sub)
• Netspanningssnoer (zwart)
• OSD afstandsbediening (inclusief 2 AAA batterijen)
• USB-kabel
• Infrarood oog
• CD-ROM ethernet VCOM driver

3 • Installatie

Voeding

Netspanningssnoer

Door middel van het meegeleverde netspanningssnoer wordt de

LCD-monitor aan de zijkant voorzien van netspanning.

Steek de stekker in de voedingsingang van de monitor:

“-” betekent netspanning aan,

"O" betekent netspanning uit.

Ingangsvermogen: 100-240 V\~ 5 A 50/60 Hz

Bediening aan zijkant

Hoofdschakelaar Voedingsingang

Voedingsschakelaar

■Hoofdvoeding - schakelaar & voedingsingang

Zie hoofdstuk "Voeding"

- Bediening aan zijkant van monitor

- Afstandbediening

Zie hoofdstuk "Bediening van de monitor"

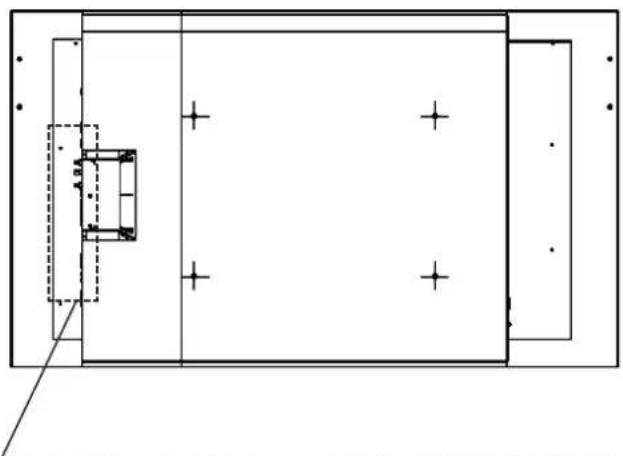

Ingang signaalbron

Ingang Interface

65" Connector

1 Displayport x 1
2 HDMI 1 input x 1
3 HDMI 2 input x 1
4 Ingang DVI x 1 D-Sub 24 pin
5 VGA D-Sub 15 pin
6 PC Audio in Mini Jack
7 IR Extender Mini Jack
8 Line Out Mini Jack
9 RS232C D-Sub 9 pin
10 LAN
11 Component RCA G/B/R
12 Audio in (Component) RCA L/R
13 S-Video Mini Din 4 pin
14 Video	RCA
15 Audio in (s-Video/Video) RCA L/R
16 Touch USB	Type B female
17 Stroomschakelaar	AAN/UIT
18 WS ingangsconnector	IEC C14
19 RS485	RJ-45

4 • Bediening van de monitor

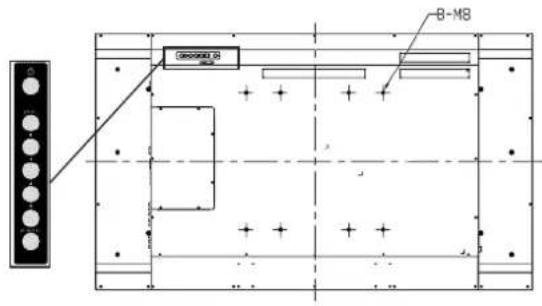

Bediening aan zijkant van monitor

B-M8

• Functielijst van OSD-schakelblok

Toets Omschrijving

Netspanning Netspanning aan/Netspanning uit

Bron Bronselectie (flip-flop)

►Menu Rechts/Volume +

◄Menu Links/Volume -

▲Menu naar boven

▼Menu naar beneden

Menu/Afsluiten Selectie menu afsluiten

Groen Netspanning ingeschakeld
Oranje Netspanning uitgeschakeld
	Energiebesparende modus
	Selectie LED aan via menu(Voorste LED: Aan)
Knipperend oranje:	Geen signaal
Uit WS uit
	Netspanning ingeschakeld
	Selectie LED aan via menu(Voorste LED: Uit)

-LED UIT:

In de modus "uit" wordt de LED volledig gedoofd, ongeacht of de monitor in- of uitgeschakeld is.

Instructies voor de afstandbediening

Nr Functie Omschrijving

1 Schakelt de monitor in en uit
2	INFO	Verstrekt informatie over bron en resolutie
3	VGA	Selecteert de PC RGB-bron
	DVI	Selecteert de PC DVI-bron
	HDMI 1	Selecteert de HDMI 1-bron
4	COMP	Selecteert de componentenbron
	AV (Video)	Selecteert de samengestelde videobron
	HDMI 2	Selecteert de HDMI 2-bron
5	PIP Positie	Selecteert de PIP positie
	DisplayPort	Selecteert de DisplayPoort-bron

6	PIP	Schakelt de PIP-functie in en uit	2	FED	1
	S-V	Selecteert de S-video-bron	3	VGA	3
	HD-SDI 2	Niet beschikbaar voor dit model	4	TOMO	5
7	SWAP	Schakelt tussen beelden van hoofd-& subbron	5	AURSTON	8
			6	PAP	9
			7	SOPR	10
			8	SOURCE	11
8	P-SOURCE	Selecteert de secundaire subbron	9	MENU	12
			11	ENTER	10
9	MENU	Opent het menu op het monitorscherm Als het menusysteem al openstaat, wordt het vorige submenu via deze toets geselecteerd	11	SCALMO FREEZE MUTE BRIGHT CONTRAST AUTO SOURCE VOLUME+ VOLUME+
	▲, ◀, ▶, ▼	Navigatie door sub-menu's en instellingen
10	EXIT	Sluit het menusysteem af
11	ENTER	Selecteert gemarkeerde menukeuzes
12	SCALING	Schakelt tussen verschillende beeldverhoudingen (Auto, Native, 4x3, 16x9, 16x10 en Letterbox)
	FREEZE	Bevriest het huidige bronbeeld
	MUTE	Schakelt het geluid uit
	BRIGHT	Stelt de helderheid af
	CONTRAST	Stelt het contrast af
	AUTO	Synchroniseert monitor en bron
	SOURCE	Voor selectie van de verschillende bronnen
	VOLUME-	Verlaging van de geluidssterkte
	VOLUME+	Verhoging van de geluidssterkte

★ Hot Key: OSD-menu vergrendelen/ontgrendelen

Vergrendelen: Druk achtereenvolgens op Enter, Enter, Exit, Exit, Enter en Exit op de bediening; OSD wordt dan vergrendeld.

Ontgrendelen: Druk achtereenvolgens op Enter, Enter, Exit, Exit, Enter en Exit op de bediening; OSD wordt dan ontgrendeld.

Displaymodus

Inschakelen van de monitor

1. Steek de stekkers op de juiste manier in monitor en stopcontact.
2. Zet de voedingsschakelaar in de stand “-”
3. Schakel de netspanning in via de afstandsbediening of het bedieningsblok aan de zijkant.

Uitschakelen van de monitor

Druk - bij ingeschakelde netspanning - op de POWER-toets op afstandsbediening of bedieningsblok aan de zijkant om de monitor in de modus stand-by te zetten. Zet de stroomschakelaar op "O" of trek de stekker uit het stopcontact om de netspanning volledig uit te schakelen.

NB:

Als er gedurende een bepaalde periode geen signaalinput is, gaat de monitor automatisch in de modus stand-by.

Regeling van de geluidssterkte

1. Verlaag of verhoog de geluidssterkte via de toetsen, respectie- velijk VOLUME - en VOLUME + op de afstandsbediening.
2. Via de toets MUTE schakelt u het geluid tijdelijk volledig uit. Druk opnieuw op de toets MUTE om het geluid te herstellen.

Selectie van de ingangsbron

1. Druk op de toets voor de gewenste bron (VGA, HDMI 1, HDMI 2, DVI, DisplayPort, Composite Video, S-Video, Component) op de afstandsbediening

2. Of druk op de toets SOURCE an het bedieningsblok op de monitor en gebruik de pijltoetsen (▲▼) om te navigeren naar de gewenste ingangsbron; druk vervolgens op ENTER:
   -HDMI 1
   ■HDMI 2
   -VGA
   ■Component
   ■S-Video
   ■Samengestelde video
   ■DVI
   ■DisplayPort

3. Als de monitor geen bron kan ontdekken, verschijnt de melding "Geen signaal".

1. De cursor beweegt naar het volgende kalibratiepunt. Herhaal stap 4. Na de piep gaat de cursor naar het volgende kalibratiepunt.
2. Herhaal stap 4 totdat u het laatste kalibratiepunt in de hoek rechtsonder aan het scherm is bereikt.
3. Tik op een willekeurige plek tussen de 16 punten om de kalibratie te voltooien. De kalibratie is voltooid en de touch monitor is nu klaar voor gebruik.

Kalibratieprocedure voor MAC OS X V10.4 en hoger

Om de monitor met een Apple MAC-computer te gebruiken, dient u het stuurprogramma te downloaden via de onderstaande link:

Volg de stappen in de installatieprocedure en ijk het e-Screen.

Aanraakfunctionaliteit Linux (2.6X) en hoger op basis van besturingssystemen.

Voor kalibratie zie: http://www.freedesktop.org/wiki/Software/xinput_calibrator en configureer het e-Screen.

Touch functionaliteit

Vóór het eerste gebruik is geen kalibratie nodig, maar het kan zijn dat het aanraakpaneel na verloop van tijd opnieuw gekalibreerd dient te worden, afhankelijk van gebruik. Volg voor de verschillende besturingssystemen de onderstaande kalibratie instructies uit:

1. Sluit de signaalkabel aan op de monitor en schakel de monitor in.
2. Sluit een uiteinde van de USB-kabel (type B USB-connector) aan op de zijkant van de monitor. Zie hoofdstuk 3 "Ingang signaalbron" voor de exacte locatie).
3. Sluit het andere uiteinde van de USB-kabel (type A USB-connector) aan op de computer.
4. Zet de computer aan.
5. Wacht nadat de USB-kabel is aangesloten 5 seconden; daarna is de aanraakfunctie gereed. Deze kan worden geactiveerd met een pen, vinger of ander aanwijsmiddel. De aanraakfunctie is plug & play, er is geen stuurprogramma nodig. Gebruik een Liggende touch monitor niet in Staande modus en omgekeerd.

Windows 7; 16-punts kalibratie procedure

1. Start het USB-ijkingsprogramma op de computer.
2. Druk op "Calibrate" (kalibratie).
3. Wacht op de pieptoon; de cursor gaat dan automatisch in de richting van de linkerbovenhoek van het scherm.
4. Plaats een vinger, hand met handschoen of een ander aanwijsmiddel op de cursor en laat die daar 2 seconden lang (als het aanraakmiddel op de cursor wordt geplaatst, is een pieptoon te horen).

5 •Opsporen van fouten 6 •Wettelijke conformiteit

Neem s.v.p. onderstaande lijst door voordat u een beroep doet op de serviceafdeling; wellicht vindt u hier de oorzaak van uw probleem.

■Voer de bijstellingen uit die staan vermeld in de instructies op de pagina "Bediening van de monitor"
- Wordt uw probleem hieronder niet beschreven, of kunt u het euvel niet verhelpen? Gebruik de monitor dan niet meer en schakel onze serviceafdeling of uw dealer in.

Probleem Controleer deze zaken

Geen beeldweergave Controleer of de stekkers aan beide zijden goed zijn aangesloten. Controleer of de voedings- schakelaar in de stand “-” staat. Controleer of de bronappara- tuur goed werkt. Controleer of het ingangs- signaal compatibel is met deze display.

Beeld is niet gecentreerd Controleer of het ingangs- signaal compatibel is met deze display.

Beeld is niet gesynchroniseerd Controleer of het ingangs- signaal compatibel is met deze display.

De afstandsbediening werkt niet Controleer of de batterijen werken en goed zijn aange- bracht. Richt de afstandsbediening altijd op de IR-sensor aan de voorkant van de display.

Slechte beeldkleur Controleer de beeldinstellingen. Reset de display. Controleer de juiste aansluiting van de kabels bij gebruik van YUV-terminals.

FCC-comformiteitsverklaring:

Dit apparaat is getest en daarbij is vastgesteld dat het voldoet aan de limieten voor een digitaal apparaat in Klasse A conform Artikel 15 van de FCC-reglementen. Deze limieten zijn opgesteld om een redelijke bescherming te bieden tegen schadelijke interferentie als de apparatuur wordt gebruikt in een commerciële omgeving. Dit apparaat genereert en gebruikt radiofrequenties en kan deze uitstralen; indien het apparaat niet is geïnstalleerd en wordt gebruikt volgens de installatiegids en gebruikershandleiding, kan het schadelijke interferentie voor radiocommunicatie veroorzaken. Bij gebruik van dit apparaat in een woonomgeving is het aannemelijk dat er schadelijke interferentie ontstaat; in dat geval dient de gebruiker die interferentie voor eigen rekening te corrigeren.

Waarschuwing

Dit product valt in Klasse A. Bij gebruik in een woonomgeving kan dit apparaat radio-interferentie veroorzaken en in dat geval kan de gebruiker worden gevraagd om adequate maatregelen te treffen.

Dit apparaat voldoet aan Artikel 15 van de FCC-reglementen. Gebruik is onderworpen aan de twee onderstaande voorwaarden: (1) dit apparaat mag geen schadelijke interferentie veroorzaken en (2) dit apparaat dient eventuele binnenkomende interferentie te accepteren, met inbegrip van interferentie die storingen kan veroorzaken.

EN 55022 EN 61000-3-2 EN-61000-3-3

EN 55024

EN 60950-1 [Richtlijn voor Laagspanning (73/23/EEC)]

De informatie in dit document kan zonder voorafgaande kennisgeving worden gewijzigd.

2012 Legamaster International B.V. Alle rechten voorbehouden.

Reproductie op welke manier dan ook is, behoudens schriftelijke toestemming van Legamaster International, strikt verboden.

In deze tekst gebruikte handelsmerken: Legamaster en het Legamaster-logo zijn handelsmerken van edding AG; Windows is een gedeponeerd handelsmerk van Microsoft Corporation, Nextwindow is een gedeponeerd handelsmerk van Nextwindow. In dit document kunnen ook andere handelsmerken en -namen zijn opgenomen als verwijzing naar de bedrijven die bedoelde merken en namen claimen, of naar hun producten. Legamaster International maakt - afgezien van haar eigen gedeponeerde handelsmerken en -namen - geen verdere aanspraken op merken en namen.
