GEBRUIKSAANWIJZING KNSF200 KONIG

GEBRUKSAANWIJZING (p. 9)
Studioflitser

Het voorbereiden van uw flitser voor gebruik

1. Verwijder voorzichtig het flitsapparaat UIT de doos. Het apparaat worden geleverd met een modellamp, netsnoor, flitsbuis (geinstalleerd) en een gesynchroniseerde snoer.
2. Monteer de flitser op een passende lampstand en stel de geschikte hoek in.
3. Bevestig de modellamp door het zorgvuldig in het vat te schroeven. LET OP: Raak de lamp Niet aan met blote handen. Olieresten aan uw vingers hunnen ervoor zorgen dat de warmte op het lampopoppervlak ongelijkmatiq worden verdeld met explosie als gevolg.
4. Zorg ervoor dat de schakelaar staat ingesteld in de uit-stand "O" voordat u de stekker in het stopcontact steekt.
5. Draai de schakelaar waar de aan-stand "—". Controleer de instelleningen op de volgende pagina.

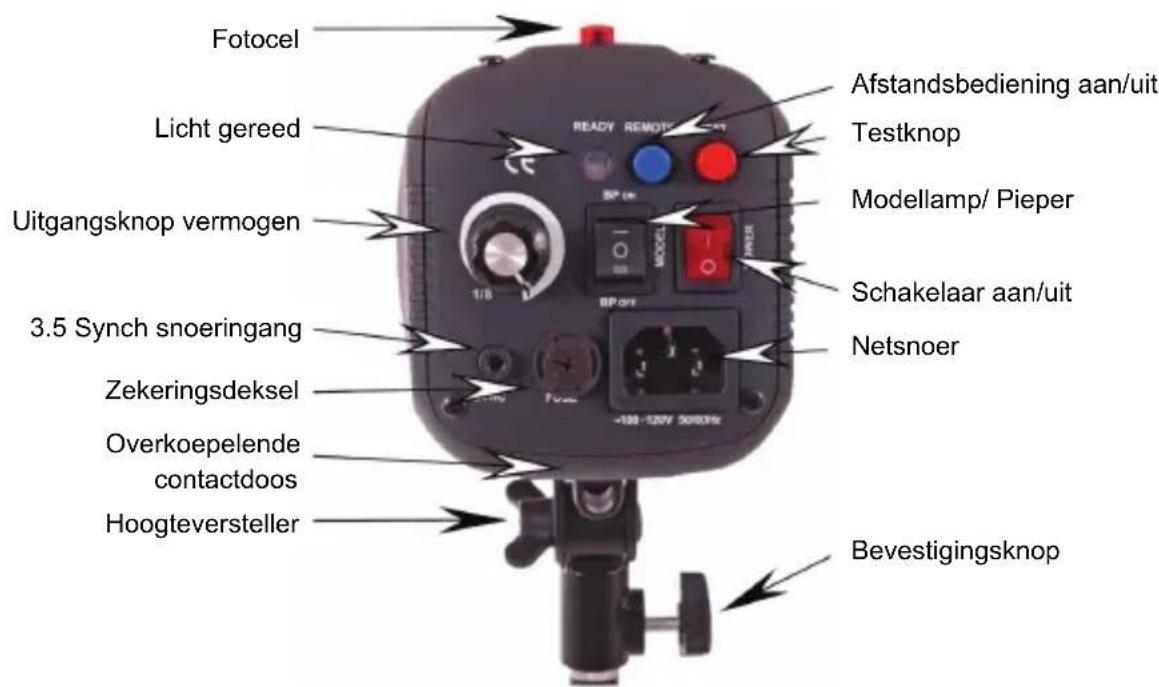

Instellen van de flitsereenheid bedieningselementen

Fotocel: De fotocel zorgtervoordat de flitser afgaat.

Licht gereed: Ditlicht za rood oplichten terwijl de eenheid worden opgeladen. Wanner de eenheid gereed is om flitsen, za deze groen oplichten.

Uitgangsknop vermogen: Deze bepaalt de vermogensverhouding en is instelbaar tussen vol vermogen tot 1/8 vermogen. Als de modellamp is ingeschakeld za deze de helderheid ook aanpassen. OPMERKING: Bij het aanpassen van het vermogen van vol vermogen maar een lagere instelling, drukt u op de testknop om het vermogen in de condensator vrij te gehen.

3.5mm Synch snoeringang: Een synch snoer wordt met uw flitser meegeleverd. De ingang is een 3.5 mm mini-stekker.

Zekeringsdeksen: Beschermzekering.

Overkoepelende contactdoos: Plaats de overkoepelende as in deze aansluiting.

Hoogeteversteller: Stelt u in staat de flitsereenheid op te tillen.

Afstandsbediening aan/uit: Druk op deze knop om de ingebouwde fotocel in of UIT te schakelen. Wanner deze aan is, za de fotocel de flitser activeren, zodra enige andere flitser afgaat.

Testknop: Om de flitser af te latent gaan zonder daadwerkelijk een Foto te nemen, drukt u op de flitsknop.

Modellamp/Pieper

Middenstand: “—” Modellamp & Pieper AAN

Bovenstand: "O" Modellamp & Pieper UIT

Onderstand: " = " Modellamp AAN & Pieper UIT

Bevestigingsknop: Bevestig de lamp op een lampstand.

Wij raden u aan vooraf de monoliieten te testen om de resultaten te bepalen die het effect produeren die u het meest aansprekend vindt.

Technische gegevens

Maximaal uitgangsvermogen 200 Watt/Seconden

Maximaal richtgetal 165 (ISO 100/ft)

100% Recycleijd 3-5 seconden

Instelbaar vermogen 1/8th maar vol vermogen

instelbaar

Modellamp

Aan/Uit

schakelaar

Tracking

Kleurtemperatuurinstelling Daglicht 5500 Kelvin

+/-100

Kelvin

Synch afstand Tot 36 ft

Spanningsbereik 220-240 V AC 50/60 Hz

Flitsbuis

Gebruiker verrangbaar

Gewicht

1.5 lbs

Waarschuwing

• Zelfs losgekoppeld behoudt de eenheid een aanzienlijke interne spanning. Er zich geen door de gebruiker te repareren interne onderdelen. Niet demonteren! Raadpleeg een bevoegd servicecentrum voor eventuele reparaties.
• Overschrijd nicht meer dan 75 Watt modellamp. Overmatige hitte kan de eenheid beschadigen
• Gebruik geen snoot met deze eenheden. Hitte kan de flitserbehuiizing beschadigen.
• Raak de lamp Niet aan wanner deze heet is!
  Haal de stekker uit het stopcontact wanner de flitser Niet in gebruik is.
  Vermijd plotselinge schokken, want dit kan schade veroorzaken aan de flitsbuis en/of modellamp!

Veiligheidsvoorzorgsmaatregelen:

Om het risico op elektrische schokken te voorkomen mag dit product ALLEEN worden geopend door een erkende technicus wanner er onderhoud nodig is. Koppel het product los van de elektrische voeding en van andere apparatuur als zich problemen voordoen. Stel het product Niet bloot aan water of vocht.

Onderhoud:

Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens verralt daardoor de garantie.

Algemeen:

Wijziging van ontwerp en specificaties zonder voorafgaande mededeling onder Voorbehoud.

Alle logo's, merken en productnamen zijn handelsmerken of geregisteerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend.

Bewaar deze gebruiksaanwijzing voor latere raadpleging.

Let op:

Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en elektronische producten Niet met het gewone huisafval verwijderd moot worden. Voor dit soort producten zijn er speciale inzamelingspunten.
