GEBRUIKSAANWIJZING Elyps 7055 NOVY
NOVY nv behoudt zich het recht voor te allen tijde en zonder voorbehoud de constructie en de prijzen van haar producten te wijzigen.
D345999 motor op afstand binnen
moteur dissocié
externes Gebläse
D445999 motor op afstand buiten
moteur dissocié
externes Gebläse
GEBRUIKSAANWIJZING
1. ALGEMEEN
Dit is een dampkap om te monteren aan de wand, boven een kookplaat. Door het aanzienlijk eigen gewicht van het apparaat is het aanbevolen om de installatie te laten doen door een bevoegd persoon.
Voor schade die door niet voorschriftmatige of door verkeerde installatie veroorzaakt wordt, wijst de producent, fabrikant elke vorm van aansprakelijkheid af. Indien de NOVY dampkap zonder NOVY motor wordt geïnstalleerd (of de motor zonder NOVY kap), vervalt elke garantie.
2. ELEKTRONISCHE BEDIENING

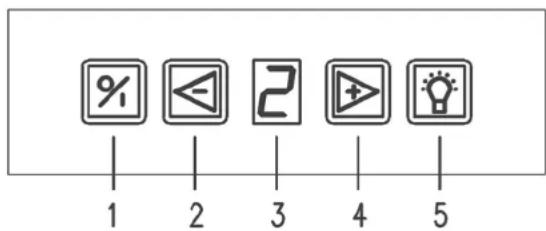

fig. 1
- Ventilator lager
- Aanduiding ventilator stand
- Ventilator verhogen
- Verlichting
Toets "1": In- en uitschakelen
- met een druk op toets 1 schakelt u de motor in of uit
Toets 2 en 3
Deze dampkap is voorzien van drie snelheden en een intensieve 'POWER' stand. Om de snelheid te verhogen drukt u op toets 3. Om de snelheid te verlagen drukt u op toets 2.
Om de 'POWER' stand te bereiken drukt u op toets 3 tot het rode LED gaat branden. Deze 'POWER' stand werkt gedurende 20 minuten, wat voldoende is. Na 20 minuten keert de dampkap automatisch terug naar snelheid 3.
Deze functie wordt enkel gebruikt bij een sterke ontwikkeling van geur, rook en damp. Rekening houdend met de grote afvoer van lucht bij deze stand, moet het gebruik tot een minimum herleid worden.
Toets 4: Verlichting
Met deze toets kunt u de verlichting aan- en uitschakelen. De verlichting kan op elk moment worden gebruikt, ook als de ventilator is uitgeschakeld.
Indien de verlichting brandt, kunt u door deze toets ingedrukt te houden de lichtintensiteit regelen.
Weergave van de snelheden
Led 5 en 6 geven de snelheid weer die op dat moment in werking is.
Een zelfherstellend thermocontact zorgt ervoor dat de motor bij oververhitting wordt uitgeschakeld. Na afkoeling zal de motor weer inschakelen.
3. MONTAGE VAN DE DAMPKAP
(zie bijgevoegd schetsenblad)
OPM.: De buitengevelmotor mag onder geen beding plat gemonteerd worden, maar moet tegen een muur geplaatst worden.
Voor de aansluiting van de elektrische stroom is een snoer met stekker, voorzien van een aarding, gemonteerd. Stroomsterkte en verbruik zijn aangegeven op het specificatieplaatje. Zorg ervoor dat de stekker op een contactdoos wordt aangesloten. De stekker moet zichtbaar en goed bereikbaar gemonteerd zijn. Het aansluitsnoer dient bij vervanging te gebeuren door een bekwame vakman.
5. WERKING
De dampkap heeft een uitlaat van ∅ 150 mm, die dient aangesloten te worden op de inlaat van het motorhuis. De uitlaat van het motorhuis heeft ∅ 150 mm. De dampkap is uitgerust met een krachtige turbine van het type 1080 m³/u (D345999) of 1000m³/u (D445999) en de bekende NOVY geluiddemper. De dampen worden opgezogen doorheen de filters via randafzuiging, dit betekent dat het ganse oppervlak nuttig wordt gebruikt, terwijl een maximum afzuiging ontstaat aan de randen, een waarborg voor een degelijke afvoer.
De keukenwasem wordt op de doeltreffendste manier verwijderd door:
Inschakelen van de dampkap bij het begin van het koken
Uitschakelen van de dampkap pas enkele minuten na het beëindigen van het koken

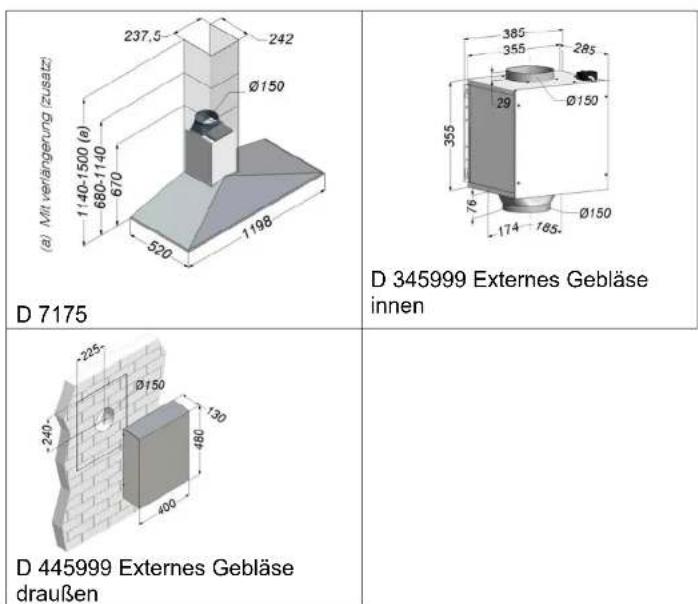

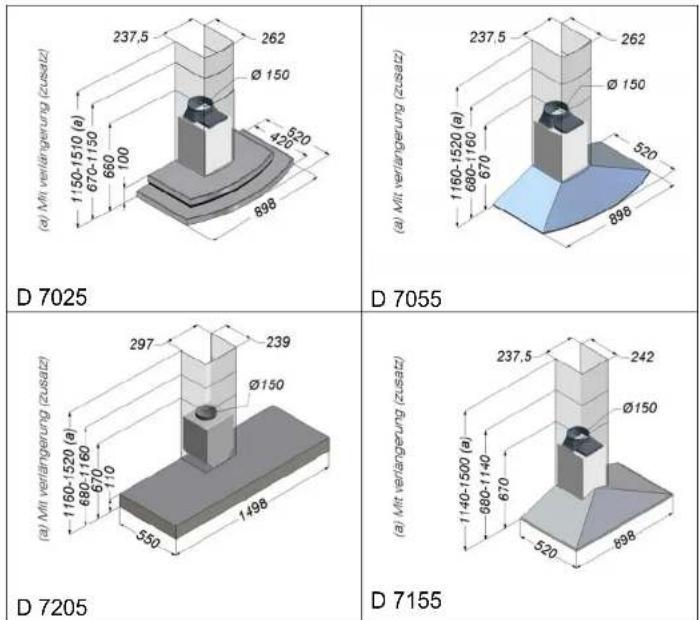

- MAßZEICHNUNGEN
De afvoer moet goed worden verzorgd. Gebruik daarvoor eventueel de ALU-folio kleefband D 906.292. Verminder de uitlaatsektie niet door een te kleine of te weinig doorlatende muurrooster of dergelijke. Een vermindering van diameter, enkele bochten of een slechte uitblaasopening kunnen het rendement enorm beïnvloeden.

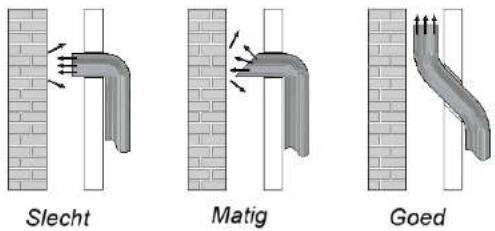

fig. 2
Bij afvoer door een muur gebruikt u best een wanduitblaasklep NOVY van het type D 906.178 VK 20.
7. LUCHTTOEVOER
Bij gebruik van de afzuigkap dient er in de ruimte altijd een luchttoevoeropening aanwezig te zijn, waardoor verse lucht kan toestromen.
Hoe groot de keuken of de ruimte met open keuken ook is, er kan slechts zoveel lucht uit de ruimte worden afgezogen als dat er wordt toegevoerd.
Een te kleine of geen luchttoevoeropening zal de afzuigcapaciteit van de kap sterk verminderen en zal het geluid doen toenemen.
Door te weinig luchttoevoer kan terugslag ontstaan in ander aanwezige afvoerkanalen, zoals bijvoorbeeld via het rookafvoerkanaal van de open haard of andere verbrandingstoestellen.
Het aanvoeren van verse lucht kan geschieden door een raam of binnendeur enigszins te openen of door een toevoerrooster aan te brengen.
Bij gelijktijdig gebruik van de dampkap en toestellen gevoed met energie, anders dan elektrisch, mag de onderdruk in de ruimte niet groter zijn dan 4 Pa (= 0,04 mBar).
8. VEILIGHEID
Om een goede werking te verzekeren is het evenwel nuttig de volgende tips in acht te nemen.
* Er mag in geen geval worden aangesloten op een verwarmingsschouw, het moet een verluchtingsschouw zijn.
* De afstand tussen kookvlak en onderkant dampkap moet minstens 650 mm bedragen.
* De gegevens van het typeplaatje moeten gecontroleerd worden.
* Plaats uw kookgerei zodanig dat opwellende dampen onder het aanzuigoppervlak van de kap terechtkomen.
* Vermijd elke tocht boven het kookvlak.
* Alleen onder voortdurend toezicht mag onder de dampkap gefrituurd worden.
* Flamberen onder de dampkap is in geen geval toegestaan.
In de dampkap bevinden zich twee metalen vetfilters (4 vetfilters voor D 7205) die naargelang het gebruik en minstens 2 keer per maand dienen gereinigd te worden. De vetfilters kunt u verwijderen door de twee inox onderplaten (4 onderplaten voor type D 7205), die de filter bedekken naar beneden te trekken. U ziet dan de twee metalen vetfilters die u kunt verwijderen door aan het haakje te trekken dat zich op de filter bevindt.

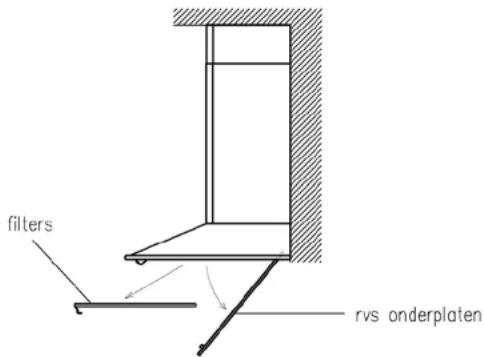

fig. 4
a) In de vaatwasmachine.
b) Dompel de filter in een oplossing van kokend water, waaraan een ontvettend afwasmiddel is toegevoegd. Spoel vervolgens de filters onder de kraan met warm water uit en laat ze daarna uitlekken.
De buitenkant van de schouwkap met een vochtige doek en een mild reinigingsmiddel schoonmaken. Geen agressieve, krassende of chloorhoudende producten gebruiken. Het gebruik van bleekwater (Eau de Javel) is zeer schadelijk voor inox.
Belangrijk ! Indien de bovenvermelde instructies niet worden uitgevoerd, ontstaat er door een te sterke vervuiling, kans op brandgevaar.
10. VERVANGING VAN DE HALOGEENSPOTS
De halogeenspots kunt u vervangen door met een schroevendraaier in de uitsparing te gaan van het randje rond de spot. Til nu de rand omhoog met de punt van de schroevendraaier. (rand en glas zijn nu verwijderd)
U kunt nu de halogeenlamp van 20 W verwijderen. Een nieuwe lamp mag je nooit met de blote hand nemen om te vervangen, u hoeft hiervoor een doekje te gebruiken. Clips nu het glas en de rand weer op de juiste plaats.
De wandkappen hebben 2 halogeenspots van 20 Watt en het totaal verbruik met verlichting is 310 Watt (D 345999) of 250 Watt (D 445999).

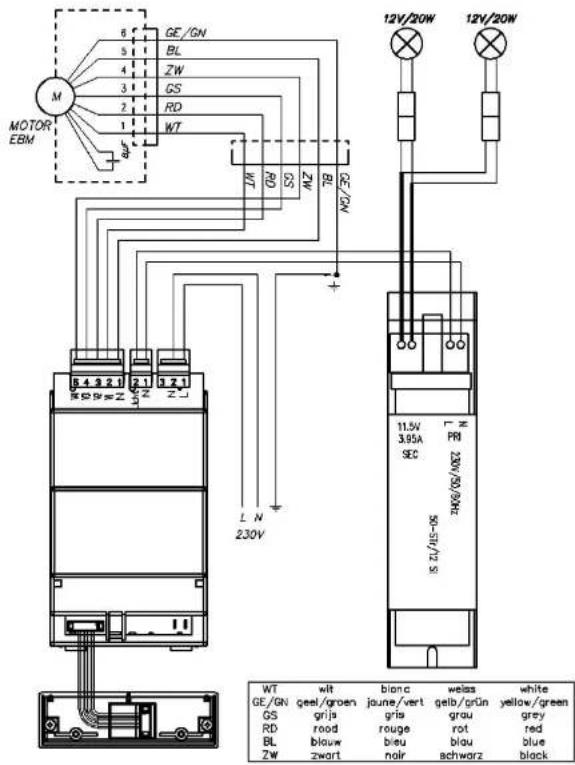

FIG. 5 Elektrisch schema motor op afstand binnen (D 345999)


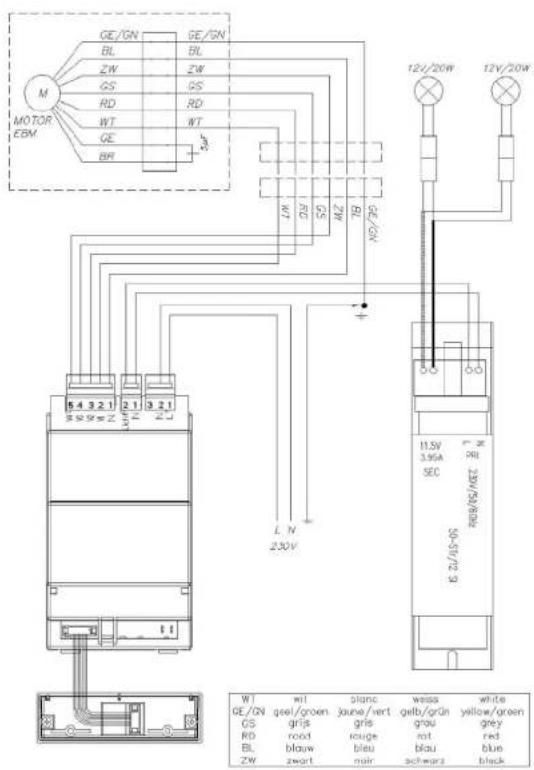

MOTOR EBM GE/GN BL ZW GS RD WT L/N Z Z Z L N 230V GE/GN 12V/20W 12V/20W 11.5V 3.85A PRI SEC 20V/60/90Hz 36-75/12S WT GE/GN GS RD BL ZW wit geel/groen grijs rood bluw zwart bionc jaune/vert gria rouge bleu noir weiss gelb/grGn grau rot blau schwarz white yellow/green grey red blue blackFIG. 6 Elektrisch schema motor op afstand buiten (D 445999)
