Soort product	Inbouwvaatwasser
Merk	Progress
Model	PV3550
Capaciteit	12 couverts
Afmetingen (B x H x D)	59,6 x 81,8-87,8 x 55,5 cm
Gewicht (ongeveer)	50 kg
Spanning / Frequentie	220-240 V / 50 Hz
Totaal vermogen	2200 W
Waterdruk	0,5 - 8 bar
Wasprogramma's	5 programma's: 70°, 65°, 65° 30 min, 50°, 45°
Speciale functies	Uitgestelde start (3/6/9 h), Alles-in-1 functie, Instelbare waterontharder
Waterverbruik (max)	24 L
Energieverbruik (max)	1,8 kWh
Onderhoud	Wasbare filters, reinigbare sproeiarmen
Veiligheid	Overloopbeveiliging, kinderbeveiliging
Reserveonderdelen	Verkrijgbaar via de klantenservice
Repareerbaarheid	Inschakeling door erkende technicus

Veelgestelde vragen - PV3550 PROGRESS

Wat te doen als de vaatwasser niet start?

Controleer of de deur goed gesloten is, of de stekker in het stopcontact zit en of de zekering niet is doorgeslagen. Als een uitgestelde start is ingesteld, annuleer deze dan. Raadpleeg het hoofdstuk "Wat te doen als..." voor meer details.

Hoe stel ik de waterontharder in?

De instelling gebeurt op twee manieren: handmatig door de hardheidskiezer onder de onderste korf te draaien (stand 1 of 2), en elektronisch via het bedieningspaneel in de programmeermodus. Het niveau hangt af van de waterhardheid in uw regio. Zie de tabel in de handleiding.

Hoe gebruik ik de Alles-in-1 functie?

Om de functie te activeren, drukt u tegelijkertijd op de functietoetsen D en E tot het indicatielampje gaat branden. Deze functie maakt het mogelijk om multitabletten (3-in-1, 4-in-1, enz.) te gebruiken door de dispenser voor glansspoelmiddel en zout automatisch uit te schakelen.

Wat te doen bij slecht gewassen vaat?

Controleer of het geselecteerde programma geschikt is, of de vaat niet te vol is, of de sproeiarmen vrij kunnen draaien, en of de filters schoon zijn. Zorg er ook voor dat het zoutreservoir en de dispenser voor glansspoelmiddel voldoende gevuld zijn.

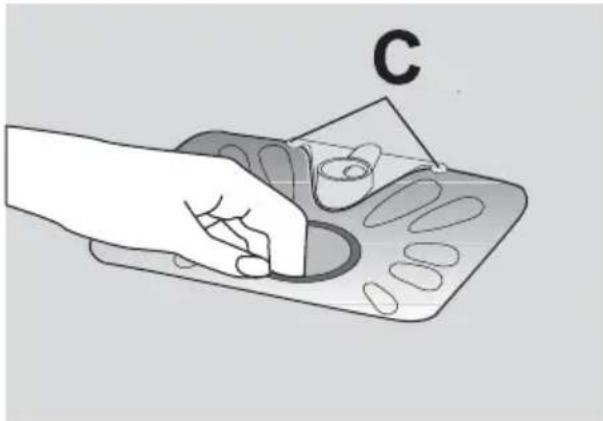

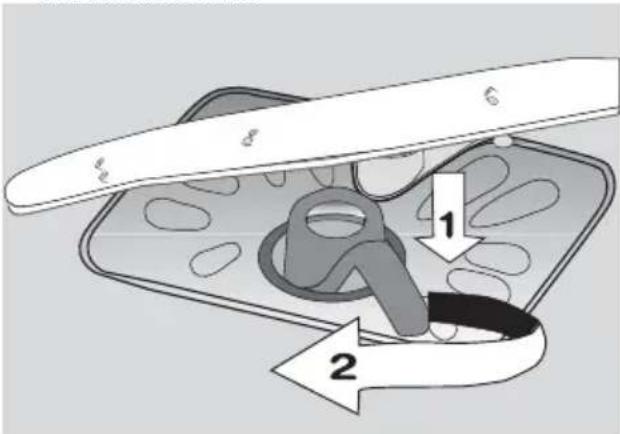

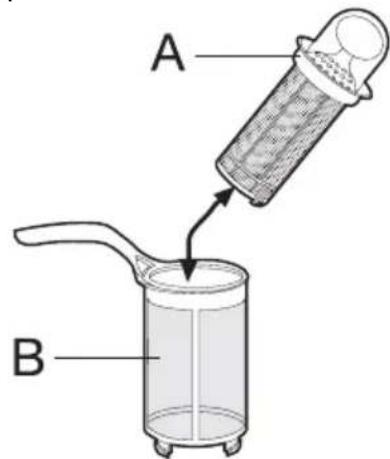

Hoe reinig ik de filters?

Open de deur, verwijder de onderste korf. Draai het filtersysteem los door de hendel van het microfilter een kwart slag tegen de klok in te draaien. Verwijder het groffilter en het microfilter, reinig ze onder stromend water. Reinig ook het platte filter op de bodem van de kuip. Monteer alles in omgekeerde volgorde.

Hoe stel ik de uitgestelde start in?

Nadat u een programma hebt geselecteerd, drukt u op de toets Uitgestelde start tot het indicatielampje knippert voor de gewenste tijd (3u, 6u of 9u). Sluit de deur om de aftelling te starten. Het openen van de deur onderbreekt de aftelling; het sluiten hervat deze.

Waarom blijft het zoutindicatielampje branden na het vullen van het reservoir?

Het indicatielampje kan 2 tot 6 uur blijven branden na het vullen als de vaatwasser onder spanning blijft. Dit is normaal. Als u een slecht oplosbaar zout gebruikt, kan dit langer duren. De werking van het apparaat wordt niet beïnvloed.

Hoe schakel ik de geluidssignalen uit?

Zet het apparaat in de programmeermodus, druk vervolgens tegelijkertijd op de functietoetsen B en C tot de indicatielampjes van toetsen A, B en C knipperen. Druk op toets C: het indicatielampje Einde gaat branden als de signalen actief zijn. Druk nogmaals op C om ze uit te schakelen (indicatielampje Einde uit). Bevestig door het apparaat uit te schakelen.

Welk programma kiezen voor delicate vaat (glazen)?

Gebruik het programma op 45°C, speciaal ontworpen voor delicate vaat en glazen. Het omvat een hoofdwas op 45°C, een tussenspoeling, een eindspoeling en drogen.

Wat te doen als een foutcode wordt weergegeven?

Raadpleeg de tabel met foutcodes in de handleiding. Bijvoorbeeld, 1 keer knipperen van het indicatielampje Einde duidt op een probleem met de watertoevoer (kraan dicht of filter verstopt). 2 keer knipperen duidt op een afvoerprobleem. Als het probleem aanhoudt na de controles, neem dan contact op met de klantenservice.

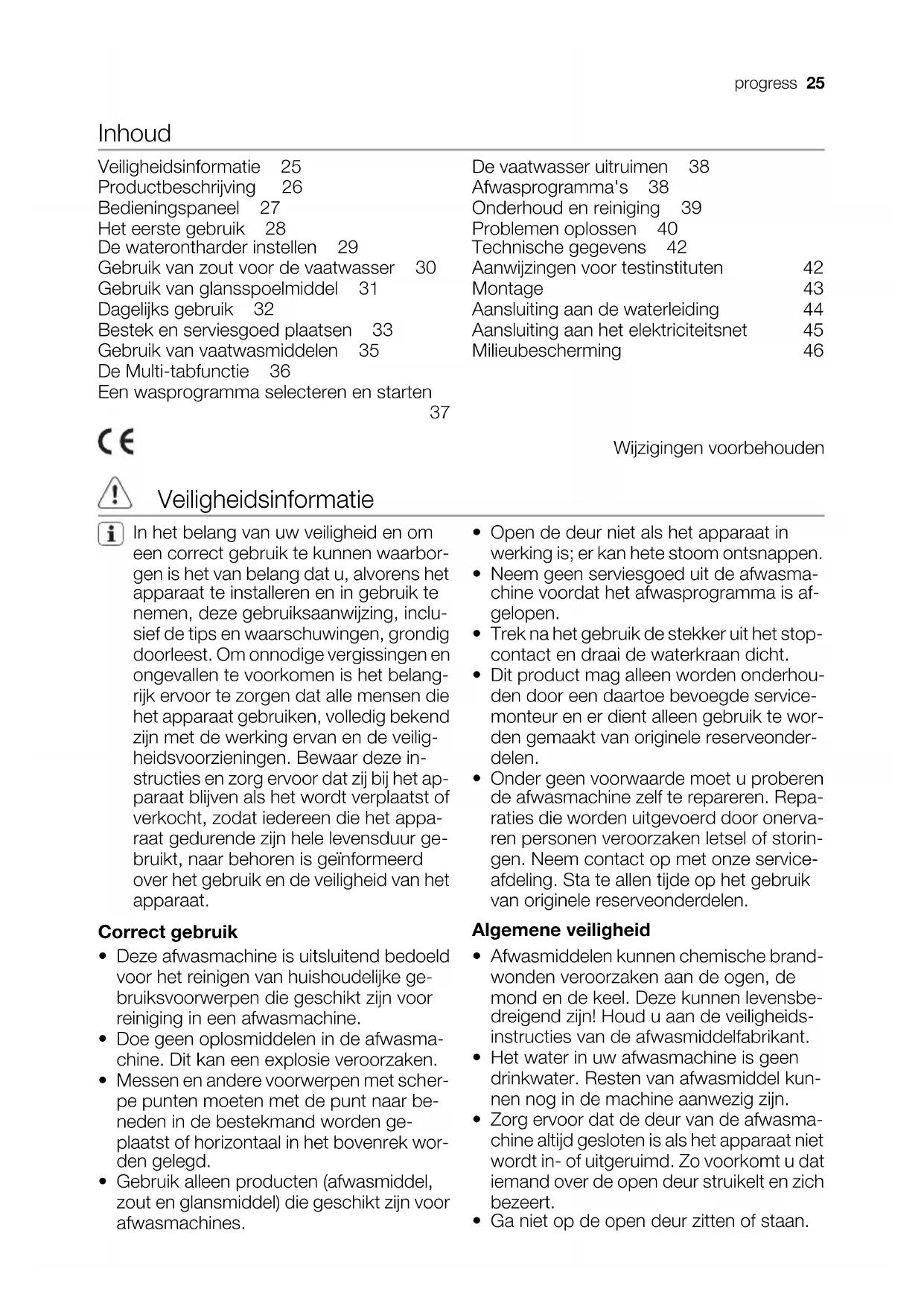

GEBRUIKSAANWIJZING PV3550 PROGRESS

Veiligheidsinformatie 25

Productbeschrijving 26

Bedieningspaneel 27

Het eerste gebruik 28

De waterontharder instellen 29

Gebruik van zout voor de vaatwasser 30

Gebruik van glansspoelmiddel 31

Dagelijks gebruik 32

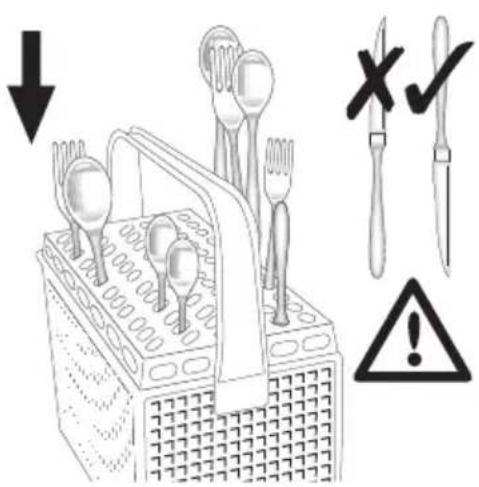

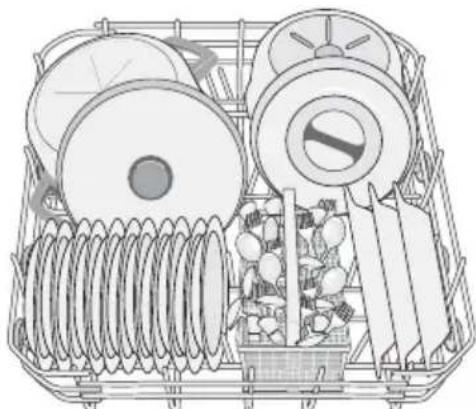

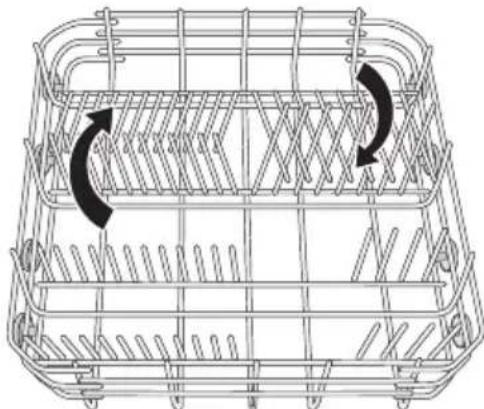

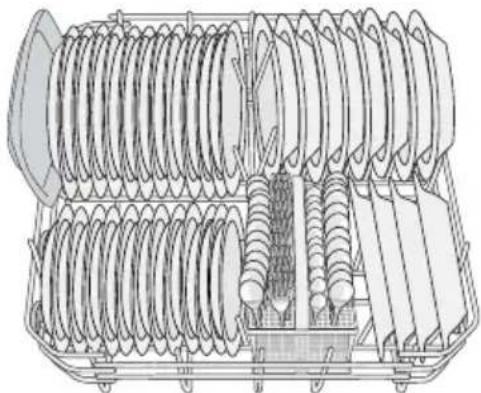

Bestek en serviesgoedplaatsen 33

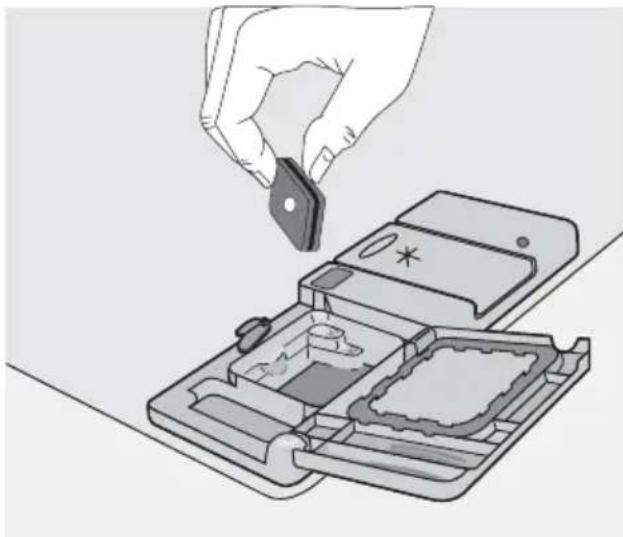

Gebruik van vaatwasmiddelen 35

De Multi-tabfunctie 36

Een wasprogramma selecteren en starten

37

Devaatwasseruitruimen 38

Afwasprogramma's 38

Onderhoud en reiniging 39

Problemen oplossen 40

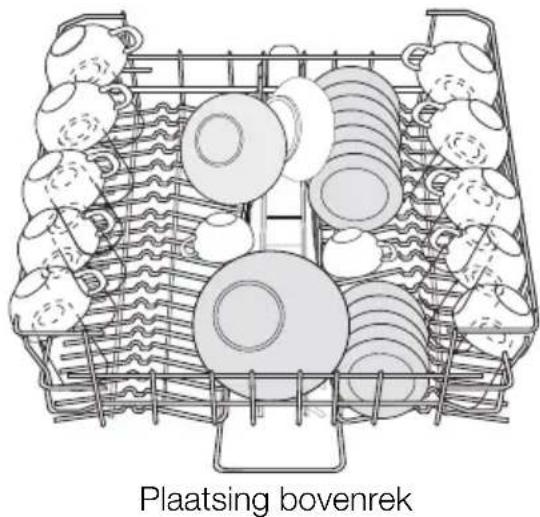

Aanwijzingen voor testinstituten 42

Montage 43

Aansluiting aan de waterleiding 44

Aansluiting aan het elektriciteitsnet 45

Milieubescherming 46

Wijzigingen voorbehouden

Veiligheidsinformatie

In het belang van uwveiligheid en om een correct gebruik te kunnen waarborgen is het van belang dat u, alvorens het apparaat te installereren en in gebruik te nemen, deze gebruiksaanwijzing, inclusief de tips en waarschuwingen, grondig doorleest. Om onnodige vergissingen en ongevalten te voorkomen is het belangrijk ervoor te zorgen dat alle mensen die het apparaat gebruiken, volledigbekend zich met de werkung ervan en de veiligheidsvoorzieningen. Bewaar deze instructies en zorg ervoor dat zij bij het apparaat blijven als het worden verplaatst of verkocht, zodateen die het apparaat gedurende zich hele levensduur gebruikt, maar behoren is geinformeerd over het gebruik en de veiligheid van het apparaat.

Correct gebruik

• Deze afwasmachine is uitsluitend bedoeld voor het reinigen van huishoudelijk gebruiksvoorwerpen die geschikt zich voor reiniging in een afwasmachine.
• Doe geen oplosmiddelen in de afwasmachine. Dit kan een explosie veroorzaken.
• Messen en andere voorwerpen met scherpe punten要去en met de punt waar beneden in de bestekmand worden geplaatst of horizontaal in het bovenrek worden gelegd.

• Gebruik alleen producten (afwasmiddel, zout en glansmiddel) die geschikt zichn voor afwasmachines.

• Open de deur nicht als het apparaat in werkung is; er kan hete stoom ontsnappen.

• Neem geen serviesgoed uit de afwasma machine voordat het afwasprogramma is afgelopen.
• Trek na het gebruik de stekker uit het stopcontact en draai de waterkraan zich.
• Dit product mag alleen worden onderhonden door een daartoe bevoegde servicemonteur en er dient alleen gebruik te worden gemaakt van originele reserveonderdelen.
• Onder geen voorwaarde要去 proberende afwasmachine zich te repareren. Reparations die worden uitgevoerd door onervaren personen veroorzaken letsel of storingen. Neem contact op met once serviceafdeling. Sta te allen tjnde op het gebruik van originele reserveonderdelen.

Algemene veiligheid

• Afwasmiddelen können chemische brandwonden veroorzaken aan de ogen, de mond en de keel. Deze können levensbedreigend zich! Houd u aan de veiligheids-instructies van de afwasmiddelfabrikant.
• Het water in uw afwasmachine is geen drinkwater. Resten van afwasmiddel kunnen nog in de machine aanwezig়n.
• Zorg ervoor dat de deur van de afwasmachine als tijd gesloten is als het apparaat nicht wordt in- of uitgeruimd. Zo voorkomt u dat iemand over de open deur struikelt en zich bezeert.
• Ga Niet op de opener deur zitten of staan.

Deveiligheid van kinderen

• Dit apparaat is bestemd voor gebruik door volwassenen. Laat kinderen de afwasmachine Niet zonder toezicht gebruiken.
• Houd alle verpakkingsmaterialaal buiten het bereik van kinderen. Gevaar voor verstikking.
• Bewaar alle afwasmiddelen op een veilige plaats buiten het bereik van kinderen.
• Houd kinderen uit de buurt van de afwasmachine als de deur open staat.

Installatie

• Controller uw afwasmachine op eventuele transportschade. Sluit nooit een beschadigde machine aan. Neem contact op met uw leverancier als de machine beschadigo is.
• Alle verpakkingsmaterialen要去en verwijderd worden voordat u het apparaat in gebruik neemt.
• Alle elektrische en loodgieterswerkzaamheden die nodigশn voor de installmentie van dit apparaat moeten worden uitgevoerd

door een gekwalificeerd en competent person.

• Om veiligheidsredenen is het gevaarlijk wijzigingen aan te brengen in de specificaties of dit product op enigerlei wijze te modificeren.
• Gebruik de afwasmachine nooit als het aansluitsnoer of de waterslangen beschadigd zich; of als het bedieningspaneel, het werkblad of de plint zodanig beschadigd zich dat het inwendige van de machine vrij toegankelijk is. Raadpleeg once serviceafdeling om gevaarlijke situatuies te voorkomen.
  In de behuizing van de afwasmachine mo- gen geen gaten worden geboard ter voorkoming van schade aan hydraulische en elektrische onderdelen.

! Waarschuwing! Voor de aansluiting van elektriciten en water dienen de instructies in de desbeteffende paragraphen nauwgezet te worden opgevolgd.

Productbeschrijving

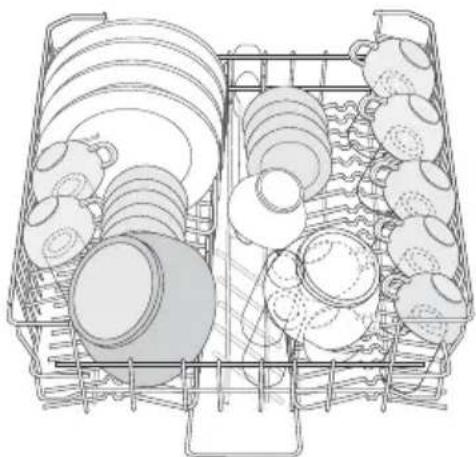

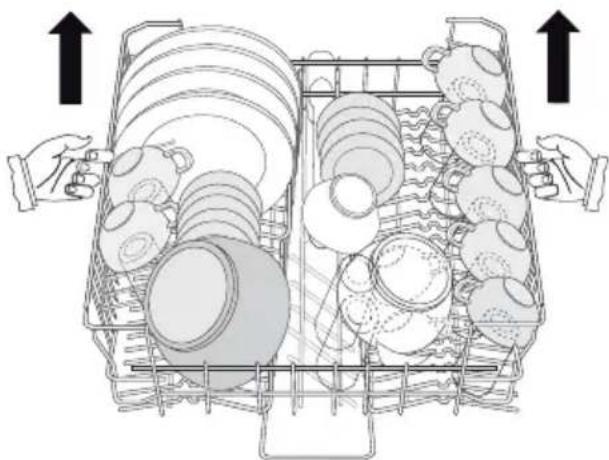

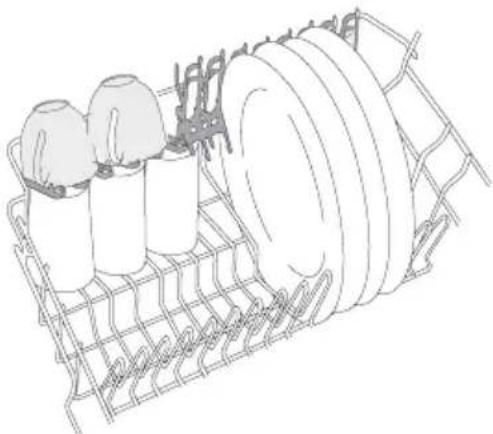

1 Bovenrek
2 Aanpassen van de instelling van de waterhardheid
3 Zoutreservoir
4 Afwasmiddeldoseerbakje
5 Glansmiddeldoseerbakje
6 Typeplaatje
7 Filters
8 Onderste spreoiarm
9 Bovenste sproeiarm

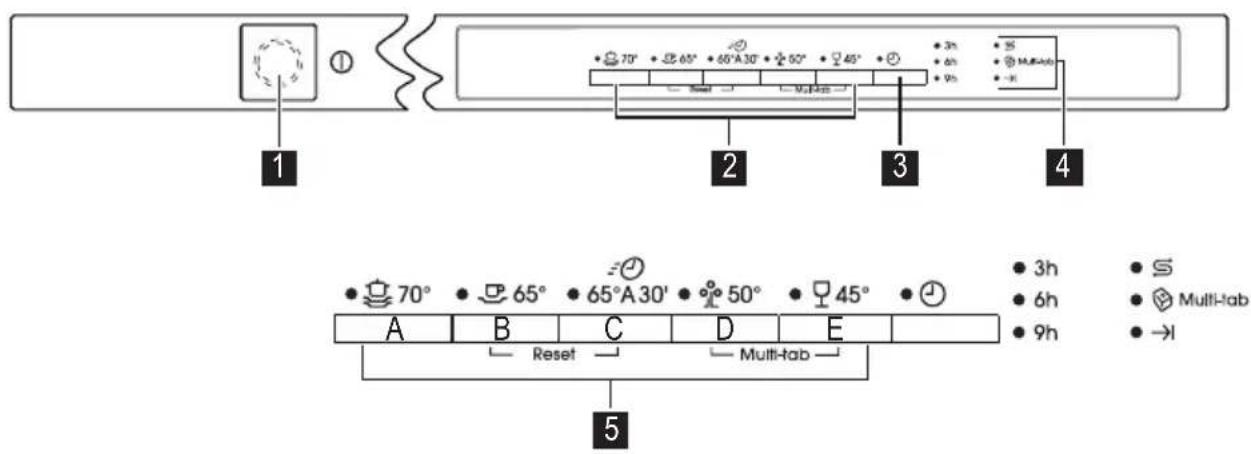

Bedieningspaneel

1 Aan/uit toets
2Programmakeuzetoetsen
3 Toetsuitgestelde start
4 Controleampjes
5 Functietoetsen

Controllampjes
Zout Gaat branden als het speciale zout op is.
Multitab-functie	Geeft het activeren/deactiveren aan van de Multi-tab-functie (zie Multitab-functie).
Einde Gaat branden als het afwasprogramma is afgelo- →|	pen. Heeft ook andere visuele signaleringsfuncties zoals: - het instellen van de waterontharder, - activeren/deactiveren van de glansmiddeldose-ring, - geluidssignalen inschakelen/uitschakelen, - melding van een alarm als gevolg van storing van de machine.

Functietoetsen

De volgende functies können met behulp van deze toetsen worden geprogrammeerd:

• het instellen van het niveau van de water-ontharder,

• een afwasprogramma of een lopende uit-gestelde start annuleren,

• activating/deactiving van de Multitab-functie,

• de glansmiddeldosering in- of uitschakenen wanner de Multitab-functie actief is,
• geluidssignalen inschakelen/uitschakelen.

Installing

Druk op de aan/uit toets; als ALLE contro-
leampjes van de programmatoetsen branden staat het apparaat in de instelmodus.

i Vergeet nooit dat bij het uitvoeren van handelingen zoals:

• het selecteren van een afwasprogramma,
• het instellen van het niveau van de waterontharder,
• het in-/uitschakelen van de glansmid-deldosering,
• het in- of uitschakelen van de geluidssignalen,

het apparatus in de instelmodus MOET staan.

Druk op de aan/uit toets; als een lampje van de programmatoetsen gaat branden, is het LAST uitgevoerde of geselecteerde programma nog steeds ingesteld. Om in dit geval terug te keren maar de instelmodus要去 het programme worden geannuleerd.

Een ingesteldprogramma of een lopend programma annuleren

Houdt tegelijkkertijd de beiden functietoetsen B en C, totdat alle lampjes van de programmatoetsen branden. Het programme is geannuleerd en de machine bevindt zich nu in de instelmodus.

Geluidssignalen

De geluidssignalen zijn bedoeld om aan te geven welke handelingen de afwasmachine aan het uitvoeren is:

Het eerste gebruik

Voordat u uw afwasmachine in gebruik neemt:

• Zorg ervoor dat de elektrische aansluiting en de wateraansluiting voldoen aan de installmentatie-instructies
• Verwijder alle verpakkingsmaterialen uithet inwendige van de machine

• De waterontharder instellen

• het instellen van de waterontharder,

• einde van het afwasprogramma,
• melden van een alarm als gevolg van storing van de machine.

i Fabrieksinstelling: geluidssignalen ingeschakeld

De geluidssignalen können worden uittgeschakeld.

In- en uitschakelen van de geluidssignalen

1. Druk op de aan-/uit-toets. De afwasma-chine moet in de instelmodus staan.
2. Houd tegelijkkertijd de functietoetsen B en C ingedrukt, tot de lampjes van de functietoetsen A, B en C beginnen te knippen- ren.
3. Druk op functietoets C, de lampjes van toets A en B gaanuit, terwijl het lampje van functietoets C blijft knipperen. Tege-lijkertijdGaat het controelampje Einde branden.

Er klinkt een geluidssignaal.

1. Om de geluidssignalen uit te schakelen nogmaals op toets C drukken; het controleampje Einde gaat uit.
   De geluidssignalen gaanuit.

2. Schakel om de bewerking vast te leggen de afwasmachine uit door op de aan-/uittoets te drukken.
   i Om de geluidssignalen wee in te schakelen hoeft u alleen maar de bovenstaande instructies op te volgen totdat het controelampje Einde gaat branden.

3. Giet 1 liter water in het zoutreservoir en vul het reservoir verwolgens met regenerer-zout
   Vul het glansmiddeldoseerbakje

i Als u gebruik wilt make van gecombineerde afwasmiddelblokjes zoals:"3 in 1",4 in 1",5 in 1" enz... dient u de Multi-tab-functie in te stellen. (Zie "Multi-tab-functie").

De waterontharder instellen

De afwasmachine is uitergerust met een waterontharder die is ontworpen om mineralen en zouten uit het leidingwater te verwijderen die een schadelijk of negatief effect zouden hebben op de werking van het apparaat. Hoe hoger het gehalte van deze mineralen en zouten is, des te harder is het water. De hardheid van water wordt gemeten in equivaiente eenheden, Duitse hardheid (^) Franse hardheid (^) en mmol/I (millimol per liter - internationale eenheid voor de hardheid van water).

De ontharder moet worden ingesteld in overeenstemming met de hardheid van het water in uw omgeving. Uw waterleidingbedrijf kan u informeren over de hardheid van het water in uw woonplaats.

De waterontharder moet op beiden manieren worden ingesteld: handmatig, met behulp van de waterhardheidstoets en elektronisch.

Waterhardheid			Aanpassen van de waterhardheidsinstelling		Ge-bruik van zout
°dH	°TH	mmol/l	handmatig	elektronisch
51 - 70	91 - 125	9,1 - 12,5	2	niveau 10	ja
43 - 50	76 - 90	7,6 - 9,0	2	niveau 9	ja
37 - 42	65 - 75	6,5 - 7,5	2	niveau 8	ja
29 - 36	51 - 64	5,1 - 6,4	2	niveau 7	ja
23 - 28	40 - 50	4,0 - 5,0	2	niveau 6	ja
19 - 22	33 - 39	3,3 - 3,9	2	niveau 5	ja
15 - 18	26 - 32	2,6 - 3,2	1	niveau 4	ja
11 - 14	19 - 25	1,9 - 2,5	1	niveau 3	ja
4 - 10	7 - 18	0,7 - 1,8	1	niveau 2	ja
< 4	< 7	< 0,7	1	niveau 1	nee

Handmatig instellen

i De afwasmachine wordt in de fabriek ingesteld op stand 2.

1. Open de deur van de afwasmachine.
2. Neem het onderrekuit de afwasmachine.
3. Zet de waterhardheidstoets in stand 1 of 2 (zie tabel).
4. Plaats het onderrek terug.

i De afwasmachine is in de fabriek ingesteld op stand 5.

1. Druk op de aan-/uit-toets. De afwasmachine moet in de instelmodus staan.
2. Houd tegelijkertijd de functietoetsen B en C ingedrukt, tot de lampjes van de functietoetsen A, B en C beginnen te knippen- ren.
3. Druk op functietoets A, de lampjes van de functietoetsen B en C gaan uit, verwij het lampje van functietoets A blijft knipperen. Tegelijkkertijd gaat het controelampje Einde knipperen en hoort u een serie onderbroken geluidsignalen. Het huidige niveau wordt aangegeven door het aantal keren dat het controelampje Einde knippert, samen met een serie onderbroken geluidssignalen en een onderbreking van enkele seconden.

Voorbeelden:

5 knipperingen / 5 onderbroken geluidssignalen, onderbreking, 5 knipperingen /

5 onderbroken geluidssignalen, onderbreking = niveau 5

6 knipperingen / 6 onderbroken geluidssignalen, onderbreking, 6 knipperingen /

6 onderbroken geluidssignalen, onderbreking = niveau 6

1. Druk op functietoets A om hetiveau te wijzigen. Elke keer dat deze toets worden ingedrukt, worden hetiveau gewijzigd.

(Zie de tabel voor de selectie van het neue niveau).

Voorbeelden: als het huidigeiveau 5 is, wordt door functietoets A een keer in te drukken,iveau 6 geselecteerd.

als het huidige niveau 10 is, wordt door toets A een keer in te drukken, niveau 1 geselecteerd.

1. Schakel om de bewerking vast te leggen de afwasmachine uit door op de aan-/uittoets te drukken.

Gebruik van zout voor de vaatwasser

Waarschuwing!

Gebruik alleen zout dat specifiek is bestemd voor gebruik in afwasmachines. Alle andere soorten zout die Niet specifiek zijn ontwikkeld voor gebruik in een afwasmachine, in het bijzonder tafelzout, zullen schade toebrengen aan de waterontharder. Vul alleen zout bij vlak voordat u een van de volledige afwasprogramma's gaat starten. Hiermee worden voorkomen dat gemorste zoutkorrels of zout water enigeijd op de bodem van de machinefterblijven, hetgeen corrosie kan veroorzaken.

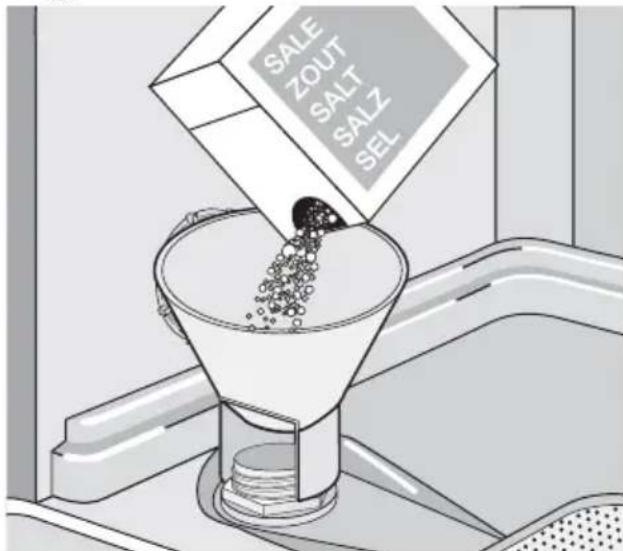

Vullen:

1. Open de deur, neem het onderrekuit de machine en schroef het deksel van het zoutreservoir los door het gegen de wijzers van de klok in te draaien.
2. Giet 1 liter water in het reservoir (dit is alleen nodig als de machine de eerste keer met zout worden gezuld).
3. Giet met behulp van de bijgeleverde trechter zout in het reservoir totdat het vol is.

1. Plaats het deksel terug en zorg er voor dat er geen zoutresten achefterblijven op de schroefdraad of op de pakking.
2. Draai het deksel goed vast door het met de klok mee te draaien tot de aanslag (u hoort een klik).
   Maak u geen zorgen als er bij het vullen met zout water UIT de vulopening stroomt, dit is heel normal.
   i Het zoutcontrolelampje op het bedieningspaneel kan 2-6增高blijven branden nadat het zout is bijgevuld, ervanuitgaande dat de afwasmachine ingeschakeld blijft. Als u gebruik maakt van zout dat minder snel oplost, kan dit nog langer duren. De werking van de machine worden hierdoor Niet beinvloed.

Gebruik van glansspoelmiddel

Waarschuwing! Gebruik alleen merkglansmiddelen voor afwasmachines.

Vul het glansmiddeldoseerbakje nooit met andere middelen (bijv. afwasmachineriginigingsmiddel, vloeijaar afwasmddel).Dit zou het apparaat beschadigen.

Glansmiddel zorgtervoord het serviesgoed grondig wordt gespoeld en vrij van vlekken en strepen opdroogt.

Glansmiddel wordenijdens de LASTKEER spoelen automatisch gedoseerd.

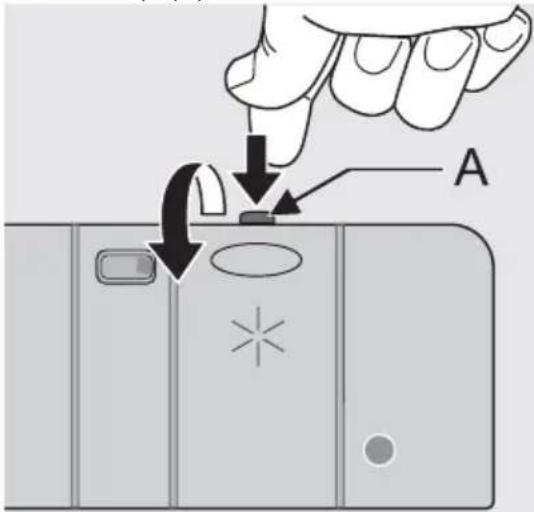

1. Open het reservoir door op de ontgren-delknop (A) te drukken.

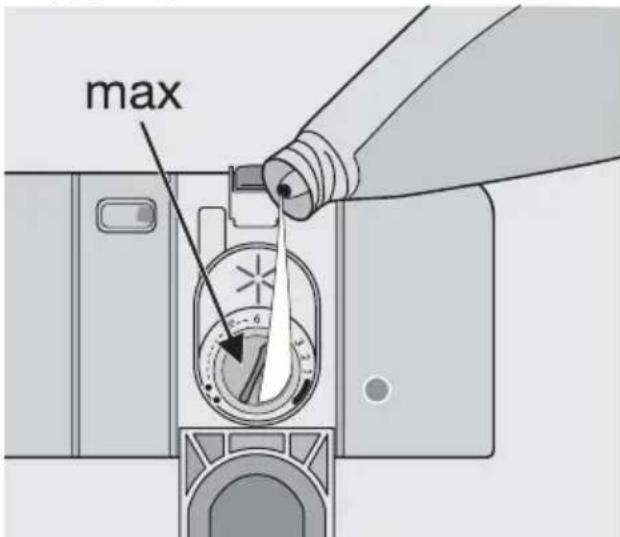

1. Giet glansmiddel in het reservoir. Het maximale vulniveau wordt aangegeven door "max".

Het doseerbakje bevat ongeveer 110 ml glansmiddel, voldoende voorCUSen de

16 en 40 afwascycli, afhankelijk van de ingestelde dosering.

1. Zorg ervoor dat het deksel na het vullen goed worden gesloten.

Neem eventueel bij het vullen gemorst glansmiddel op met een absorberende doek om de volgende keer als u een programme draait buitensporige schuimvorming te voorkomen.

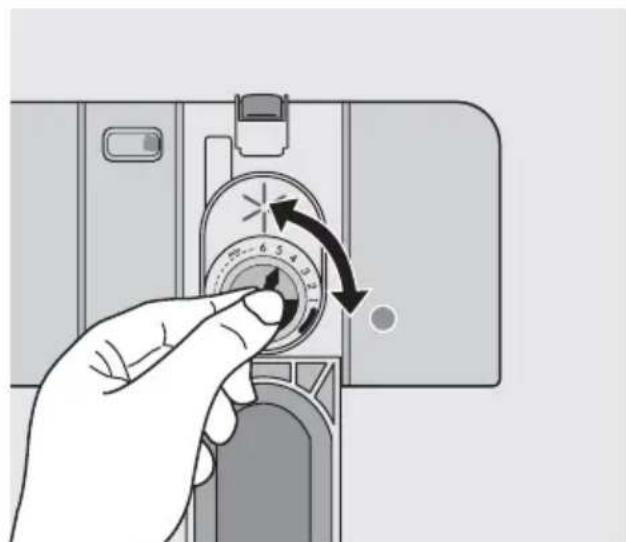

Stel de dosering van het glansmiddel in overeenstemming met de bereekte eind- en droogresultaten in met behulp van de 6-standingschakelaar (stand 1 minimumdosering, stand 6 maximumdosering).

De dosering worden in de fabriek ingesteld op stand 4.

Verhoog de dosering als er na afloop van het programme waterdruppels of kalkvlekken op het serviesgoed achechterblijven.

Verlaag de dosering als er kleverige witachtige strepen op het serviesgoed achechterblijven of een blauwzweem op glaswerk of op de lemmeten van messen.

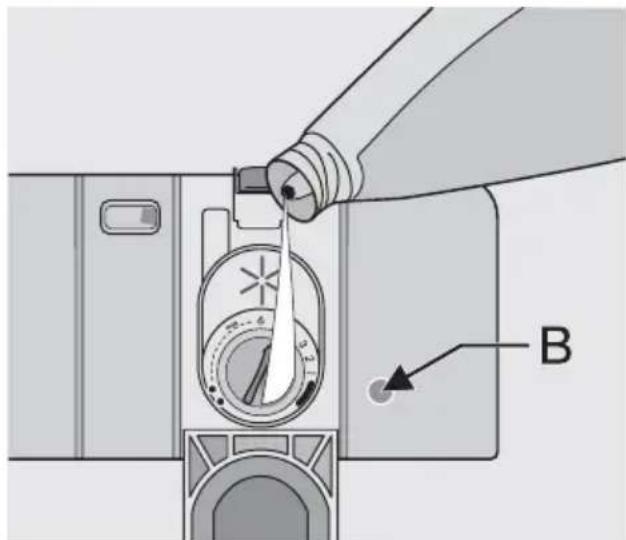

Vul glansmiddel bij als indicator (B) doorzichtig worden.

Dagelijks gebruik

• Controller of het nodig is regenererzout of glansmiddel bij te vullen.
• Plaats bestek en serviesgoed in de afwasmachine.

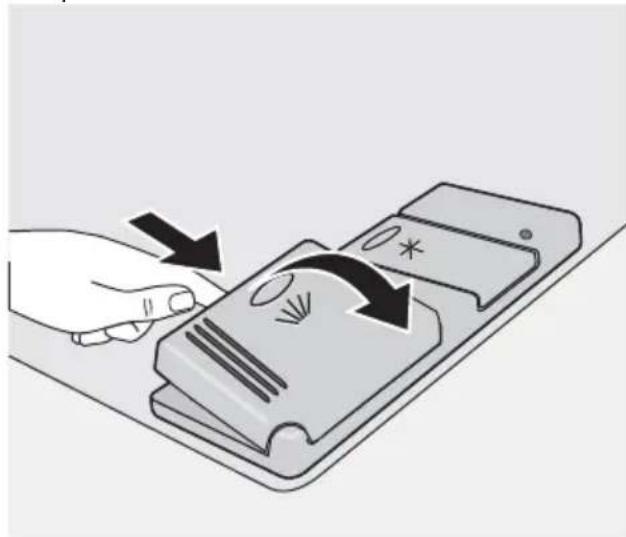

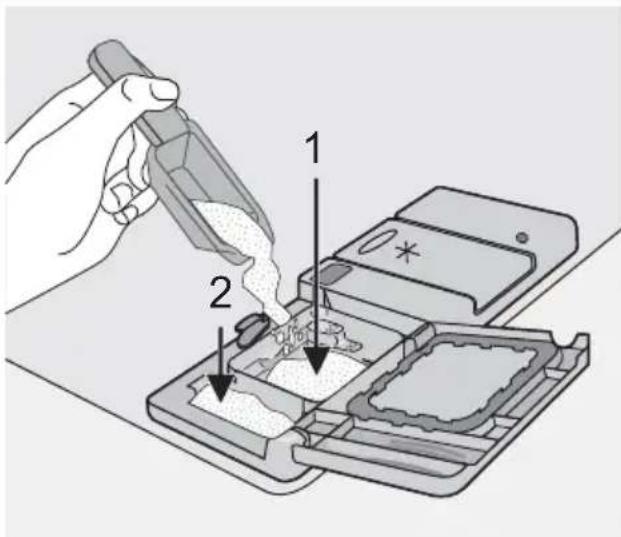

• Afwasmiddel doseren.
• Selecteer een programma dat geschikt is voor het bestek en het serviesgoed.
• Start het afwasprogramma.

Handige aanwijzingen en tips

Sponzen, huishoudtextiel en voorwerpen die water+knen absorberen mogen Niet in de afwasmachine worden gereinigd.

• Voordat u het serviesgoed in de machine staat, dient u:

• alle voedselresten en rommel te verwijderen.

• Laat aangebakken etensresten in pannen eerst inweken

• Let bij hetplaatsen van serviesgoed en bestek op de volgende punten:

• Borden en bestek mogen de draaibeweging van de spreiarmen Niet belemmeren.

• Plaats holle voorwerpen zoals kopjes, glazen, pannen, enz. met de opening maar beneden zodate ze Niet vol water lopen.

• Borden en bestek月至 in elkaar liggen of elkaar bedekken.
  Zorg er ter voorkoming van schade aan glaswerk voor dat glazen elkaar nicht raken.
  Legkleine voorwerpen in de bestekmand.

• Voorwerpen van kunststof en pannen met teflon hebben de neiging waterdruppels vast te houden; deutsche voorwerpen drogen Niet zo goed als voorwerpen van porselein en staal.

• Lichte voorwerpen (kunststoffbakjes enz.)要去en in het bovenrek worden geplaatst en zo worden neergezet dat ze Niet{kennen bewegen.

Het volgende serviesgoed en bestek is voor reiniging in de afwasmachine Niet geschikt: in beperkte mate geschikt:

bestek met houten, hoornen, porseleinen of pa-relmoeren handgrepen.
- voorwerpen van kunststof die nicht hittebestendigহn.
- ouder bestek met gelijmde onderdelen die nicht hittebestendig zich.
- gelijmd bestek of gelijmde borden.
- tinnen of koperen voorwerpen.
- glaswerk van loodkristal.
gemakkelijk roestende stalen voorwerpen.
- houten schotels.
- voorwerpen gemaatk van synthetische gezels.

• Reinig aardewerk alleen in de afwasmachine als het door de fabrikant specifiek worden gekenmerkt als afwasmachinebestendig.
• Geglazuurde dessins können verragen als ze vaak in de afwasmachine gewassen worden.
  Zilveren en aluminium hebben de neiging om tijdens het reinigen te verkleuren: Etensresten, bijv. eiwit, eierdooier en mosterd,veroorzaken op zilver vaak verkleuring en vlekken. Verwijder etensresten dan ook onmiddelijk van silver, als dit Niet meteen na gebruik worden afgewassen.

Bestek en serviesgoedplaatsen

Het onderrek

Het onderrek is geschikt voor steelpannen, deksels, borden, slakommen, bestek, enz. Dekschalen en grote deksels要去en langs de rand van het rek worden gerangschnitt om te garanderen dat de spreiarmen vrij kunnen draaien.

U kunt de rijen met punten in het onderrek gemakkelijk latent zakken om ruimte te makek voor potten, pannen en schalen.

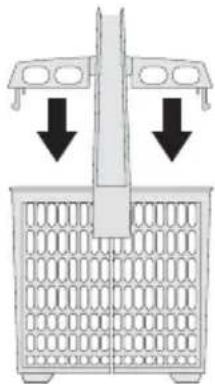

De bestekmand

Rechtop geplaatste lange messen zijn een potentieel gevaar. Lang en/of scherp snijgereedschap zoals bijvoorbeeld vleesmessen要去en horizontaal in het bovenrek worden gelegd. Pas op bij hetplaatsen of uitnemen van scherpe voorwerpen zoals messen.

Plaats vorken en lepels in de uitneembare bestekmand met de handgrepenaar beneden en messen met de handvattenaar boven gericht.

Als de handgrepen onder de bestekmanduitsteken en de onderste sproeiarm in+zijnbeweging belemmeren, dient het bestek metde handgrepen omhoog te worden geplaatst.

Meng lepels met ander bestek om te voorkomen dat zij aan elkaar kleven.

Voor de meest optimale resultaten raden wij aan de meegeleverde bestekrooster te gebruiken (als de afmeting van het bestek dit toelaat).

Bovenrek

Het bovenrek is geschikt voor borden (dessertbordjes, schotels, etensborden met een diameter tot 24 cm), slakommen, kopjes en glazen.

Plaats voorwerpen zo op en onder de kopjesrekken dat het water alle oppervlakken kan bereiken.

Glazen met een lange voet hunnen ondersteboven in de kopjesrekken worden geplaatst.

Voor hogere voorwerpen konnen de kopjesrekker worden opgeklapt.

i Controller alvorens de deur te sluiten dat de spreoiarmen vrij hunnen ronddraaien.

De hoogte van het bovenrek aanpassen

Als er zeer grote borden moeten worden affgewassen, kunt u deze in het onderrekplaatsen nadat u het bovenrek in+zijn hoogste positie hebt geplaatst.

Maximale hoogte van borden in het onder-rek
Met bovenrek in hoogste stand	33 cm
Met bovenrek in laagste stand	29 cm

Ga als volgt te werk om het bovenrek in zich hoogste stand tezetten:

1. Trek het rek tot de aanslag maar buiten.
2. Til beiden kanten voorzichtig op totdat het mechanisme vastklikt en het rek stabel is.

Ga als volgt te werk om het rek in zijn oorspronkelijke stand te latent zakken:

Gebruik van vaatwasmiddelen

i Gebruik uitsluitend afwasmiddelen die specifiek zijn bedoeld voor gebruik in afwasmachines.

Neem de aanbevelingen van de fabrikant voor dosering en bewaren op de verpakking van het afwasmiddel in acht.

Het gebruik van Niet meer dan de juiste hoeveelheid afwasmiddel draagt bij aan minder milieuverontreining.

Afwasmiddel doseren

1. Open het deksel.

1. Vul het afwasmiddelbakje (1) met afwasmiddel. De marketing geeft de doseerniveaus aan:

20 = ca 20g afwasmiddel

30 = ca 30g afwasmiddel.

1. Trek het rek tot de aanslag maar buiten.
2. Til beiden kanten voorzichtig op enaar het mechanisme langzaam terug aan beneden zakken, verwijl u het blijft vasthouden.

i Zet hetrek nooit aan een enkele kant.
aar boven of beneden

Als het reck zich in+zijn bovenste stand bevindt, kunt u geen gebruik maken van de kopjesrekken.

! Sluit na het vullen van het apparaat algijd de deur, want een open deur kan gevaarlijk�k.

1. Alle programma's met voorwas hebben een extra dosering afwasmiddel nodig (5 / 10g) dat in het afwasmiddelbakje voor de voorwas (2)要去 worden gedaan. Deze dosering worden gebruikt tijdens de voorwasfase.

Bij gebruik van afwasmiddelttabletten;
plaats het tablet invak (1)

1. Sluit het deksel en druk totdat het op+zijn plaats klikt.

i Afwasmiddelttableten van verschillende fabrikanten loseen nicht allemaal even snel op. Daarom bereiken bepaalde afwasmiddelttabletenijdens korte programma's Niet hun volledige reinigingswerking. Kies daarom bij het gebruik van afwasmiddelttableten lange programma's, om ervoor te zorgen dat tabletres- ten volledig worden verwijderd.

De Multi-tabfunctie

Dit apparaat is uitgerust met de "Multitab-functionie", hiermee is het gebruik möglichk van "Multitab" combitabletten.

Dit zijn producten met een gecombineerde reinigings-, glans- en zoutfunctie. Ook kūnnen zich verschillende andere middelen bevatten afhankelijk van de soort tabletten die ukiest ("3 in 1", "4 in 1", "5 in 1" etc...).

Controleer of deze producten geschikt zijn voor uw waterhardheid. Zie de instructies van de fabrikant.

Als deze functie is geselecteerd blijft hij ook actief gedurende de volgende afwasprogramma's.

Met de selectie van deze functie worden de toevoer van glansmiddel en zout vanuit de desbetreffende reservoirs automatisch stopgezet en ook de contrôleampjes voor zouten glansmiddel worden gedeactiveerd.

Bij gebruik van de "Multitab functie" kan de duur van de cyclus veranderen.

Schakel de "Multitab-functie" voor het begin van een afwasprogramma in of uit. Als het programma loopt kan de "Multitab-functie" NIETmeer worden gewijzigd. Als u de "Multitab-functie" wilt uitschakelen, moet u eerst het ingestelde programma annuleren en verrolgens de "Multitab-functie". In dat geval moet u opnieuw een programma (inclusief gewenste opties) instellen.

In-/uitschakeling van de Multi-tab-functie

Houd de beiden Multi-Tab-toetsen (functietoetsen D en E) ingedrukt, tot het controliampje van de "Multi-Tab-functie" gaat branden. Dit betekent dat de functie actief is.

Om de functie uit te schakelen dient u op-nieuw.Deze twee toetsen in te drukken tot het desbetreffende controelampje van het symbol van de "Multi-tab-functie"uitgaat.

i Als u Niet tevreden bent over het droogresultaat adviseren wij u:

1. het glansmiddeldoseerbakje te vullen met glansmiddel.
2. de glansmiddeldosering te activeren.
3. de dosering van het glansmiddel in te stellen op stand 2.
4. De glansmiddeldosering kan alleen worden in- of uitgeschakeld als de "Multi-Tab-functie" actief is.

Activering/deactivering van de glansmiddeldosering

1. Druk op de aan/uit toets. De afwasmachine moet in de instelmodus staan.
2. Houd tegelijkkertijd de functietoetsen B en C ingedrukt, tot de lampjes van de functietoetsen A, B en C beginnen te knippen- ren.
3. Druk op functietoets B, de lampjes van de functietoetsen A en C gaanuit, verwij het lampje van functietoets B blijft knipperen.
4. Om de glansmiddeldosering te activeren, drukt u opniew op toets B, het contro

Ielampje Einde gaat branden, om aan te geven dat de glansmiddeldosering geactiveerd is.

1. Schakel om de bewerking vast te leggen de afwasmachine UIT door op de aan/uit toets te drukken.
2. Om de glansmiddeldosering waaruit te schakelen dient u de instructies hierboven op te volgen totdat het controelampje Einde uitgaat.

i Als u besluit weever te gaan op het gebruik van de standardafwas-middelen adviseren wij u:

1. de "Multitab-functie" uit te schake-len.
2. het zoutreservoir en het glansmid-deldoseerbakje opnieuw te vullen.
3. de waterhardheid op de hoogste stand in te stellen en zonder serviesgoed een afwasprogramma te draaien.
4. de waterhardheid in te stellen in overeenstemming met de hardheid van het water in uw omgeving.
5. de glansmiddeldosering in te stellen.

Een wasprogramma selecteren en starten

i Selecteer het afwasprogramma en de uitgestelde start met de deur enigszins geopend. De start van het programma of het aftellen voor de uitgestelde start begint pas nadat de deur is gesloten. Tot dat moment kuren de instellenen nog worden gewijzigd

1. Controller of derekken juist+zijn geladen en of de sproeiarmen vrij hunnen draaien.
2. Controller of de waterkraan is geopend.
3. Druk op de aan-/uit-toets. De afwasmachine moet in de instelmodus staan.
4. Druk op de toets die correspondiert met het gewenste programma (zie tabel "afwasprogramma's"). Het contrôlelampje van het geselecteerde programma gaat branden.

Sluit de deur van de afwasmachine, het programme start automatisch.

Hetprogrammainstellen en starten met "uitgestelde start"

1. Druk na het kiezen van het programma de toets uitgestelde start in, tot het overeenkomstige controleampje van het gewenste aantal uren (3u, 6u of 9u) begint te knipperen.
2. Sluit de deur van de afwasmachine, het aftellen start automatisch.
3. Het aftellen vindt plaats in stappen van 3 uur.
4. Als de uitgestelde start is verstreten, start het programma automatisch.

i Het openen van de deur onderbreekt het aftelproces. Sluit de deur; het aftellen

gaat verd er vanaf het punt waar het werk onderbroken.

! Waarschuwing! Onderbreek of annuleer een lopend afwasprogramma ALLEEN als het absolutnoodzakelijk is. Let op! Als de deur wordt geopend kan hete stoom vrijkomen. Open de deur voorzichtig.

Een lopend afwasprogramma onderbreken

• Open de deur van de afwasmachine; het programme stoot. Sluit de deur; het programme gaat verder waar het was onderbroken.

Een afwasprogramma of een lopendeuitgestelde start annuleren

• Houdt tegelijkkertijd de twee functietoetsen B en C ingedrukt, totdat alle lampjes van de programmatoetsen branden.
  Bij het annuleren van een uitgestelde start wordt ook het ingestelde afwasprogramma geannuleerd. In dit geval moet u het afwasprogramma opnieuw instellen.
• Als er een新模式 afwasprogramma moet worden gekozen, controlleren dan of er afwasmiddel in het doseerbakje zit.

Einde van het afwasprogramma

• De afwasmachine stopt automatisch en een geluidssignaalThat u weten dat het programme is afgelopen.

• Open de deur van de afwasmachine.

• Het contrôlelampje Einde gaat branden.

• Het contrôlelampje van het zojuist be-eindigde programma blij branden.

• Schakel de afwasmachineuit.

De vaatwasser uitruimen

• Hete borden zijn gevoelig voor stoten. Het is waarom raadzaam het serviesgoed eerst te lately afkoelen alvorens de machine uit te ruimen.
• Ruim eerst het onderrek en dan het bovenrekuit; hiermee voorkomt u dat er water van het bovenrek op het serviesgoed in het onderrek druppelt.
• Er kan water op de zijkanten en de deur van de afwasmachine ontstaan odomat

roestvrij staal uiteindelijk koeler zar worden dan het serviesgoed.

Als het afwasprogramma is afgelopen is het raadzaam de stekker uithet stopcontact te trekken en dekraan dicht te draaien.

Afwasprogramma's

Programma	Mate van verwuiing	Soort ser-viesgoed	Beschrijving programma
70°	Sterk ver-vuild	Serviesgoed, bestek, potten en pannen	VoorwasHoofdwas tot 70 °C2 tessentijdse spoelgangenLaatste spoelgangDrogen
65°	Normaal ver-vuild	Serviesgoed, bestek, potten en pannen	VoorwasHoofdwas tot 65 °C1 tessentijdse spoelgangLaatste spoelgangDrogen
65° gedurende30'1)	Normaal oflicht verwuld	Serviesgoed en bestek	Hoofdwas tot 65 °CLaatste spoelgang
50°2)	Normaal ver-vuild	Serviesgoed en bestek	VoorwasHoofdwas tot 50 °C1 tessentijdse spoelgangLaatste spoelgangDrogen
45°	Normaal ver-vuild	Teer aarde-werk en glas-werk	Hoofdwas tot 45 °CLusentijdse spoelgangLaatste spoelgangDrogen

1) Ideaal voor gebruik bij een gedeelelijk gemulde afwasmachine. Dit is het perfecte dagelijkse programme, speciaal bedoeld voor een gezin bestaande uit 4 personen om alleen het serviesgoed van het ontbijt en het avondeten af te wassen.
2) Test programme voor testinstanties

Verbruikswaarden
Programma Programmammaduur (in minutes)		Energieverbruik (in kWh)	Waterverbruik (in liter)
70°	80 - 90 1,6- 1,8	22 - 24
Programma Programmaduur (in minutes)		Energieverbruik (in kWh)	Waterverbruik (in liter)
65°	90 - 100 1,4 - 1,6	18 - 20
65° gedurende 30'	30 0,9 9
50° 1)	150 - 160 1,0 - 1,1	14 - 16
45°	60 - 70 0,8 - 0,9	14 - 15

1) Test programme voor testinstanties
i De verbruikswaarden zijn bedoeld als richtlijn en zich afhankelijk van de druk en de temperatuur van het water, maar ook
van de variaties in de netspanning en de hoeveelheid serviesgoed.

Onderhoud en reiniging

De filters reinigen

De filters要去en vanijd totijd worden ge-controlled en gereinigd. Vuile filters beinvloeden het afwasresultaat negatif.

Waarschuwing! Zorg ervoor dat de machine is uitgeschakeld voordat de filters worden schoongemaakt.

1. Open de deur, neem het onderrekuit de machine.
2. Het filtersystem van de afwasmachine bevat een grof filter (A), een microfilter (B) en een platte filter. Ontgrendel het filtersystem met behulp van de hendel op het microfilter.

Draai de
greep
onge
veer een
kwart
slag maar
links en
verwijder
het filter
system

1. Pak het grof filter (A) beet bij de greed en verwijder het microfilter (B).
2. Maak alle filters onder stromend water grondig schoon.
3. Verwijder het platte filteruit de bodem van het afwaskompartiment en reinig het filter grondig aan beiden kanten.
4. Zet het platte filter terug in de bodem van het wascompartment en controllerer of het precies onder de twee geleiders (C) zit.

1. Plaats het grof filter (A) in het microfilter (B) en druk ze gegen elkaar.
2. Breng de filtercombinatie terug op+zijn plaats en vergrendel het geheel door de hendel tot de aanslag met de wijzers van de klok mee te draaien. Let er bij deze procedure op dat het platte filter Niet boven de bodem van het afwaskomparti-mentuitsteekt.

i Gebruik de afwasmachine NOOIT zonder filters. Een onjuiste terugplaatsing en bevestiging van de filters heeft slechtere afwasresultaten tot gevolg en kan resulteren in schade aan het apparaat.
i Probeer NOOIT de sproeiarmen te verwijderen.

Als etensresten de openings in de sproeiarmen hebben verstopt, verwijder们都 dan met een cocktailprikker.

Buitenkant

Reinig de buitenoppervlakken van de machine en het bedieningspaneel met een vochtii

Problemen oplossen

De afwasmachine start nicht of stopt als hij bezig is.

ge zachte doek. Gebruik - indien nodig - al-leen neutrale reinigingsmiddelen. Gebruik nooit schurende producten, schuursponsjes of oplosmiddelen (aceton, trichlooretheen, enz.).

De binnenkant van de machine reinigen

Zorg ervoor dat de afdichtingsrubbers rondom de deur en het afwasmiddelbakje en glansmiddeldoseerbakje regelmatig met een vochtige doek worden gereinigd.

Wij adviseren eenmaal per 3 maanden een afwasprogramma voor ernstig verruild serviesgoed te draaien met afwasmiddel, maar zonder serviesgoed.

Als de afwasmachine langerearend Niet wordt gebrukt

Als u de afwasmachine gedurende langere..., tijd Niet gebruikt, adviseren wij u:

1. de stekker uit het stopcontact te trekken en de kraan zich te draajen.
2. de deur op een kier te zetten om de vorming van onaangename geurtjes te voorkomen.
3. het inwendige van de machine leeg en schoon te houden.

Voorzorgsmaatregelen bij vorst

Zet de machine Niet op eenplaats waar de temperatuur lager is dan 0^ . Als het toch Niet anders kan, kaak de machine leeg, sluit de deur, ontkoppel de watertoevoerleiding en LAST deze leeglopen.

De machine verplaatsen

Als u de machine要去 verplaatsen (bij verhuizing, enz.):

1. trek de stekker UIT het stopcontact.
2. draai de waterkraan zicht.
3. verwijder de watertoevoer- en -afvoerslang.
4. trek de machine samen met de slangen\ aar voren.

Vermijd kantelen van de machine tijdens het vervoer.

Bepaalde problemen zijn het gevolg van een gebrek aan eenvoudig onderhoud of onop-

lettendheid en kuren zonder de inschakeling van een monteur worden opgelost met behulp van de in de tabel hieronder beschreiben aanwijzingen.

Zet de afwasmachine uit, open de deur en voer de volgende Voorgestelde corrigerende handelingen uit.

Storingscodes en storing Mogelijk	borzaak en oplossing
·Voortdurend knipperen van het contrôlelampje programme bezig ·1 keer knipperen van het contrôlelampje Einde ·onderbroken geluidssignaal De afwasmachine worden nicht gezuld met water	·De waterkraan is verstopt of aangezet met kalk-aanslag. Maak de waterkraan schoon. ·De waterkraan is zich. Draai de waterkraan open. ·Het filter (indien aanwezig) in de schroeffitting van de wateraanvoerslang is verstopt. Maak het filter schoon. ·De watertoevoerslang is Niet juist geplaatst of is gebogen of geknikt. Controleer de aansluiting van de wateraan-voerslang.
·Voortdurend knipperen van het contrôlelampje programme bezig ·2 keer knipperen van het contrôlelampje einde ·onderbroken geluidssignaal Het afwaswater worden Niet afgevoerd	·De gootsteenaafvoer is geblokkeerd. Ontstop de gootsteenaafvoer. ·De waterafvoerslang is Niet juist geplaatst of is gebogen of geknikt. Controleer de aansluiting van de waterafvoerslang.
·Voortdurend knipperen van het contrôlelampje programme bezig ·3 keer knipperen van het contrôlelampje einde ·onderbroken geluidssignaal Anti-overstromingsinrichting is geactiveerd	·Draai de waterkraan zich en neem contact op met once service-afdeling.
Storing Mogelijk oorzaak en oplossing
Het programme begint nicht · De deur van de afwasmachine is Niet goed gesloten. Sluit de deur. ·De stekker zich Niet in het stopcontact. Steen de stekker in het stopcontact ·De zekering in de meterkast is doergebrand. Vervang de zekering. ·Uitgestelde start is ingesteld. Annuleer de uitgestelde start als het servies-good direct moet worden afgewassen.
Als u deze controles hebt uitgevoerd, dient u het apparaat in te schakenen en de deur te sluiten. Het programaattaat verder op het punt waar het was onderbroken. Als de storing of storingscode zich opnieuw voordoet, dient u contact op te nemen met once service-afdeling. Voor andere, niet in de bovenstaande tabel beschreiben storingscodes dient u ook contact op te nemen met once service-afdeling. Houd als u contact opneemt met once service-afdeling de volgende gevevens bij de	hand: model (Mod.), productnummer (PNC) en seriENUMmer (S.N.). Deze informatatie is te vinden op het typepla-tje aan de zijkant van de deur van de afwas-machine. Wij adviseren u deze nummers hier te note- ren zodat u ze altijd bij de hand hebt: Model.: Productnum- mer : Serienum- mer :
Het afwasresultaat is nicht bevredigend
De bordenijken Niet schoon	• Het verkeerde afwasprogramma is geselecteerd. • Het serviesgoed is zo geplaatst dat het water Niet alle delen van een op-pervlak kan bereiken. De rekken要去en Niet te vol worden geladen. • De spreierarmen+kennen Niet vrij draaien als gevolg van een onjuiste plaat-sing van het serviesgoed. • De filters in de bodem van het afwaskompartiment+zijn vuil of onjuist ge-ptaatst. • Er is te weinig of geen afwasmiddel gebruikt. • Als er kalkresten op het serviesgoed achechterblijven; het zoutreservoir is leeg of de waterontharder is op het onjuisteiveau ingesteld. • De afvoerslang is Niet correct aangesloten. • Het deksel van het zoutreservoir is Niet goed gesloten.
Het serviesgoed is nat en dof	• Er is geen glansmiddel gebruikt. • Het glansmiddeldoseerbakje is leeg.
De glazen en bor-den vertonen strepen, melkachtige vlekken of een blauwzweem	• Verlaag de dosering van het glansmiddel.
Opgedroogde wa-terdruppels op gla-zen en borden	• Verhoog de dosering van het glansmiddel. • Het afwasmiddel kan de oorzaak+zijn. Neem contact op met de consu-mentenlijn van de afwasmiddellenfabrikant.

Als het probleem na al deze controles aanhoudt, neem dan contact op met once service-afdeling.

Technische gegevens

Afmetingen Breedte	HoogteDiepte	59,6 cm81,8 - 87,8 cm55,5 cm
Aansluitspanning - Voltage - To-tale vermogen - Zekering	Informatie over de elektrische aansluiting is te vinden op het type-plaatje op de binnenrand van de deur van de afwasautomaat.
Leidingwaterdruk Minimaal	Maximaal	0,5 bar (0,05 MPa)8 bar (0,8 MPa)
Capaciteit 12 couverts

Aanwijzingen voor testinstituten

Testen in overeenstemming met EN 60704要去en worden uitgevoerd met een vol beladen machine en met gebruik van het testprogramma (zie "Verbruikswaarden").

Test in overeenstemming met EN 50242
moet worden uitgevoerd als de zoutcontai-

ner en het vakje voor spoelmiddel respectievelijk zijn gemuld met zout en spoelmiddel en met gebruik van het testprogramma (zie "Verbruikswaarden").

Volledige belading: 12 standardcouverts

Hoeveelheid benodigd afwasmiddel: 5 g + 25 g(type B)

Instelling glansmiddel stand 4 (type III)

Montage

! Waarschuwing! Alle elektrotechnische en/of loodgieterswerkzaamheden die nodigশn voor de installmentie van het apparatusaat dienen te worden uitgevoerd door een erkend installerateur.

Verwijder alle verpakkingsmaterialen alvorens de machine teplaatsen.

Plaats de machine indien möglichnest aan waterkraan en een afvoer.

Deze afwasmachine is ontworpen voor installmentie onder een keukenblad of werkopervlak.

Let op! Volg nauwgezet de instructies op de bijgueverde mal voor de inbouw van de af-

wasmachine en plaatsing van het meubelpa- neel.

Er zijn geen verdere opengen voor de ontluchting van de afwasmachine vereist, maar alleen om de watertoevoer- en afvoerslangen het aansluitsnoor door teLATEN.

De afwasmachine is voorzien van stelvoetjes voor het instellen van de hoogte.

Tijdens alle werkzaamheden waarbij interne onderdelen toegankelijk zijn, dient de stekkeruit het stopcontact te worden getrokken.

Zorg er bij het op+zijn plaats schuiven van de machine voor dat de watertoevoerslang, de afvoerslang en het aansluitsnoor Niet+zijn geknikt of worden platgedrukt.

Bevestigen aan de aangrenzende keulenmeubelen

De afwasmachine moet beveiligd worden te-gen kantelen.

Zorg erkaarom voor dat het aanrecht waaronder de machine geplaatst worden, stevig bevestigd is aan een vaste structuur (aangrenzende keukenunits, kasten, muur).

Waterpas zetten

Een machine die goed waterpas staat is essentieel voor een goede sluiting en affdichting van de deur.

Aansluting aan de waterleiding

Aansluiting watertoevoerslang

Dit apparaat kan worden aangesloten aan een heet (max. 60^ ) of koud water kraan. Als de aansluiting is gemaakt op een heet-waterkraan, vermindert het energieverbruik aanzienlijk. Dit hangtECHTER af van hoe het heter water geproduecerd wordt. (We raden alternatieve energiebronnen aan die milieuvriendelijkder zijn zoals bijv.zonne- en fotovoltaische panelen en eolische panelen).

Voor het tot stand brengen van de aansluiting zich is de wartelmoer die aan de waterslang van de machine is bevestigd, geschikt voor montage op een leidinguiteinde van 3/4" gasdraad of op een speciale kraan met snelkoppeling zoals de Press-block.

De waterdruk要去 zich binnen de grenzen bevinden zoals vermeld in de "Technische specificaties". Uw waterleidingbedrijf kan u informeren over de gemiddelde leidingwaterdruk in uw omgeving.

De watertoevoerslang magijdens het aansluiten Niet zich geknikt, worden platgedrukt of in de knoop zitten.

Het apparaat is voorzien van een vul- en afvoerslang die afhankelijk van de instalatie door middel van de sluitmoer maar links ofaar rechts+kennen worden gedraaid.De sluitmoer要去oodenbevestigd om waterlekkage te voorkomen.

i Let op! NIET alle modellen awasmachines hebben vul- en afvoerslangen die zijn uitgerust met een sluitmoer. In dat geval is de genoemde voorziening nicht mogelijk.

Als het apparaat is aangesloten aan neue leidingen of leidingen die langearend nicht ge

Als het apparaat goed waterpas staat, raakt de deur aan geen van de kanten de behui-zing.

Als de deur Niet goed sluit, draai dan de stelvoetjes in of uit totdat de machine perfect waterpas staat.

bruikt zich, moet u er eenijdje water door laten lopen voordat u de waterslang bevestigt.

i Gebruik GEEN aansluitslangen die erder voor een oude machine zich gebruikt.
i Dit apparaat is uitgerust met veiligheids-voorzieningen die voorkomen dat het in de machine gebruike water terugkeert in het drinkwatersystem. Dit apparaat voldoet aan de van toepassing zichnde regelgeving voor loodgieterswerk.

Watertoevoerslang met veiligheidsklep

Na aansluiting van de dubbelwandige watertoevoerslang bevindt de veiligheidsklep zich bij de kraan. Daarom bevindt de watertoevoerslang zich alleen onder druk als het water loopt. Als de watertoevoerslang dan begint te lekken, sluit de veiligheidsklep het stromende water af.

Pas op als u de watertoevoerslang installeert:

• de elektriciteitskabel voor de veriligeids-klep bevindt zich in de dubbelwandige wa-tertoeoverslang. Dompel de watertoe-voerslang of de veriligeidsklep Niet in wa-ter.
• Ais de watertoevoerslang of de veiligheids-klep beschadigd raken, trek dan direct de stekker uit het stopcontact.
• Een watertoevoerslang met veiligheidsklep mag alleen worden verrangen door de service-afdeling.

! Waarschuwing! Gevaarlijke spanning

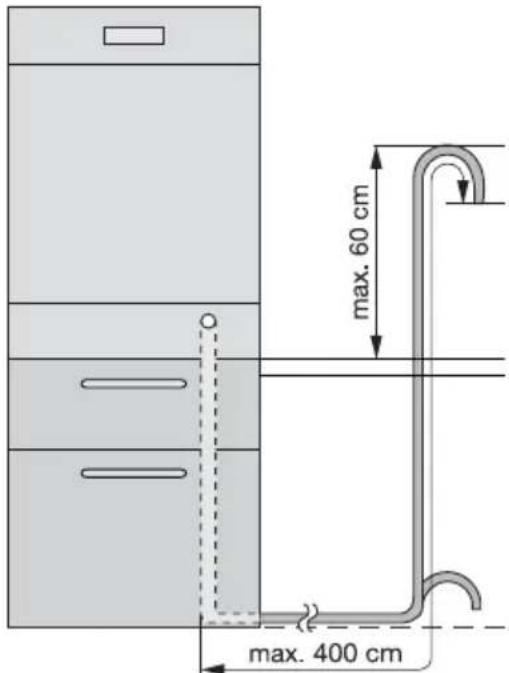

Aansluiting waterafvoerslang

Het uiteinde van de afvoerslang kan op de volgende manieren worden aangesloten:

1. Aan de gootsteenafvoer, met bevestiging tegen de onderkant van het werkoppervlak. Hiermee worden voorkomen dat gootsteenwater de machine inloopt.
2. Aan een standpijp voorzien van een ventilatieopening, minimale binnendiameter 4 cm.

De afvalwateraansluiting moet zich op een hoogte bevinden van 60 cm vanaf de bodem van de afwasmachine.

De afvoerslang kan vanaf de afwasmachine\ aar links ofaar rechts lopen

Verzeker u ervan dat de slang nicht gebogen is of platgedrukt worden, aangezien dit de af

Aansluiting aan het elektriciteitsnet

Waarschuwing! Het apparaat要去 volgens de veiligheidsvoorschriften worden geaard.

Alvorens het apparaat in gebruik te nemen dient u zich ervan te verze-

voer van water kan vertragen of in de weg staan.

De stop mag nicht in de afvoer zitten als de machine water aan het afvoeren is, aangezien het water dan wee in de machine terug kan lopen.

De totale lenghte van de afvoerslang, inclusief een eventuele verlengstuk, mag Niet langer�n dan 4 meter. De binnendiameter van het verlengstuk mag Niet kleiner�n dan de diameter van de bijgeleverde slang.

Evenmin mag de binnendiameter van de voor de aansluitingen aan de afvoer gebruikte koppelingen kleiner zichn dan de diameter van de bijgeleverde slang.

Bij het aansluiten van de afvoerslang op een sifon onder de gootsteen moet het gehele plastic membraan (A) verwijderd worden. Indien Niet het gehele membraan worden verwijderd zullen zich op den duur voedseldeeltjes verzamelen die de afvoerslang van de afwasmachine konnen verstoppen

Onze apparaten worden geleverd met een veiligheidsvoorziening die ervoor zorgt dat vuil water nicht terug kan lopen in de machine. Als uw gootsteenafvoer is voorzien van een geintegreerde terugslagklep kan dit een goede waterafvoer van uw afwasmachine in de weg staan. Wij adviseren u dan ook de terugslagklep te verwijderen.

Om te voorkomen dat er lekke optreedt na de installmentie, moet u ervoor zorgen dat de waterkoppelingen stevig vast zitten.

keren dat de nominale spanning en het spanningstype op het typeplatie in overeenstemming zijn met de netspanning waarop de machine aangesloten.gaat worden. Ook de

waarde van de zekering is te vinden op het typeplaatje

Steek de stekker.altijd in een correct geinstalleerd schokbestendig stopcontact.

Gebruik geen meervoudige stekkers, verloopstekkers en verlangkabels. Hierdoor kan brandgevaardoorverhitting ontstaan.

Laat indien nodig de wandcontactdoos van de huisinstallatie verplaatsen. Neem contact op met unsere ser

vice-afdeling als het aansluitsnoor moet worden verrangen.

De stekker要去 de installment van het apparaat toegankelijk zijn.

Trek de stekker nooit aan het snoeruit het stopcontact. Trek alsijd aande stekker zelf.

De fabrikant kan nicht aansprakelijk gesteld worden als boven genoemde verilgheidsmaatregelen nicht in acht worden genomen.

Milieubescherming

Het symbolism op het product of op de verpakking wijst erop dat dit product Niet als huishoudafval mag worden behandeld, maar要去en afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur worden gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijkke negatieve gevolgen voor mens en milieu die zich zouden+kennen voordoen in geval van verkeerde afvalverwerking.Voor gedetailleerdere informatie over het recylen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkkel waar u het product hebt gekocht.

Verpakkingsmaterialiaal

De verpakkingsmaterialen zijn milieuvriendelijk en;kunnen worden gerecycled.De kunst

stofonderdelen zichen gemarkeerd, bijv. >PE < >PS < , enz. Gooi het verpakkingsmaterialiaal in de waaroor bedoelde container bij uwplaatselijke afvaldienst.

! Waarschuwing! Als u het apparaat afdankt:

trek de stekker uit het stopcontact.
- snijd het aansluitsnoer met de stekker af en gooi het weg.
- Verwijder het slot van de deur. Zo voorkomt u dat kinderen zichzelf in sluiten en hun leven in gevaar breden.

Sommaire
