Produkttyp	Einbaugeschirrspüler
Marke	Progress
Modell	PV3550
Kapazität	12 Gedecke
Abmessungen (B x H x T)	59,6 x 81,8-87,8 x 55,5 cm
Gewicht (ca.)	50 kg
Spannung / Frequenz	220-240 V / 50 Hz
Gesamtleistung	2200 W
Wasserdruck	0,5 - 8 bar
Waschprogramme	5 Programme: 70°, 65°, 65° 30 Min., 50°, 45°
Sonderfunktionen	Startzeitvorwahl (3/6/9 Std.), All-in-1-Funktion, einstellbarer Wasserenthärter
Wasserverbrauch (max.)	24 L
Energieverbrauch (max.)	1,8 kWh
Wartung	Waschbare Filter, reinigbare Sprüharme
Sicherheit	Überlaufschutz, Kindersicherung
Ersatzteile	Erhältlich beim Kundendienst
Reparierbarkeit	Eingriff durch autorisierten Techniker

Häufig gestellte Fragen - PV3550 PROGRESS

Was tun, wenn der Geschirrspüler nicht startet?

Überprüfen Sie, ob die Tür richtig geschlossen ist, der Stecker eingesteckt ist und die Sicherung nicht durchgebrannt ist. Wenn eine Startzeitvorwahl eingestellt ist, brechen Sie diese ab. Konsultieren Sie das Kapitel «Was tun, wenn...» für weitere Details.

Wie stelle ich den Wasserenthärter ein?

Die Einstellung erfolgt auf zwei Arten: manuell durch Drehen des Härtewahlschalters unter dem Unterkorb (Position 1 oder 2) und elektronisch über das Bedienfeld im Programmiermodus. Die Stufe hängt von der Wasserhärte Ihrer Region ab. Siehe Tabelle in der Anleitung.

Wie verwende ich die All-in-1-Funktion?

Um die Funktion zu aktivieren, drücken Sie gleichzeitig die Funktionstasten D und E, bis die Kontrollleuchte aufleuchtet. Diese Funktion ermöglicht die Verwendung von Multifunktionstabs (3 in 1, 4 in 1 usw.), indem sie automatisch den Klarspüler- und Salzbehälter deaktiviert.

Was tun bei schlecht gespültem Geschirr?

Überprüfen Sie, ob das ausgewählte Programm geeignet ist, das Geschirr nicht überladen ist, die Sprüharme sich frei drehen und die Filter sauber sind. Stellen Sie außerdem sicher, dass der Salzbehälter und der Klarspülerbehälter ausreichend gefüllt sind.

Wie reinige ich die Filter?

Öffnen Sie die Tür, nehmen Sie den Unterkorb heraus. Lösen Sie das Filtersystem, indem Sie den Griff des Mikrofilters um eine Vierteldrehung gegen den Uhrzeigersinn drehen. Entfernen Sie den Grobfilter und den Mikrofilter, reinigen Sie sie unter fließendem Wasser. Reinigen Sie auch den Flachfilter am Boden des Innenraums. Bauen Sie alles in umgekehrter Reihenfolge wieder ein.

Wie stelle ich die Startzeitvorwahl ein?

Nach Auswahl eines Programms drücken Sie die Taste Startzeitvorwahl, bis die Kontrollleuchte für die gewünschte Zeit blinkt (3 Std., 6 Std. oder 9 Std.). Schließen Sie die Tür, um den Countdown zu starten. Das Öffnen der Tür unterbricht den Countdown; das Schließen setzt ihn fort.

Warum leuchtet die Salzkontrollleuchte nach dem Befüllen des Behälters weiter?

Die Kontrollleuchte kann nach dem Befüllen 2 bis 6 Stunden lang leuchten, wenn der Geschirrspüler unter Spannung bleibt. Das ist normal. Wenn Sie schwer lösliches Salz verwenden, kann dies länger dauern. Der Betrieb des Geräts wird nicht beeinträchtigt.

Wie deaktiviere ich die Tonsignale?

Schalten Sie das Gerät in den Programmiermodus, drücken Sie dann gleichzeitig die Funktionstasten B und C, bis die Kontrollleuchten der Tasten A, B und C blinken. Drücken Sie die Taste C: Die Kontrollleuchte Ende leuchtet auf, wenn die Signale aktiv sind. Drücken Sie erneut C, um sie zu deaktivieren (Kontrollleuchte Ende aus). Speichern Sie, indem Sie das Gerät ausschalten.

Welches Programm wähle ich für empfindliches Geschirr (Gläser)?

Verwenden Sie das 45°C-Programm, das speziell für empfindliches Geschirr und Gläser entwickelt wurde. Es umfasst einen Hauptwaschgang bei 45°C, einen Zwischenspülgang, einen Klarspülgang und die Trocknung.

Was tun, wenn ein Fehlercode angezeigt wird?

Konsultieren Sie die Fehlercodetabelle in der Anleitung. Zum Beispiel: 1-maliges Blinken der Ende-Kontrollleuchte weist auf ein Problem mit der Wasserzufuhr hin (Wasserhahn geschlossen oder Filter verstopft). 2-maliges Blinken weist auf ein Abpumpproblem hin. Wenn das Problem nach den Überprüfungen weiterhin besteht, kontaktieren Sie den Kundendienst.

BEDIENUNGSANLEITUNG PV3550 PROGRESS

Geschirrspüler
Afwasmachine
Lave-vaisselle
Dishwasher

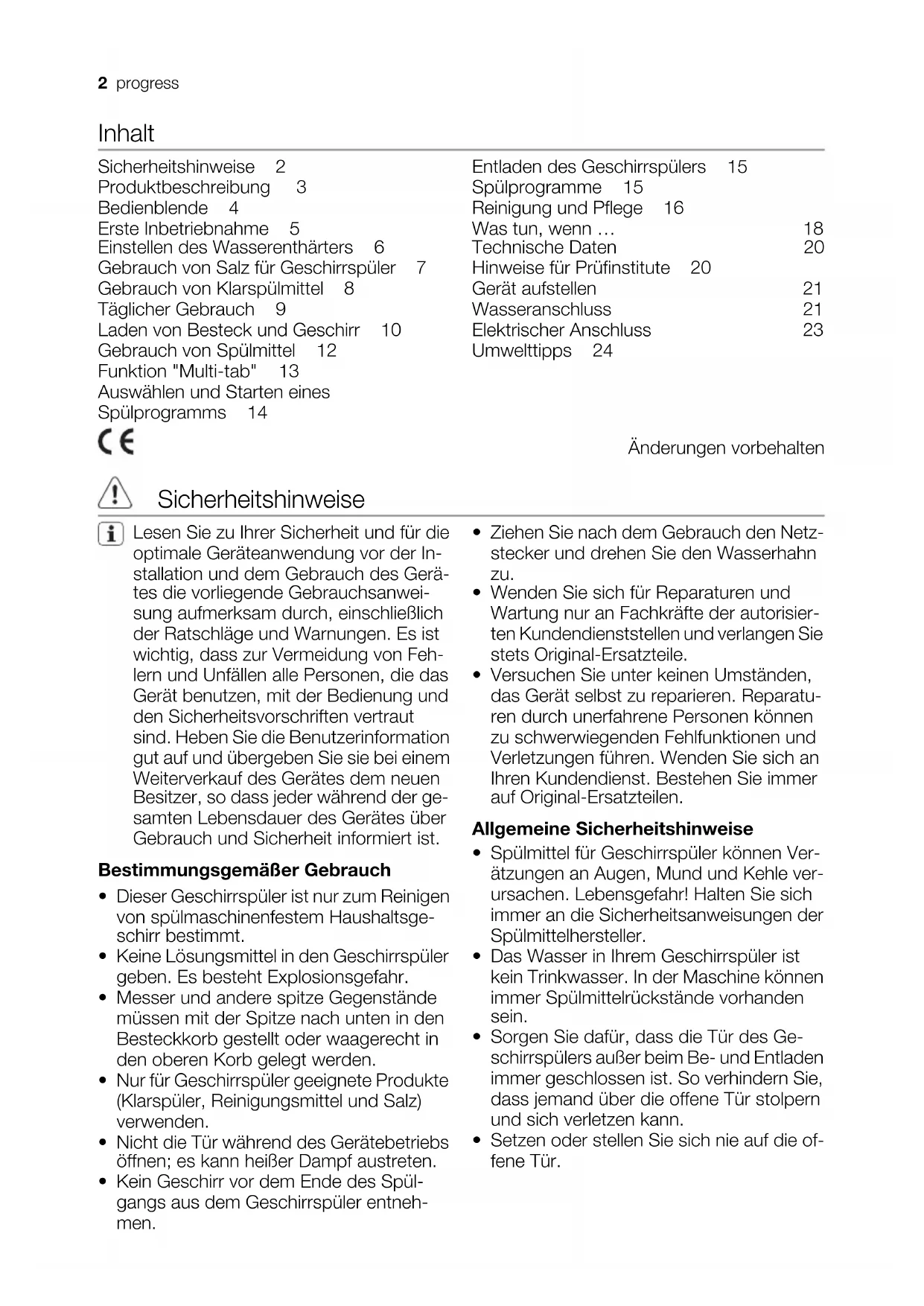

Inhalt

Sicherheitshinweise 2

Produktbeschreibung 3

Bedienblende 4

Erste Inbetriebnahme 5

Einstellen des Wasserenthärters 6

Gebrauch von Salz für Geschirrspüler 7

Gebrauch von Klarspulmittel 8

Täglicher Gebrauch 9

Laden von Bestek und Geschirr 10

Gebrauch von Spülmittel 12

Funktion "Multi-tab" 13

Auswahlen und Starten eines

Spulprogramms 14

C

Entladen des Geschirrspulers 15

Spulprogramme 15

Reinigung und Pflege 16

Was tun, wenn ... 18

Technische Daten 20

Hinweise für Prüfinstute 20

Gerat aufstellen 21

Wasseranschluss 21

Elektrischer Anschluss 23

Umwelttipps 24

Änderungen vorbehalten

Sicherheitshinweise

i Lesen Sie zu Ihrer Sicherheit und fur die optimale Geräteanwendung vor der Installation und dem Gebrauch des Gerätes die vorliegende Gebrauchsanae-sung aufmerksam durch, einschließlich der Ratschlage und Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfallen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. HebEN Sie die Benutzerinformation gut auf und übergeben Sie sie bei einem Weiterverkauf des Gerätes dem neuen Besitzer, so dass jeder während der gesamten Lebensdauer des Gerätes über Gebrauch und Sicherheit informiert ist.

Bestimmungsgemäßer Gebrauch

• Dieser Geschirrspüler ist nur zum Reinigen von spülmaschinenfestem Haushaltsgeschirr bestimmt.
• Keine Lösungsmittel in den Geschirrspulergen haben. Es besteht Explosionsgefahr.
• Messer und andere spitze Gegenstände müssen mit der Spitze nach unten in den Besteckkorb gestellt oder waagerecht in den oberen Korb gelegt werden.
• Nur für Geschirrspüler geeignete Produkte (Klarsprüler, Reinigungsmittel und Salz) verwenden.
• Nicht die Tür während des Gerätebetriebs öffnen; es kann hellober Dampf austreten.

• Kein Geschirr vor dem Ende des Spülgangs aus dem Geschirrspüller enthalten.

• Ziehen Sie nach dem Gebrauch den Netzstecker und drehen Sie den Wasserhahn zu.

• Wenden Sie sich für Reparaturen und Wartung nur an Fachkräfte der autorisierten Kundendienststellen und verlangen Sie stets Original-Ersatzteile.
• Versuchen Sie unter keinen Umständen, das Gerät selbst zu reparieren. Reparaturen durch unerfahrenne Personen können zu schwerwiegenden Fehlfunktionen und Verletzungen führen. Wenden Sie sich an ihren Kundendienst. Bestehen Sie immer auf Original-Ersatzteilen.

Allgemeine Sicherheitshinweise

• Spülmittel für Geschirrspüler konnen Verzatzungen an Augen, Mund und Kehle verursachen. Lebensgefahr! Halten Sie sich immer an die Sicherheitsanweisungen der Spülmittelhersteller.
• Das Wasser in Ihr Geschirrspüler ist kein Trinkwasser. In der Maschine können immer Spülmittelrückstände vorhanden sein.
• Sorgen Sie damit, dass die Tur des Geschirrspuliers außer beim Be- und Entladen immer geschlossen ist. So verhindern Sie, dass jeder über die offene Tur stolpern und sich verletzen kann.
• Setzen oder stellen Sie sich nie auf die offene Tur.

Kindersicherung

• Dieses Gerät ist nur für den Gebrauch durch Erwachsene bestimmt. Der Geschirrrspülerarf nicht unbeaufsichtigt von Kindern benutzt werden.
• Halten Sie das Verpackungsmaterial von Kindern fern. Erstickungsgefahr.
• Spülmittel außer Reichweite von Kindern aufbewahren.
• Halten Sie Kinder vom geöffneten Geschirrspulern fern.

Aufstellung

• Kontrollieren Sie das Gerät auf Transportschäden. Nehmen Sie niemals ein schadhaftes Gerät in Betrieb. Verständigen Sie ihren Handler, wenn Ihr Geschirrspüler beschädigt ist.
• Entfernen Sie vor dem Gebrauch das gesamte Verpackungsmaterial.

• Der elektrische Anschluss des Gerätes und alle sonstigen Installationsarbeitenden dürfen nur von qualifizierten Fachkräften ausgeführht werden.

• Aus Sicherheitsgründen dürfen keine Änderungen an den technischen Merkmalen oder dem Produkt selbst vorgenommen werden.

• Benutzen Sie den Geschirrspüller nie mit einem beschädigten Netzkabel oder einem defekten Wasserschlauch; oder wenn die Bedienblende, die Arbeitsfläche oder der Sockel defekt sind, so dass das Geräteinnere frei zugänglich ist. Wenden Sie sich zur Vermeidung von Unfallen an den lokalen Kundendienst.
  Die Seiten des Geschirrspulers dürfen auf keinen Fall angebohr werden, da dadurch die hydraulischen und elektrischen Bauteile beschädigt werden können.

Warning! Halten Sie sich für den elektrischen Anschluss und den Wasseranschluss strikt an die Anweisungen der betreffenden Abschnittte.

Produktbeschreibung

1 Oberkorb
2 Einstellung der Wasserhärtestufe
3 Salzbehälter
4 Behälter für Reinigungsmittel
5 Dosiergerät für Klarspulmittel
6 Typenschild
7 Filter
8 Unterer Spruham
9 Oberer Sprüharm

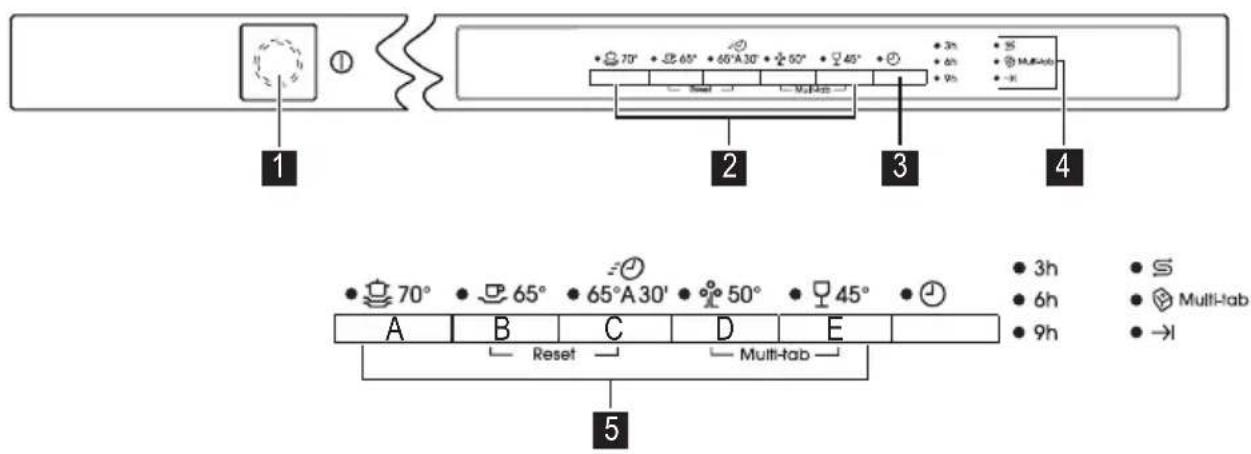

Bedienblende

1 Ein-/Aus-Taste
2Programmwahltasten
3 Zeitvorwahl-Taste
4 Kontrollampen
5 Funktionstasten

Kontrollampen
Salz Leuchtet auf, sobald Spezialsalz nachgeführt werden muss.
Funktion "Multitab"	Zeigt an, ob die Funktion "Multitab" (siehe "Funktion Multitab") ein- oder ausgeschaltet ist.
Ende Leuchtet nach dem Ende eines Spülprogramms	auf. Zusätzlich hat sie folgende Anzeigefunktio-nen: - die Einstellung des Wasserenthärters, - das Ein-/Abschalten der Klarspūldosierung, - das Ein-/Abschalten der Töne, und die - Alarmauslösung bei einer Gerätestörung.

Funktionstasten

Mit diesen Tasten konnen folgende Funktionen eingestellt werden:

• die Einstellung des Wasserenthärters,

das Abbrechen eines Spulprogramms oder einer laufenden Zeitvorwahr,
das Ein-/Abschalten der Funktion Multitab,
- das Ein-/Abschalten des Klarspülmitteldosierers bei aktiver Funktion Multitab, und

das Ein-/Abschalten der TONE.

Einstellmodus

Drücken Sie die Ein-/Aus-Taste; wenn AL-LE Kontrollampen der Programmwahltasten leuchten, befindet sich das Gerät im Einstellmodus.

i Denken Sie daran, dass sich der Geschirrspuler:

• beim Auswahlen eines Spulprogramms,
• bei der Einstellung des Wasserenthärters,
• beim Ein-/Abschalten des Klarsprümmitteldosierers und
• beim Ein-/Abschalten der Töne im Einstellmodus befinden MUSS.

Drücken Sie die Ein-/Aus-Taste; wenn eine Kontrollampe einer Programmwahltaste leuchtet, ist das zuletzt ausgeführte oder ausgewählte Programm noch immer eingestellt. In dieser Fall muss das Programm gelöscht werden, um zum Einstellmodus zurückzukehren.

Löschen eines eingestellten oder laufenden Programms

Drücken Sie gleichzeitig die beiden Funktionstaten B und C solange, bis alle Kontrollampen der Programmwahltasten leuchten. Das Programm ist gelöscht und das Gerät befindet sich wieder im Einstellmodus.

Tone

Damit better erkennbar ist, welche Operationen der Geschirrspüler ausfuhrt, wurden TONE eingeführt:

Erste Inbetriebnahme

Vor der ersten Benutzung Ihres Geschirrspuliers:

• Vergewissern Sie sich, dass der elektrische und der Wasseranschluss den Installationsanweisungen entsprechen
• Entfernen Sie alles Verpackungsmaterial aus dem Geräteinneren
• Einstellen des Wasserenthärters

• Gießen Sie 1 Liter Wasser in den Salzbehälter und fullen Sieihn dann mit Salz für Geschirrspüler

• für die Einstellung des Wasserhärtegrads,

• für das Ende des Spülprogramms,
• und für die Alarmauslösung bei einer Gerätestörung.

i Werkseitige Einstellung: Tone eingeschaltet

Esistmoglich,dieToneauszuschalten.

Ein-/Ausschalten der TONE

1. Drücken Sie die Ein-/Aus-Taste. Der Geschirrspüler muss sich im Einstellmodus befinden.
2. Drücken Sie gleichzeitig die Funktionstasten B und C, bis die Kontrollampen der Funktionstasten A, B und C zu blinken beginnen.
3. Drücken Sie Funktionstaste C. Netanyahu er-. löschen die Kontrollampen der Funktionstasten A und B, während die Kontrollampe der Funktionstaste C fartherhin blinkt. Gleichzeitig beginnt die Kontrollampe Programmende zu leuchten. Die TONE sind eingeschaltet.
4. Drucken Sie zum Abschalten der Tone erneut Taste C; die Kontrollampe Pro grammmende erlischt. Die TONE sind abgeschaltet.
5. 1. Schalten Sie mit der Ein-/Aus-Taste den Geschirrspüler aus, um die ausgewählten Optionen zu speichern.
      i Zum erneuten Einsatzen der Signtone wiederholen Sie die o. a. Schritte so lange, bis die Kontrollampe Pro- grammende leuchtet.

6. Füllen Sie das Klarspūldosiergerät mit Klarspüler
   Bei Verwendung von Reinigertabs wie: "3 in 1", "4 in 1", "5 in 1" usw... wahlen Sie die Funktion "Multitab". (siehe "Die Funktion Multitab").

Einstellen des Wasserenthärters

Der Geschirrspüler ist mit einem Wasserenthärter ausgestattet, der die im Wasser enthaltenen Minerale und Salze zürückhalt, die den Gerätebetrieb negativ und nachhaltig beeinträchtigen konnen.

Je hohen der Mineral- und Salzgehalt ist, um so harter ist Ihr Wasser. Die Wasserhärte wird in gleichwertigen Einheiten gemessen, Deutsche Wasserhärtegrade (^) , Französische Grade (^) und mmol/l (Millimol pro

Liter - internationale Einheit der Wasserhärte).

Der Enthärter muss entsprechend der Wasserhärte Ihres Gebietes eingestellt werden. Ihr lokales Wasserwerk kann Sie über die Härte Ihres Leitungswassers informieren.

Der Wasserenthärter muss sowohl: manuell mit dem Härtebereichsschalter als auch elektronisch eingestellt werden.

Wasserhärte			Einstellung der Wasserhärtestufe		Zusatz von Salz
°dH	°TH	mmol/l	Manuell	Elektronisch
51 - 70	91 - 125	9,1 - 12,5	2	Stufe 10	Ja
43 - 50	76 - 90	7,6 - 9,0	2	Stufe 9	Ja
37 - 42	65 - 75	6,5 - 7,5	2	Stufe 8	Ja
29 - 36	51 - 64	5,1 - 6,4	2	Stufe 7	Ja
23 - 28	40 - 50	4,0 - 5,0	2	Stufe 6	Ja
19 - 22	33 - 39	3,3 - 3,9	2	Stufe 5	Ja
15 - 18	26 - 32	2,6 - 3,2	1	Stufe 4	Ja
11 - 14	19 - 25	1,9 - 2,5	1	Stufe 3	Ja
4 - 10	7 - 18	0,7 - 1,8	1	Stufe 2	Ja
< 4	< 7	< 0,7	1	Stufe 1	Nein

Manuelle Einstellung

i Der Wasserenthärter ist werkseitig auf Härtestufe 2 eingestellt.

1. Öffnen Sie die Tur des Geschirrspulers.
2. Entfernen Sie den Unterkorb aus dem Geschirrspüler.
3. Stellen Sie den Härtebereichsschalter auf Härtestufe 1 oder 2 (siehe Tabelle).
4. Setzen Sie den Unterkorb wieder ein.

Elektronische Einstellung

i Der Wasserenthärter ist workseitig auf Härtestufe 5 eingestellt.

1. Drücken Sie die Ein-/Aus-Taste. Der Geschirrspüler muss sich im Einstellmodus befinden.
2. Drücken Sie gleichzeitig die Funktionstasten B und C solange, bis die Kontrollampen der Funktionstasten A, B und C zu blinken beginnen.
3. Drücken Sie Funktionstaste A. Die Kontrollampen der Funktionstasten B und C erlöschen, während die Kontrollampeter Funktionstaste A weiterhin blinkt.

Gleichzeitig beginnt die Kontrollampe

Programmende zu blinken, und es er-. tont eine Abfolge von Tonen.

Der aktuelle Härtegrad ist darauf ersichtlich, wie oft die Kontrollampe Pro-grammende blinkt. Zusätzlich dazu wird der Härtegrad durch aufeinander folgenden TONE, zwischen denen eine Pause von einigen Sekunden liegt, angegeben.

Beispiele:

5 Blitze / 5 aufeinander folgende TONE, Pause, 5 Blitze / 5 aufeinander folgende TONE, Pause,usw... = Härtestufe 5

6 Blitze / 6 aufeinander folgende TONE, Pause, 6 Blitze / 6 aufeinander folgende TONE, Pause,usw... = Härtestufe 6

1. Drücken Sie zur Änderung der Härtestufe Funktionstaste A. Bei jedem Tastendruckändert sich die Stufe. (Bitte halten Sie sich für die Auswahl der neuen Härtestufe an die Tabelle).

Beispiele: Ist die aktuelle Härtestufe 5, wird durch einmaliges Drücken von Taste A Härtestufe 6 ausgewählt.

Ist die aktuelle Härtestufe 10, wird durch einmaliges Drucken von Taste A Härtestufe 1 ausgewählt.

1. Schalten Sie mit der Ein-/Aus-Taste den Geschirrspüler aus, um die ausgewählten Optionen zu speichern.

Gebrauch von Salz für Geschirrspüler

Warning!

Verwenden Sie ausschließlich Spezialsalz für Geschirrspuler. Alle anderen Salzarten, die nicht eigens für Geschirrspuler bestimmt sind, insbesondere Speisesalz, führen zu Schäden des Wasserenthärters. Füllen Sie den Salzbehälter erst kurz vor dem Start eines kompletten Spulprogramms. Das verhindert, dass verschüttetes Salz oder Salzwasser für länger Zeit auf dem Geräteboden bleibt und Korrosion verursacht.

Einfüllen:

1. Offnen Sie die Tur, entfernen Sie den Unterkorb und schrauben Sie die Verschlusskappe des Salzbehalters nach links ab.
2. Gießen Sie 1 Liter Wasser in den Salzbehälter (dies ist nur vor der ersten Benutzung erforderlich).
3. Fullen Sie den Behälter mithilfe des mitgelieferten Trichters mit Salz.

1. Die Verschlusskappe wieder anbringen und sicherstellen, dass kein Salz auf dem Gewinde oder der Dichtung vorhanden ist.
2. Schrauben Sie die Verschlusskappenach rechts bis zum Anschlag zu. Ein Klicken zeigt an, dass die Kappe festverschlossen ist.

Seien Sie unbesorgt, wenn beim Einfüllen Wasser aus dem Salzbehälter ausflieBt; das ist ganz normal.

Die Salzkontrollampe kann noch 2-6 Stunden nach dem Nachfüllen von Salz leuchten, vorausgesetzt, der Geschirrspüler bleibt eingeschaltet. Bei Verwendung von Salz, das sich langsamer auflõst, kann dieser Vorgang länger dauern. Der Betrieb des Geräts wird dadurch nicht beeinträchtigt.

Gebrauch von Klarspulmittel

! Warning! Nur Markenklarspulmittel für Geschirrspulmaschinen verwenden. Füllen Sie nie andere Produkte (Reinigungsmittel für Geschirrspüler, Flüssigreiniger) in den Behälter für Klarspüler. Das Gerät kann dadurch beschädigt werden.

Klarspulmittel sind eine Garantie für ein perfektes Spülergebnis und flecken-und streifenfreies Trocknen. Das Klarspulmittel wird automatisch beim letzten Spülgang zugesetzt.

1. Drücken Sie auf die Entriegelungstaste (A), um den Behälter zu öffnen.

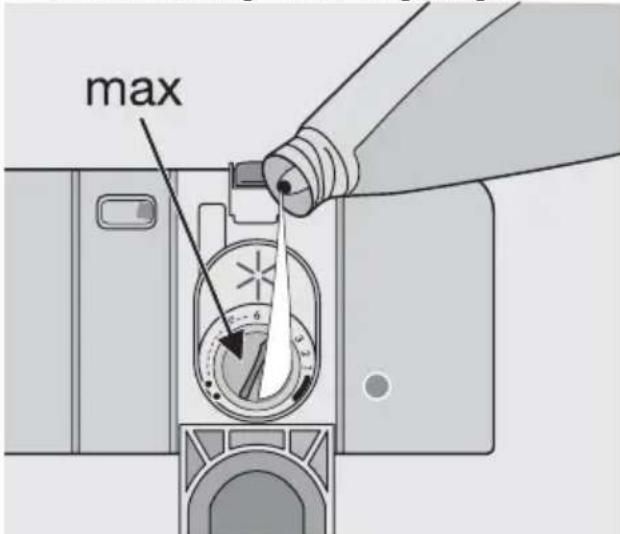

1. Füllen Sie das Klarspūlmittel in den Behälter. Der maximale Füllstand wird durch die Markierung "max" angezeigt.

Das Dosiergerät fasst ca. 110 ml Klarspulmittel; die Menge reicht je nach der

Dosiereinstellung für 16 bis 40 Spülzyklen.

1. Vergewissern Sie sich nach jedem Füllen, dass der Deckel geschlossen ist.

Wischen Sie verschüttetes Klarspulmitel sofort mit einem saugfähigen Tuch auf, um übermäßige Schaumbildung beim folgenden Spulzyklus zu vermeiden.

Stellen Sie je nach gewünschtem End- und Trockenergebnis die Klarspulmitteldosierung mit dem 6-Stufenschalter ein (Stufe 1 geringste Dosierung, Stufe 6 maximale Dosierung).

Die Dosierung ist werkseitig auf Stufe 4 eingestellt.

Erhöhen Sie die Dosierung, wenn auf dem Geschirr nach dem Spülen Wassertropfen oder Kalkflecken zurückbleiben.

Verringern Sie die Dosierung, wenn weißliche Streifen auf dem Geschirr oder ein bläulicher Überzug auf Glasern und Messerklingen zu setzen sind.

Füllen Sie Klarspüler nach, sobald die Anzeige (B) durchsichtig wird.

Täglicher Gebrauch

• Kontrollieren Sie, ob der Geschirrspuler mit Salz oder Klarspulmittel aufgefüllt werden muss.
• Laden Sie das Besteck und Geschirr in den Geschirrspüler.

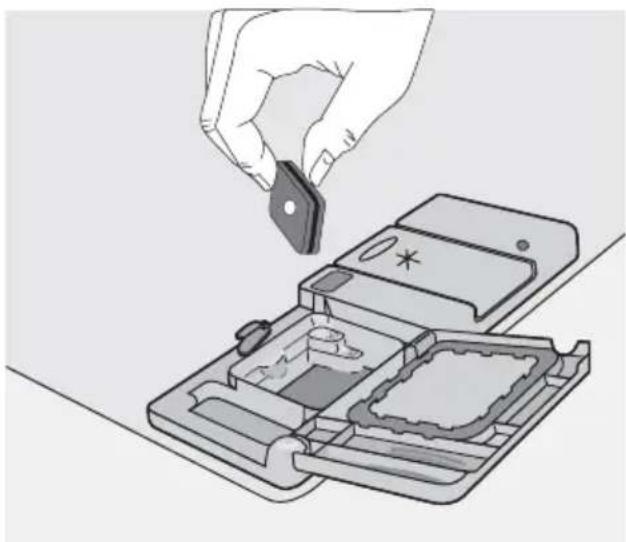

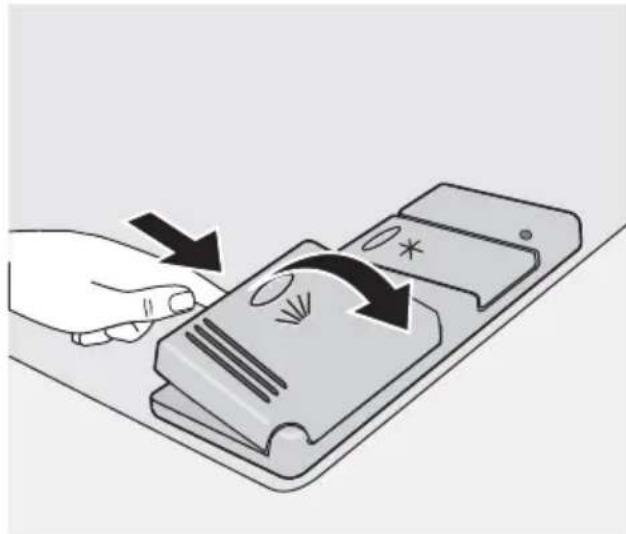

• Füllen Sie Reinigungsmittel ein.
• Wahlen Sie ein für Besteck und Geschirr geeignetes Spulprogramm.
• Starten Sie das Spülprogramm.

Hilfreiche Hinweise und Tipps

Schwämme, Putzlappen und Gegenstände, die Wasser aufsaugen,)dürfen nicht im Geschirrspüler gereinigt werden.

Vor dem Laden des Geschirrs: Speisereste und Abfall entfern.
- Töppe mit angebrannten Speiseresten einweichen

• Beachten Sie beim Laden des Geschirrs und Bestecks folgenden:

Geschirr und Besteck dürfen nicht die Drehung der Sprüharme behindern.
- HohlgefäBe mit der Öffnung nach unten einlagen, so dass sich in den Behältern kein Wasser ansmeln kann.
- Geschirr und Besteckteile)durfen nicht ineinander liegen oder sich gegenseitig abdecken.
- Gläser dürfen sich zur Vermeidung von Bruchschäden nicht berühren.
- Kleine Gegenstände in den Besteck-korb legen.

• Kunststoffgeschirr und Töppe mit Antihaft-beschichtung neigen dazu, Wassertropfen zurückzuhalten; diese Art Geschirr trocknet deshalb schlechter als Porzellan und Edelstahl.

• Leichte Gegenstände (Kunststoffschüssein usw.) so im Oberkorb anordnen, dass sie nicht verrutschen können.

Folgendes Geschirr und Besteck ist zum Reinigen im Geschirrspüller ungeeignet: beschrankt geeignet:

• Besteck mit Holz-, Horn-, Porzellan- oder Perlmuttgriffen.
• Nicht hitzebestandige Kunststoffeile.
• Alteres Besteck, dessen Klebeverbindungen temperaturempfindlich sind.
  Gekleble Geschirr- oder Besteckteile.
  Zinn-bzw.Kupfergegenstände.
• Bleikristallglas.
• Rostempfindliche Stahlteile.
• Frühstücksbrettchen.

• Gegenstände aus Kunstfasern.

• Reinigen Sie Steingut nur dann im Geschirrspüler, wenn es vom Hersteller als geschirrspülerfest deklariert wird.

• Glasierte Muster können bei früfigem Spulen ihren Glanz verlieren.
• Silber- und Aluminiumteile neigen zu Verfarbungen: Speisereste wie Eiweiß, Eigelb und Senf verfürben Silber und hinterlassen darauf oft Flecken. Entfernen Sie dazu noch Speisereste von Silberbesteck, wenn es nicht那么简单 nach dem Gebrauch gesetzt wird.

Laden von Bestek und Geschirr

Unterkorb

Der Unterkorb ist zur Aufnahme von Kochtopfen, Deckeln, Tellern, Salatschusseln, Besteck usw. bestimmt.

Ordnen Sie Servierplatten und große Deckel um den Korbrand an; achten Sie darauf, dass die Sprüharme nicht behindert werden.

Die Stachelreihen des Unterkorbs können zum Laden von Töpfen, Pfannen und Schüsseln flach umgeklapt werden.

Besteckkorb

Messer mit langer Klinge in aufrechter Stellung stellen eine potentielle Gefahr dar. Langes und/oder scharfes Besteck wie Tranchiermesser mussen waagerecht in den Oberkorb gelegt werden. Seien Sie vorsichtig beim Laden oder Herausnahmen von scharfen Gegenständen wie Messern.

Gabeln und Löffel in den Herausnehmbaren Besteckkorb stellen; bzw. solten die Griffe der Gabeln nach unter und die Griffe der Messer nach oben gerichtet sein.

Falls die Griffe auf der Unterseite aus dem Korb ragen und den unteren Sprüharm behindern, das Besteck mit nach oben gerichtetem Griff laden.

Mischen Sie Löffel mit anderen Besteck, so können sie nicht zusammenleben.

Benutzen Sieitte fur optimale Ergebnisse das mitgelieferte Besteckgitter (wenn dies die GroBe und Abmessungen des Bestecks erlauben).

Oberkorb

Der Oberkorb ist zur Aufnahme von Tellern (Dessertellern, Untertassen, Esstellern bis zu 24 cm Durchmesser), Salatschüsseln, Tassen und Glasern bestimmt.

Ordnen Sie das Geschirr auf und unter den Tassenreihen an, so dass das Wasser die Oberflächen aller Geschirrteile erreicht.

Langstielige Gläser können umgedreht in die Tassenablagen gestellt werden.

Für große Gegenstände können die Tassenablagen umgeklapt werden.

Vergewissem Sie sich vor dem Schlieben der Tur, dass die Spruharme beim Drehen nicht durch Geschirr befindert werden.

Höhenverstellung des Oberkorbs

Sehr große Platten können zum Spulen in den Unterkorb geladen werden, nachdem der Oberkorb auf die obere Position angehoben worden ist.

Maximale Geschirrhöhe im Unterkorb
Bei angehobenem Oberkorb	33 cm
Bei abgesenktem Oberkorb	29 cm

So bringen Sie den Korb in die obere Position:

1. Den Korb bis zum Anschlag Herausziehen.
2. Den Korb auf beiden Seiten vorsichtig anheben, bis der Mechanismus einrastet und die Lage des Korbs stabil ist.

Gehen Sie wie folgt vor, um den Korb wieder in die ursprüngliche Position zu bringen:

Gebrauch von Spülmittel

i Verwenden Sie ausschließlich Reinigungsmittel für Geschirrspulmaschinen. Befolgen Sie die Herstellerangaben für Dosierung und Aufbewährung auf den Packungen.
Die Verwendung der richtigen Dosierung der Reinigungsmittel tragt zum Schutz der Umwelt bei.

Füllen Sie Reiniger ein

1. Offnen Sie den Deckel.

1. Füllen Sie den Behälter für Reinigungsmittel (1) mit Reiniger. Achten Sie auf die Dosiermarkierungen: 20 = ca 20 g Reiniger 30 = ca 30 g Reiniger.

2. Den Korb bis zum Anschlag Herausziehen.

3. Den Korb auf beiden Seiten vorsichtig anheben und aufsetzen, bis der Mechanismus einrastet.

i Verstellen Sie die Korbhöhe nie nur auf einer Seite Die Tassenauflagen konnen beim Korb in der oberen Position nicht benutzt werden.
Schlieben Sie nach dem Beladen immer die Tur des Geschirrspulers; eine offene Tur stellt stets eine Unfallgefahr dar.

1. Bei Programmen mit Vorspulien zusätzlichen Reiniger (5 / 10g) in die Vorspulkammer (2) fullen.
   Dieser Reiniger wird in der Vorspulphase verwendet.
   Verwendung von Reinigertabs; Legen Sie die Tabletten in das Fach (1)

1. SchlieBen Sie den Deckel und drucken Sieihn an, bis er einrastet.

Reinigertabletten der verschiedenen Hersteller lose n sich mit underschiedlicher Schnelligkeit auf. Einige Reinigertabletten erreichen aus thisem Grund nicht ihre volle Waschkraft bei kurzen Spulprogrammen. Benutzen Sie daher bei Verwendung von Reinigungstabletten langere Spulprogramme, um sieher zu sein, dass alle Reinigungsmittelreste beseitigt werden.

Funktion "Multi-tab"

Dieser Geschirrspüler ist mit der Funktion "Multitab" ausgerüstet, die die Verwendung von "Multitab" Kombi-Reinigungstabletten gestattet.

Bei diesen Produkten handelt es sich um Reiniger mit kombinierten Reinigungsa-, Klarspul- und Salzfunktionen. Je nach Art der verwendeten Tabletten ("3 in 1", "4 in 1", "5 in 1" usw.) können sie auch andere Zusätze enthalten.

Stellen Sie sicher, dass diese Reinigungstabletten für ihre Wasserhärte geeignet sind.
Siehe hierzu die Herstellerangaben.

Nach der Auswahl bleibt diese Funktion auch für die folgenden Spulprogramme eingeschaltet.

Bei der Anzahl dieser Funktion wird der Zufluss von Klarspüler und Salz von den betreffenden Behältern automatisch gespert; die Kontrollampen für Klarspüler und Salz sind ebenfalls ausgeschelt.

Wenn Sie die "Funktion Multitab" verwenden, kann sich die Dauer des Spulprogramms ändern.

Ein-/Abschalten der Funktion "Multitab" vor dem Beginn eines Spülprogramms. Nach dem Programmstart kann die Funktion "Multitab" NICTM mehr geändert werden. Wenn Sie die "Funktion Multitab" Löschen möchten, müssen Sie zunachst die Programmeinstellung Löschen und danach die "Funktion Multitab" abschalten. In dieser Fall müssen Sie ein Spülprogramm (und die gewünschten Optionen) neu einstellen.

Ein-/Abschalten der Funktion Multitab

Drücken Sie gleichzeitig die beiden Multitab-Tasten (Funktionstasten D und E) und halten Sie sie solange gedrückt, bis die Kontrollampe der Funktion Multitab aufleuchtet. Dies zeigt an, dass die Funktion aktiv ist.

Zum Abschalten der Funktion die gleichen Tasten nochmals drücken, bis die Kontrollampe des Symbols der Funktion "Multitab" erlischt.

Sollte das Geschirr nicht trocken genug sein, empfehlen wir Folgenden:

1. Fullen Sie den Klarspuldosierer mit Klarspuler auf.
2. Schalten Sie den Klarspuldosierer ein.
3. Bringen Sie den Klarspuldosierer in Stellung 2.
4. Das Ein-/Abschalten des Klarspuldosierers ist nur bei aktiver Funktion Multitab möglich.

Ein-/Abschalten des Klarspulmitteldosierers

1. Drücken Sie die Ein-/Aus-Taste. Der Geschirrspüler muss sich im Einstellmodus befinden.
2. Drücken Sie gleichzeitig die Funktionstasten B und C und halten Sie sie solange gedrückt, bis die Kontrollampen der Funktionstasten A, B und C zu blinken beginnen.
3. Drücken Sie Funktionstaste B. Die Kontrollampen der Funktionstasten A und C

erlösen, während die Kontrollampeder Funktionstaste B Weiterhin blinkt.

1. Drücken Sie zum Einsatzen des Klarspuldosierers erneut Taste B. Die Kontrollampe Programmende leuchtet auf und zeigt damit an, dass der Klarspuldosierer eingeschaltet wurde.
2. Schalten Sie mit der Ein-/Aus-Taste den Geschirrspüler aus, um die ausgewählten Optionen zu speichern.
3. Führer Sie zum Abschalten der Klarsprüldosierung die vorangehenden Anweisungen aus, bis die Kontrollampe Proprogrammende erlischt.

i Wenn Sie sich dafür entscheiden, wiedernormale Reinigungsmitteln

zu verwenden, vergessen Sieitte nicht:

1. Die Funktion "Multitab" abzuschalten.
2. Den Klarspüler- und Salzbehälter wieder zu fällen.
3. Die Wasserhärte auf die höchste Härtestufe einzustellen und 1 normalen Spülgang ohne Geschirr auszuführen.
4. Die Wasserhärte entsprechend der Wasserhärte Ihres Gebietes einzustellen.
5. Einstellung der Klarspuldosierung.

Auswahlen und Starten eines Spülprogramms

Wahlen Sie das Spulprogramm und die Zeitvorwahr bei etwas geöffneter Tur. Der Programmstart oder der Ablauf der Zeitvorwahr setzen erst nach dem Schlieben der Tur ein. Bis dahin können die Einstellungen noch geändert werden

1. Kontrollieren Sie, dass die Körbe richtig beladen sind und die Sprüharme beim Drehen nicht behindiert werden.
2. Vergewissern Sie sich, dass der Wasserhahn geöffnet ist.
3. Drücken Sie die Ein-/Aus-Taste. Der Geschirrspüler muss sich im Einstellmodus befinden.
4. Drücken Sie die Taste des gewünschten Programms (siehe die Tabelle "Spülprogramme"). Die Kontrollampe des ausgewählten Programms leuchtet auf. Schließen Sie die Tur des Geschirrspuliers; das Programm startet automatisch.

Einstellen und Starten des Programms mit der Zeitvorwahr

1. Nachdem Sie das Spülprogramm ausgewählten haben, drücken Sie die Zeitvora-wahltaste für die Zeitverzögerung, bis die Kontrollampe für die gewünschte Anzahl an Stunden (3, 6, 9 Stunden) blinkt.
2. Schließen Sie die Tur des Geschirrspuliers. Der Ablauf der Zeitvorwahr beginnt jetzt automatisch.

3. Der Ablauf der Zeitvorwahr wird in 3 Stunden-Schritten heruntergebnigt.

4. Nach Ablauf der Zeitvorwahr beginnt das Spulprogramm automatisch.

i Das Offnen der Tur unterbricht den Ablauf der Zeitvorwahl. Schlieben Sie die Tur des Geschirrspulers; der Ablauf der Zeitvorwahl wird jetzt an dem Punkt fortgesetzt, an dem er unterbrochen wurde.
! Warning! Unterbrechen oder löschen Sie ein laufendes Spülprogramm NUR, wenn es absolut notwendig ist. Achtung! Beim Offnen der Tur kann keinher Dampf entweichen. Offnen Sie die Tur vorsichtig.

Unterbrechen eines laufenden Spulprogramms

• Öffnen Sie die Tür des Geschirrspulers; das Programm hält an. Schreiben Sie die Tür des Geschirrspulers; das Programm wird an dem Punkt fortgesetzt, an dem es unterbrochen wurde.

Abbrechen eines laufenden Spülprogramms oder einer laufenden Zeitvorwahr

• Drücken Sie gleichzeitig die beiden Funktionstaten B und C solange, bis alle Kontrollampen der Programmwahltasten leuchten.

• Wenn Sie eine Zeitvorwahr ausschalten, wird damit auch die Auswahl des Spulprogramms aufgehoben. In dieser Fall mussen Sie das Spulprogramm erneut einstellen.

• Soll ein neues Spulprogramm gewählt werden, kontrollieren Sie, ob der Reinigungsmittelbehälter gefüllt ist.

Endespulprogramms

• Der Geschirrspüler stoppt automatisch, und ein Signatton zeigt das Ende des Spülprogramms an.

• Öffnen Sie die Tür des Geschirrspulers.
  Die Kontrollampe Programmende leuchtet.
  Die Kontrollampe des soeben beendeten Programms leuchtet weiter.

• Schalten Sie den Geschirrspüler aus.

Entladen des Geschirrspulers

• Heiβes Geschirr ist stoßempfindlich. Lassen Sie daher das Geschirr abkühlen, bevor Sie es aus dem Gerät entnehmer.
• Entladen Sie zuerst den Unter- und dann den Oberkorb; dadurch wird vermieden, dass Wasser vom Oberkorb auf das Geschirr im Unterkorb tropf.
• Auf den Wänden und der Tür des Geschirrspulers kann sich Kondenswasser

absetzen, da sich Edelstahl schneller als Geschirr abkühlt.

i Nach dem Ende des Spulprogramms sollen Sie den Netzstecker des Gerätesziehen und den Wasserhahn schreiben.

Spulprogramme

Programm	Grad der Ver-schmut-zung	Art der Bela-dung	Programmbeschreibung
70°	Stark ver-schmutzt	Geschirr, Be-stech, Töpfe und Pfannen	VorsprülenHauptspülgang bis zu 70°C2 ZwischenklarspülgängeKlarsprülenTrocknen
65°	Normal ver-schmutzt	Geschirr, Be-stech, Töpfe und Pfannen	VorsprülenHauptspülgang bis zu 65°C1 ZwischenklarspülgangKlarsprülenTrocknen
65° für 30 Minuten1)	Normal /leicht ver-schmutzt	Geschirr undBesteck	Hauptspülgang bis zu 65°CKlarsprülen
50°2)	Normal ver-schmutzt	Geschirr undBesteck	VorsprülenHauptspülgang bis zu 50°C1 ZwischenklarspülgangKlarsprülenTrocknen
45°	Normal ver-schmutzt	Empfindliches Geschirr und Gläser	Hauptspülgang bis zu 45°C1 ZwischenklarspülgangKlarspüssenTrocknen

1) Ideal, wenn der Geschirrspulier nur teilweise beladen ist. Dies ist das perfekte tägliche Spulprogramm für eine 4-köpfige Familie, die lediglich das Frühstücks- und Abendessensgeschirr sowie Besteck spulen möchte.
2) Testprogramm für Prüfinsitute

Verbrauchswerte
Programm Programmmdauer(in Minuten)		Energieverbrauch(in kWh)	Wasserverbrauch(in Litern)
70°	80 - 90 1,6- 1,8	22 - 24
65°	90 - 100 1,4 - 1,6	18 - 20
65° für 30 Minuten	30 0,9 9
50° 1)	150 - 160 1,0 - 1,1	14 - 16
45° halten	60 - 70 0,8 - 0,9	14 - 15

1) Testprogramm für Prüfinsitute
Die Verbrauchswerte sind Richtwerte, die von dem Druck und der Temperatur des Wassers, den Schwankungen der

Stromversorgung und der Geschirrmenge abhängen.

Reinigung und Pflege

Filterreinigung

Die Filter mussen regelmäßig kontrolliert und gereinigt werden. Schmutzige Filter beeinträchtigen das Spulergebnis.

Warning! Vergewissern Sie sich vom dem Reinigen der Filter, dass die Maschine ausgeschaltet ist.

1. Öffnen Sie die Tur und entfern den Unterkorb.
2. Das Filtersystem des Geschirrspulers umfasst einen Grobfilter (A), einen Mikrofilter (B) und ein Filtersieb. Entriegeln Sie das Filtersystem mit dem Griff des Mikrofilters.

Drehen Sie den Griff um 1/4 Umrechnung nach links undziehen Sie das Filtersystem heraus

3.

1. Fassen Sie den Grobfilter (A) am Handgriff undziehen Sie ihn aus dem Mikrofilter (B).
2. Reinigen Sie alle Filter sorgfältig unter flieBendem Wasser.
3. Nehmen Sie das Filtersieb aus dem Spülraumboden und reinigen Sie beiden Seiten sorgfältig.
4. Setzen Sie das Filtersieb wieder in den Spülraumboden ein und stellen Sie sicher, dass es perfekt unter den beiden Schieren sitzt (C).

1. Setzen Sie den Grobfilter (A) in den Mikrofilter (B) ein und drücken Sie die beiden Filter zusammen.
2. Das Filtersystem einsetzen und durch Drehen des Griffs nach rechts bis zum Anschlag verriegeln. Achten Sie darauf, dass das Filtersieb nicht über den Spul-raumboden hervorragt.

Benutzen Sie den Geschirrspüller NIEMALS ohne die Filter. Falsches Einsetzen der Filter führt zu schlechten Spülergebnissen und kann Schäden am Gerät verursachen.
i Versuchen Sie NIE, die Spruharme auszubauen.

Eventuell durch Schmutz verstopfte Loocher der Spruharme mit einem Partystick reinigen.

Reinigung der Außenseiten

Reinigen Sie die AuBenseiten und die Bedienblende des Gerates mit einem weichen feuchten Tuch. Benutzen Sie bei Bedarf nur neutrale Reinigungsmittel. Benutzen Sie keine Scheuermittel, Metalschwammchen oder Lösungsmittel (Azeton, Trichloräthylen usw.).

Reinigung des Geräteinneren

Reinigen Sie die Gummidichtungen der Turen und des Reinigungsmittel- und Klarsprücherbehalters regelmäß mit einem feuchten Tuch.

Alle 3 Monate sollen Sie das Spulprogramm für stark verschutztes Geschirr ohne Geschirr, aber mit Verwendung von Spulmitteln ausführten.

Längerer Gerätestillstand

Vor einem längerem Stillstand des Geschirrspulers sollen Sie folgende Vorsichtsmaßnahmen ergreifen:

1. Ziehen Sie den Netzstecker und schlieben Sie den Wasserhahn.
2. Offnen Sie die Tur einen Spaltbreit, um dem Entstehen unangenehmer Gerüche vorzubeugen.
3. Reinigen Sie das Geräteinnere.

Frostschutzmaßnahmen

Stellen Sie den Geschirrspüller nicht in einem Raum auf, in dem die Temperatur unter 0^ absinkt. Soltte dies nicht vermeidbar sein, die Maschine entleeren, die Geräte tür schlieben, den Wasserzulaufschlauch entfernen und entleeren.

Transport des Gerätes

Halten Sie sich bei einem Transport des Gerätes (Umzug usw.) an folgende Anweisungen:

1. Netzsteckerziehen.
2. Den Wasserhahn schlieben.
3. Den Wasserzulauf- und den Ablaufschauch abnehmer.
4. Ziehen Sie das Gerät zusammen mit den Schläuchen hereus.

Lassen Sie das Gerät beim Transport nicht umkippen.

Was tun, wenn ...

Der Geschirrspüler startet nicht oder hält während des Betriebs an. Einige Störungen können durch nachlüssige Instandhaltung oder Versehen bedingt sein und mit Hilfe der in der folgenden Tabelle be

schriebenen Hinweise ohne Hilfe des Kundendienstes behoben werden.
Schalten Sie den Geschirrspüler ab, öffnen Sie die Tür und führen Sie folgende Kontrollen durch.

Fehlercodes und Störungsanzeige	Mögliche Ursachen und Abhilfe
Die Kontrollampe für das laufende Programm blinkt ständigDie Kontrollampe Programmende blinkt 1 Malakustische SignalabfolgeDer Geschirrspüler füllt kein Wasser ein	Der Wasserhahn ist blockiert oder durch Kal-kablagerungen verstopft.Den Wasserhahn reinigen.Der Wasserhahn ist geschlossen.Drehen Sie den Wasserhahn auf.Der Filter (soweit vorhanden) in der Schlauch-verschraubung des Wasserzulaufs ist verstopft.Reinigen Sie den Filter.Der Wasserzulaufschlauch ist nicht richtig ver-legt oder gequetscht.Den Anschluss des Ablaufschlauchs kontrollie-ren.
Die Kontrollampe für das laufende Programm blinkt ständigDie Kontrollampe Programmende blinkt 2 Malakustische SignalabfolgeDer Geschirrspüler pumpt nicht ab	Der Siphon ist verstopft.Den Siphon reinigen.Der Wasserzulaufschlauch ist nicht richtig ver-legt oder geknickt oder gequetscht.Den Anschluss des Ablaufschlauchs kontrollie-ren.
Die Kontrollampe für das laufende Programm blinkt ständigDie Kontrollampe für Programmende blinkt 3 Malakustische SignalabfolgeDie Aquasafe-Einrichtung ist ausgelöst	Schließen Sie den Wasserhahn und wenden Sie sich an den lokalen Kundendienst.
Störung möglichches Ursachen und Abhilfe
Das Programm startet nicht	• Tür des Geschirrspulfers nicht richtig geschlossen. Schließen Sie die Tür des Geschirrspulfers. Netzstecker nicht eingesteckt. Netzstecker einstecken • Die Sicherung der Hausinstallation ist durchge-brannt. Sicherung ersetzen. Zeitvorwahr eingestellt. Löschen Sie die Zeitvorwahr, wenn das Ge-schIRR sofort gewaschen werden soll.
Schreiben Sie nach diesen Kontrollen die Tür des Geschirrspulfers und schalten Sie das Gerät ein. Das Programm wird an dem Punkt fortge-setzt, an dem es unterbrochen wurde. Wenden Sie sich an den Kundendienst, wenn die Störung fortbesteht oder erneut auftritt. Sollten Fehler auftreten, die nicht in der o. a. Tabelle behandelt werden, rufen Sieitte den Kundendienst. Wenden Sie sichitte an den Kundendienst und machen Sie folgende Angaben: Modell	(Mod.), Produktnummer (PNC) und Serien-nummer (S.N.). These Daten sind aus dem Typenschild auf der Seite der Geschirrspuliert für ersichtlich. Notieren Sie diese Nummern hier, um sie stets bei Bedarf zur Hand zu haben: Modell (Mod.): ... Produkt-Nummer (PNC) ... Serien-Nr. (S.N.): ...
Das Spülergebnis ist nicht zufriedenstellend
Das Geschirrr ist nicht sauber	• Wahl eines falschen Spülprogramms. • Das Geschirrr ist so eingestellt, dass nicht alle Teile gut von Wasser umspüt werden. Die Körbe dürfen nicht überladen werden. • Falsche Beladung befindet die Drehung der Sprüharme. • Die Filter im Spülraumboden sind verstopf oder falsch eingesetzt. • Zu hohe oder zu geringe Reinigungsmitteldosierung. • Kalkbeläge auf dem Geschirr können folgende Ursache haben; der Salz-behälter ist leer oder falsche Einstellung des Wasserenthärters. • Ablaufschlauch falsch verlegt. • Verschlusskappe des Salzbehälters nicht richtig geschlossen.
Das Geschirrr ist Nass und glanzlos	• Es wurde kein Klarspüler verwendet. • Der Behälter für Klarspüler ist leer.
Schlieren, Streifen, milchige Flecken oder blauschim-mernder Belag auf Gläsern und Ge-schIRR	• Klarspülerdosierung reduzieren.
Eingetrocknete Wassertropfen auf Gläsern und Ge-schIRR	• Klarspülerdosierung erhöhen. • Die Ursache kann beim Reinigungsmittel liegen.itte wenden Sie sich an den Kundendienst des Reinigungsmittel-Herstellers.

Wenn die Störungen nach diesen Kontrollen fortbestehen, wenden Sie sich an den Kundendienst.

Technische Daten

Abmessungen Breite	HöheTiefe	59,6 cm81,8 - 87,8 cm55,5 cm
Elektrischer Anschluss - Anschlussspannung - Gesamtleistung - Sicherung	Die Daten der elektrischen Anschlusswerte befinden sich auf dem Typenschild an der Innenseite der Geschirrspülertür.
Wasserdruck Mindestdruck	Höchstdruck	0,5 bar (0,05 MPa)8 bar (0,8 MPa)
Fassungsvermögen 12 Maßgedecke

Hinweise für Prüfinsitute

Die Prüfung muss nach EN 60704 bei voller Beladung mit dem Testprogramm (siehe Tabelle "Verbrauchswerte") durchgeführt werden.

Die Prüfung muss nach EN 50242 mit vollem Salz- und Klarspulerbehälter und mit dem Testprogramm (siehe "Verbrauchswerte") durchgeführt werden.

Volle Beladung: 12 Maßgedecke
Reinigungsmitteldosierung: 5 g + 25 g (Typ B)
Klarsprüinstellung Position 4 (Typ III)

Anordnung des Oberkorbs

Tassenauflagen: Stellung A

Anordnung des Unterkorbs

Anordnung des Besteckkorbs

Gerät aufstellen

! Warning! Der elektrische Anschluss des Gerätes und alle sonstigen Installationsarbeiten dürfen nur von qualifizierten Elektrikern und Installaturen ausgeführrt werden.

Entfernen Sie vor dem Aufstellen der Maschine das gesamte Verpackungsmaterial.

Das Gerät möglichst in der Höhe eines Wasserhahns und eines Wasserablaufs aufstellen.

Der Geschirrspüler ist zum Einbau unter einer Kuchen-Arbeitsplatte bestimmt.

Achtung! Halten Sie sich für den Einbau des Geschirrspulers und der Anbauplate strikt an die Anweisungen auf der beiliegenden Schablone.

Es sind keine Luftungsöffnungen für den Geschirrspüler erforderlich, sondern nur Durchführungen für den Wasserzulauf- und den Ablaufschlauch und das Netzkabel.

Der Geschirrspüler ist mit hohenverstellbaren Füssen ausgestattet.

Bei allen Arbeiten, die den Zugang zu den inneren Bauteilen erfordern, muss zuvor der Netzstecker gezogen werden.

Wasseranschluss

Wasserzuleitung

Das Gerät kann mit Warmwasser (max. 60^ ) wie auch mit Kaltwasser gespeist werden.

Stellen Sie vor dem Einbau des Geschirrspulers in die Kuchenzeile sicher, dass der Wasser-, der Ablaufschlauch und das Netzkabel weder geknicht noch gequetscht werden.

Fixieren des Geschirrspulers

Der Geschirrspüler muss gegen unbeabsichtigtes Kippen geschützt werden.

Aus thisem Grund ist Sicherzustellen, dass die Arbeitsplatte, unter die der Geschirrspüler eingeschoben wird, ordnungsgemäß und safer (an benachbarten Kuchenschränken/möbeln usw.) befestigt ist.

Ausbrichten

Korrektes Ausrichten ist die Voraussetzung darauf, dass die Tur Wasserdicht schlieBt.

Bei richtiger Ausrichtung darf die Tur beim Öffnen auf keiner Seite des Kuchenmöbels anstoßen.

Die Geräteausrichtung ggf. durch Anziehen oder Lockern der Stellfübe nachstellen.

Mit einer Warmwasserversorgung konnen Sie unter Umständen deutlich Energie sparen. Allerdings kommt es darauf darauf an, wie das Warmwasser aufbereitet wird. (Wir

empfehlen alternative Energiequellen, die besonderss umweltfreundlich sind wie zum Beispiel Solar- bzw. Photovoltaikanlagen oder Windenergie).

Wenn Sie den Anschluss selbst durchführten: die Kopplungsmutter des Wassereinlaufschlauchs des Gerätes ist für ein Rohrgewinde 3/4" ausgelegt oder für spezielle Schnellkupplungen wie zum Beispiel Press-Block. Der Wasserdruck muss innerhalb des in den "Technischen Daten" aufgeführten Bereichs liegen. Ihr Wasserwerk kann Sie über die durchschnittlichen Druckwerte in Imrem Gebiet informieren.

Der Wasserzulaufschlauch damit beim Anschluss nicht geknicht, gequetscht oder verdreht werden.

Dieses Gerät besitzt einen Zulauf- und Ablaufschlauch, die nach rechts oder links verlegt werden konnen, um die Installation mit der Klemmutter zu erreichtern. Die

Klemmutter muss zur Vermeidung von Lecks richtig angebracht werden.

Achtung! NICHT alle Geschirrspulermodelle werden mit Zulauf- und Ablaufschlauchen mit einer Klemmutter geleifert. In thisem Fall ist die genannte Verlegung nicht möglich.

Falls das Gerät mit neuen oder lange Zeit nicht benutzten Schläuchen angeschlossen wird, halten Sieitte vor dem Anschluss des Zulaufschlauchs eine Minute lang Wasser durch diesen fließen.

i BENUTZEN Sie KEINE Anschlusschläuche von Altgeräten.
i Das Gerät ist mit einer Sicherheitsvorrichtung versehen, die verhindert, dass das im Geschirrspüller verwendete Wasser in das Trinkwassersystem zusücklaufen kann. Das Gerät entspricht den gültigen Vorschriften für Installationsarbeiten.

Wasserschlauch mit Sicherheitsventil

Nach dem Anschluss des doppelwandigen Wasserschlauchs befindet sich das Sicherheitsventil in der Höhe des Wasserhahns. Der Wasserschlauch steht davon nur während der Versorgung des Geschirrspulers unter Druck. Sobald der Wasserschlauch zu lecken beginnt, unterbricht das Sicherheitsventil die Wasserversorgung.

Berücksichtigten Sie bei der Verlegung des Wasserschlauchs:

• Das Elektrokabel des Sicherheitsventils befindet sich in dem doppelwandigen Wasserschlauch. Den Wasserschlauch oder das Sicherheitsventil nicht in Wasser tauchen.
• Ziehen Sie sofort den Netzstecker, wenn der Wasserschlauch oder das Sicherheitsventil beschädigt ist.
• Ein Zulaufschlauch mit Sicherheitsventil darf nur von einer Fachkraft des Kunden-dienstes ersetzt werden.

! Warnung! Gefährliche Spannung

Anschluss des Ablaufschlauchs

Das Ende des Ablaufschlauchs kann wie folgt angeschlossen werden:

1. An einen Siphon; bzw. den Schlauch an der Unterseite der Arbeitsplatte befestigen. Dadurch wird verhindert, dass Abwasser aus dem Siphon in das Gerät zurückfließen kann.
2. An ein Standrohr mit Entlüftungsöffnung und Innendurchmesser von mindestens 4 cm.

Der Abwasseranschluss muss sich in einer Höhe von maximal 60 cm vom Boden des Geschirrspulers befinden.

Der Ablaufschlauch kann nach rechts oder links verlegt werden

Stellen Sie sicher, dass der Ablaufschlauch nicht geknicht oder gequetscht wird, da das den Wasserablauf befindern kann.

Der Spülbeckenstöpselarfwährend des Abpumpensdes Gerätes nicht eingesetzt sein,da dadurch das Wasser wieder in die Maschine gesaugt werden kann.

Die Gesamtlänge des Ablaufschlauchs einschließlich einer eventuellen Veränderung darf nicht mehr als 4 Meter betragen. Ebensoarf der Innendurchmesser der Verbindungen für den Anschluss an den Ablauf nicht kleiner sein als der Durchmesser des eingesetzten Schlauchs.

Ebensoarf der Innendurchmesser der Verbindungen fur den Anschluss an den Ablauf nichtkleiner sein als der Durchmesser des eingesetzten Schlauchs.

Wenn der Ablaufschlauch an einen Siphon angeschlossen wird, muss die gesamte Kunststoffmembran (A) entfernt werden. Wird die Membran nicht entfernt, kann der Ablaufschlauch im Laufe der Zeit durch eventuelle Ablagerungen von Speiseresten im Siphon verstopt werden

i Unsere Geräte verfugen über eine Sicherheitsseinrichtung, die den Rückfluss von Schmutzwasser in die Maschine verhindert. Falls der Siphon ihrer Spüle mit einem "Rückschlagventil" ausgestatt ist, kann dadurch der Ablauf Ihres Geschirrspulers beeinträchtigt werden. Sie sollen das Ventil davon entfern.

i Zur Vermeidung von Undichtigkeiten messen die Wasseranschlusse vollkommen dicht sein.

Elektrischer Anschluss

Warning! Die

Sicherheitsbestimmungenschreiben die Erdung des Gerätesverbindlich vor.

Stellen Sie vor der ersten Benutzung des Gerätes sicher, dass die Netzspannung und -frequenz mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen. Die Nennwerte der Sicherung sind ebenfls aus dem Typenschild ersichtlich

Benutzen Sie für den Netzstecker immer eine berührungssichere Steckdose.

Vielfachsteckdosen, Steckverbinder und Verlangerungskabel dürfen nicht verwendet werden. Es besteht Brandgebung durch Überhitzung. Lassen Sie ggf. die Steckdose versehen. Wenden Sie sich für einen eventuellen Austausch des Netzkabels an den Kundendienst.

Der Stecker muss auch nach der Installation des Geschirrspulers zugänglich sein.

Um das Netzkabel von der Steckdose zu trennen,ziehen Sie stets am Netzstecker. Niemals am Netzkabelziehen.

Der Hersteller übernimmt keine Haftung für Unfälle, die aus der Miss

achtung dieser Vorschrift entstehen sollten.

Umwelttipps

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diesen Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen these Produkte schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling这些东西 erhalten Sie von ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Verpackungsmaterial

Das Verpackungsmaterial ist umweltfreundlich und recyclelbar. Kunststoffeile sind mit

internationalen Abkürzungen wie z. B. >PE<, >PS< usw. gekennzeichnet. Entsorgen Sie das Verpackungsmaterial entsprechend ihrer Kennzeichnung bei den communalen Entsorgungsstellen in den darauf vorgesehen Sammelbehältern.

Warning! Vor der Entsorgung von Altgeräten:

• Netzsteckerziehen.
• Das Netzkabel abtrennen und entsorgen.
• Das Turschloss entfern. Damit verhindern Sie, dass spielende Kinder sich einschlieben und gefährden konnen.

Inhoud

Technische gegevens 42

Elektronisch instellen

wwwprogress-hausgeraete.de
