GEBRUIKSAANWIJZING P76SS BAUMATIC

Voor toekomstige referentie gelieve onderstaande informatatie in te vullen dat op de Rating Plaat kan gezonden worden en de datum van aankoop zoals vermeld op de aankoopfactuur:

Nummer Model

Serie Nummer

Datum van aankoop

INHOUD

ALGEMENE INFORMATIE 4
BELANGRIJKE NOTA - WAARSCHUWINGS - en VEILIGHEIDSINSTRUCTIES 5
GEBRUIKERSINSTRUCTIES 6
INSTRUCTIES VOOR INSTALLATIE 8
ONDERHOUD 11
TECHNISCHE GEGEVENS 11
GARANTIEVOORWAARDEN 12

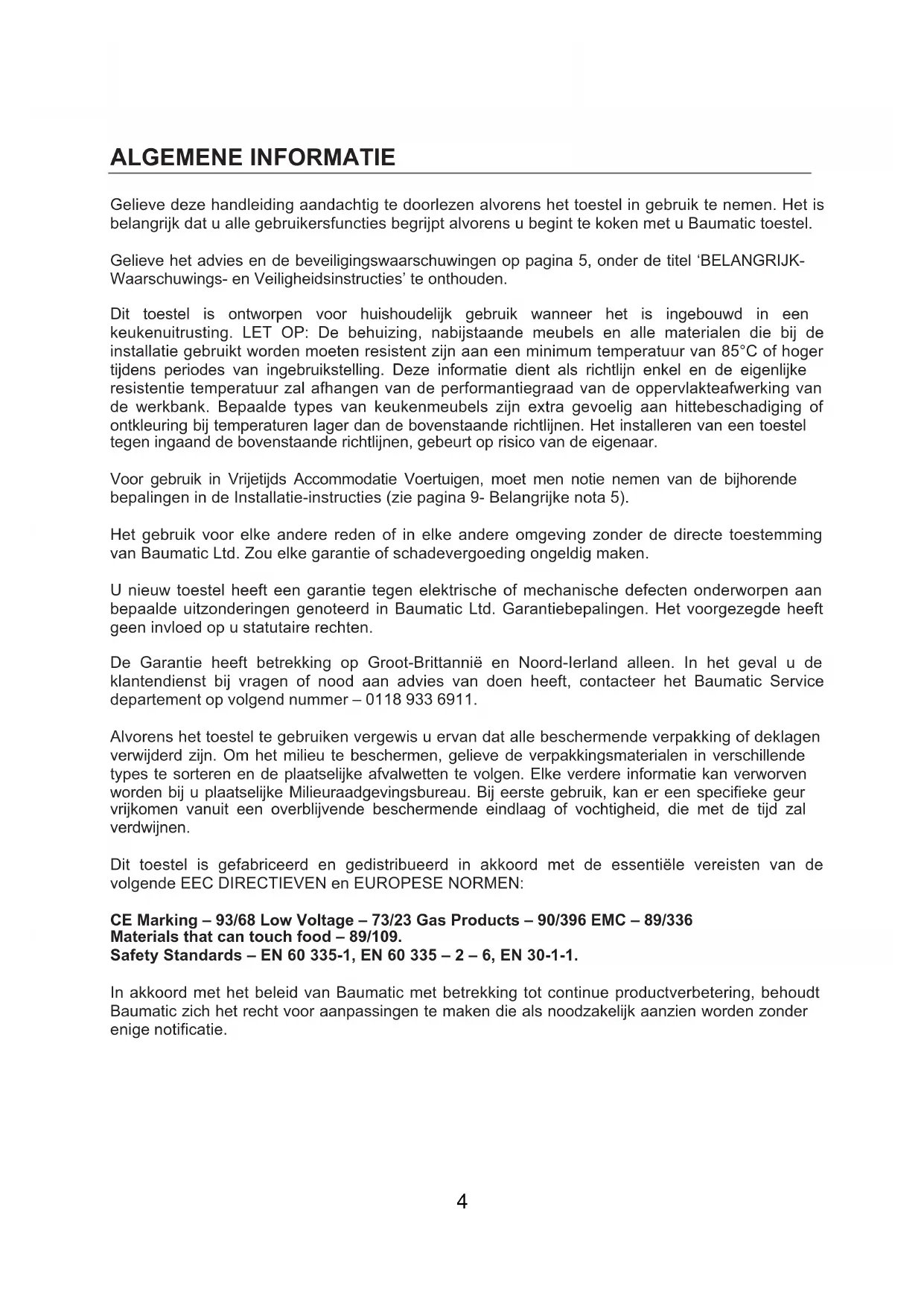

Gelieve deze handleiding aandachtig te doorlezen alvorens het toestel in gebruik te nemen. Het is belangrijk dat u alle gebruikersfuncties begrijpt alvorens u begint te koken met u Baumatic toestel.

Gelieve het advies en de beveiligingswaarschuwingen op pagina 5, onder de titel 'BELANGRIJK-Waarschuwings- en Veiligheidsinstrumentes' te onthouden.

Dit toestel is ontworpen voor huishoudelijk gebruik wanner het is ingebouwd in een keukenuitrusting. LET OP: De behuizing, nabijstaande meubels en alle materialen die bij de installmentie gebruikt worden要去en resilient zich aan een minimum temperatuur van 85^ of hoger tijdens periodes van ingebruikstelling. Deze informatatie dient als richtlij enkel en de eigendijke resistentie temperatuur zal afhangen van de performantiegraad van de oppervlakteafwerking van de werkbank. Bepaalde types van keulenmeubels zich extra gevoelig aan hittebeschadiging of ontkleuring bij temperaturen lager dan de bovenstaande richtlijnen. Het installereren van een toestel gegen ingaand de bovenstaande richtlijnen, gebeurt op risico van de eigenaar.

Voor gebruik in Vrijetijds Accommodatie Voertuigen,要去 men notie nemen van de bijhorende bepalingen in de Installatie-instructies (zie pagina 9-Belangrijkenota 5).

Het gebruik voor elke andere reden of in elke andere omgeving zonder de directe toestemming van Baumatic Ltd. Zou elke garantie of schadevergoeding ongeldig make.

U neueu toestel heeft een garantie gegen elektrische of mechanische defecten onderworpen aan bepaalde uitzonderingen genoteerd in Baumatic Ltd. Garantiebepalingen. Het voorgezegde heeft geen invloed op u statutaire rechten.

De Garantie heeft betrekking op Groot-Brittanniè en Noord-lerland alleen. In het geval u de klantendienst bij vragen of nood aan advies van doe den heeft, contacteer het Baumatic Service departement op volgend nummer - 0118 933 6911.

Alvorens het toestel te gebruiken vergewis u ervan dat alle beschemende verpakking of deklagen verwijderd zijn. Om het milieu te beschermen, gelieve de verpakkingsmaterialen in verschillende types te sorteren en deplaatselijke afvalwetten te volgen. Elke verdere informatatie kan verworven worden bij uplaatselijke Milieuraadgevingsbureau. Bij eerste gebruik, kan er een specifie geur vrijkomen vanuit een overblijvende beschemende eindlaag of vochtigkeit, die met dearend za verdwijnen.

Dit toestel is gefabricieerd en gedistribueerd in akkoord met de essentièle vereisten van de volgende EEC DIRECTIEVEN en EUROPESE NORMEN:

In akkoord met het beleid van Baumatic met betrekking tot continue productverbetering, behoudt Baumatic zich hetrecht voor aanpassingen te make n die alsoodzakelijk aanzien worden zonder enige notificatie.

BELANGRIJKE NOTA - WAARSCHUWINGS - en VEILIGHEIDSINSTRUCTIES

Dit toestel voldoet aan de huidige Europese veiligheidswetgeving, alhoewel Baumatic wenst te beklemtonen dat dit Niet impliciert dat oppervlakten heet worden tijdens gebruik en deze但它 beholden na uitvoering.

Daarom adviseeert Baumatic ten sterkste dat baby's enkle kinere kinderen verhinderd worden om zich in de omgeving van het toestel te begeven of het aan te raken onder elke voorwaarde. Het is van primordiaal belang datjongere familieleden, wonneer zich in de keuken要去en bevinden continu onder nauw toezicht staan. We adviseren ook dat groe voorzichtigheid is geboden tijdens gebruik en schoonmaakoperaties.

Wees zeker dat stelen van pannen.altijd correct gespositioneerd staan om eventueel contact te vermijden.

Laat geen verwarmde olie of vet onbewaakt op risico van brand.

Gebruik pannen met een platte bodem en met de juiste groote voor de verwarmingsoppervakte die in gebruik genomen worden (nooit kleiner).

Laat geen elektrische montages of kabels in contact komen met warme gebieden van het toestel.

Gebruik het toestel Niet voor het opwarmen van ruimtes of om kledij te drogen.

Installer het toestel Niet naast gordijnen of zachte meubels.

OPMERKING: Dit toestel要去 correct geinstalleerd worden door een gekwalificeerd en geschikt bevonden persoon, in overeenkomst met de instructies van de fabrikant. Voor gas installaties,要去 de installerateur Corgi geregisteerd zijn (alle Baumatic ingenieurs waar Corgi geregisteerd) en voor elektrische installations is NICEIC registratie aanbevolen.

Baumatic Ltd. staat elke verantwoordelijkheid af bij verwondingen of schade aan personen ten gevolge van incorrect gebruik of installmente van dit toestel.

Hitte, stoom en vochtigheid zullen ontstaanijdens gebruik, wees op u hoede voor verwondingen en vergewis er u van dat de kamer genoeg is geventileerd. Bij verlangd gebruik kan bijkomende ventilatie nodig zich - Gelieve u Gekwalificeerde Installateur te raadplegen bij twijfel over de nodige hoeveelheid.

Let op: Kijk bij de demontage, het onderhoud en de reiniging van het toestel goed UIT. Het worden aanbevolen geschiktepreventieve maatregelen aan te nemen en beschemmingsmiddelen te gebruiken (handschoenen, enz.)

Deze gebruikersinstrumenties要去en behoenden worden voor toekomstig gebruik en voor gebruik door een persoon die möglichk onbekend is met het toestel.

GEBRUK VAN DE HAARDPLAAT

De symbolen op het contrôlepaneel toont aan welke brander de contrôleknop inschakelt.

Afhankelijk van het model zijn er twee methododes voorhanden om de branders te ontsteken.

1. Auto Ontsteking

Na het indrukken en omdraaien van de geschikte knop gegen wijzers inaar het groe vlam symbol za de onstekingsvonk ingeschakeld worden zo lang als de knop worden ingedrukt. Wanner een vlam is gezormd kan de knop los gelaten worden.

1. Manuele Ontsteking

Na het indrukken en omdraaien van de geschikte knop gegen wijzers inaar het grote vlam symbool, drukt up op de ontstekingsknop die te vinden is op het contropaneel. De ontstekingsvonk za actief zichen zo lang als de knop word ingedrukt. Als een vlam tot stand is gekomen kan u de knop loslaten.

Om de vlam waar wens aan te passen, draait u verder gegen de klok inaar de gewenste instelling tussen de grote enkleine vlam symbolen.

Om de brander uit te zetten, draait u volledig klokswijs.

OPMERKING:

Als een Thermokoppel Veiligheidsapparaat geincorporeerd is in het toestel, is hetoodzakelijk voor de knop om de hele tijd ingedrukt gezchoolen te worden voor een verdereperiode van ongeveer 10 seconden nadat de vlam is tot stand gekomen om de thermokoppel functie tot stand te brengen. Het Veiligheidsapparaat is ontworpen om de gasstroomaar het branderhoofd te stoppen in geval van een vlamuitbraak.

NUTTIGETIPS

Gebruik algid een pan met de juiste diameter met bezelfde of lichtjes grotere diameter dan de vlammenring. De vlam mag nooit groter zichn dan de diameter van de pan. De bodem van de pan moet plat zich en hou, waar maybek, het deksel op de pan tijdens het koken.

Afhankelijk van het model zijn de volgende branders voorzien:

Groot (Snel of Driedubbele Kroon) - voor snelkoken of het koken van große hoeveelheden of vloeistof

Wok - voor snelkoken of het koken van groe hoeveelheden of vloeistof

Medium (Semi-snel) - voor algemeen koken

Small (Hulpfungtie)- voor traag of sudder koken

Vis Ketel - voor gespecialiseerd koken

Alle branders können gevarieerd worden:tussen volledige enlage posities.

WAARSCHUWING

Gebruik geen commerciele sudderhulp aangezien deze overdrevenHSVkten produceren, dat het toestel kan beschadigen.

SCHOONMAKEN VAN HET TOESTEL

Laat het toestel.altijd afkoelen alvorens het schoon te makeen om brandwonden te vermijden.

Gebruik geen bijtende of schurende producten, schuurwol of harde materialen aangezien het de oppervaktelagen kan beschadigen.

Normaal gezien, is het schoonmaking met een zachte doek in warm detergent gedompeld voldoende maar voor hardnekkige vlekken is het volgende aanbevolen:

Glas Email onderdelen - gebruik alleen een schoonmaakproduct aanbevolen voor dit type materiaal.

Brander Onderdelen - verwijder van de brandhaard en dunk gedurende 10 minutes in warmer detergent oplossing. Spoel af en droog verwijl u controleert dat de gaten nicht verstopt zitten en breng opnieuw samen in juiste volgorde.

Dit toestel moet geinstalleerd worden door een competente person overeenkomstig de huidige versie van de volgende UK maatregelen en Veiligheidsstandaarden of overeenkomstige Europese Norm regulaties: OPMERKING: UK wetgeving veronderstelt dat gas toestellen要去en geinstalleerd en hersteld worden door een CORGI Geregistreeerd Installateur. (alle Baumatic Ingenieurs zichn CORGI Geregistreeid).

Gas Veiligheids Regulations (Installatie & Gebruik)
Constructie Regulations (uitgevaardigd door het Departement van Milieu)
Bouwstandaarden (uitgevaardigd door het Schotse Departement van ontwikke IEE Bedrading Regulations
Elektriciteit op het Werk Regulaties
BS 6172 Installatie van Huishoudelijk Gas kooktoestellen (indien nodig, BS 5 van Huishoudelijk LPG Toestellen)
BS 5440 Installatie van Verwarmingspijpen en Ventilatie voor Gas Toestellen Baumatic Ltd. Installatie Instructies

PLAATSEN VAN HET TOESTEL

Dit toestel valt onder Klasse en moet desgevolge ingebouwd worden in een keukeneenheid (afhankelijk van de grootte) of 600mm brede werkbank, onder voorbehoud dat de volgende minimum afstand is toegestaan:
700mm tussen de topoppervlakte en de onderkant van elke horizontale oppervlakte erboven.
50mm ruimte rond het toestel en de brandbare materialen..
De oppervaktelagen van elke aangrenzende eenheid要去en minimum temperatuur van 85^ kunnen doorstaan.

VOOR - ONDERZOEK VAN HET TOESTEL

Wanner uitgepakt, check of de volgende onderdelen+zijn inbegrepen bij het toestel:

Baumatic Ltd. Instructie en Installatie Boek
Pansteunen
Brander Onderdelen
Klevende sluitingsstrip en fixeerklemmen & schroeven
12 BSP Ellenboog & Verbinding
LPG omzettingskit bestaande UIT een LPG jet voor elke brander en een zichchtend label om de Gas Categorie op het Rating Label van het toestel te wijzigen.

INSTALLATIE NOTA'S

1. Verminder de opening tot de afmetingen zoals getoond beneden of gebruik de malplaat als die is geprint op de verpakking.
2. Keer de brandhaard om en breng de sluitingsagent aan voorzien om overeen te komen met de uiterste perimeter Kant.
3. Als de sluitingsagent van het striptye is, moet de bescherming verwijderd worden langs beiden kanten. Laat geen openingCUSen de sluitingsagent of overlap de dikte. OPMERKING: Gebruik geen dichtingproduct gebaseerd op Silicone, aangezien dit de werkbank kan beschadigend indien herstellingenoodzakelijk+zijn.
4. Breng het toestel aan in de opening en fixeer de positie met behulp van de klemmen en schroeven. Draai de schroeven evenredig vast (zie onder fig. 1).
5. Als het toestel moet geinstalleerd worden in een Vrijtijd Accommodatie Voertuig,要去en de vereisten van EN 721 toegepast worden.

VENTILATIE VAN DE KAMERS

De kamers waarin het toestel is geinstalleerd要去en goed geventileerd worden door naturuurlijke of mechanische middelen, of via een combinatie van beiden om een juiste verbranding te verzekeren en de verwijdering van de gebruekte lucht. De minimum hoeveelheid lucht voor verbranding za afhangen van het kamervolume, aantal toestellen en hun totale krachtverbruik. Het krachtverbruik van u toestel is te vinden via verwijzingaar de Rating Plaat.

Opmerking: De eigenenke ventilatievereisten要去en bepaald worden vi verwijzing maar de Statutaire Regulaties van kracht.

GAS AANSLUITING

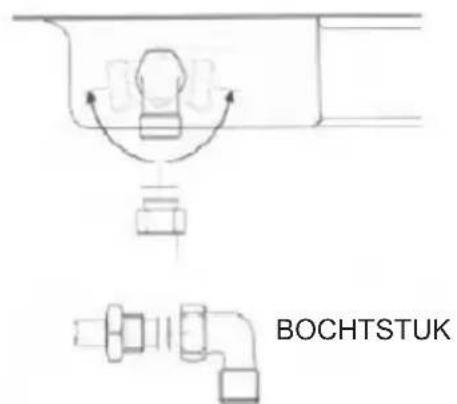

De gastoevoer要去 aangesloten worden aan de hand van de_BSP Elleboog, Dichtings- en koperpijp en een isolatiekraan geplaatst in een gemakkelijk toegankelijkke positie. Het toestel als voorzien is te gebruiken met Natuurlijk Gas, als het要去 aangepast worden aan LPG ga te werk als volgt:

• Isoleer het toestel van de elektriciteits - en gastoevoer. appliance from the electricity and gas supplies.
• Verwijder de pansteunen en branderonderdelen. Remove the pan supports and burner assemblies.

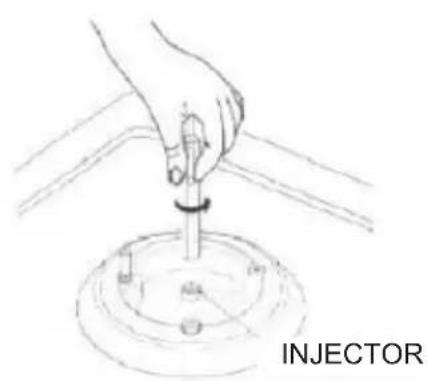

• Vervang de injecteurs met het alternatieve type voorzienReplace the injectors with the alternative type supplied.
• Gebruik de gespaste draaddichter en check de gasefundeerdheid. Use the appropriate thread sealant and check for gas soundness.
  Hecht het zichklevende label aan de Rating Plaat om de Gas Categorie te wijzigen.

Fig. 2

Fig. 3

GAS STROOM AANPASSING

Om de minimum gastroom aan te passen doe als volgt:

• Ontsteek de brander en draai neer tot de minimum positie.
• Verwijder de contrôleknop van de gaskraan.Remove the control knob from the gas tap.
• Pas de stroom aan of klokwijs om te verminderen of anti-klokwijs om de vlam te vermeerderen. Gebruik een schroevendraier ingebracht in de gaskraanstaaf of via het schroefhoofd grenzend aan de staaf voor modellen voorzien met een Vlam Supervisie Apparaat.
• Check dat de vlam 3-4 mm is in lenghte, blauwachtig in kleur, stabel en geluidsloos en nichtuitgaard wanner u ze verandert van maximumaar minimumstroom.
• Vervang de contrôleknop en check dat alle onderdelen correct+zijn teruggeplaatst.

ELEKTRICSCHE VERBINDING

Alvorens het toestel aan te sluiten, vergewis u ervan dat het toevoer voltage zoals vermeld op de Rating Plaat overeenkomt met de toevoer voltage van de leidingen.

Dit toestel moet aangesloten worden via elektriciteitsdraden in een Aangeschakeld Gezekerd Spur stopcontact met dubbele pool met 3mm contactscheiding en een zekeringgraad gereduceerd tot 3 Ampere.

BELANGRIJK

De elektriciteitsdraden in de hoofdtoevoer hebben de volgende kleuren in overeenstemming met de code:

Groen e Geel - Aarde

Blauw - Neutraal

Breun - Live

De aansluitingen moeten als volgend gemaakt:

De draad met de groene e gele kleur moet aangesloten worden aan de uitgang met het symbool 'E' of het aardsymbol (. of groengeel gekleurd.

De draad met blauwe kleur moet aangesloten worden aan de uitgang met letter 'N' of blauw of Zwart gekleurd. De draad met bruine kleur moet aangesloten worden aan de uitgang met letter 'L' of bruin of rood gekleurd.

OPMERKING: De uitgangen gemerkt 'TOEVOER' zijn voor de hoofdtoevoerdraden en de uitgangen gemerkt 'LAAD' zijn voor de toesteldraden.

De elektrische afzet moet in een gemakkelijk toegankelijkste positie geplaatst worden grenzend aan het toestel. In het geval dat hetoodzakelijk is het hoofdtoevoerlood te verrangen, moet de verranging voldoen aan de specificaties zoals vermeld in de Technische Data. Vergewis u ervan dat de kleurcode verbinding correct is en dat al de schroeven op een correcte manier zich vastgeschroefd.

ONDERHOUD

Tijdens de garantiperiode dient elk onderhoud doorverwezen te worden maar de Baumatic Ltd Service Department. Let erop dat elke interventie of elk herstel door onbevoegde Personen elke garantie ongeldig maken.

Alvorens enig onderhoud uit te voeren, koppel het toestel los van de gas- en electriciteitstoevoer.

Is de gashendel moeilijk te manoeuvreren is, doe het volgende:

Verwijder de contrôleknoppen, pannendragers, branders en de schroeven en klemmen van de kookplaat.

• Verwijder de kookplaat van het bovenstuk en verwijder elke beschemende bedekkingaaronder.
• Ontkoppel de klemmen die de kraan met het fasciepaneel verbinden, haal het stuk eruit en reinig de kegel en het steunvlak met een vochtige doek met oplosmiddel.
• Besmeer de kegel met vet van hoge temperatuur,plaats opnieuw op zich plaats en roteer een,aantal keer. Verwijder de kegel opnieuw en verwijder dan enig overtollig vet, erop lettend dat geen enkele van de gasleiding met vet bedekt worden.
• Zet de componenten opnieuw ineen en controllerer of de gasdoorloop. Als het nodig mayt zich de gaskraan te verrangen, doe het volgende:
• Ontkoppel het toestel zoals hierboven beschreiben.
• Ontkoppel de gasleiding van de gaskraan, monteer deze los van de gasrail door de schroeven te verwijderen.
• Bij hetplaatsen van een nieuwe kraan, let erop eenivec pakking te gebruiken.
• Sluit de gaskraan opnieuw aan, controller en kookplaat terug ineen.

TECHNISCHE GEGEVENS

ELEKTRISCHE DETAILS

Gebruikt Voltage 230V ac 50Hz

Voeding 13A (dubbele pool wisselstroom leiding met 3mm contact-tussenruimte)

Energie-input 0.008 tot 0.02kW (afhankelijk van het model)

Toevoer aan 3 × 0.75 ~mm^2 Type IMQ (H05V2V2-F) T90°

hoofdleiding

GASDETAILS

VerbindingRp 12 (ISO R7)

Type Natuurlijk gas (20.9 mbar) - alternatievelijk LPG G30 (28-30 mbar)

[Stadsgas G110 - 120 (8 mbar) te bestellen]

GARANTIEVOORWAARDEN

Beste Klant,

Bij uw新模式 Baumatic-toestel zit een garantie-Registraratiekaart, gelieve deze kaart in te vullen en zo snel möglich terug te zenden.

Deze garantie kommt bovenop uw statutaire wettelijke rechten en za in geen geval uw rechten verhinderen.

De garantievoorwaarden die op uw Baumatic-toestel van toepassing zichn, zichn de volgende:

Elke vom van "werk" met betrekking tot de garantie moet uitgevoerd worden door Baumatic Ltd of door een door Baumatic Ltd goedgekeurd hersteller. Elke claim gemaakt onder de garantievoorwaarden moet ondersteund worden door de oorspronkelijke factuur / rekening verkreten op het moment van aankoop.

De garantiperiode start op de datum van aankoop en de fabricant zal de nodige onderdelen en het benodigde werk vergoeden om het toestel te herstellen in geval van problemen als resultaat van mechanische / elektrische storingen. Deze service worden U volledig gratis aangeboden binnen de garantiperiode. Een bijkomende verzekering is voorhanden indien U de garantiperiode zou尽力verlengen.

Deze garantie is enkel geldig in het Verenigd Koninkrijk en Noord-erland.

DEZE GARANTIE DEKT HETVOLGENDE NIET:

• Enige schade veroorzaakt door transport, verkeerd gebruik of verwaarlozing.
• Esthetische en vergankelijkke onderdelen: stekkers, zekeringen, lampen, lamp covers, esthetische bedekking, kabels, filters en aanhangsels, knappen, rubber en verzegelingen, ceramische of glazen oppervlakken, blutsen, krassen, verfwerk.
• Bijbehoren / Accessoires, onderleggers en hendels, kookplaat, pannenrekken, planken, branderafdeksels en -ringen, ovenvoering. Plus elk bijkomende elementen.
  Periodiek onderhoud, herstel of verranging van onderdelen door natururlijke slijtage.
• Verkleuring, corrosie van het materiaal.
• Incorrecte installations, verbeteringen of herstel door onbevoegde Personen.
• Gebruik van Niet-Baumatic onderdelen.
• Schade veroorzaakt door vreemde objeven of onderdelen.
• Gebruik met toestellen nicht voor huishoudelijk gebruik bestemd.
• Gebruik bij onvoldoende voltage-, water- of gastroevoer.
• Ongelukken, burgeroorlog, goddelijke inbregn of elke oorzaak buiten de controle van Baumatic Ltd.

LET EROP DAT ALLE GARANTIES NIET OVERDRAAGBAAR ZIJN

VERKOOP

SERVICE

RESERVE-ONDERD

TEL [phone] TEL [phone] TEL [phone]

FAX [phone] TEL [phone]

Voor verder informatie of enige andere vraag, gelieve een van bovenstaande nummers te contacteren.

Danku voor het kopen van Baumatic.

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval worden verwerkt, helpt u möglichnestegatieve consequenties voor het milieu en de menselijk gezondheid te voorkomen die anderszonden+kennen wordenveroorzaakt door onjuiste verwerking van dit product als afval.

Het symbol op het product of op de bijbehorende documentationie geeft aan dat dit product Niet als huishoudelijk afval mag worden behandeld. Inplaats waarvan要去h worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten.

Afdanking moet worden uitgevoerd in overeenstemming met deplaatslijke milieuvoorschriften voor afvalverwerking.

Voor nadere informatatie over de behandeling, terugwinning en recycling van dit product worden u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.
