Type product	30 cm domino gasfornuis
Merk	Baumatic
Model	BHG340
Afmetingen (B x D x H)	340 x 510 x 54 mm
Inbouwafmetingen (B x D)	270 x 490 mm
Netspanning	220-240 V ~, 50-60 Hz
Elektrische aansluitwaarde	0,006 kW
Gastype (standaard)	Natuurlijk gas G25 (25 mbar)
Alternatief gas	LPG G30/G31 (28-30/37 mbar)
Aantal branders	1
Brandervermogen (wokbrander)	3,80 kW (max)/1,50 kW (min) voor aardgas; 3,80 kW (max)/1,70 kW (min) voor LPG
Ontsteking	Automatische ontsteking met vlambeveiliging (flame failure device)
Panondersteuning	Gietijzeren pan drager
Standaard accessoires	LPG-ombouwset, wokstandaard, gebruiksaanwijzing, garantiekaart
Gasaansluiting	Rp ½ (ISO R7)
Veiligheidssysteem	Vlambeveiliging (onderbreekt gastoevoer bij uitgaan vlam)
Reiniging	Reinig met warm water en een mild schoonmaakmiddel; brander weken in warm water; gietijzeren pan drager afnemen met een vochtige doek en inwrijven met olijfolie
Onderhoud	Brander wekelijks reinigen; pan drager na reiniging inolieën; gasknop smeren indien nodig
Garantie	Zie garantievoorwaarden Baumatic

Veelgestelde vragen - BHG340 BAUMATIC

Hoe steek ik de gasbrander aan?

Druk de bedieningsknop in en draai deze tegen de wijzers van de klok in naar de maximale stand. Houd de knop 20 seconden ingedrukt na het ontbranden. Draai vervolgens naar de gewenste stand. Bij stroomuitval kan de brander met een lucifer worden aangestoken.

Wat moet ik doen als de vlam uitgaat tijdens het koken?

Het veiligheidssysteem onderbreekt automatisch de gastoevoer. Draai de knop naar de uit-stand, wacht enkele minuten en steek de brander opnieuw aan volgens de instructies.

Kan ik de kookplaat gebruiken met LPG?

Ja, de kookplaat kan worden omgebouwd naar LPG met de meegeleverde LPG-ombouwset. Dit moet worden uitgevoerd door een gekwalificeerde installateur. Vergeet niet de sticker met gasinformatie bij te werken.

Wat zijn de inbouwafmetingen voor de BHG340?

De benodigde uitsparing in het werkblad is 270 mm breed en 490 mm diep. De minimale afstand tot zij- en achterwanden is 55 mm; boven de kookplaat moet minimaal 700 mm vrije ruimte zijn.

Hoe reinig ik de brander?

Laat de brander eerst volledig afkoelen. Verwijder de brander en week deze 10 minuten in heet water met een beetje afwasmiddel. Spoel goed af en droog zorgvuldig voordat u hem terugplaatst. Controleer of de sproeier niet verstopt is.

Hoe onderhoud ik de gietijzeren pan drager?

Veeg de drager regelmatig af met een vochtige doek en droog hem goed. Na het reinigen kunt u de drager inwrijven met een beetje olijfolie om de kwaliteit te behouden.

Wat moet ik doen als een gasknop moeilijk draait?

Schakel de stroom- en gastoevoer uit. Verwijder de knop, brander en pan drager. Haal de kookplaat uit het werkblad en reinig de knop en de spindel met een oplosmiddel. Smeer de spindel met hittebestendig vet en zet alles terug.

Hoe stel ik de minimale gasstroom bij?

Dit mag alleen door een gekwalificeerd persoon worden gedaan. Zet de brander op de minimale stand, verwijder de knop en draai met een kleine schroevendraaier aan de stelschroef tot de vlam ongeveer 3-4 mm hoog is. Voor LPG moet de schroef helemaal worden vastgedraaid.

Welke pannen zijn geschikt voor deze kookplaat?

Gebruik pannen met een vlakke bodem en een diameter tussen 220 mm en 260 mm. Plaats de pan altijd gecentreerd op de brander en zorg dat de vlam niet buiten de pan komt.

Wat moet ik doen als de elektrische ontsteking niet werkt?

Bij een stroomstoring of defect kan de brander handmatig worden aangestoken met een lucifer of aansteker. Houd de knop ingedrukt en breng de vlam bij de brander.

GEBRUIKSAANWIJZING BHG340 BAUMATIC

30 cm domino gas kookplaat

Gebruiksaanwijzing

Gebruiksaanwijzing voor uw Baumatic

BHG340SS-BX 30 cm domino gas kookplaat

ATTENTIE: Deze gebruiksaanwijzing bevat belangrijke informatie, inclusief veiligheids- en installatie aanwijzingen die er zorg voor dragen dat u het meeste van uw apparaat krijgt. Bewaar deze veilig zodat u of iemand die niet vertrouwd is met de apparatuur deze in de toekomst kan raadplegen.

GS 27/06/11

Inhoud

Informatie milieu

4

Belangrijke

veiligheidsinformatie

5 - 7

Product	en	inbouw	afmetingen							8
Product	specificaties								8
Standaard	accessoires								8
E	l	e	c	t	r	i	s	c	h	e	g
G	a	s	g	e	g	e	v	e	n	s
Gas kookplaat layout						9

Gebruik

van

uw

kookplaat

10 - 1

V

o

o

r

e

e

r

s

t

e

g

e

A

a

n

z

e

t

t

e

n

k

o

o

k

Automatic ignition with flame failure device

10 - 11

Energie

bespaar

tips

11

P

a

n

d

r

a

g

e

r

s

R

e

i

n

i

g

e

n

R

e

i

n

i

g

e

n

k

o

o

k

p

N

a

e

l

k

g

e

b

r

u

i

k

R

e

i

n

i

g

e

n

b

r

a

n

d

Onderhoud

gietijzeren

pan

dragers

13

I

n

s

t

a

l

l

a

t

i

e

P

o

s

i

t

i

e

U

i

t

p

a

k

k

e

n

a

p

p

a

Installatie

apparaat

16

-

17

G

a

s

c

o

n

n

e

c

t

i

e

Ventilatie

benodigdheden

18

-

19

Gas Veiligheid (Installatie en Gebruik)

20

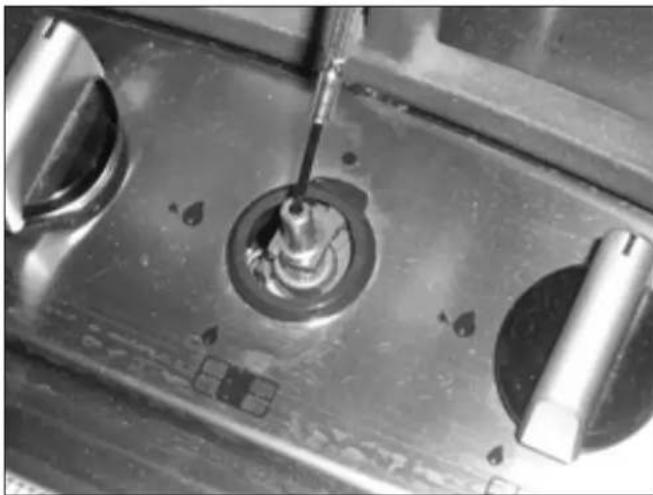

Gas Wijzigen (Conversie naar LPG)

21

Bijstellen

minimale

gas

stroom

22

Onderhoud

gasknop

23

Electrische

connectie

24

V

e

r

w

i

s

s

e

l

e

n

h

o

Mijn apparaat werkt niet correct

25

C o n t a c t g e g e v e

Informatie milieu

Opmerking: Voordat u een oud apparaat weggooit, schakel het apparaat en de stroomtoevoer uit. Snijd de stekker van de stroomkabel. Verwijder de kabel tot achter het apparaat om misbruik te voorkomen, dit moet gedaan worden door een competent persoon.

Dit apparaat is gemarkeerd volgens de Europese Wetgeving 2002/96/EC voor afval van elektrische en elektronische apparatuur (WEEE). Door er zorg voor te dragen dat dit apparaat op de correcte manier wordt weggegooid, zorgt u ervoor dat dit geen negatieve consequenties heeft voor het milieu en gezondheid van de mens welke veroorzaakt zou kunnen worden door verkeerd handelen.

Dit symbool op het product en op de begeleidende papieren betekent dat dit apparaat niet behandeld mag worden als huishoudelijk afval. Breng het naar een aangewezen recycle-perron voor elektrische en elektronische apparaten.

Voor meer informatie waar u dit apparaat veilig kunt weggooien neem contact op met uw gemeente of uw leverancier.

• De verpakkingen die Baumatic gebruikt zijn milieu vriendelijk en kunnen gerecycled worden.
• Gooit u alstublieft alle verpakkingen weg op milieuvriendelijke wijze.

Belangrijke veiligheidsinformatie

Uw veiligheid is zeer belangrijk voor Baumatic. Lees daarom deze instructies zorgvuldig door voordat u het apparaat gaat installeren of gebruiken. Als u onzeker bent over deze gebruiksaanwijzingen, neem dan contact op met Baumatic Customer Services.

General Information

• Dit apparaat is ontworpen voor huishoudelijk gebruik en voor het koken en bakken van gerechten.
  o BELANGRIJK: Naastgelegen keukenmeubilair en alle materialen gebruikt voor de installatie moeten een temperatuur van tenminste 85°C boven de kamertemperatuur kunnen weerstaan als het apparaat in gebruik is.
• Bepaalde types vinyl of laminaat zijn erg gevoelig voor schade of verkleuring veroorzaakt door temperaturen die onder bovenstaande richtlijn liggen.
• Schade die veroorzaakt wordt door het apparaat niet volgens bovenstaande richtlijn te installeren de verantwoordelijkheid van de eigenaar.
  o Garantie op dit apparaat zijn voor elektrische en mechanische defecten zoals beschreven in de garantie voorwaarden van Baumatic.
• Het gebruik van dit apparaat voor andere doeleinden of in andere omgevingen niet beschreven in deze gebruiksaanwijzing en zonder toestemming van Baumatic Ltd maakt uw garantie ongeldig.
• Gebruik dit apparaat nooit om er voorwerpen op te zetten of om het apparaat te gebruiken als een werkplek.
• Het is niet toegestaan om modificaties aan dit apparaat uit te voeren.
• Plaats nooit vlambare materialen of vloeistoffen dischtbij op of het apparaat. Bepaalde voorwerpen gemaakt van aluminium, plastic of clingfilm mogen niet met het apparaat in aanraking komen.
• Reparaties mogen alleen worden uitgevoerd door monteurs van Baumatic of geauthoriseerde monteurs.

Kinder Veiligheid

○ Baumatic adviseerd dat babies en kleine kinderen het apparaat nooit aanraken of erbij in de buurt komen.
- Mochten kleine kinderen zich in de keuken bevinden, houdt u deze dan altijd onder supervisie.

Algemene Veiligheid

√ Dit apparaat moet worden geinstalleerd en aangesloten worden door een gekwalificeerd persoon.
- Controleer dat de unit waar u het apparaat gaat inbouwen voldoet aan de relevante richtlijnen.

Gedurende gebruik

Verwijder alle beschermfolie en stickers van het apparaat voordat u deze voor de eerste keer gebruikt.
√ Wees altijd voorzichtig als u het apparaat gebruikt en voorkom brandwonden.
○ Laat de stroomkabel nooit in contact komen met de hete plaat of heet kookgerei.
- Als vet en olie oververhit raken kunnen deze zeer snel vlam vatten. Laat daarom dit apparaat nooit alleen als u met vet of olie kookt.
- Schakel het apparaat altijd uit na elk gebruik.

Reinigen

o Reining de plaat regelmatig.

o BELANGRIJK: Voordat u begint met reinigingswerkzaamheden, schakel de stroomtoevoer uit en controleer dat het apparaat voldoende is afgekoeld.

- Wees voorzichtig als u het apparaat reinigt volgens de aanwijzingen.

- Gebruik nooit een stoom reiniger of hogedruk reiniger om dit apparaat te reinigen.

Installatie

Dit apparaat moet correct worden geïnstalleerd door een gekwalificeerd persoon en uitsluitend volgens deze instructies.

○ Baumatic Ltd. Kan geen verantwoordelijkheid nemen voor schade of persoonlijke verwondingen, aan een persoon of eigendom dat het gevolg is van het niet correct installeren van dit apparaat.

- Als dit apparaat in een caravan of camper gebruikt wordt, moeten de N721 richtlijnen gevolgd worden.

○ Baumatic Ltd. Raadt aan om dit apparaat niet op boten te installeren.

Dit toestel is in overeenstemming met de vereisten van de EG richtlijn.

- 2006/95/CE Algemeen reglement / Laagspanning

- 2009/142/CE Met betrekking tot gastoestellen

- 1935/2004/CE 90/128/EEC Dit apparaat is geschikt om in contact komen met voedsel

- 2004/108/CE Elektromagnetische compatibiliteit

Specifications

Afmetingen apparaat: Afmetingen inbouw:

Diepte:	510	mm
Breedte:	340	mm
Hoogte:	54 mm

Diepte:	490	mm
Breedte:	270	mm

• 1 x 3.80 kW driedubbele kroon (wok) brander
  o Controle knoppen aan de voorkant
  ○ Automatische ontsteking
  o Gietijzeren pan drager
• Veiligheidssysteem voor weigeren vlam

Standaard accessoires:

○ LPG ombouw kit
- Wok stand

Optioneel extra:

- BPJS voeg strip

Electrische gegevens

Netvoeding: 220 - 240 Vac 50 - 60 Hz

Voeding connectie: 3 A

Aansluitwaarde: 0.006

Hoofd voedingskabel: 3 core x 0.75mm² (Type RR-F gemarkeerd)

Gas gegevens

Connectie: Rp 12 (ISO R7)

Type: Natuurlijk Gas G25 (25 mbar)

Alternatief LPG G30/G31 (28-30/37 mbar)

Voor toekomstige referentie noteer de volgende informatie welke u kunt vinden op het waarde plaatje; dit bevindt zich onder uw apparaat en op uw factuur.

Model Nummer

Serie Nummer

Datum van aankoop ....

Gas kookplaat layout

A = 3.80 kW snelle brander

B = Controle knop

Gebruik van uw gas kookplaat

Voor eerste gebruik

BELANGRI JK: Reinig het oppervlak van de plaat (zie hoofdstuk "Reiniging en onderhoud").

Aanzetten van de kookplaat

De volgende symbolen verschijnen op het controle panel, naast de controle knop:

● = gas uit

Grote vlam: maximale stand

Kleine vlam: minimale stand

• De minimale stand bevindt zich aan het einde van de controle knop, tegen de klok in.
• Selecteer een positie tussen de maximale en minimale stand.
• Selecteer nooit een positie tussen de maximale stand en de "uit" positie.
• Het symbool op het controle paneel, naast de controle knop, laat zien welke gas brander in werking is.

Automatische ontsteking met veiligheidssysteem weigeren vlam

Dit apparaat is uitgerust met een veiligheidssyteem welke ervoor zorgt dat de gastoevoer naar de brander wordt gestopt mocht de vlam uitgaan.

Om de brander te ontsteken:

o Druk de controle knop in en draai deze, tegen de klok in, naar de maximale positie.
- Als u de knop ingedrukt houdt zal de automatische ontsteking gaan werken.
- Als de vlam op de brander werkt, houdt de knop voor nog een 20-tal seconden ingedrukt.

• Na deze 20 seconden kunt u de controle knop draaien naar de gewenste positie tussen het maximale en minimale symbool.
• Om de brander uit te zetten draait u de controle knop met de klok mee naar de "uit" positie.
• In het geval van een stroomstoring kan de brander worden aangezet met het gebruik van een lucifer.

Energie bespaar tips

• Om energie te besparen, gebruik een pan met een minimale diameter van 220 mm en een maximale diameter van 260 mm op de brander.
• De diameter van de bodem van de pan moet overeenkomen met die van de brander.

○ Laat de vlam van de brander nooit voorbij de diameter van de pan komen.
o Gebruik alleen pannen met platte bodems.
o Waar mogelijk, gebruik altijd deksels op de pannen als u kookt.
o Kook groentes in zo weinig mogelijk water om kooktijd te reduceren.

BELANGRI JK: Zet de pan altijd in het midden van de brander en draai de handels zo dat de pan er niet per ongeluk kan worden afgestoten. Controleer ook dat de handels niet verhit kunnen raken door de brander.

Pan drager

• De pan dragger is ontworpen zodat u het apparaat gemakkelijk en veilig kunt gebruiken.
• Controleer altijd voor gebruik of de drager in de correct positie zit en controleer dat de beschermende rubberen voetjes aanwezig zijn.

Reinigen

Maak alleen schoon als het apparaat geheel is afgekoeld. De stroom toevoer van het apparaat moet uitgeschakeld zijn voordat u met schoonmaak werkzaamheden begint.

Reinigen bovenkant van de plaat

Resten van schoonmaakmiddelen die op de plaat blijven liggen zullen schade aan de plaat veroorzaken. Verwijder deze resten met een beetje warm water en wasmiddel.

Schuurmiddelen en scherpe voorwerpen veroorzaken schade aan de plaat. Reining de plaat met warm water en beetje wasmiddel.

Alhoewel het gemakkelijker is om sommige resten te verwijderen als het oppervlakte warm is, moet u goed uitkijken dat u zich niet verbrand!

Na elk gebruik

• Verwijder de drager en neem het apparaat af met een vochtige, zachte doek en warm water met een beetje zeep. Wring de doek uit voordat u het apparaat afneemt.
• Droog het apparaat met een schone, zachte doek.
• Wij raden aan om regelmatig een goede kwaliteit roestvrij stalen poleer middel te gebruiken op de roestvrijstalen onderdelen van dit apparaat.

Reinigen van de brander

Reinig de brander tenminste 1 x per week of vaker als deze vies wordt.

o BELANGRIJK: Controleer dat het oppervlak van het apparaat, de drager en de brander voldoende zijn afgekoeld voor u deze aanraakt.
- Verwijder be brander door deze naar boven te trekken en vervolgens van de plaat te verwijderen.
○ Laat de brander voor 10 minuten weken in heet water en een beetje wasmiddel.
- Na het schoonmaken droog de brander zorgvuldig.
- Voordat u de brander terugplaatst, controleer dat spindop niet geblokkeerd is.
o BELANGRIJK: Zorg ervoor dat de brander in de originele positie wordt teruggeplaatst.

Onderhoud roestvrijstalen drager

o BELANGRIJK: Controleer dat het oppervlak van het apparaat en de drager voldoende zijn afgekoeld voor u deze aanraakt.
- Neem de drager af met een zachte, vochtige doek. Wring de doek eerst uit voordat u de drager afneemt.
- Gebruik keukenrol om de drager zorgvuldig te drogen.
- Om de kwaliteit van de drager te behouden raden wij aan om deze na elke reinigingsbeurt in te wrijven met een beetje olijf olie.

Installatie

De installatie moet gedaan worden door een erkend installateur voor gas apparaten die voldoet aan het volgende.

o Gas Veiligheid Standaards (Installatie & Gebruik)
○ Baumatic Ltd Installatie Instructies

Positionering

Naastgelegen keukenmeubilair en alle materialen gebruikt voor de installatie moeten een temperatuur van tenminste 85°C boven de kamertemperatuur kunnen weerstaan als het apparaat in gebruik is.

- Dit apparaat kan worden geinstalleerd in een keuken, een keuken/eetkamer of een eenkamer appartement. BELANGRIJK: Installeer dit apparaat nooit in een badkamer.

Dit apparaat is geklassificeerd in klasse 3 en moet daarom ingebouwd worden in een inbouw unit of een keukenblad van tenminste 600 mm waarbij de volgende afstanden geobserveerd worden d:

• De randen van de plaat moeten een minimale afstand van 55 mm hebben tussen de zijkanten of de achtermuur.
• 700 mm tussen de bovenkant van de plaat (inclusief de brander) en de onderkant van een horizontal oppervlak boven de plaat.
• 50 mm zone rondom het apparaat en tussen de bovenkant van de plaat en ontvlambare materialen.

Uitpakken van het apparaat

Als u het apparaat uitpakt controleer dan dat het volgende aanwezig is:

1 x Baumatic plaat
1 x Pan drager
Brander
Gebruiksaanwijzing
Baumatic garantie kaart
Schroeven
Beugels
Afdek strip
LPG ombouw spindop

Sticker voor het informatie plaatje op uw apparaat als u deze ombouwt voor gebruik met LPG.

Installatie apparaat

• Als u het apparaat niet installeert boven een oven plaats dan een afscheiding gemaakt van geschikt materiaal tenminste 10mm onder de plaat.
• Als u het apparaat boven een oven installeert, plaats dan een afscheiding met tenminste 15mm afstand onder de plaat en volg de instructies van de fabrikant van de oven op.
  o Zorg altiid voor voldoende ventilatie.
  o Maak een gat in het keuekenblad volgens onderstaand diagram:

o Draai de plaat voorzichting om en leg deze op een zachte ondergrond.

• Plaats de afdicht strip (bijgevoegd) rond de rand van het apparaat.
  o Verwijder de bescherming aan beide kanten.
  ○ Laat geen gaten in het afdichten en zorg ervoor dat de strip elkaar niet overlapt.
  o BELANGRIJK: Gebruik geen kit om het apparaat in te sealen. Hierdoor wordt het moeilijk om de plaat later te verwijderen, vooral als er onderhoud nodig is.

(A) Afdicht strip

(B) Beugel

(C) Schroef

• Plaats de beugel (B) over de gaten waar de schroeven in passen. Er zijn schroefgaten in elke hoek van de plaat. Draai voorzichtig een schroef (C) door een beugel (B) zodat de beugel bevestigt is aan de plaat, maar niet geheel vast zodat de positie nog veranderd kan worden.
  o Draai de kookplaat nu voorzichtig om en leg deze in de uitgezaagde ruimte.
• Plaats nu de beugels in de juiste positie aan de onderkant van de plaat. Draai vervolgens de schroeven (C) stevig vast.

Gas connectie

De installatie moet gedaan worden door een erkend installateur voor gas apparaten.

Belangrijke informatie

• Deze kookplaat werkt alleen op natuurlijk gas; geen andere types gas kunnen gebruikt worden zonder modificaties.
• Aanpassingen aan het apparaat voor gebruik met LPG of andere gassen moeten worden uitgevoerd door een gekwalificeerd persoon. Voor meer informatie met betrekking tot het gebruik van andere typen gassen neem contact op met Baumatic Customer Care.
• Het niet correct installeren van dit apparaat volgens de voorschriften kan ertoe leiden dat de garantie van Bamatic vervalt.

Ventilatie benodigdheden

• De ruimte waar de plaat geinstalleerd wordt moet een luchttoevoer hebben die overeenkomt met BS 5440; deel 2
• De ruimte moet voorzien zijn van ramen die open kunnen; sommige ruimtes vereisen permanenete ventilatie.
• Als de ruimte een volume heeft tussen 5 en 10m^3 , moet er een lunchtventilatie van 50cm^2 aanwezig zijn tenzij ere en deur aanwezig is die rechtstreeks naar buiten opend.
• Als de ruimte een volume heeft van minder dan 5m³, moet er een luchtventilatie van 100cm² aanwezig zijn.
• Als het apparaat in een ruimte wordt geinstalleerd met volume van meer dan 11m³ is er geen aparte lunchventilatie nodig.
  o Zorg ervoor dat de ruimte waar het apparaat geinstalleerd wordt goed geventileerd is, behoud ventilatie gaten of installeer een ventilatie apparaat (zoals een afzuigkap).
  ○ Additionele ventilatie kan nodig zijn als het apparaat voor langere periodes gebruikt wordt. Open een raam of schakel een ventilatie apparaat in (daar waar aanwezig).

- De muren achter en dichtbij het apparaat moeten bestend zijn tegen hitte, stoom en condensatie.

- Vergeet niet dat de hoeveelheid lucht die nodig is voor ontbranding niet minder mag zijn dan 2m³/u voor elke kW vermogen (Totaal vermogen in kW vindt u op het informatie plaatje van het apparaat).

Gas Veiligheid (Installatie and Gebruik)

BELANGRIJK: Het apparaat moet worden aangesloten aan de gastoevoer door gebruik van een 12 " BSP Elleboog, ring, koperen pijp en een isolatie kraan in een gemakkelijk te bereiken positie.

o Aansluiting moet geschieden door een gekwalificeerd persoon.

o Draai de elleboog stevig vast op de gas connectie.

- De elleboog MOET naar beneden wijzen.

o Laat de gasdruk controleren alvorens u het apparaat gebruikt.

Gas wijziging (Conversie naar LPG)

Aansluiting moet geschieden door een gekwalificeerd persoon.

BELANGRIJK: Verwijder altijd eerst de stroomtoevoer naar het apparaat voordat u de injectoren verwisseld of de gastoevoer bijsteld.

○ Verwijder de drager, brander en de vlamverspreider (A).

- Draai de injector (B) los en verwissel deze voor de juiste injector die bij het type gas hoort (zie onderstaand diagram).

DI AGRAM INJECTOREN
	mm/ 100	Branders	Vermogen (watt)
			Max.	Min.
Natuurlijk	143	Wok	3800	1500
L.P.G.ButaanPropaan	98	Wok	3800	1700

Type gas Straalpijp

• Plaats nu alles weer terug en zorg ervoor dat de vlamverspreider correct geplaatst wordt op de brander.
  o BELANGRIJK: Bijstellen van de minimale stroom gas moet worden uitgevoerd voordat het apparaat weer gebruikt wordt.

Minimale gas stroom bijstellen voor de gas kraan.

Het werk moet worden uitgevoerd door een gekwalificeerd persoon.

BELANGRI JK: Verwijder altijd eerst de stroomtoevoer naar het apparaat voordat u de injectoren verwisseld of de gastoevoer bijsteld.

- Zet de brander aan en zet de controle knop op de minimum positie.

○ Verwijder de knop van de kraan en plaats een kleine, platte schroevedraaier in het midden.

Maak de bijstel schroef losser om de gas stroom te vermeerderen of draai de bijstel schroef vaster om de gas stroom te verminderen.

- De bijstelling is correct uitgevoerd als de vlam een lengte heeft van ongeveer 3 - 4 mm.

- Voor butaan/propaan gas moet de bijstel schroef geheel vastgedraaid zijn.

o Plaats de knop terug op de kraan.

- Controleer dat de vlam niet uitgaat als u van de maximale naar de minimale positie draait. Gebeurt dit wel dan is een verdure aanpassing noodzakelijk.

o Herhaal bovenstaande stappen voor elke brander.

Gas knop onderhoud

Het werk moet worden uitgevoerd door een gekwalificeerd persoon.

BELANGRIJK: Voordat u onderhoud aan het apparaat uitvoert, zorg ervoor dat de stroom- en gastoevoer naar het apparaat zijn afgesloten.

Als een gasknop moeilijk te draaien is, volg dan onderstaande stappen:

o Verwijder de knop, drager, brander en de schroeven en beugels.

- Neem de kookplaat uit het keukenblad en verwijder de beschermkap aan de onderkant.

o Maak de connecties die de knop op zijn plaats houdt los. Reinig vervolgens de knop en de pilon met een vochtige doek en oplosmiddel.

- Smeer vervolgens de pilon in met een beetje vet geschikt voor hoge temperaturen en plaats de knop weer terug. Draai de knop nu enkele malen heen en weer.

- Verwijder nu de knop en veeg vetresten weg. Controleer dat de gas openingen niet geblokkeerd worden door het vet.

- Plaats nu alle onderdelen weer terug en installer de plaat in positie.

Als het nodig is om een knop te vervangen volg dan onderstaande stappen:

- Verwijder de knop, drager, brander en de schroeven en beugels.

- Neem de kookplaat uit het keukenblad en verwijder de beschermkap aan de onderkant.

o Maak de connecties die de knop op zijn plaats houdt los.

o Koppel de gaspijp los van de gastoevoer.

- Als u een nieuwe knop installeert moet u ook een nieuwe packing gebruiken.

- Sluit vervolgens alles weer aan en test het apparaat.

Electrische aansluiting

Het werk moet worden uitgevoerd door een gekwalificeerd persoon.

Voordat u het apparaat aansluit, controleer dat de netspanning op het waarde plaatje overeenkomt met de netspanning in uw huis.

○ Kabel type: H05 RRF 3 core x 0.75 mm³ (Type RR-F gemarkeerd).
- De kabel is bij dit apparaat geleverd.

Verwisselen hoofdkabel

Als de kabel beschadigt raakt moet deze door een goed type vervangen worden. Deze zijn verkrijgbaar via Baumatic.

Verwissel de kabel door onderstaande instructies te volgen:

• Schakel de stroomtoevoer van het apparaat uit.
• Open de stroomterminal aan de onderkant van de plaat.
• Open de terminal door de schroeven te verwijderen.
  o Verwissel de kabel met een van dezelfde lengte en specificaties.
• De “groen-gele” aarde draad moet aan de terminal aangesloten worden. Deze moet 10mm langer zijn dan de live en neutrale draden.

De "blauwe" neutrale draad moet worden aangesloten op de terminal (N) – De live draad moet aangesloten worden op de terminal (L).

Mijn apparaat werkt niet correct

BELANGRIJK: Als u vermoedt dat uw apparaat niet correct functioneert, verwijder dan de stroomtoevoer en neem contact op met Baumatic Customer Care.

PROBEER NOOI T ZELF HET APPARAAT TE REPAREREN!

Mocht een monteur gevraagd worden om het apparaat te repareren terwijl het apparaat nog onder garantie is en de monteur vindt dat het probleem niet veroorzaakt is door een fout van het apparaat, dan kunt u de kosten voor de monteur in rekening gebracht krijgen.

Het apparaat moet toegankelijk wezen voor een monteur om reparaties uit te voeren. Als uw apparaat zodanig geïnstalleerd is dat de monteur schade voorziet aan het apparaat of uw keuken, dan zal de monteur de reparatie niet uitvoeren.

Dit is inclusief situaties waarbij het apparaat is ingetegeld, met kit afgewerkt, of met plinten aan de voorkant is afgewerkt. Ook als de installatie niet is geschied volgens de instructies van Baumatic Ltd.

Wij verwijzen u naar de garantie voorwaarden welke u vindt op de garantie kaart bij dit apparaat.

Baumatic®

United Kingdom

Baumatic Ltd.,

Baumatic Buildings,

6 Bennet Road,

Reading, Berkshire

RG2 0QX

United Kingdom

Sales Telephone

[phone]

Sales Fax

[phone]
