Type product	Inductiekookplaat
Merk	Baumatic
Model	BHI710
Breedte	700 mm
Diepte	520 mm
Hoogte	58 mm
Inbouwdiepte	565 mm
Inbouwbreedte	495 mm
Aantal kookzones	4 inductiezones
Vermogen zones	2 x 1,40 kW (Ø 180 mm), 1 x 2,00 kW (Ø 180 mm), 1 x 2,00 kW (Ø 180 mm, boost 2,60 kW)
Netspanning	230 V ~ 50 Hz
Aansluitwaarde	7,2 kW
Vereiste zekering	30 A
Voedingskabel	3 x 6 mm² (niet meegeleverd)
Pane detectie	Ja, per zone
Restwarmte-indicator	Ja, per zone
Timer	Ja, per zone (1-99 minuten)
Boosterfunctie	Ja, op zone C (5 minuten)
Kinderslot	Ja
Veiligheidsuitschakeling	Ja, automatisch na bepaalde tijd
Bediening	Touch-toetsen
Materiaal kookplaat	Keramisch glas
Geschikt voor inbouw boven oven	Ja, met minimale afstand 50 mm
Meegeleverde accessoires	Schraper voor keramische plaat, handleiding, garantiekaart, beugels en schroeven
Energieklasse	Niet vermeld

Veelgestelde vragen - BHI710 BAUMATIC

Hoe schakel ik de kookplaat in?

Druk op de AAN/UIT knop. Alle kookzone-indicatoren geven '-' weer. Binnen 2 minuten een zone selecteren en vermogen instellen.

Wat betekent de 'H' in het display?

De 'H' staat voor restwarmte. De zone is nog heet (boven 60°C). Raak niet aan.

Waarom werkt mijn pan niet op de inductieplaat?

Controleer of de pan geschikt is voor inductie (magnetische bodem). Plaats de pan in het midden van de zone. Het symbool 'U' duidt op ongeschikt kookgerei.

Hoe gebruik ik de timer?

Schakel de kookplaat in, selecteer een zone, druk op Timer, stel tijd in met +/-. Na afloop klinkt een signaal, maar de zone blijft aan. U moet handmatig uitschakelen.

Hoe schakel ik het kinderslot in?

Druk op de Veiligheidsslot toets. Het display toont 'L0'. Alle toetsen behalve AAN/UIT zijn geblokkeerd. Uitschakelen door op dezelfde toets te drukken tot 'L0' verdwijnt.

Wat moet ik doen bij foutcode E1 of E2?

Dit duidt op een abnormale netspanning. Controleer de aansluiting. Als het probleem aanhoudt, neem contact op met de service.

Mag ik de kookplaat zelf installeren?

Nee, de installatie moet worden uitgevoerd door een erkend elektricien. Zorg voor voldoende ventilatie en een vrije ruimte van 50 mm onder de plaat.

Hoe reinig ik de keramische plaat?

Laat de plaat afkoelen. Gebruik een speciale keramische schraper voor aangekoekt vuil en een zacht doekje met warm water en zeep. Gebruik nooit schuurmiddelen.

Wat is de boosterfunctie en hoe gebruik ik die?

De booster geeft extra vermogen (2,60 kW) op zone C gedurende maximaal 5 minuten. Druk op de Booster knop na selectie van de zone.

Kan ik de kookplaat aansluiten op een gewoon stopcontact?

Nee, de kookplaat vereist een vaste aansluiting op 230V met een 30A zekering. Gebruik een kabel van 3 x 6 mm². Sluit niet aan met een stekker.

GEBRUIKSAANWIJZING BHI710 BAUMATIC

BHI 710 70cm Inductie kookplaat

Gebruiksaanwijzing

Gebruiksaanwijzing voor uw Baumatic

BHI 710

70 cm Inductie kookplaat

ATTENTIE: Deze gebruiksaanwijzing bevat belangrijke informatie, inclusief veiligheids- en installatie aanwijzingen die er zorg voor dragen dat u het meeste van uw apparaat krijgt. Bewaar deze veilig zodat u of iemand die niet vertrouwd is met de apparatuur deze in de toekomst kan raadplegen.

GS 13/12/11

Inhoud

Informatie

milieu

4

Belangrijke

veiligheidsinformatie

5-8

Specificaties

9-11

Elektrische

gegevens

10

Keramische

kookplaat

layout

10

C

o

n

t

r

o

l

e

p

a

n

e

e

Gebruik van uw keramische kookplaat

11-20

V

o

o

r

e

e

r

s

t

e

g

e

D

r

u

k

c

o

n

t

r

o

l

e

s

A

a

n

z

e

t

t

e

n

k

o

o

k

Aanzetten zone en instellen vermogen

12-13

Uitzetten

zone - langzaam

13

Uitzetten zone - onmiddelijk

13-14

U

i

t

z

e

t

t

e

n

k

o

o

k

R

e

s

t

w

a

r

m

t

e

i

n

d

D

e

b

o

o

s

t

e

r

f

u

n

P

a

n

s

e

n

s

o

r

Kookgerei geschikt voor een inductieplaat

16

T

i

m

e

r

v

a

n

d

e

p

Veiligheidsslot

18

Veiligheid cut-off functie

19

R

i

c

h

t

l

i

j

n

e

n

p

l

Schoonmaak en onderhoud

20-21

Reinigen van de keramische plaat

20

N

a

e

l

k

g

e

b

r

u

i

k

S

c

h

o

o

n

m

a

a

k

t

a

b

Gebruik schraper voor kookplaat

21

Gebruik reinigingsmiddel voor keramische plaat

21

Installatie

22-28

P

o

s

i

t

i

e

Installatie boven een oven

23

U

i

t

p

a

k

k

e

n

a

p

p

a

Installatie apparaat

24

-

25

Elektrische connectie

26

Aansluiten hoofd stroomkabel

26

-

27

Verwisselen hoofd stroomkabel

27

-

2

Mijn apparaat werkt niet correct

28-29

E

r

r

o

r

c

o

d

e

s

Contact gegevens

31

Opmerking: Voordat u een oud apparaat weggooit, schakel het apparaat en de stroomtoevoer uit. Snijd de stekker van de stroomkabel. Verwijder de kabel tot achter het apparaat om misbruik te voorkomen, dit moet gedaan worden door een competent persoon.

Dit apparaat is gemarkeerd volgens de Europese Wetgeving 2002/96/EC voor afval van elektrische en elektronische apparatuur (WEEE). Door er zorg voor te dragen dat dit apparaat op de correcte manier wordt weggegooid, zorgt u ervoor dat dit geen negatieve consequenties heeft voor het milieu en gezondheid van de mens welke veroorzaakt zou kunnen worden door verkeerd handelen.

Dit symbool op het product en op de begeleidende papieren betekent dat dit apparaat niet behandeld mag worden als huishoudelijk afval. Breng het naar een aangewezen recycle-perron voor elektrische en elektronische apparaten.

Voor meer informatie waar u dit apparaat veilig kunt weggooien neem contact op met uw gemeente of uw leverancier.

• De verpakkingen die Baumatic gebruikt zijn milieu vriendelijk en kunnen gerecycled worden.
• Gooit u alstublieft alle verpakkingen weg op milieuvriendelijke wijze

Belangrijke veiligheidsinformatie

Uw veiligheid is zeer belangrijk voor Baumatic. Lees daarom deze instructies zorgvuldig door voordat u het apparaat gaat installeren of gebruiken. Als u onzeker bent over deze gebruiksaanwijzingen, neem dan contact op met Baumatic Customer Services.

Algmene informatie

• Dit apparaat is ontworpen voor huishoudelijk gebruik en voor het koken en bakken van gerechten.
  o BELANGRIJK: Naastgelegen keukenmeubilair en alle materialen gebruikt voor de installatie moeten een temperatuur van tenminste 85°C boven de kamertemperatuur kunnen weerstaan als het apparaat in gebruik is.
• Bepaalde types vinyl of laminaat zijn erg gevoelig voor schade of verkleuring veroorzaakt door temperaturen die onder bovenstaande richtlijn liggen.
• Schade die veroorzaakt wordt door het apparaat niet volgens bovenstaande richtlijn te installeren de verantwoordelijkheid van de eigenaar.
  o Garantie op dit apparaat zijn voor elektrische en mechanische defecten zoals beschreven in de garantie voorwaarden van Baumatic.
• Het gebruik van dit apparaat voor andere doeleinden of in andere omgevingen niet beschreven in deze gebruiksaanwijzing en zonder toestemming van Baumatic Ltd maakt uw garantie ongeldig.
• Gebruik dit apparaat nooit om er voorwerpen op te zetten of om het apparaat te gebruiken als een werkplek.
• Het is niet toegestaan om modificaties aan dit apparaat uit te voeren.
• Plaats nooit vlambare materialen of vloeistoffen dischtbij op of het apparaat. Bepaalde voorwerpen gemaakt van aluminium, plastic of clingfilm mogen niet met het apparaat in aanraking komen.
• Reparaties mogen alleen worden uitgevoerd door monteurs van Baumatic of geauthoriseerde monteurs.

Kinder Veiligheid

○ Baumatic adviseerd dat babies en kleine kinderen het apparaat nooit aanraken of erbij in de buurt komen.
- Mochten kleine kinderen zich in de keuken bevinden, houdt u deze dan altijd onder supervisie.

Algemene Veiligheid

√ Dit apparaat moet worden geinstalleerd en aangesloten worden door een gekwalificeerd persoon.
√ Controleer dat de unit waar u het apparaat gaat inbouwen voldoet aan de relevante richtlijnen.
- Als u scheuren, barsten of krassen ziet op de keramische plaat van dit apparaat, verwijder dan onmiddelijk de stroomtoevoer om kans op elektrische schok te voorkomen.

Gedurende gebruik

√ Verwijder alle beschermfolie en stickers van het apparaat voordat u deze voor de eerste keer gebruikt.
√ Wees altijd voorzichtig als u het apparaat gebruikt en voorkom brandwonden.
○ Laat de stroomkabel nooit in contact komen met de hete plaat of heet kookgerei.
- Als vet en olie oververhit raken kunnen deze zeer snel vlam vatten. Laat daarom dit apparaat nooit alleen als u met vet of olie kookt.
Schakel het apparaat altijd uit na elk gebruik.
○ BELANGRIJK: Deze keramische inductieplaat voldoet aan de huidige regelgeving voor elektro-magnetische interferentie en is ontworpen om geen storing aan andere elektronische apparatuur te geven zolang zij ook voldoen aan deze regelgeving.
- Omdat de plaat magnetische velden creeert in de directe omgeving moeten hart implantaties of pacemakers ook voldoen aan deze regelgeving. Als u niet zeker bent controleer dit met de fabricant of met uw dokter. In dit geval kan Baumatic alleen conformiteit garanderen voor haar eigen product.

- Als een voorwerp gemaakt van metaal (zoals een deksel van een pan, mes, vork of lepel) geplaatst wordt op een kookzone die aanstaat, kan het voorwerp heet worden.

Reinigen

o Reining de plaat regelmatig.

o BELANGRIJK: Voordat u begint met reinigingswerkzaamheden, schakel de stroomtoevoer uit en controleer dat het apparaat voldoende is afgekoeld.

- Wees voorzichtig als u het apparaat reinigt volgens de aanwijzingen.

- Gebruik nooit een stoom reiniger of hogedruk reiniger om dit apparaat te reinigen.

Installatie

Dit apparaat moet correct worden geïnstalleerd door een gekwalificeerd persoon en uitsluitend volgens deze instructies.

Baumatic Ltd. Kan geen verantwoordelijkheid nemen voor schade of persoonlijke verwondingen, aan een persoon of eigendom dat het gevolg is van het niet correct installeren van dit apparaat.

Voorkom schade aan uw apparaat

- Het keramische glas kan beschadigen door er voorwerpen op te laten vallen.

- De hoeken van het keramische glas kunnen beschadigt raken door het stoten van pannen of andere voorwerpen.

- Ijzer en aluminium kookgerei met beschadigde bodems kunnen krassen veroorzaken op het keramisch glas als deze geschoven worden.

- Schuif pannen nooit over het glas maar til deze op en zet voorzichtig neer.

- Zet kookzones nooit aan zonder er kookgerei met inhoud (niet leeg) op geplaatst te hebben.

- Vloeistoffen of etenswaar met een hoog suikergehalte kunnen schade veroorzaken aan het glas als deze hiermee in contact komen. Veeg resten onmiddelijk weg, echter is het mogelijk dat schade ontstaat.

Dit toestel is in overeenstemming met de vereisten van de EG richtlijn

- 2006/95/CE Algemeen reglement / Laagspanning

- 1935/2004/CE 90/128/EEC Dit apparaat is geschikt om in contact komen met voedsel

- 2004/108/CE Elektromagnetische compatibiliteit

Specifications

afmetingen:

Afmetingen apparaat:
Inbouw

Diepte:	520	mm
Breedte:	700	mm
Hoogte:	58 mm

Diepte:	565	mm
Breedte:	495	mm

○ 1 x 2.00 kW inductie zone (∅ 180 mm)
○ 2 x 1.40 kW inductie zones (∅ 180 mm)
○ 1 x 2.00 kW inductie zone (∅ 180 mm)
o Controle knoppen aan de voorkant
o Gescheiden timer voor elke zone
- Geintegreerde pan detectie
- 2 Onafhankelijke inductie generators
o 4 Onafhankelijke restwarmte indicatoren
- Veiligheidsslot
o Geschikt voor installatie boven ingebouwde ovens.

BELANGRI JK: De specifieke installatie-instructies in deze handleiding dienen dan wel te worden opgevolgd.

Standaard accessoires

- Schraper voor keramische plaat

Electrische gegevens

Netvoeding:

230 Vac 50 Hz

Voeding connectie: 30 A

Max Aansluitwaarde: 7.2 kW

Hoofd voedingskabel: 3 core x 6 mm² (niet bijgeleverd)

Voor toekomstige referentie gelieve de volgende gegevens noteren die te vinden zijn op het typeplaatje. De datum van aankoop kan worden gevonden op uw aankoopfactuur. Het typeplaatje van uw kookplaat is gelegen aan de onderzijde van het apparaat. Daarom is raadzaam deze informatie te registreren van voordat u uw apparaat gaat installeren.

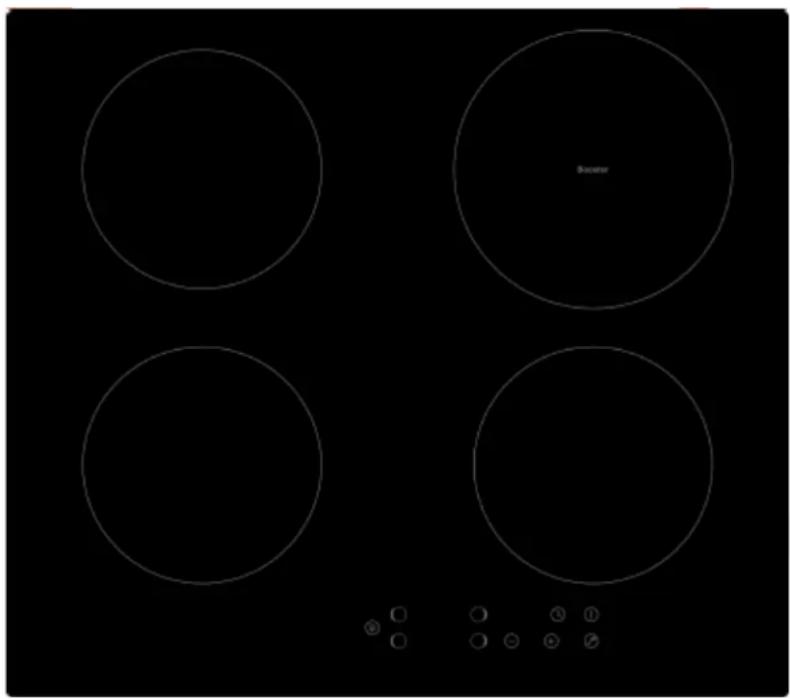

A = 1.40 kW inductie zone (∅ 180 mm)

B = 2.00 kW inductie zone (∅ 180 mm)

C = 2.00 kW (2.60 kW) inductie zone (∅ 180 mm)

D = Controle paneel

1. Booster functie knop
2. Kookzone selectie toetsen (x 4)
3. Kookzone indicatoren
4. Min toets
5. Plus toets
6. Timer knop
7. Kinderslot toets
8. Aan/uit knop

Gebruik van uw keramische kookplaat

Voor eerste gebruik

BELANGRI JK: Reinig het oppervlak van de plaat (zie hoofdstuk "Reiniging en onderhoud").

• Zet een kookzone per keer aan voor een periode van 5 minuten. Dit helpt om nieuwe geuren te verwijderen en mogelijk vocht, dat zich kan vormen gedurende transport, op de elementen te verdampen.
• Schakel slechts een kookzone per keer in.
• U moet een pan, halfvol met water, op de kookzone plaatsen, anders zal de zone niet aangaan.

Druk controle knoppen

○ Alle functies worden uitegvoerd met behulp van druk controle knoppen wilke zich op het controle panel van het apparaat bevinden.
- Elke druk controle knop heeft een visueel display.

Aanzetten apparaat

o Druk de ON/OFF knop in (8).
○ Alle kookzone indicatoren (3) geven "-" weer

Inschakelen van een zone en het instellen van vermogen

BELANGRI JK: Een zone moet binnen 2 minuten worden geselecteerd na het inschakelen van de kookplaat.

o Druk op de kookzone selectie toets (2) van de kookzone die u wilt gebruiken.

○ Selecteer het vermogenniveau van de kookzone die u hebt geselecteerd, met behulp van de plus (5) en min (4) toetsen.
o Wanneer de kookzone indicator het niveau weergeeft dat u nodig heeft, laat

u de plus en min toetsen los, de kookzone zal beginnen met verwarmen.

Geleidelijk uitschakelen van een zone

o Druk op de kookzone selectie toets (2) van de kookzone die u wilt uitschakelen.

o Houd de min knop (4) vast totdat het getal in de kookzone indicator "0" bereikt.

○ Na een paar seconden wordt de kookzone uitgeschakeld.

- Een knipperend symbool "H" wordt weergegeven in de kookzone indicator (3) tot de temperatuur van de zone onder de 60 °C (zie het hoofdstuk over de "restwarmte-indicator" voor verdere informatie).

Direct uitschakelen van een zone

o Druk op de zone selectie toets (2) van de kookzone die u wilt uitschakelen.

o Druk tegelijkertijd op de plus (5) en min knop (4).

- De zone wordt onmiddellijk uitgeschakeld.

- Een knipperend symbool "H" wordt weergegeven in de kookzone indicator (3) tot de temperatuur van de zone onder de 60 °C (zie de hoofdstuk over de "restwarmte-indicator" voor verdere informatie).

Uitschakelen van de kookplaat

Zodra u alle kookzones heeft uitgeschakeld, schakelt u de kookplaat uit.

o Druk op de AAN/UIT knop (8).

- Het is mogelijk om op elk moment de kookplaat uit te schakelen door op de AAN/UIT knop te drukken.

Restwarmte-indicator

- Nadat een zone is uitgeschakeld, wordt in de kookzone indicator (3) een knipperende letter "H" weergegeven. Dit betekent dat de temperatuur van de zone meer dan 60 ° C bedraagt en is dus nog steeds hoog genoeg om schade te

veroorzaken.

o BELANGRI JK: De restwarmte indicator verdwijnt zodra u de kookplaat loskoppelt van de netvoeding.

Booster functie

o Druk op de AAN/UIT knop (8)
○ Alle kookzone indicatoren (3) geven "-" weer.

Na het selecteren de 2.00 kW (2.60 kW) inductie zone (C), de booster functie gebruiken door de booster knop (1) in te drukken.

o Het display de "P" verschijnen.
- De booster tijd heeft een limiet van 5 minuten. Na deze tijd zal de booster automatisch uitgaan en zal de kookzone verder werken op nominaal vermogen.
- De booster kan gereactiveerd worden als de temperatuur sensoren in de elektronica en de generatoren het vermogen hebben.

Pan sensor

Elke zone heeft een sensor zodat de aanwezigheid van een pan gemerkt wordt.

- De sensor is fijn afgestemd voor de detectie van een pan. De pan moet een maat kleiner dan de nominale diameter van de zone.

- Indien na het plaatsen van een pan op een kookzone en selecteren van dat kookzone, een U-vormig symbool op de kookzone indicator (3) verschijnt, betekend dit dat de pan de verkeerde grootte of vorm heeft. Of het zou kunnen worden gemaakt van een materiaal dat ongeschikt is voor gebruik op een zone inductie kookplaat.

- Als een kookzone is geselecteerd, maar geen pan wordt gedetecteerd, zal het pan sensor systeem ongeveer elke paar seconden controleren op de aanwezigheid van een pan.

- U moet zich er van zekerstellen of uw pannen zijn geschikt voor gebruik op een inductie kookplaat (zie de handelsmerk of instructies van de fabrikant).

Kookgerei geschikt voor een inductie plaat

Ondrestaande table laat zien welk kookgerei geschikt is voor gebruik op een inductie kookplaat:-

Kookgerei	Geschikt
Staal, geemailleerd staal Ja
Gietijzer	Ja
Roestvrijstaal Ja (indien	aangegeven bij de fabrikant)
Aluminium, koper, geelkoper Nee
Glas, keramiek, porcelain Nee

- De bodems van de pannen moeten zo plat en dik mogelijk zijn.

o Bepaalde types kookgerei kunnen resulteren in geluiden die gemaakt worden wanneer u deze op de inductie plaat gebruikt. Dit betekent niet dat er een problem met het apparaat is.

o BELANGRIJK: Plaats alle pannen altijd in het midden van de inductie zone die u gebruikt.

Timer kookplaat

Uw kookplaat beschikt over een tijdschakelaar die een periode aftelt tussen 1 en 99 minuten. Na afloop van de afgetelde tijd is een geluidssignaal hoorbaar.

o Druk op de AAN/UIT knop (8).

o Druk op de timer knop (6) en de timer display zal knipperen.

- Gebruik de plus (5) en min (4) toetsen om de afteltijd tussen 1 en 99 minuten in te stellen.

- Wanneer de afteltijd die u nodig heeft verschijnt op het display, dient u de plus en min toetsen los te laten.

- Het timer symbool knippert gedurende 5 seconden, wanneer het stopt met knipperen, is het termijn ingesteld. U kunt ook op de timer knop (6) drukken ter bevestiging van de

afteltijd.

• Een geluidssignaal klinkt om u te attenderen dat de aftel periode is verstreken.
  ○ WAARSCHUWING: De zone zal nog steeds actief blijven na het aftellen van de periode. U dient de kookzone op de normale manier handmatig uit te schakelen.

Timer van de plaat (uitzetten van een zone)

o Druk op de AAN/UIT knop (8).
○ Alle kookzone indicatoren (3) geven "-" weer.
o Druk op de kookzone selectie toets (2) van de kookzone die u wilt gebruiken.
○ Selecteer het vermogenniveau van de kookzone die u hebt geselecteerd, met behulp van de plus (5) en min (4) toetsen.

o Druk op de timer knop (6) en de timer display zal knipperen.

- Gebruik de plus (5) en min (4) toetsen om de afteltijd tussen 1 en 99 minuten in te stellen.

o Wanneer de afteltijd die u nodig heeft verschijnt op het display, dient u de plus en min toetsen los te laten.

- Het timer symbool knippert gedurende 5 seconden, wanneer het stopt met knipperen, is het termijn ingesteld. U kunt ook op de timer knop (6) drukken ter bevestiging van de afteltijd.

- Als de aftel tijd voorbij is zal er een acoustisch signaal klinken.

o BELANGRIJK: Als u ook de andere kook zone gebruikt, zal deze niet aan de timer functie gelinkt zijn en zal dus niet uitgaan als de aftel tijd voorbij is. Dit moet u zelf doen.

Vergrendelen van de kookplaat

o Wanneer het apparaat is ingeschakeld kan de hele kookplaat worden vergrendeld door op de veiligheidsslot toets (7) te drukken.
- De timer display toont "L0" om aan te geven dat het veiligheidsslot is ingeschakeld.
o Wanneer het veiligheidsslot is geactiveerd, zal het alle toetsen op het bedieningspaneel uitschakelen behalve

van de AAN/UIT toets.

- U schakelt het veiligheidsslot functie, moet u op het veiligheidsslot knop (7) voor een paar seconden. De "L0" symbool zal verdwijnen uit de timer display en je bent dan in staat om de kookplaat te gebruiken in de normale werking.

Veiligheidsonderbreking

- Indien één of meer van de kookzones per ongeluk ingeschakeld blijven, na korte tijd een veiligheidsonderbreking geactiveerd worden. De tijdsduur is afhankelijk van het niveau dat is ingesteld.

NI VEAU	TERMI JN (uur)
1 tot 3 8
4 tot 6 4
7 tot 9 2

- Als er meer dan één zone actief is als één van de zones zijn met de veiligheid veiligheidsonderbreking punt bereikt, zal alleen de zone die het punt heeft bereikt worden uitgeschakeld.

Richtlijnen plaat

- De eerste paar keren dat de kookplaat gebruikt wordt kan deze een branderige, zure lucht afgeven. Dit zal complete verdwijnen na het apparaat enkele malen gebruikt te hebben.

- De kookplaat is uitgerust met kookzones van verschillende diameter en vermogen.

- De posities waar de hitte vanuit zullen stralen zijn duidelijk aangegeven op de plaat. De pannen moeten precies op deze posities geplaatst worden voor efficiente verhitting. Gebruik alleen pannen met dezelfde diameter als de kook zones waarop u deze gebruikt.

- Gebruik geen pannen met een ruwe onderkant om krassen op het keramische oppervlak te voorkomen.

- Zorg ervoor dat de onderkant van de pannen schoon en droog zijn voor gebruik.

- Koude pannen moeten een bodem hebben die concaaf is. Door de warmte zetten deze uit en zullen plat op de plaat liggen. Zo kan de hitte gemakkelijker getransformeerd worden.

- De beste dikte voor de bodems van de pannen is 2 – 3 mm voor geemailleerd staal en en 4 – 6 mm voor roestrvrij staal.

- Als bovenstaand niet gevolgd wordt resulteert dit in een groot verlies van hitte en energie welke zich kan verspreiden over de plaat, het frame en naastbijgelegen keuken units.

• Waar mogelijk gebruik een deksel tijdens het koken zodat er gekookt kan worden op een lagere temperatuur.
  o Kook groentes, aardappelen enz. in zo weinig mogelijk water om kooktijden te reduceren.
• Vloeistoffen of etenswaar met een hoog suikergehalte kunnen schade veroorzaken aan het glas als deze hiermee in contact komen. Veeg resten onmiddelijk weg, echter is het mogelijk dat schade ontstaat.
  o BELANGRIJK: De keramische plaat is zeer sterk maar kan wel breken of beschadigd raken, vooral al ser scherpe of zware voorwerpen met kracht op vallen.
  ○ GEBRUIK HET APPARAAT NIET ALS HET OPPERVLAK BREEKT OF SCHEURT. NEEM ONMIDDELIJK CONTACT OP MET BAUMATIC CUSTOMER CARE.

Schoonmaak en onderhoud

Maak alleen schoon als het apparaat geheel is afgekoeld.

De stroomtoevoer van het apparaat moet uitgeschakeld zijn voordat u met schoonmaak werkzaamheden begint.

Reinigen van de keramische plaat

Resten van schoonmaakmiddelen die op de plaat blijven liggen zullen schade aan de plaat veroorzaken. Verwijder deze resten met een beetje warm water en wasmiddel.

Schuurmiddelen en scherpe voorwerpen veroorzaken schade aan de plaat. Reining met warm water en beetje wasmiddel.

Alhoewel het gemakkelijker is om sommige resten te verwijderen als het oppervlakte warm is, moet u goed uitkijken dat u zich niet verbrand.

Na elk gebruik

• Neem het apparaat af met een vochtige doek.
  o Droog het apparaat met een schone, zachte doek.

Schoonmaak tabel

Type vervuiling Onmiddelijk verwijderen?		Verwijderen als het apparaat is afgekoeld?	Wat gebruik ik om het vuil te verwijderen?
Suiker of etenswaar/vloeistoffen die suiker bevatten	Ja	Nee	Keramische schraper
Folie of plastic Ja Nee	Keramische		schraper
Vet spetters Nee Ja Keramische			schraper
Metaal verkleuringen Nee Ja Keramische			schraper
Water spetters of water ringen	Nee	Ja	Keramische schraper

Gebruik keramische schraper

Uw apparaat komt met een schraper. Volg onderstaande richtlijnen als u de schraper gebruikt:-

o Plaats de schraper op de keramische plaat met een hoek.

- Verwijder de vervuiling door het lemmet voorzichtig over de keramische plaat te bewegen.

- Neem de plaat vervolgens af met een vochtige doek geweekt in warm water en zeep.

o Droog het apparaat met een schone, zachte doek.

Gebruik reinigingsmiddel voor de plaat

Het is mogelijk om reinigingsmiddel/conditioner te krijgen dat speciaal voor keramische platen is.

Volg de instructies van de fabricant van het reinigingsmiddel altijd op. Controleer ook dat het middel geschikt is voor uw apparaat.

Installatie

De installatie moet gedaan worden door een erkend elektrisch installateur.

Positie

Naastgelegen keukenmeubilair en alle materialen gebruikt voor de installatie moeten een temperatuur van tenminste 85°C boven de kamertemperatuur kunnen weerstaan als het apparaat in gebruik is.

Dit apparaat is geklassificeerd in klasse 3 en moet daarom ingebouwd worden in een inbouw unit of een keukenblad van tenminste 600 mm en een dikte van 45 mm waarbij de volgende afstanden geobserveerd worden:

• 700 mm tussen de bovenkant van de plaat en de onderkant van een horizontaal oppervlak boven de plaat.
• 50 mm zone rondom het apparaat en tussen de bovenkant van de plaat en ontvlambare materialen.
• 55 mm tussen de achterkant van het apparaat en de achterwand.
• Als de plaat zo gepositioneerd wordt dat het tegen het einde van de linker- of rechterkant van het keukenblad komt, moet ere en ruimte van tenminste 150 mm zijn tussen de plaat en het einde van het werkblad`.

o BELANGRIJK: Onder het apparaat moet een scheiding gemaakt worden of aanwezig zijn van goed insulerend materiaal (bijv. hout). Er moet een ruimte van tenminste 50 mm aanwezig zijn tussen de onderkant van het apparaat en de bovenkant van deze scheiding.

o BELANGRI JK: Zorg ervoor dat er een gat van 5mm zit onder de onderkant van het keukenblad aan de voorkant van de plaat voor ventilatie benodigdheden.

- Er moet een ruimte van ten minste 50 mm tussen de onderzijde van de kookplaat en de bovenkant van de oven zitten. - U moet ervoor zorgen dat er een 5mm ruimte aan onder de onderzijde van het werkblad en aan de voorkant van de kookplaat aanwezig is.

Uitpakken van het apparaat

Als u het apparaat uitpakt controleer dan dat het volgende aanwezig is:

1 Baumatic kookplaat
1 Keramische schraper
1 Gebruiksaanwijzing
1 Baumatic guarantie kaart
4 Beugels
4 Schroeven

Installatie apparaat

o Maak een gat in het keukenblad volgens bovenstaand diagram.

○ BELANGRI JK: Er zijn ventilatie gaten rond de buitenkant van de kookplaat. U moet ervoor zorgen dat deze gaten niet worden geblokkeerd door het werkblad, wanneer u de kookplaat in de juiste positie plaatst (zie tekening hiernaast).

o Draai de plaat voorzichting om en leg deze op een zachte ondergrond.
o BELANGRIJK: Gebruik geen kit om het apparaat in te sealen. Hierdoor wordt het moeilijk om de plaat later te verwijderen, vooral als er onderhoud nodig is.

• Draai de kookplaat terug en plaats het voorzichtig in het gat dat u heeft uitgezaagd.
• Er zijn gaten op de bodem van de kookplaat waar u de beugels kunt vast schroeven.

- U dient de beugels aan de onderzijde van de kookplaat te bevestigen in een positie die geschikt is voor het gat dat u heeft uitgezaagd. Met behulp van de bijgeleverde schroeven, bevestigt u de beugels

aan de kookplaat. Deze schroeven moeten stevig worden aangedraaid.

Electrische connectie

Voordat u het apparaat aansluit, controleer dat de netspanning op het waarde plaatje overeenkomt met de netspanning in uw huis.

Waarschuwing: Dit apparaat moet geaard zijn

• Dit apparaat moet worden aangesloten op een 30A connectie met zekeringen. Laat 3mm ruimte tussen de contacten en plaats het naast het apparaat in een gemakkelijk te bereiken positie. Plaats het niet boven het apparaat en niet verder van het apparaat dan 1.25 m.
• Er moet altijd toegang zijn, zelfs als de plaat is geinstalleerd en operationeel.
  o Kabel type: H05 RRF 3 core x 6 mm² (niet bijgeleverd).

Aansluiten hoofd stroomkabel

- Het terminal blok bevindt zich aan de onderkant van de plaat. Verwijder het kapje door de schroeven los te draaien.

Netvoeding	Draads aansluiting
400V 2-N50\60HZ	Zwart Bruin	Grijs en Blauw	Geel/Groen
220-240V50\60HZ	Bruin	.Blauw	-Geel/Groen
220-240V 2+2-N50\60HZ	Zwart Bruin	Grijs Blauw	-Geel/Groen

• Sluit de koperen connecties aan zoals aangegeven in het diagram. Controleer dat deze stevig zijn vastgedraaid.
• Als u de kookplaat aanzet en slechts 2 zones werken kan dit betekenen dat de connectie schroeven niet goed zijn vastgedraaid. Controleer dit eerst alvorens Baumatic Customer Care te bellen.
  o BELANGRIJK: Dit apparaat mag niet worden aangesloten met een stekker en stopcontact!

De stroomkabel kan gerold worden, maar zorg ervoor dat deze niet dubbel slaat of vast komt te zitten. Controleer dat de kabel niet in contact kan komen met hete delen van het apparaat.

Verwisselen hoofdkabel

Als de kabel beschadigt raakt moet deze door een goed type vervangen worden.

Verwissel de kabel door onderstaande instructies te volgen:

• Schakel de stroomtoevoer van het apparaat uit.
• Open de stroomterminal aan de onderkant van de plaat.
• Open de terminal door de schroeven te verwijderen.
• Verwissel de kabel met een van dezelfde lengte en specificaties.

- De “groen-gele” aarde draad moet aan de terminal aangesloten worden. Deze moet 10mm langer zijn dan de live en neutrale draden.

De “blauwe” neutrale draad moet worden aangesloten op de terminal (N) – De live draad moet aangesloten worden op de terminal (L).

Mijn apparaat werkt niet correct

De kookzones functioneren niet of willen niet aan.

• Het heeft meer dan 2 minuten geduurd voordat een zone werd ingeschakeld. U moet de kookplaat opnieuw inschakelen en opnieuw een kookzone selecteren.
• Het veiligheidsslot is ingeschakeld (zie het hoofdstuk "vergrendelen van de kookplaat " voor informatie over het uitschakelen van het veiligheidsslot).
• Verschillende kookzone selectie knoppen zijn ingedrukt in een keer. U dient één kookzone selectie toets te gelijk in te drukken.
• De veiligheid onderbreking is geactiveerd. Druk op een kookzone selectie knop om de kookplaat te resetten.
• Controleer of de lichtnet voeding van het apparaat juist is en werkt. Controleer de netspanning zekering.
• De pannen die u gebruikt, zijn niet geschikt voor gebruik op een inductie kookplaat.
• De restwarmte indicator is niet verlicht nadat ik een kookzone heb uitgeschakeld.
• De kookzone is alleen ingeschakeld voor een korte periode van tijd en daarom gaat zij niet boven 60 °C.
• BELANGRI JK: Als de kookzone warmer wordt dan 60 °C en de restwarmte-indicator brandt niet, moet u contact opnemen met de service afdeling.
• Een zoemend geluid is te horen wanneer een kookzone is geselecteerd.

- Dit is normaal, het geluid zal verdwijnen wanneer de zone opwarmt.

- De kookzones verkleuren.

- Dit is misschien veroorzaakt door achtergebleven voedsel dat is ingebrandt. Dit zal geen invloed op de werking van het apparaat. Toch moet u ervoor zorgen dat de schoonmaak instructies worden gevolgd.

Foutcodes

De volgende foutcodes worden weergegeven in het display wanneer er een probleem is met de werking van de kookplaat.

Fault Mogelijkeoorzaak		Oplossingen
FO/F1/F2	Defect ventilatie	Contact opnemen met Service afdeling
F3 - F8	Defect warmtesensor	Contact opnemen met Service afdeling
E1 - E2	Abnormalespanning in hetnetwerk	Controleer of de aansluiting op de voeding goed functioneerd.
E3 - E4	Abnormaletemperatuur	Controleer of de pan de juiste afmetingen heeft voor gebruik op een bepaalde zone.indien de pan de juiste grootte en de foutcode verschijnt weer, neem dan contact op met de Service Afdeling.
E5 - E6	Zwakke uitstralin g van warmte in de zone van de kookplaat	Laat het apparaat afkoelen en zet dan de kookzone weer opnieuw aan. Als de foutcode weer verschijnt, neemt u contact op met de Service afdeling.

BELANGRIJK: Als er een andere error code verschijnt in de display schakel dan onmiddelijk het apparaat uit en neem contact op met Baumatic Customer Care. Gebruik het apparaat niet meer.

BELANGRI JK: Als u vermoedt dat uw apparaat niet correct functioneert, verwijder dan de stroomtoevoer en neem contact op met Baumatic Customer Care.

PROBEER NOOIT ZELF HET APPARAAT TE REPAREREN!

Mocht een monteur gevraagd worden om het apparaat te repareren terwijl het apparaat nog onder garantie is en de monteur vindt dat het probleem niet veroorzaakt is door een fout van het apparaat, dan kunt u de kosten voor de monteur in rekening gebracht krijgen.

Het apparaat moet toegankelijk wezen voor een monteur om reparaties uit te voeren. Als uw apparaat zodanig geïnstalleerd is dat de monteur schade voorziet aan het apparaat of uw keuken, dan zal de monteur de reparatie niet uitvoeren.

Dit is inclusief situaties waarbij het apparaat is ingetegeld, met kit afgewerkt, of met plinten aan de voorkant is afgewerkt. Ook als de installatie niet is geschied volgens de instructies van Baumatic Ltd.

Wij verwijzen u naar de garantie voorwaarden welke u vindt op de garantie kaart bij dit apparaat.

Baumatic®

United Kingdom

Baumatic Ltd.,

Baumatic Buildings,

6 Bennet Road,

Reading, Berkshire

RG2 0QX

United Kingdom

Sales Telephone

[phone]

Sales Fax

[phone]
