Producttype	PLC-adapter (Powerline-communicatie)
Merk	TP-Link
Model	PLC-ADAPTERS 600
Maximale snelheid	600 Mbps
Interfaces	1 Ethernet-poort RJ-45 (10/100 Mbps)
Geïntegreerd stopcontact	Doorvoerstopcontact (bij sommige modellen)
Pair-knop	Ja, om het PLC-netwerk te beveiligen
Voeding	Netstroom (elektrisch stopcontact)
Bedrijfstemperatuur	0 °C tot 40 °C
Bedrijfsvochtigheid	10 % tot 90 % (geen condensatie)
Afmetingen (bij benadering)	100 x 60 x 40 mm
Gewicht (bij benadering)	100 g
Veiligheid	Niet aansluiten op stekkerdoos; vermijd water, vuur, vocht; niet demonteren
Compatibiliteit	Standaard PLC-adapters (HomePlug AV)
Garantie	3 jaar beperkt
Certificeringen	CE, RoHS
Inhoud van de verpakking	2 PLC-adapters, 2 Ethernet-kabels RJ-45, snelle installatiegids
Onderhoud en reiniging	Reinigen met een droge doek; geen chemicaliën gebruiken
Reserveonderdelen en repareerbaarheid	Niet beschikbaar; apparaat niet repareerbaar door gebruiker

Veelgestelde vragen - ADAPTATEURS CPL 600 TP-LINK

Hoe installeer ik mijn PLC-adapters?

Sluit de ene adapter aan op de router via een Ethernet-kabel en steek de andere adapter in een stopcontact van hetzelfde circuit. Wacht tot de PLC-lampjes gaan branden en sluit vervolgens uw computer of apparaat aan op de adapter met een Ethernet-kabel.

Hoe beveilig ik mijn PLC-netwerk met de Pair-knop?

Druk 1 seconde op de Pair-knop van een adapter, druk vervolgens binnen 2 minuten 1 seconde op de Pair-knop van de andere adapter. De adapters zijn dan gekoppeld en het netwerk is beveiligd.

Wat moet ik doen als ik geen internettoegang heb via mijn PLC-netwerk?

Controleer of alle adapters op hetzelfde elektrische circuit zijn aangesloten, of de PLC-lampjes branden, of de Ethernet-kabels correct zijn aangesloten en of uw computer zich in hetzelfde subnetwerk als de router bevindt.

Hoe reset ik een PLC-adapter?

Houd de Pair-knop ingedrukt totdat het stroomlampje kort uitgaat, of gebruik de tpPLC-software om een softwarereset uit te voeren.

Kan ik de PLC-adapters aansluiten op een stekkerdoos?

Nee, sluit de adapters altijd rechtstreeks aan op een wandstopcontact. Als de adapter is uitgerust met een doorvoerstopcontact, kunt u een stekkerdoos aansluiten op dat vrouwelijke stopcontact, maar sluit er geen andere PLC-adapter op aan.

Hoe voeg ik een nieuwe adapter toe aan mijn bestaande PLC-netwerk?

Druk 1 seconde op de Pair-knop van een adapter die al in het netwerk aanwezig is, druk vervolgens binnen 2 minuten op de Pair-knop van de nieuwe adapter. De nieuwe adapter wordt toegevoegd aan het beveiligde netwerk.

Waarom maken mijn adapters geen verbinding meer nadat ik ze heb verplaatst?

Probeer ze op andere stopcontacten van hetzelfde elektrische circuit aan te sluiten, koppel ze opnieuw en controleer of er geen elektrische apparaten (haardroger, airconditioning, enz.) interferentie veroorzaken. Als de adapter een doorvoerstopcontact heeft, sluit het storende apparaat daarop aan om ruis te filteren.

Hoe configureer ik geavanceerde opties zoals QoS?

Download de tpPLC-software van de TP-Link-website. Installeer deze op uw computer en gebruik deze om de firmware bij te werken, QoS te configureren of uw PLC-netwerk te beheren.

Wat is de garantie op TP-Link PLC-adapters?

TP-Link biedt een beperkte garantie van 3 jaar vanaf de aankoopdatum, die materiaal- en fabricagefouten bij normaal gebruik dekt.

Wat moet ik doen als een adapter oververhit raakt of beschadigd is?

Haal de adapter onmiddellijk uit het stopcontact. Probeer het niet zelf te repareren. Neem contact op met de technische ondersteuning van TP-Link voor hulp of mogelijke garantieafhandeling.

GEBRUIKSAANWIJZING ADAPTATEURS CPL 600 TP-LINK

1. Verbind een adapter met een LAN-poort van uw router door gebruik te maken van een Ethernet-kabel.
2. Sluit de andere adapter aan op wandstopcontacten op hetzelfde stroomcircuit.
3. Wacht totdat de Powerline-LED brandt op elke adapter.
4. Verbind uw computer met de adapter door gebruik te maken van een Ethernet-kabel.
5. Veel plezier!

Meer: Om meerdere Powerline-adapters en -extenders toe te voegen met de standaardinstellingen, stop deze dan simpelweg in de wandstopcontacten op hetzelfde elektrische circuit.

Attentie

• Sluit de Powerline-adapters direct aan op wandstopcontacten en niet in verlengsnoeren.
• Voor passthrough Powerline-adapters, sluit de verlengsnoeren aan op de geïntegreerde stopcontacten van de Powerline-adapters.

Beveilig het Powerline-netwerk met de Pair-knop.

Tips: We raden u aan om de Powerline-adapters in de buurt van elkaar aan te sluiten tijdens het pair-proces.

Een beveiligd netwerk opzetten:

1. Druk de Pair-knop gedurende 1 seconde in op een adapter.

2. Druk binnen 2 minuten gedurende 1 seconde op de Pair-knop van de andere adapter.

3. Klaar.

Als u meer dan 2 powerline adapters heeft, herhaal dan onderstaande stappen om elke adapter te configureren.

1. Druk op de Pair knop gedurende 1 seconde op elk powerline apparaat in het beveiligde netwerk.

2. Druk binnen 2 minuten, gedurende 1 seconde, op de Pair knop van de extra powerline adapter. 3. Klaar.

FAQ (Veelgestelde Vragen)

Q1. Hoe kan ik de powerline adapter resetten?

A1. Als de powerline adapter is aangesloten op het stopcontact, houdt u de Pair knop ingedrukt totdat het aan/uit-lampje even uit gaat en daarna weer aangaat. A2. Gebruik de tpPLC Utility om de powerline adapter te resetten.

Q2. Hoe los ik problemen op als er geen internetverbinding is in mijn powerline netwerk?

A1. Zorg ervoor dat alle powerline apparaten zijn aangesloten op dezelfde stroomgroep. A2. Zorg ervoor dat alle powerline LED's aan zijn; indien niet, pair dan uw adapters en extenders opnieuw. A3. Zorg ervoor dat alle hardwareverbindingen correct en stevig zijn aangesloten. A4. Controleer of u een internetverbinding heeft door uw computer direct aan te sluiten op uw modem of router. A5. Zorg ervoor dat uw computer een IP-adres heeft dat zich in hetzelfde subnet bevindt als dat van uw router. Q3. Wat kan ik doen als een succesvol gepaird powerline apparaat niet opnieuw verbindt nadat het is verplaatst naar een nieuwe locatie?

A1. Probeer een ander stopcontact en zorg ervoor dat deze zich in hetzelfde stroomcircuit bevindt. A2. Probeer opnieuw te paren en zorg ervoor dat de powerline LED aan is. A3. Controleer op mogelijke signaalstoringen, zoals een vaatwasser, airco of andere huishoudelijke apparaten die mogelijk op de powerline adapters zijn aangesloten. Sluit het huishoudelijke apparaat aan op het geïntegreerde stopcontact (als de powerline adapter er een heeft) om eventuele signaalruis uit te sluiten.

Meer geavanceerde configuraties, zoals een firmware-upgrade en QoS-configuraties, zijn toegankelijk via de tpPLC Utility. U kunt de tpPLC Utility installeren vanaf TP-Link's officiële website.

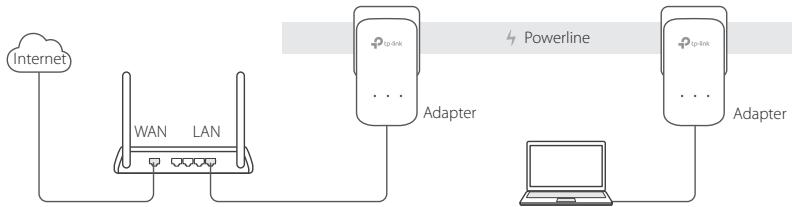

Plug and Play

1. Sluit een adapter aan op een LAN-poort van de router met een Ethernet-kabel.
2. Sluit de andere adapter aan op een stopcontact in hetzelfde stroomcircuit.
3. Wacht tot de Powerline LED op de adapter aangaat.
4. Sluit de computer aan op de adapter met een Ethernet-kabel.
5. Njut!

TP-Link verklaart hierbij dat dit apparaat in overeenstemming is met de essentiële eisen en andere relevante bepalingen van de richtlijnen 2014/30/EU, 2014/35/EU, 2009/125/EG en 2011/65/EU.

De oorspronkelijke EU-verklaring van overeenstemming is te vinden op http://www.tp-link.com/en/ce.

Svenska

Veiligheidsinformatie

• Houd het apparaat uit de buurt van water, vuur, vochtigheid of warme omgevingen.
• Probeer het apparaat niet te demonteren, repareren of aan te passen.
• Het stopcontact moet zich dicht bij de apparatuur bevinden en moet gemakkelijk toegankelijk zijn.
• Sluit voor passthrough-apparaten de stekkerdozen aan op de geïntegreerde elektrische aansluitingen van de apparaten. De apparaten van hetzelfde type of een ander type mogen bij normaal gebruik niet op elkaar worden gestapeld.
• Sluit de powerline-apparaten rechtstreeks aan op het stopcontact, dus geen stekkerdoos/verlengsnoer. Lees en volg bovenstaande veiligheidsinformatie tijdens het gebruik van het apparaat. Wij kunnen niet garanderen dat er geen ongelukken of schade kan optreden als gevolg van onjuist gebruik van het apparaat. Gebruik dit product met zorg en gebruik op eigen risico.

TP-Link 3-jarige beperkte productgarantie

Geldt alleen voor producten van het merk TP-Link.

DEZE GARANTIE GEEFT U SPECIFIEKE WETTELIJKE RECHTEN EN U KUNT NOG ANDERE RECHTEN HEBBEN, DIE PER LAND (OF PER PROVINCIE) KUNNEN VERSCHILLEN.

VOOR ZOVER TOEGESTAAN DOOR DE PLAATSELIJKE WETGEVING ZIJN DEZE GARANTIE EN HET VERMELDE VERHAAL EXCLUSIEF EN KOMEN DIE IN DE PLAATS VAN ALLE ANDERE GARANTIES, VERHALEN EN VOORWAARDEN.

TP-Link geeft garantie op het hardwareproduct van het merk TP-Link in de originele verpakking voor gebreken in materialen en fabricage indien normaal gebruikt in overeenstemming met de richtlijnen van TP-Link gedurende een periode van DRIE JAAR na de oorspronkelijke datum van aanschaf via de detailhandel door de

eindgebruiker-koper.
