Tipo de produto	Adaptador CPL (Corrente Portadora na Linha)
Marque	TP-Link
Modelo	Adaptadores CPL 600
Velocidade máxima	600 Mbps
Interfaces	1 porta Ethernet RJ-45 (10/100 Mbps)
Tomada integrada	Tomada pass-through (em alguns modelos)
Botão Pair	Sim, para proteger a rede CPL
Alimentação	Rede elétrica (tomada)
Temperatura de operação	0 °C a 40 °C
Umidade de operação	10 % a 90 % (sem condensação)
Dimensões (aproximadamente)	100 x 60 x 40 mm
Peso (aproximadamente)	100 g
Segurança	Não conectar em régua; evitar água, fogo, umidade; não desmontar
Compatibilidade	Adaptadores CPL padrão (HomePlug AV)
Garantia	3 anos limitada
Certificações	CE, RoHS
Conteúdo da embalagem	2 adaptadores CPL, 2 cabos Ethernet RJ-45, guia de instalação rápida
Manutenção e limpeza	Limpar com pano seco; não usar produtos químicos
Peças sobressalentes e reparabilidade	Não disponíveis; aparelho não reparável pelo usuário

Perguntas frequentes - ADAPTATEURS CPL 600 TP-LINK

Como instalar meus adaptadores CPL?

Conecte um adaptador ao roteador com um cabo Ethernet e, em seguida, conecte o outro adaptador a uma tomada elétrica do mesmo circuito. Aguarde até que os LEDs CPL acendam e, em seguida, conecte seu computador ou dispositivo ao adaptador usando um cabo Ethernet.

Como proteger minha rede CPL com o botão Pair?

Pressione o botão Pair de um adaptador por 1 segundo e, dentro de 2 minutos, pressione o botão Pair do outro adaptador por 1 segundo. Os adaptadores são então pareados e a rede é protegida.

O que fazer se eu não tiver acesso à Internet pela minha rede CPL?

Verifique se todos os adaptadores estão conectados no mesmo circuito elétrico, se os LEDs CPL estão acesos, se os cabos Ethernet estão corretamente conectados e se seu computador está na mesma sub-rede do roteador.

Como redefinir um adaptador CPL?

Mantenha pressionado o botão Pair até que o LED de energia se apague brevemente, ou use o utilitário tpPLC para fazer uma redefinição por software.

Posso conectar os adaptadores CPL em uma régua?

Não, conecte sempre os adaptadores diretamente a uma tomada de parede. Se o adaptador tiver uma tomada pass-through, você pode conectar uma régua nessa tomada fêmea, mas não conecte outro adaptador CPL nela.

Como adicionar um novo adaptador à minha rede CPL existente?

Pressione o botão Pair de um adaptador já na rede por 1 segundo e, dentro de 2 minutos, pressione o botão Pair do novo adaptador. O novo adaptador será adicionado à rede segura.

Por que meus adaptadores não reconectam após movê-los?

Tente conectá-los em outras tomadas do mesmo circuito elétrico, repareie-os e verifique se nenhum aparelho elétrico (secador de cabelo, ar condicionado, etc.) está causando interferências. Se o adaptador tiver uma tomada pass-through, conecte o aparelho perturbador nela para filtrar o ruído.

Como configurar opções avançadas como QoS?

Baixe o utilitário tpPLC do site da TP-Link. Instale-o em seu computador e use-o para atualizar o firmware, configurar QoS ou gerenciar sua rede CPL.

Qual é a garantia dos adaptadores CPL TP-Link?

A TP-Link oferece garantia limitada de 3 anos a partir da data de compra, cobrindo defeitos de material e fabricação em uso normal.

O que fazer se um adaptador superaquecer ou estiver danificado?

Desconecte imediatamente o adaptador da tomada elétrica. Não tente repará-lo sozinho. Entre em contato com o suporte técnico TP-Link para obter ajuda ou possível cobertura sob garantia.

MANUAL DE UTILIZADOR ADAPTATEURS CPL 600 TP-LINK

Avenida da Liberdade, n°245, 7°E, 1250-143 Lisboa, Portugal

Guia de Instalação Rápida

Adaptador Powerline

TP-Link Technologies Co., Ltd.

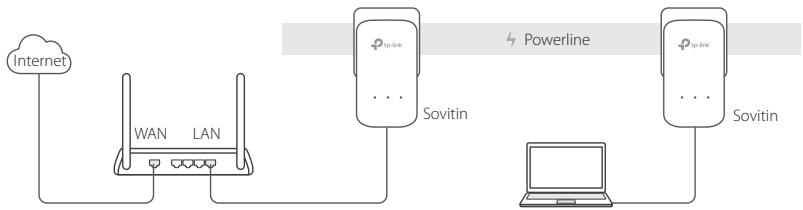

1. Ligue um adaptador Powerline a uma porta LAN do seu router utilizando um cabo Ethernet.
2. Ligue o outro dispositivo Powerline numa tomada elétrica e no mesmo circuito elétrico.
3. Aguarde até que o LED Powerline fique aceso nos adaptadores.
4. Conecte o seu computador ao adaptador Powerline utilizando um cabo Ethernet.
5. Desfrute!

Mais: Para adicionar mais adaptadores e extensores Powerline com as definições base de fábrica, apenas necessita de ligar os dispositivos em tomadas e no mesmo circuito/quadro elétrico.

Atenção

• Ligue os dispositivos Powerline diretamente em tomadas elétricas e não em extensões elétricas.
• Em dispositivos Powerline com tomada incluída, ligue as extensões elétricas diretamente na tomada elétrica do dispositivo Powerline.

Proteger a rede Powerline através do botão Pair

Dica: Durante o processo de emparelhamento é recomendado colocar os dispositivos próximos uns dos outros.

Configurar uma rede segura:

1. Pressione o botão Pair no adaptador durante 1 segundo.

2. No intervalo de 2 minutos, pressione o botão Pair no outro adaptador.

3. Terminado.

Se possuir mais do que 2 dispositivos Powerline, repita os passos abaixo nos dispositivos

Powerline adicionais por forma a serem configurados:

1. Prima o botão Pair durante 1 segundo em qualquer um dos dispositivos na rede Powerline.

2. No intervalo de 2 horas, pressione o botão Pair no equipamento Powerline adicional durante 1 segundo.

3. Terminado.

FAQ (Perguntas Frequentes)

Q1. Como posso repor as definições do meu Extensor Powerline?

R1. Com o adaptador Powerline ligado à tomada, prima continuamente o botão Pair até que o LED do Power apague momentaneamente e volte a acender. R2. Utilize o utilitário tpPLC para repor as definições do adaptador Powerline.

Q2. Como solucionar os problemas caso não consiga obter ligação à Internet na sua rede Powerline?

R1. Garanta que todos os adaptadores Powerline estão no mesmo circuito elétrico. R2. Certifique-se que todos os LEDs Powerline estão ligados. Caso contrário, efetue novamente o emparelhamento dos seus adaptadores e extensores Powerline. R3. Certifique-se que todas as ligações de hardware estão corretamente efetuadas. R4. Verifique se tem ligação à Internet ligando o seu computador diretamente ao seu modem ou router. R5. Certifique-se que o IP do seu computador está no mesmo segmento de rede do seu Router.

Q3. O que fazer no caso de um extensor previamente bem emparelhado não estabelecer a ligação antes de ser ligado noutra tomada elétrica?

R1. Teste noutra tomada elétrica e verifique se está no mesmo circuito elétrico. R2. Efetue novamente o processo de emparelhamento com a sua rede Powerline e verifique se o LED Powerline fica ligado antes de concluir o processo. R3. Verifique a possibilidade de existirem equipamentos eletrodomésticos que possam causar interferências no circuito elétrico onde estão os adaptadores Powerline, tais como máquinas de lavar, ares-condicionados ou outros equipamentos eletrônicos. Ligue os dispositivos eletrônicos ou extensões diretamente na tomada elétrica integrada (se o dispositivo Powerline tiver uma) de forma a remover o ruído elétrico.

Para configurações avançadas, tais como atualizações de firmware e definições de QoS, poderá utilizar o utilitário tpPLC. Poderá efetuar o download do utilitário a partir do site oficial da TP-Link.

Plug and Play

A TP-Link declara que este dispositivo está em conformidade com os requisitos essenciais e outras disposições das Diretivas 2014/30/UE, 2014/35/UE, 2009/125/CE e 2011/65/UE.

A declaração original de conformidade UE pode ser encontrada em http://www.tp-link.com/en/ce.

Informação de Segurança

• Mantenha o dispositivo afastado da água, fogo, humidade e ambientes quentes.
• Não tente abrir, reparar ou modificar o dispositivo.
• A tomada deve ser instalada perto do equipamento e estar acessível.
• Para dispositivos com tomadas de passagem de energia, estes devem ser ligados diretamente à tomada, posteriormente poderá ligar outros dispositivos eletrônicos. Dispositivos do mesmo tipo ou similares não devem ser aglomerados.
• Ligue os produtos Powerline diretamente nas tomadas de energia e não a extensões de energia. Por favor leia e siga as instruções de segurança acima quando operar o dispositivo. Não é garantido que acidentes ou estragos possam ocorrer devido à utilização incorreta do produto. Por favor utilize este produto corretamente.

Garantia Limitada de Produtos TP-Link de 3 Anos

Apenas para Produtos da Marca TP-Link.

ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍFICOS E PODERÁ TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVÍNCIAS).

ATE AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS NELA SÃO EXCLUSIVOS E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇÕES.

A TP-Link garante o produto de hardware da marca TP-Link contido na embalagem original contra defeitos nos materiais e na construção, quando usado em condições normais e de acordo com as orientações da TP-Link, por um período de TRÊS ANOS a contar a partir da data de compra pelo utilizador final.
