ADAPTATEURS CPL 600 - Powerline-sovittimet TP-LINK - Ilmainen käyttöohje ja opas

Tuotteen tyyppi	PLC-sovitin (Powerline)
Merkki	TP-Link
Malli	PLC-SOVITTIMET 600
Suurin nopeus	600 Mbps
Liitännät	1 Ethernet RJ-45 -portti (10/100 Mbps)
Sisäänrakennettu pistoke	Läpivirtauspistoke (joissakin malleissa)
Pair-painike	Kyllä, PLC-verkon suojaamiseen
Virransyöttö	Verkkovirta (pistorasia)
Käyttölämpötila	0–40 °C
Käyttökosteus	10–90 % (ei kondensoitumista)
Mitat (noin)	100 x 60 x 40 mm
Paino (noin)	100 g
Turvallisuus	Älä kytke jatkojohtoon; vältä vettä, tulta, kosteutta; älä pura
Yhteensopivuus	Vakiomuotoiset PLC-sovittimet (HomePlug AV)
Takuu	3 vuoden rajoitettu takuu
Sertifikaatit	CE, RoHS
Pakkauksen sisältö	2 PLC-sovitinta, 2 Ethernet RJ-45 -kaapelia, pika-asennusopas
Huolto ja puhdistus	Puhdista kuivalla liinalla; älä käytä kemikaaleja
Varaosat ja korjattavuus	Ei saatavilla; laite ei ole käyttäjän korjattavissa

Usein kysytyt kysymykset - ADAPTATEURS CPL 600 TP-LINK

Kuinka asennan PLC-sovittimeni?

Kytke yksi sovitin reitittimeen Ethernet-kaapelilla, kytke toinen sovitin pistorasiaan samassa sähköpiirissä. Odota, että PLC-merkkivalot syttyvät, ja yhdistä tietokoneesi tai laitteesi sovittimeen Ethernet-kaapelilla.

Kuinka suojaan PLC-verkkoni Pair-painikkeella?

Paina yhden sovittimen Pair-painiketta 1 sekunnin ajan, ja paina 2 minuutin kuluessa toisen sovittimen Pair-painiketta 1 sekunnin ajan. Sovittimet yhdistyvät ja verkko on suojattu.

Mitä teen, jos minulla ei ole Internet-yhteyttä PLC-verkkoni kautta?

Tarkista, että kaikki sovittimet on kytketty samaan sähköpiiriin, PLC-merkkivalot palavat, Ethernet-kaapelit on kytketty oikein ja tietokoneesi on samassa aliverkossa reitittimen kanssa.

Kuinka nollaan PLC-sovittimen?

Pidä Pair-painiketta painettuna, kunnes virtamerkkivalo sammuu hetkeksi, tai käytä tpPLC-apuohjelmaa ohjelmistopohjaiseen nollaukseen.

Voinko kytkeä PLC-sovittimet jatkojohtoon?

Ei, kytke sovittimet aina suoraan seinäpistorasiaan. Jos sovittimessa on läpivirtauspistoke, voit kytkeä siihen jatkojohdon, mutta älä kytke siihen toista PLC-sovitinta.

Kuinka lisään uuden sovittimen olemassa olevaan PLC-verkkooni?

Paina verkossa jo olevan sovittimen Pair-painiketta 1 sekunnin ajan, ja paina 2 minuutin kuluessa uuden sovittimen Pair-painiketta. Uusi sovitin lisätään suojattuun verkkoon.

Miksi sovittimeni eivät yhdisty uudelleen siirtämisen jälkeen?

Kokeile kytkeä ne muihin saman sähköpiirin pistorasioihin, yhdistä ne uudelleen ja tarkista, ettei mikään sähkölaite (hiustenkuivaaja, ilmastointilaite jne.) aiheuta häiriöitä. Jos sovittimessa on läpivirtauspistoke, kytke häiritsevä laite siihen suodattaaksesi kohinaa.

Kuinka määritän edistyneitä asetuksia, kuten QoS?

Lataa tpPLC-apuohjelma TP-Linkin verkkosivustolta. Asenna se tietokoneellesi ja käytä sitä laiteohjelmiston päivittämiseen, QoS:n määrittämiseen tai PLC-verkon hallintaan.

Mikä on TP-Link PLC-sovittimien takuu?

TP-Link myöntää rajoitetun 3 vuoden takuun ostopäivästä alkaen, joka kattaa laite- ja valmistusviat normaalissa käytössä.

Mitä teen, jos sovitin ylikuumenee tai vaurioituu?

Irrota sovitin välittömästi pistorasiasta. Älä yritä korjata sitä itse. Ota yhteyttä TP-Linkin tekniseen tukeen saadaksesi apua tai mahdollista takuukäsittelyä.

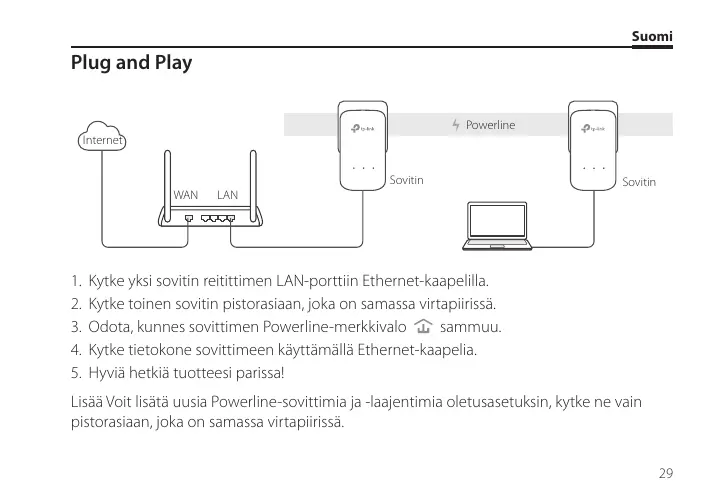

KÄYTTÖOHJE ADAPTATEURS CPL 600 TP-LINK

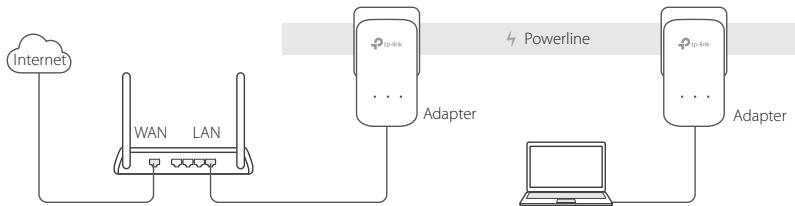

1. Kytke yksi sovitin reitittimen LAN-porttiin Ethernet-kaapelilla.
2. Kytke toinen sovitin pistorasiaan, joka on samassa virtapiirissä.
3. Odota, kunnes sovittimen Powerline-merkkivalo sammuu.
4. Kytke tietokone sovittimeen käyttämällä Ethernet-kaapelia.
5. Hyviä hetkiä tuotteesi parissa!

Lisää voit lisätä uusia Powerline-sovittimia ja -laajentimia oletusasetuksin, kytke ne vain pistorasiaan, joka on samassa virtapiirissä.

Huomio

• Kytke Powerline-laitteet suoraan pistorasiaan ilman jatkojohtoa.
• Jos Powerline-laitteet ovat läpivirtausmallisia, kytke jatkojohdot Powerline-laitteen integroituun pistorasiaan.

Muodosta Powerline-verkko Pair-painikkeella

Vinkkejä: Suosittelemme, että kytket Powerline-laitteet lähelle toisiaan laiteparin muodostamisen ajaksi.

Määrä suojattu verkko:

1 Paina yhden sovittimen Pair-painiketta 1 sekunnin ajan.

2 Paina 2 minuutin sisällä toisen sovittimen Pair-painiketta 1 sekunnin ajan.

Jos Powerline-tuotteita on useampi kuin 2, toista yllä olevat vaiheet kunkin määritettävän laitteen kohdalla:

1 Paina suojatun verkon kunkin Powerline-laitteen Pair-painiketta 1 sekunnin ajan.

2 Paina 2 minuutin sisällä toisen Powerline-laitteen Pair-painiketta 1 sekunnin ajan.

3 Valmis.

FAQ (usein kysytyt kysymykset)

K1. Miten nollaan Powerline-sovittimen?

V1. Kun Powerline-sovitin asetetaan pistorasiaan, pidä Pair-painiketta painettuna, kunnes Power-LED sammuu hetkiseksi ja syttyy uudelleen. V2. Nollaa Powerline-sovitin tpPLC-apuohjelmalla.

K2. Miten suoritan vianmäärityksen, jos Powerline-verkossa ei ole internetyhteyttä?

V1. Varmista, että kaikki Powerline-laitteet ovat samassa sähköpiirissä. V2. Varmista, että kaikki Powerline-merkkivalot palavat. Jos eivät pala, muodosta sovittimien ja laajentimien välille uudelleen laitepari. V3. Varmista, että kaikki laiteliitännät on kytketty oikein ja tiukasti. V4. Tarkista Internet-yhteys kytkemällä tietokone suoraan modeemiin tai reitittimeen. V5. Varmista, että tietokoneen IP-osoite on samassa segmentissä kuin reitittimen.

K3. Mitä voin tehdä, jos Powerline-laite, jonka laiteparin muodostus on onnistunut, ei muodosta yhteyttä, kun se siirretään uuteen paikkaan?

V1. Kokeile toista pistorasiaa ja varmista, että se kuuluu samaan virtapiiriin. V2. Kokeile muodostaa laitepari uudelleen ja varmista, että Powerline-merkkivalo palaa. V3. Tarkista häiriöt, kuten pesukoneet, ilmastointilaitteet ja muut laitteet, jotka saattavat olla liian lähellä jotain Powerline-laitetta. Kytke laite integroituun sähköpistokkeeseen (jos Powerline-laitteessa on sellainen) vähentääksesi sähköistä kohinaa.

Lisäkonfiguraatioihin, kuten laiteohjelmistopäivityksiin ja QoS-konfiguraatioon, pääsee tpPLC-apuohjelman kautta. Voit asentaa tpPLC-apuohjelman TP-Linkin viralliselta sivustolta.

Plug and Play

TP-Link ilmoittaa täten, että tämä laite noudattaa direktiivien 2014/30/EU, 2014/35/EU, 2009/125/EY ja 2011/65/EU olennaisia vaatimuksia ja muita asianmukaisia ehtoja.

Alkuperäinen EU-vaatimustenmukaisuusvakuutus on osoitteessa http://www.tp-link.com/en/ce.

Turvallisuutta koskevat tiedot

• Pidä laite poissa vedestä, tulesta, kosteudesta ja kuumasta ympäristöstä.
• Älä yritä purkaa, korjata tai muuntaa laitetta.
• Pistoke asennetaan laitteiden lähelle ja helposti saataville. Vältä jatkojohtojen käyttöä Passthrough-laitteiden kohdalla, mutta saman tai eri tyypin laitteita ei tule normaalikäytössä kasata yhteen. Kytke Powerline-laitteet suoraan seinäpistokkeisiin, ei jatkojohtoihin.

Lue yllä olevat turvallisuustiedot ja noudata niitä käyttäessäsi laitetta. Emme voi taata, että laitteen virheellinen käyttö ei aiheuta onnettomuuksia tai vaurioita. Käytä tätä tuotetta varoen ja omalla vastuullasi.

TP-Link kolmen vuoden rajoitettu tuotetakuu

Vain TP-Link-merkkiset tuotteet.

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJÄ LAILLISIA OIKEUKSIA, JA HÄNELLÄ VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT OSALVALTIOITTAIN (TAI MAA- TAI ALUEKOHTAISESTI).

SII NÄ MÄÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-Link takaa, että TP-Link-merkkinen laitteistotuote, joka saapui alkuperäisessä pakkauksessa, ei sisällä materiaali- eikä valmistusvirheitä normaalissa, TP-Linkin ohjeiden mukaisessa käytössä, KOLMENA VUOTENA siitä päivämäärästä, jona loppukäyttäjä sen alun perin hankki.
