GEBRUIKSAANWIJZING 10S49 D WAD929C HIGH ONE

12 A 4 11 D=21.3cm 9 10 een |l9 12 D = 32cm D = 16cm 18 H210.5cm

Dank ul Bedankt om dit VALBERG-product te kiezen. De producten van het merk VALBERG, die gekozen, getest en aanbevolen worden door ELECTRO DEPOT, zijn eenvoudig te gebruiken, betrouwbaar en van onberispelijke kw Dankzij dit toestel kunt u er zeker van zijn dat u bij elk gebruik volledig tevreden bent Welkom bij ELECTRO DEPOT. Bezoek onze website: www.el TRO DEPOT

Inhoudstafel Overzicht van het product Snelstartgids Productinstallatie Gebruiksaanwijzing Reiniging en onderhoud Probleemoplossing Teller afwasbeurten

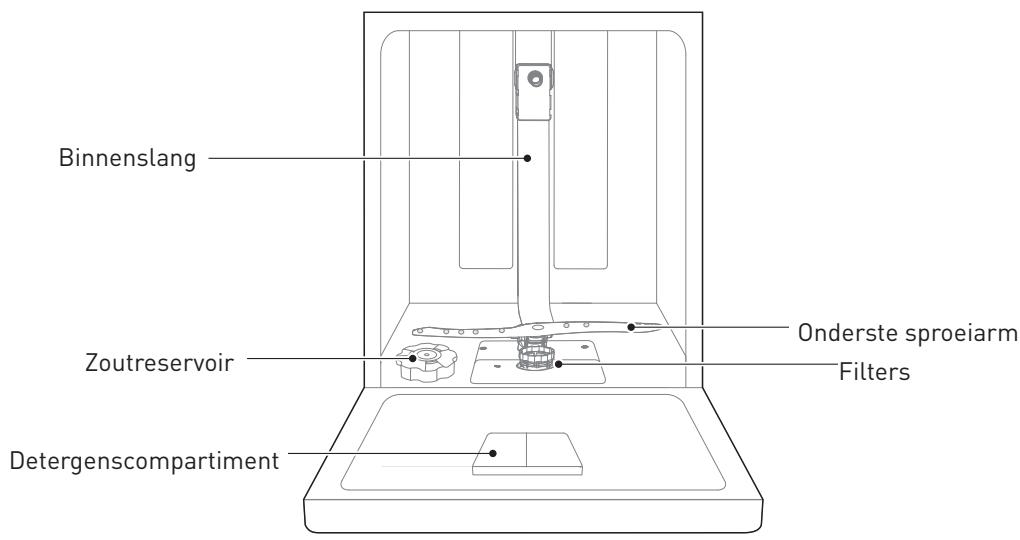

A Overzicht van het toestel Overzicht van het product BELANGRIJK: Lees de gebruiksaanwijzing voor u de vaatwasser voor het eerst gebruikt voor optimale prestaties. Binnenslang Onderste sproeiarm Filters Zoutreservoir

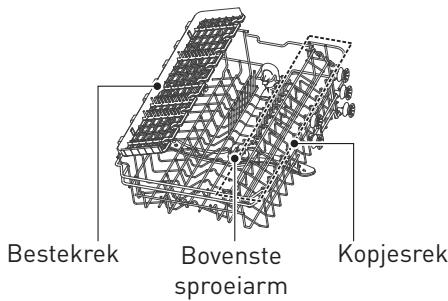

(e J Bestekrek Bovenste Kopjesrek sproeiarm Bestekmand Bovenste mand Onderste mand OPMERKING: De foto's zijn enkel ter informatie. De modellen kunnen onderling verschillen.

Gebruik van het toestel Snelstartgids WAARSCHUWING: Lees de overeenkomstige inhoud van de handleiding voor gedetailleerde werkmethode.

1. De vaatwasser installeren.

2. Verwijder grove restjes van de vaat. 3. Vul de manden.

Spoel de vaat niet af voor u hem in de vaatwasser plaatst. [A 1 2 UURNIUUTUIUT Binnenkant — Buitenkant

4. Doe vaatwasproduct in het 5. Selecteer een geschikt

vaatwasmiddelbakje en voeg programma en start de spoelmiddel toe. vaatwasser. TE NN

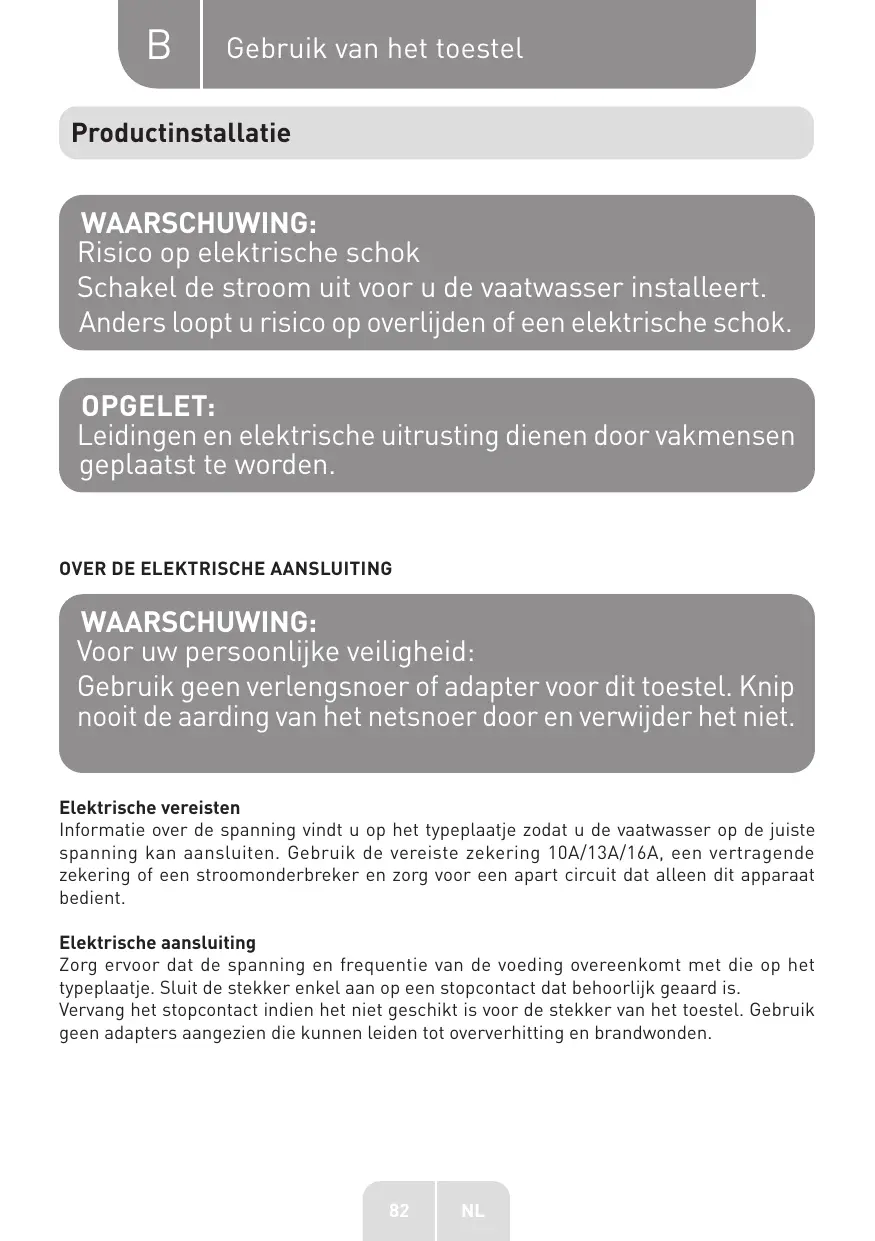

Gebruik van het toestel Productinstallatie WAARSCHUWING: Risico op elektrische schok Schakel de stroom uit voor u de vaatwasser installeert Anders loopt u risico op overlijden of een elektrische schok OPGELET: Leidingen en elektrische uitrusting dienen door vakmensen geplaatst te worden.

OVER DE ELEKTRISCHE AANSLUITING

WAARSCHUWING: Voor uw persoonlijke veiligheid: Gebruik geen verlengsnoer of adapter voor dit toestel. Knip nooit de aarding van het netsnoer door en verwijder het niet. Elektrische vereisten Informatie over de spanning vindt u op het typeplaatje zodat u de vaatwasser op de juiste spanning kan aansluiten. Gebruik de vereiste zekering 10A/13A/16A, een vertragende zekering of een stroomonderbreker en zorg voor een apart circuit dat alleen dit apparaat bedient. Elektrische aansluiting Zorg ervoor dat de spanning en frequentie van de voeding overeenkomt met die op het typeplaatje. Sluit de stekker enkel aan op een stopcontact dat behoorlijk geaard is. Vervang het stopcontact indien het niet geschikt is voor de stekker van het toestel. Gebruik geen adapters aangezien die kunnen Leiden tot oververhitting en brandwonden.

Gebruik van het toestel WAARSCHUWING: Zorg ervoor dat het toestel goed geaard is voor u het gebruikt.

WATERTOEVOER EN -AFVOER

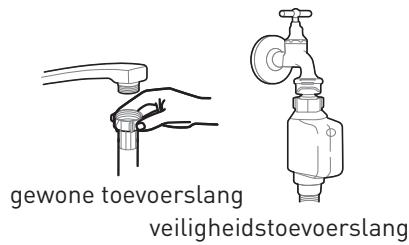

Aansluiting koud water Sluit de toevoerslang voor koud water aan op een connector met schroefdraad (3/4 inch [19,05 mm]) en zorg ervoor dat ze goed vast zit. Laat het water even lopen om te kijken of het zuiver is bij nieuwe waterleidingen of wanneer de leidingen een tijdje niet gebruikt zijn. Dit is een geWone toevoerslang noodzakelijke voorzorgsmaatregel om te vermijden veiligheidstoevoerslang dat de watertoevoer geblokkeerd geraakt en het toestel beschadigd wordt. Over de veiligheidstoevoerslang De veiligheidstoevoerslang heeft dubbele wanden. Het systeem blokkeert het water wanneer de toevoerslang breekt en wanneer de met lucht gevulde ruimte tussen de toevoerslang zelf en de buitenste geribbelde slang vol water zit. WAARSCHUWING: Een slang die aan een kraan vastgemaakt is kan barsten wanneer ze op dezelfde leiding aangesloten is als de vaatwasser. Indien uw gootsteen een slang heeft, is het aanbevolen om ze Los te maken en het gat dicht te maken. Hoe de veiligheidstoevoerslang aansluiten

1. Trek de veiligheidstoevoerslangen uit de opslagruimte achteraan de vaatwasser.

2. Schroef de schroeven van de veiligheidstoevoerslang aan de kraan vast met een draad van

3/4 inch [19,05 mm].

3. Draai de kraan volledig open voor u de vaatwasser start.

Hoe de veiligheidstoevoerslang verwijderen

1. Draai de waterkraan dicht.

2. Schroef de veiligheidstoevoerslang van de kraan los.

Gebruik van het toestel

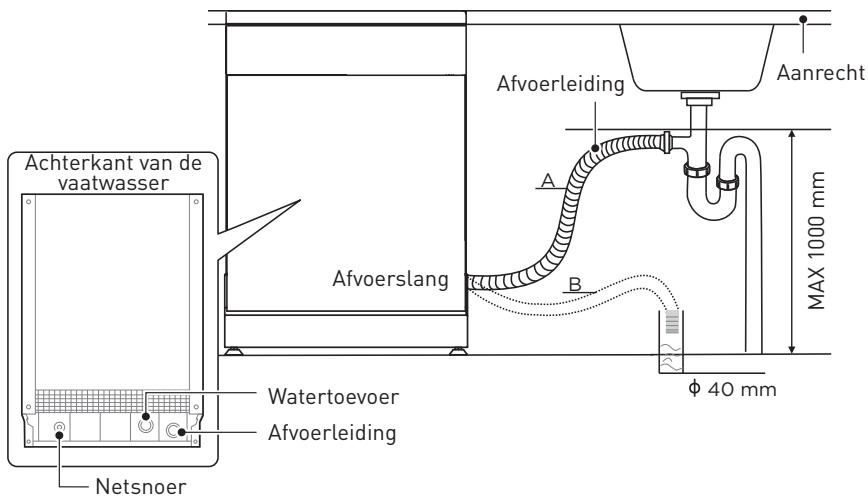

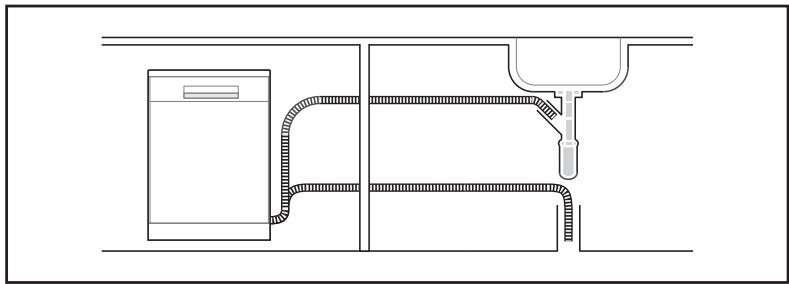

AANSLUITING VAN DE AFVOERSLANGEN

Steek de afvoerslang in een afvoerbuis met een diameter van minstens 4 cm of laat deze in de gootsteen lopen en zorg ervoor dat deze niet geplooïid of geklemd wordt. De hoogte van de afvoerslang mag niet hoger zijn dan 1.000 mm. Het vrije uiteinde van de slang mag niet in water ondergedompeld worden om het terugstromen van het water te voorkomen. WAARSCHUWING: Maak de afvoerslang goed vast in positie À of B. Aanrecht Afvoerleiding chterkant van de vaatwasser

Afvoerslang MAX 1000 mm $ 40 mm Watertoevoer LISA aivoerteiding L— Netsnoer Hoe overtollig water uit de slang verwijderen Wanneer de aansluiting op de afvoerleiding hoger geplaatst is dan 1000 mm kan er overtollig water achterblijven in de afvoerslang. Overtollig water moet dan uit de slang verwijderd worden in een kom of geschikte bak die buiten en lager dan de wasbak geplaatst is. Waterafvoer Sluit de waterafvoerslang aan. De afvoerslang moet goed aansluiten om lekken te vermijden. Zorg ervoor dat de afvoerslang niet gebogen of platgedrukt is.

Gebruik van het toestel Verlengslang Zorg ervoor dat u een gelijkaardige afvoerslang gebruikt, indien u een verlengslang nodig heeft. Ze mag niet langer zijn dan 4 meter, anders zouden de wasprestaties van de vaatwasser kunnen verminderen. Aansluiting met sifon De aansluiting van de afvoer moet lager zijn dan 1000 mm (maximum) vanaf de onderkant van de vaatwasser.

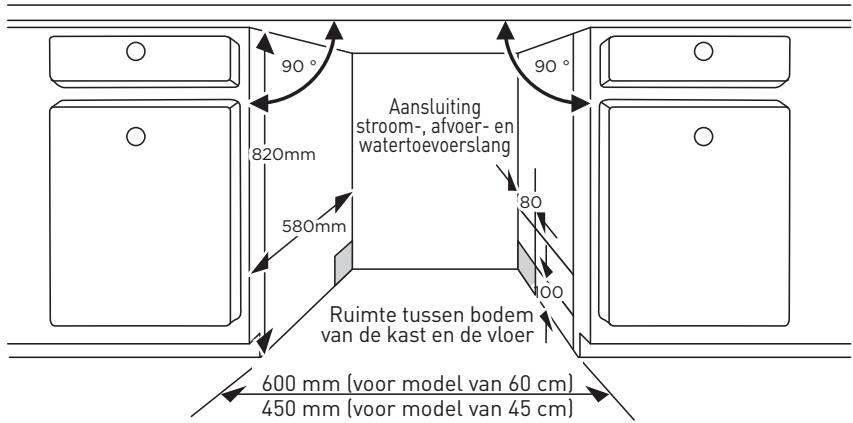

PLAATSING VAN HET TOESTEL

Plaats het toestel op de gewenste plaats. De achterkant moet tegen de muur erachter rusten en de zijkanten tegen de kastjes ernaast of de muur. De vaatwasser is uitgerust met een watertoevoer- en afvoerslang die rechts of links geplaatst kan worden om de installatie te vereenvoudigen. INGEBOUWDE INSTALLATIE (VOOR HET INBOUWMODEL) Stap 1. De beste Locatie voor de vaatwasser kiezen De vaatwasser dient dicht bij een bestaande watertoevoer, waterafvoer en een stopcontact geplaatst te worden. Afbeeldingen van de afmetingen van de kast en van de plaatsing van de vaatwasser

1. Minder dan 5 mm tussen de bovenkant van de vaatwasser en de kast en de buitendeur die

is afgelijnd met de kast. Aansluiting stroom-, afvoer- en| Lomm … [matertoevoersiang

Ruimte tussen bodem van de kast en de vloer 600 mm [voor model van 60 cm] 450 mm [voor model van 45 cm]

Gebruik van het toestel

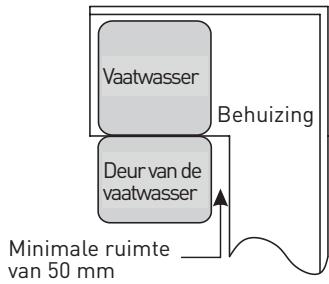

2. Wanneer de vaatwasser in de hoek van de kast

geïnstalleerd wordt, moet er enige ruimte zijn wanneer de deur wordt geopend. Minimale ruimte van 50 mm WAARSCHUWING: Afhankelijk van waar uw stopcontact zich bevindt, is het mogelijk dat u een gat moet zagen in de tegenovergestelde kant van de kast. Stap 2. Afmetingen en installatie van het sierpaneel WAARSCHUWING: Volg de specifieke installatie-instructie om het sierpaneel te bevestigen Half-ingebouwd model Maak velcrostrip À en B los en bevestig velcrostrip À op de binnenkant van het sierpaneel. Bevestig de vilten velcrostrip B op de buitendeur van de vaatwasser (zie afbeelding A). Bevestig na het positioneren van het paneel, het paneel op de buitendeur met behulp van de schroeven en bouten (zie afbeelding B).

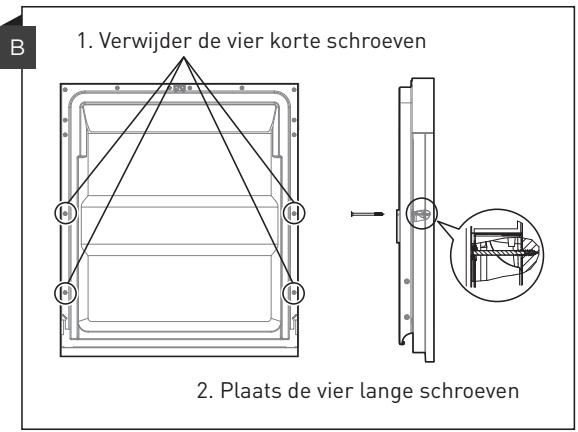

1. Verwijder de vier korte schroeven

2. Plaats de vier Lange schroeven

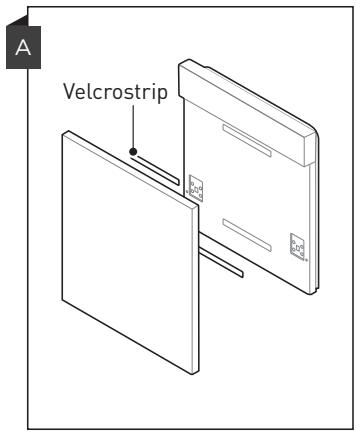

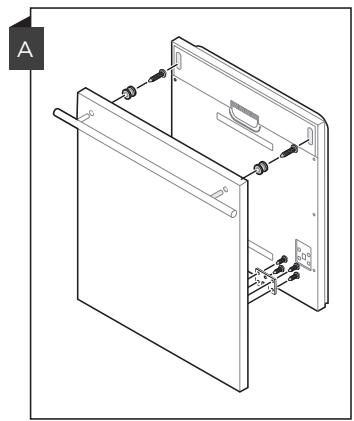

Gebruik van het toestel Volledig ingebouwd model Installeer de haak op het sierpaneel en plaats de haak in de uitsparing van de buitendeur van de vaatwasser (zie afbeelding A). Bevestig na het positioneren van het paneel, het paneel op de buitendeur met behulp van de schroeven en bouten (zie afbeelding B).

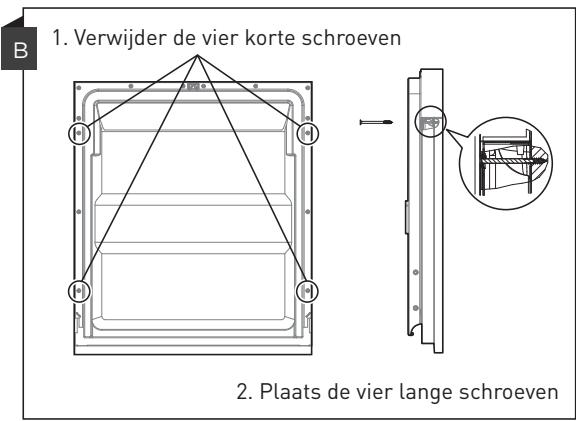

1. Verwijder de vier korte schroeven

2. Plaats de vier Lange schroeven

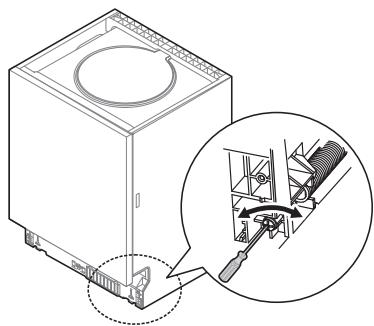

Stap 3. Aanpassing van de spanning van de deurveer

1. De deurveren zijn in de fabriek ingesteld op de

juiste spanning voor de buitendeur. Indien het Sierpaneel wordt geïnstalleerd zult u de spanning van de deurveer moeten aanpassen. Draai de aanpassingsschroef om de kabel van de veer losser of strakker te maken.

2. De spanning van de deurveer is juist wanneer de

deur in volledig geopende positie horizontaal blijft en daarna met een Lichte duw van de vinger naar boven gaat om te sluiten.

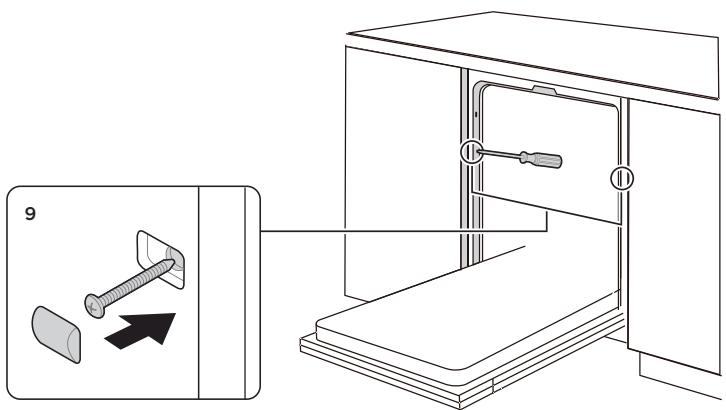

Gebruik van het toestel Stap 4. Stappen om de vaatwasser te installeren purs

NS] WAARSCHUWING: Zie de specifieke installatiestappen in de installatietekeningen. . Bevestig de condensatiestrook onder het werkvlak van de kast. Zorg ervoor dat de condensatiestrook gelijk Loopt met de rand van het werkvlak. (Stap 2] Sluit de aanvoerslang aan op de koudwatertoevoer. Sluit de afvoerslang aan. Sluit de stroomkabel aan. Plaats de vaatwasser in de kast. Zet de vaatwasser waterpas. De achterste voet kan vanaf de voorkant van de vaatwasser worden aangepast door met een kruiskopschroevendraaier aan de kruisschroef in het midden van de onderkant van de vaatwasser te draaien. Om de voorste voet aan te passen, gebruik een platte schroevendraaier en draai aan de voorste voet tot de vaatwasser waterpas staat. (Stap 5 tot Stap 6] Installeer de deur van het meubel op de buitendeur van de vaatwasser. (Stap 7 tot Stap 10] Pas de spanning van de deurveren aan door een kruiskopschroevendraaier in wijzerzin te draaien om de Linker en rechter deurveren aan te spannen. Zo niet kunt u uw vaatwasser beschadigen. (Stap 11] . De vaatwasser moet stevig op zijn plaats staan. Maak de zijkant vast met schroeven.

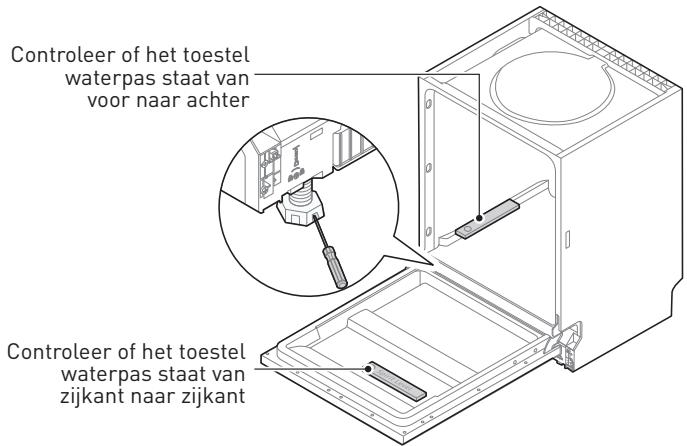

Gebruik van het toestel Stap 5. De vaatwasser waterpas zetten De vaatwasser moet waterpas staan om de vaat goed te kunnen schikken en voor goede wasprestaties.

1. Plaats zoals weergegeven een waterpas op de deur en het rek binnenin om te controleren

of de vaatwasser waterpas staat.

2. Zet de vaatwasser waterpas door de drie verstelvoetjes individueel aan te passen.

3. Let op dat u de vaatwasser niet doet omkantelen wanneer u de vaatwasser waterpas zet.

Controleer of het toestel waterpas staat van voor naar achter Controleer of het toestel waterpas staat van zijkant naar zijkant

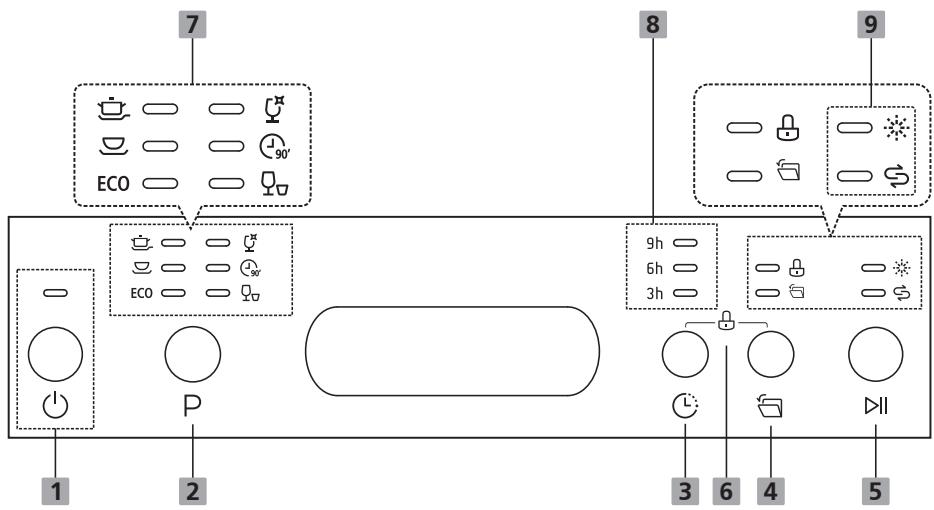

Gebruik van het toestel Gebruiksaanwijzing Nr. 4 Nr 5 Q)_ Aan/Uit-knop P Programma . Uitgesteld G starten a Automatisch openen DIl Start / Pauze à Kinderslot Omschrijving + Druk op deze knop om uw vaatwasser aan te zetten. + Selecteer het juiste afwasprogramma. De programma-indicator Licht op. + Druk op de knop om de uitgestelde start in te stellen. Het lampje Licht op. + Na het wassen opent de deur automatisch zodat de vaat beter kan drogen. [het kan alleen worden gebruikt met intensive, Universeel, ECO, Glas, 90min). Druk op deze knop om de functie te activeren of te desactiveren. Wanneer het pictogram oplicht, is de functie Automatisch openen geselecteerd. + Druk op de knop om het geselecteerde wasprogramma te starten of het werkende programma in pauze te zetten. + Met deze functie kunt u de knoppen op het bedieningspaneel vergrendelen, zodat kinderen de vaatwasser niet per ongeluk kunnen starten door op de knoppen van het bedieningspaneel te drukken. Enkel de Aan/uit-knop blijft actief.

Gebruik van het toestel L=A

Intensive Glas Universeel 90 min ECO Snel Uitgestelde start Spoelmiddel Zout Omschrijving + Erg vuile spullen zoals potten en pannen. Met opgedroogde voedselresten. + Voor lichtjes bevuild servies en glas. + Voor normaal bevuilde ladingen, zoals potten, borden, glazen en lichtjes vuile pannen. + Voor normaal bevuilde ladingen die snel afgewassen moeten worden. -Ditis het standaard programma. Het is geschikt voor normaal bevuild servies. Het is het meest efficiënte programma op het gebied van energie- en waterverbruik voor dat soort servies. + Een korter afwasprogramma voor lichtjes vuile Ladingen die niet gedroogd moeten worden. + Om de uitgestelde tijd (3u/6u/9u) weer te geven + Wanneer het lampje brandt, betekent dit dat het spoelmiddel van de vaatwasser bijna op is en bijgevuld moet worden. + Wanneer het “ &" lampje brandt, betekent dit dat het zout van de vaatwasser bijna op is en bijgevuld moet worden.

Gebruik van het toestel PROGRAMMA'S De tabel hieronder geeft aan welke programma's het beste zijn voor het niveau van bevuiling en hoeveel vaatwasproduct nodig is. Ze geeft ook allerlei informatie over de programma's. De verbruikswaarden en duur van de programma's zijn Louter ter informatie behalve voor het ECO-programma. (@) geeft aan dat het programma in de laatste spoeling spoelmiddel gebruikt. AGEN Omschrijving Wasmiddel Loop- Energie Water Spoelen 9 Cyclus Voor-/Hoofdwas tijd (min) {kWh} (L) middel Voorwas = Wassen (60°C) ana : E spoeten Lee 175 A 127 © intensive Spoelen (65-72°c) | 912 tabletten ' rogen Voorwas (ei) Wassen (45°C) “4 g 0,760- O Spoelen = 120 12,7 us Spoelen (55-60°C) 1 of 2 tabletten 0,805 Drogen Voorwas Wassen (60°C) 4/4 - Le Spoelen ie 150 cn 127 © Universel Spoelen (65-72°C) 1 0f 2 tabletten ' rogen e Wassen (55°C) J Spoelen 18g 0,830- e 9 Spoelen (60-65°C] Ttablet 9 5930 ‘04 90 min Drogen Wassen (45°C) Spoelen 189 . ECO Spoelen (45°C) T tablet 215 0674 90 (*EN60436] Drogen Q Wassen (45°C) 129 Ü Spoelen ——— 30 0,560 9,6 [e} Snel Spoelen (45°C) 1 tablet

Gebruik van het toestel OPMERKING: ECO (*EN60436): Het ECO-programma is geschikt om normaal bevuild servies te reinigen. Voor dit gebruikis dit het meest efficiénte programma op het gebied van energie- en waterverbruik. Het wordt gebruikt om naleving van de Europese wetgeving op het gebied van ecologisch ontwerp te beoordelen.

DE VAAT VOORBEREIDEN EN INLADEN

Het kan aangewezen zijn om keukengerei te kopen dat vaatwasserbestendig is. Selecteer voor sommige zaken de laagst mogelijke temperatuur. Neem glazen en bestek niet onmiddellijk nadat het programma beëindigd is uit de vaatwasser om schade te voorkomen. Om bestek/vaat te wassen Niet geschikt voor de vaatwasser Bestek met houten, hoornen, porseleinen of paarlemoeren handvatten Plastic voorwerpen die niet hittebestendig zijn Ouder bestek met geliimde delen die niet temperatuurvast zijn Gebonden bestek of servies Voorwerpen in tin of koper Kristalglas Stalen voorwerpen die kunnen roesten Houten borden Voorwerpen uit synthetische vezels Zijn beperkt geschikt Sommige soorten glazen kunnen dof worden na een groot aantal afwasbeurten Onderdelen in zilver en aluminium ontkleuren vaak tijdens het wassen Geglazuurde patronen kunnen vervagen wanneer ze vaak gewassen worden Aanbevelingen voor het inladen van de vaatwasser Verwijder grote voedingsresten. Maak restjes aangebrand eten in pannen zacht. Het is niet nodig om de vaat onder stromend water te spoelen. Volg deze richtlijnen voor de beste prestaties van de vaatwasser. {De functies en het uitzicht van de manden en bestekmand kunnen van model tot model verschillen) Plaats voorwerpen op de volgende manier in de vaatwasser: voorwerpen zoals kopjes, glazen, potten en pannen moeten omgedraaid worden. Gebogen voorwerpen of voorwerpen met vakjes moeten schuin geplaatst worden zodat het water er kan aflopen.

Gebruik van het toestel Alle keukengerei moet veilig opgestapeld worden zodat het niet kan omvallen. Alle keukengerei moet zo geplaatst worden dat de armen zonder problemen kunnen ronddraaien. Plaats holle voorwerpen zoals kopjes, glazen en pannen. met de opening naar beneden zodat er geen water in kan komen te staan. Plaats geen vaat en bestek in of op elkaar. Om schade te voorkomen mogen glazen niet met elkaar in contact komen. De bovenste mand is gemaakt om meer delicate en lichtere vaat te bevatten zoals glazen en koffie- en theekopjes. Het kan gevaarlijk zijn om messen met lang snijvlak naar boven te richten. Lange en scherpe voorwerpen zoals snijmessen moeten horizontaal in de bovenste mand geplaatst worden. Plaats niet te veel in de vaatwasser. Dit is belangrijk voor goede resultaten en voor een redelijk energieverbruik. OPMERKING: Heel kleine vVoorwerpen kunnen niet in de vaatwasser gewassen worden aangezien ze gemakkelijk uit de mand kunnen vallen. De vaat verwijderen Om te vermijden dat er water uit de bovenste mand in de onderste mand druppelt, raden we aan dat u eerst de onderste mand leeg maakt en dan de bovenste mand. WAARSCHUWING: Het keukengerei wordt heel warm! Wacht ongeveer 15 minuten voor u uw glazen en bestek uit de vaatwasser neemt nadat het programma beëindigd is om schade te voorkomen. De bovenste mand inladen De bovenste mand is speciaal ontworpen om delicater en lichter servies in te plaatsen, zoals glazen, koffie- en theekoppen en schotels, alsook borden, kleine kommen en ondiepe Q pannen (zolang ze niet te vuil zijn). Plaats de E=Je- borden en het kookgerei zodanig dat het niet verplaatst wordt door de waterstraal.

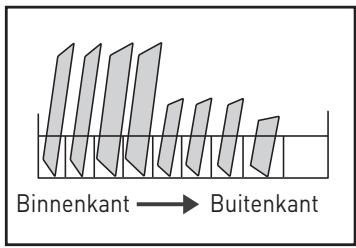

Gebruik van het toestel De onderste mand inladen We raden aan dat u grote en moeilijk te reinigen voorwerpen in de onderste mand plaatst: potten, pannen, deksels, serveerschotels en -kommen, zoals weergegeven in onderstaande afbeelding. Het is aanbevolen om serveerschotels en deksels aan de zijkant van de manden te plaatsen om te (ll voorkomen dat ze het draaien van de bovenste sproeiarm blokkeren. De maximum diameter van borden die voor het vaatwasmiddelbakje geplaatst worden is 19 cm, zodat het bakje vlot open kan openen.

De bestekmand inladen Bestek moet goed gescheiden in de juiste posities in de bestekmand worden geplaatst. Vermijd bestek op elkaar te plaatsen om onvoldoende wasresultaten te voorkomen. WAARSCHUWING: Zorg ervoor dat er onderaan geen voorwerpen uitsteken Plaats scherpe voorwerpen altijd met de scherpe punt naar beneden!

Gebruik van het toestel DE MANDEN VULLEN VOLGENS EN60436: De vaatwasser volledig vullen bespaart water en energie.

Gebruik van het toestel

OPMERKING: Plaats lichte couverts op het rekje. Ze mogen in totaal niet meer wegen dan 1,5 kg.

Aantal Categorie Soeplepels Vorken

D02006G0® 3 Messen Informatie over compatibiliteitstesten in 4 Theelepels overeenstemming met EN60436 5 Dessertlepels Capaciteit: 10 bestekken Positie van de bovenste mand: lagere stand 6 Opscheplepels Programma: ECO 7 Opschepvork Instelling spoelen: Max. 8 cateepel Afstelling van de waterontharder: H3

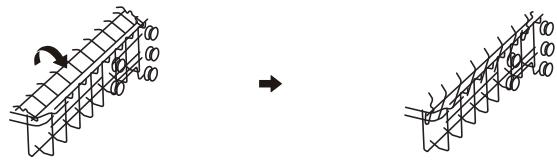

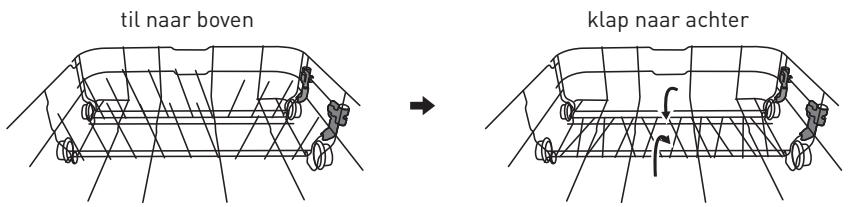

Gebruik van het toestel TIPS VOOR HET INLADEN VAN DE MAND Afstellen van de bovenste mand De hoogte van de bovenste mand kan gemakkelijk worden aangepast om grotere borden in de bovenste of onderste mand te kunnen plaatsen. Volg deze stappen om de hoogte van het bovenste rek aan te passen:

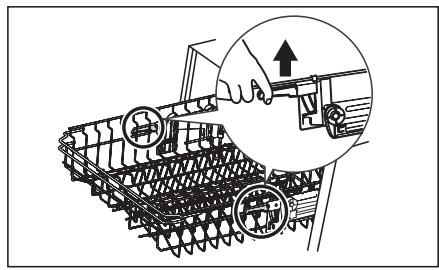

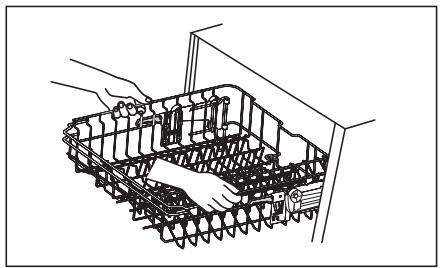

1. Om de bovenste mand naar bovente 2. Om de bovenste mand te laten

brengen, volstaat het om de bovenste zakken, tilt u de handgrepen voor mand bij het midden van elke kant op het afstellen aan weerszijden op om te tillen tot de mand in de bovenste de mand los te maken en op een stand klikt. Het is niet nodig om de lagere stand te zetten. afstelhandgrepen op te tillen. Inklappen van het kopjesrekje Om in de bovenste mand plaats te maken voor grotere voorwerpen, klapt u het kopjesrekje naar boven. U kunt nu hoge glazen tegen het rekje plaatsen. Inklappen van de houders De houders in de onderste mand houden de borden en schotels op hun plaats. Ze kunnen ingeklapt worden om plaats te maken voor grotere voorwerpen. til naar boven Klap naar achter

Gebruik van het toestel

ZOUT IN DE WATERVERZACHTER TOEVOEGEN

OPMERKING: Indien uw model geen waterverzachter heeft, kan u deze rubriek overslaan. Gebruik altijd zout dat voor vaatwassers bestemd is. De hardheid van het water verschilt van streek tot streek. Wanneer hard water gebruikt wordt in de vaatwasser, komt er aanslag op de vaat en het keukengerei. De vaatwasser is uitgerust met een speciale waterverzachter die zout gebruikt dat speciaal bedoeld is om kalk en mineralen uit het water te verwijderen. Het zoutreservoir bevindt zich onder de onderste mand en moet als volgt gevuld worden: WAARSCHUWING: Gebruik enkel zout dat specifiek voor vaatwassers bestemd is. Andere soorten zout die niet speciaal bestemd zijn voor gebruik in vaatwassers, en vooral tafelzout, beschadigen de waterverzachter. Bij schade veroorzaakt door het gebruik van ongeschikt zout is de garantie van de fabrikant niet geldig en is de fabrikant niet aansprakelijk voor de veroorzaakte schade. Vul enkel met zout voor u een cyclus uitvoert. Op die manier vermijdt u dat korrels zout of zout water dat gemorst is voor langere tijd op de bodem van de machine aanwezig blijven. Dit kan corrosie veroorzaken.

Gebruik van het toestel Gelieve de onderstaande stappen te volgen om vaatwasserzout toe te voegen:

1. Haal de onderste mand eruit en draai het afdekplaatje van het reservoir Los.

2. Plaats het uiteinde van de trechter (indien meegeleverd) in het gat en giet er ongeveer 1,5

kg vaatwasserzout in.

3. Vul het zoutcompartiment met water tot aan de maximumaanduiding. Het is normaal dat

er een kleine hoeveelheid water uit het compartiment loopt.

4. Nadat u het compartiment gevuld hebt, draait u de dop goed vast.

5. De indicator voor het zout zal doven van zodra het compartiment gevuld is met zout.

6. Start onmiddellijk een programma nadat u het zoutreservoir bijgevuld heeft [wij raden een

kort programma aan). Het filtersysteem, de pomp of andere belangrijke delen van de machine kunnen anders beschadigd worden door het zoute water. Dit valt niet onder de garantie. OPMERKING: Het zoutreservoir moet enkel bijgevuld worden wanneer het waarschuwingslichtie op het bedieningspaneel aangaat. Het kan zijn dat het waarschuwingslichtje aanblijft wanneer het zout bijgevuld werd. Dit is afhankelijk van de mate waarin het zout oplost. Indien er geen waarschuwingslichtje voor zout is in het bedieningspaneel (bij sommige modellen), kan u inschatten wanneer u het zout moet bijvullen op basis van het aantal cycli dat de vaatwasser gedraaid heeft. Voer een snel programma of een programma om te weken uit wanneer er zout gemorst is. WATERVERZACHTER De waterverzachter moet manueel ingesteld worden met de waterhardheidsknop. De waterverzachter verwijdert mineralen en zout van het water aangezien ze de werking van het toestel op een negatieve manier beïnvloeden. Hoe meer mineralen, hoe harder het water is. De waterverzachter moet ingesteld worden in functie van de hardheid van het water in uw streek. Uw plaatselijke watervoorziening kan u inlichten over de hardheid van het water in uw streek.

Gebruik van het toestel Het zoutverbruik aanpassen De hoeveelheid zout die de vaatwasser verbruikt kan aangepast worden in functie van de hardheid van het gebruikte water. Hierdoor wordt de verbruikte hoeveelheid zout geoptimaliseerd en correct ingesteld. Volg de stappen hieronder om het zoutverbruik aan te passen.

1. Sluit de deur en zet het toestel aan.

2. Druk binnen de 60 seconden nadat u het toestel hebt aangezet langer dan 5 seconden op

de programmaknop om de waterverzachter in te stellen.

3. Druk opnieuw op de programmaknop om de juiste instelling te selecteren in functie van uw

streek. De instelling volgt deze sequentie: H3->H4->H5->H6->H1->H2->H3;

4. Doe 5 seconden lang niets of druk op de Aan/Uit-knop om de instelling te voltooien en de

instelmodus te verlaten.

ne Ed Mmau 0-5 0-9 0-6 0-0,94 6-11 10-20 7-14 1,0-2,0 12-17 21-30 15-21 2,1-3,0 18-22 31-40 22-28 3,1-4,0 23-34 41-60 29-42 4,1-6,0 35-55 61-98 43-69 6,1-9,8 Regeneratie R vindt elke X Niveau van de CEE waterverzachter Progre sequenties plaats Hl:Snelhelder Gen regeneratie licht 3 H2: 90 min 10 helder Licht H3: Snel, 90 min. 5 fel Licht H4: ECO Fel licht 3 H5: ECO, snel fel 2 licht H6: 90 min., ECO 1 fel licht 1°dH=1.25 ‘Clarke=1.78 ] *fH=0.178mmol/l De fabrieksinstelling: H3 Zout verbruik {gram/ cyclus] ‘Elke cyclus met regeneratie verbruikt 2,0 liter water extra, het energieverbruik neemt toe met 0,02 kWh en het programma duurt 4 minuten langer.

Gebruik van het toestel

FUNCTIE VAN HET SPOEL- EN VAATWASMIDDEL

Het spoelmiddel wordt in de laatste spoeling toegevoegd om te vermijden dat er waterdruppels op uw vaat terechtkomt, wat tot vlekken en strepen kan Leiden. De vaat droogt ook beter op omdat het water van de vaat afloopt. Uw vaatwasser is ontworpen om met vloeibaar spoelmiddel gebruikt te worden. WAARSCHUWING: Gebruik enkel merkproducten voor het spoelmiddel voor de vaatwasser. Vul het spoelmiddelcompartiment nooit met andere stoffen (bijv. reinigingsmiddel voor vaatwassers, vloeibaar detergent]. Deze kunnen het toestel beschadigen. Wanneer moet het spoelmiddel worden bijgevuld? Hoe vaak het spoelmiddelvak bijgevuld moet worden, hangt af van de frequentie van de afwasbeurten van de vaatwasser en van de gebruikte instelling voor het spoelmiddel. Het controlelampje voor het spoelmiddel { #£:] gaat branden wanneer het spoelmiddel moet worden bijgevuld. Giet het spoelmiddelcompartiment niet te vol. Functie van vaatwasmiddel De detergentia, met hun chemische bestanddelen, zijn noodzakelijk om vuil te verwijderen, te vermalen en af te voeren uit de vaatwasser. Het merendeel van de kwaliteitsdetergentia die verkocht worden, is hiervoor geschikt. WAARSCHUWING: Correct gebruik van afwasmiddel Gebruik enkel afwasmiddel dat speciaal voor vaatwassers bestemd is. Zorg ervoor dat het product droog en fris blijft. Vul het vaatwasmiddelbakje pas wanneer u klaar bent om de vaatwasser te starten. Vaatwasmiddel is een bijtend product! Houd vaatwasmiddel buiten bereik van kinderen.

Gebruik van het toestel

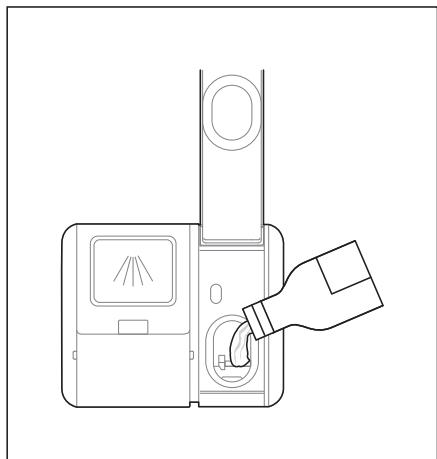

HET SPOELMIDDELBAKJE VULLEN

Het spoelmiddel wordt in de laatste spoeling toegevoegd om te vermijden dat er waterdruppels op uw vaat terechtkomt, wat tot vlekken en strepen kan Leiden. De vaat droogt o0k beter op omdat het water van de vaat afloopt. Uw vaatwasser is ontworpen om met vloeibaar spoelmiddel gebruikt te worden.

1. Verwijder de afdekkap van het 2. Giet het spoelmiddel in het

spoelmiddelcompartiment door het compartiment en Let er hierbij op het deksel op te heffen. niet te veel te vullen.

3. Sluit vervolgens het compartiment door

het deksel naar beneden te duwen. Het spoelmiddelbakje aanpassen Om de vaat zo goed mogelijk te drogen met zo weinig mogelijk spoelmiddel, kan de vaatwasser worden ingesteld om het verbruik te regelen volgens de gebruiker. Gelieve de onderstaande stappen te volgen.

1. Sluit de deur en zet het toestel aan.

2. Druk binnen de 60 seconden nadat het toestel is aangezet op knop Programma en druk

vervolgens langer dan 5 seconden op de knop Uitgestelde start om toegang te krijgen tot de instellingen; het controlelampje van het spoelmiddel knippert met een frequentie van 1 Hz.

3. Druk opnieuw op de programmaknop om de juiste instelling te selecteren in functie van

uw gewoonten. De instelling volgt deze sequentie: d3->d4->d5->d1->d2->d3. Hoe hoger het getal, hoe meer spoelmiddel de vaatwasser gebruikt.

4. Doe 5 seconden lang niets of druk op de Aan/Uit-knop om de instelling te voltooien en de

instelmodus te verlaten.

Gebruik van het toestel

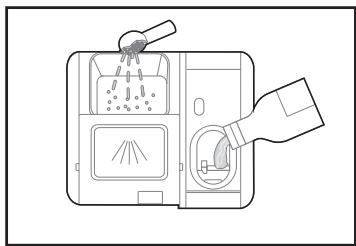

HET AFWASMIDDELBAKJE VULLEN

1. Kies de openingswijze die van 2. Voeg vaatwasmiddel toe aan het grootste

toepassing is op uw huidige situatie. vakje [A] voor het hoofdprogramma. Voor A. Open het Luikje door de een optimal wasresultaat, vooral wanneer vergrendeling te verschuiven. de vaat erg vuil is, giet u een klein beetje B. Open het Luikje door de vaatwasmiddel op de deur. Deze extra vergrendeling naar beneden te dosis vaatwasmiddel wordt tijdens de drukken. C. Open het luikje door de vergrendeling in te drukken. voorwasfase gebruikt. D — ZIN

Schuif het naar rechts E-——— ZIX Lt] Duw naar beneden

3. Sluit het klepje door dit naar voor te

schuiven en het dan naar beneden te duwen.

Gebruik van het toestel OPMERKING: Volg de aanbevelingen van de fabrikant op de verpakking van het vaatwasmiddel.

EEN PROGRAMMA STARTEN

1. Trek de onderste en bovenste mand eruit, plaats de vaat erin en duw ze er terug in. Hetis

aanbevolen om eerst de onderste mand in te Laden en daarna de bovenste.

2. Vul met vaatwasmiddel.

3. Steekdestekkerinhetstopcontact.Ziedelaatstepagina” Productfiche"voordestroomtoevoer.

Zorg ervoor dat de watertoevoer volledig open staat.

4. Sluit de deur en druk op de Aan/Uit-knop.

5. Kies een programma. Het Lichtje gaat aan. Druk op Start / Pauze. De vaatwasser begint

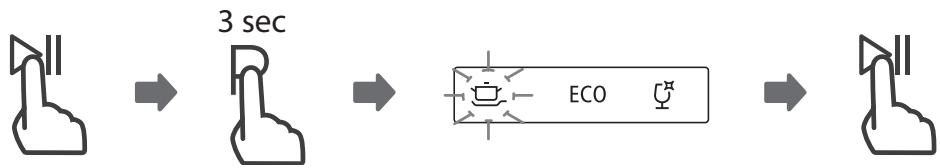

aan de cyclus. PROGRAMMA VERANDEREN IN HET MIDDEN VAN DE CYCLUS Het is enkel mogelijk om een programma te veranderen wanneer het net begonnenis. Anders is het vaatwasproduct misschien reeds toegevoegd of het afwaswater met vaatwasmiddel reeds afgevoerd. Indien dat het geval is, moet de vaatwasser opnieuw ingesteld worden en moet het vaatwasmiddelbakje bijgevuld worden. Volg onderstaande instructies om de vaatwasser opnieuw in te stellen:

1. Druk op Start / Pauze om het afwassen te onderbreken.

2. Druk op de programmatoets gedurende meer dan 3 seconden - het programma wordt

3. Druk op de programmatoets om het gewenste programma te kiezen.

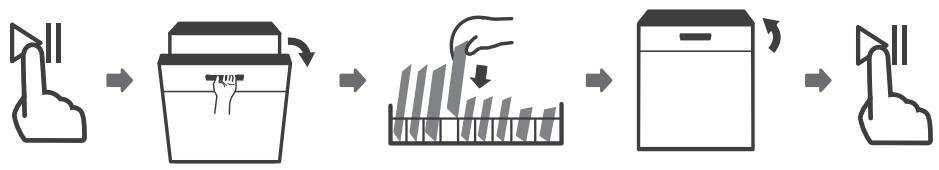

Gebruik van het toestel EEN BORD VERGETEN? U kan een vergeten bord toevoegen op welk moment dan ook voor het vaatwasmiddelbakje geopend werd. Volg onderstaande instructies indien dit het geval is:

1. Druk op Start / Pauze om het afwassen te onderbreken.

2. Wacht 5 seconden voor u de deur opent.

3. Voeg het vergeten bord toe.

op ui WAARSCHUWING: Het is gevaarlijk om de deur in het midden van de cyclus te openen aangezien de hete stoom u kan verbranden.

AUTOMATISCHE OPENING / ACTIV'DOOR

Na het wassen opent de deur automatisch zodat de vaat beter a kan drogen. De programma “Snel” heeft geen automatische openfunctie. | q cl oor OPMERKING: De deur van de vaatwasser mag niet geblokkeerd zijn wanneer ze ingesteld is om automatisch te openen. Hierdoor kan de vergrendelfunctie van de deur verstoord raken. Wanneer de machine de deur automatisch opendoet, geeft ze niet aan dat het afwasprogramma afgelopen is. Het is nodig om te wachten tot het controlelampje op the scherm niets meer toont. Dit geeft aan dat het lopende programma volledig afgelopen is.

C | Praktische informatie Reiniging en onderhoud

DE BUITENKANT SCHOONMAKEN

Deur en deurafdichting Maak de deurafdichting regelmatig schoon met een zachte vochtige doek om voedselresten te verwijderen. Wanneer de vaatwasser ingeladen wordt, kunnen er resten op de zijkanten van de deur van de vaatwasser terechtkomen. Deze oppervlakken bevinden zich buiten de waskast en kunnen niet bereikt worden door het water uit de sproeiarmen. Eventuele resten moeten afgeveegd worden voor u de deur sluit. Het bedieningspaneel Wanneer reiniging nodig is, mag het bedieningspaneel enkel met een zachte vochtige doek afgeveegd worden. WAARSCHUWING: Gebruik geen sprayreiniger om te vermijden dat er water in het deurslot en de elektrische onderdelen binnendringt. Gebruik nooit schuurmiddelen of -sponsjes op de buitenkant aangezien er krassen op kunnen komen. Keukenpapier laat soms ook krassen of vlekken achter op het oppervlak.

DE BINNENKANT SCHOONMAKEN

Filtersysteem Het filtersysteem onderaan de waskast houdt vuil van de wascyclus tegen, inclusief vreemde voorwerpen zoals tandenstokers of scherven. Wanneer het vuil zich opstapelt, kunnen de filters verstopt raken. Controleer regelmatig de staat van de filters, verwijder vreemde voorwerpen en maak indien nodig de onderdelen van het filtersysteem schoon met water. Volg de onderstaande stappen om de filter te reinigen. WAARSCHUWING: De foto's zijn louter ter informatie. De filtersystemen en sproeiarmen verschillen van model tot model.

C | Praktische informatie

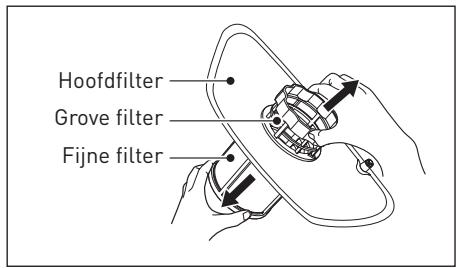

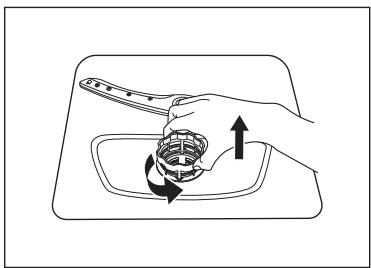

1. Houd de grove filter vast en draai 2. De fijne filter kan uit de bodem van de

hem tegen de klok in om de filter filtergroep worden getrokken. De grove los te maken. Til de filter op en haal filter kan van de hoofdfilter worden hem uit de vaatwasser. losgemaakt door zachtjes op de lipjes te duwen bovenaan de filter en eraan te trekken. Hoofdfilter —Î+ Grove filter ar Fijne filter — 4

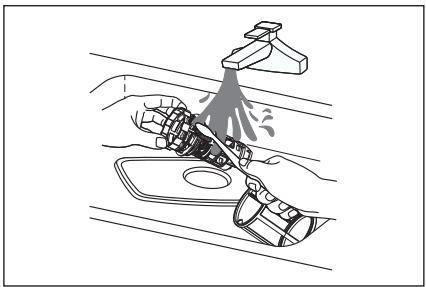

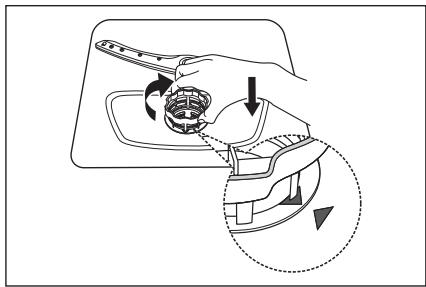

3. Grotere voedingsresten kunnen 4. Zet de filters in de omgekeerde

onder stromend water verwijderd volgorde terug in elkaar, plaats ze worden. Gebruik een zachte borstel terug en draai in wijzerzin in de om grondiger schoon te maken. richting van de pijl. WAARSCHUWING: Draai de filters niet te vast aan. Plaats de filters in de juiste volgorde terug en schroef vast. Anders kan er grof vuil in het systeem terechtkomen en verstopping veroorzaken. Gebruik de vaatwasser nooit zonder filters. Onjuist terugplaatsen van de filter kan de prestaties van het toestel verminderen en de vaat en het keukengerei beschadigen.

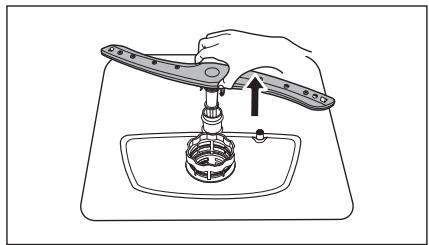

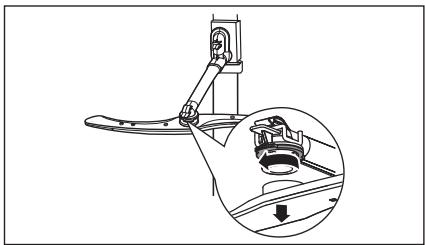

C Praktische informatie SPROEIARMEN De sproeiarm moet regelmatig schoongemaakt worden omdat de sproeiers en lagers verstopt kunnen raken door de chemicaliën in hard water. Volg onderstaande instructies om de sproeiarmen te reinigen:

1. 0m de bovenste sproeiarm te 2. Om de onderste sproeiarm te

verwijderen, houd de schroef vast en verwijderen, trekt u deze naar draai de arm in wijzerzin om deze te boven. verwijderen.

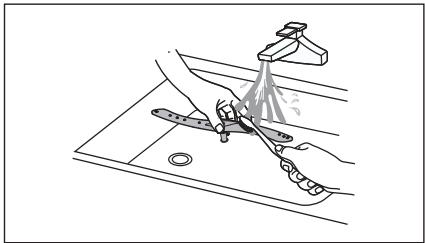

3. Was de sproeiarm met lauw zeepsop

en gebruik een zachte borstel om de jets te reinigen. Plaats ze opnieuw na ze grondig te hebben afgespoeld.

ONDERHOUD VAN DE VAATWASSER

Voorzorgsmaatregelen voor vorst U dient voorzorgsmaatregelen voor vorst te nemen in de winter. Ga als volgt te werk wanneer de wascyclus beëindigd is:

1. Suit de elektrische stroom naar de vaatwasser af bij de voedingsbron.

2. Draai de watertoevoer dicht en maak de watertoevoerslang los van de waterklep.

3. Voer het water van de watertoevoerslang en waterklep af. (Gebruik een pannetje om het

4. Maak de watertoevoerslang opnieuw vast aan de waterklep.

5. Verwijder de filter aan de onderkant van de kuip en absorbeer het water in de opvangbak

C Praktische informatie

Suit na elke wasbeurt de watertoevoer af en laat de deur een tijdje openstaan om vocht en luchtjes te verwijderen.

DE STEKKER VERWIJDEREN

Haal altijd de stekker uit het stopcontact voor u reinigt of onderhoud uitvoert.

GEEN OPLOS- OF SCHUURMIDDELEN

Gebruik geen oplos- of schuurmiddelen om de buitenkant en de rubberen delen van de vaatwasser te reinigen. Gebruik enkel een doekje met zeep en warm water. Gebruik een vochtig doekje en een beetje azijn of een schoonmaakproduct voor vaatwassers om vlekken aan de binnenkant te verwijderen. WANNEER DE VAATWASSER LANGE TIJD NIET GEBRUIKT WORDT Wij raden u aan een wascyclus met een lege machine uit te voeren en vervolgens de stekker uit het stopcontact te halen, de watertoevoer dicht te draaien en de deur van de vaatwasser een beetje open te laten. Dit verlengt de levensduur van de deurdichtingen en vermijdt geurtjes in de machine.

DE VAATWASSER VERPLAATSEN

Probeer de vaatwasser verticaal te houden wanneer hij verplaatst moet worden. Wanneer het echt noodzakelijk is, kan hij op de achterkant geplaatst worden. AFDICHTINGEN Er kunnen geuren ontstaan in de vaatwasser omdat er voedingsresten vastzitten in de dichtingen. Dit kan voorkomen worden door ze regelmatig schoon te maken met een vochtige spons.

C Praktische informatie Probleemoplossing Voor u de hersteldienst belt Wanneer u de tabellen op de volgende pagina's bekijkt, kan u zich allicht de moeite besparen om de hersteldienst te bellen. Probleem Mogelijke reden Oplossing Vervang de zekering of reset de stroomonderbreker. Zorg ervoor dat de vaatwasser niet op hetzelfde circuit aangesloten is als andere + Eris een zekering gesprongen of de stroomonderbreker is ingeschakeld. estelle Controleer of de vaatwasser aan staat en of De vaatwasser De stroom is niet de deur goed gesloten is. start niet ingeschakeld. Zorg ervoor dat het netsnoer goed aangesloten is op het stopcontact. Controleer of de watertoevoer juist + De waterdruk is te laag aangesloten is en of de kraan opengedraaid is. + De deur van de vaatwasser is Zorg ervoor dat de deur goed gesloten en niet correct gesloten. vergrendeld is. . De afvoerslang is gedraaid of Kijk de afroerelang ne, zit vast. RER water + De filter is verstopt. Controleer het filtersysteem. wordt niet uit de vaatwasser Kijk na of de gootsteen goed doorloopt. Indien epompt ï gepompi + Bootsteen verstopt. een verstopte gootsteen het probleem is, heeft u een loodgieter nodig en geen vakman voor vaatwassers. Gebruik enkel speciale producten voor vaatwassers om zeepsop te vermijden Open de vaatwasser en laat het zeepsop wegtrekken indien dit toch gebeurt. Voeg 1 Liter koud water toe onderaan de vaatwasser. + Verkeerd detergens. Suit de deur van de vaatwasser en kies Schuim in de om het even welke cyclus. Eerst zal de kuip vaatwasser het water wegpompen. Open de deur nadat het wegpompen beëindigd is en controleer of het zeepsop verdwenen is. Herhaal indien nodig. Veeg spoelmiddel altijd meteen af wanneer u + Spoelmiddel gemorst. mort,

Probleem Vlekken aan de binnenkant van de kuip Er zijn roestvlekken op het bestek De vaatwasser maakt een kloppend geluid De vaatwasser maakt een ratelend geluid Kloppend geluid in de waterleidingen De vaat is niet schoon Praktische informatie Mogelijke reden + Hetis mogelijk dat u vaatwasmiddel met kleurstoffen gebruikt heeft. + Het keukengerei in kwestie is niet roestbestendig. + U heeft geen programma laten lopen nadat u zout toegevoegd had. Er is zout in de wascyclus terechtgekomen. + Het deksel van de waterontharder werd slecht geplaatst. + Een sproeiarm botst tegen een voorwerp in de mand. + De vaat in de vaatwasser beweegt. Dit kan verband houden met de installatie ter plaatse of met de diameter van de slangen. + De vaat werd niet juist in de vaatwasser geplaatst. + Het programma was niet krachtig genoeg. + Er werd niet genoeg vaatwasmiddel gebruikt. + Voorwerpen blokkeren het draaien van de sproeiarmen. + Het filtersysteem is niet proper of is niet correct geplaatst in de onderkant van de vaatwasser. Hierdoor kunnen de sproeiers geblokkeerd worden. Oplossing Zorg ervoor dat het vaatwasmiddel geen kleurstof bevat. Was geen voorwerpen in de vaatwasser die niet roestbestendig zijn. Laat altijd een afwasprogramma werken zonder servies nadat u zout toegevoegd heeft. Selecteer de Turbofunctie [indien aanwezig] niet nadat u vaatwasserzout heeft toegevoegd. Controleer of het deksel van de waterontharder goed vast zit. Onderbreek het programma en herschik de voorwerpen die botsen met de sproelarm. Onderbreek het programma en herschik de vaat. Dit heeft geen invloed op de werking van de vaatwasser. Neem contact op met een gekwalificeerde Loodgieter bij twijfel. Zie “De vaat voorbereiden en inladen”. Selecteer een intenser programma. Gebruik meer vaatwasmiddel of een ander vaatwasmiddel. Herschik de voorwerpen zodat de sproeiarmen vlot kunnen ronddraaien. Maak de filter schoon of plaats hem correct. Maak de sproeiers van de sproeiarmen schoon.

Probleem Mogelijke reden + Combinatie van zacht water Troebele glezen. en te veel vaatwasmiddel. Grattenuiie + In streken waar er veel kalk vlekken ol ñ ñ ñ P in het water zit, kunnen witte de vaat en de vlekken op de vaat ontstaan. glazen. + Aluminium elementen hebben tegen het vaatwerk geschuurd. Zwarte of grize vlekken op de vaat Er is detergent achtergebleven in het detergent- compartiment + De vaat blokkeert het afwasmiddelvakje + Niet goed ingeladen + De vaat werd te vroeg verwijderd De vaat is niet droog + U heeft niet het juiste programma geselecteerd. + Gebruik van bestek met een laag van slechte kwaliteit. WAARSCHUWING: Praktische informatie Oplossing Gebruik minder vaatwasmiddel wanneer uw water zacht is en selecteer een kortere cyclus om de glazen te wassen en schoon te krijgen. Controleer de instellingen van de waterontharder of de vulstatus van het zoutcompartiment. Gebruik een mild schuurmiddel om de sporen te verwijderen. Laad de vaat opnieuw in. Draag handschoenen indien er restanten van het vaatwasmiddel op de vaat aanwezig zijn om huidirritatie te vermijden. Maak de vaatwasser niet onmiddellijk na het wassen leeg. Open de deur een beetje zodat de stoom kan ontsnappen. Haal de borden uit het toestel tot de temperatuur binnenin veilig is om aan te raken. Laad eerst de onderste mand uit om te vermijden dat er water vanuit de bovenste mand druppelt. Met een kort programma is de wastemperatuur lager waardoor de wasresultaten afnemen. Kies een programma met een Lange wasduur. Het is moeilijker om het water af te voeren van deze voorwerpen. Bestek of vaat van dit type kan niet in de vaatwasser gewassen worden. Zelf herstellingen uitvoeren of niet-professionele herstellingen houden ernstige risico's in voor de veiligheid van de gebruiker van het toestel en hebben een impact op de garantie.

C Praktische informatie

BESCHIKBAARHEID VAN RESERVEONDERDELEN

+ Zeven jaar nadat het laatste toestel van het model op de markt gebracht is: Motor, circulatie- en afvoerpomp, verwarmingstoestellen en verwarmingselementen, met inbegrip van warmtepompen (afzonderlijk of in combinatie), Leidingen en aanverwante uitrusting met inbegrip van alle slangen, kleppen, filters en aquastops, structurele en binnenonderdelen met betrekking tot deurmontage (afzonderlijk of in combinatie), printplaten, elektronische displays, drukschakelaars, thermostaten en sensoren, software en firmware, inclusief reset-software. + _ Tien jaar nadat het laatste toestel van het model op de markt gebracht is: Deurscharnieren en -dichtingen, andere dichtingen, sproeiarmen, afvoerfilters, rekken voor binnenin en plastic randapparatuur zoals manden en plaatjes. Foutcodes De vaatwasser toont een foutcode bij defecten. De volgende tabel geeft mogelijke foutcodes en hun oorzaken aan. Probleem Mogelijke reden Oplossing De kraan is niet open, de watertoevoer is beperkt of de waterdruk te Laag. Het lampje Snel knippert snel + Langere toevoertijd. De lampjes Snel en 90 min knipperen snel + Bereikt de vereiste f Defect verwarmingselement. temperatuur niet. Het lampje ECO Er is een Lek in een onderdeel van de + Overlopen. knippert snel vaatwasser. De lampjes van +Storing in de ECO, Glas en communicatie tussen de Open circuit of probleem met de Snel knipperen hoofdprintplaat en de bedrading voor de communicatie. snel. displayprintplaat. WAARSCHUWING: Draai de hoofdkraan van de watertoevoer toe bij overlopen voor u een dienst belt. Bij water in de kuip omwille van overlopen of een kleine Lek moet het water verwijderd worden voor üu de machine opnieuw aanzet. Vraag om professionele hulp bij foutcodes die u niet kan oplossen.

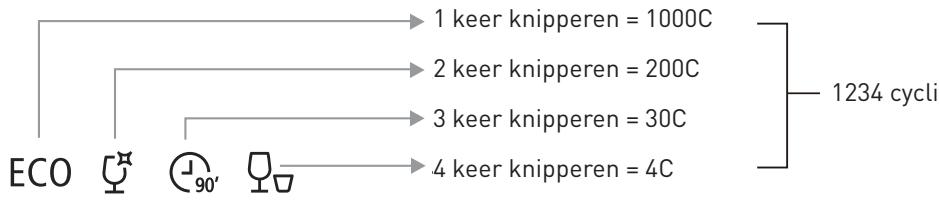

C Praktische informatie Teller afwasbeurten Aangezien dit model geen weergavescherm heeft, wordt het nummer van de cyclus gevormd aan de hand van 4 leds. Hieronder vindt u de gedetailleerde uitleg:

1. Druk op de Uitstelknop en houd hem 5 seconden ingedrukt wanneer de stekker in het

stopcontact zit, maar de vaatwasser niet ingeschakeld is, en de deur dicht is. Op het scherm van de vaatwasser verschijnt het aantal afwasbeurten.

2. Het tellen gaat van eenheden tot duizenden, als volgt: het knipperen van Snel geeft

eenheden van cycli aan, het knipperen van 90 min geeft tientallen cycli aan, het knipperen van Glas geeft honderden cycli aan, het knipperen van ECO geeft duizenden cycli aan;

3. 1234 cycli wordt bijvoorbeeld als volgt weergegeven.
