ZBS-20 - IJsblokjesmachine CAMTECH - Gratis gebruiksaanwijzing en handleiding

Merk	CAMTECH
Model	ZBS-20
Type machine	IJsmachine en crushed ijs machine
Vorm van ijsblokjes	Transparante klokvormige ijsblokjes
Productiecapaciteit	15 kg / 24 u
Vermogen	180 W
Elektrische voeding	220 V ~ 50 Hz
Geaccepteerd spanningsbereik	187 - 242 V
Zekering	5 A
Capaciteit van het waterreservoir	1,8 L
Vereiste waterdruk	1 - 8 kg/cm²
Watertoevoer	Draad 3/4"
Afmetingen (B x D x H)	398 x 378 x 420 mm
Gewicht	14,1 kg
Buitenmateriaal	Roestvrij staal
Isolatie ijsbak	Polyurethaanschuim (PU)
Bediening	Elektronisch, LED-bedieningspaneel
Minimale omgevingstemperatuur	10°C
Minimale vereiste speling	150 mm (zijkanten en achterkant)
EAN-code	3683080538587

Veelgestelde vragen - ZBS-20 CAMTECH

Wat is de dagelijkse productiecapaciteit van de CAMTECH ZBS-20?

De machine produceert tot 15 kg ijsblokjes in 24 uur. Dit cijfer kan variëren afhankelijk van de omgevingstemperatuur en de temperatuur van het toevoerwater.

Welke vorm hebben de ijsblokjes die door de ZBS-20 worden gemaakt?

De CAMTECH ZBS-20 produceert klokvormige ijsblokjes, transparant en helder. Hij heeft ook een crushed ice-functie voor veelzijdig gebruik in de keuken of aan de bar.

Hoe sluit ik de machine aan op het stromende water?

Sluit de meegeleverde toevoerslang aan op de 3/4" schroefdraadkoppeling van de kraan aan de ene kant, en op de waterklepaansluiting aan de achterkant van de machine aan de andere kant. Plaats de meegeleverde afdichtingen aan beide uiteinden. De waterdruk moet tussen 1 en 8 kg/cm² liggen.

Waarom zijn de eerste productiecirkels onbruikbaar?

De eerste twee cycli dienen om het interne hydraulische circuit te spoelen: de geproduceerde ijsblokjes mogen niet worden geconsumeerd. Na het legen van de bak en het opnieuw afsluiten van de afvoerplug aan de achterkant, kan de normale productie beginnen.

Wat betekent het lampje "WATER LOW" (watertekort)?

Dit lampje geeft een onderbreking van de watertoevoer aan (kraan gesloten, defecte klep of onvoldoende druk). Als het knippert, start de machine automatisch opnieuw zodra het water terugkomt. Als het constant brandt, is handmatige reset vereist na herstel van de toevoer.

Wat te doen als de compressor plotseling stopt?

Start de compressor nooit onmiddellijk opnieuw na een stop: wacht minstens 5 minuten om hem te beschermen. Veelvoorkomende oorzaken zijn een volle bak, watertekort of oververhitting van de compressor.

Hoe lang wachten voor het allereerste gebruik?

Na het installeren van de machine op de definitieve plaats, wacht ongeveer 12 uur voordat u deze inschakelt. Deze wachttijd zorgt ervoor dat het koelcircuit goed kan stabiliseren.

Welke minimale omgevingstemperatuur is vereist voor functioneren?

De machine stopt en weigert te starten als de omgevingstemperatuur lager is dan 10°C. Het lampje "ICE FULL" kan ook automatisch gaan branden als de temperatuur onder 5°C komt.

Hoe onderhoud ik de CAMTECH ZBS-20 dagelijks?

Reinig de machine en het watertoevoercircuit eenmaal per maand, altijd wanneer het apparaat is losgekoppeld. Bij langdurige ongebruik, schroef de afvoerplug aan de achterkant los om de bak te legen, en veeg het binnenste van de ijscompartiment af met een schone doek.

Welke elektrische spanningsbereik accepteert de machine?

De ZBS-20 werkt tussen 187 en 242 V (nominale voeding 220 V). Onder 187 V stopt hij automatisch en moet hij handmatig opnieuw worden gestart zodra de spanning weer normaal is.

Moet er ruimte rondom de machine blijven?

Ja, een vrije ruimte van minimaal 150 mm is verplicht aan elke kant (zijkanten, achterkant) om de ventilatie van de condensor te waarborgen. Installeer de machine op een vlakke en stabiele ondergrond, uit de buurt van warmtebronnen en corrosieve gassen.

Wat te doen als het lampje "FAULT" (storing) gaat branden?

Dit lampje geeft een storing aan, vaak een vastzittend ijsblokje dat niet is gevallen of een verkeerd geplaatste waterbak. Controleer of de solenoïdeklep goed opent, en of de roterende motor met zijn excentrische wiel correct functioneert. Raadpleeg bij twijfel een technicus.

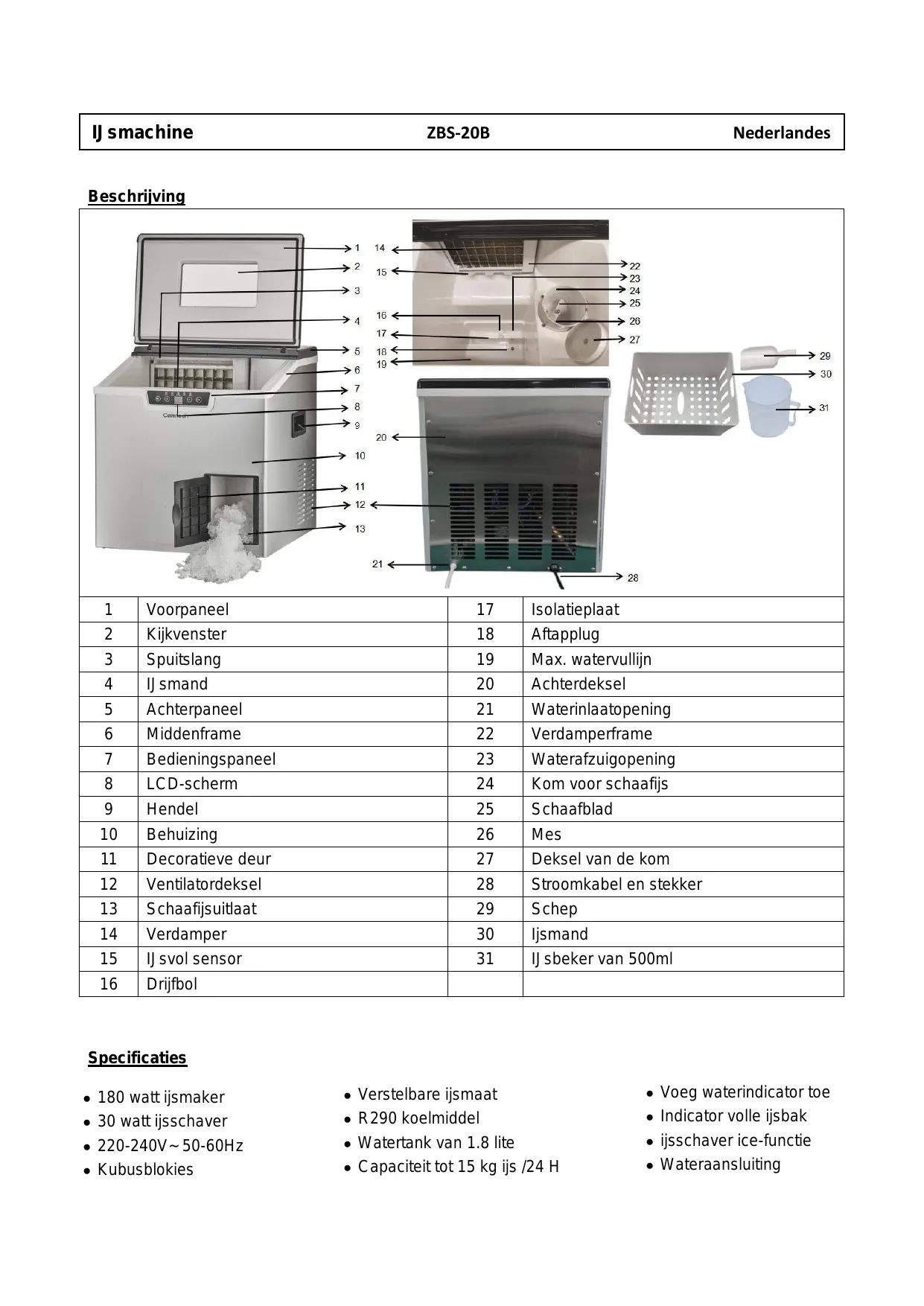

GEBRUIKSAANWIJZING ZBS-20 CAMTECH

1	Voorpaneel	17	Isolatieplaat
2	Kijkvenster	18	Aftapplug
3	Spuitslang	19	Max. watervullijn
4	IJsmand	20	Achterdeksel
5	Achterpaneel	21	Waterinlaatopening
6	Middenframe	22	Verdamperframe
7	Bedieningspaneel	23	Waterafzuigopening
8	LCD-scherm	24	Kom voor schaafijs
9	Hendel	25	Schaafblad
10	Behuizing	26	Mes
11	Decoratieve deur	27	Deksel van de kom
12	Ventilatordeksel	28	Stroomkabel en stekker
13	Schaafijsuitlaat	29	Schep
14	Verdamper	30	Ijsmand
15	IJsvol sensor	31	IJsbeker van 500ml
16	Drijfbol

Specifications

• 180 watt ijsmaker
• 30 watt ijsschaver
- 220-240V\~50-60Hz
- Kubusblokies

• Verstelbare ijsmaat
  • R290 koelmiddel
• Watertank van 1.8 lite
• Capaciteit tot 15 kg ijs /24 H

• Voeg waterindicator toe
- Indicator volle ijsbak
- ijsschaver ice-functie
- Wateraansluiting

Vóór/Eerste gebruik van uw ijsmachine

1. Tijdens het transport mag de hellinghoek van de kast niet meer dan 45° bedragen. IJsmachine niet ondersteboven zetten. Dit kan de compressor en het gesloten systeem beschadigen.
2. Verwijder al het verpakkingsmateriaal en controleer uw ijsmachine zorgvuldig om zeker te zijn dat deze in goede staat is en dat de ijsmachine of netsnoer en stekker niet beschadigd zijn.
3. De ijsmachine dient horizontaal op een vlakke ondergrond te worden geplaatst. Om een goede ventilatie van uw ijsmachine te garanderen, moet u 150 mm ruimte aan boven-, achterkant en aan weerskanten over laten. Installeer de ijsmachine niet in de buurt van een oven, een radiator of een andere warmtebron.
4. Voordat u de ijsmachine voor de eerste keer gebruikt, moet u 2 uur na het plaatsen van de ijsmachine wachten en het voorpaneel minstens 2 uur open laten
   5.Zorg dat de aangegeven spanning op de ijsmachine overeenkomt met de spanning in uw huis.
   6.U mag geen leidingwater gebruiken voor dit apparaat, bronwater wordt aanbevolen.
   7.Houd het kijkvenster altijd gesloten tijdens het maken van ijs.

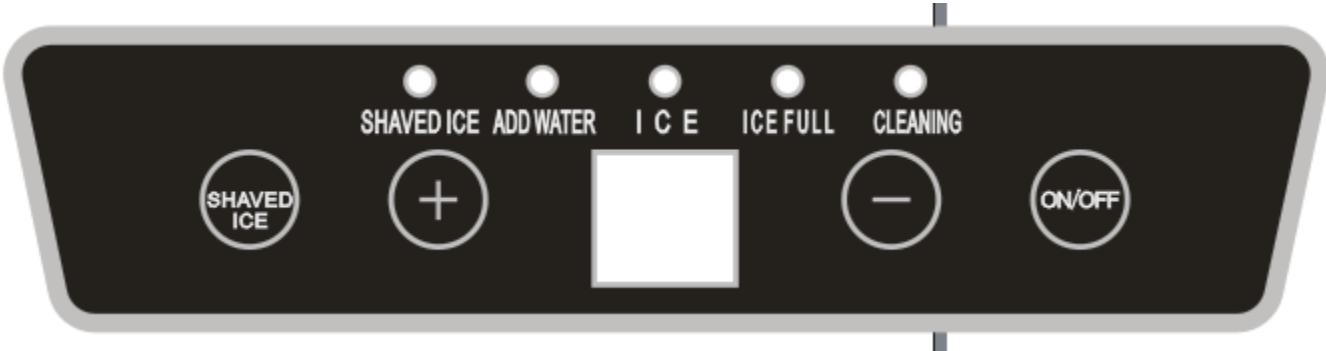

Bediening van het bedieningspaneel

Knop/Indicator	Toelichting
	Druk op deze knop om ijs te schaven. Voordat u op deze knop drukt, legt u voldoende ijs in de schaal en bedekt u de kom met het deksel.
	Druk op deze knop om de ijsmaaktijd te verlengen, deze instelling is van toepassing vanaf de volgende cyclus.
	Druk op deze knop om de ijsmaaktijd te verkorten, de instelling is van toepassing vanaf de volgende cyclus.
	Druk erop om het ijs maken te beginnen of et stoppen.
	Deze gaat branden als het ijs geschaafd wordt.
	Hij gaat branden als er niet genoeg water in het waterreservoir is.
	Hij gaat branden als er ijs wordt gemaaktHij gaat branden als de ijsmand vol is
	Hij gaat branden als het apparaat op automatisch reinigen staat.

Bedieningsaanwijzingen

Stap 1

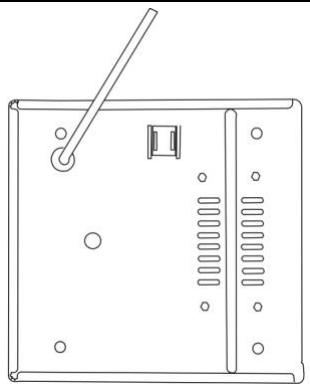

Crushed ijs kan smelten, dus het wordt sterk aanbevolen om de afvoerslang aan te sluiten op de bodem van de tankeenheid.

Stap 2

Open het deksel, haal de ijsmand eruit en vul het waterreservoir met water.

Opmerking: Zorg ervoor dat het water niet over de bodem van de ijsmand loopt.

Als u liever automatisch met water vult, steek dan de waterleiding in de aansluiting aan de achterkant van het apparaat, zoals hieronder aangegeven.

Sluit het apparaat aan op de stroomvoorziening.

Stap 4

Druk op

knop om het apparaat aan te zetten. De ijsmachine begint te werken.

Opmerking: Tijdens de eerste drie cycli zijn er misschien kleine stukjes ijs die onregelmatig van omvang zijn of is er helemaal geen ijs.

Stap 5

Als indicator ADD WATER gaat branden, haal dan de mand eruit, voeg water toe volgens stap 1, druk dan twee

om de ijsmachine te herstarten

Stap 6

Als de indicator ICE FULL gaat branden, schep het ijs er dan met de schep uit.

Opmerking: Als de ijsmand vol is, kunt u het ijs beter onmiddellijk verwijderen

Stap 7

Druk op

knop om het ijs te schaven.

Opmerking: Voordat u op deze knop drukt, moet u voldoende ijs in de kom geschaafde ijs doen en de kom goed bedekken.

Stap 8

Druk op + om de ijsmaaktijd te verlengen en druk op - om de tijd te verkorten. Een andere ijsmaaktijd geeft een andere ijsdikte

Stap 9

Druk op

knop om de machine te stoppen.

Stap 10

Trek de unit iets naar voren en zet een reservoir onder de unit, trek dan aan de aftapplug in het midden van het reservoir om water af te tappen.

Stap 11

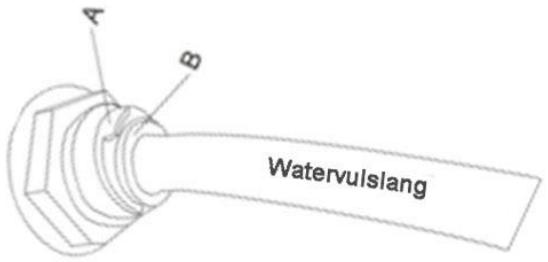

Als u de leiding wilt verwijderen, schets hieronder, neem dan eerst de blauwe ring (A) (indien aanwezig) eruit, druk dan op de witte ring (slot) aan de buitenzijde (B), neem uiteindelijk de leiding eruit

A B Watervulslang

Verzorging

1. Maak het gebied schoon waar water of ijs vaak wordt aangeraakt. Trek bij het reinigen de stekker uit het stopcontact en verwijder de ijsblokjes. Gebruik een verdunde oplossing van water en azijn om de binnenkant en de buitenkant van de ijsmachine te reinigen. Spuit geen chemicaliën of verdunde producten, zoals zuren, benzine of olie op de ijsmachine. Spoel grondig af voordat u begint.
2. Gebruik geen mechanische apparaten of andere middelen om het ontdooiproces te versnellen.
   3.Wij adviseren om het water in het waterreservoir om de 24 uur te verversen, zodat de ijsblokjes schoon blijven.
3. Als de compressor om welke reden dan ook stopt, start het systeem dan niet meteen op, wacht 3 minuten en start dan de ijsmachine opnieuw.
   5..Deze eenheid is alleen voor gebruik thuis, niet voor gebruik in de open lucht, als het noodzakelijk is om hem buiten te gebruiken, moet u ervoor zorgen dat het kijkvenster gesloten is.

Veiligheidsaanwijzing

Ter voorkoming van ongelukken dient u de volgende bewerkingen uit te voeren:

1. Schakel de stroomtoevoer uit voordat u onderhoud pleegt.
2. Trek niet direct aan de kabel als u de machine loskoppelt.

3. Als het ijs er abnormaal uitziet, bel dan de leverancier.

4. Het is normaal dat het oppervlak van de compressor en de condensator tijdens het gebruik een temperatuur bereikt tussen 70°C en 90°C en dat de omgeving heet kan zijn. Raak niet aan.

5. Door snelle bevriezing kunnen ijsblokjes er "melkachtig" uitzien. Dit komt door lucht die opgesloten zit in het water en heeft geen invloed op de kwaliteit of de smaak van het ijs.
6. Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant of een servicemedewerker of ander gekwalificeerd vakman om gevaar te voorkomen.
7. Deze machine kan worden gebruikt door kinderen vanaf 8 jaar en personen met verminderde fysieke, zintuiglijke of mentale capaciteiten of mensen met gebrek aan ervaring en kennis, indien er op een veilige manier toezicht wordt gehouden of zij instructies hebben gekregen over het gebruik van het apparaat en de risico's ervan begrijpen.
8. Kinderen mogen niet met de machine spelen.

Reiniging en onderhoud mag niet zonder toezicht door kinderen worden uitgevoerd.

1. WAARSCHUWING: uitsluitend vullen met flessenwater of leidingwater van goede kwaliteit. (Niet vullen met vruchtensappen of andere dranken).
2. WAARSCHUWING - Houd de ontluchtingsopeningen aan de zijkanten van de machine altijd vrij.
3. WAARSCHUWING - Gebruik geen mechanische apparaten of andere middelen om het ontdooiproces te versnellen, behalve als die door de fabrikant worden aanbevolen.
4. WAARSCHUWING - Zorg dat het koelmiddelcircuit niet wordt beschadigd.
5. WAARSCHUWING - Gebruik geen elektrische apparaten in de compartimenten om levensmiddelen in te bewaren die bij de machine horen, tenzij deze van het door de fabrikant aanbevolen type zijn.

Problemen oplossen

De compressor geeft een abnormaal zoemend geluid.	Redenen	De spanning is lager dan aanbevolen
	Oplossingen	Stop de ijsmachine en start niet opnieuw totdat de spanning normaal is.
Voorwaarden voor het ijs makenCyclus is goed, maar er wordt geen ijs gemaakt.	Redenen	3.Lekkage van koelmiddel.4.Compressor is kapot
	Oplossingen	laten repareren
Tijdens de eerste cyclus wordt ijs gemaakt, daarna niet meer. Herstart hem uren later	Redenen	Ventilatormotor werkt niet
	Oplossingen	Vervang de ventilatormotor
De verdamper is bevoren, maar er stroomt geen water over de verdamper	Redenen	3.Waterpomp of verspreidingsleiding is geblokkeerd4.Waterpomp is kapot
	Oplossingen	3.Na het verwijderen van het achterpaneel, zoekt u de pomp, verwijdert u de 3 schroeven, u reinigt het oppervlak van de opening en de as en zet de machine weer in elkaar.4.Vervang de pomp
De machine blijft draaien, maar het water is warmer dan het normale water.	Redenen	De magneetklep is kapot.
	Oplossingen	Vervang de magneetklep.
