GEBRUIKSAANWIJZING LIGHT70 BOOST

De bliksem in de driehoek vestigt de aandacht van de gebruiker op een elektrische schok risico.
! De driehoek met het uitroepteken vestigt de aandacht van de gebruiker op belangrijke gebruik- of onderhoudsinstructies.
C∈Voldoet aan de Europese CE richtlijnen
Alleen voor gebruik binnenshuis
1 Minimale aufstand:tussen het apparaat en andere objecten
Electrische veiligheidsklasse I
Staar nicht in de straal

LET OP NIET DE BEHUIZING OPENEN GEVAAR VOOR ELECTRISCHE SCHOKKEN

VEILIGHEIDSINSTRUCTIES

Lees de handleiding aandachtig door. Ze bevat belangrijke informaties voor de installmentie, gebruik en onderhoud van dit toestel.

Bewaar deze handleiding.
Wees zeker dat u het toestel op de juiste spanning aansluit en dat de Lichtnetspanning Niet hoger dan de op de zichde van het toestel aangegeven spanning is.
- Alleen voor gebruik binnenshuis!
- Alleen op een stopcontact met randaarde aansluiten.
- Om vuur en elektrische schokken te verhinderen bescherm het toestel gegen regen en vochtigheid. Wees zeker dat geen ontvlambare materialen in de buurt van het toestel zijn tijdens de werkung.
- Plaats het toestel in een ruimte met voldoende ventilatie en in tenminste 1m afstand van oppervlakken. Wees zeker dat de ventilatie openingsen Niet geblokkeerd+zijn.
- Verwijder het stopcontact alvorens u het toestel onderhoud of de zekering verrangt. Gebruik alleen een zekering metdezelfde specificaties.
- Gebruik het toestel Niet in ruimtes met een temperatuur van meer dan 40^ .
- In geval van een ernstig probleem stop het toestel direct. Verzoek nooit het toestel zichs te repareren. Alle reparations要去en van een ervarene technicus doorgevoerd worden. Gebruik alleen onderdelen met bezelfdete specificaties.
- Sluit het toestel Niet op een dimmer pack aan.
- Nooit het netsnoer beschadigen of platdrukken.
- Nooit aan de kabel trekken.
- Nooit in de Lichtbron kijken.
- De lichtbron van dit apparaat is nicht verwangbaar. Als deze defect is,要去 het gehele apparaat worden weggegooid.

Ontkoppeling van het net: Indien het toestel via een schakelaar wordenuitgeschakeld, moet deze duidelijk gemarkeerd en gemakkelijk bereikbaar zich.

INSTALLATIE

Wees zeker dat het oppervlak stabel is alvorens U de standard opstelt. Schroef de units op de T-bar vast. Wees zeker dat ze Niet kuren vallen. Wij zijn nicht aansprakelijk voor schaden die door foute installmentie veroorzaakt zich.

WAARSCHUWING: Transporteer de unit alleen via de beugel.

AANSLUITING VAN DE VOEDING

Gebruik de meegeleverde voedingskabel om de unit op het Lichtnet aan te sluiten.

AANSLUITING VAN DE SIGNALALKABEL

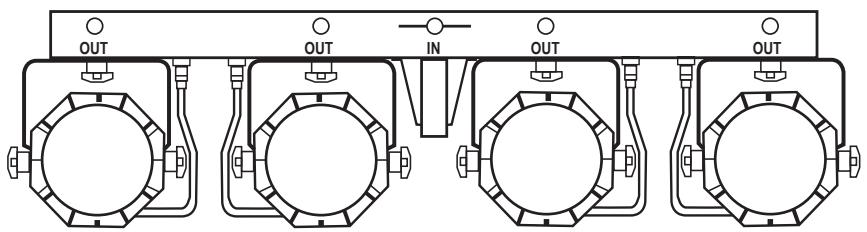

Sluit het snoer van elk apparaat aan op de overeenkomstige connector op de lichtbalk, zoals hieronder afgebeeld:

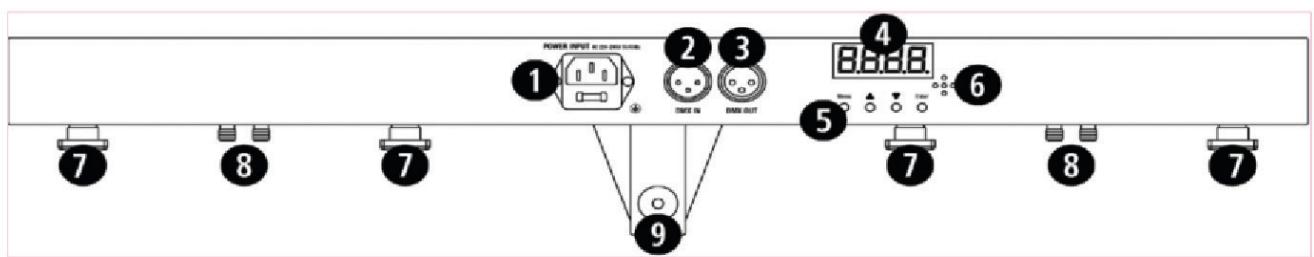

FEATURES EN FUNCTIONS

Nummer	Feature	Functie
1	Voedingsingang	Sluit hier het IEC-netsnoer aan. Ingebouwde zekering
2	DMX-ingang	3-pin XLR-connector voor DMX512-ingang
3	DMX-uitgang	3-polige XLR-connector voor de DMX512-uitgang
4	LED display	LED-functieweergave en menuknoppen voor het regelen van de bedieningsmodus van het apparaat
5	MENU-knuppen	MENU-functieknoppen (zie hieronder voor bediening)
6	Microfoon	Ingebouwde microfoon voor geluidsgestuurde werkung
7	PAR-bevestigingspunten	Bevestig de PAR-projectoren aan de controllerbalk op de 4 getoonde punten
8	PAR verbindingen	Verbind de PAR-projectoren met de controllerbalk op de 4 getoonde punten
9	Bevestigingsgat	Bevestig de controllerbalk op de standard door vastdraaien van de schroef

INSTELLING VAN DE FUNCTIONS

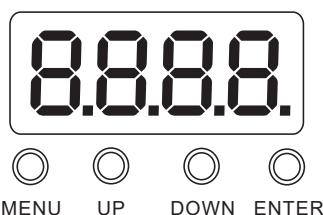

Met behulp van de vier functieknoppen op de controllerbalk kut u de bedrijfsmodus van het apparaat instellen. Druk de Menu knop om de verschillende functies wee ter te geven (zie onderstaande tabel voor een beschrijving van de functies). Druk de UP of DOWN pijknoppen om uw selectie te makeen. Wanner u de gewenste functie

hebt gekozen, drukt u op ENTER om de wijziging te bevestigen.

Toets	Functie
MENU	In een menu gaan of maar een vorige menu optie terug gaan
UP	Opwaarts doorlopen van de menu opties
DOWN	Afwaarts doorlopen van de menu opties
ENTER	Kies en bevestig de selectie in het menu

1) Als het toestel worden aangeschakeld, verschijnt een rode punt op de display. Als een DMX signal waart ontvangen, verschijnt de punt helder.
2) DMX adres installing: Druk de "MENU" toets. Als d001-d512 verschijnt druk UP/DOWN om het adres:tussen 001 en 512 in te stellen.
3) IP code installing: Druk de "MENU" toets. Als IP.01-IP.64 verschijnt druk UP/DOWN om de code:tussen 001 en 512 in te stellen.
4) Ingeboubwde programme's

Het toestel bevat 5 ingebouwde programma's. Druk de MENU toets om een programma:tussen A1 en A5 te kiezen.

MENUPUNTEN:

A1	Statisch	←UP/DOWN→ 1-19
A2.	Jump Mode	←UP/DOWN→ 1-19
A3.	Rainbow mode	←UP/DOWN→ 1-19
A4.	Geluidsgeactiveert	←UP/DOWN→ 1-19
A5.	Stroboscoop	←UP/DOWN→ 1-19
R.	Helderheid van rood	←UP/DOWN→ 0-255
G.	Helderheid van groen	←UP/DOWN→ 0-255
B.	Helderheid van blauw	←UP/DOWN→ 0-255
U.	Rood+Wit Color Wash	←UP/DOWN→ 0-255
D.	DMX Mode	d.512
IP.	IP Mode	IP.64

AFSTANDSBEDIERING

De afstandsbediening heeft een bereik van 4-5m in een hoek van 30^ ten opzichte van de ontvanger en要去 algond precies op de ontvanger worden gericht. Nooit voorwerpen tussen de ontvanger en de afstandsbedieningplaatsen. Wanner de ontvanger of de afstandsbediening onder een sterkelichtbron staan, kan de transmissie verstoord worden. Als de transmissie Niet langer goed is, de batterij verrangen.

BATTERIJ IN DE AFSTANDSBEDIENING PLAATSEN

• Plaats de afstandsbediening met de Voorkant maar beneden op een vlak oppervlak.
• Duw het compartmentendeksel in de richting van de pijl.
  Schuif het batterijvak open.
• Verwijder de oude batterij enplaats de(AP) met het plusteken (+) maar boven.
• Schuif het batterijvak voorzichtig zich. Het vergrendelt automatisch.

ADVIES VOOR BATTERIJEN IN DE AFSTANDSBEDIERING

Dit symbol geeft aan dat gebruikte batterijen en accu's Niet bij het huisvuil mogen worden weggegood, maar moeten worden gedeponeerd in geschienen inzamelpunten voor recycling.

WAARSCHUWINGEN VOOR HET GEBRUIK VAN BATTERIJEN

Er is explosiegevaar als de batterij verkeerd is geplaatst. Alleen verrangen door hetzelfde of een vergelijkbaar type. Tegen hitte beschemen.

Bij langere Niet-gebruik batterijen uit hetvak verwijderen.

Slik de batterij Niet in. Gevaar voor chemische brandwonden. Als u twijfelt of de batterijen zijn ingeslikt of in een ander deel van het lichaam

zijn ingebracht, neem dan onmiddelijk contact op met een arts

Houd neue en oude batterijen buiten het bereik van kinderen.

Als het batterijcompartment Niet goed sluit, stop dan met het gebruik van het product en houd het buiten het bereik van kinderen.

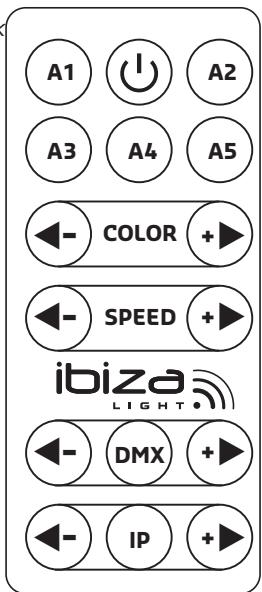

AFSTANDSBEDIENING:

A1: Effect 1 : Alles aan

A2: Effect 2: Snelle kleurwissel

A3: Effect 3: Trage kleurwisseI

A4: Geluidsgeactiveerd

A5: Stroboscoop

Color: Kleurinstelling

Speed: Snelheidsinstalling

DMX: Keuze van een DMX kanaal

IP: Looplichteffect

DMX KANALEN:

Kanaal	Waarde	Omschrijving
CH 1	0-10	Geen functie
	11-50	Macro A1
	51-100	Macro A2
	101-150	Macro A3
	151-200	Macro A4
	201-255	Macro A5
	210-255	Rood+Groen+Blauw
CH2	0-255	Macro kleur
CH3	0-255	Snelheidsregeling
CH4	0-255	Master dimming
CH5	0-255	Rood dimming
CH6	0-255	Groen dimming
CH7	0-255	Blauw dimming
CH8	0-255	Wit dimming

REINIGING

Het is belangrijk dat het toestel algijd schoon is om een optimale lichtkracht te garanderen en de leeftijd te verlengen. De reinigingsfrequentie is afhankelijk van de omgevingsomstandigheden: vochtige, berookte of bijzonderss vuile omgeving peroorzaakteer vuil op de optische delen.

• Reinig de lamp met een hoogwaardig glasreinigungsmiddel en een zachte doek.
• Droog de delen.altijd zorgvuldig.
• Reinig de externe optische delen tenminste alle 20alen. Reinig de interne optische delen tenminste alle 30/60alen.

IN GEVAL VAN PROBLEMEN

Probleem	Oplossing
Geen display	1. Controller voedingsaansluiting
	2. Controller stopcontactdoos
Licht nicht bestuurbaar	1. Controller het DMX adres.
	2. Controller de aansluiting van de DMX kabel
Licht.gaat uit na enige tijd	1. Controller het soldeer op het PCB
	2. Controller of de temperatuur te hoog is
	3. Controller de voedingsbron
Donker straal	1. Controller of de temperatuur te hoog is
	2. Controller of de lampen schoon+zijn

SPECIFICATIONS

Voeding. 220-240V~50/60Hz

Opgenomen vermogen 48W

BELANGRIJKE OPMERKING: Elektrische producten mogen nicht samen met het huishoudelijk afval worden verwijderd. Lever ze a.u.b. in bij een gespecialiseerd inzamelpunt. Raadpleeg deplaatselijk autoriteiten of uw verkoper over hoe de producten te recycleren.
