GEBRUIKSAANWIJZING SC100SND SCHNEIDER

1. Aan de slag gaan ....52
2. Overzicht van het product ....52
3. Afstandsbediening ....53
4. TV aansluitingen ....55
5. Een MP3-speler aansluiten ....57
6. De externe subwoofer aansluiten ....57
7. Algemene werking....57
8. Werking van de bluetooth ....59
9. De Soundbar aan een muur bevestigen....60
10. Specifications....62
11. Problemen oplossen ....63

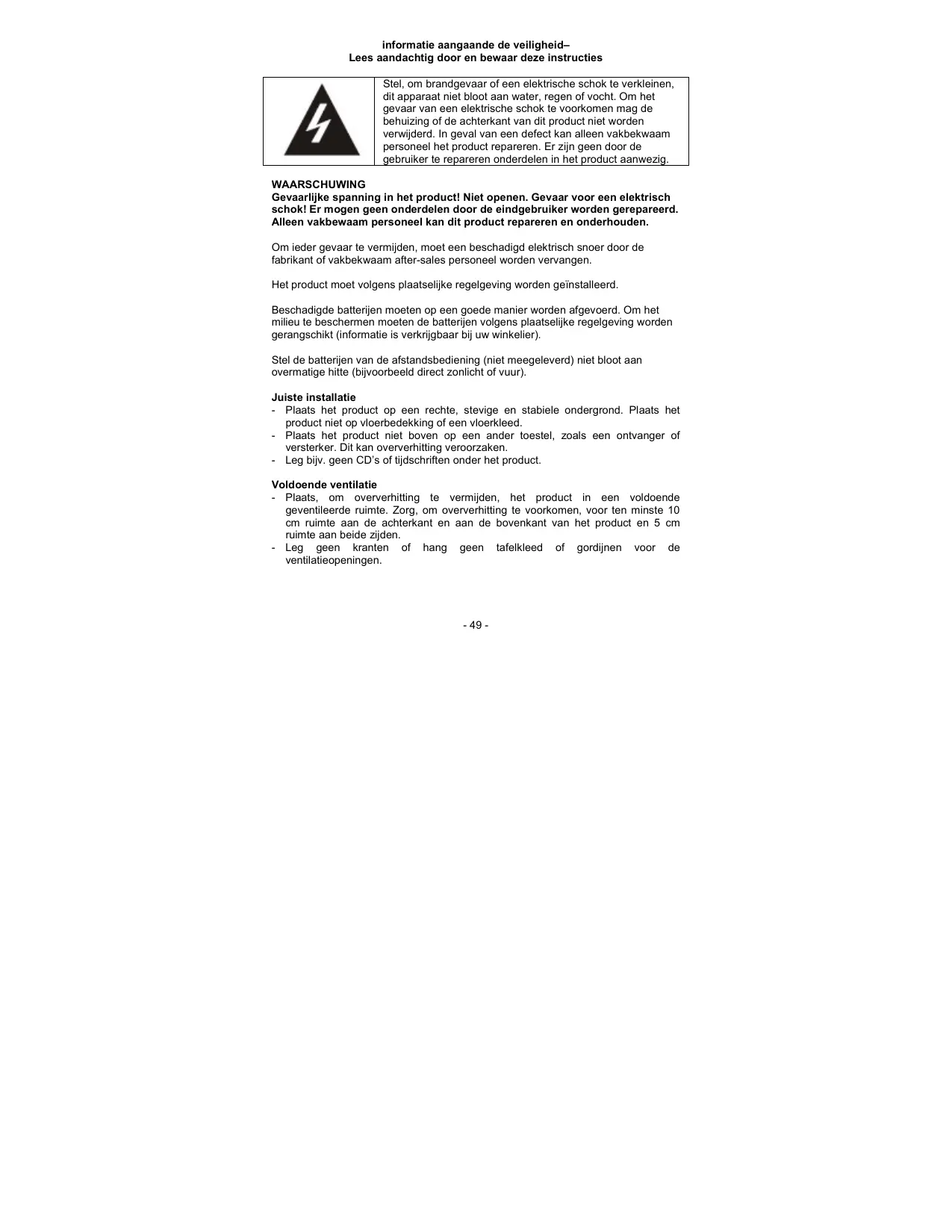

informatie aangaande de veiligheid- Lees aandachtig door en bewaar deze instructies

Stel, om brandgevaar of een elektrische schok te verkleinen, dit apparaat niet bloot aan water, regen of vocht. Om het gevaar van een elektrische schok te voorkomen mag de behuizing of de achterkant van dit product niet worden verwijderd. In geval van een defect kan alleen vakbekwaam personeel het product repareren. Er zijn geen door de gebruiker te repareren onderdelen in het product aanwezig.

WAARSCHUWING

Gevaarlijke spanning in het product! Niet openen. Gevaar voor een elektrisch schok! Er mogen geen onderdelen door de eindgebruiker worden gerepareerd. Alleen vakbewaam personeel kan dit product repareren en onderhouden.

Om ieder gevaar te vermijden, moet een beschadigd elektrisch snoer door de fabrikant of vakbekwaam after-sales personeel worden vervangen.

Het product moet volgens plaatselijke regelgeving worden geïnstalleerd.

Beschadigde batterijen moeten op een goede manier worden afgevoerd. Om het milieu te beschermen moeten de batterijen volgens plaatselijke regelgeving worden gerangschikt (informatie is verkrijgbaar bij uw winkelier).

Stel de batterijen van de afstandsbediening (niet meegeleverd) niet bloot aan overmatige hitte (bijvoorbeeld direct zonlicht of vuur).

Juiste installatie

• Plaats het product op een rechte, stevige en stabiele ondergrond. Plaats het product niet op vloerbedekking of een vloerkleed.
• Plaats het product niet boven op een ander toestel, zoals een ontvanger of versterker. Dit kan oververhitting veroorzaken.
• Leg bijv. geen CD's of tijdschriften onder het product.

Voldoende ventilatie

• Plaats, om oververhitting te vermijden, het product in een voldoende geventileerde ruimte. Zorg, om oververhitting te voorkomen, voor ten minste 10 cm ruimte aan de achterkant en aan de bovenkant van het product en 5 cm ruimte aan beide zijden.
• Leg geen kranten of hang geen tafelkleed of gordijnen voor de ventilatieopeningen.

Stel dit product niet bloot aan hoge temperaturen, vocht, water of stof.

• Het product mag niet worden blootgesteld aan waterdruppels of rondspattend water. Er mogen geen objecten gevuld met vloeistoffen, zoals vazen, op het product worden geplaatst.
• Plaats dit apparaat niet dicht bij andere items die het product kunnen beschadigen.
• Open vuur zoals brandende kaarsen mogen niet op het apparaat worden geplaatst.

Elektrische voeding

• Koppel het product los indien het voor langere tijd niet gaat worden gebruikt.
• Om ieder gevaar te vermijden, moet een beschadigd elektrisch snoer door de fabrikant of vakbekwaam after-sales personeel worden vervangen.
• Dit product moet op een elektrische voeding van 230V \~ 50Hz worden aangesloten.
• De hoofdstekker wordt als uitschakelapparaat gebruikt en moet klaar voor gebruik blijven.
• Gebruik dit product alleen in combinatie met de meegeleverde netadapter.

Conformiteitsverklaring

Hierbij verklaart Admea dat deze Soundbar voldoet aan de essentiële vereisten en andere relevante bepalingen van Richtlijn 1999/5/EG.

De conformiteitsverklaring is beschikbaar op de website:

http://www.schneiderconsumer.com

Dit product voldoet aan de richtlijnen 2014/35/EG (doet de richtlijn 2006/95/EEG teniet) en 2014/30/CE (doet de richtlijn 2004/108/EEG teniet).

• Een product met dit logo betekent dat het recyclen van dit apparaat binnen de 2012/19/EC richtlijn van 4 Juli 2012 valt, betreffende het afval van elektrische en elektronische apparatuur (WEEE).
• De aanwezigheid van gevaarlijke substanties in elektrische en elektronische apparatuur kan tijdens het recyclingsproces van dit product potentiële gevolgen voor het milieu en de gezondheid van de mens hebben.
• Daarom mag dit product aan het einde van zijn levensduur niet worden afgevoerd met ander niet-gerecycled afval.
• Als eindgebruiker is uw rol van groot belang in de cycli van hergebruik, recycling en andere vormen van hernieuwt gebruik van dit elektrische en elektronische apparaat. Plaatselijke overheden en wederverkopers hebben speciale procedures opgesteld met als doel het verzamelen en recyclen van dit product.
• U bent verplicht gebruik te maken van de gescheiden afvalsystemen in uw woonplaats, ingevoerd door uw plaatselijke overheid.

1. Aan de slag gaan

Wat wordt er geleverd?

1 x Soundbar
1 x Afstandsbediening (met CR2032 batterij)
1 x AC adapter
1 x Audiokabel (3,5mm-3,5mm)
1 x Audiokabel (RCA-3,5mm)
1 x Handleiding
2x Beugel voor muurbevestiging

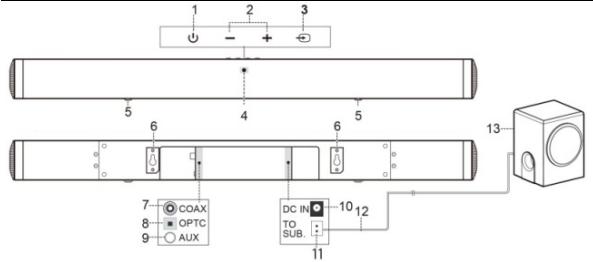

2. Overzicht van het product

1. STAND-BY knop: Schakel de Soundbar in of zet deze in de STAND-BY modus.
2. VOLUME + / - knoppen: Verhoog of verlaag het uitgangsvolume.
3. BRON knop: Kies een audiobron uit AUX, BLUETOOTH, COAXIALE of OPTISCHE ingang.
4. STATUS INDICATOR: Toont ingang modus en stand-by status.
5. Antislipkussentjes
6. Beugels voor muurbevestiging
7. COAXIALE AUDIO-INGANG (RCA): Verbind de digitale audio uitgang van een TV, DVD of Blu-ray-speler.
8. OPTISCHE AUDIO-INGANG: Verbind de digitale audio uitgang van een TV, DVD of Blu-ray-speler.
9. AUX-INGANG (3,5mm): Verbind de analoge audio uitgang van een MP3 speler of soortgelijk apparaat met behulp van een 3,5mm audiokabel.
10. DC-INGANG: Sluit hier alleen de meegeleverde stroomadapter op aan.
11. NAAR SUBWOOFER AANSLUITING: Verbind met de externe subwoofer.
12. LUIDSPREKERKABEL: Verbind de externe subwoofer met de soundbar.
13. SUBWOOFER

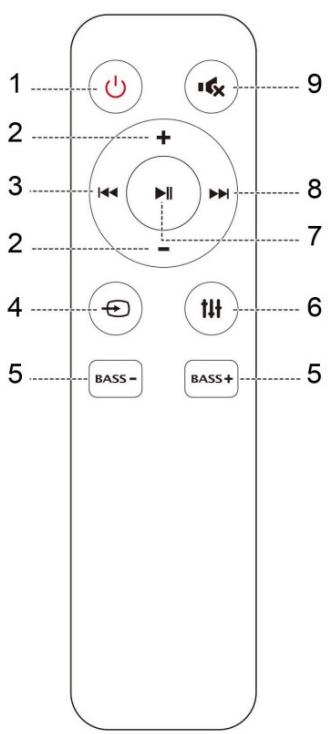

3. Afstandsbediening

1 2 3 4 5 BASS - BASS+ 9 8 7 6 5

1. STAND-BY: Schakel de Soundbar in of zet deze in de STAND-BY modus.
2. VOL- / +: Verhoog of verlaag het uitgangsvolume.
3. OVERSLAAN 🖼: Ga naar het vorige nummer (bij Bluetooth afspelen).
4. BRON: Selecteer een audiobron uit AUX, BLUETOOTH, COAXIALE of OPTISCHE ingang.
5. BAS - / +: Verhoog of verlaag het basniveau.
6. SOUND EQ MODI: Druk enkele keren om de gewenste modus te kiezen: STANDAARD of BIOSCOOP.
7. ▶/II AFSPELEN/PAUZE: START of PAUZE Bluetooth afspelen. Houd 5 seconden ingedrukt om een gekoppeld Bluetooth apparaat te verwijderen.
8. OVERSLAAN ▶: Ga naar het volgende nummer (bij Bluetooth afspelen).
9. ❖DEMPEN: Druk om de geluid te dempen of te hervatten.

De batterij in de afstandsbediening plaatsen

1. Draai het deksel van het batterijvakje tegen de klok in met een muntje. Verwijder vervolgens het deksel.

2. Plaats de CR2032 batterij in het batterijgedeelte met de (+) naar boven gericht.

3. Plaats het deksel van het batterijvakje weer terug op de afstandsbediening en draai deze met de klok mee om te sluiten.

OPEN

Het verwijderen van batterijen

U moet gebruikte batterijen volgens de plaatselijke regels voor recycling verwijderen. Maak GEEN kortsluiting met batterijen en gooi deze ook niet in water, ongesorteerd vuilnis of een vuur. Zwakke batterijen kunnen lekken en de afstandsbediening beschadigen. Vervang ze tijdig!

4. TV aansluitingen

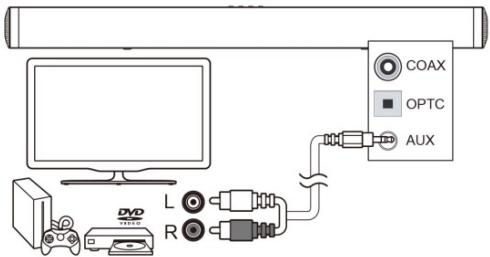

4.1 Aansluiting op een TV, DVD, GAMECONSOLE of SET-TOP BOX met behulp van de meegeleverde RCA-3,5mm audiokabel.

LET OP: Zorg ervoor dat u aansluit vanaf het UITGANG audiosignaal van uw TV en niet de INGANG. Als de TV gebruikt wordt als een INGANG, dan verwijzen we u naar de aansluitmethode zoals beschreven in paragraaf 4.4.

1. Verbind één uiteinde van de RCA kabel met de RCA aansluitingen voor de audio uitgang van de TV, DVD of CONSOLE.

2. Verbind het 3,5mm (kleine) uiteinde met de AUX ingang op de achterkant van de Soundbar.

LET OP: Zorg ervoor dat de RODE plug op de RODE aansluiting wordt aangesloten en de WITTE plug op de WITTE aansluiting.

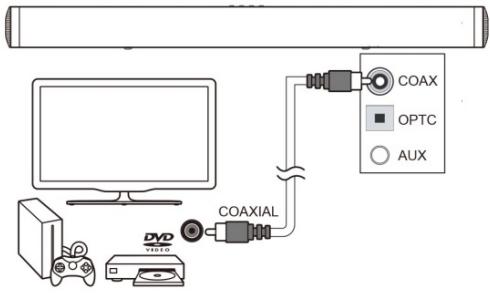

4.2 DIGITALE aansluiting op een TV, DVD of Blu-ray-speler met behulp van de COAXIALE kabel (niet meegeleverd).

1. Verbind één uiteinde van de COAXIALE kabel met de COAXIALE audio uitgang aansluiting van de TV, DVD of Blu-ray-speler.

2. Verbind het andere uiteinde met de COAXIALE ingang aan de achterkant van de Soundbar.

LET OP: U moet mogelijk PCM (Downmix) activeren op het bronapparaat (uw TV, DVD of Blu-ray-speler).

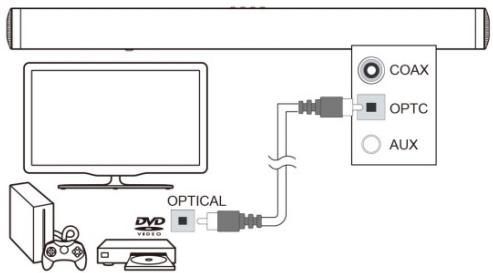

4.3 DIGITALE aansluiting op een TV, DVD of Blu-ray-speler met behulp van de OPTISCHE kabel (niet meegeleverd).

1. Verbind één uiteinde van de OPTISCHE kabel met de OPTISCHE aansluiting voor de audio uitgang van de TV, DVD of Blu-ray-speler.
2. Verbind het andere uiteinde met de OPTISCHE ingang aan de zijkant van de Soundbar.

LET OP: U moet mogelijk PCM (Downmix) activeren op uw bronapparaat (uw TV, DVD of Blu-ray-speler).

4.4 Aansluiting op een TV met behulp van de 3,5mm-3,5mm audiokabel.

1. Verbind het ene uiteinde van de 3,5mm kabel met de 3,5 mm audio-uitgang aansluiting voor de koptelefoon van de TV.
2. Verbind het andere uiteinde van de kabel met de AUX-ingang op de achterkant van de soundbar.

LET OP: In sommige gevallen wordt het volume van de soundbar beïnvloed door het volume van de TV. Wijzig in dit geval het volume van de TV om de audio uitgang van de soundbar aan te passen.

5. Een MP3-speler aansluiten

1. Verbind één uiteinde van de 3,5mm audiokabel met de uitgang voor de koptelefoon van uw MP3-speler.
2. Verbind het andere uiteinde met de AUX-ingang (3,5mm aansluiting) aan de achterkant van de Soundbar.

6. De externe subwoofer aansluiten

Verbind de luidsprekerkabel van de externe subwoofer met de TO SUB aansluiting op de achterkant van de soundbar.

Op het stroomnet aansluiten

1. Verbind de AC stroomadapter van de soundbar tussen de DC IN aansluiting en het stopcontact.
2. Schakel de stroomuitgang op AAN.

Stand-by modus

1. Druk op de STAND-BY knop om het apparaat uit de STAND-BY modus tot leven te wekken.

2. Druk op de STAND-BY knop om het apparaat in de STAND-BY modus te zetten.

LET OP: Om stroom te besparen zal het apparaat na ongeveer 20 minuten zonder audio uitgang automatisch in de STAND-BY modus gaan.

Statusindicator

Werking	Omschrijving	Indicator
STAND-BY	Stand-by	ROOD (vast)
BRON	Aux-ingang	GROEN (vast)
	Bluetooth – klaar voor koppeling	BLAUW (knipperend)
	Bluetooth gekoppeld	BLAUW (vast)
	Coaxiaal	WIT (vast)
	Optisch	PAARS (vast)
VOL+/-	Geluidsvolume aanpassen	Huidige kleur van ingangsbron (knippert één keer)
BAS +/-	Basniveau aanpassen	Huidige kleur van ingangsbron (knippert één keer)
EQ MODUS	Geluid EQ toewijzen aan STANDAARD of BIOSCOOP	Huidige kleur van ingangsbron (knippert één keer)
MUTE	Geluid dempen of herstellen	ROOD (knippert)

Van ingangsbron wisselen

Volg de onderstaande stappen op om te wisselen van ingangsbron tussen: Hulp, Bluetooth, Coaxiaal of Optisch.

1. Zorg ervoor dat de Soundbar op AAN staat door op de STAND-BY knop te drukken.
2. Druk enkele keren op de BRON knop totdat u de bijbehorende kleur op de indicator ziet. Vervolgens zal er een hoorbaar bericht klinken om de bron die u hebt geselecteerd te bevestigen.

Aux-ingang: GROEN

Coaxiale ingang:......WIT

Bluetooth ingang: .... BLAUW

LET OP: Als u van ingangsbron wisselt, zal er een pauze van 5 seconden zijn nadat u BT (bluetooth) hebt gekozen, waarin het apparaat op gekoppelde apparaten scant.

Het geluidsvolume aanpassen

Druk een aantal keren op de VOLUME+/- knop om het geluidsniveau te verhogen of verlagen.

Vooraf ingestelde geluidseffecten

Druk tijdens het afspelen een aantal keren op de GELUID EQ knop om de geluidsmodus te wijzigen in STANDAARD of BIOSCOOP.

LET OP: Na het wijzigen van de geluidsmodus zult u een hoorbare toon horen.

Bas verbetering

Druk op Bass+/- om het basniveau te verhogen of verlagen.

Mute functie

1. Druk op de MUTE knop op de afstandsbediening om de audio uitgang tijdelijk te dempen.

2. Druk opnieuw op de MUTE knop om de audio uitgang te hervatten.

LET OP: De LED indicator zal ROOD knipperen om aan te geven dat de mute functie actief is.

De hoorbare toon uitschakelen

Volg de onderstaande stappen op om de hoorbare toon uit te schakelen.

1. Druk op de STAND-BY knop om de STAND-BY modus in te schakelen.

2. Houd de ▶/II knop 5 seconden ingedrukt.

LET OP: Herhaal de stappen 1 en 2 om de hoorbare toon te activeren.

8. Werking van de bluetooth

Een bluetooth apparaat koppelen

Voordat u de soundbar met uw telefoon, of een ander voor bluetooth geschikt apparaat kunt gebruiken, moet u het apparaat koppelen met de Soundbar.

1. Druk een aantal keren op de BRON knop, totdat u ziet dat de LED indicator blauw wordt en vervolgens blijft knipperen als er geen andere apparaten worden gekoppeld.
2. Schakel de bluetooth functie op uw smartphone in en zoek in de beschikbare lijst naar een apparaat met de benaming "SC100SND".

3. Selecteer "SC100SND" en schakel koppelen voor dit apparaat in. Voer "0000" in als u gevraagd wordt om een wachtwoord.

4. De Soundbar zal piepen als het koppelen succesvol is en de indicator zal stoppen met knipperen.

5. Als het verbonden apparaat buiten bereik komt, zal de Soundbar gedurende 2 minuten proberen om verbinding te maken. Als het apparaat weer binnen bereik komt, zal de Soundbar automatisch weer verbinding maken.
6. Om het op dit moment gekoppelde apparaat te verwijderen, houd u de ▶/II knop op de afstandsbediening 5 seconden ingedrukt. De indicator zal weer beginnen te knipperen.

Tijdens het afspelen kunt u:

1. Op de AFSPELEN/PAUZE knop drukken om het gekozen nummer op het audioapparaat af te spelen of te pauzeren.
2. Op ◀ of ▶ drukken om naar het vorige of volgende nummer te gaan.

Bluetooth statusindicator

Werking	Statusindicator
Verbonden	ROOD (vast)
Automatisch opnieuw verbinden met het laatste gekoppelde apparaat.	GROEN (vast)
Koppelingsmodus

Let op:

• Het bereik van Bluetooth is ongeveer 10 meter (30 voet). Elk obstakel op het pad tussen apparaten kan dit bereik verminderen.
• Er kan slechts één bluetooth-apparaat per keer worden gekoppeld.
• Niet alle bluetooth-apparaten zijn compatibel.

9. De Soundbar aan een muur bevestigen

1. Lijn de Soundbar uit op de gekozen locatie. Gebruik een potlood om de 2 boorposities te markeren met een tussenliggende afstand van 287mm (11,3").

TV 3 inch (7,5 cm) of meer

Let op: De Soundbar moet zich minstens 7,5cm (3") onder de onderkant van de TV bevinden.

1. Boor de gaten zoals in Stap 1 werd aangegeven.

2. Plaats 2 schroeven (niet meegeleverd) in de gaten en draai deze aan. Zorg ervoor dat er 5mm overblijft tussen de kop van de schroef en de muur.

LET OP: U moet ervoor zorgen dat de schroeven lang genoeg zijn om voldoende grip te hebben op de muur, terwijl er 5mm overblijft tussen de kop van de schroef en de muur.

1. Haak de Soundbar aan de schroeven. Voor een veilige montage moet u ervoor zorgen dat de kop van de schroef stevig in het nauwe deel van de beugel schuift.

Advies voor muurmontage

• Om schade aan de apparatuur en persoonlijk letsel te voorkomen, moet u een gekwalificeerd persoon de gaten laten boren en de bevestiging aan de muur laten uitvoeren.
• Zorg ervoor dat het hoofdapparaat niet valt als u deze aan de beugels voor muurmontage probeert te haken.
• Controleer vóór montage de sterkte van de muur; vraag indien nodig advies aan gekwalificeerd personeel.
• Controleer bij het boren in muren altijd of er geen verborgen draden of buizen etc. zijn

• Zorg ervoor dat de schroeven en de muurpluggen geschikt zijn om het apparaat te ondersteunen.

• Specifications

Versterker
Vermogen uitgang	75W+2X30W
Frequentierespons	50Hz-20KHz ± 3dB
Ingangsgevoeligheid	550 mV
Hoofdapparaat
Stroomvoorziening	Ingang:100-240V ~ 50-60HzUitgang: 24V 1,5A
Stroomverbruik	25W
Stand-by stroomverbruik	≤ 0,5W
Volledig scala luidspreker drivers	Impedantie: 4 Ohm, 52mm (2")Frequentierespons: 250Hz ~ 20KH
Subwoofer	Impedantie: 8 Ohm, 116mm (5,25")Frequentierespons: 45~250Hz
Afmetingen	Soundbar: B730xD60xH63 mmExterne subwoofer: B178xD221xH296 mm
Kabellengte	1,5m
Afstandsbediening
Batterij	1 x CR2032
Bluetooth
Bluetooth compatibiliteit	EDR, A2DP, AVRCP
Bluetooth versie	2.1

11. problemen oplossen

Volg de onderstaande handleiding voor het oplossen van problemen, in het onwaarschijnlijke geval dat u problemen ondervindt met uw apparaat.

PROBLEEM	MOGELIJK OPLOSSING
Geen stroom	Zorg ervoor dat de stekker in het stopcontact zit en dat het apparaat op AAN staat.Zorg ervoor dat er stroom staat op het stopcontact.
Geen geluid	Zorg er bij het afspelen vanuit de AUX-ingang voor dat het volume van de externe bron is aangezet en dat er een nummer wordt afgespeeld.Zorg ervoor dat het volume aanstaat.Als u gebruik maakt van de digitale coaxiale of optische kabelaansluiting, zorg er dan voor dat de DIGITALE uitgang van de bron is ingesteld op PCM, LPCM, PCM 2Ch stereo of PCM downmix.Bluetooth apparaat is niet gekoppeld. Wij verwijzen u naar “Bluetooth werking”.
Apparaat reageert niet	Ontkoppel de stroomkabel 1 minuut en sluit de kabel hierna weer aan.
Afstandsbediening werkt niet	Verminder de afstand tussen de afstandsbediening en het apparaat.Controlleer of de batterijen juist geplaatst zijn.Vervang de batterijen.Richt de afstandsbediening direct op de soundbar (in plaats van op andere apparaten).
Apparaat schakelt na 20 minuten uit	Dit apparaat is zo ontworpen dat het na 20 MINUTEN van inactiviteit automatisch in de STAND-BY modus gaat. Druk op de STAND-BY knop om het apparaat weer tot leven te wekken.

Opmerking: Watt-piekmeting wordt verkregen door het continue gemiddelde vermogen (RMS) te vermenigvuldigen met 2 keer de vierkantswortel van 2 en door het resultaat af te ronden op de dichtstbijzijnde 5 of 0.

KLANTENSERVICE

ADMEA/LOGISAV
