GEBRUIKSAANWIJZING TDW4316SL THOMSON
- Dit apparaat is bestemd voor huishoudelijk gebruik of gelijksoortige toepassingen zoals:
— personeelskeukens in winkels, kantoren en andere werkomgevingen; - boerderijen; - door klanten in hotels, motels en andere residentiële omgevingen; - bed-and-breakfasts.
- Als het netsnoer beschadigd is, moet dit worden vervangen door de fabrikant, een servicecentrum of een gekwalificeerd vakman.
- Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en personen met verminderde fysieke, zintuiglijke of mentale vermogens of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en als zij de gevaren ervan begrijpen. Kinderen mogen niet met het apparaat spelen.
Reiniging en onderhoud mag zonder toezicht niet door kinderen worden uitgevoerd.
- Voor meer informatie over de reinigingsmethode en -frequentie, zie de sectie "Reiniging en onderhoud" op pagina's 21-24.
- Belemmer de openingen niet door een tapijt.
- Gebruik de nieuwe slangen die met het apparaat zijn meegeleverd en gebruik geen oude slangen opnieuw.
- Het maximum aantal couverts dat door deze vaatwasmachine kan worden gewassen is 16.
- De deur dient niet open gelaten te worden, waar dit een struikelgevaar zou kunnen inhouden.
- Voor meer informatie over het vullen van de vaatwasmachine, raadpleeg de sectie "De bovenste en onderste korf vullen" op pagina's 10. WAARSCHUWING: Messen en ander keukengerei met scherpe punten moeten in de korf gestoken worden met de punt naar beneden of in een horizontale positie.
- De minimum toegestane ingaande waterdruk is 0,04 MPa. De maximum toegestane ingaande waterdruk is 1 MPa.
- De stekker moet na de installatie van het apparaat goed bereikbaar blijven.
Veiligheidsmaatregelen
- Installatie en reparaties mogen alleen door een vakbekwame technicus worden uitgevoerd.
- Dit apparaat is alleen geschikt voor huishoudelijk gebruik binnenshuis.
- Dompel het snoer, de stekker of het apparaat niet onder in water of een andere vloeistof om het risico op elektrische schokken te beperken.
- Zet het apparaat altijd uit en haal de stekker uit het stopcontact
voordat u het apparaat reinigt of onderhoudt.
- Sta of zit niet op de deur of het afdruiprek van de vaatwasmachine.
- Gebruik uw vaatwasmachine niet tenzij alle panelen van de behuizing goed op hun plaats zijn.
- Open de deur voorzichtig wanneer de vaatwasmachine ingeschakeld is, water kan uit het apparaat spuiten.
- Plaats geen zware artikelen op of ga niet op de deur staan als het open staat. Het apparaat kan voorover kantelen.
- Bepaalde vaatwasmiddelen zijn zeer alkalisch. Deze kunnen zeer gevaarlijk zijn wanneer ingeslikt. Vermijd contact met huid en ogen en houd kinderen uit de buurt van de vaatwasmachine als de deur open is.
- Was geen plastic artikelen, tenzij ze vaatwasmachinebestendig of gelijkwaardig gemarkeerd zijn.
- Gebruik alleen vaatwasmiddelen en glansspoelmiddelen die voor een automatische vaatwasmachine ontworpen zijn.
- Gebruik nooit zeep, wasmiddelen of handafwasmiddelen in uw vaatwasmachine.
- Pas de bedieningsknoppen niet aan. Aardingsinstructies:
- Dit apparaat moet geaard worden. In geval van een storing of defect beperkt de aarding het risico op een elektrische schok door te zorgen voor een weg van minste weerstand voor de elektrische stroom. Dit apparaat is voorzien van een geaarde stekker.
- Steek de stekker in een geaard stopcontact dat volgens alle lokale codes en voorschriften is geïnstalleerd en geaard.
- Een onjuiste aansluiting van de aardleiding kan resulteren in een risico op een elektrische schok.
- Vraag advies aan een bekwame elektricien of reparateur als u twijfelt of het apparaat al dan niet juist geaard is.
- Verander niets aan de stekker van het apparaat. Als deze niet past, vraag aan een vakbekwame elektricien om een geschikt stopcontact te installeren.
BESCHRIJVING VAN DE ONDERDELEN Bestekrek
Bovenste korf Bovenste sproeiarm
Onderste korf

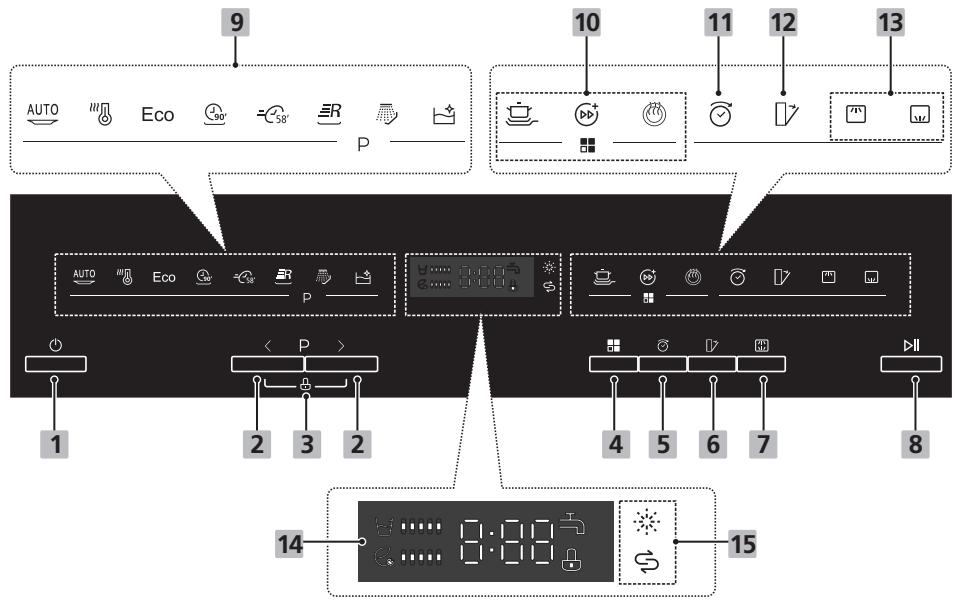

Bedieningspaneel
1 Aan/uit-knop 2 P< >Wasprogrammaknoppen
4 Functieknop 5 Vertraagde startknop 6 Knop automatisch openen 7 Dubbele sproeier-knop 8 Start-/pauzeknop 9 Programma-indicatielampjes
| AUTO | “” | ECO | 90' | 58' | ER | | |
| Auto | Hygiene | ECO | 90
minuten | 58
minuten | Snel | Weken | Zelfreiniging |
| - | Krachtwas
Omijd vuil en moeilijk te reinigen vaat te wassen (Kan alleen worden gezruikt met Hygiëne, ECO, 90min en 58min.) |
| + | Turbosnelheid +
Om de programmaduur te verkorten. (Kan alleen worden gezruikt met Hygiëne, ECO, 90min, 58min en Self-clean.) |
| - | Extra droog
Om de vaat meer te drogen. (Kan alleen worden gezruikt met Hygiëne, ECO, 90min en 58min.) |
11 Vertraagde start-indicatielampje 12 Automatisch openen-indicatielampje 13 Dubbele sproeier-controleampjes
| 小 | Bovenaan
Wonneer u Bovenaan selecteert, worden alleen het vaatwerk in de bovenste korf gewassen. Het spreisystem van de onderste korf werkt nicht. |
| Onderaan
Wonneer u Onderaan selecteert, worden alleen het vaatwerk in de onderste korf gewassen. Het spreisystem van de bovenste korf werkt nicht. |
14 Display
| 8:88 | Om de resterende wastijd, startuitsteltijd, waterhardheid en foutcodes waar te gehen |
| V. | Geeft het waterverbruik waar |
| E. | Geeft het energieverbruik waar |
| Waterkraan
Als dit contrôlelampje brandt, geeft dit aan dat de waterkraanRCT is gedraaid. |
| Kinderslot |
15 Status-indicatielampjes
| Glansmiddel
Als dit contrôlelampje brandt, geeft dit aan dat de hoeveelheid glansmiddel
laag is en bijgevuld moet worden. |
| Zout
Als dit contrôlelampje brandt, geeft dit aan dat de hoeveelheid zout laag is en
bijgevuld moet worden. |
Controleer voordat u uw vaatwasmachine op de netvoeding aansluit of de spanning op het typeplaatje van uw apparaat overeenstemt met de spanning bij u thuis. Het apparaat moet geaard zijn. De fabrikant is niet verantwoordelijk voor schade die ontstaat door het gebruik zonder aarding.
WAARSCHUWING: Sluit de elektrische stroom af voordat u uw vaatwasmachine installeert.
INSTALLATIE-INSTRUCTIES
Uw vaatwasser kan overal in uw keuken worden geïnstalleerd zolang er ruimte en mogelijkheid tot het aansluiten op de watervoorziening/afvoer en elektrische voeding is. Sluit geen verlengsnoer op het apparaat aan om mogelijk gevaar te voorkomen.
Koudwateraansluiting
Laat het installeren van de kabel aan deskundigen over.
Sluit de koudwatertoevoerslang aan op een 1,9 cm (3/4") connector met schroefdraad en maak deze stevig vast.
Als de waterleidingen nieuw zijn of gedurende een lange periode niet werden gebruikt, laat het water stromen om ervoor te zorgen dat het water schoon is. Dit is nodig om te voorkomen dat de waterinlaat verstopt raakt en het apparaat schade oploopt.

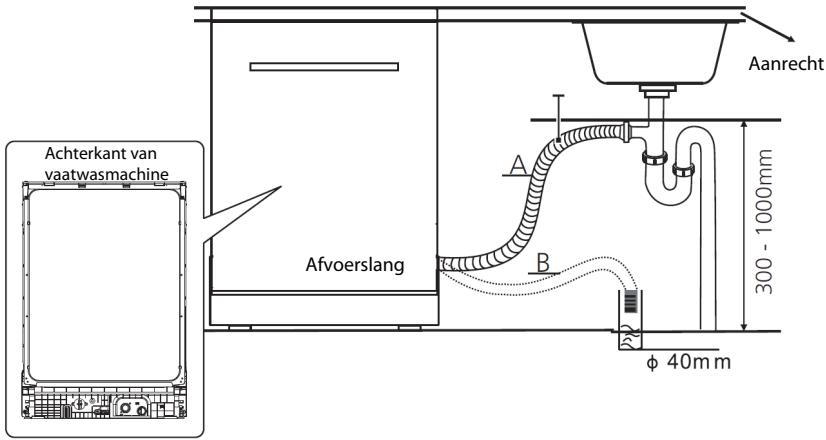

Aansluiting van de afvoerslang
Steek de afvoerslang in een afvoerpijp met een minimale diameter van 4 cm, of waar in de gootsteen lopen, en zorg ervoor het niet te buigen of vouwen. De hoogte van de afvoerpijp moet minder dan 1000 mm zijn. Het vrije uiteinde van de slang mag niet in water worden ondergedompeld om het terugstromen ervan te voorkomen.
Maak de afvoerslang stevig vast in positie A of positie B. Laat het installeren van de slang aan deskundigen over.
Als er lekken worden gedetecteerd, draai de watertoevoer onmiddellijk dicht en controleer de slangverbindingen grondig. Indien nodig, maak de verbindingen opnieuw.
Als u het lek niet kunt stoppen, raadpleeg dan een vakbekwame loodgieter.
Elektrische aansluiting
Laat het installeren van elektrische apparatuur aan deskundigen over.
- Gebruik geen verlengsnoer of een adapterstekker met dit apparaat. Knip of verwijder nooit de aardingsverbinding van het snoer.
Zorg dat de spanning en de frequentie van de vaatwasmachine overeenstemmen met de waarden die op het typeplaatje zijn vermeld. Steek de stekker alleen in een elektrisch stopcontact dat juist geaard is. Als het stopcontact waarop het apparaat moet worden aangesloten niet geschikt is voor de stekker, vervang dan het stopcontact, in plaats van adapters of iets dergelijks te gebruiken, omdat deze oververhitting en brand kunnen veroorzaken.
Zorg dat het apparaat juist is geaard voordat u het gebruikt.
Waterpas zetten
Zet de vaatwasser neer op een vlakke, stabiele ondergrond. Voor een optimale werking is het uiterst belangrijk dat de vaatwasser perfect waterpas staat. U kunt de vaatwasser waterpas zetten door de voethoogte aan te passen.
ALVORENS DE KORVEN TE VULLEN
- Verwijder grove etensresten, zoals botten, die de filter kunnen verstoppen of de waterpomp kunnen beschadigen.
- Week potten en pannen met aangebrande etensresten voordat u deze in de korven zet.
WAARSCHUWINGEN:
- Zorg ervoor dat de vaat goed vast zit, zodat deze tijdens het programma niet kan omvallen en het draaien van de sproeiarmen niet hindert.
- Vaat zoals kopjes, kommen, glazen en pannen moeten met de opening naar onder gericht worden ingezet en eventuele holtes gekanteld, zodat al het water kan weglopen.
- Stapel geen borden op elkaar.
- Zet glazen niet te dicht bij elkaar om te voorkomen dat ze tegen elkaar gaan botsen en breken.
- Laad grote artikelen die het moeilijkst schoon te maken zijn in de onderste korf.
- Controleer of alle items vaatwasmachinebestendig zijn.
Vaatwerk dat niet vaatwasmachinebestendig is:
- Houten schalen, potten of pannen
- Artisanale voorwerpen
- Kunststof vaat (behalve deze die als vaatwasmachinebestendig is gemarkeerd)
- Kommen en vaat van koper, tin, zink of messing, aluminium vaat, tafelzilver
- Glas en kristal
- Beschilderde voorwerpen
De bovenste en onderste korf vullen
- De bovenste korf is ontworpen voor delicate en lichtere items zoals glazen, kopjes, schotels, kommen en ondiepe pannen.
- De onderste korf is ontworpen voor sauspannen, deksels, borden, slakommen, bestek, etc.
- Serveerschalen en grote deksels moeten aan de rand van de korf worden geplaatst, zodat de bovenste sproeiarm ongehinderd kan ronddraaien.
- Schik alle items zodat het water bij alle zijden kan komen.

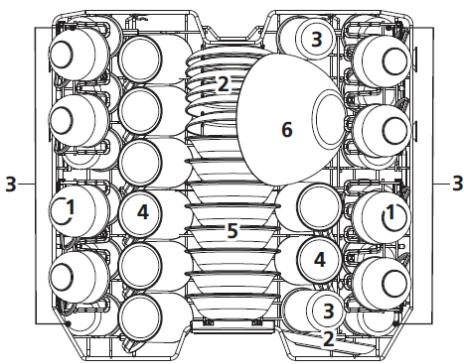

Bovenste korf

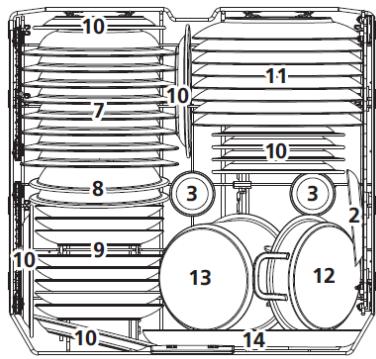

Onderste korf
- Kopjes
- Schoteltjes
- Glazen
- Mokken
- Dessertkommen
- Glazen kom
- Soepborden
- Melamine kommen
- Dessertborden
- Melamine dessertborden
- Eetborden
- Kleine pan
- Ovenpan
- Ovalen schaal

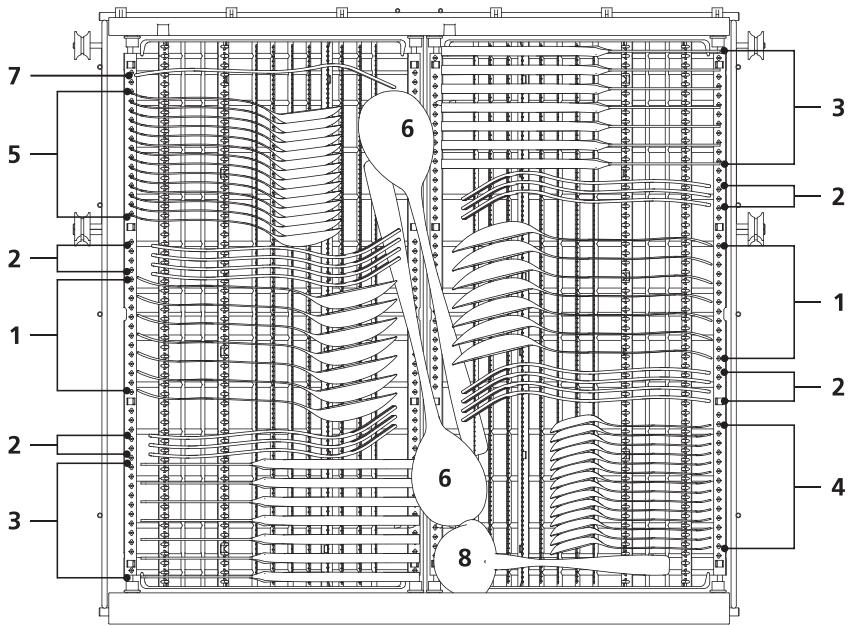

Het bestekrek vullen
Rangschik het bestek in het rek.
De bovenste sproeiarm mag niet door keukengerei worden gehinderd. Wees voorzichtig tijdens het vullen om letsel door de messen te voorkomen.
- Soeplepels
- Dessertlepels
- Vorken
- Serverlepels
- Messen
- Serveervorken
- Theelepels
- Sauslepels
Laat geen artikelen door de bodem uitsteken.
Laad altijd scherpe artikelen met de scherpe punt naar beneden!
Beide delen liggen vlak.
De delen overlappen elkaar.
Rechter deel is verwijderd.

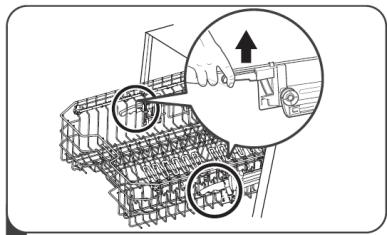

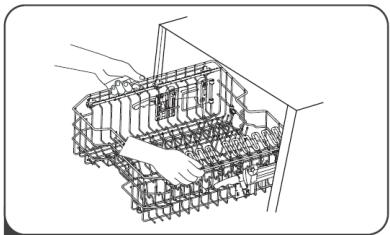

DE BOVENSTE KORF AANPASSEN
1 Om de bovenste korf omhoog te brengen, til de bovenste korf aan weerskanten in het midden op totdat de korf in de bovenste positie vastklikt. Het is niet nodig om de afstellingshendel omhoog te brengen.
2 Om de bovenste korf omlaag te brengen, til de afstellingshendel aan weerskanten omhoog om de korf los te maken en naar de onderste positie te laten zakken.

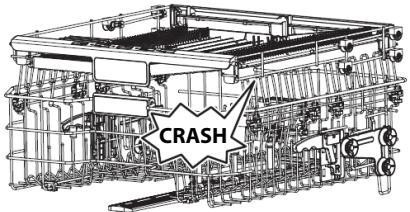

OPMERKING:
Wanneer de bovenste korf in de bovenste positie is vergrendeld, kunnen er geen kopjes op de kopjesrekken worden geplaatst, gezien de vrije ruimte is afgenomen.

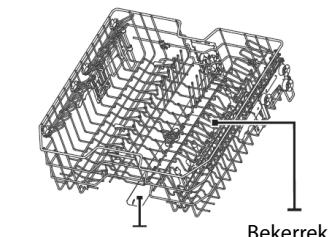

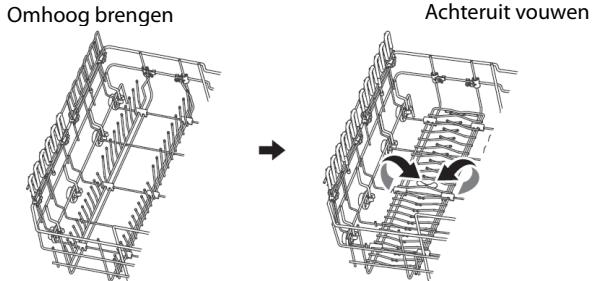

HET BEKERREK DICHTKLAPPEN
Om meer ruimte voor langer vaatwerk in de bovenste korf te hebben, breng het bekerrek omhoog.
U kunt de lange glazen er vervolgens tegen plaatsen. U kunt het rek tevens verwijderen, wanneer het niet nodig is.
OPMERKING:
Wanneer de bovenste korf in de bovenste positie is vergrendeld, kunnen de kopjesrekken niet meer worden uitgeklapt.
De pinnen van de onderste korf worden gebruikt voor het vasthouden van borden en schalen. Deze kunnen omlaag worden geklapt voor meer ruimte voor groot vaatwerk.
WATERONTHARDER GEBRUIKEN
De hardheid van het water verschilt van gemeente tot gemeente. Hard water kan in de vaatwasmachine kalkafzetting op het serviesgoed veroorzaken. Dit apparaat is uitgerust met een waterontharder, die gebruik maakt van regenereerzout dat specifiek ontworpen is om de mineralen uit het water te verwijderen.
OPGELET:
- Gebruik alleen regenereerzout dat speciaal voor huishoudelijke vaatwasmachines is samengesteld.
- Gebruik geen keukenzout, omdat dit niet-oplosbare stoffen bevat die het systeem van de waterontharder kunnen beschadigen.
- Vul het zoutreservoir voordat u het vaatwasprogramma opstart. Op deze wijze spoelt overtollige zoutoplossing onmiddellijk met het water weg. Langdurige aanwezigheid van zoutwater in het apparaat kan tot corrosie leiden.
Het zoutverbruik aanpassen
- Nadat de vaatwasser is ingeschakeld, voert u de status van het aanpassen van het zoutverbruik in door > ingedrukt te houden totdat het display H3 aangeeft. 2. Druk herhaaldelijk op > om de instelling afhankelijk van uw waterhardheid aan te passen. 3. Druk op O om de instellingen te bevestigen.
| WATERHARDHEID | Display | Regeneratie vindt plaats na elke X programme's 1) | Zoutverbruik (gram / cyclus) |
| °dH | °fH | °Clarke | Mmol/l |
| 0 - 5 | 0 - 9 | 0 - 6 | 0 - 0,94 | H1 | Geen regeneratie | 0 |
| 6 - 11 | 10 - 20 | 7 - 14 | 1,0 - 2,0 | H2 | 10 | 9 |
| 12 - 17 | 21 - 30 | 15 - 21 | 2,1 - 3,0 | H3 | 5 | 12 |
| 18 - 22 | 31 - 40 | 22 - 28 | 3,1 - 4,0 | H4 | 3 | 20,0 |
| 23 - 34 | 41 - 60 | 29 - 42 | 4,1 - 6,0 | H5 | 2 | 30 |
| 35 - 55 | 61 - 98 | 43 - 69 | 6,1 - 9,8 | H6 | 1 | 60 |
Fabrieksinstelling: H3
OPMERKING:
1°dH=1,25°Clarke=1,78°F=0,178 mmol/l
°dH: Duitse graden °fH: Franse graden °Clarke: Britse graden
1) Elke vaatwascyclus met regeneratie verbruikt 2,0 liter water extra, het stroomverbruik neemt toe met 0,02 kWh en het programma duurt 4 minuten langer.

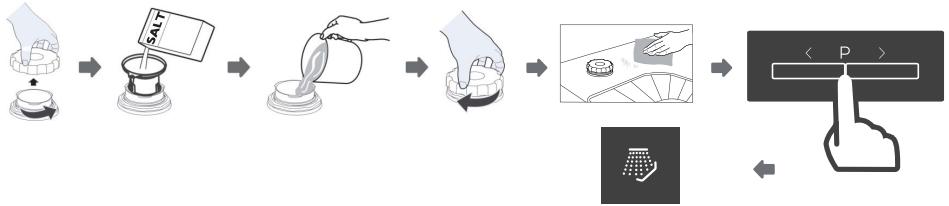

Het zoutreservoir vullen
Vul het zoutreservoir bij wanneer het controlelampje voor zout bijvullen brandt.
- Verwijder de onderste korf en schroef de dop van het zoutreservoir los.
- Stop het uiteinde van de (meegeleverde) trechter in het gat en voeg circa 1,5 kg zout toe. 3. Vul het zoutreservoir tot aan het maximumteken met water.
Het is normaal dat tijdens het toevoegen een kleine hoeveelheid water uit het zoutreservoir stroomt.
4. Schroef de dop opnieuw stevig vast. 5. Verwijder al het zout dat rond de opening van het reservoir en in de kuip is gevallen.
WAARSCHUWING!
Zout is corrosief. Het wordt sterk aanbevolen om na het vullen van het reservoir met zout het kortste programma zonder vaatwerk te starten om eventueel zout dat in de kuip is gemorst weg te wassen.
OPMERKING: Het controlelampje kan na het vullen van het zoutreservoir nog branden, afhankelijk van in welke mate het zout oplost.
HET GLANSSPOEL- EN VAATWASMIDDELBAKJE GEBRUIKEN
Functie van het glansspoelmiddel
Het glansspoelmiddel komt vrij tijdens de laatste spoeling om te voorkomen dat er waterdruppels op de vaat ontstaan die vlekken en strepen kunnen achterlaten. Het glansspoelmiddel bevordert het drogen van de vaat door het water er beter te laten afstromen.
WAARSCHUWING! Gebruik voor de vaatwasmachine alleen glansspoelmiddel van een merk.
Vul het voorraadreservoir voor het glansspoelmiddel nooit met andere middelen (bijv.
reinigingsmiddelen voor de vaatwasmachine, vloeibaar afwasmiddel). Dit kan het apparaat beschadigen.
Functie van het vaatwasmiddel
De chemische ingrediënten waaruit het vaatwasmiddel is samengesteld, zijn nodig om al het vuil van de vaat te verwijderen en op te lossen in het afwaswater.
WAARSCHUWING!
- Correct gebruik van afwasmiddel
Gebruik uitsluitend vaatwasmiddel dat speciaal voor vaatwasmachines is gemaakt. Houd het vaatwasmiddel schoon en droog.
Doe geen poedervormig vaatwasmiddel in het vaatwasmiddelbakje voordat u de vaatwasmachine start.
- Vaatwasmiddel voor vaatwasmachines is corrosief! Houd het buiten bereik van kinderen.

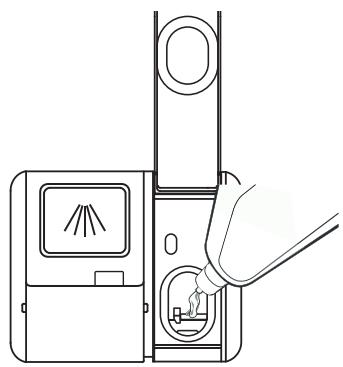

Het glansspoelmiddelbakje vullen
1 Verwijder de dop van het voorraadreservoir voor het glansspoelmiddel door het lipje omhoog te tillen.
3 Sluit de dop.
Giet het glansspoelmiddel in het glansspoelmiddelbakje en let op dat u het niet overvult.
Instellen van de juiste dosering van het glansspoelmiddel
Voor een beter droogresultaat met minder glansspoelmiddel, kan de dosering door de gebruiker worden ingesteld. Volg de onderstaande stappen:
- Schakel de afwasmachine in.
- Houd binnen 60 seconden na het inschakelen van de afwasmachine > gedurende
ongeveer 5 seconden ingedrukt en druk dan op om de instelmodus te openen.
- Op het display verschijnt d3.
- Druk herhaaldelijk op > om de juiste instelling te selecteren.
- De instelling wordt bevestigd als er geen handeling wordt uitgevoerd binnen circa 5 seconden.
| Display | Hoeveelheid glansspoelmiddel (ml) |
| d1 | 1.2 |
| d2 | 2.4 |
| d3 | 3.6 |
| d4 | 4.8 |
| d5 | 6.0 |
| d6 | 7.2 |

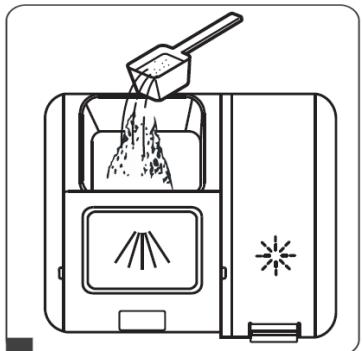

Er zijn drie manieren om het vaatwasmiddelklepje te openen:
Naar rechts schuiven
Omlaag duwen Indrukken
1 Kies een manier afhankelijk van de werkelijke situatie:
A. Open het klepje door het ontgrendelingslipje te verschuiven. B. Open het klepje door het ontgrendelingslipje omlaag te duwen. C. Open het klepje door het ontgrendelingslipje in te drukken.
2 Sluit de klep door deze naar voren te schuiven en naar beneden te drukken.
3 Vul het afwasmiddelbakje met afwasmiddel.
| Programma | Soort vaatwerk | Omschrijving van de cyclus | Vaatwasmiddel Voor-/hoofdwas | Programma-duur (min) | Energie (kWh) | Water-verbruik (L) | Glansspoel-middel nodig? |
| AUTO | Automatische vaatwascyclus, voorlicht, normalaal ofzer bevulde vaat | Voorwassen(45°C) wassen (55°C -65°C) Spoelen Spoelen Spoelen (50°C -60°C) Drogen | 5+19 g | 105 - 179 | 0,930 - 1,470 | 10,3 - 17,0 | Ja |
| Hygiène | Om uw vaat- en glaswerk te ontsmetten. De hoogste watertempe-ratuur is 70°C. | Voorwas (45°C) Wassen (72°C) Spoelen Spoelen (50°C) Spoelen (60°C -65°C) Drogen | 5+19 g | 165 | 1,650 - 1,720 | 16,0 | Ja |
| ECO (*EN60436) | Standaard cyclus voor normalaerontreinigde ladingen zoalspotten, borden, glassen enichtverontreinigde pannen | Hoofdwas (45°C) Spoelen Spoelen (43°C) Drogen | 24 g | 280 | 0,559 | 9,0 | Ja |
| J90' | Voor normalaerontreinigde ladingen die snel moeten worden gewassen | Hoofdwas(55°C) Spoelen Spoelen (55°C -60°C) Drogen | 5+19 g | 90 | 0,810 - 0,865 | 9,0 | Ja |
| 58' | Voor normalaerontreinigde ladingen die snel moeten worden gewassen | Hoofdwas(50°C) Spoelen Spoelen (55°C) Drogen | 20 g | 58 | 0,740 - 0,795 | 11,5 | Ja |
| ER | Een korteewasbeurt voorlicht verontreinigde ladingen die nicht hooven te worden gedroogd | Hoofdwas(45°C) Spoelen Spoelen(50°C) | 15 g | 45 | 0,650 - 0 710 | 9,0 | Nee |
| Om losse vuildeeltjes van de vaat af te spoelen | Voorwassen | N.v.t. | 15 | 0,020 | 3,5 | Nee |
| Zelfreiniging | Dit programma voert een doetreffende reiniging van de vaatwasmachine uit. | Hoofdwas(70°C) Spoelen Spoelen (65°C -72°C) Drogen | 20 g | 130 | 1,245 - 1,320 | 12,0 | Ja |
OPMERKING:
(*EN 60436): Dit programma is de testcyclus. De informatie voor de vergelijkingstest is in overeenstemming met EN 60436.
- Het ecoprogramma is geschikt voor het reinigen van normaal bevuild tafelgerei, dat het voor dit gebruik het meest efficiënte programma is wat betreft het gecombineerde energie- en waterverbruik, en dat het gebruikt kan worden om na te gaan of de EU-regelgeving inzake ecologisch ontwerp wordt nageleefd.
- Op energie en water wordt bespaard wanneer de huishoudelijke afwasmachine wordt gevuld tot de door de fabrikant opgegeven capaciteit.
- Het handmatig voorspoelen van tafelgerei leidt tot meer water- en energieverbruik en wordt niet aanbevolen.
- Wanneer een huishoudelijke afwasmachine wordt gebruikt volgens de instructies van de fabrikant, verbruikt deze in de gebruiksphase doorgaans minder energie en water dan wanneer het tafelgerei met de hand wordt gewassen.
- De waarden voor andere programma's dan het ecoprogramma zijn louter indicatief.
EEN WASCYCLUS STARTEN
- Draai de waterkraan open.
- Open de deur van de vaatwasmachine.
- Kijk de filters na.
- Zorg dat deze schoon en goed ingezet zijn. Zie de sectie Reiniging en Onderhoud.
- Controleer of er voldoende glansspoelmiddel en zout in het apparaat is.
- Zet de vaat in de vaatwasmachine.
- Controleer of de sproeiarmen vrij kunnen draaien.
- Giet de vereiste hoeveelheid vaatwasmiddel in de dispenser volgens de aanwijzingen in de tabel "Vaatwasprogramma's".
- Sluit de deur van de vaatwasser goed.
- Druk op ○ om de vaatwasmachine in te schakelen.
- Druk herhaaldelijk op ⟨/⟩ om het gewenste vaatwasprogramma te selecteren.
- Het indicatorlampje van het overeenkomstige programma gaat branden.
- Vertragingstimer: De vertragingstimer stelt u in staat om de start van een vaatwasprogramma met 1 tot 24 uur uit te stellen.
Druk herhaaldelijk op totdat de gewenste startuitsteltijd wordt weergegeven. Druk nadat de uitsteltimer is ingesteld op om de functie te activeren.
Om de uitgestelde start te annuleren, druk eerst op en druk vervolgens herhaaldelijk op totdat "H:00" op het scherm wordt weergegeven.
- Als u andere functies wilt activeren, druk herhaaldelijk op totdat het gewenste functiecontrolelampje brandt.
- De krachtwas kan alleen worden gebruikt met het Hygiene, ECO, 90min en 58min programma. Als deze functie is geactiveerd, verhoogt de vaatwasmachine de temperatuur tijdens de hoofdwascyclus. Kies deze functie voor betere reinigingsprestaties. Het energie- en waterverbruik nemen echter toe.
- De Turbosnelheid + functie kan alleen worden gebruikt met het Hygiène, ECO, 90min, 58min en Self-clean programma. Als deze functie ingeschakeld is, zal de vaatwasser automatisch de werkingsduur verlagen, terwijl de hoeveelheid water en het energieverbruik lichtjes worden verhoogd.
- De extra droogfunctie kan alleen worden gebruikt met het Hygiène, ECO, 90min en 58min programma. Als deze functie is geactiveerd, verhoogt de vaatwasser de temperatuur aan het einde van een wasprogramma voor een beter droogresultaat.
- Druk herhaaldelijk op om tijdens een wascyclus de bovenste, onderste of beide korven te besproeien.
- De overeenkomstige controlelampje(s) brand(t/en) op het display.
- Druk op om de vaatcyclus te starten.
- Het waarschuwingslampje brandt na 1-2 minuten wanneer de kraan niet wordt opengedraaid.
- Aan het einde van het programma gaat de zoemer af en stopt de vaatwasmachine.
- Als de vaatwasser op een uitgestelde start is ingesteld, zal de vaatwasser geen zoemgeluid maken. '0:00' knippert gedurende enkele seconden op het scherm, waarna 'End' wordt weergegeven.
- Na 15 minuten wordt de vaatwasser uitgeschakeld.
- De deur wordt automatisch op een kier gezet voor betere droogprestaties.
Automatisch openen
Om deze functie te selecteren, houd [de knop] ingedrukt en het overeenkomstige controlelampje brandt.
Deze functie kan niet worden gebruikt met Snel, Weken en Zelfreiniging. De deur wordt na het wassen automatisch geopend voor betere droogprestaties.
OPMERKING!
Zorg dat de deur van de vaatwasmachine niet wordt geblokkeerd wanneer deze op automatisch openen is ingesteld. Dit kan de werking van de deurvergrendeling verstoren.
Om deze functie te annuleren, houd [de knop] ingedrukt en het controlelampje dooft.
- Open de deur helemaal om de vaatwasser te legen.
WAARSCHUWING!
- De vaatwascyclus start niet wanneer de deur van de vaatwasmachine open staat of niet stevig is gesloten.
- Open de deur niet terwijl de vaatwasmachine werkt, omdat heet water uit het apparaat kan worden gestoten, wat brandwonden kan veroorzaken.

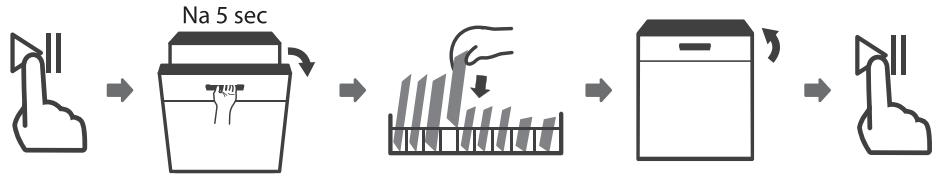

Vaat toevoegen
Vergeten vaatwerk kan op elk moment, voordat het vaatwasmiddelbakje wordt geopend, worden toegevoegd. In dit geval, volg de onderstaande instructies:
- Druk op om de werking te onderbreken.
- Wacht 5 seconden en open vervolgens de deur.
- Voeg het vergeten vaatwerk toe.
- Sluit de deur.
- Druk op II. De cyclus wordt hervat vanaf het punt waar het werk onderbroken.

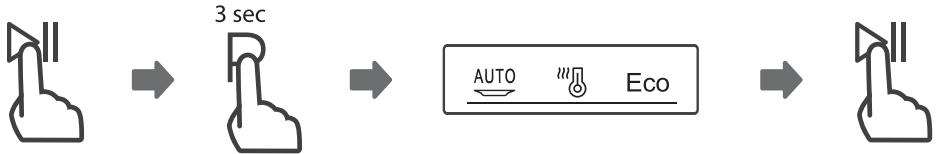

Het huidig programma wijzigen
Een vaatwascyclus kan alleen worden gewijzigd wanneer het slechts kort bezig is, anders kan het vaatwasmiddel reeds zich vrijgeven en het apparaat reeds het waswater hebben afgevoerd. Als dit reeds het geval is, moet de vaatwasmachine worden teruggezet en moet het vaatwasmiddelbakje opnieuw worden gevuld. Om de vaatwasmachine terug te zetten, voer onderstaande instructies uit:
1. Druk op om de werking te onderbreken. 2. Druk en houd > langer dan 3 seconden ingedrukt om het programma te annuleren. U hoort een pieptoon. 3. Druk herhaaldelijk op / om een nieuw programma te selecteren.
- Het controlelampje van het nieuwe programma brandt.
- Druk op ▶ om het programma te starten.
- Druk op ▶. De cyclus wordt hervat vanaf het punt waar het werk onderbroken was.
De kinderslotfunctie
De kinderslotfunctie van uw vaatwasser voorkomt het ongewenst wijzigen van het programma en vermijdt dat kinderen met de bedieningsknoppen spelen wanneer het apparaat in werking is.
Om deze functie te activeren, druk en houd < en > tegelijkertijd ingedrukt totdat het controlelampje brandt.
Om deze functie te deactiveren, druk en houd dezelfde twee knoppen tegelijkertijd ingedrukt totdat het controlelampje dooft.

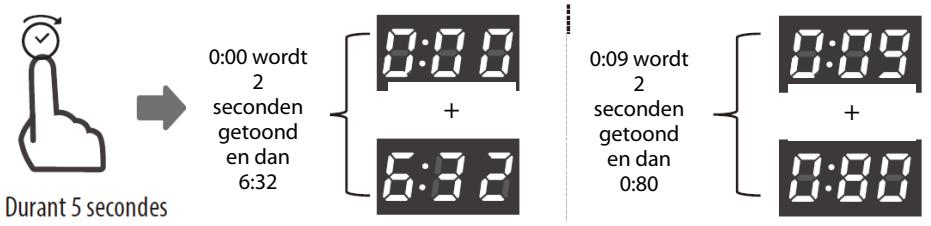

GEBRUIKSTELLER
Wanneer de stekker in het stopcontact zit, maar de vaatwasmachine niet is ingeschakeld, houd de toets
5 seconden ingedrukt en het scherm van de vaatwasmachine toont het aantal vaatwascycli weer.
Voorbeelden:
0:00 wordt gedurende twee seconden weergegeven, 6:32 wordt vervolgens gedurende twee seconden weergegeven waarna het scherm wordt gedoofd.
Er werden in het totaal 632 cycli voltooid.
0:09 wordt gedurende twee seconden weergegeven, 0:80 wordt vervolgens gedurende twee seconden weergegeven waarna het scherm wordt gedoofd.
Er werden in het totaal 9080 cycli voltooid.
REINIGING EN ONDERHOUD
- Voor reiniging, schakel het apparaat altijd uit en haal de stekker uit het stopcontact.
- Gebruik geen schoonmaaksprays, omdat hierdoor vloeistof in het deurslot en de elektrische onderdelen terecht kan komen.
- Gebruik geen schoonmaaksprays, omdat hierdoor vloeistof in het deurslot en de elektrische onderdelen terecht kan komen.
- Gebruik geen agressieve schoonmaakmiddelen of schuursponsjes, ze kunnen krassen op de buitenkant veroorzaken.
Uw vaatwasser reinigt de vaat door een mengsel van water en vaatwasmiddel (onder druk) tegen de bevulde oppervlakken te sproeien. Het water wordt via een draaiende sproeiarm in het apparaat gespoten, afgevoerd via een filter die etensresten en vuile deeltjes verwijdert en opnieuw doorheen de sproeiarm gespoten.
Het vuile water wordt aan het eind van iedere cyclus weggepompt en vervangen door schoon water (het aantal keren hangt af van de gebruikte cyclus).
OPMERKING:
Hard water heeft een negatieve invloed op de prestaties van uw vaatwasser. Hard water veroorzaakt ook "afzetting" (een witte film) in uw vaatwasser en/of "kalk" op de roestvrijstalen binnenwanden van de vaatwasser en het verwarmingselement dat zich in de zinkput onder het verwijderbare filterscherm bevindt.
Om dit zoveel mogelijk te voorkomen is het aanbevolen periodiek (minstens wekelijks) de binnenkant van de (lege) vaatwasser te spoelen/gebruiken met 1 kopje witte azijn.
De deur en de deurafdichting reinigen
Reinig de deurafdichtingen regelmatig met een zachte doek om etensresten te verwijderen. Tijdens het vullen van de vaatwasmachine kunnen er etens- en drankresten op de zijkant van de vaatwasmachinedeur druppelen. Dit oppervlak bevindt zich buiten de wasruimte en kan niet worden bereikt met water van de sproeiarmen. Veeg deze resten weg voordat de deur wordt gesloten.
Het bedieningspaneel reinigen
Als reiniging nodig is, veeg het bedieningspaneel alleen schoon met een zachte, vochtige doek.
Het filtersysteem reinigen
Het filtersysteem aan de onderkant van de wasruimte houdt het grof vuil van de vaatwascyclus vast. Het verzamelde grof vuil kan de filters verstoppen. Controleer de staat van de filters regelmatig en, indien nodig, maak ze schoon onder de kraan. Volg onderstaande stappen om de filters in de wasruimte te reinigen.

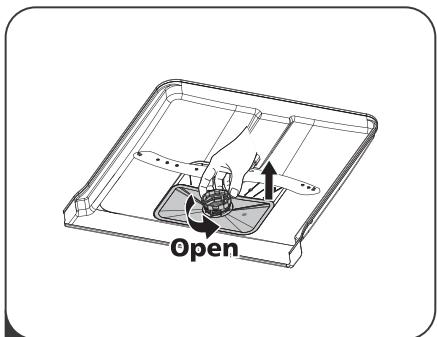

1. Houd de grove filter vast en draai deze tegen de klok in om de filter los te maken. Til de filter op en haal deze uit de vaatwasmachine.

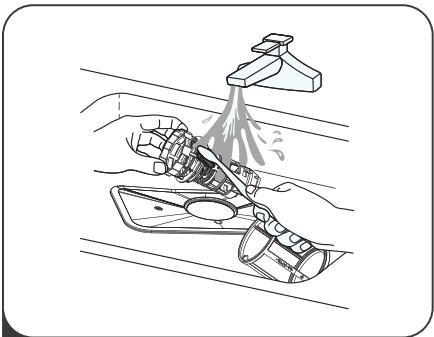

3. Reinig de filters onder stromend water. Voor een grondigere reiniging gebruikt u een zachte schoonmaakborstel.

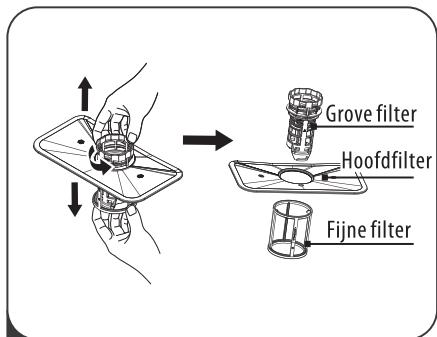

2. Trek de fijne filter uit de filtereenheid. Maak de grove filter los van de hoofdfilter door de lipjes aan de bovenkant lichtjes in te duwen en deze vervolgens weg te trekken.

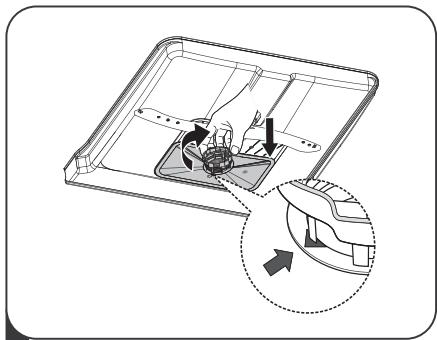

4. Breng de filters opnieuw aan, plaats de filterhouder terug en draai met de klok mee naar de pijl 'close' (dicht).
WAARSCHUWINGEN!
- Draai de filters niet te vast aan. Breng de filters volgens de juiste volgorde opnieuw aan, anders kan de grove filter in het systeem vast komen te zitten en een verstopping veroorzaken.
- Gebruik de vaatwasmachine nooit zonder de filters juist aangebracht. Een verkeerde plaatsing van de filters kan de prestaties van het apparaat doen afnemen en servies en bestek beschadigen.
De sproeiarmen reinigen
Het is noodzakelijk om de sproeiarmen regelmatig schoon te maken, de chemische stoffen in hard water kunnen de sproeiers en lagers van de sproeiarmen verstoppen.
Om de sproeiarmen te reinigen, volg onderstaande instructies:

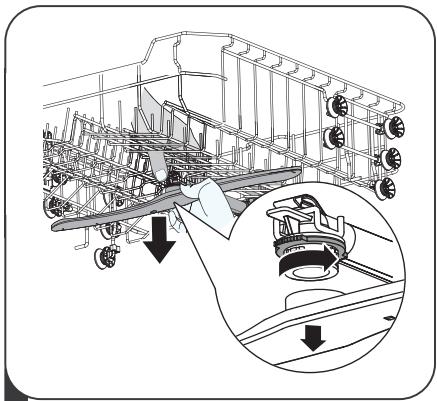

1. Om de bovenste sproeiarm te verwijderen, houd de moer in het midden vast en draai de sproeiarm tegen de klok in om deze af te halen.

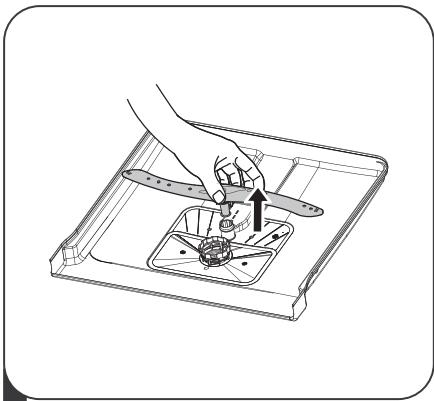

2 Om de onderste sproeiarm af te halen, trek de sproeiarm opwaarts uit.
3 Reinig de armen in een warm sopje en met behulp van een zachte borstel. Spoel de armen grondig en breng ze opnieuw aan.
Voorzorgsmaatregelen tegen vorst
Tref vorstmaatregelen ter bescherming van de vaatwasmachine tijdens de winter. Ga na elke vaatwascyclus als volgt te werk:
- Sluit de elektrische stroom van de vaatwasmachine af.
- Draai de watertoevoer dicht en ontkoppel de waterinlaatleiding van de waterklep.
- Voer het water uit de inlaatslang en de waterklep af (gebruik een pot om het water op te vangen).
- Sluit de waterinlaatslang opnieuw aan op de waterklep.
- Verwijder de filter aan de bodem van de kuip en gebruik een spons om het water in de zinkput op te zuigen.
Na elke vaatwascyclus
Na elke vaatwascyclus, draai de watertoevoer van het apparaat dicht en laat de deur op een kier, zodat vocht en geurtjes niet ingesloten worden.
Geen oplosmiddelen of agressieve schoonmaakmiddelen
Maak de buitenkant en rubber onderdelen van de vaatwasmachine niet schoon met oplosmiddelen of agressieve schoonmaakmiddelen. Gebruik alleen een doek en warm zeepwater.
Om vlekken aan de binnenkant van de machine te verwijderen, gebruik een doek bevochtigd in water met een beetje azijn of een schoonmaakmiddel specifiek voor vaatwasmachines.
Wanneer de machine langere tijd niet gebruikt zal worden
Het is aan te bevelen dat u een vaatwasprogramma met een lege vaatwasmachine draait en vervolgens de stekker uit het stopcontact haalt, de watertoevoer dichtdraait en de deur van het apparaat een beetje openlaat. Dit zal helpen om de deurafdichtingen langer te laten gaan en de vorming van geuren in het apparaat te voorkomen.
Het apparaat verplaatsen
Houd het apparaat in een verticale positie als u het wilt verplaatsen. Indien vereist kan de machine tevens op zijn achterzijde worden geplaatst.
De afdichtingen reinigen
Eén van de factoren die ervoor zorgen dat geuren in de vaatwasmachine worden gevormd, is voedsel dat in de afdichtingen gevangen blijft. Maak de afdichtingen regelmatig schoon met een vochtige spons om geurvorming te voorkomen.
Het bekijken van de tabellen op de volgende pagina's kan het contact opnemen met het servicecentrum overbodig maken.
| Probleem | Mogelijk oorzaken | Mogelijk oplossing |
| De vaatwasmachine start nicht. | Zekering gesprongen of de stroomonderbreker in werkung gezet. | Vervang de zekering of reset de stroomonderbreker.
Verwijder ander apparatuur die zich op hetzelfde circuit van de vaatwasmachine bevindt. |
| Voeding is Niet ingeschakeld. | Zorg dat de vaatwasmachine is ingeschakeld en de deur juist is gesloten.
Zorg dat de stekker in een stopcontact is gestoken. |
| De deur is Niet goed gesloten. | Sluit de deur goed. |
| Het water worden nicht uit de vaatwasmachine weggeprompt | Een knik in de afvoerslang | Controleer de afvoerslang. |
| Filter verstopt | Controleer de filters (zie “Het filtersystem reinigen”). |
| Spoelbak verstopt | Controleer de spoelbak leegloopt. Als dit nicht het geval is, kutu u een loodgieter om advies vragen. |
| Schuim in de waskuip | Verkeerd vaatwasmiddel | Gebruik alleen vaatwasmiddel dat special voor vaatwasmachines is samengesteld om schuimvorming te voorkomen. In dit geval, open de deur en LAST het schuim verdampen. Giet 3,6 liter koud water in de bodem van de vaatwasmachine. Sluit de vaatwasmachinedeur en selecteer verrolgens een cyclus. De vaatwasmachine zal het water eerst afvoeren. Open de deur wonneer het water is afgevoerd en controller of alle schuim is verdwenen. Herhaal indien nodig. |
| Gemorst glansspoelmiddel | Veeg gemorst glansspoelmiddel altijd onmiddelijkweg. |
| Vlekken op de binnenkant van de waskuip | U gebruikt een vaatwasmiddel dat kleurstof bevat. | Zorg ervoor dat het vaatwasmiddel zonder kleurstof is. |
| Witte film op de binnenwanden | Harde watermineralen. | Maak de binnenkant schoon met een vochtige spons en vaatwasmiddel en draag rubber handschoenen. Gebruik geen anders schoonmaakmiddel dan vaatwasmiddel om het risico op schuimvorming te voorkomen. |
| Roestvlekken op het bestek. | Het bestek is Niet bestand gegen corrosie. | Was geen vaatwerk in de vaatwasmachine dat nicht gegen corrosie is bestand. |
| Het programme start na het toevoegen van regenerererzout. Zoutresten+zijn in de vaatwascyclusterecht gekommen. | Start altijd een vaatwasprogramma zonder vaatwerk na het toevoegen van zout. |
| Schroef de dop van het zoutreservoir los. | Controleer of de dop stevig is vastgemaakt |
Foutcodes
| De vaatwasmachine maakt Veel lawaai. | De vaat rammelt gegen elkaar.
De spreoiarmen botsen tegen de vaat. | Raadpleeg "De korven vullen" om de vaat te herschikken. |
| De vaat is nicht schoon. | De vaat is Niet goed gerangschnitt. | Raadpleeg "De vaatwasmachine vullen". |
| Het geselecteerde vaatwasprogramma is telicht. | Selecteer een intensiever programme.
Raadpleeg "Vaatwasprogramma's". |
| Onvoldoende of ongeschikt vaatwasmiddel gelebruikt. | Gebruik meer vaatwasmiddel of probeer een ander. |
| De spreoiarmen zijn belemmerd. | Herschik de vaat zo dat de spreoiarmen vrij hunnen draaien. |
| De filters zichnier nicht schoon of Niet correct ingezet. | Reinig en/of zet de filters correct in. |
| Troebel glaswerk | Combinatie van zacht water en teveel vaatwasmiddel. | Gebruik minder vaatwasmiddel als u zacht water hebt en kies de kortste vaatwascyclus voor het wassen van glaswerk. |
| Witte vlekken verschijnen op borden en glazen. | Gebieten met hard water kunnen kalkaanslag veroorzaken. | Voegmeer vaatwasmiddel toe. |
| De vaat is Niet volledig droog. | Onjuiste schikking. | Raadpleeg "De vaatwasmachine vullen". |
| Het glansspoelmiddel is op of er werk te weinig gebruikt. | Verhoog de instelling of vul glansspoelmiddel bij. |
| Het verkeerde programma werk geselecteerd. | Kies een vaatwasprogramma met een lange wasduur. |
| Codes | Betekenis | Mogelijk oorzaken | Mogelijk Oplossing |
| E1 | Langere toevoertijd. | Kraan is Niet open, of watertoevoer is belemmerd, of waterdruk is te laag. | Draai de kraan open. Controller of de waterslang Niet is geblokkeerd. Verhoog de invoerduk van het water. |
| E3 | Vereiste temperatuur is Niet bereikt | Defect verwarmingselement | Neem contact op met de after-sales om het verwarmingselement te verrangen. |
| E4 | Overstroming | Bepaalde delen van de vaatwasmachine lekken. | Neem contact op met de after-sales voor reparaties en reserve-onderdelen. |
| E8 | Storing in oriëntatie van verdelijkklep | Open circuit of breuk van de verdelijkklep | Neem contact op met de after-sales voor reparaties en reserve-onderdelen. |
| EC | Wascontrole-systeem werkt nicht. | Printplaat of motor werkt nicht. | Neem contact op met de after-sales voor reparaties en reserve-onderdelen. |
| L4 | Motorstoring | Motorstoring | Neem contact op met de after-sales voor reparaties en reserve-onderdelen. |
| C4 | Storing afvoerpomp | Storing afvoerpomp | Neem contact op met de after-sales voor reparaties en reserve-onderdelen. |
| Ed | Storing incommunicatie tussen moederbord en printplaat van display | Open circuit of breuk in de communicatiebedrading. | Neem contact op met de after-sales voor reparaties en reserve-onderdelen. |
WAARSCHUWINGEN!
- Als het apparaat overstroomt, draai de watertoevoer dicht alvorens met een reparateur contact op te nemen.
- Als water als gevolg van het te veel vullen of een kleine lekkage in de bodembak aanwezig is, moet het water worden verwijderd voordat de vaatwasmachine opnieuw wordt ingeschakeld.
SPECIFICATIES
| Nominale spanning/_freqentie | 220-240 V~ 50 Hz |
| Nominaal vermogen | 1828-2158 W |
| Waterdruk | 0,04 –1 MPa |
| Naam van de leverancier of het handelsmerk: Etablissements Darty & fils © | THOMSON |
| Adres van de leverancier: 9 Rue des Bateaux-Lavoirs, 94200 Ivry-sur-Seine, France |
| Typeaanduiding: TDW4316SL |
| Algemene productparameters: |
| Parameter | Waarde | Parameter | Waarde |
| Nominale capaciteit (1) (ps) | 16 | Afmetingen in cm | Hoogte | 85 |
| Breedte | 60 |
| Diepte | 60 |
| EEI (1) | 31.9 | Energie-efficiëntieklasse (1) | A |
| Reinigungsprestatie-index (1) | 1.125 | Droogprestatie-index (1) | 1.065 |
| Energieverbruik in kWh [per cyclus], gebaseerd op het ecoprogramma met toevoer van koud water. Het werkelijkke energieverbruik hangt af van de manier waarop het apparaat worden gebruikt en van de hardheid van het water. | 0.559 | Waterverbruik in liters [per cyclus],gebaseerd op het ecoprogramma.Het werkelijkke waterverbruikhangt af van de manier waarop het apparaat worden gebruikt en van dehardheid van het water. | 9.0L |
| Programmaduur (1) (h:min) | 4:40 | Type | vrijstaand |
| Emissie van akoestischluchtgeluid (1)(dB(A) re 1 pW) | 43 | Emissieklasse voor akoestischluchtgeluid (1) | B |
| Uitstand (W)(indien van toepassing) | N.v.t | Stand-bystand (W)(indien van toepassing) | 0.49 |
| Startvertraging (W)(indien van toepassing) | 1.00 | Netwerkgebonden stand-by (W)(indien van toepassing) | N.v.t |
| Minimumduur van de door de leverancier geboden garantie: 24 maanden |
| Aanvullende informatatie: |
| Link maar de website van de leverancier met de informatatie zoals bedoeld in punt 6 van bijlage Il bijVerorderinging (EU) 2019/2022 van de Commissie:www.vandenborre.be |
(1) van het ecoprogramma.
Dit product is vervaardigd en verkocht onder de verantwoordelijkheid van Etablissements Darty et Fils (S.A.S).
THOMSON en het THOMSON logo zijn handelsmerken die onder licentie worden gebruikt door Etablissements Darty et Fils (S.A.S) – meer informatie op www.thomson-brand.com.
Alle andere producten, diensten, bedrijven, handelsmerken, handels- of productnamen en logo's waarnaar hierin wordt verwezen, zijn eigendom van hun respectieve eigenaars.
Over hoe de informatie over een model kan worden verzonden in de productendatabank:
Klik de link
Demonteer of repareer het apparaat niet om het risico op een elektrische schok of persoonlijk letsel te vermijden.
Voor professionele reparaties of het bestellen van reserveonderdelen, neem contact op met de klantenservice van FNAC DARTY.
Reserveonderdelen voor uw apparaten worden binnen 15 werkdagen na het ontvangen van de bestelling geleverd.
Opgelet!
Alle apparaten hebben een garantie van 2 jaar.
De garantie geldt niet voor schade veroorzaakt door een verkeerde installatie, ongeoorloofde wijziging, zelf uitgevoerde of niet-professionele reparaties.
Neem contact met ons op:
www.darty.com
0978 970 970
24 uur
7 dagen per week
Als verantwoordelijke handelaar dragen we zorg voor het milieu.
We moedigen u aan om de juiste verwijderingsprocedure voor uw apparaat en verpakkingsmateriaal te volgen. Dit draagt bij tot het behoud van de natuurlijke rijkdommen door deze te recyclen, zodat zowel de menselijke gezondheid als het milieu worden beschermd.
Gooi dit apparaat en de verpakking weg in overeenstemming met de geldende wetgeving en voorschriften.
Aangezien dit apparaat elektronische componenten bevat, moeten het apparaat en toebehoren aan het einde van hun levensduur afzonderlijk van het huisafval worden weggegooid.
Neem contact op met uw gemeente voor informatie over afdanking en recycling.
Lever het apparaat in bij het inzamelpunt van uw gemeente voor recycling. Bij sommige inzamelpunten kunt u het apparaat gratis inleveren.
We verontschuldigen ons voor enig ongemak veroorzaakt door kleine inconsistenties in deze gebruikershandleiding, die kunnen ontstaan door productverbetering of -ontwikkeling.
EU-conformiteitsverklaring
Productbeschrijving:
Het hierboven beschreven voorwerp is in overeenstemming met de desbetreffende harmonisatiewetgeving van de Unie:
Deze conformiteitsverklaring wordt uitsluitend onder de verantwoordelijkheid afgelegd van de fabrikant.
De verantwoordelijke persoon voor deze verklaring is:
