GEBRUIKSAANWIJZING KDC-4021 KENWOOD

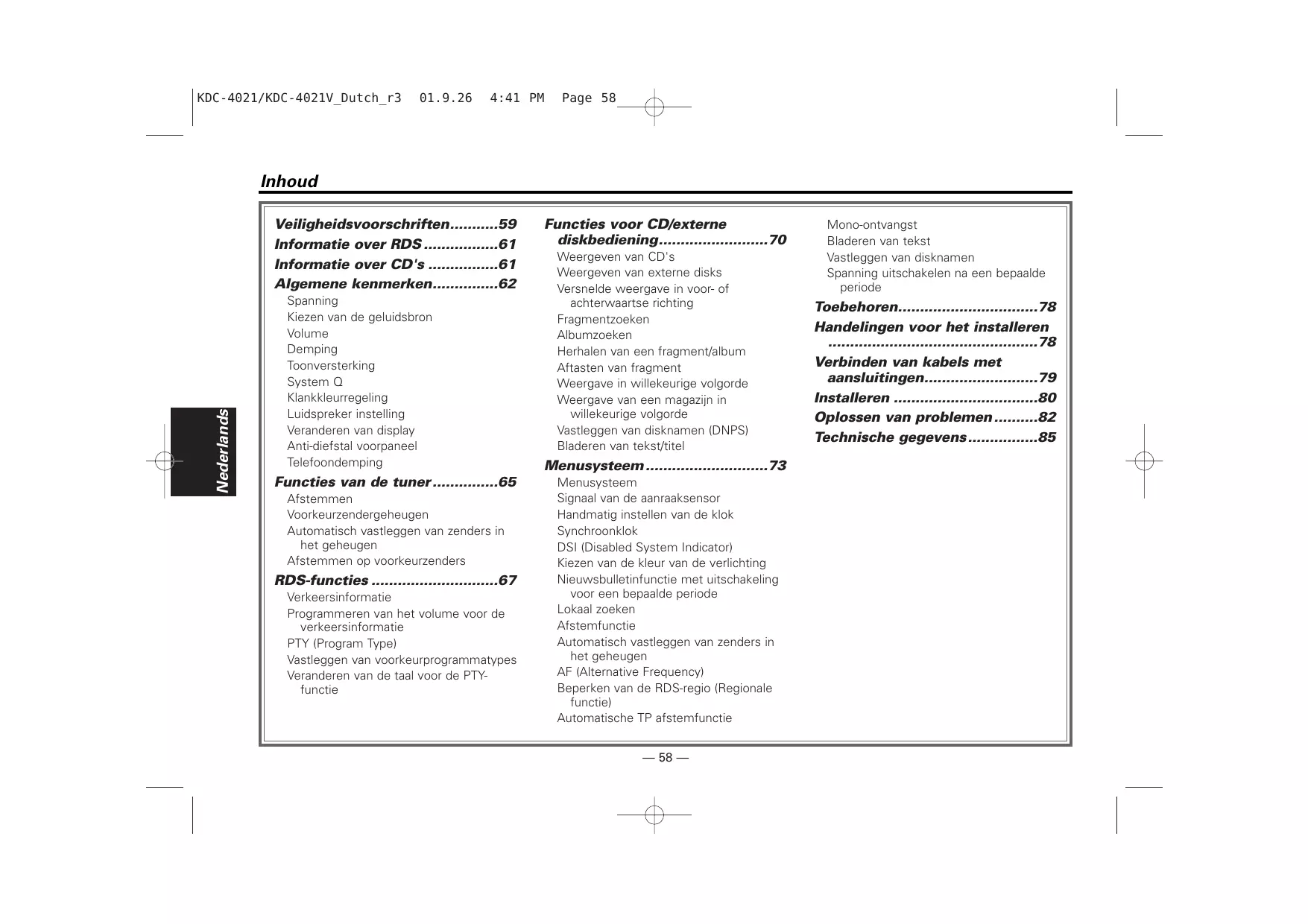

Veiligheidsvoorschriften59 Informatie over RDS 61 Informatie over CD's 61 Algemene kenmerken62 Spanning Kiezen van de geluidsbron Volume Demping Toonversterking System Q Klankkleurregeling Luidspreker instelling Veranderen van display Anti-diefstal voorpaneel Telefoondemping

Functies van de tuner 65 Afstemmen Voorkeurzendergeheugen Automatisch vastleggen van zenders in het geheugen Afstemmen op voorkeurzenders

RDS-functies 67 Verkeersinformatie Programmeren van het volume voor de verkeersinformatie PTY (Program Type) Vastleggen van voorkeurprogrammatypes Veranderen van de taal voor de PTYfunctie

Functies voor CD/externe diskbediening70 Weergeven van CD's Weergeven van externe disks Versnelde weergave in voor- of achterwaartse richting Fragmentzoeken Albumzoeken Herhalen van een fragment/album Aftasten van fragment Weergave in willekeurige volgorde Weergave van een magazijn in willekeurige volgorde Vastleggen van disknamen (DNPS) Bladeren van tekst/titel

Menusysteem 73 Menusysteem Signaal van de aanraaksensor Handmatig instellen van de klok Synchroonklok DSI (Disabled System Indicator) Kiezen van de kleur van de verlichting Nieuwsbulletinfunctie met uitschakeling voor een bepaalde periode Lokaal zoeken Afstemfunctie Automatisch vastleggen van zenders in het geheugen AF (Alternative Frequency) Beperken van de RDS-regio (Regionale functie) Automatische TP afstemfunctie — 58 —

Mono-ontvangst Bladeren van tekst Vastleggen van disknamen Spanning uitschakelen na een bepaalde periode

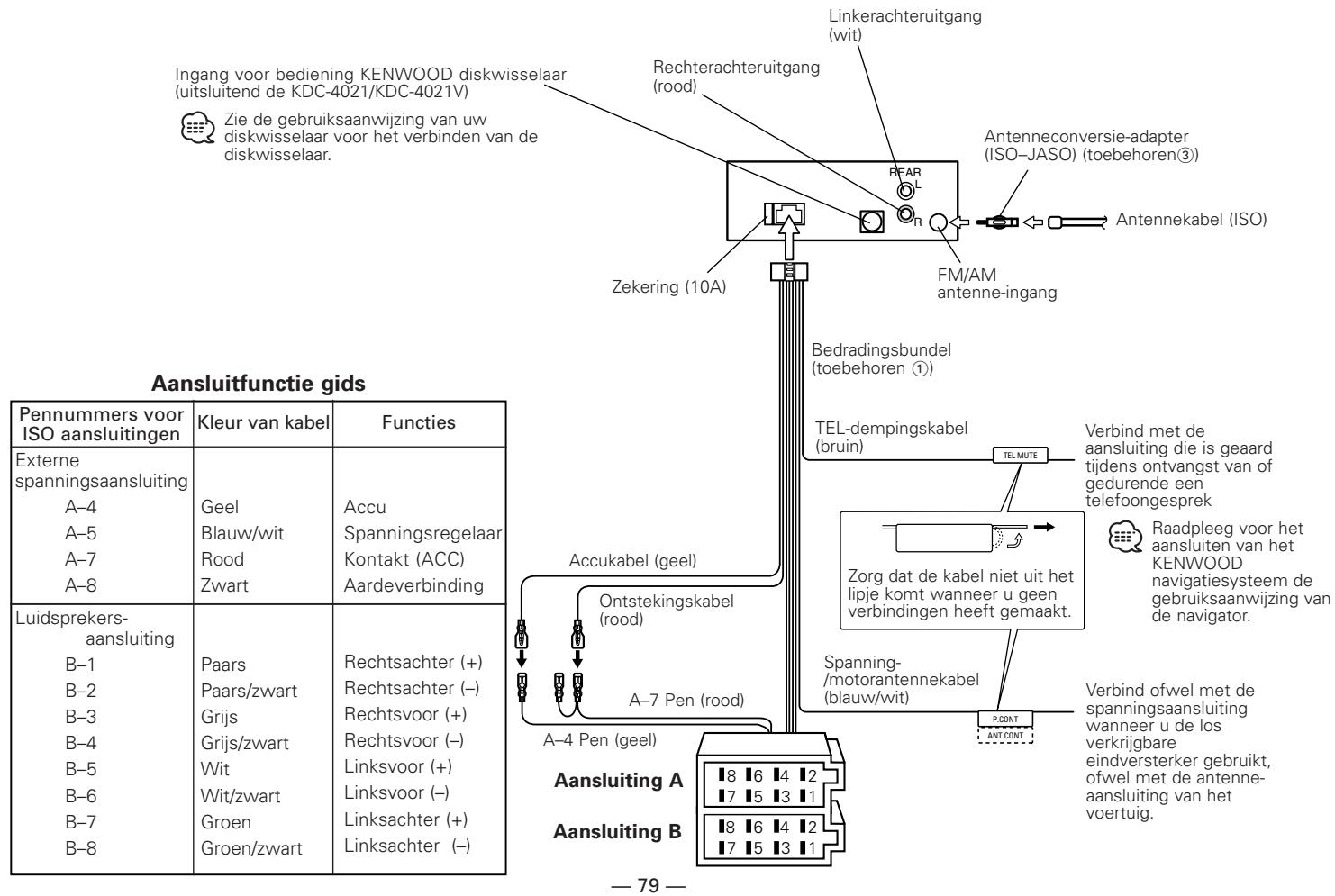

Toebehoren78 Handelingen voor het installeren 78 Verbinden van kabels met aansluitingen79 Installeren 80 Oplossen van problemen 82 Technische gegevens85

KDC-4021/KDC-4021V_Dutch_r3

Veiligheidsvoorschriften 2WAARSCHUWING

2LET OP Voorkom persoonlijk letsel en/of brand en let derhalve op de volgende voorzorgen:

Voorkom beschadiging van het toestel en let derhalve op de volgende voorzorgen:

• Steek het toestel geheel in totdat het op zijn plaats vergrendelt. Het toestel schiet anders namelijk in geval van een botsing of schokken mogelijk van zijn plaats. • Bij het verlengen van de kabels voor het kontakt, de accu of aarde moet u kabels gebruiken die voor gebruik in auto’s zijn ontworpen of andere kabels met een doorsnede van tenminste 0,75 mm2 (AWG18) zodat de kabels niet worden aangetast of de isolatie van de kabels wordt beschadigd. • Voorkom kortsluiting en steek derhalve nooit metalen voorwerpen (zoals munten en gereedschap) in het toestel. • Schakel de spanning direkt uit en raadpleeg uw Kenwood handelaar indien er rook of een vreemde geur uit het toestel komt. • Let op dat uw vingers niet tussen de klep en het toestel verstrikt raken. • Laat het toestel niet vallen en stel het niet aan zware schokken bloot. Het toestel bevat namelijk glazen onderdelen en zou anders kunnen breken of barsten. • Raak de vloeibare kristallen niet aan indien het LCD-display is beschadigd of gebroken vanwege een schok. Deze vloeibare kristallen zijn schadelijk voor uw gezondheid en kunnen zeer ernstige problemen veroorzaken. Indien er vloeibare kristallen van het LCDdisplay op uw huid of kleding zijn gekomen, moet u de vloeibare kristallen direkt met water en zeep wegspoelen.

• Zorg dat het toestel op een negatief 12 Volt gelijkstroomsysteem is geaard. • Open nooit de boven- of onderpanelen van het toestel. • Installeer het toestel niet op plaatsen die aan het direkte zonlicht, hitte of extreme vochtigheid blootstaan. Vermijd tevens zeer stoffige plaatsen of plaatsen waar het toestel nat zou kunnen worden. • Leg het verwijderde voorpaneel of de houder voor het voorpaneel niet op plaatsen die aan het direkte zonlicht, hitte of extreme vochtigheid blootstaan. Vermijd tevens zeer stoffige plaatsen of plaatsen waar het paneel of de houder nat zou kunnen worden. • Het voorpaneel bestaat uit precisieonderdelen. Stel het voorpaneel derhalve niet aan zware schokken bloot. • Voorkom een onjuist functioneren en raak de aansluitingen op het toestel of van het voorpaneel niet met uw vingers aan. • Bij het vervangen van een zekering moet u altijd een nieuwe zekering van hetzelfde ampèrage gebruiken. Het gebruik van een andere zekering veroorzaakt mogelijk een onjuiste werking van het toestel. • Voorkom kortsluiting bij het vervangen van een zekering en ontkoppel derhalve eerst de bedradingsbundel. • Plaats geen voorwerpen tussen de klep en het toestel. • Gebruik bij het installeren uitsluitend de bijgeleverde schroeven. Het toestel wordt mogelijk beschadigd door gebruik van andere schroeven. — 59 —

BELANGRIJKE INFORMATIE Meer over de aan te sluiten CDwisselaar: Wanneer u een CD-wisselaar met "O-N"schakelaar op dit toestel aansluit, moet u de "O-N"-schakelaar op "N" zetten. Wanneer u een CD-wisselaar zonder "O-N"schakelaar op dit toestel aansluit, zijn de als optie verkrijgbare omzetterkabel CA-DS100 en/of schakeladapter KCA-S210A vereist. Diskwisselaars zullen niet functioneren wanneer ze zonder gebruik van deze opties worden aangesloten. Wanneer een model zonder "O- N" schakelaar wordt aangesloten, zijn niet alle functiones beschikbaar en kan niet alle beschikbare informatie op de display getoond worden. Merk op dat noch de modellen KDC-C100, KDC-C302, C205, C705, noch CD-wisselaars van andere merken dan Kenwood kunnen worden aangesloten. Een onjuiste verbinding kan zowel dit toestel als de CD-wisselaar beschadigen.

Plaats geen 8-cm CD’s (“singles”) in de CD-houder Indien u probeert een 8-cm CD met adapter in het toestel te steken, zal de adapter mogelijk van de CD losschieten en het toestel beschadigen.

KDC-4021/KDC-4021V_Dutch_r3

Veiligheidsvoorschriften

OPMERKING Nederlands

• Raadpleeg uw Kenwood handelaar indien u problemen of vragen over het installeren heeft. • Druk op de resettoets indien het toestel niet juist lijkt te functioneren. Raadpleeg uw Kenwood handelaar indien het probleem vervolgens nog niet is opgelost. • Druk op de resettoets indien de automatische CD-wisselaar voor het eerst wordt bediend maar niet juist functioneert. Het toestel wordt teruggesteld.

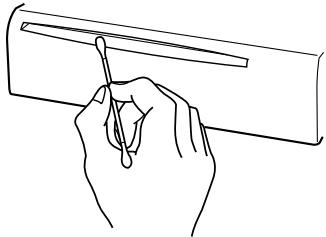

Reinigen van de CD-houder

Nadat u de autoverwarming aanzet bij lage temperaturen wordt er mogelijk kondens op de lens van de CD-speler gevormd. De lens “beslaat” en CD’s kunnen niet worden afgespeeld. Verwijder in zo’n geval de CD en wacht totdat de kondens is verdampt. Raadpleeg uw Kenwood handelaar indien het toestel na een tijdje nog niet normaal functioneert.

De CD-houder wordt na verloop van tijd stoffig. Reinig de houder indien nodig. Uw CD’s worden namelijk beschadigd indien u deze in een stoffige of vuile CD-houder steekt.

Reinigen van de aansluitpunten van het voorpaneel Veeg de aansluitpunten op het toestel zelf of het voorpaneel indien nodig met een droge, zachte doek schoon.

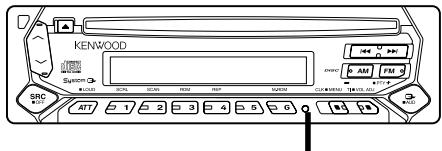

Reinigen van het toestel Resettoets • De lettertekens op de LCD kunnen bij temperaturen onder 5 °C (41 °F) moeilijk afleesbaar zijn. • De afbeeldingen van de display en het voorpaneel in deze gebruiksaanwijzing zijn slechts voorbeelden en zijn bedoeld om het gebruik van de bedieningsorganen te verduidelijken. Derhalve kan het voorkomen dat datgene wat op de afgebeelde display afwijkt van wat in werkelijkheid op de display kan verschijnen.

Als het voorpaneel van dit toestel vuil is, moet u het met een droge zachte doek, bijvoorbeeld een siliconendoek, schoonvegen. Als het voorpaneel erg vuil is, veegt u het vuil weg met een doek die is bevochtigd met een neutraal reinigingsmiddel en veegt u vervolgens het reinigingsmiddel weg. Spuit geen reinigingsmiddel rechtstreeks op het toestel, want dit kan de mechanische onderdelen beschadigen. Veeg het voorpaneel niet schoon met een harde doek of met een vluchtig middel als verdunner of alcohol, want dit kan leiden tot krassen of het verdwijnen van letters.

Markering op produkten die laserstralen gebruiken (Uitgezonderd voor bepaalde gebieden)

CLASS 1 LASER PRODUCT Dit label is aangebracht op de behuizing/houder en toont dat het komponent een laserstraal gebruikt die als Klasse 1 is geclassificeerd. Dit betekent dat de laserstraal relatief zwak is en er geen gevaar van straling buiten het toestel is.

KDC-4021/KDC-4021V_Dutch_r3

Wanneer u naar een RDS-zender luistert (oftewel een zender die RDS-signalen uitstuurt), zal de programmanaam van de zender die u ontvangt worden getoond zodat u direkt weet welke zender u beluistert. RDS (Radio Data Systeem) zenders zenden tevens frekwentiedata uit voor andere zenders in het netwerk. Indien u bijvoorbeeld een lange rit maakt wordt met deze functie automatisch naar een frekwentie van een zender in hetzelfde netwerk geschakeld waarbij de ontvangst beter is. De data wordt automatisch vastgelegd zodat u snel naar andere RDS-zenders kunt schakelen die hetzelfde programma uitzenden maar waarbij de ontvangst beter is. Zenders die u vaak beluistert en in het geheugen zijn vastgelegd zijn hierbij inbegrepen.

• Raak het opgenomen oppervlak van de CD niet aan.

Veeg vanuit het midden van de disk naar de rand.

Enhanced Other Network Zenders die <Enhanced Other Network> gebruiken, zenden tevens informatie over andere RDS-zenders die verkeersinformatie hebben. Wanneer u op een zender heeft afgestemd die geen verkeersinformatie heeft maar een andere RDS-zender echter verkeersinformatie start uit te zenden, zal de tuner automatisch naar de zender met verkeersinformatie overschakelen voor de periode dat er verkeersinformatie is.

• Opneembare CD's (CD-R) en herschrijfbare CD's (CD-RW) beschadigen sneller dan gewone muziek-CD'sGebruik een CD-R of een CD-RW niet voordat u de waarschuwingen op de verpakking gelezen heeft. • Plak geen plakband e.d. op de CD. Gebruik ook geen CD's waar plakband e.d. op geplakt is.

Verwijderen van CD's Neem de CD's horizontaal uit het toestel.

CD's die niet gebruikt kunnen worden • CD's die niet rond zijn kunnen niet worden gebruikt.

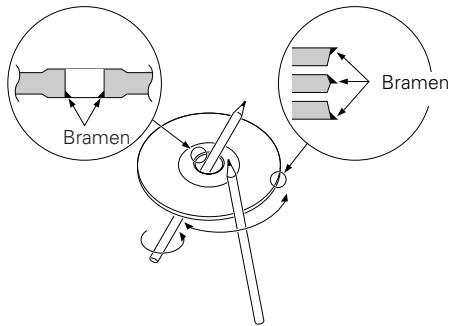

Bij gebruik van een nieuwe CD Verwijder voor gebruik eventuele bramen in het middengat of de rand m.b.v. een balpen, e.d..

• CD's met kleuren op het opgenomen oppervlak kunnen niet worden gebruikt. • Gebruik geen CD's die niet zijn voorzien van het teken. • Een niet afgewerkte CD-R of CD-RW kan niet worden weergegeven. (Raadpleeg de instructies van de CD-brander software en de gebruiksaanwijzing van uw CD-brander voor details over het afwerkingsproces.)

Alle huidige functies worden onderbroken wanneer een noodbericht wordt uitgezonden zodat u het noodbericht (bijvoorbeeld in geval van natuurrampen) kunt beluisteren.

CD-accessoires Gebruik geen accessoires voor disktypes, e.d. — 61 —

• Stel de CD's niet bloot aan direct zonlicht (op de zitting of het dashboard, enz.) en hoge temperaturen. • Bewaar de CD's in de daarvoor bestemde doosjes.

KDC-4021/KDC-4021V_Dutch_r3

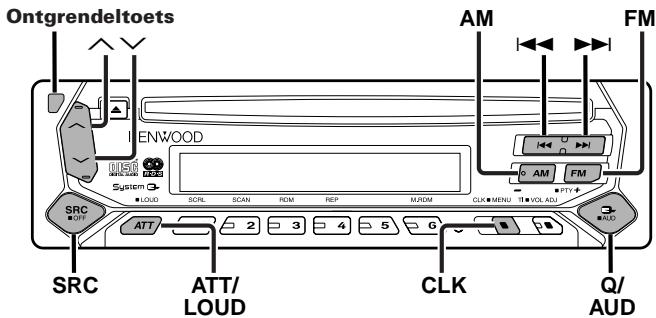

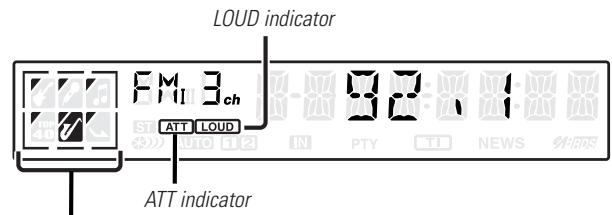

Algemene kenmerken Spanning Ontgrendeltoets

Kiezen van de geluidsbron

LOUD CLK Druk op de [SRC] toets. Geluidsbron is vereist Tuner CD Externe disk (Functies van de KDC-4021/KDC-4021V) Stand-by (alleen verlichting)

Om de accu van de auto te sparen wordt de spanning automatisch volledig uitgeschakeld wanneer de eenheid 20 minuten stand-by staat. De periode voor volledige uitschakeling kan worden ingesteld volgens <Spanning uitschakelen na een bepaalde periode> (blz. 77).

ATT indicator SYSTEM Q indicator

Volume Verhogen van het volume. Druk op de [u] toets. Verlagen van het volume. Druk op de [d] toets.

Demping Dempen van het volume. Druk op de [ATT] toets. Elke keer dat de toets wordt ingedrukt, wordt de dempingsfunctie aan- of uitgezet. Wanneer ingeschakeld, knippert de "ATT" indicator.

"POPS" "JAZZ" "EASY" "SCAN"

• Elke instelling wordt veranderd door de <Luidspreker instelling> (blz. 64). Kies eerst het type luidspreker met luidspreker instelling. • Wanneer de System Q instelling wordt veranderd, worden de System Q waarden vervangen door de met klankkleurregeling ingestelde lage, midden en hoge tonen.

Toonversterking Versterken van de lage en hoge tonen bij weergave met een laag volume. Houd de [LOUD] toets tenminste 1 seconde ingedrukt. Elke keer dat de toets tenminste 1 seconde ingedrukt blijft, wordt de toonversterkingsfunctie aan- of uitgezet. Wanneer ingeschakeld, licht de "LOUD" indicator op.

Kies de in te stellen geluidsbron Druk op de [SRC] toets.

Activeer de klankkleurregelingsfunctie Houd de [AUD] toets tenminste 1 seconde ingedrukt.

Kies de in te stellen functie. Druk op de [FM] of [AM] toets. Elke keer dat de toets wordt ingedrukt, veranderen de functies die kunnen worden ingesteld in onderstaande volgorde.

Stel de functie in Druk op de [4] of [¢] toets. Functie Display Niveau van de lage tonen "BAS" Niveau van de middentonen "MID" Niveau van de hoge tonen "TRE" Balans "BAL"

System Q U kunt voor verschillende soorten van muziek de optimale geluidsinstellingen programmeren en weer oproepen.

Kies de in te stellen geluidsbron Druk op de [SRC] toets. Kies het soort van muziek Druk op de [Q] toets. Elke keer dat de toets wordt ingedrukt, verandert de geluidsinstelling. Geluidsinstelling Display Neutraal "FLAT" Rock "ROCK" Top 40 "TOP40"

Sluit de klankkleurregelingsfunctie af Druk op de [AUD] toets.

Bereik –8 — +8 –8 — +8 –8 — +8 linkerkant 15 — rechterkant 15 achteraan 15 — vooraan 15

KDC-4021/KDC-4021V_Dutch_r3

Algemene kenmerken Luidspreker instelling Fijnafstemmen zodat de System Q waarde bij instelling van het luidsprekertype optimaal is. Zet de eenheid stand-by Druk op de [SRC] toets. Kies de "ALL OFF" display.

Activeer de luidspreker instellingsfunctie Druk op de [Q] toets.

Kies het luidsprekertype Druk op de [4] of [¢] toets. Elke keer dat de toets wordt ingedrukt, verandert de instelling in onderstaande volgorde. Luidsprekertype Display UIT "SP OFF" Voor de OEM luidspreker "SP OEM" Voor 6 & 6x9 in. luidspreker "SP 6/6x9" Voor 5 & 4 in. luidspreker "SP 5/4"

Met CD & externe disk als geluidsbron Informatie Display Speelduur van een fragment Disknaam* "D-NAME" Disktitel* "D-TITLE" Fragmenttitel* "T-TITLE" Klok *: Functies van de KDC-4021/KDC-4021V <In Externe disk besturingsfunctie>

Anti-diefstal voorpaneel U kunt het voorpaneel van de eenheid verwijderen en meenemen om de eenheid minder aantrekkelijk voor dieven te maken. Verwijderen van het voorpaneel Druk op de ontgrendeltoets. Het voorpaneel wordt ontgrendeld, zodat u het kunt verwijderen.

Sluit de luidspreker instellingsfunctie af Druk op de [Q] toets.

• Het voorpaneel bestaat uit nauwkeurig luisterend onderdelen en kan gemakkelijk beschadigd worden door schokken en stoten . Bewaar het voorpaneel derhalve in de speciale houder wanneer het van het toestel is verwijderd. • Stel het voorpaneel en de houder niet bloot aan direct zonlicht, hitte of extreme vochtigheid. Vermijd tevens zeer stoffige plaatsen en plaatsen waar het voorpaneel of de houder nat kunnen worden.

Veranderen van display Veranderen van de getoonde informatie. Druk op de [CLK] toets. Elke keer dat de toets wordt ingedrukt, verandert de display in onderstaande volgorde. Met tuner als geluidsbron Informatie Programmaservice of frequentie Klok

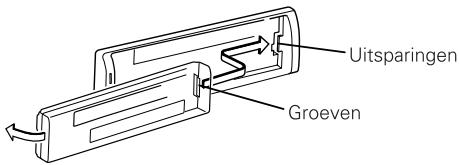

Bevestigen van het voorpaneel

Breng de groeven van het voorpaneel op één lijn met de uitstekende delen van de eenheid.

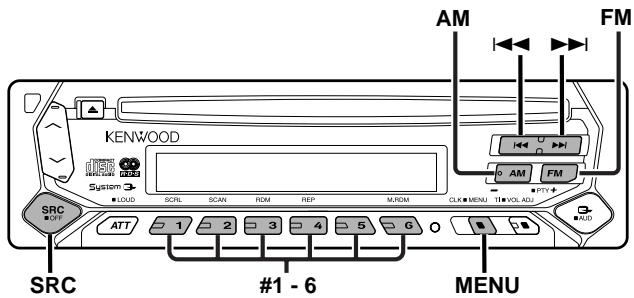

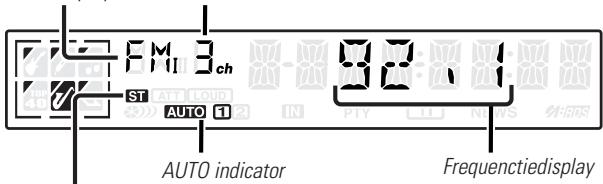

Functies van de tuner AM

Klik het voorpaneel vast. Het voorpaneel wordt vergrendeld, zodat u de eenheid kunt bedienen. SRC

MENU Telefoondemping Het audiosysteem wordt automatisch gedempt wanneer u opgebeld wordt. Wanneer de telefoon overgaat "CALL" wordt getoond. Het audiosysteem wordt tijdelijk onderbroken.

Voorkeurzendernum-mer

Luisteren naar audio tijdens een telefoongesprek Druk op de [SRC] toets. De "CALL" display verdwijnt en het audiosysteem wordt weer aangezet. Wanneer het telefoongesprek wordt beeindigd Leg de telefoon op de haak. De "CALL" display verdwijnt en het audiosysteem wordt weer aangezet.

Functies van de tuner Er kan onder elk van de [#1] — [#6] toetsen 1 zender van elke golfband in het geheugen worden vastgelegd.

Kiezen van de zender.

Kies de tuner als geluidsbron Druk op de [SRC] toets. Kies de "TUNER" display.

Kies de golfband Druk op de [FM] of [AM] toets. Elke keer dat de [FM] toets wordt ingedrukt, wordt overgeschakeld tussen de golfbanden FM1, FM2 en FM3. Frequentiebereik (uitsluitend de KDC-2092R) - FM1: 65.0 MHz — 74.0MHz - FM2, 3: 87.5 MHz — 108.0MHz

Stem op de golfband af op een hogere of lagere frequentie Druk op de [4] of [¢] toets. • Tijdens ontvangst van een stereo uitzending licht de "ST" indicator op. • Voor FM1 is alleen mono-ontvangst beschikbaar. (uitsluitend de KDC-2092R)

Automatisch vastleggen van zenders in het geheugen Automatisch vastleggen van zenders die goed ontvangen worden.

Kies de golfband waarvan de zenders automatisch moeten worden vastgelegd Druk op de [FM] of [AM] toets.

Activeer de menufunctie Houd de [MENU] toets tenminste 1 seconde ingedrukt. "MENU" wordt getoond.

Kies de functie voor het automatisch vastleggen van zenders Druk op de [FM] of [AM] toets. Kies de "A-MEMORY" display.

Activeer het automatisch vastleggen van zenders Houd de [4] of [¢] toets tenminste 2 seconden ingedrukt. Wanneer er 6 zenders die goed ontvangen worden in het geheugen zijn opgeslagen, wordt de functie voor het automatisch vastleggen afgesloten

Voorkeurzendergeheugen Vastleggen van zenders in het geheugen.

Kies de golfband Druk op de [FM] of [AM] toets.

Kies de in het geheugen vast te leggen frequentie Druk op de [4] of [¢] toets.

Leg de frequentie vast in het geheugen Houd de [#1] — [#6] toets tenminste 2 seconden ingedrukt. Het voorkeurnummer knippert 1 keer op de display.

• Wanneer de <AF functie> (blz. 76) is ingeschakeld, worden alleen RDS-zenders in het geheugen opgeslagen. • Wanneer het automatisch vastleggen van zenders wordt uitgevoerd met de golfband FM2, worden de RDS-zenders die als voorkeurzenders van de golfband FM1 zijn vastgelegd, niet in het geheugen vastgelegd. En wanneer het vastleggen wordt uitgevoerd met FM3, worden de RDS-zenders die als voorkeurzenders van de golfbanden FM1 en FM2 zijn vastgelegd, niet in het geheugen vastgelegd.

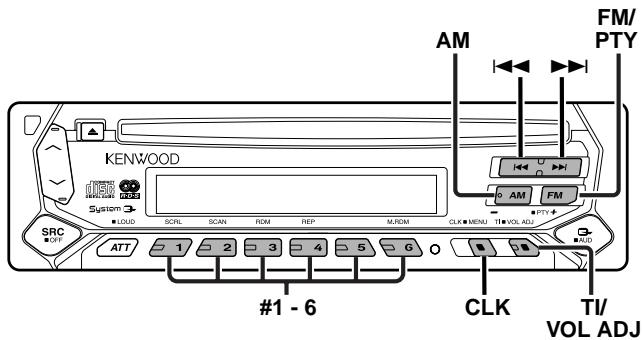

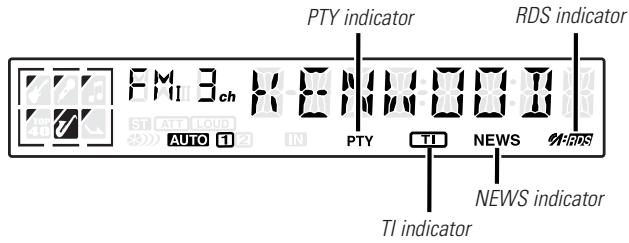

RDS-functies KDC-2092R: Alleen beschikbaar in FM2 en FM3

Afstemmen op voorkeurzenders Oproepen van in het geheugen opgeslagen zenders

Kies de golfband Druk op de [FM] of [AM] toets.

Roep de zender op Druk op de [#1] — [#6] toets.

RDS-functies KDC-2092R: Alleen beschikbaar in FM2 en FM3

Verkeersinformatie Automatisch overschakelen naar verkeersinformatie zodra de uitzending begint, zelfs wanneer u niet naar de radio luistert.

Druk op de [TI] toets. Elke keer dat de toets wordt ingedrukt, wordt de verkeersinformatiefunctie aan- of uitgezet. Wanneer ingeschakeld, licht de "TI" indicator op. Wanneer er geen verkeersinformatie ontvangen wordt, knippert de "TI" indicator. Wanneer een verkeersbulletin begint, wordt "TRAFFIC" getoontd en wordt automatisch naar de verkeersinformatie overgeschakeld.

PTY (Program Type) Kiezen van een programmatype en zoeken naar een zender.

Deze functie is niet beschikbaar 'tijdens ontvangst van een verkeersbulletin of een AM-zender.

Wanneer de verkeersinformatiefunctie is ingeschakeld tijdens ontvangst van een AM-zender, wordt automatisch overgeschakeld op een FM-zender.

Afstemmen op een andere verkeersinformatiezender Druk op de [4] of [¢] toets. U kunt op een andere verkeersinformatiezender afstemmen wanneer u naar de radio luistert.

Programmeren van het volume voor de verkeersinformatie Instellen van het volume voor verkeersinformatie.

Activeer de PTY-functie Houd de [PTY] toets tenminste 1 seconde ingedrukt. Wanneer de PTY-functie is ingeschakeld, licht de "PTY" indicator op.

Stem af op de zender. Stel het gewenste volume in. Sla het volume in het geheugen op Houd de [VOL ADJ] toets tenminste 2 seconden ingedrukt. Het volumeniveau knippert 1 keer op de display.

Kinderprogramma's Sociale zaken Religie Luisteraarparticipatie Reizen Recreatie Jazz Country Nationale muziek Oldies muziek Folkmuziek Documentaire

• Lezingen en muziek omvatten tevens onderstaande programmatypes. Muziek: Nr.12 — 17, 26 — 30 Lezingen: Nr.3 — 11, 18 — 25, 31 • Programmatypes kunnen onder de voorkeurgeheugentoetsen [#1] — [#6] worden opgeslagen en snel worden opgeroepen. Zie <Vastleggen van voorkeurprogrammatypes> (blz. 69). • De voor de display gebruikte taal kan veranderd worden. Zie <Veranderen van de taal voor de PTY-functie> (blz. 69).

Zoeken naar zenders van het gekozen programmatype Druk op de [4] of [¢] toets. Druk nogmaals op de [4] of [¢] toets wanneer u naar een andere zender wilt zoeken .

om het type snel op te kunnen roepen. Vastleggen van het programmatype

Kies het vast te leggen programmatype Zie <PTY (Program Type)> (blz. 68).

Leg het programmatype vast Houd de [#1] — [#6] toets tenminste 2 seconden ingedrukt.

Oproepen van het vastgelegde programmatype

Activeer de PTY-functie Zie <PTY (Program Type)> (blz. 68).

Roep het programmatype op Druk op de [#1] — [#6] toets.

Veranderen van de taal voor de PTY-functie Kiezen van de taal voor het tonen van de programmatypes.

Activeer de PTT-functie Zie <PTY (Program Type)> (blz. 68).

Activeer de functie voor het veranderen van de taal Houd de [CLK] toets.

Kies de taal Druk op de [#1] — [#3] toets. Toets Taal [#1] Engels [#2] Frans [#3] Duits

Sluit de functie voor het veranderen van de taal af Druk op de [CLK] toets.

Wanneer het gekozen programmatype niet gevonden wordt, wordt "NO PTY" getoond. Kies een ander programmatype.

Sluit de PTY-functie af Houd de [PTY] toets tenminste 1 seconde ingedrukt.

Vastleggen van voorkeurprogrammatypes Vastleggen van een programmatype in het voorkeurgeheugen — 69 —

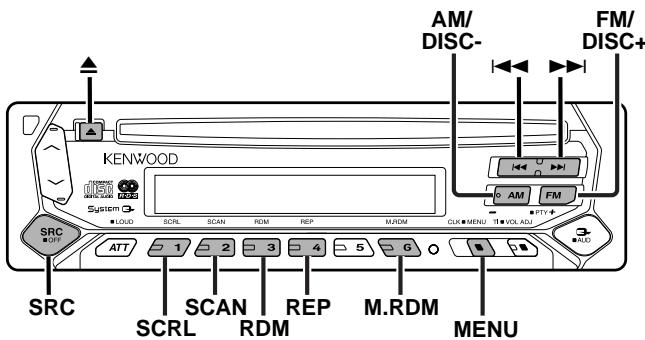

Functies voor CD/externe diskbediening AM/ DISC-

Weergeven van CD's Wanneer er een CD geplaatst is Druk op de [SRC] toets. Kies de "CD" display. Wanneer er een CD geplaatst is, licht de "IN" indicator op.

Werp de CD uit. Druk op de [0] toets.

SCAN REP SCRL RDM Nederlands

SRC CD's met een diameter van 8cm kunnen niet weergegeven worden. De eenheid kan door het gebruik van een adapter worden beschadigd.

M.RDM MENU Functies van de KDC-4021/KDC-4021V Weergeven van externe disks Weergeven van disks met een los verkrijgbare disk-speler die op deze eenheid is aangesloten.

Druk op de [SRC] toets. Kies de display van de gewenste disk-speler. Displayvoorbeelden: Display Disk-speler "CD-2" CD-speler "DISC" CD-wisselaar "DISC" MD-wisselaar • Disk #10 wordt aangduid als "0".

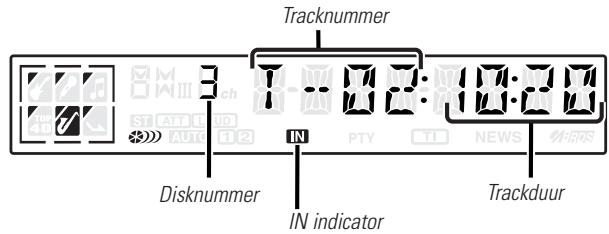

Disknummer IN indicator

• De beschikbare functies en de getoonde informatie zijn afhankelijk van de externe Disk-Wisselaars die zijn aangesloten.

Herhaalde weergave Herhalen van een fragment Herhalen van een album (Functie van de diskwisselaar)

UIT Versnelde weergave in voor- of achterwaartse richting Versnelde weergave in voorwaartse richting Houd de [¢] toets ingedrukt. Laat de toets los op het punt waar u de normale weergave wilt hervatten. Versnelde weergave in achterwaartse richting Houd de [4] toets ingedrukt. Laat de toets los op het punt waar u de normale weergave wilt hervatten.

Display "REP ON"/"TREP ON" "DREP ON" "REP OFF"

Aftasten van fragment Weergeven van het eerste gedeelte van elk fragment op de huidige disk om snel het gewenste fragment op te zoeken.

Starten van het aftasten van fragment Druk op de [SCAN] toets. "SCAN ON"/"TSCN ON" wordt getoond.

Laat de toets los wanneer het gewenste fragment wordt weergegeven Druk op de [SCAN] toets.

Fragmentzoeken Kiezen van het fragment waarnaar u wilt luisteren. Druk op de [4] of [¢] toets.

Functies van de KDC-4021/KDC-4021V Albumzoeken (Functie van de diskwisselaar) Kiezen van de disk waarnaar u wilt luisteren. Druk op de [DISC–] of [DISC+] toets.

Weergave in willekeurige volgorde Weergeven van alle fragmenten op de disk in willekeurige volgorde. Druk op de [RDM] toets. Elke keer dat de toets wordt ingedrukt, wordt de functie voor weergave in willekeurige volgorde aan- of uitgezet. Wanneer ingeschakeld, wordt "RDM ON" getoond.

Herhalen van een fragment/album

Wanneer op de [¢] toets wordt gedrukt, wordt het volgende fragment weergegeven.

Herhalen van het huidige fragment of de huidige disk. Druk op de [REP] toets. Elke keer dat de toets wordt ingedrukt, verandert de herhaalfunctie in onderstaande volgorde. — 71 —

KDC-4021/KDC-4021V_Dutch_r3

Functies voor CD/externe diskbediening

Functies van de KDC-4021/KDC-4021V Weergave van een magazijn in willekeurige volgorde (Functie van de diskwisselaar) In willekeurige volgorde weergeven van alle fragmenten op alle disks in de diskwisselaar. Druk op de [M.RDM] toets. Elke keer dat de toets wordt ingedrukt, wordt de functie voor weergave in willekeurige volgorde van het magazijn aan- of uitgezet. Wanneer ingeschakeld, wordt "MRDM ON" getoond.

Verplaats de cursor naar de invoerpositie Druk op de [4] of [¢] toets.

Kies de tekens Druk op de [FM] of [AM] toets.

Herhaal de stappen 5 t/m 6 om een naam te bevestigen.

• Wanneer er gedurende 10 seconden geen bediening plaatsvindt, wordt de tot op dat moment ingevoerde naam vastgelegd en wordt de functie voor het vastleggen van namen afgesloten. • Geluidsdragers waaraan u namen kunt bevestigen, zijno - Externe CD-wisselaar/speler: Afhankelijk van de CDwisselaar/speler. Raadpleeg de gebruiksaanwijzing van de CDwisselaar/speler. • De naam van een CD kan alleen worden veranderd door dezelfde procedure nogmaals te volgen.

Wanneer op de [¢] toets wordt gedrukt, wordt het volgende fragment weergegeven.

Sluit de menufunctie af Druk op de [MENU] toets.

Functies van de KDC-4021/KDC-4021V Vastleggen van disknamen (DNPS) (Functie van de diskwisselaar) Namen bevestigen aan CD's.

Start de weergave van de disk waaraan u een naam wilt bevestigen

Functies van de KDC-4021/KDC-4021V Bladeren van tekst/titel Bladeren van de getoond CD-tekst of MD-titel. Druk op de [SCRL] toets.

Er kunnen geen namen worden bevestigd aan MD's.

Activeer de menufunctie Houd de [MENU] toets tenminste 1 seconde ingedrukt. "MENU" wordt getoond.

Kies de functie voor het vastleggen van namen Druk op de [FM] of [AM] toets. Kies de "NAME SET" display.

Activeer de functie voor het vastleggen van namen Houd de [4] of [¢] toets tenminste 2 seconden ingedrukt. — 72 —

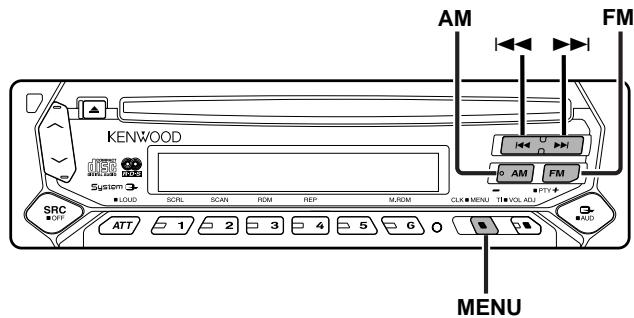

Instellen van het geluidssignaal van de aanraaksensor, enz. In het onderstaande wordt de basisbediening van het menusysteem uitgelegd. Na deze uitleg volgt een beschrijving van alle beschikbare functies en de daarbij behorende instellingen.

Activeer de menufunctie Houd de [MENU] toets tenminste 1 seconde ingedrukt. "MENU" wordt getoond.

Kies de functie Druk op de [FM] of [AM] toets. Voorbeeld: Wanneer u de pieptoon wilt instellen, kiest u de "BEEP" display.

Stel de functie in Druk op de [4] of [¢] toets. Voorbeeld: Wanneer "BEEP" is gekozen, wordt elke keer dat de toets wordt ingedrukt overgeschakeld tussen "BEEP ON" en "BEEP OFF". Kies 1 van deze instellingen. U kunt andere functies instellen door terug te keren naar stap 2.

Sluit de menufunctie af Druk op de [MENU] toets.

De mogelijke instellingen van de functies die op de hierboven beschreven wijze worden bediend staan in onderstaande tabel. (In de meeste gevallen is de bovenste instelling in de tabel de oorspronkelijke instelling.) Functies die op een andere wijze worden bediend (<Handmatig instellen van de klok> enz.), worden stap voor stap uitgelegd.

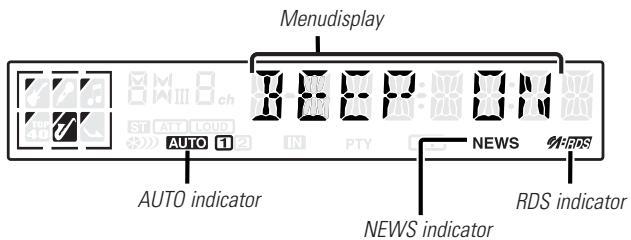

Menusysteem Signaal van de aanraaksensor

Aan- en uitzetten van het geluidssignaal (pieptoon) waarmee een bediening wordt aangegeven. Display "BEEP ON"

Instelling Het geluidssignaal wordt weergegeven. Het geluidssignaal wordt geannuleerd.

Handmatig instellen van de klok De klok kan handmatig worden ingesteld wanneer de <Synchroonklok> (blz. 74) is uitgezet.

Kies de functie voor het instellen van de klok Druk op de [FM] of [AM] toets. Kies de "CLK ADJ" display.

Activeer de functie voor het instellen de klok Houd de [4] of [¢] toets tenminste 2 seconden ingedrukt. De klokdisplay knippert.

Stel de uren in Druk op de [FM] of [AM] toets. Stel de minuten in Druk op de [4] of [¢] toets.

Synchroniseren van de klok met het tijdsignaal dat door een RDS-zenders wordt uitgezonden. Display "SYNC ON" "SYNC OFF"

Instelling Synchroniseert de klok. Voor handmatige instelling van de klok.

Het synchroniseren van de klok duurt 3 tot 4 minuten.

DSI (Disabled System Indicator) Om potentiele dieven af te schrikken knippert er een rode indicator op de eenheid nadat u het voorpaneel heeft verwijderd. Display "DSI ON" "DSI OFF"

Instelling LED knippert. LED UIT (OFF).

Functies van de KDC-4021/KDC-4021V Kiezen van de kleur van de verlichting Kiezen van de groene of de rode verlichting.

Sluit de functie voor het instellen van de klok af Druk op de [MENU] toets.

Display "COL GRN" "COL RED"

Instelling De kleur van de verlichting is groen. De kleur van de verlichting is rood.

goed te ontvangen zijn.

Nieuwsbulletinfunctie met uitschakeling voor een bepaalde periode

Display "LO.S OFF" "LO.S ON"

Er wordt automatisch naar nieuwsuitzending overgeschakeld zodra een deze begint, zelfs wanneer er niet naar de radio wordt geluisterd. Tevens kan er een periode worden ingesteld gedurende welke er niet overgeschakeld mag worden. Display en instelling "NEWS OFF" "NEWS 00M"

Instelling De functie voor lokaal zoeken is uitgeschakeld. De functie voor lokaal zoeken is ingeschakeld.

Afstemfunctie <in de Tuner-functie> Kiest de afstemfunctie.

Afstemfunctie Automatisch zoeken

Wanneer "NEWS 00M" — "NEWS 90M" is ingesteld, is de nieuwsuitzendingsfunctie ingeschakeld. Wanneer ingeschakeld,licht de "NEWS" indicator op. Wanneer een nieuwsuitzending start, wordt "NEWS" getoond en wordt automatisch naar het een nieuwsuitzending overgeschakeld.

Voorkeurzender zoeken

• Wanneer u de "20M" instelling kiest, wordt er de eerste 20 minuten na een nieuwsuitzending niet opnieuw op een nieuwsuitzending afgestemd. • Het voor nieuwsuitzending gebruikte volume is het volume zoals dat voor verkeersinformatie (blz. 68) is ingesteld. • Deze functie is alleen beschikbaar wanneer de zender de PTY-code voor nieuwsuitzending uitzendt of behoort tot een <Enhanced Other Network> dat de PTY-code voor nieuwsuitzending uitzendt. • Zodra de Nieuwbulletinonderbrekingsfunctie op AAN is ingesteld, schakelt deze naar een FM-zender.

Weergave Werking "AUTO 1" Automatisch zoeken naar een zender "AUTO 2" Op volgorde zoeken langs de voorkeurgeheugen opgeslagen zenders "MANUAL" Handmatig op een zender afstemmen

Automatisch vastleggen van zenders in het geheugen <in de Tuner-functie> Zie <Automatisch vastleggen van zenders in het geheugen> (blz. 66) voor bediening.

Lokaal zoeken <in de Tuner-functie> Er wordt bij automatisch zoeken alleen afgestemd op zenders die — 75 —

KDC-4021/KDC-4021V_Dutch_r3

Menusysteem AF (Alternative Frequency) Wanneer de ontvangst verslechtert, wordt automatisch op een andere frequentie overgeschakeld waarop hetzelfde programma in hetzelfde RDS-netwerk wordt uitgezonden als daardoor een betere ontvangst kan worden verkregen. Display "AF ON" "AF OFF"

Instelling De AF-functie is ingeschakeld. De AF-functie is uitgeschakeld.

Automatische TP afstemfunctie Wanneer de verkeersinformatiefunctie is ingeschakeld en de ontvangst tijdens het luisteren naar een verkeersinformatiezender niet goed is, wordt automatisch gezocht naar een andere verkeersinformatiezender die beter ontvangen kan worden. Display Instelling "ATPS ON" De automatische TP afstemfunctie is ingeschakeld. "ATPS OFF" De automatische TP afstemfunctie is uitgeschakeld.

Wanneer de AF-functie is ingeschakeld, licht de "RDS" indicator op. Wanneer er geen andere zenders met hetzelfde programma in het RDS-netwerk beschikbaar zijn, kan het voorkomen dat de uitzending voortdurend wordt onderbroken. Schakel in dat geval de AF-functie uit.

KDC-2092R: Alleen beschikbaar in FM2 en FM3

Mono-ontvangst <tijdens FM-ontvangst> Door stereo-uitzendingen in mono te ontvangen kan ruis worden verminderd. Display "MONO OFF" "MONO ON"

Beperken van de RDS-regio (Regionale functie) U kunt ervoor kiezen de RDS-zenders die met de AF-functie voor een bepaald netwerk worden ontvangen, tot een bepaalde regio te beperken. Display "REG ON" "REG OFF"

Instelling De regionale functie is ingeschakeld. De regionale functie is uitgeschakeld.

Het kan voorkomen dat zenders in hetzelfde netwerk verschillende programma's uitzenden of gebruik maken van andere serviceprogrammanamen.

Instelling De mono-ontvangst is uitgeschakeld. De mono-ontvangst is ingeschakeld.

Functies van de KDC-4021/KDC-4021V Bladeren van tekst <In Externe disk besturingsfunctie> Instellen van de functie voor het bladeren van tekst. Display "SCL MANU" "SCL AUTO" — 76 —

Instelling Bladert niet Bladert wanneer de display verandert

KDC-4021/KDC-4021V_Dutch_r3

De tekst waarbij wordt gebladerd, is • CD-tekst • MD-titel

Functies van de KDC-4021/KDC-4021V Vastleggen van disknamen <In Externe disk besturingsfunctie> Zie <Vastleggen van disknamen> (blz. 72) voor de methode van instelling.

Spanning uitschakelen na een bepaalde periode Stel een bepaalde tijd in om automatisch de spanning uit te schakelen wanneer de functie Stand-by in werking blijft . Deze functie kan de accu van de auto beschermen. Display "OFF – – –"

Instelling De functie voor het uitschakelen van de spanning is uitgeschakeld. "OFF 20M" Schakelt de spanning uit na 20 minuten (Oorspronkelijke instelling) "OFF 40M" Schakelt de spanning uit na 40 minuten "OFF 60M" Schakelt de spanning uit na 60 minuten

2LET OP Het gebruik van andere accessoires dan de bijgeleverde toebehoren kan het toestel beschadigen. Gebruik uitsluitend de hierboven getoonde, bij het toestel geleverde toebehoren.

Handelingen voor het installeren 1. Voorkom kortsluiting of ongelukken - Haal de sleutel uit het kontakt en ontkoppel de min (negatieve) kabel. 2. Verbind de juiste in- en uitgangskabels van ieder toestel. 3. Verbind de kabel met de bedradingsbundel. 4. Neem stekker B van de bedradingsbundel en verbind met de luidsprekeraansluiting van uw auto. 5. Neem stekker A van de bedradingsbundel en verbind met de externe spanningsaansluiting van de auto. 6. Neem de kabelboom en verbind deze met het toestel. 7. Monteer het toestel in de auto. 8. Sluit de - pool van de accu weer aan. 9. Druk op de terugsteltoets.

• Als uw wagen niet voorbereid is op dit speciale aansluitingssysteem, raadpleeg dan uw KENWOOD dealer. • Gebruik uitsluitend antenneconversie-adapters (ISO-JASO) wanneer de antennekabel een ISO stekker heeft. • Kontroleer dat alle verbindingen juist zijn en de stekkers goed in de aansluitingen zijn vergrendeld. • Indien het kontakt van uw auto geen ACC stand heeft of de ontstekingskabel (kontaktkabel) met een spanningsbron is verbonden waar constant spanning op staat zoals bijvoorbeeld een accukabel, zal de spanning van het toestel niet overeenkomstig het kontakt worden in- en uitgeschakeld (met andere woorden, de spanning van het toestel wordt niet gelijk met het kontakt in- en uitgeschakeld). Indien u de spanning van het toestel overeenkomstig het kontakt van de auto wilt in- en uitschakelen, moet u de ontstekingskabel met een spanningsbron verbinden die middels het kontakt van de auto wordt in- en uitgeschakeld. • Kontroleer wanneer een zekering doorbrandt eerst of de kabels geen kortsluiting maken. Vervang vervolgens de doorgebrande zekering door een van hetzelfde type. • Isoleer niet-aangesloten kabels met isolatieband of ander geschikt materiaal. Voorkom korstluiting en verwijder niet de kappen of doppen van de uiteinden van kabels of aansluitingen die niet worden verbonden. • Sluit de luidsprekerkabels juist met de overeenkomende aansluitingen aan. Het toestel wordt mogelijk beschadigd of functioneert niet indien de - kabels gezamelijk worden aangesloten en/of gezamelijk op een metalen onderdeel van de auto worden geaard. • Kontroleer na het installeren van het toestel dat de remlichten, richtingaanwijzers, ruitewissers, etc. van de auto juist functioneren. • Als de console voorzien is van een klep, dient u het toestel zodanig te installeren dat het voorpaneel bij het openen en sluiten de klep niet raakt. • Installeer het toestel zodanig, dat een maximale hoek van 30˚ wordt bereikt.

Verbinden van kabels met aansluitingen Linkerachteruitgang (wit) 10 Ingang voor bediening KENWOOD diskwisselaar (uitsluitend de KDC-4021/KDC-4021V) 14

Rechterachteruitgang (rood) 4

Zie de gebruiksaanwijzing van uw diskwisselaar voor het verbinden van de diskwisselaar. 15

Aansluitfunctie gids Pennummers voor ISO aansluitingen Externe spanningsaansluiting A–4 A–5 A–7 A–8 Luidsprekersaansluiting B–1 B–2 B–3 B–4 B–5 B–6 B–7 B–8

Geel Blauw/wit Rood Zwart

Accu Spanningsregelaar Kontakt (ACC) Aardeverbinding

Paars Paars/zwart Grijs Grijs/zwart Wit Wit/zwart Groen Groen/zwart

TEL-dempingskabel (bruin) 17

18 Zorg dat de kabel niet uit het lipje komt wanneer u geen verbindingen heeft gemaakt.

Verbind met de aansluiting die is geaard tijdens ontvangst van of gedurende een telefoongesprek 21 Raadpleeg voor het aansluiten van het KENWOOD navigatiesysteem de gebruiksaanwijzing van de navigator. 22

Verbind ofwel met de spanningsaansluiting wanneer u de los verkrijgbare eindversterker gebruikt, ofwel met de antenneaansluiting van het voertuig. 23

KDC-4021/KDC-4021V_Dutch_r3

Verbinden van kabels met aansluitingen

2WAARSCHUWING Verbinden van de ISO aansluiting (zie blz. 79) De penopstelling van de ISO aansluitingen is afhankelijk van het type van uw auto. Voorkom beschadiging en kontroleer dat de juiste verbindingen worden gemaakt. De basisverbinding van de bedradingsbundel is in stap 1 hieronder beschreven. Maak de getoonde verbindingen indien de penopstelling van de ISO aansluiting overeenkomt met de beschrijving in 2 of 3.

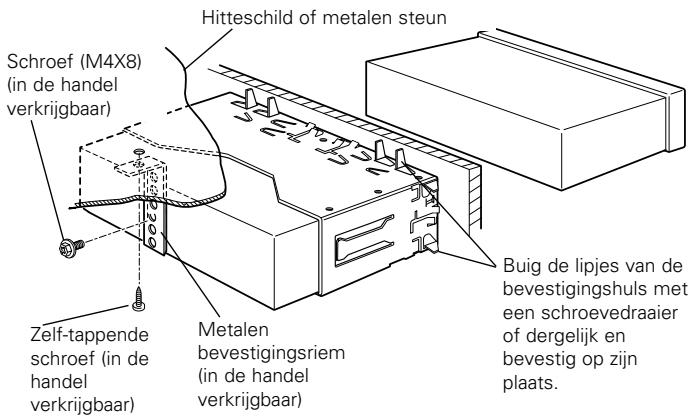

■ Installeren Hitteschild of metalen steun Schroef (M4X8) (in de handel verkrijgbaar)

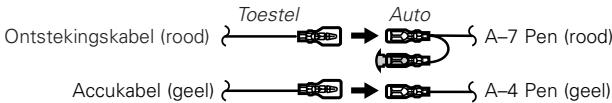

1 (Basisverbinding) De A-7 pen (rood) van de ISO aansluiting van de auto is verbonden met het kontakt en de A-4 pen (geel) is verbonden met de spanningsbron waar constant spanning op staat.

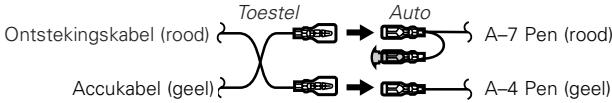

2 De A-7 pen (rood) van de ISO aansluiting van de auto is verbonden met de spanninsbron waar constant spanning op staat en de A-4 pen (geel) is verbonden met het kontakt. Toestel

Metalen bevestigingsriem (in de handel verkrijgbaar)

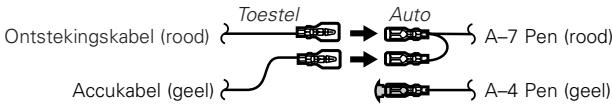

3 De A-4 pen (geel) van de ISO aansluiting van de auto is niet verbonden en de A-7 pen (rood) is verbonden met de spanningsbron waar constant spanning op staat (of zowel de A-7 (rood) en A-4 (geel) pennen zijn verbonden met de spanningsbron waar constant spanning op staat. Toestel

Zelf-tappende schroef (in de handel verkrijgbaar)

Buig de lipjes van de bevestigingshuls met een schroevedraaier of dergelijk en bevestig op zijn plaats.

Wanneer u een verbinding volgens 3 heeft gemaakt, wordt de spanning van het toestel niet in overeenstemming met het kontakt inen uitgeschakeld. U moet in dit geval zelf de spanning uitschakelen wanneer het kontakt van de auto is uitgeschakeld. Voor het in- en uitschakelen in overeenstemming met het kontakt moet u de ontstekingskabel (ACC ...rood) met een spanningsbron verbinden die middels het kontakt wordt in- en uitgeschakeld.

Kontroleer dat het toestel goed op zijn plaats is geïnstalleerd. Het toestel zal niet juist functioneren indien het niet goed is geplaatst (het geluid zal bijvoorbeeld overslaan).

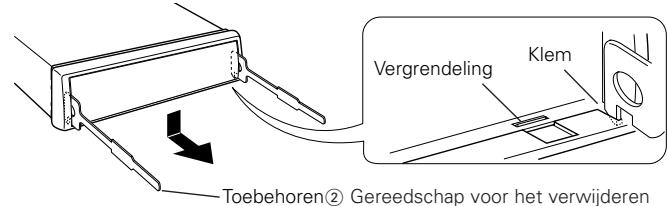

■ Verwijderen van het harde rubberframe

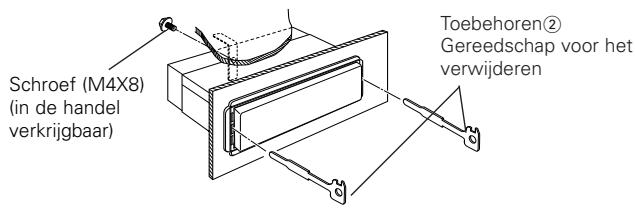

■ Verwijderen van het toestel

Zie het gedeelte “Verwijderen van het harde rubberframe” en verwijder het harde rubberframe.

Verwijder de schroef (M4 x 8) van het achterpaneel.

Gebruik de klempennen op het gereedschap voor het verwijderen en verwijder de twee vergrendelingen onder. Breng het frame omlaag en trek naar voren zoals u in de afbeelding ziet.

Schroef (M4X8) (in de handel verkrijgbaar)

Toebehoren2 Gereedschap voor het verwijderen

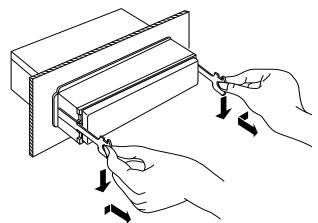

Steek het gereedschap voor het verwijderen (2 stuks) in de openingen aan beide kanten zoals afgebeeld. Toebehoren2 Gereedschap voor het verwijderen

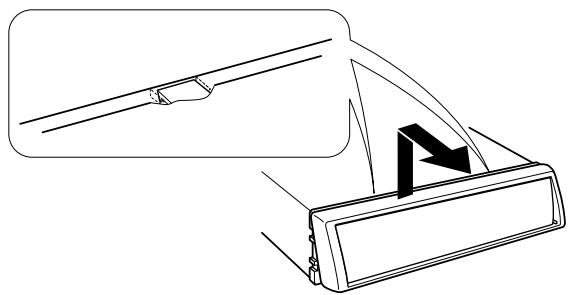

Nadat de onderkant is verwijderd moet u de twee plaatsen boven verwijderen.

Breng het gereedschap voor het verwijderen omlaag en trek het toestel half naar voren terwijl u het naar het midden drukt.

Wees voorzichtig zodat u geen wonden van de klempennen op het gereedschap voor het verwijderen krijgt.

Het frame kan op dezelfde manier vanaf de bovenkant worden verwijderd.

Trek het toestel met uw handen geheel naar voren en let op het toestel niet te laten vallen.

Oplossen van problemen Vele problemen worden slechts veroorzaakt door een verkeerde bediening of verkeerde verbindingen. Kontroleer voordat u uw handelaar raadpleegt eerst de volgende lijst voor een mogelijke oplossing van uw probleem.

✔ De Tuner is als geluidsbron geselecteerd. ☞ Schelle tonen kunnen niet gecompenseerd worden in de functie met Tuner als geluidsbron.

Spanning wordt niet ingeschakeld.01 ✔ De zekering is doorgebrand. ☞ Nadat u de kabels op kortsluiting heeft gekontroleerd moet u de zekering door een van hetzelfde type vervangen.

✔ De in- en uitgangskabels of bedradingsbundel is/zijn niet juist verbonden.22 ☞ Sluit de in- en uitgangskabels en/of bedradingsbundel opnieuw juist aan. Zie het gedeelte <Verbinden van kabels met aansluitingen>.

✔ Autokontakt heeft geen ACC stand.02 ☞ Verbind dezelfde kabel met het kontakt als de accukabel.

Er gebeurt niets na het drukken op toetsen.04 ✔ De computerchip in het toestel functioneert niet normaal. ☞ Druk op de resettoets van het toestel (blz. 60).

Er is een geluidsbron waarnaar u niet kunt overschakelen.06 ✔ Er is geen CD geplaatst. ☞ Plaats de geluidsdrager waarnaar u wilt luisteren. Wanneer er in dit toestel geen geluidsdrager is geplaatst, kunt u niet overschakelen naar elke geluidsbron.

Het geheugen wordt gewist wanneer het kontakt wordt uitgeschakeld.10 ✔ De accukabel is niet met de juiste aansluiting verbonden. ☞ Sluit de kabels juist aan de hand van het gedeelte <Verbinden van kabels met aansluitingen> aan. ✔ De kabel van het kontakt en de accu zijn niet juist verbonden.11 ☞ Sluit de kabels juist aan de hand van het gedeelte <Verbinden van kabels met aansluitingen> aan.

Slechte geluidskwaliteit of vervormd geluid.25 ✔ Een luidsprekerkabel wordt mogelijk afgekneld door een schroef in de auto. ☞ Kontroleer de bedrading van de luidsprekers. ✔ De luidsprekers zijn niet juist aangesloten.27 ☞ Sluit de luidsprekerkabels opnieuw juist aan zodat iedere uitgangsaansluiting met een andere luidspreker is verbonden.

De pieptoon van de aanraaksensor wordt niet weergegeven.34 ✔ De voor-uitgangaansluiting wordt gebruikt. ☞ De pieptoon van de aanraaksensor kan niet via de voorversterkeruitgang gaansluiting worden weergegeven.

De klok kan niet worden ingesteld hoewel de kloksynchronisatie is ingeschakeld.35 ✔ De RDS-zender waarop is afgestemd, verzendt geen tijdsignaal. ☞ Stem af op een andere RDS-zender.

Tuner als geluidsbron

De telefoondempingfunctie werkt niet.15 ✔ De telefoondempingkabel is niet juist verbonden. ☞ Sluit de kabels juist aan de hand van het gedeelte <Verbinden van kabels met aansluitingen> aan. De telefoondempingfunctie wordt geaktiveerd maar de telefoondempingkabel is niet aangesloten.16 ✔ De telefoondempingkabel raakt een metalen deel van de auto. ☞ Zorg dat de telefoondempingkabel geen kontakt met een metalen deel maakt. Zelfs als Toonversterking ingeschakeld is, kunnen schelle tonen niet gecompenseerd worden. 17

Geen geluidsweergave of zeer laag volume.20 ✔ De instellingen van de Fader of Balans zijn altijd naar één kant ingesteld.21 ☞ Centreer de instellingen van de Fader en de Balans.

Ontvangst van radio-uitzendingen is slecht.39 ✔ De auto-antenne is niet uitgetrokken. ☞ Trek de antenne geheel uit. ✔ De antennekabel is niet aangesloten.40 ☞ Sluit de kabel juist aan de hand van het gedeelte <Verbinden van kabels met aansluitingen> aan.

Het is niet de ingestelde geluidssterkte voor de Verkeersinformatie.43 ✔ De ingestelde geluidssterkte is lager dan de geluidssterkte van de Tuner. ☞ Als de geluidssterkte van de Tuner hoger ingesteld wordt dan de ingestelde geluidssterkte, dan dient de geluidssterkte van de Tuner gebruikt te worden.

Disk als geluidsbron

“AUX” verschijnt op het display en de externe disc-regelmodus wordt niet uitgevoerd.50 ✔ De O-N-schakelaar wordt op “O” gezet. ☞ Zet de schakelaar op “N”.

✔ De CD is vuil.63 ☞ Reinig de CD aan de hand van het gedeelte <Reinigen van CD's> (blz 61).

✔ Een niet-ondersteunde discwisselaar is aangesloten.51 ☞ Sluit de ondersteunde discwisselaar aan. (blz. 56)

Kan de disc niet verwijderen.64 ✔ De reden is dat u het contactslot van de auto meer dan 10 minuten geleden op OFF hebt gezet. ☞ U kunt de disc alleen verwijderen binnen de 10 minuten nadat u het contactslot op OFF hebt gezet. Als u langer dan 10 minuten hebt gewacht, moet u het contactslot opnieuw op ON zetten en dan op de Uitwerptoets drukken.

De disk kan niet geplaatst worden.65 ✔ Er is al een andere disk geplaatst. ☞ Druk op de [0] toets en verwijder de disk.

Fragment zoeken kan niet uitgevoerd worden.66-2 ✔ Voor het eerste of laatste fragment van het album. ☞ Voor ieder album is van toepasssing dat het niet mogelijk is om de functie Fragment zoeken naar het eerste fragment in achterwaartse richting uit te voeren en evenmin is het mogelijk de functie Fragment zoeken naar het laatste fragment in voorwaarste richting uit te voeren.

Niet de gekozen disk maar een andere wordt weergegeven.52 ✔ De gekozen CD is vuil. ☞ Reinig de CD. ✔ De CD is verkeerd om geplaatst.53 ☞ Plaats de CD met het label omhoog. ✔ De disk is in een andere lade geplaatst dan u heeft gekozen.54 ☞ Verwijder het diskmagazijn en kontroleer het nummer van de gekozen disk. ✔ De disk heeft krassen.55 ☞ Probeer een andere disk.

Het gekozen fragment wordt niet weergegeven.58 ✔ De willekeurige weergavefunctie voor een disk of magazijn is geaktiveerd. ☞ Schakel de willekeurige weergavefunctie uit.

De herhaling van een passage of een disk, het aftasten van een passage, de weergave in willekeurige volgorde en de weergave van het magazijn in willekeurige volgorde starten automatisch.59 ✔ De instelling wordt niet geannuleerd. ☞ De instellingen voor deze functies blijven bewaard totdat de instellingen worden uitgeschakeld of de disk wordt uitgeworpen, zelfs wanneer het toestel wordt uitgeschakeld of naar een andere geluidsbron wordt overgeschakeld.

CD-R of CD-RW kan niet worden weergegeven.60 ✔ CD-R/CD-RW is niet gefinaliseerd. ☞ Finaliseer de disk op een CD-recorder.

CD wordt direkt na het plaatsen uitgeworpen.62 ✔ De CD is verkeerd om geplaatst. ☞ Plaats de CD met het label omhoog.

Neem in de volgende gevallen contact op met het dichtstbijzijnde servicecentrum: • Er kan niet worden overgeschakeld naar de diskwisselaar hoewel deze wel is aangesloten, en tijdens het veranderen van functie verschijnt "AUX" op de display. • Er wordt bij het veranderen van functie overgeschakeld naar de hulpingang hoewel er geen apparaat (KCA-S210A, CA-C1AX, KDC-CPS87, KDC-CX87, KDC-CPS85, KDC-CX85, KDC-CPS82 of KDC-CX82) is aangesloten.

✔ De gebruikte CD-wisselaar is niet compatibel met CD-R/CD-RW.61 ☞ Gebruik een CD-wisselaar die compatibel is met CD-R/CD-RW.

Oplossen van problemen De onderstaande berichten geven de toestand van uw systeem weer. EJECT:

Geen diskmagazijn in de diskwisselaar geplaatst. Het diskmagazijn is niet juist geplaatst.E01 ➪ Plaats een diskmagazijn op de juiste wijze. Geen cd in de speler. ➪ Plaats een cd.

Geen disk in het diskmagazijn geplaatst.E02 ➪ Plaats een disk in het magazijn.

Geen disk in het diskmagazijn geplaatst.E04

➪ Plaats een disk in het magazijn.

De CD is vuil. De CD is omgekeerd geplaatst. De CD heeft krassen. ➪ Reinig de CD en plaats juist. BLANK:

Er is niets op de MD opgenomen.E10

De MD heeft een titel maar er zijn geen fragmenten opgenomen.E11

Het voorpaneel van het neventoestel dat op dit toestel wordt aangesloten, is verwijderd.E30 ➪ Plaats het paneel.

Het toestel functioneert om een andere reden niet juist.E77 ➪ Druk op de terugsteltoets van het toestel. Raadpleeg een onderhoudscentrum indien "E-77" wordt getoond.

Er is iets fout met het magazijn van de wisselaar. Of het toestel functioneert niet naar behoren.E99 ➪ Controleer het magazijn van de wisselaar. En druk op de reset-toets van het toestel. Raadpleeg een onderhoudscentrum indien "E-99" wordt getoond.

Het beschermingscircuit van het toestel wordt geaktiveerd wanneer de temperatuur van de automatische diskwisselaar 60°C of hoger is. De werking wordt gestopt.E0d ➪ Laat het toestel afkoelen door de ramen te openen of de airconditioner in te schakelen. De weergave zal starten wanneer de temperatuur lager dan 60°C is.

Geprobeerd om DNPS weer te geven tijdens de weergave van een CD waarvoor geen disknaam werd ingesteld.E51

Geprobeerd om een disktitel of fragmenttitel weer te geven tijdens de weergave van een MD welke geen MD-titel heeft.E53

Geprobeerd om de disktekst of fragmenttekst op de display, tijdens de weergave van een CD welke niet voorzien is van een CD-tekst,.weer te geven.E54

Er wordt in de diskwisselaar van disk gewisseld.E57

NO ACCESS: Na plaatsing in de diskwisselaar werd voorkeurdisknaam-weergave(DNPP) uitgevoerd zonder dat de disk tenminste 1 keer is weergegeven.E58 IN (Knipperend): Het gedeelte van de CD-weergave functioneert niet goed.E59 ➪ Plaats de CD opnieuwAls de CD niet uitgevoerd kan worden of de display blijft knipperen zelfs als de CD op een juiste wijze opnieuw geplaatst is, schakel dan de spanning uit en neem contact op met het dichtstbijzijnde service center.

Technische gegevens Technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar. FM tunergedeelte

Frekwentiebereik (50 kHz afstand) 87,5 MHz – 108,0 MHz (30 kHz afstand) <KDC-2092R:FM1> ....65,0 MHz – 74,0 MHz Bruikbare gevoeligheid (S/R = 26dB) 0,7 µV/75 Ω <KDC-2092R:FM1>1,4 µV/75 Ω Onderdrukkinggevoeligheid (S/R = 46dB) 1,6 µV/75 Ω <KDC-2092R:FM1>1,4 µV/75 Ω Frequentieweergave (±3 dB) 30 Hz – 15 kHz Signaal/ruisverhouding (MONO) 65 dB Selektiviteit (DIN) (±400 kHz) ≥ 80 dB Stereo-scheiding (1 kHz) 35 dB <KDC-2092R:FM1> –––

Maximaal uitgangsvermogen50 W x 4 Uitgangsvermogen (DIN 45324, +B=14,4V) 30 W x 4 Toonbereik Lage tonen : 100 Hz ±10 dB Middentonen :1 kHz ±10 dB Hoge tonen : 10 kHz ±10 dB Vooruitgangsniveau/belasting (Tijdens de CD-weergave)1800 mV/10 kΩ Vooruitgangsimpedantie (Tijdens de CD-weergave) ≤ 600 Ω

Algemeen Bedrijfsvoltage (11 – 16 V toelaatbaar) 14,4 V Stroomverbruik10 A Installatie-afmetingen (B x H x D) 182 x 53 x 157 mm 7-3/16 x 2-1/16 x 6-3/16 inch Gewicht3,1 lbs (1,4 kg)

MW tunergedeelte Frekwentiebereik (9kHz afstand) 531 kHz – 1611 kHz

Bruikbare gevoeligheid (S/R = 20dB) 25 µV LW tunergedeelte Frekwentiebereik 153 kHz – 281 kHz
