PLVP260IV2 - Vlees rooster DARTY - Gratis gebruiksaanwijzing en handleiding

Merk	Darty
Model	PLVP260IV2
Producttype	Vleesgrill (contactplancha)
Gascategorie	I3+ (Butaan 28-30 mbar / Propaan 37 mbar)
Totaal vermogen	5,6 kW
Aantal branders	2
Nominaal debiet per brander	2,8 kW (links en rechts)
Ontstekingstype	Elektronisch met AA-batterij (LR6)
Plaatmateriaal	Geëmailleerd staal
Vlamregeling	Bedieningsknoppen (vol debiet tot gereduceerd debiet)
Gasaansluiting	Flexibele metalen of rubberen slang, aansluiting G1/2
Afmetingen (ongeveer)	Max. fleshoogte 615 mm, breedte 310 mm
Gewicht	Niet gespecificeerd
Voeding	Butaan- of propaangas (fles 6 of 13 kg)
Hoofdfuncties	Contactgrillen: vlees, vis, groenten
Onderhoud en reiniging	Lauwe plaat, schrapen, daarna water en roestvrijstalen wol
Veiligheid	Vaste drukregelaar, buitengebruik, automatische stop bij sluiten flesskraan
Reserveonderdelen	Contact service: [e-mail]
Garantie	Raadpleeg lemarquier.com
Herkomst	Gemaakt in Frankrijk (Origine France Garantie)
Algemene informatie	Alleen voor buitengebruik, op niet-brandbare ondergrond

Veelgestelde vragen - PLVP260IV2 DARTY

Hoe steek ik de plancha aan?

Open de kraan van de gasfles, druk op de resetknop van de drukregelaar, draai vervolgens de bedieningsknop naar de positie vol debiet terwijl u op de ontstekingsknop drukt. Controleer visueel de ontsteking via de opening onder de plaat. Herhaal voor elke brander.

Wat te doen bij gaslucht?

Sluit onmiddellijk de kraan van de gasfles. Gebruik het apparaat niet. Controleer de aansluitingen en voer opnieuw een lekdichtheidstest uit. Als het lek aanhoudt, neem contact op met de fabrikant.

Hoe maak ik de kookplaat schoon?

Zet de plancha uit en wacht tot de plaat lauw is. Schraap de resten weg met een roestvrijstalen spatel, giet wat water en wrijf met een bol roestvrijstalen wol. Droog af met keukenpapier. Gebruik geen ijsblokjes (risico op thermische schok).

Kan ik de plancha binnen gebruiken?

Nee, dit apparaat is alleen ontworpen voor buitengebruik in een goed geventileerde ruimte. Gebruik het nooit binnenshuis of in een afgesloten ruimte.

Hoe vervang ik de gasfles?

Voer de vervanging buiten uit, uit de buurt van warmtebronnen of ontstekingsbronnen. Wacht tot het apparaat volledig is afgekoeld. Sluit de kraan van de oude fles voordat u deze loskoppelt.

Welk type drukregelaar gebruiken?

Voor butaan: een vaste genormaliseerde drukregelaar van 28 mbar. Voor propaan: een vaste drukregelaar van 37 mbar. Gebruik geen instelbare drukregelaar.

Hoe stel ik de vlamhoogte in?

Draai de bedieningsknop tussen de stand vol debiet (grote cirkel) en gereduceerd debiet (kleine cirkel) om de vlam aan te passen aan de gewenste bereiding.

Waar plaats ik de opvangbak voor sappen?

De opvangbak wordt in de daarvoor bestemde uitsparing aan de linkerkant van de plancha geplaatst om de braadsappen op te vangen.

Hoe onderhoud ik de branders?

Als het apparaat lange tijd niet is gebruikt, controleer en reinig dan de branders en de luchtopeningen (venturi) met perslucht om resten, spinnenwebben, enz. te verwijderen.

Wat te doen bij het eerste gebruik?

Laat de plancha 10 minuten leeg draaien op middelhoog vuur. Er kan een lichte tijdelijke geur zijn. Verwarm daarna voor voor elk gebruik.

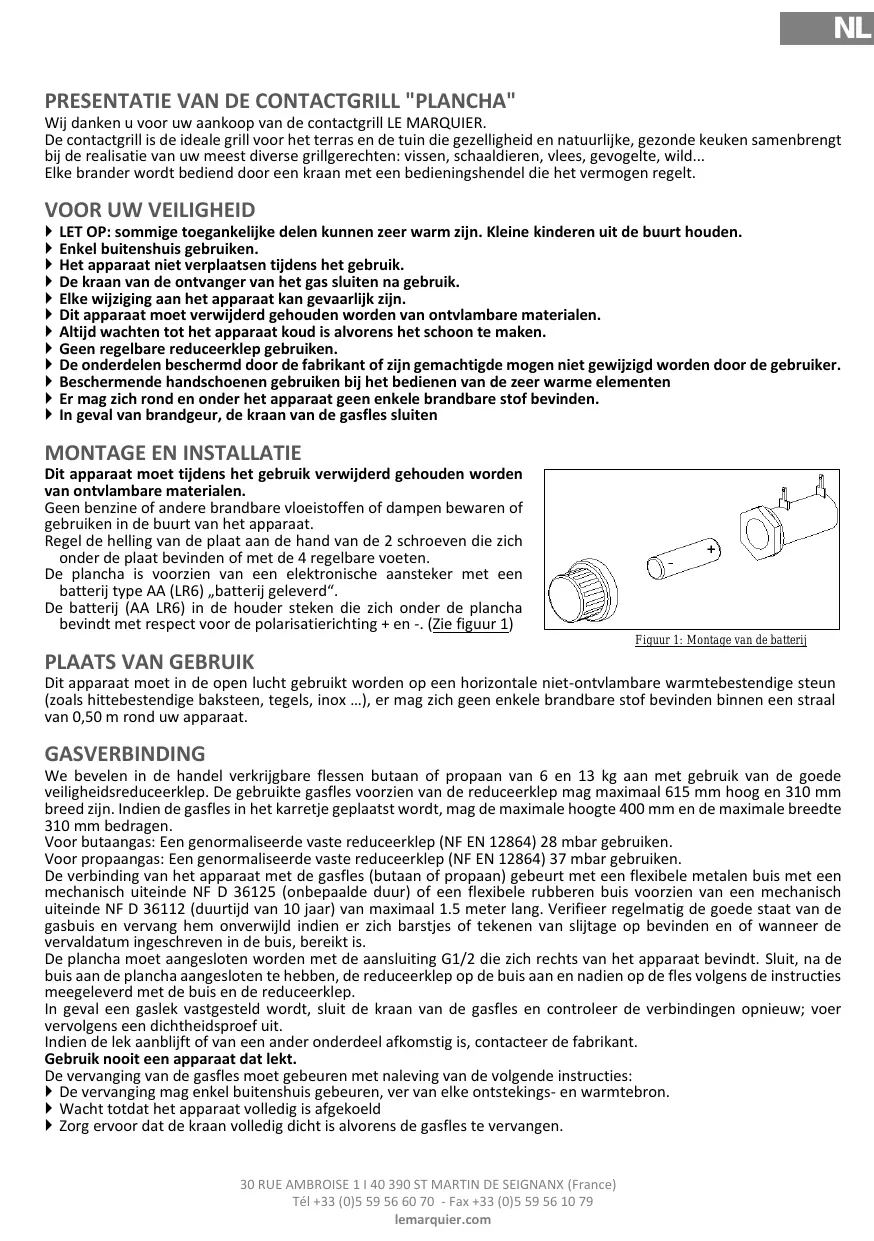

GEBRUIKSAANWIJZING PLVP260IV2 DARTY

Wij danken u voor uw aankoop van de contactgrill LE MARQUIER.

De contactgrill is de ideale grill voor het terras en de tuin die gezelligheid en natuurlijke, gezonde keuken samenbrengt bij de realisatie van uw meest diverse grillgerechten: vissen, schaaldieren, vlees, gevogelte, wild...

Elke brander wordt bediend door een kraan met een bedieningshendel die het vermogen regelt.

VOOR UW VEILIGHEID

LET OP: sommige toegankelijke delen kunnen zeer warm zijn. Kleine kinderen uit de buurt houden.
▶ Enkel buitenshuis gebruiken.
▶ Het apparaat niet verplaatsen tijdens het gebruik.
▶ De kraan van de ontvanger van het gas sluiten na gebruik.
▶ Elke wijziging aan het apparaat kan gevaarlijk zijn.
- Dit apparaat moet verwijderd gehouden worden van ontvlambare materialen.
Altijd wachten tot het apparaat koud is alvorens het schoon te maken.
▶ Geen regelbare reduceerklep gebruiken.
De onderdelen beschermd door de fabrikant of zijn gemachtigde mogen niet gewijzigd worden door de gebruiker.
▶ Beschermende handschoenen gebruiken bij het bedienen van de zeer warme elementen
▶ Er mag zich rond en onder het apparaat geen enkele brandbare stof bevinden.
In geval van brandgeur, de kraan van de gasfles sluiten

MONTAGE EN INSTALLATIE

Dit apparaat moet tijdens het gebruik verwijderd gehouden worden van ontvlambare materialen.

Geen benzine of andere brandbare vloeistoffen of dampen bewaren of gebruiken in de buurt van het apparaat.

Regel de helling van de plaat aan de hand van de 2 schroeven die zich onder de plaat bevinden of met de 4 regelbare voeten.

De plancha is voorzien van een elektronische aansteker met een batterij type AA (LR6) „batterij geleverd“.

De batterij (AA LR6) in de houder steken die zich onder de plancha bevindt met respect voor de polarisatierichting + en -. (Zie figuur 1)

Figuur 1: Montage van de batterij

PLAATS VAN GEBRUIK

Dit apparaat moet in de open lucht gebruikt worden op een horizontale niet-ontvlambare warmtebestendige steun (zoals hittebestendige baksteen, tegels, inox ...), er mag zich geen enkele brandbare stof bevinden binnen een straal van 0,50 m rond uw apparaat.

GASVERBINDING

We bevelen in de handel verkrijgbare flessen butaan of propaan van 6 en 13 kg aan met gebruik van de goede veiligheidsreduceerklep. De gebruikte gasfles voorzien van de reduceerklep mag maximaal 615 mm hoog en 310 mm breed zijn. Indien de gasfles in het karretje geplaatst wordt, mag de maximale hoogte 400 mm en de maximale breedte 310 mm bedragen.

Voor butaangas: Een genormaliseerde vaste reduceerklep (NF EN 12864) 28 mbar gebruiken.

Voor propaangas: Een genormaliseerde vaste reduceerklep (NF EN 12864) 37 mbar gebruiken.

De verbinding van het apparaat met de gasfles (butaan of propaan) gebeurt met een flexibele metalen buis met een mechanisch uiteinde NF D 36125 (onbepaalde duur) of een flexibele rubberen buis voorzien van een mechanisch uiteinde NF D 36112 (duurtijd van 10 jaar) van maximaal 1.5 meter lang. Verifieer regelmatig de goede staat van de gasbuis en vervang hem onverwijld indien er zich barstjes of tekenen van slijtage op bevinden en of wanneer de vervaldatum ingeschreven in de buis, bereikt is.

De plancha moet aangesloten worden met de aansluiting G1/2 die zich rechts van het apparaat bevindt. Sluit, na de buis aan de plancha aangesloten te hebben, de reduceerklep op de buis aan en nadien op de fles volgens de instructies meegeleverd met de buis en de reduceerklep.

In geval een gaslek vastgesteld wordt, sluit de kraan van de gasfles en controleer de verbindingen opnieuw; voer vervolgens een dichtheidsproef uit.

Indien de lek aanblijft of van een ander onderdeel afkomstig is, contacteer de fabrikant.

Gebruik nooit een apparaat dat lekt.

De vervanging van de gasfles moet gebeuren met naleving van de volgende instructies:

De vervanging mag enkel buitenshuis gebeuren, ver van elke ontstekings- en warmtebron.

▶ Wacht totdat het apparaat volledig is afgekoeld

Zorg ervoor dat de kraan volledig dicht is alvorens de gasfles te vervangen.

▶ Dat er geen lekken zijn
Dat de flexibele metalen buis of de flexibele rubberen buis niet in contact staat met onderdelen van het apparaat die warm kunnen worden en dat deze over zijn hele lengte zichtbaar is (van het apparaat tot de fles) en gemakkelijk toegankelijk is.

ONTSTEKING VAN DE CONTACTGRILL "PLANCHA"

Elke brander wordt bediend door een kraan met een bedieningshendel en een aansteekknop.

De bedieningshendel heeft een symbool (I) die de staat van de kraan aanduidt.

1. Open de kraan van de gasfles, druk op de herlaadknop van de vaste reduceerklep.
2. Druk op de bedieningshendel en draai eraan tot in de positie volle debiet (grote cirkel) en druk tegelijkertijd op de ontstekingsknop.
3. Controleer de ontsteking visueel via de opening onder de bakplaat.
4. Dezelfde procedure herhalen voor elke brander
5. Stel vervolgens de hoogte van de vlam in naar wens door te draaien aan de bedieningshendel(s) van vol debiet (grote cirkel) naar klein debiet (kleine cirkel) (Bekijk figuur 2)
6. Om te doven, draai de bedieningshendel(s) naar het sluitsymbool (○) en sluit daarna de gasfles.

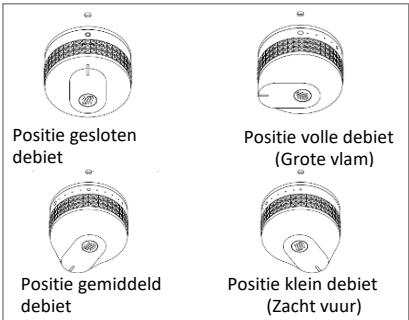

Positie gesloten debiet Positie volle debiet (Grote vlam) Positie gemiddeld debiet Positie klein debiet (Zacht vuur)

Figuur 2: Regeling van de bedieningshendel

Opmerking:

Een vlam (lange lucifer of aansteker met lange bek) kan ook gebruikt worden indien de ontsteking niet werkt. Positioneer daarvoor de vlam op het niveau van de brander door via de plancha en de bakplaat te gaan en de aansteking uit te voeren zoals hierboven vermeld. Herhaal de actie voor elke brander.

GEBRUIK

OPMERKING: Bij het eerste gebruik, wordt het aanbevolen uw plancha leeg te laten werken gedurende 10 minuten op gemiddeld debiet. Uw apparaat kan enkele ogenblikken lang een lichte geur verspreiden.

Voordat u gaat bakken moet u het apparaat steeds ongeveer 10 minuten voorverwarmen.

Om de braadsappen van uw voedingsstoffen op te vangen, plaats een pot in de daartoe voorziene ruimte die zich aan de linkerkant van de plancha bevindt.

REINIGING EN ONDERHOUD

Om uw plaat te reinigen, laat deze op het frame van de plancha staan. In slechts één minuut is uw bakplaat gereinigd. De reiniging dient te gebeuren wanneer de plancha uit staat maar de plaat nog vochtig is. Indien dat niet het geval is, laat de plancha gedurende enkele minuten werken. Schraap de grootste resten met een inox spatel af. Giet water op de plaat en schuur met een inox wollen spons. Herhaal totdat de plaat perfect schoon is. Droog deze nauwkeurig af met absorberend papier.

Let op de capaciteit van de recuperatiebak: vergeet deze niet regelmatig te ledigen. Gebruik beschermende

handschoenen indien de bak nog warm is.

Bekijk onze videotutorial op ons YouTube-kanaal.

LET OP: De methode met ijsblokken is verboden. Ze houdt een risico in van thermische schok die de plaat zou kunnen beschadigen (afbrokkeling van de email bijvoorbeeld).

Indien het apparaat gedurende een lange periode niet gebruikt is, verifieer en reinig indien nodig met perslucht, de branders en de luchtopeningen (venturi) om eventuele resten te verwijderen (vuil, insectennesten, spinnenwebben...)

BEWAREN

Bewaar uw plancha op een plaats vrij van vochtigheid, stof en waar ze niet beschadigd kan raken. Alvorens uw plancha op te bergen, ontkoppel de gasfles en bewaar deze op een droge en goed geventileerde plaats ver van elke warmtebron.

KENMERKEN

Land van bestemming:	Categorie:
FR - BE - CH - ES - GB - IT - PT - LU	I_3+(28-30/37)
DK - NL - IT	I_3B/P 30

Plancha 2 Branders					Q_n = 5,6 kW		408g/h op G30 (butaan)400g/h op G31 (propaan)
Branders	Nominaal debiet( Q_n )	Gas	Druk(mbar)	Merk opinjector		Debiet(g/h)	CE CE 1312
Links	2,8 kW	(G30) Butaan	28-30	84		204	1312CT6343
Rechts	2.8 kW	(G31) propaan	37			200

GARANTIES

Het apparaat heeft de volgende commerciële garanties: lemarquier.com

Ons DNV-charter kan online geraadpleegd worden op de website: lemarquier.com

Elk apparaat wordt gecontroleerd tijdens alle productie-stadia.

In het geval afwijkingen vastgesteld zouden worden, is het noodzakelijk dat men zich ervan verzekerd dat de bepalingen uit de handleiding zorgvuldig gerespecteerd zijn. In het bijzonder dat de veiligheidsreduceerklep gebruikt wordt die specifiek voorzien is voor uw gasfles.

Indien de gebruiksregels niet nageleefd worden, kan dit ertoe leiden dat uw apparaat beschadigd raakt.

Het apparaat niet wijzigen

Elke wijziging aan het apparaat kan gevaarlijk zijn.

In geval van defect of van een beschadigd onderdeel, neem contact op met onze Dienst na Verkoop.

Afmetingen van het apparaat Plancha (in cm)

	LENGTE	61
	DIEPTE	49
	HOOGTE	27

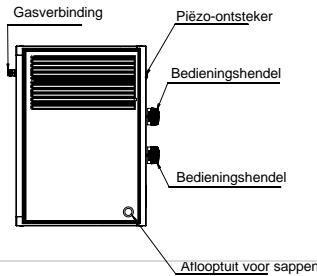

Beschrijving van het hierboven getoonde apparaat

Plancha

Gasverbinding Piëzo-ontsteker Bedieningshendel Bedieningshendel Aflooptuit voor sappen
