Marke	Darty
Modell	PLVP260IV2
Produkttyp	Kontaktgrill (Plancha)
Gaskategorie	I3+ (Butan 28-30 mbar / Propan 37 mbar)
Gesamtleistung	5,6 kW
Anzahl der Brenner	2
Nenndurchfluss pro Brenner	2,8 kW (links und rechts)
Zündungsart	Elektronisch mit AA-Batterie (LR6)
Material der Platte	Emaillierter Stahl
Flammeneinstellung	Bedienknöpfe (Volllast bis reduzierte Leistung)
Gasanschluss	Metall- oder Gummiflexschlauch, Anschluss G1/2
Abmessungen (ca.)	Max. Flaschenhöhe 615 mm, Breite 310 mm
Gewicht	Nicht angegeben
Energieversorgung	Butan- oder Propangas (6- oder 13-kg-Flasche)
Hauptfunktionen	Kontaktgrillen: Fleisch, Fisch, Gemüse
Wartung und Reinigung	Warme Platte, Abkratzen, dann Wasser und Edelstahlwolle
Sicherheit	Fester Druckminderer, Außeneinsatz, automatischer Stop durch Schließen des Flaschenventils
Ersatzteile	Kundendienstkontakt: [e-mail]
Garantie	Siehe lemarquier.com
Herkunft	Hergestellt in Frankreich (Origine France Garantie)
Allgemeine Informationen	Nur für den Außenbereich, auf nicht brennbarem Untergrund

Häufig gestellte Fragen - PLVP260IV2 DARTY

Wie zünde ich die Plancha an?

Öffnen Sie das Flaschenventil, drücken Sie den Rückstelltaster des Druckminderers, drehen Sie dann den Bedienknopf auf Volllast, während Sie den Zündknopf drücken. Überprüfen Sie die Zündung visuell durch die Öffnung unter der Platte. Wiederholen Sie den Vorgang für jeden Brenner.

Was tun bei Gasgeruch?

Schließen Sie sofort das Flaschenventil. Benutzen Sie das Gerät nicht. Überprüfen Sie die Anschlüsse und führen Sie erneut einen Dichtheitstest durch. Wenn das Leck weiterhin besteht, kontaktieren Sie den Hersteller.

Wie reinige ich die Kochplatte?

Schalten Sie die Plancha aus und warten Sie, bis die Platte warm ist. Kratzen Sie die Rückstände mit einem Edelstahlspachtel ab, gießen Sie etwas Wasser auf und reiben Sie mit einem Edelstahlwollball. Mit Küchenpapier abwischen. Keine Eiswürfel verwenden (Gefahr von Thermoschock).

Kann die Plancha im Innenbereich verwendet werden?

Nein, dieses Gerät ist nur für den Außeneinsatz an einem gut belüfteten Ort konzipiert. Verwenden Sie es niemals im Innenbereich oder in einem geschlossenen Raum.

Wie wechsle ich die Gasflasche?

Führen Sie den Wechsel im Freien durch, fern von Wärme- oder Zündquellen. Warten Sie, bis das Gerät vollständig abgekühlt ist. Schließen Sie das Ventil der leeren Flasche, bevor Sie sie abklemmen.

Welchen Druckminderer verwenden?

Für Butan einen normierten Festdruckminderer 28 mbar verwenden. Für Propan einen Festdruckminderer 37 mbar. Keinen einstellbaren Druckminderer verwenden.

Wie stelle ich die Flammenhöhe ein?

Drehen Sie den Bedienknopf zwischen Volllast (großer Kreis) und reduzierter Leistung (kleiner Kreis), um die Flamme je nach gewünschtem Gargrad einzustellen.

Wo platziere ich den Auffangbehälter für Bratensäfte?

Der Behälter wird in die dafür vorgesehene Aussparung auf der linken Seite der Plancha eingesetzt, um die Bratensäfte aufzufangen.

Wie warte ich die Brenner?

Wenn das Gerät längere Zeit nicht benutzt wurde, überprüfen und reinigen Sie die Brenner und die Luftdurchlässe (Venturi) mit Druckluft, um Rückstände, Spinnweben usw. zu entfernen.

Was tun bei der ersten Verwendung?

Lassen Sie die Plancha 10 Minuten lang bei mittlerer Leistung ohne Inhalt laufen. Es kann einen leichten vorübergehenden Geruch geben. Danach vor jedem Garen vorheizen.

BEDIENUNGSANLEITUNG PLVP260IV2 DARTY

	LONGUEUR	61
	PROFONDEUR	49
	HAUTEUR	27

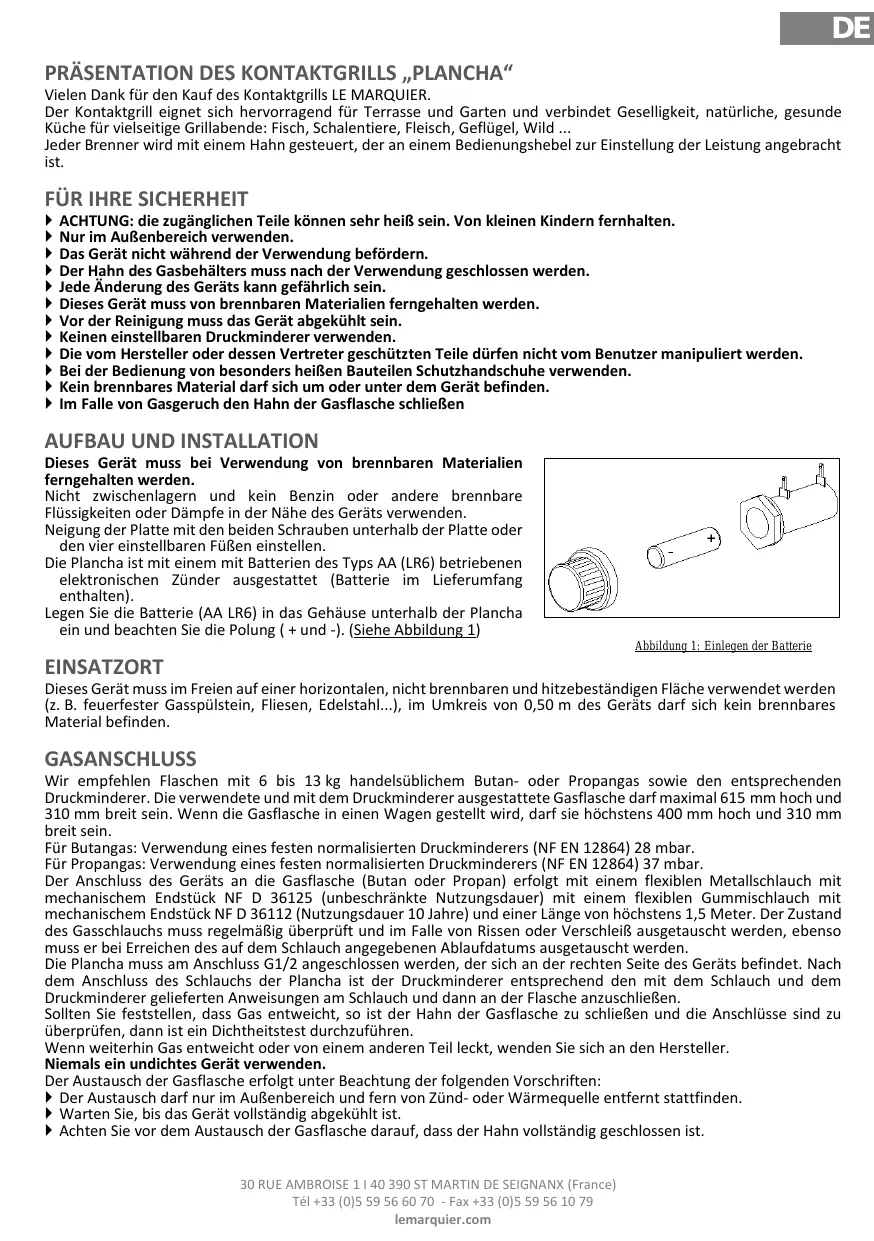

Vielen Dank für den Kauf des Kontaktgrills LE MARQUIER.

Der Kontaktgrill eignet sich hervorragend für Terrasse und Garten und verbindet Geselligkeit, natürliche, gesunde Küche für vielseitige Grillabende: Fisch, Schalentiere, Fleisch, Geflügel, Wild ...

Jeder Brenner wird mit einem Hahn gesteuert, der an einem Bedienungshebel zur Einstellung der Leistung angebracht ist.

FÜR IHRE SICHERHEIT

▶ ACHTUNG: die zugänglichen Teile können sehr heiß sein. Von kleinen Kindern fernhalten.
▶ Nur im Außenbereich verwenden.
Das Gerät nicht während der Verwendung befördern.
Der Hahn des Gasbehälters muss nach der Verwendung geschlossen werden.
Jede Änderung des Geräts kann gefährlich sein.
▶ Dieses Gerät muss von brennbaren Materialien ferngehalten werden.
▶ Vor der Reinigung muss das Gerät abgekühlt sein.
Keinen einstellbaren Druckminderer verwenden.
▶ Die vom Hersteller oder dessen Vertreter geschützten Teile dürfen nicht vom Benutzer manipuliert werden.
▶ Bei der Bedienung von besonders heißen Bauteilen Schutzhandschuhe verwenden.
Kein brennbares Material darf sich um oder unter dem Gerät befinden.
Im Falle von Gasgeruch den Hahn der Gasflasche schließen

AUFBAU UND INSTALLATION

Dieses Gerät muss bei Verwendung von brennbaren Materialien ferngehalten werden.

Nicht zwischenlagern und kein Benzin oder andere brennbare Flüssigkeiten oder Dämpfe in der Nähe des Geräts verwenden.

Neigung der Platte mit den beiden Schrauben unterhalb der Platte oder den vier einstellbaren Füßen einstellen.

Die Plancha ist mit einem mit Batterien des Typs AA (LR6) betriebenen elektronischen Zünder ausgestattet (Batterie im Lieferumfang enthalten).

Legen Sie die Batterie (AA LR6) in das Gehäuse unterhalb der Plancha ein und beachten Sie die Polung (+ und -). (Siehe Abbildung 1)

Abbildung 1: Einlegen der Batterie

EINSATZORT

Dieses Gerät muss im Freien auf einer horizontalen, nicht brennbaren und hitzebeständigen Fläche verwendet werden (z. B. feuerfester Gasspülstein, Fliesen, Edelstahl...), im Umkreis von 0,50 m des Geräts darf sich kein brennbares Material befinden.

GASANSCHLUSS

Wir empfehlen Flaschen mit 6 bis 13 kg handelsüblichem Butan- oder Propangas sowie den entsprechenden Druckminderer. Die verwendete und mit dem Druckminderer ausgestattete Gasflasche darf maximal 615 mm hoch und 310 mm breit sein. Wenn die Gasflasche in einen Wagen gestellt wird, darf sie höchstens 400 mm hoch und 310 mm breit sein.

Für Butangas: Verwendung eines festen normalisierten Druckminderers (NF EN 12864) 28 mbar.

Für Propangas: Verwendung eines festen normalisierten Druckminderers (NF EN 12864) 37 mbar.

Der Anschluss des Geräts an die Gasflasche (Butan oder Propan) erfolgt mit einem flexiblen Metallschlauch mit mechanischem Endstück NF D 36125 (unbeschränkte Nutzungsdauer) mit einem flexiblen Gummischlauch mit mechanischem Endstück NF D 36112 (Nutzungsdauer 10 Jahre) und einer Länge von höchstens 1,5 Meter. Der Zustand des Gasschlauchs muss regelmäßig überprüft und im Falle von Rissen oder Verschleiß ausgetauscht werden, ebenso muss er bei Erreichen des auf dem Schlauch angegebenen Ablaufdatums ausgetauscht werden.

Die Plancha muss am Anschluss G1/2 angeschlossen werden, der sich an der rechten Seite des Geräts befindet. Nach dem Anschluss des Schlauchs der Plancha ist der Druckminderer entsprechend den mit dem Schlauch und dem Druckminderer gelieferten Anweisungen am Schlauch und dann an der Flasche anzuschließen.

Sollten Sie feststellen, dass Gas entweicht, so ist der Hahn der Gasflasche zu schließen und die Anschlüsse sind zu überprüfen, dann ist ein Dichtheitstest durchzuführen.

Wenn weiterhin Gas entweicht oder von einem anderen Teil leckt, wenden Sie sich an den Hersteller.

Niemals ein undichtes Gerät verwenden.

Der Austausch der Gasflasche erfolgt unter Beachtung der folgenden Vorschriften:

Der Austausch darf nur im Außenbereich und fern von Zünd- oder Wärmequelle entfernt stattfinden.
▶ Warten Sie, bis das Gerät vollständig abgekühlt ist.
Achten Sie vor dem Austausch der Gasflasche darauf, dass der Hahn vollständig geschlossen ist.

VOR DER INBETRIEBNAHME

Achten Sie darauf:

▶ dass keine Lecks vorhanden sind
dass der flexible Metallschlauch oder Gummischlauch nicht mit Teilen des Geräts in Berührung kommt, die heiß werden, und dass er in seiner gesamten Länge sichtbar (vom Gerät bis zur Flasche) und leicht zugänglich ist.

ANZÜNDEN DES KONTAKTGRILLS „PLANCHA“

Jeder Brenner wird mit einem Hahn mit Bedienungshebel und einer Zündtaste gesteuert.

Der Bedienungshebel enthält ein Symbol, (1) das auf den Zustand des Hahns hinweist.

1. Öffnen Sie den Hahn der Gasflasche, betätigen Sie die Rückstelltaste des festen Druckminderers.
2. Drücken und drehen Sie den Bedienungshebel auf vollen Durchsatz (großer Kreis) und drücken Sie gleichzeitig auf die Zündtaste.
3. Visuelle Kontrolle der Zündung durch die Öffnung unter dem Kochfeld.
4. Dieses Verfahren gilt für jeden Brenner.
5. Nun kann die Flammhöhe durch Drehen der Bedienungshebel nach Belieben auf vollen Durchsatz (großer Kreis) oder reduzierten Durchsatz (kleiner Kreis) eingestellt werden (Siehe Abbildung 2)
6. Um die Flamme zu löschen, stellen Sie die Bedienungshebel auf das Symbol Schließen (○) und schließen dann den Hahn der Gasflasche.

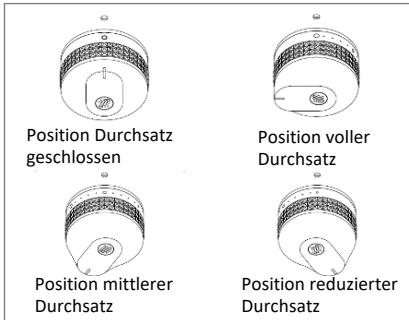

Position Durchsatz geschlossen Position voller Durchsatz Position mittlerer Durchsatz Position reduzierter Durchsatz

Abbildung 2: Einstellung des Bedienungshebels

Hinweis:

Eine Flamme (langes Streichholz oder langes Feuerzeug) kann im Falle einer Störung des Zünders verwendet werden. Führen Sie dazu die Flamme auf Höhe des Brenners zwischen dem Gestell der Plancha und dem Kochfeld hindurch und zünden Sie wie oben beschrieben. Wiederholen Sie diesen Vorgang bei jedem Brenner.

VERWENDUNG

HINWEIS: Es wird empfohlen, die Plancha bei der ersten Verwendung 10 Minuten leer und bei mittlerem Durchsatz zu betreiben. Möglicherweise wird für kurze Zeit ein leichter Geruch von Ihrem Gerät abgesondert.

Heizen Sie Ihr Gerät vor dem Kochen 10 Minuten vor.

Um den Bratensaft Ihrer Lebensmittel aufzufangen, halten Sie einen Topf in das zu diesem Zweck auf der linken Seite der Plancha vorgesehene Gehäuse.

REINIGUNG UND PFLEGE

Bei der Reinigung bleibt die Platte auf dem Gestell der Plancha. Eine Minute ist für die Reinigung des Kochfelds ausreichend. Die Reinigung erfolgt bei ausgeschalteter Plancha; die Platte sollte jedoch noch warm sein. Sollte dies nicht der Fall sein, so muss der Brenner einige Minuten eingeschaltet werden. Schaben Sie die gröbsten Rückstände mit einem Edelstahlschaber ab. Geben Sie etwas Wasser auf die Platte und reiben Sie mit Edelstahlwolle. Wiederholen, bis die Platte sauber ist. Dann wird diese mit einem Küchenpapier abgerieben.

Vorsicht beim Aufnahmevermögen der Auffangschale: denken Sie daran, diese regelmäßig zu leeren. Verwenden Sie

Schutzhandschuhe, wenn die Schale noch heiß ist.

Unser Anleitungsvideo finden Sie in unserem YouTube-Kan

ACHTUNG: Die Eiswürfelmethode ist verboten. Sie kann einen Temperaturschock hervorrufen, der die Platte beschädigen könnte (z. B. Splittern der Emaille-Beschichtung).

Wenn das Gerät über einen längeren Zeitraum nicht verwendet wird, prüfen und reinigen Sie gegebenenfalls mit Druckluft, die Brenner und Luftöffnungen (Venturi), um eventuelle Rückstände zu entfernen(Unreinheiten, Insektennester, Spinnennetze ...)

AUFBEWAHRUNG

Bewahren Sie Ihre Plancha an einem Ort auf, der vor Feuchtigkeit und Staub geschützt ist und an dem sie nicht beschädigt werden kann. Trennen Sie die Gasflasche vor dem Verstauen Ihrer Plancha und bewahren Sie sie an einem trockenen, gut belüfteten Ort fern von jeglichen Wärmequellen auf.

EIGENSCHAFTEN

Bestimmungsland:	Kategorie:
FR - BE - CH - ES - GB - IT - PT-LU	I_3+(28-30/37)
DK - NL - IT	I_3B/P 30

Plancha 2 Brenner					Q_n = 5,6 kW		408 g/Std. mit G30 (Butan)400 g/Std. mit G31 (Propan)
Brenner	Nenndurchsatz ( Q_n )	Gas	Druck (mbar)	Markierung auf Einspritzdüse		Durchsatz (g/Std)	CE CE 1312
Links	2,8 kW	(G30) Butan	28-30	84		204	1312CT6343
Rechts	2,8 kW	(G31) Propan	37			200

GARANTIEN

Für das Gerät gelten die folgenden gewerblichen Gewährleistungen: lemarquier.com

Unsere Kundendienstordnung ist online auf unserer Website verfügbar: lemarquier.com

Jedes Gerät wird in jeder Herstellungsphase kontrolliert.

Sollten Sie Anomalien feststellen, muss sichergestellt werden, dass die Vorgaben der Anleitung strikt beachtet wurden. Insbesondere, dass der verwendete Druckregler der für Ihre Gasflasche vorgesehene ist.

Die Nichtbeachtung der Anwendungsregeln kann zu einer Beschädigung Ihres Geräts führen.

Das Gerät darf nicht verändert werden.

Jede Änderung des Geräts kann gefährlich sein.

Im Falle einer Störung oder eines beschädigten Teils wenden Sie sich bitte an unseren Kundendienst.

E-Mail: [e-mail]

Abmessungen des Plancha-Geräts (in cm)

	LÄNGE	61
	TIEFE	49
	HÖHE	27

Beschreibung der Draufsicht des Plancha-Geräts

Gasanschluss Piezo-Zünder Bedienungshebel Bedienungshebel Ausguss für Saft
