GEBRUIKSAANWIJZING LE20S81BX SAMSUNG

Voorzorgsmaatregelen bij weergave van stilstaand beeld Stilstaande beelden kunnen permanente schade aan uw TV-scherm toebrengen. • Laat niet langer dan 2 uur een stilstaand beeld op het LCD-scherm staan, dat kan namelijk beeldretentie veroorzaken. Beeldretentie wordt ook wel inbranden genoemd. Verlaag bij de weergave van een stilstaand beeld de helderheid en het contrast om beeldretentie te voorkomen. • Als u gedurende langere tijd naar uw LCD-TV kijkt terwijl het beeld in 4:3-formaat wordt weergegeven, kunnen aan de linker- en rechterkant en in het midden van het scherm randen achterblijven. Dit wordt veroorzaakt door de verschillen in lichtemissie op het scherm. Het afspelen van een dvd of een computerspel kan hetzelfde effect hebben. Schade ontstaan door het bovengenoemde effect valt niet onder de garantie. • Het gedurende langere tijd weergeven van stilstaande beelden van dvd’s of computerspellen kan (gedeeltelijke) scherminbranding tot gevolg hebben. Om dit te voorkomen kunt u tijdens het weergeven van stilstaande beelden de helderheid en het contrast verminderen.

TELETEKSTFUNCTIE GEBRUIKEN  Teletekstdecoder17  Teletekstinformatie weergeven17  Specifieke teletekstpagina selecteren18  Fastext gebruiken om een teletekstpagina te selecteren18  Teletekstpagina’s opslaan18

 Lijst met onderdelen2  De voet installeren2  De muurbevestiging installeren2  Overzicht van het bedieningspaneel3  Overzicht van het aansluitpaneel4  Overzicht van de afstandsbediening5  Batterijen in de afstandsbediening plaatsen6  In - en uitschakelen6  Televisie in standby-modus zetten6  Plug & Play6

PC INSTELLEN  Uw software installeren (gebaseerd op Windows XP) 19  Weergavemodus19  De PC selecteren20

TIPS VOOR GEBRUIK BEELD INSTELLEN  De beeldstandaard aanpassen 11  Aangepast beeld instellen 11  De kleurtint wijzigen12  De kleurinstelling aanpassen12

 Problemen oplossen: voordat u contact opneemt met de technische dienst21  Technische specificaties en milieu . 21

GELUID INSTELLEN  De geluidsstandaard wijzigen13  Het volume automatisch aanpassen13  De hoofdtelefoon aansluiten13

TIJD INSTELLEN  De huidige tijd instellen en weergeven14  Standby-klok instellen14  De televisie automatisch aan uitschakelen 15

Opmerking Knop Eenmaal drukken

BN68-1177N-Dut-0822.indd 1

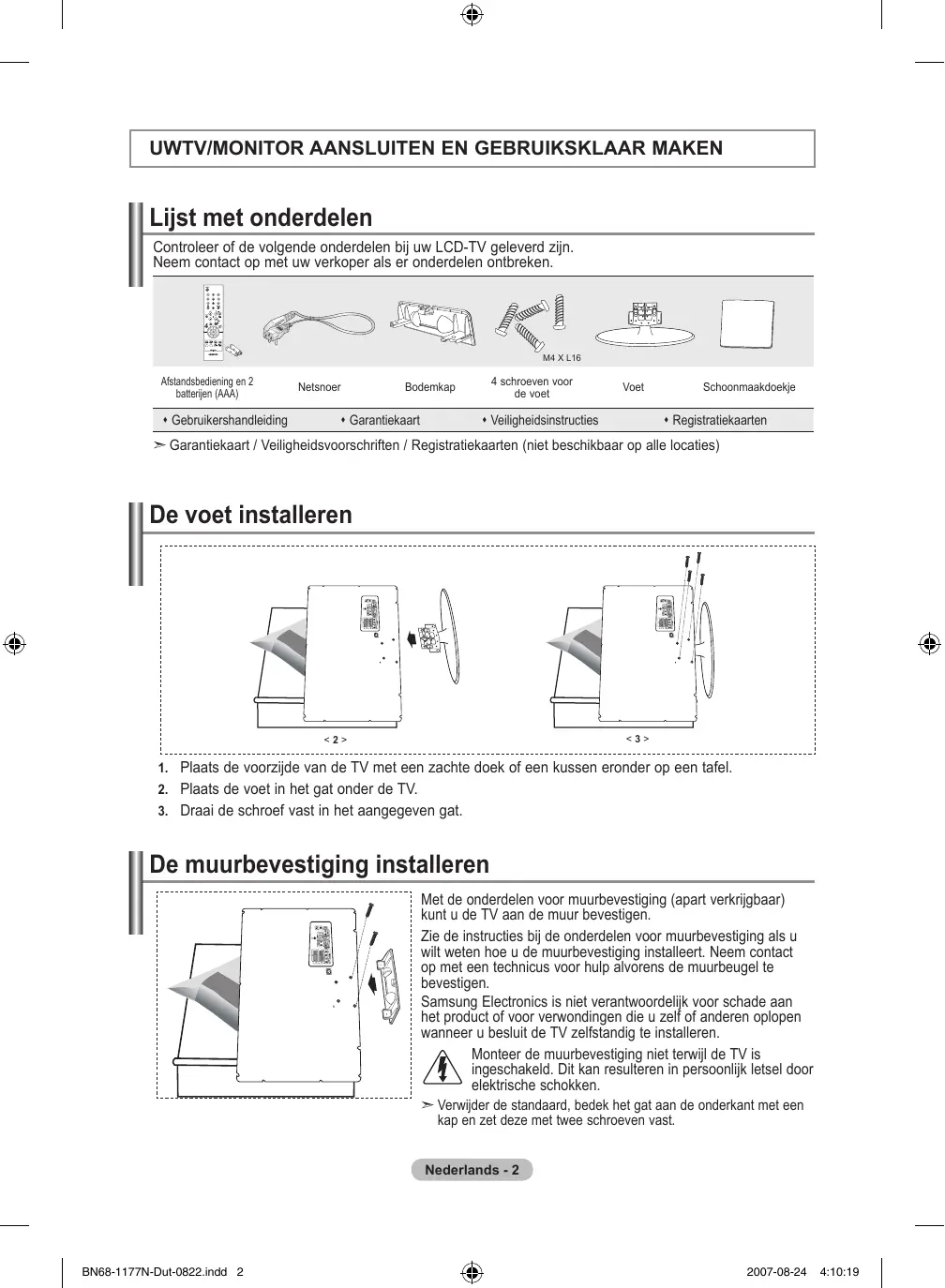

UWTV/MONITOR AANSLUITEN EN GEBRUIKSKLAAR MAKEN Lijst met onderdelen Controleer of de volgende onderdelen bij uw LCD-TV geleverd zijn. Neem contact op met uw verkoper als er onderdelen ontbreken.

Afstandsbediening en 2 batterijen (AAA)

 Gebruikershandleiding

4 schroeven voor de voet

 Veiligheidsinstructies

 Registratiekaarten

➣ Garantiekaart / Veiligheidsvoorschriften / Registratiekaarten (niet beschikbaar op alle locaties)

1. Plaats de voorzijde van de TV met een zachte doek of een kussen eronder op een tafel. 2. Plaats de voet in het gat onder de TV. 3. Draai de schroef vast in het aangegeven gat.

De muurbevestiging installeren Met de onderdelen voor muurbevestiging (apart verkrijgbaar) kunt u de TV aan de muur bevestigen. Zie de instructies bij de onderdelen voor muurbevestiging als u wilt weten hoe u de muurbevestiging installeert. Neem contact op met een technicus voor hulp alvorens de muurbeugel te bevestigen. Samsung Electronics is niet verantwoordelijk voor schade aan het product of voor verwondingen die u zelf of anderen oplopen wanneer u besluit de TV zelfstandig te installeren. Monteer de muurbevestiging niet terwijl de TV is ingeschakeld. Dit kan resulteren in persoonlijk letsel door elektrische schokken. ➣ Verwijder de standaard, bedek het gat aan de onderkant met een kap en zet deze met twee schroeven vast. Nederlands -

BN68-1177N-Dut-0822.indd 2

2007-08-24 � 4:10:19

Overzicht van het bedieningspaneel

➣ De kleur en vormgeving van het product kunnen afhankelijk van het model variëren.

1 SOURCE 4 Schakelen tussen alle beschikbare ingangsbronnen Druk op de afstandsbediening om van kanaal (TV - Ext. - AV - S-Video - PC). Gebruik deze knop te veranderen. Gebruik de knoppen in het schermmenu zoals u de knop ENTER in het schermmenu zoals u de knoppen ▲ en ▼ gebruikt op de afstandsbediening. gebruikt op de afstandsbediening. (Zonder de afstandsbediening kunt u de TV inschakelen door 2 MENU de kanaaltoetsen in te drukken.) Druk op de toets om op uw scherm het menu met de functies van uw televisie te bekijken. 5 Luidsprekers 3 Hiermee kunt u het volume verlagen of verhogen. Gebruik de knoppen in het schermmenu zoals u de knoppene ◄ en ► gebruikt op de afstandsbediening.

ruk op de toets om de televisie aan en uit te zetten. D Controlelampje stroom Knippert en gaat uit als de stroom ingeschakeld is en licht op bij de modus stand-by. Sensor voor de afstandsbediening

Richt de afstandsbediening op dit punt op de TV.

BN68-1177N-Dut-0822.indd 3

Overzicht van het aansluitpaneel ➣ De kleur en vormgeving van het product kunnen afhankelijk van het model variëren.

Wanneer u een extern apparaat aansluit op de tv moet het toestel zijn uitgeschakeld. Z org bij het aansluiten van een externe aansluiting dat de kleuren van de aansluiting en de kabel overeenkomen.

1 Aansluiten op antenne of kabeltelevisienetwerk (afhankelijk van het model) Voor de juiste weergave van tv-kanalen moet het toestel een signaal ontvangen via een van de volgende bronnen: - Een buitenantenne / Een kabeltelevisienetwerk / Een satellietnetwerk 3 Externe Audio/Video-apparatuur aansluiten - Sluit een RCA- (optioneel) of S-VIDEO-kabel (optioneel) aan op de externe audio- of videoapparatuur, zoals een videorecorder, DVD-speler of camcorder. - Sluit de stereo-audiokabel (optioneel) aan op “R - AUDIO - L” aan de achterkant van uw toestel en de andere uiteinden op de corresponderende uitgangen van het A/V-apparaat. -O p de hoofdtelefoonuitgang (2) aan de achterzijde van de TV kunt u een hoofdtelefoon aansluiten. Wanneer de hoofdtelefoon is aangesloten, worden de ingebouwde luidsprekers uitgeschakeld. 4 Een Set-Top Box, videorecorder of dvd-speler aansluiten -S luit de VCR- of DVD- SCART-kabel (optioneel) aan op de SCART-aansluiting van de videorecorder of dvd-speler. -A ls u zowel de Set-Top Box en de videorecorder (of dvd-speler) tegelijk wenst aan te sluiten, sluit u eerst de Set-Top Box op de videorecorder (of dvd-speler) aan en vervolgens de videorecorder (of dvd) op uw tv/monitor. 5 Computer aansluiten - Sluit de ene uitgang van de D-Sub-kabel (optioneel) aan op “PC IN (PC)” aan de achterzijde van uw set en sluit de andere uitgang van de kabel aan op de videokaart van uw computer. - Sluit de stereo-audiokabel (optioneel) aan op “PC IN (AUDIO)” aan de achterzijde van uw tv/ monitor en het andere uiteinde op “Audio Out” van de geluidskaart van uw computer. 6 Kensington-slot - Het Kensington-slot (optioneel) is een vergrendeling waarmee u het systeem fysiek kunt vastzetten voor gebruik in het openbaar. - Als u een slot wilt gebruiken neemt u contact op met de dealer bij wie u de tv hebt aangeschaft. - De plaats van het Kensington-slot kan variëren afhankelijk van het model. Nederlands -

BN68-1177N-Dut-0822.indd 4

2007-08-24 � 4:10:21

Overzicht van de afstandsbediening 1 Standby-toets voor de televisie

2 Nummertoetsen voor directe kanaalkeuze

3 Teletekst Vasthouden

3 Kanaal kiezen met één/twee cijfers

6 Verlaat het teletekstscherm 8 Teletekst sub-pagina

6 SSelecteer direct de TV-modus

9 Teletekst display/ teletekstinformatie en normale uitzending tegelijk op scherm

7 Geeft het hoofdmenu weer

0 Onderwerp Fastext selecteren

8 Geluidseffect-keuze

@ P : Teletekst volgende pagina P : Teletekst vorige pagina

5 Geluid tijdelijk uitzetten

! Vorig kanaal @ P : Volgend kanaal P : Vorig kanaal # Invoer video selecteren $ Beeldinstellingen weergeven % Het schermmenu afsluiten

# Teletekstmodus selecteren (LIST/FLOF) $ Teletekst weergeven & Teletekst opslaan * Teletekstformaat selecteren

^ Muisaanwijzer in het menu bedienen & Automatisch uitschakelen ( Beeldstandaard selecteren ) Geluidmodus-keuze

➣ Fel licht kan de werking van de afstandsbediening beïnvloeden. ➣ Zie de overige instructies voor meer informatie.

BN68-1177N-Dut-0822.indd 5

2007-08-24 � 4:10:21

Batterijen in de afstandsbediening plaatsen 1. Verwijder het klepje. 2. Plaats twee AAA batterijen.

➣ Zorg ervoor dat de “+” en “-” uiteinden van de batterijen overeenkomen met de afbeelding in het vakje.

3. Plaats het klepje weer terug.

➣ Verwijder de batterijen en bewaar ze op een koele, droge plaats, indien u de afstandsbediening langere tijd niet gebruikt. De maximale werkingsafstand tussen de TV en afstandsbediening bedraagt circa 7 meter. (Bij een normaal gebruik van de TV gaan de batterijen ongeveer een jaar mee.)

➣ Als de afstandsbediening niet werkt, controleert u het volgende: 1. Is de stroom van de televisie ingeschakeld? 2. Hebt u de plus- en minpolen van de batterijen verwisseld? 3. Zijn de batterijen leeg? 4. Is er een stroomonderbreking of is het netsnoer niet aangesloten? 5. Schijnt er speciaal fluorescerend licht of neonlicht in de buurt?

In - en uitschakelen Het netsnoer is bevestigd aan de achterzijde van de tv/monitor. 1. Steek de stekker in een geschikt stopcontact. ➣ Het stand-bylampje op het voorpaneel gaat branden.

-toets aan de voorzijde van de TV.

➣ Het programma waar u het laatst naar hebt gekeken, wordt automatisch opnieuw geselecteerd.

3. Druk op de cijfertoetsen (0~9) of de toets kanaal omhoog/omlaag ( / ) op de afstandsbediening of op de toets op het rechterpaneel. ➣ Wanneer u de TV de eerste keer inschakelt, wordt u gevraagd de taal te kiezen waarin de menu’s moeten worden weergegeven.

4. Druk nogmaals op POWER

om het toestel uit te schakelen.

Televisie in standby-modus zetten U kunt de TV in de stand-by stand zetten ter vermindering van het energieverbruik. De stand-by stand kan handig zijn als u tijdelijk wilt stoppen met kijken (tijdens het eten bijvoorbeeld). 1. Druk op de POWER toets van de afstandsbediening. ➣ Het beeld wordt uitgeschakeld en aan de voorzijde van de TV gaat het rode stand-bylampje branden.

2. D ruk nogmaals op de POWER , op een cijfertoets (0~9) of de programmatoets/P-toets ( / om de tv/monitor weer aan te zetten.

➣ Laat de TV niet gedurende langere tijd in de standby-stand staan (zoals tijdens vakanties en dergelijke). U kunt het beste de stekker uit het stopcontact halen en de antenne ontkoppelen.

Wanneer de tv voor het eerst wordt ingeschakeld, worden automatisch enkele basisinstellingen na elkaar uitgevoerd. De volgende instellingen zijn beschikbaar. 1. D ruk op de POWER toets van de afstandsbediening. Het bericht “Start Plug & Play” wordt weergegeven met “OK” geselecteerd. Druk op� ENTER . 2. K ies de juiste taal door op de ▲ of ▼ toets te drukken. Druk op ENTER om uw keuze te bevestigen. 3. H et bericht “Antenne-ingang controleren” wordt weergegeven. Druk op “OK”. Druk op ENTER . ➣ Controleer of de antennekabel goed is aangesloten. Nederlands -

BN68-1177N-Dut-0822.indd 6

2007-08-24 � 4:10:23

4. Kies de juiste land door op de ▲ of ▼ toets te drukken. Druk op ENTER om uw keuze te bevestigen. 5. H et menu “Automatisch opslaan” wordt weergegeven door “Start” te kiezen. Druk op ENTER .

➣ Het zoeken naar een kanaal start en stopt automatisch. Nadat alle beschikbare kanalen zijn opgeslagen, wordt het menu “Klok instellen” weergegeven. ➣ Druk op ieder gewenst moment op de toets ENTER om het opslaan te onderbreken.

6. D ruk op ENTER . Selecteer “Uur” of “min” door te drukken op de ◄ of ► toets. Stel “Uur” of “min” in door te drukken op de ▲ of ▼ toets.

➣ U kunt de uren en minuten ook rechtstreeks met de cijfertoetsen op de afstandsbediening instellen.

7. Druk op ENTER om uw instelling te bevestigen. Het bericht “Veel kijkplezier” verschijnt.

♦ Taalkeuze: Selecteer uw taal. ♦ Land: Selecteer uw land. ♦ Automatisch opslaan: Z oekt automatisch naar beschikbare kanalen in het lokale gebied en slaat deze op. ♦ Klok instellen: S telt de TV-klok in op de lokale tijd.

Instellingen Tijd Plug & Play Taalkeuze : Nederlands Blauw scherm : Uit

Als u deze functie wilt herstellen... 1. Druk op de toets MENU voor weergave van het menu. Druk op de ▲ of ▼ toets om “Instellingen” te selecteren en druk vervolgens op ENTER . 2. Druk op de ▲ of ▼ toets om “Plug & Play” te selecteren en druk vervolgens op ENTER . 3. Het bericht “Plug & Play starten” wordt weergegeven. (Zie pagina 6)

KANALEN INSTELLEN Kanalen automatisch opslaan Land België Frankrijk Duitsland Italië Nederland Spanje Zweden Zwitserland

U kunt zoeken naar de beschikbare frequenties (deze zijn afhankelijk van het land waar u woont). Automatisch toegewezen programmanummers komen mogelijk niet overeen met de feitelijke of gewenste programmanummers. U kunt nummers echter handmatig rangschikken en ongewenste kanalen wissen. 1. Druk op de toets MENU voor weergave van het menu. Druk op de ▲ of ▼ toets om “Kanaal” te selecteren en druk vervolgens op ENTER . 2. Druk nogmaals op de toets ENTER om “Land” te selecteren. 3. Kies de juiste land door op de ▲ of ▼ toets te drukken. Druk op ENTER om uw keuze te bevestigen. 4. Druk op de ▲ of ▼ toets om “Automatisch opslaan” te selecteren en druk vervolgens op ENTER . 5. �������������������������� Druk nogmaals op de toets� ENTER om ������������������������� “Start” te selecteren�. ➣ Het toestel slaat nu alle beschikbare kanalen op.

➣ U kunt altijd op de toets ENTER drukken om te stoppen met het opslaan van kanalen en terug te keren naar het menu “Kanaal”.

6. Nadat alle beschikbare kanalen zijn opgeslagen verschijnt het menu “Sorteren”. (Zie pagina 9) Nederlands -

BN68-1177N-Dut-0822.indd 7

U kunt maximaal 100 tv-kanalen opslaan, waaronder kanalen die via kabelnetwerken worden ontvangen. Bij het handmatig opslaan van kanalen kunt u het volgende kiezen:

1. 2. 3. 4. 5. 6. 7. 8.

Of u een gevonden kanaal al dan niet opslaat. Welke programmanummers u aan de opgeslagen kanalen toewijst. Druk op de toets MENU voor weergave van het menu. Druk op de ▲ of ▼ toets om “Kanaal” te selecteren en druk vervolgens op ENTER . Druk op de ▲ of ▼ toets om “Handm. opslaan” te selecteren en druk vervolgens op ENTER . Druk nogmaals op de toets ENTER om “Programma” te selecteren. Om een programmanummer aan een kanaal te koppelen, zoekt u met de . ▲ of ▼ toets het juiste nummer en vervolgens drukt u op ENTER Druk op de ▲ of ▼ toets om “Kleursysteem” te selecteren en . druk vervolgens op ENTER Selecteer de standaardkleur die u wilt door op de ▲ of ▼ toets te blijven te drukken. drukken en vervolgens op ENTER Druk op de ▲ of ▼ toets om “Geluidssysteem” te selecteren en druk vervolgens op ENTER . Selecteer het gewenste standaardgeluid door op de ▲ of ▼ toets te blijven drukken en vervolgens op ENTER te drukken. ➣

Als er geen geluid is of als het geluid vervormd is, selecteert u nogmaals de gewenste geluidsstandaard.

9. A ls u het nummer weet van het kanaal dat u wilt opslaan, drukt u op de toets ▲ of ▼ om “Kanaal” te selecteren. Druk op de toets ENTER . Selecteer C (Antenne) of S (kabel) door te drukken op de toets ▲ of ▼. Druk op de ► toets om een kanaal te selecteren. Selecteer het gewenste nummer door op ▲ of ▼ te drukken en aansluitend op ENTER . ➣ Kanaalmodus: P (Programmamodus),

C (Antennemodus), S (Kabelkanaal) ➣ U kunt ook een kanaalnummer instellen met de cijfertoetsen op de afstandsbediening.

10. Als u de kanaalnummers niet weet, drukt u op de toets ▲ of ▼ om . Zoek met behulp van “Zoeken” te selecteren. Druk op de knop ENTER de toets ▲ of ▼ en druk daarna op de knop ENTER . 11. Druk op de ▲ of ▼ toets om “Opslaan” te selecteren en druk vervolgens op ENTER . Druk op de ▲ of ▼ toets om “OK” te selecteren en druk vervolgens op ENTER . 12. Herhaal de stappen 3 em 11 voor elk kanaal dat u wilt opslaan. ♦ Programma: Hiermee selecteert u een programmanummer voor het kanaal. ♦ Kleursysteem: Hiermee stelt u het kleurenondersteun ingssysteem in. ♦ Geluidssysteem: Hiermee stelt u het geluidsondersteun ingssysteem in. ♦ Kanaal: Hiermee selecteert u een kanaal. ♦ Zoeken: Hiermee zoekt u naar de frequentie van het kanaal. ♦ Opslaan: Hiermee slaat u de instellingen op.

BN68-1177N-Dut-0822.indd 8

Kanalen wijzigen Toevoegen/Wissen

Niet in geheugen Toevoegen

U kunt kanalen naar keuze uit de scanbewerking weglaten. Wanneer u door de opgeslagen kanalen scant, worden die kanalen overgeslagen en niet weergegeven. Alle kanalen die u niet wilt overslaan, worden tijdens het scannen weergegeven. 1. Met de numerieke toetsen kunt u het kanaal selecteren dat u wilt toevoegen of verwijderen. 2. Druk op de toets MENU voor weergave van het menu. Druk op de ▲ of ▼ toets om “Kanaal” te selecteren en druk vervolgens op ENTER . 3. Druk op de ▲ of ▼ toets om “Toevoegen/Wissen” te selecteren en druk vervolgens op ENTER . 4. Door herhaaldelijk op de toets ENTER te drukken, schakelt u tussen de functies toevoegen en verwijderen van een kanaa. 5. Druk op de toetsen P of P om naar het gewenste kanaal te schakelen en herhaal de bovenstaande handelingen. 6. Druk op de toets EXIT om af te sluiten. ➣ U kunt elk kanaal (ook gewiste kanalen) bekijken met behulp van de numerieke toetsen op de afstandsbediening.

Opgeslagen kanalen sorteren Sorteren Van Tot Opslaan

U kunt de nummers van twee kanalen uitwisselen om: e numerieke volgorde waarin de kanalen automatisch D werden opgeslagen, te wijzigen.

emakkelijk te onthouden nummers toe te kennen aan de G kanalen die u het vaakst bekijkt. 1. Druk op de toets MENU voor weergave van het menu. Druk op de ▲ of ▼ toets om “Kanaal” te selecteren en druk vervolgens op ENTER . 2. Druk op de ▲ of ▼ btoets om “Sorteren” te selecteren en druk vervolgens op ENTER . 3. Druk nogmaals op de toets ENTER om “Van” te selecteren. Druk op de knop ▲ of ▼ totdat het kanaalnummer dat u wilt wijzigen verschijnt. Druk op ENTER . 4. Druk op de ▲ of ▼ toets om “Tot” te selecteren en druk vervolgens op ENTER . Druk op de knop ▲ of ▼ totdat het nieuwe kanaalnummer dat u wilt toewijzen verschijnt. Druk op ENTER . 5. Druk op de ▲ of ▼ toets om “Opslaan” te selecteren en druk vervolgens op ENTER . Druk op de ▲ of ▼ toets om “OK” te selecteren en druk vervolgens op ENTER . ➣ Het geselecteerde kanaal is verwisseld met het kanaal dat voorheen onder het gekozen nummer was opgeslagen.

6. Herhaal stap 3 en 5 als u nog een kanaal wilt sorteren. 7. Druk op de toets EXIT om af te sluiten.

Kanalen krijgen automatisch een naam toegewezen wanneer kanaalinformatie wordt uitgezonden. U kunt deze naam wijzigen en nieuwe Naam toewijzen. 1. Druk op de toets MENU voor weergave van het menu. Druk op de ▲ of ▼ toets om “Kanaal” te selecteren en druk vervolgens op ENTER . 2. Druk op de ▲ of ▼ toets om “Naam” te selecteren en druk vervolgens op ENTER . 3. Indien van toepassing selecteert u het kanaal waaraan u een nieuwe naam wilt geven door te drukken op de ▲ of ▼ btoets. Druk op ENTER . 4. Als U... Dan... Een letter, cijfer of symbool wilt selecteren

Druk op de toets ▲ of ▼

Naar de volgende letter wilt gaan

Naar de vorige letter wilt gaan

De naam wilt bevestigen

➣ De beschikbare tekens zijn : Letters van het alfabet (A~Z)

Cijfers (0~9) Speciale tekens ( -, space)

5. Herhaal de stappen 3 en 4 voor elk kanaal waaraan u een nieuwe naam wenst te geven. 6. Druk op de toets EXIT om af te sluiten.

Kanalen fijn afstemmen Fijnafstemming P1

U kunt kanalen handmatig nauwkeurig instellen voor een optimale ontvangst. 1. Gebruik de cijfertoetsen om direct het kanaal te selecteren dat u fijner wilt instellen. 2. Druk op de toets MENU voor weergave van het menu. Druk op de ▲ of ▼ toets om “Kanaal” te selecteren en druk vervolgens op ENTER . 3. Druk op de ▲ of ▼ toets om “Fijnafstemming” te selecteren en druk vervolgens op ENTER . 4. Druk op ◄ of ► om de fijninstelling aan te passen. Druk op ENTER . 5. Druk op de toets EXIT om af te sluiten. ➣ Ingestelde en opgeslagen kanalen zijn herkenbaar aan een asterisk “ * “ rechts naast het kanaalnummer in het kanalenoverzicht en het kanaalnummer wordt rood. ➣ Als u de fijnafstemming wilt herstellen, selecteert u “Reset” door op de toets ▲ of ▼ Druk vervolgens op de toets ENTER .

BN68-1177N-Dut-0822.indd 10

BEELD INSTELLEN De beeldstandaard aanpassen Modus Dynamisch Standaard Film Aangepast

U kunt ook met behulp

van de toets P.MODE op de afstandsbediening een beeldinstelling selecteren.

U kunt het beeld selecteren dat het best overeenkomt met uw wensen. 1. Druk op de toets MENU voor weergave van het menu. Druk op de ▲ of ▼ toets om “Beeld” te selecteren en druk vervolgens op ENTER . 2. Druk nogmaals op de toets ENTER om “Modus” te selecteren. 3. Druk op de toets ▲ of ▼ om het gewenste beeldeffect te selecteren. Druk op ENTER . 4. Druk op de toets EXIT om af te sluiten.  Dynamisch: Stelt het beeld in op hoge-definitie voor in een lichte ruimte.  Standaard: Stelt het beeld in voor optimale weergave in een normale omgeving.  Film: Stelt het beeld in voor een comfortabele weergave in een donkere ruimte. angepast: V oor weergave van uw favoriete beeldinstellingen. A (Zie “Aangepast beeld instellen”.) [PC-modus] musement: H igh brightness (Hoge helderheid) (voor het bekijken van A bewegende beelden zoals dvd of video-cd).  Internet: M edium brightness (Gemiddelde helderheid) (voor het werken met vers chillende soorten beelden, zoals tekst en grafische afbeeldingen).  Tekst: N ormal brightness (Normale helderheid) (voor documentatie of bestanden met veel tekst). A angepast: Voor weergave van uw favoriete beeldinstellingen.

➣ PC-modus “Amusement”, “Internet”, “Tekst”, “Aangepast”.

Aangepast beeld instellen Aangepast Contrast Helderheid Scherpte Kleur Tint G50

U kunt het beeldformaat selecteren dat het meest overeenkomt met uw wensen. 1. D ruk op de toets MENU voor weergave van het menu. Druk op de ▲ of ▼ toets om “Beeld” te selecteren en druk vervolgens op ENTER . 2. Druk op de ▲ of ▼ toets om “Aangepast” te selecteren en druk vervolgens op ENTER . 3. Druk op de toets ▲ of ▼ om een specifiek item te selecteren. Druk op ENTER . 4. Druk op de toets ◄ of ►om de waarde van een specifiek item te verhogen of verlagen. Druk op ENTER . 5. Druk op de toets EXIT om af te sluiten.  Contrast: H iermee kunt u de het verschil tussen licht en donker van objecten op de achtergrond aanpassen.  Helderheid: Hiermee past u de helderheid van het gehele scherm aan. iermee past u de randen van objecten aan, door ze scherper of  Scherpte: H vager te maken.  Kleur: Hiermee past u de kleuren aan door ze lichter of donkerder te maken. iermee past u de kleuren van objecten aan door ze roder  Tint(alleen NTSC): H of groener te maken voor een natuurlijk effect.

➣ Als u deze instellingen wijzigt, wordt de beeldmodus automatisch ingesteld op “Aangepast”. ➣ In de pc-modus kunt u alleen “Contrast”, “Helderheid” aanpassen. Nederlands - 11

BN68-1177N-Dut-0822.indd 11

2007-08-24 � 4:10:29

De kleurtint wijzigen Kleur tint Koel2 Koel1 Normaal Warm1 Warm2

U kunt de kleurtoon selecteren die u het prettigst vindt voor uw ogen. 1. Druk op de toets MENU voor weergave van het menu. Druk op de ▲ of ▼ toets om “Beeld” te selecteren en druk vervolgens op ENTER . 2. Druk op de ▲ of ▼ toets om “Kleur tint” te selecteren en druk vervolgens op ENTER . 3. Druk op de toets ▲ of ▼ om de gewenste kleurtoon te selecteren. Druk op ENTER . 4. Druk op de toets EXIT om af te sluiten. ♦ Koel2: M aakt de kleurtemperatuur blauwer dan het menu “Koel1”. ♦ Koel1: Maakt wit blauwachtig. ♦ Normaal: Houdt wit wit. ♦ Warm1: Maakt wit roodachtig. ♦ Warm2: Maakt de kleurtemperatuur roder dan het menu “Warm1”.

➣ PC-modus “Koel”, “Normaal”, “Warm”, “Aangepast”.

De kleurinstelling aanpassen Kleur Rood ( R ) 0 Groen (G) 19 Blauw (B) 50

De individuele kleurinstellingen voor R, G, B aanpassen. 1. Druk op de toets MENU om het menu weer te geven. Druk op ▲ of ▼ om “Beeld” te selecteren en druk vervolgens op ENTER . 2. Druk op ▲ of ▼ om “Kleur” te selecteren en druk vervolgens op ENTER . 3. Druk op de toets ▲ of ▼ om een bepaald item te selecteren. Druk op de toets ENTER . 4. Druk op de toets ◄ of ► om de waarde van een bepaald item te verhogen of verlagen. Druk op de toets ENTER . 5. Druk op de toets EXIT om het menu te verlaten. ➣ Alleen beschikbaar in de modus PC.

BN68-1177N-Dut-0822.indd 12

GELUID INSTELLEN De geluidsstandaard wijzigen Modus Standaard Spraak

U kunt het geluidseffect selecteren dat het best overeenkomt met de beelden die u bekijkt. 1. Druk op de toets MENU voor weergave van het menu. Druk op de ▲ of ▼ toets om “Geluid” te selecteren en druk vervolgens op ENTER . 2. Druk nogmaals op de toets ENTER om “Modus” te selecteren. 3. Druk op ▲ of ▼ om het gewenste geluidseffect te selecteren. Druk op ENTER . 4. Druk op de toets EXIT om af te sluiten.  Standaard: Selecteert de normale geluidsmodus.  Spraak: Legt meer nadruk op stemmen dan op andere geluiden.

U kunt deze opties ook instellen door eenvoudig op de S.MODE van de afstandsbediening te drukken.

Het volume automatisch aanpassen Geluid Modus Auto Volume

: Standaard  : Aan 

Elk zendstation heeft haar eigen signaalcondities waardoor het voor u niet handig is het volume in te moeten stellen zodra een kanaal is gewijzigd. Met deze functie kunt u automatisch het volume van het gewenste kanaal instellen door de geluidsuitvoer te verlagen wanneer het modulatiesignaal hoog is of door de geluidsoutput te verhogen wanneer het modulatiesignaal laag is. 1. Druk op de toets MENU voor weergave van het menu. Druk op de ▲ of ▼ toets om “Geluid” te selecteren en druk vervolgens op ENTER . 2. Druk op de ▲ of ▼ toets om “Auto Volume” te selecteren en druk vervolgens op ENTER . 3. Druk op de knop ▲ of ▼ om “Aan” of “Uit” te selecteren. Druk op ENTER . 4. Druk op de toets EXIT om af te sluiten.

De hoofdtelefoon aansluiten U kunt een hoofdtelefoon op de TV aansluiten als u naar een programma wilt kijken zonder de andere aanwezigen in de kamer te storen.

➣ Langdurig gebruik van een hoofdtelefoon met een hoog volume kan het gehoor beschadigen.

BN68-1177N-Dut-0822.indd 13

TIJD INSTELLEN De huidige tijd instellen en weergeven Klok instellen min

U kunt de klok van de TV zodanig instellen dat de huidige tijd wordt weergegeven wanneer u op de toets INFO drukt. U moet de tijd eveneens instellen als u gebruik wilt maken van de automatische aan/uit-timers. 1. Druk op de toets MENU voor weergave van het menu. Druk op de ▲ of ▼ toets om “Instellingen” te selecteren en druk vervolgens op ENTER . 2. Druk nogmaals op de toets ENTER om “Tijd” te selecteren. 3. Druk nogmaals op de toets ENTER om “Klok instellen” te selecteren. 4. Als u... Drukt u op... Ga naar “Uur” of “min”

5. Druk op de toets EXIT om af te sluiten.

➣ Als u de stroomkabel loskoppelt, dient u de klok opnieuw in te stellen. ➣ U kunt ook het uur of de minuten instellen met de numerieke toetsen op uw afstandsbediening.

Standby-klok instellen Tijd Klok instellen Slaaptimer Timer aan Timer uit

U kunt een tijdsduur tussen 30 en 180 minuten instellen waarna de TV automatisch uitschakelt. 1. Druk op de toets MENU voor weergave van het menu. Druk op de ▲ of ▼ toets om “Instellingen” te selecteren en druk vervolgens op ENTER . 2. Druk nogmaals op de toets ENTER om “Tijd” te selecteren. 3. Druk op de ▲ of ▼ toets om “Slaaptimer” te selecteren en druk vervolgens op ENTER . 4. Druk herhaaldelijk op de toets ▲ of ▼ tot de gewenste tijd wordt weergegeven. (Uit, 30, 60, 90, 120, 150, 180). Druk op ENTER . ➣ De TV schakelt automatisch over naar de standby-modus wanneer de timer 0 bereikt.

Druk herhaaldelijk op 5. Druk op de toets EXIT om af te sluiten. de knop SLEEP op de afstandsbediening totdat het juiste tijdsinterval verschijnt.

BN68-1177N-Dut-0822.indd 14

De televisie automatisch aan uitschakelen Timer aan

Automatisch wordt ingeschakeld en ingesteld op het door u gekozen kanaal en tijdstip. Automatisch wordt uitgeschakeld op het door u gekozen tijdstip. Druk op de toets MENU voor weergave van het menu. Druk op de ▲ of ▼ toets om “Instellingen” te selecteren en druk vervolgens op ENTER . Druk nogmaals op de toets ENTER om “Tijd” te selecteren. Druk op de ▲ of ▼ toets om “Timer aan” te selecteren en druk vervolgens op ENTER . Druk op de toets ▲ of ▼ om “Uur” in te stellen en druk vervolgens op de toets ► om door te gaan naar de volgende stap. Stel de andere items op dezelfde manier in. om het menu te verlaten. Druk wanneer u klaar bent op ENTER Druk op de ▲ of ▼ toets om “Timer uit” te selecteren en druk vervolgens op ENTER . Druk op de toets ▲ of ▼ om “Uur” in te stellen en druk vervolgens op de toets ► om door te gaan naar de volgende stap. Stel de andere items op dezelfde manier in. om het menu te verlaten. Druk wanneer u klaar bent op ENTER Druk op de toets EXIT om af te sluiten.

➣ Eerst stelt u de klok van de tv in. (zie “De huidige tijd instellen en weergeven” op pagina 14) ➣ U kunt het uur en de minuten ook instellen met de numerieke toetsen op uw afstandsbediening. ➣ De timers werken alleen als “Activering” is ingesteld op “Aan”.

VERSCHILLENDE FUNCTIES GEBRUIKEN Taal kiezen Taalkeuze English Deutsch Français Nederland Español Italiano Svenska Português

Wanneer u de TV/Monitor voor het eerst gebruikt, moet u de taal selecteren voor het weergeven van menu’s en aanwijzingen. 1. Druk op de toets MENU voor weergave van het menu. Druk op de ▲ of ▼ toets om “Instellingen” te selecteren en druk vervolgens op ENTER . 2. Druk op de ▲ of ▼ toets om “Taalkeuze” te selecteren en druk vervolgens op ENTER . 3. Selecteer een bepaalde taal door te blijven drukken op de ▲ of ▼ toets. Druk op ENTER . ➣ U kunt een keus maken uit een van 12 talen.

Blauwe schermmodus instellen Instellingen Tijd  Plug & Play  Taalkeuze : Nederland  Blauw scherm : Aan 

Als er geen signaal wordt ontvangen of het signaal is heel zwak, vervangt een blauw scherm automatisch de onrustige achtergrond van het beeld. Als u het slechtere beeld wilt blijven zien, dient u de modus “Blauw scherm” op “Uit” te zetten. 1. Druk op de toets MENU voor weergave van het menu. Druk op de ▲ of ▼ toets om “Instellingen” te selecteren en druk vervolgens op ENTER . 2. Druk op de ▲ of ▼ toets om “Blauw scherm” te selecteren en druk vervolgens op ENTER . 3. Druk op de knop ▲ of ▼om “Aan” of “Uit” te selecteren. Druk op ENTER . 4. Druk op de toets EXIT om af te sluiten.

De bron selecteren Bronlijst TV Ext. AV S-Video

U kunt kiezen tussen de externe bronnen die zijn aangesloten op de ingangen van de tv. 1. Druk op de toets MENU voor weergave van het menu. om “Invoer” te selecteren. Druk op de toets ENTER 2. Druk nogmaals op de toets ENTER om “Bronlijst” te selecteren. 3. Druk herhaaldelijk op de ▲ of ▼ toets om het gewenste apparaat te selecteren. Druk op ENTER .

Druk meermalen op de toets SOURCE om de gewenste ingangsbron te selecteren. De modus TV kan u selecteren door te drukken op de toets TV of op de toets P / op de afstandsbediening, maar niet door te drukken op de toets SOURCE.

De namen van de ingangsbron bewerken Naam wijzigen ---VCR DVD Kabel STB HD STB Satelliet STB AV-ontvanger DVD-speler

Geef het apparaat aangesloten op de ingangen een naam om de selectie van ingangsbron makkelijker te maken. 1. Druk op de toets MENU voor weergave van het menu. Druk op de toets ENTER om “Invoer” te selecteren. 2. Druk op de ▲ of ▼ toets om “Naam wijzigen” te selecteren en druk vervolgens op ENTER . 3. Druk op de toets ▲ of ▼ m naar de te bewerken ingangsbron te gaan. . Druk op ENTER 4. Druk op de toets ▲ of ▼ om het gewenste apparaat te selecteren. Druk op ENTER . 5. Druk op de toets EXIT om af te sluiten.

BN68-1177N-Dut-0822.indd 16

TELETEKSTFUNCTIE GEBRUIKEN Teletekstdecoder De meeste TV-kanalen bieden “teletekst” aan, ofwel pagina’s met schriftelijke informatie over zaken als: Tijden van tv-programma’s. Nieuws- en weerberichten. Sportuitslagen. Ondertiteling voor slechthorenden. Deze informatie is onderverdeeld in genummerde pagina’s (zie schema). Onderdeel

A Geselecteerd paginanummer.

B Aanduiding kanaal/zendstation.

C Huidig paginanummer of zoekstatus.

Teletekstinformatie weergeven U kunt de teletekstinformatie altijd weergeven, mits de signaalontvangst goed is. Anders: Kan informatie ontbreken.Kan informatie ontbreken. Worden sommige pagina’s mogelijk niet weergegeven. De teletekstmodus activeren en de inhoudspagina weergeven: 1. Selecteer met de toets P ( ) of P ( ) het kanaal waarop teletekst kan worden ontvangen. 2. Druk op de toets TTX/MIX ( ) om de teletekstmodus te activeren. ➣ De inhoudspagina verschijnt.Deze pagina kunt u altijd opnieuw weergeve door op de toets MENU ( ) te drukken.

3. Druk nogmaals op de toets TTX/MIX (

➣ De eigenlijke uitzending zal tegelijk met de teletekstpagina op het scherm worden weergegeven.

4. Druk nogmaals op de toets TV ( verlaten.

) om de teletekstmodus te

➣ Als er sprake is van gebroken letters bij het bekijken van tekst, controleer dan of de taal voor de tekst hetzelfde is als de taal in de modus voor het menu “Instellingen”. Als de talen verschillend zijn, selecteer dan dezelfde taal voor de tekst in het menu “Instellingen”.

BN68-1177N-Dut-0822.indd 17

Specifieke teletekstpagina selecteren Druk op de cijfertoetsen op de afstandsbediening om het paginanummer direct op te vragen: 1. Voer het op de inhoudspagina vermelde driecijferig paginanummer in door op de desbetreffende cijfertoetsen te drukken. 2. Als de geselecteerde pagina koppelingen naar subpagina’s bevat, worden de subpagina’s na elkaar weergegeven. U kunt het beeld op een bepaalde ( ). Druk nogmaals op ( ) om het pagina stilzetten door op stilzetten te annuleren. 3. Weergaveopties: Voor de weergave van...

Zowel teletekstinformatie als de normale uitzending

Verborgen tekst (zoals antwoorden op quizvragen)

Een subpagina, door een viercijferig paginanummer in te toetsen

De volgende pagina De vorige pagina

P P De vorige pagina  De bovenste helft van het scherm  De onderste helft van het scherm

( )  Eenmaal  Tweemaal

Fastext gebruiken om een teletekstpagina te selecteren De verschillende onderwerpen op de teletekstpagina’s hebben een kleurcodering, en kunnen geselecteerd worden door de gekleurde knoppen van de afstandsbediening in te drukken. 1. Druk op de toets TTX/MIX ( ) om de teletekstinhoudspagina weer te geven. 2. Druk op de gekleurde toets voor het gewenste onderwerp (de beschikbare onderwerpen worden weergegeven op de regel met statusinformatie). 3. Druk op de rode toets voor weergave van de vorige pagina. Druk op de groene toets voor weergave van de volgende pagina. 4. Druk nogmaals op de toets TV ( ) om de teletekstweergave te verlaten.

Teletekstpagina’s opslaan U kunt maximaal vier teletekstpagina’s opslaan om ze later op uw gemak te bekijken. 1. Selecteer de modus LIST met de toets SOURCE ( ). ➣ Met de toets SOURCE (

) kunt u schakelen tussen de standen voor

2. Druk op de gekleurde toets die overeenkomt met de pagina die u wilt vervangen. 3. Voer het nieuwe paginanummer in via de nummertoetsen. 4. Herhaal stappen 2 en 3 voor elke pagina die u wilt opslaan, waarbij u steeds een andere gekleurde toets gebruikt. 5. Druk op de toets SLEEP ( ) tot de desbetreffende blokken knipperen.

BN68-1177N-Dut-0822.indd 18

2007-08-24 � 4:10:37

PC INSTELLEN Uw software installeren (gebaseerd op Windows XP) Hieronder worden de weergave-instellingen van Windows voor een normale computer weergegeven. De weergaven op uw PC kunnen anders zijn, afhankelijk van uw Windows-versie en uw videokaart. Ook als uw weergaven anders zijn, kloppen de instellingsgegevens in grote lijnen in bijna alle gevallen. Als dit niet het geval is, kunt u contact opnemen met uw computerfabrikant of uw Samsung-dealer 1. Klik op “Configuratiescherm” in het menu Start van Windows. 2. Klik op “Vormgeving en thema’s” in het Configuratiescherm om een dialoogvenster voor het beeldscherm te openen. 3. Klik op “Beeldscherm” in het Configuratiescherm om een dialoogvenster voor het beeldscherm te openen. 4. Klik op de tab “Instellingen” en stel de juiste resolutie voor de monitor in op Optimum: 640 X 480 Als het dialoogvenster een optie bevat voor het instellen van de verticale frequentie, is de juiste waarde “60” of “60 Hz”. Klik op “OK” om het dialoogvenster te sluiten.

Weergavemodus Zowel de beeldpositie als de grootte variëren afhankelijk van het type monitor en de bijbehorende resolutie. De resoluties in de tabel worden aangeraden. (Alle resoluties tussen de ondersteunde limieten worden ondersteund) Mode

➣ De interlace-modus wordt niet ondersteund. ➣ Het plasmascherm functioneert mogelijk niet normaal als een niet-standaard videoformaat wordt geselecteerd.

BN68-1177N-Dut-0822.indd 19

De PC selecteren Beeld vergrendelen Grof Fijn

Grovere of fijnere afstelling van het beeld (Beeld vergrendelen): U past de beeldkwaliteit aan om beeldruis te verwijderen of te verminderen. Als de ruis niet verdwijnt door het kanaal nauwkeurig (fine) in te stellen, stel dan de frequentie zo goed mogelijk in (coarse)en voer opnieuw een nauwkeurige instelling uit. Stel het beeld opnieuw in het midden van het scherm in nadat de ruis is. 1. Instellen: Druk op de toets SOURCE om de PC-modus in te schakelen. 2. Druk op de toets MENU voor weergave van het menu. Druk op de ▲ of ▼ toets om “Instellingen” te selecteren en druk vervolgens op ENTER . 3. Druk op de ▲ of ▼ toets om “PC” te selecteren en druk vervolgens op ENTER . 4. Druk nogmaals op de toets ENTER om “Beeld vergrendelen” te selecteren. 5. Druk op de ▲ of ▼ toets om “Grof” of “Fijn” te selecteren en druk vervolgens op ENTER . 6. Druk op ◄ of ► om de beeldkwaliteit aan te passen. Druk op ENTER . 7. Druk op de toets EXIT om af te sluiten. De beeldpositie wijzigen (Positie): Pas de positie van het PC-scherm aan als deze niet gelijk is aan het TV-scherm. 1. Volg instructies 1 tot en met 3 onder “Grovere of fijnere afstelling van het beeld (Beeld vergrendelen)”. 2. Druk op de ▲ of ▼ toets om “Positie” te selecteren en druk vervolgens op ENTER . 3. Druk op ▲ of ▼ om de horizontale positie aan te passen. Druk op ◄ of ► om de verticale positie aan te passen. Druk op ENTER . 4. Druk op de toets EXIT om af te sluiten. De beeldinstellingen initialiseren (Beeld resetten): U kunt alle beeldinstellingen vervangen door de fabrieksinstellingen. 1. Volg instructies 1 tot en met 3 onder “Grovere of fijnere afstelling van het beeld (Beeld vergrendelen)”. 2. Druk op de ▲ of ▼ toets om “Beeld resetten” te selecteren en druk vervolgens op ENTER . 3. Druk op de toets EXIT om af te sluiten. Het PC-beeld automatisch aanpassen (Autom. afstellen): Auto-afstellen maakt het mogelijk om het PC-scherm zich zelf op inkomende PC- en videosignalen af te stellen. De waarden fijn, grof en positie worden automatisch aangepast. 1. Volg instructies 1 tot en met 3 onder “Grovere of fijnere afstelling van het beeld (Beeld vergrendelen)”. 2. Druk op de ▲ of ▼ toets om “Autom. afstellen” te selecteren en druk vervolgens op ENTER . 3. Druk op de toets EXIT om af te sluiten.

BN68-1177N-Dut-0822.indd 20

2007-08-24 � 4:10:39

TIPS VOOR GEBRUIK Problemen oplossen: voordat u contact opneemt met de technische dienst Geen geluid of beeld

 Controleer of het netsnoer op een stopcontact is aangesloten.  Controleer of u op de toets POWER op het voorpaneel van de TV hebt gedrukt.  Controleer de instellingen voor het contrast en de helderheid van het beeld.  Controleer het geluidsvolume.

Normaal beeld maar geen geluid

 Controleer het geluidsvolume.

 Controleer of de toets MUTE Geen beeld of zwart-wit beeld

 Pas de kleurinstellingen aan.  Controleer of het geselecteerde uitzendsysteem correct is.

Gestoord geluid en beeld

 Probeer erachter te komen welk elektrisch apparaat de tv/monitor stoort en plaats het apparaat uit de buurt van de tv/monitor.  Sluit de televisie op een ander stopcontact aan.

Vaag beeld of sneeuw, vervormd geluid

 Controleer de richting, plaats en aansluitingen van de antenne. Deze storing treedt vaak op bij het gebruik van een binnenantenne.

Afstandsbediening werkt niet goed

 Deze storing treedt vaak op bij het gebruik van een binnenantenne.  Reinig de bovenste rand van de afstandbediening (transmissievenster).  Controleer de batterijcontacten.

De melding “Signaalkabel controleren” wordt weergegeven.

 Zorg dat de signaalkabel goed op de PC of videobron is aangesloten.  Zorg dat de PC of videobron zijn ingeschakeld.

In de PC-stand wordt de melding “Niet ondersteund.” weergegeven.

 Controleer de maximale resolutie en frequentie van de videoadapter.  Vergelijk deze waarden met de gegevens in de Displaystanden.

Het scherm is zwart en het aan/uit-lampje knippert gestaag

 Controleer of uw computer aanstaat en of de signaalkabel in orde is.  Het energiebeheersysteem van de TV is actief.

p de afstandsbediening is ingedrukt.

Het TFT LCD-paneel maakt gebruik van een paneel dat bestaat uit subpixels (921 600) , waarvoor een geavanceerde productietechnologie vereist is. Er kunnen echter enkele heldere of donkere pixels in het scherm voorkomen. Deze pixels hebben geen invloed op de goede werking van het product.

Technische specificaties en milieu Modelnaam Schermformaat (diagonaal) Pc-resolutie Geluid Uitgang Afmetingen (b x d x h) Behuizing Met voet Gewicht met voet Omgevingsvereisten Gebruiksvochtigheid Gebruiksvochtigheid Opslagtemperatuur: Opslagvochtigheid

LE20S8 20 inch 640 X 480 bij 60 Hz 3W X 2 574 mm X 70 mm X 428 mm 574 mm X 196 mm X 468 mm 8 kg 10 tot 40 °C (50 tot 104 °F) 10 tot 80 %, niet-condenserend -20 tot 45 °C (-4 tot 113 °F) 5 tot 95 %, niet-condenserend

➣ Vormgeving en specificaties kunnen zonder kennisgeving worden gewijzigd. ➣ Dit is een digitaal apparaat van klasse B. ➣ Zie het etiket op het product voor informatie over de stroomvoorziening en het energieverbruik.
