GEBRUIKSAANWIJZING LE19R71W SAMSUNG

• Die kontinuierliche Anzeige von Standbildern von Videospielen oder vom PC über einen gewissen Zeitraum hinaus kann partielle Nachbilder verursachen. Um diesen Effekt zu verhindern, verringern Sie Helligkeit und Kontrast, wenn Sie Standbilder anzeigen möchten. Voorzorgsmaatregelen bij weergave van stilstaand beeld Stilstaande beelden kunnen permanente schade aan uw TV-scherm toebrengen.
• Laat niet langer dan 2 uur een stilstaand beeld op het LCD-scherm staan, dat kan namelijk beeldretentie veroorzaken. Beeldretentie wordt ook wel inbranden genoemd. Verlaag bij de weergave van een stilstaand beeld de helderheid en het contrast om beeldretentie te voorkomen. Als u gedurende langere tijd naar uw LCD-tv kijkt terwijl het beeld in 4:3-formaat wordt weergegeven, kunnen aan de linker- en rechterkant en in het midden van het scherm randen achterblijven. Dit wordt veroorzaakt door de verschillen in lichtemissie op het scherm. Het afspelen van een dvd of een computerspel kan hetzelfde effect hebben. Schade ontstaan door het bovengenoemde effect valt niet onder de garantie.
• Het gedurende langere tijd weergeven van stilstaande beelden van dvd’s of computerspellen kan (gedeeltelijke) scherminbranding tot gevolg hebben. Om dit te voorkomen kunt u tijdens het weergeven van stilstaande beelden de helderheid en het contrast verminderen. Precauciones al mostrar en la pantalla una imagen fija La imagen fija puede causar daños permanentes en la pantalla del televisor.
• No deje una imagen fija en la pantalla LCD durante más de dos horas ya que se podría producir una retención de la imagen en la pantalla. Este fenómeno de retención de imágenes también se denomina "quemadura de pantalla". Para evitar que se produzca esa persistencia de la imagen, reduzca el nivel de luminosidad y de contraste de la pantalla cuando muestre imágenes fijas. El uso del televisor LCD en formato 4:3 durante un tiempo prolongado puede dejar rastros de bordes en las partes izquierda, derecha y central de la pantalla debido a las diferencias en la emisión lumínica de la pantalla. Reproducir un DVD o una videoconsola puede causar un efecto similar en la pantalla. La garantía no cubre estos daños.

Lijst met onderdelen ................................................ Overzicht van het bedieningspaneel ........................ Overzicht van het aansluitpaneel ............................ Overzicht van de afstandsbediening ........................ Batterijen in de afstandsbediening plaatsen ............ In - en uitschakelen .................................................. Televisie in standby-modus zetten............................ Plug & Play ..............................................................

TIJD INSTELLEN De huidige tijd instellen en weergeven ................15 Standby-klok instellen ..........................................16 De televisie automatisch aan uitschakelen ..........17

• Opmerking Knop Eenmaal drukken Nederlands-1 De voet aanpassen p. 24
• In welke stand bevestigt u de tv p. 24
• De muurbevestigingsbeugel installeren p. 24
• VESA-compatibele bevestigingen monteren p. 24
• De decoratiekapjes gebruiken p. 24
• Problemen oplossen: voordat u contact opneemt met de technische dienst p. 25
• Technische specificaties en milieu p. 25
• Nederlands De beeldstandaard aanpassen p. 11
• Aangepast beeld instellen p. 11
• De kleurtint wijzigen p. 12
• Beeldformaat wijzigen p. 12
• De kleurinstelling aanpassen p. 13

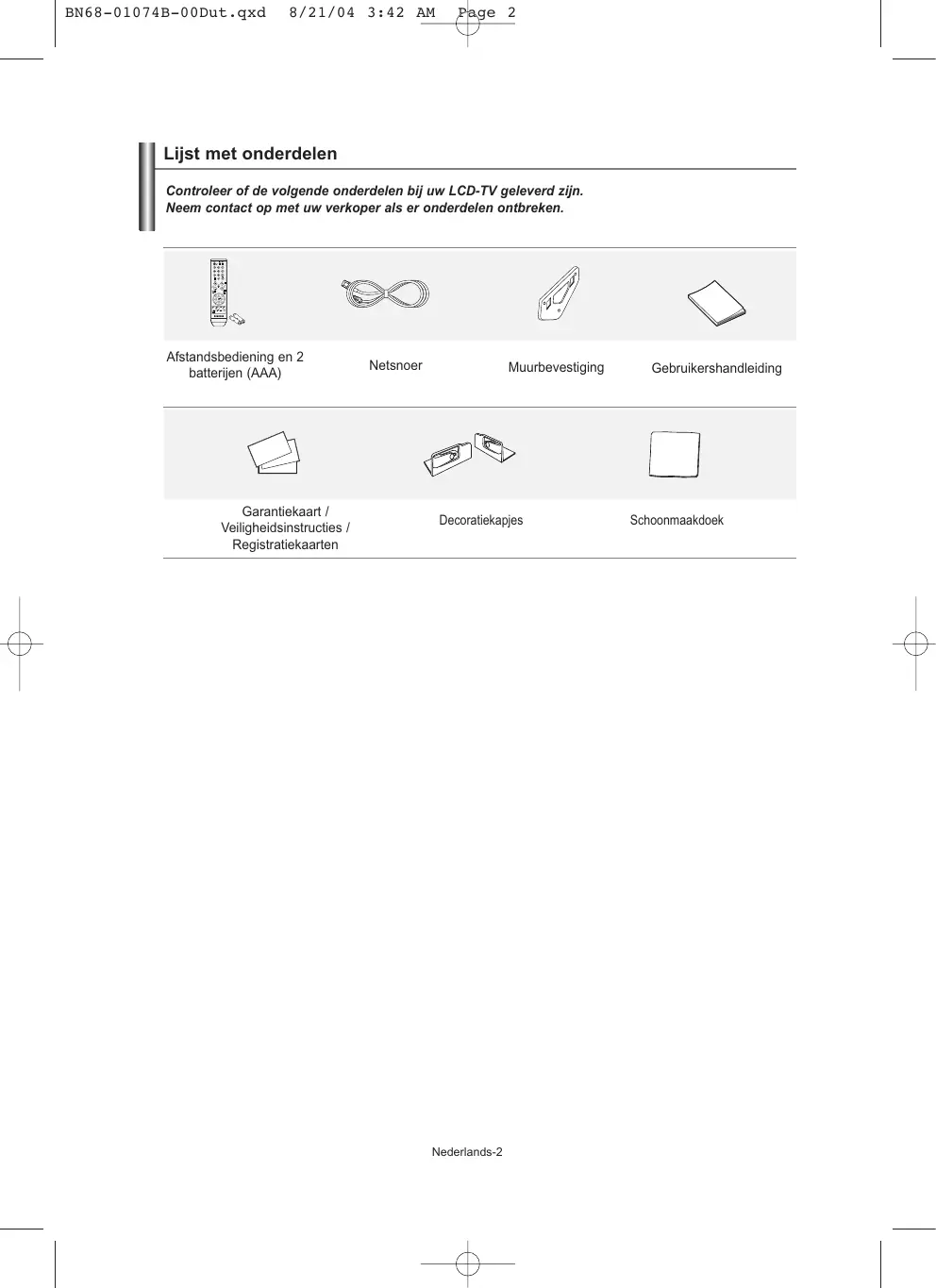

• Beeld stilzetten BN68-01074B-00Dut.qxd 8/21/04 3:42 AM Page 2 Lijst met onderdelen Controleer of de volgende onderdelen bij uw LCD-TV geleverd zijn. Neem contact op met uw verkoper als er onderdelen ontbreken. Afstandsbediening en 2 batterijen (AAA) Garantiekaart / Veiligheidsinstructies / Registratiekaarten Netsnoer Muurbevestiging Decoratiekapjes Nederlands-2 Gebruikershandleiding Schoonmaakdoek BN68-01074B-00Dut.qxd 8/21/04 3:42 AM Page 3 Overzicht van het bedieningspaneel SOURCE Schakelen tussen alle beschikbare ingangsbronnen (TV, Ext., AV, S-Video, PC, DVI). Gebruik deze knop in het schermmenu zoals u de knop ENTER gebruikt op de afstandsbediening. MENU Druk op de toets om op uw scherm het menu met de functies van uw televisie te bekijken. Hiermee kunt u het volume verlagen of verhogen. Gebruik de knoppen in het schermmenu zoals u de knoppene en gebruikt op de afstandsbediening. Druk op de afstandsbediening om van kanaal te veranderen. Gebruik de knoppen in het schermmenu zoals u de knoppen en gebruikt op de afstandsbediening. (Zonder de afstandsbediening kunt u de TV inschakelen door de kanaaltoetsen in te drukken.) Luidsprekers (Stroom) Druk op de toets om de televisie aan en uit te zetten. Controlelampje stroom Knippert en gaat uit als de stroom ingeschakeld is en licht op bij de modus stand-by. Sensor voor de afstandsbediening Richt de afstandsbediening op dit punt op de TV. Nederlands-3 BN68-01074B-00Dut.qxd 8/21/04 3:42 AM Page 4 Overzicht van het aansluitpaneel De kleur en vormgeving van het product kunnen afhankelijk van het model variëren. Netvoeding Wanneer u een extern apparaat aansluit op de tv moet het toestel zijn uitgeschakeld. Zorg bij het aansluiten van een externe aansluiting dat de kleuren van de aansluiting en de kabel overeenkomen. DVI aansluiten - Sluit de DVI-stekker aan op de DVD-stekker. - Sluit het ene uiteinde van de stereogeluidskabel aan op "R - Audio - L" aan de achterzijde van uw set en sluit het andere uiteinde aan op de audio-uitgang van de geluidskaart van uw DVD. - DVI ondersteunt geen PC-functie. Computer aansluiten - Sluit de ene uitgang van de D-Sub-kabel (optioneel) aan op “PC (PC IN)” aan de achterzijde van uw set en sluit de andere uitgang van de kabel aan op de videokaart van uw computer. - Sluit de stereo-audiokabel (optioneel) aan op “AUDIO (PC IN)” aan de achterzijde van uw tv/monitor en het andere uiteinde op “Audio Out” van de geluidskaart van uw computer. Aansluiten op antenne of kabeltelevisienetwerk (afhankelijk van het model) Voor de juiste weergave van tv-kanalen moet het toestel een signaal ontvangen via een van de volgende bronnen: - Een buitenantenne / Een kabeltelevisienetwerk / Een satellietnetwerk Nederlands-4 BN68-01074B-00Dut.qxd 8/21/04 3:42 AM Page 5 Een Set-Top Box, videorecorder of dvd-speler aansluiten - Sluit de VCR- of DVD- SCART-kabel (optioneel) aan op de SCART-aansluiting van de videorecorder of dvd-speler. - Als u zowel de Set-Top Box en de videorecorder (of dvd-speler) tegelijk wenst aan te sluiten, sluit u eerst de Set-Top Box op de videorecorder (of dvd-speler) aan en vervolgens de videorecorder (of dvd) op uw tv/monitor. Externe Audio/Video-apparatuur aansluiten - Sluit een RCA- (optioneel) of S-VIDEO-kabel (optioneel) aan op de externe audio- of videoapparatuur, zoals een videorecorder, DVD-speler of camcorder. - Sluit de stereo-audiokabel (optioneel) aan op "R - Audio - L" aan de achterkant van uw toestel en de andere uiteinden op de corresponderende uitgangen van het A/V-apparaat. - Op de hoofdtelefoonuitgang ( ) aan de achterzijde van de tv/monitor kunt u een hoofdtelefoon aansluiten. Wanneer de hoofdtelefoon is aangesloten worden de ingebouwde luidsprekers uitgeschakeld. Kensington-slot - Het Kensington-slot (optioneel) is een vergrendeling waarmee u het systeem fysiek kunt vastzetten voor gebruik in het openbaar. - Als u een slot wilt gebruiken neemt u contact op met de dealer bij wie u de tv hebt aangeschaft. Overzicht van de afstandsbediening Standby-toets voor de televisie Beeldformaat kiezen Nummertoetsen voor directe kanaalkeuze Automatisch uitschakelen Kanaal kiezen met één/twee cijfers : Meer volume : Minder volume Selecteer direct de TV-modus Teletekstfuncties Teletekst Vasthouden Teletekst index Geluid tijdelijk uitzetten Teletekst sub-pagina Weergave van het menu en bevestiging van wijzigingen Muisaanwijzer in het menu bedienen Geluidmodus-keuze Beeldstandaard selecteren Geluidseffect-keuze Om informatie te bekijken over de huidige uitzending Teletekstformaat selecteren Teletekst display/ teletekstinformatie en normale uitzending tegelijk op scherm Teletekst weergeven Teletekstmodus selecteren (overzicht of Flof) Invoer video selecteren p. 13

Teletekst opslaan : Volgend kanaal : Vorig kanaal : Teletekst volgende pagina : Teletekst vorige pagina Verlaat het teletekstscherm Het schermmenu afsluiten Beeld bevriezen Onderwerp Fastext selecteren Fel licht kan de werking van de afstandsbediening beïnvloeden. Dit is een speciale afstandsbediening voor visueel gehandicapten en heeft brailletekens bij de AAN/UIT-, kanaal- en volumeknoppen. Nederlands-5 BN68-01074B-00Dut.qxd 8/21/04 3:42 AM Page 6 Batterijen in de afstandsbediening plaatsen

Open het klepje achterop de afstandsbediening met een opwaartse beweging zoals te zien in de afbeelding.

Plaats twee AAA batterijen. Zorg ervoor dat de “+” en “-” uiteinden van de batterijen overeenkomen met de afbeelding in het vakje.

Plaats het klepje weer terug. Verwijder de batterijen en bewaar ze op een koele, droge plaats, indien u de afstandsbediening langere tijd niet gebruikt. De maximale werkingsafstand tussen de TV en afstandsbediening bedraagt circa 7 meter. (Bij een normaal gebruik van de TV gaan de batterijen ongeveer een jaar mee.) Als de afstandsbediening niet werkt, controleert u het volgende:

1. Is de stroom van de televisie ingeschakeld?

2. Hebt u de plus- en minpolen van de batterijen verwisseld?

3. Zijn de batterijen leeg?

4. Is er een stroomonderbreking of is het netsnoer niet aangesloten?

5. Schijnt er speciaal fluorescerend licht of neonlicht in de buurt?

In - en uitschakelen Het netsnoer is bevestigd aan de achterzijde van de tv.

Steek de stekker in een geschikt stopcontact.

Druk op de AAN/UIT-knop De stand-by-indicator op het voorpaneel gaat Merken. aan de voorzijde van de set. U kunt ook op de toets POWER of de toets TV ( ) op de afstandsbediening drukken om de tv aan te zetten. Het programma waar u het laatst naar hebt gekeken, wordt automatisch opnieuw geselecteerd.

Druk op de cijfertoetsen (0~9) of de toets kanaal omhoog/omlaag ( op toets aan de rechterzijde van de tv.

Druk nogmaals op POWER

) op de afstandsbediening of Wanneer u de tv de eerste keer inschakelt, wordt u gevraagd de taal te kiezen waarin de menu’s moeten worden weergegeven. om het toestel uit te schakelen. Televisie in standby-modus zetten U kunt de tv in de stand-by stand zetten ter vermindering van het energieverbruik. De stand-by stand kan handig zijn als u tijdelijk wilt stoppen met kijken (tijdens het eten bijvoorbeeld).

Druk op de POWER toets van de afstandsbediening. Het beeldscherm gaat uit en een rood standbylampje verschijnt aan de voorkant van uw apparaat.

Druk nogmaals op de POWER , op een cijfertoets (0~9) of de programmatoets/P-toets ( tv/monitor weer aan te zetten.

) om de Laat de tv niet gedurende langere tijd in de standby-stand staan (zoals tijdens vakanties en dergelijke). Plug & Play Wanneer de tv voor het eerst wordt ingeschakeld, worden automatisch enkele basisinstellingen na elkaar uitgevoerd. De volgende instellingen zijn beschikbaar.

Druk op de POWER toets van de afstandsbediening. Het bericht “Start Plug & Play” wordt weergegeven met “OK” geselecteerd. Druk op ENTER.

Kies de juiste taal door op de of toets te drukken. Druk op ENTER om uw keuze te bevestigen.

Het bericht “Antenne-ingang controleren” wordt weergegeven. Nederlands-6 BN68-01074B-00Dut.qxd 8/21/04 3:42 AM Page 7

Kies de juiste land door op de of toets te drukken. Druk op ENTER om uw keuze te bevestigen.

Het menu “Automatisch opslaan” wordt weergegeven door “Start” te kiezen. Druk op ENTER . Het zoeken naar een kanaal start en stopt automatisch. Nadat alle beschikbare kanalen zijn opgeslagen, wordt het menu “Klok instellen” weergegeven. Druk op ieder gewenst moment op de toets ENTER om het opslaan te onderbreken.

Druk op ENTER. Selecteer “Uur” of “min” door te drukken op de of toets. Stel “Uur” of “min” in door te drukken op de of toets. U kunt de uren en minuten ook rechtstreeks met de cijfertoetsen op de afstandsbediening instellen.

Druk op ENTER om uw instelling te bevestigen. Het bericht om "Veel kijkplezier" wordt weergegeven. Taalkeuze: Selecteer uw taal. Land: Selecteer uw land. Automatisch opslaan: Zoekt automatisch naar beschikbare kanalen in het lokale gebied en slaat deze op. Klok instellen: Stelt de TV-klok in op de lokale tijd. Als u deze functie wilt herstellen...

Druk op de toets MENU voor weergave van het menu. Druk op de of toets om “Instellingen” te selecteren en druk vervolgens op ENTER.

Druk op de of toets om “Plug & Play” te selecteren en druk vervolgens op ENTER.

Het bericht om "Plug & Play starten" wordt weergegeven. Kanalen automatisch opslaan U kunt zoeken naar de beschikbare frequenties (deze zijn afhankelijk van het land waar u woont). Automatisch toegewezen programmanummers komen mogelijk niet overeen met de feitelijke of gewenste programmanummers. U kunt nummers echter handmatig rangschikken en ongewenste kanalen wissen.

Druk op de toets MENU voor weergave van het menu. Druk op de of toets om “Kanaal” te selecteren en druk vervolgens op ENTER.

Druk nogmaals op de toets ENTER om “Land” te selecteren.

Kies de juiste land door op de of toets te drukken. Druk op ENTER om uw keuze te bevestigen.

Druk op de of toets om “Automatisch opslaan” te selecteren en druk vervolgens op ENTER.

Druk nogmaals op de toets ENTER om “Start” te selecteren. Het toestel slaat nu alle beschikbare kanalen op. U kunt altijd op de toets ENTER drukken om te stoppen met het opslaan van kanalen en terug te keren naar het menu “Kanaal”.

Nadat alle beschikbare kanalen zijn opgeslagen verschijnt het menu “Sorteren”. Nederlands-7 BN68-01074B-00Dut.qxd 9/5/04 6:37 AM Page 8 Kanalen handmatig opslaan U kunt maximaal 100 tv-kanalen opslaan, waaronder kanalen die via kabelnetwerken worden ontvangen. Bij het handmatig opslaan van kanalen kunt u het volgende kiezen: Of u een gevonden kanaal al dan niet opslaat. Welke programmanummers u aan de opgeslagen kanalen toewijst.

Druk op de toets MENU voor weergave van het menu. Druk op de of toets om “Kanaal” te selecteren en druk vervolgens op ENTER.

Druk op de of toets om “Handm. opslaan” te selecteren en druk vervolgens op ENTER.

Druk nogmaals op de toets ENTER om “Programma” te selecteren.

Om een programmanummer aan een kanaal te koppelen, zoekt u met de of toets het juiste nummer en vervolgens drukt u op ENTER. U kunt ook het programmanummer instellen door op de cijfertoetsen van de afstandsbediening te drukken.

Druk op de of toets om “Kleursysteem” te selecteren en druk vervolgens op ENTER.

Selecteer de standaardkleur die u wilt door op de of toets te blijven drukken en vervolgens op ENTER te drukken.

Druk op de of toets om “Geluidssysteem” te selecteren en druk vervolgens op ENTER.

Selecteer het gewenste standaardgeluid door op de of toets te blijven drukken en vervolgens op ENTER te drukken. Als er geen geluid is of als het geluid vervormd is, selecteert u nogmaals de gewenste geluidsstandaard.

Als u het nummer weet van het kanaal dat u wilt opslaan, drukt u op de toets of om “Kanaal” te selecteren. Druk op de toets ENTER. Selecteer C (Antenne) of S (kabel) door te drukken op de toets of . Druk op de toets om een kanaal te selecteren. Selecteer het gewenste nummer door op of te drukken en aansluitend op ENTER. Kanaalmodus: P (Programmamodus), C (Antennemodus), S (Kabelkanaal) U kunt ook een kanaal instellen met de numerieke toetsen op de afstandsbediening.

10. Als u de kanaalnummers niet weet, drukt u op de toets of om

“Zoeken” te selecteren. Druk op de knop ENTER. Zoek met behulp van de toets of en druk daarna op de knop ENTER

11. Druk op de of toets om “Opslaan” te selecteren en druk

vervolgens op ENTER. Druk op de of toets om “OK” te selecteren en druk vervolgens op ENTER.

12. Herhaal de stappen 3 em 11 voor elk kanaal dat u wilt opslaan.

Programma: Hiermee selecteert u een programmanummer voor het kanaal. Kleursysteem: Hiermee stelt u het kleurenondersteun ingssysteem in. Geluidssysteem: Hiermee stelt u het geluidsondersteun ingssysteem in. Kanaal: Hiermee selecteert u een kanaal. Zoeken: Hiermee zoekt u naar de frequentie van het kanaal. Opslaan: Hiermee slaat u de instellingen op. Nederlands-8 BN68-01074B-00Dut.qxd 8/21/04 3:42 AM Page 9 Kanalen wijzigen U kunt kanalen naar keuze uit de scanbewerking weglaten. Wanneer u door de opgeslagen kanalen scant, worden die kanalen overgeslagen en niet weergegeven. Alle kanalen die u niet wilt overslaan, worden tijdens het scannen weergegeven.

Met de numerieke toetsen kunt u het kanaal selecteren dat u wilt toevoegen of verwijderen.

Druk op de toets MENU voor weergave van het menu. Druk op de of toets om “Kanaal” te selecteren en druk vervolgens op ENTER.

Druk op de of toets om “Toevoegen/Wissen” te selecteren en druk vervolgens op ENTER.

Druk op of om het kanaal te selecteren dat u wenst toe te voegen of te wissen.

Druk op om de kolom op ENTER.

Druk op de toets EXIT om af te sluiten. te selecteren en druk vervolgens De kanalen die zijn gemarkeerd met “ ” worden toegevoegd. U kunt elk kanaal (ook gewiste kanalen) bekijken met behulp van de numerieke toetsen op de afstandsbediening. Opgeslagen kanalen sorteren U kunt de nummers van twee kanalen uitwisselen om: De numerieke volgorde waarin de kanalen automatisch werden opgeslagen, te wijzigen. Gemakkelijk te onthouden nummers toe te kennen aan de kanalen die u het vaakst bekijkt.

Druk op de toets MENU voor weergave van het menu. Druk op de of toets om “Kanaal” te selecteren en druk vervolgens op ENTER.

Druk op de of toets om “Sorteren” te selecteren en druk vervolgens op ENTER.

Druk nogmaals op de toets ENTER om “Van” te selecteren. Druk op de knop of totdat het kanaalnummer dat u wilt wijzigen verschijnt. Druk op ENTER.

Druk op de of toets om “Tot” te selecteren en druk vervolgens op ENTER. Druk op de knop of totdat het nieuwe kanaalnummer dat u wilt toewijzen verschijnt. Druk op ENTER.

Druk op de of toets om “Opslaan” te selecteren en druk vervolgens op ENTER. Druk op de of toets om “OK” te selecteren en druk vervolgens op ENTER. Het geselecteerde kanaal is verwisseld met het kanaal dat voorheen onder het gekozen nummer was opgeslagen.

Herhaal stap 3 en 5 als u nog een kanaal wilt sorteren.

Druk op de toets EXIT om af te sluiten. Nederlands-9 BN68-01074B-00Dut.qxd 8/21/04 3:42 AM Page 10 Kanaalnamen vastleggen Kanalen krijgen automatisch een naam toegewezen wanneer kanaalinformatie wordt uitgezonden. U kunt deze naam wijzigen en nieuwe Naam toewijzen.

Druk op de toets MENU voor weergave van het menu. Druk op de of toets om “Kanaal” te selecteren en druk vervolgens op ENTER.

Druk op de of toets om “Naam” te selecteren en druk vervolgens op ENTER.

Indien van toepassing selecteert u het kanaal waaraan u een nieuwe naam wilt geven door te drukken op de of toets. Druk op ENTER.

Als U... Dan... Een letter, cijfer of symbool wilt selecteren Druk op de toets of Naar de volgende letter wilt gaan Druk op de toets Naar de vorige letter wilt gaan Druk op de toets De naam wilt bevestigen Druk op ENTER. De beschikbare tekens zijn: Letters van het alfabet (A~Z) Cijfers (0~9) Speciale tekens (-, space)

Herhaal de stappen 3 en 4 voor elk kanaal waaraan u een nieuwe naam wenst te geven.

Druk op de toets EXIT om af te sluiten. Kanalen fijn afstemmen U kunt kanalen handmatig nauwkeurig instellen voor een optimale ontvangst.

Gebruik de cijfertoetsen om direct het kanaal te selecteren dat u fijner wilt instellen.

Druk op de toets MENU voor weergave van het menu. Druk op de of toets om “Kanaal” te selecteren en druk vervolgens op ENTER.

Druk op de of toets om “Fijnafstemming” te selecteren en druk vervolgens op ENTER.

Druk op of om de fijninstelling aan te passen. Druk op ENTER.

Druk op de toets EXIT om af te sluiten. Ingestelde en opgeslagen kanalen zijn herkenbaar aan een asterisk “ * “ rechts naast het kanaalnummer in het kanalenoverzicht en het kanaalnummer wordt rood. Om de instelling ongedaan te maken, selecteert u “Reset” door op de of toets en vervolgens op ENTER te drukken. Nederlands-10 BN68-01074B-00Dut.qxd 8/21/04 3:42 AM Page 11 De beeldstandaard aanpassen U kunt het beeld selecteren dat het best overeenkomt met uw wensen.

Druk op de toets MENU voor weergave van het menu. Druk op de of toets om “Beeld” te selecteren en druk vervolgens op ENTER.

Druk nogmaals op de toets ENTER om “Modus” te selecteren.

Druk op de toets of om het gewenste beeldeffect te selecteren. Druk op ENTER.

Druk op de toets EXIT om af te sluiten. Dynamisch: Stelt het beeld in op hoge-definitie voor in een lichte ruimte. Standaard: Stelt het beeld in voor optimale weergave in een normale omgeving. Film: Stelt het beeld in voor een comfortabele weergave in een donkere ruimte. Aangepast: Voor weergave van uw favoriete beeldinstellingen. (Zie “Aangepast beeld instellen”.) U kunt ook met behulp van de toets P.MODE op de afstandsbediening een beeldinstelling selecteren. [PC-modus] Amusement: High brightness (Hoge helderheid) (voor het bekijken van bewegende beelden zoals dvd of video-cd). Internet: Medium brightness (Gemiddelde helderheid) (voor het werken met vers chillende soorten beelden, zoals tekst en grafische afbeeldingen). Tekst: Normal brightness (Normale helderheid) (voor documentatie of bestanden met veel tekst). Aangepast: Voor weergave van uw favoriete beeldinstellingen. De beeldmodus moet apart ingesteld worden voor elke ingangsbron. The PC-modus “Amusement”, “Internet”, “Tekst”, “Aangepast”. Aangepast beeld instellen U kunt het beeldformaat selecteren dat het meest overeenkomt met uw wensen.

Druk op de toets MENU voor weergave van het menu. Druk op de of toets om “Beeld” te selecteren en druk vervolgens op ENTER.

Druk op de of toets om “Aangepast” te selecteren en druk vervolgens op ENTER.

Druk op de toets of om een specifiek item te selecteren. Druk op ENTER.

Druk op de toets of om de waarde van een specifiek item te verhogen of verlagen. Druk op ENTER.

Druk op de toets EXIT om af te sluiten. Contrast: Hiermee kunt u de het verschil tussen licht en donker van objecten op de achtergrond aanpassen. Helderheid: Hiermee past u de helderheid van het gehele scherm aan. Scherpte: Hiermee past u de randen van objecten aan, door ze scherper of vager te maken. Kleur: Hiermee past u de kleuren aan door ze lichter of donkerder te maken. Als u deze instellingen wijzigt, wordt de beeldmodus automatisch ingesteld op “Aangepast”. In de modus PC kunnen alleen “Contrast” en “Helderheid” worden aangepast. Nederlands-11 BN68-01074B-00Dut.qxd 8/21/04 3:42 AM Page 12 De kleurtint wijzigen U kunt de kleurtoon selecteren die u het prettigst vindt voor uw ogen.

Druk op de toets MENU voor weergave van het menu. Druk op de of toets om “Beeld” te selecteren en druk vervolgens op ENTER.

Druk op de of toets om “Kleur tint” te selecteren en druk vervolgens op ENTER.

PDruk op de toets of om de gewenste kleurtoon te selecteren. Druk op ENTER.

Druk op de toets EXIT om af te sluiten. Koel2: Maakt de kleurtemperatuur blauwer dan het menu “Koel1”. Koel1: Maakt wit blauwachtig. Normaal: Houdt wit wit. Warm1: Maakt wit roodachtig. Warm2: Maakt de kleurtemperatuur roder dan het menu “Warm1”. The PC-modus “Koel”, “Normaal”, “Warm”, “Aangepast”. Beeldformaat wijzigen U kunt het beeldformaat selecteren dat het beste overeenkomt met uw wensen.

Druk op de toets MENU om het menu weer te geven. Druk op of om “Beeld” te selecteren en druk vervolgens op ENTER.

Druk op of om “Formaat” te selecteren en druk vervolgens op ENTER.

Druk herhaaldelijk op de toets of om het gewenste optie te selecteren. Druk op de toets ENTER.

Druk op de toets EXIT om het menu te verlaten. Auto-breed: Hiermee wordt het beeldformaat automatisch aangepast aan het breedbeeldformaat. Breed: Hiermee wordt het beeldformaat ingesteld op Breed, geschikt voor dvd's of breedbeelduitzendingen. Zoom: Hiermee wordt het beeldformaat Breed uitvergroot (in verticale richting), zodat het in het beeld past. 4:3: Dit is de standaardinstelling voor een videofilm of bij normale uitzendingen. U kunt deze opties selecteren door op de toets P.SIZE op de afstandsbediening te drukken. In de modus PC en DVI kunnen alleen “Breed” en de modus “4:3” worden aangepast. (De modus “Zoom”, “Auto-breed” wordt niet ondersteund.) Zoom: Selecteer met behulp van de toets of . Gebruik de knop of om het beeld naar boven of beneden te verplaatsen. Nadat u hebt geselecteerd, gebruikt u de toets of om het beeldformaat in verticale richting te vergroten of verkleinen. Nederlands-12 BN68-01074B-00Dut.qxd 8/21/04 3:42 AM Page 13 De kleurinstelling aanpassen De individuele kleurinstellingen voor R, G, B aanpassen.

Druk op de toets MENU om het menu weer te geven. Druk op of om “Beeld” te selecteren en druk vervolgens op ENTER.

Druk op of om “Kleur” te selecteren en druk vervolgens op ENTER.

Druk op de toets of om een bepaald item te selecteren. Druk op de toets ENTER.

Druk op de toets of om de waarde van een bepaald item te verhogen of verlagen. Druk op de toets ENTER.

Druk op de toets EXIT om het menu te verlaten. Alleen beschikbaar in de modus PC. Beeld stilzetten

Druk op de toets STILL om het bewegende beeld stil te zetten. Het geluid is normaal te horen. Druk nogmaals op deze toets om het stilzetten te annuleren. Deze functie werkt niet wanneer de invoerbron DVI en PC is. Nederlands-13 BN68-01074B-00Dut.qxd 8/21/04 3:42 AM Page 14 De geluidsstandaard wijzigen U kunt het geluidseffect selecteren dat het best overeenkomt met de beelden die u bekijkt.

Druk op de toets MENU voor weergave van het menu. Druk op de of toets om “Geluid” te selecteren en druk vervolgens op ENTER.

Druk nogmaals op de toets ENTER om “Modus” te selecteren.

Druk op of om het gewenste geluidseffect te selecteren. Druk op ENTER.

Druk op de toets EXIT om af te sluiten. Standaard: Selecteert de normale geluidsmodus. Muziek: Legt meer nadruk op muziek dan op stemmen. Film: Geeft een levendig en vol geluid voor films. Spraak: Legt meer nadruk op stemmen dan op andere geluiden. Aangepast: Selecteer uw aangepaste geluidsinstellingen. U kunt deze opties ook instellen door eenvoudig op de S.MODE van de afstandsbediening te drukken. Geluid aanpassen U kunt de geluidsinstellingen aanpassen aan uw persoonlijke voorkeuren. (U kunt ook een van de "automatische" instellingen gebruiken.)

Druk op de toets MENU om het menu weer te geven. Druk op of om “Geluid” te selecteren en druk vervolgens op ENTER.

Druk op of om “Aangepast” te selecteren en druk vervolgens op ENTER.

Druk op de toets of om een bepaald item te selecteren. Druk op de toets ENTER.

Druk op de toets of om de waarde van een bepaald item te verhogen of verlagen. Druk op de toets ENTER.

Druk op de toets EXIT om het menu te verlaten. Als u de "automatische" instellingen wijzigt, wordt de beeldstandaard automatisch ingesteld op "Aangepast". Geluidsmodus selecteren U kunt de geluidsmodus ook instellen door op de toets “DUAL I-II” te drukken. Als u op deze toets drukt, wordt de huidige geluidsmodus weergegeven. U kunt deze opties selecteren door op de toets DUAL I-II op de afstandsbediening te drukken. FM Stereo NICAM Stereo Type geluid Mono Stereo Dual Mono Stereo Dual Nederlands-14 DUAL /2 MONO STEREO MONO DUAL1 DUAL 2 MONO MONO STEREO MONO DUAL1 DUAL 2 Standaard Automatisch wijzigen DUAL 1 Automatisch wijzigen DUAL 1 BN68-01074B-00Dut.qxd 8/21/04 3:42 AM Page 15 Het volume automatisch aanpassens Elk zendstation heeft haar eigen signaalcondities waardoor het voor u niet handig is het volume in te moeten stellen zodra een kanaal is gewijzigd. Met deze functie kunt u automatisch het volume van het gewenste kanaal instellen door de geluidsuitvoer te verlagen wanneer het modulatiesignaal hoog is of door de geluidsoutput te verhogen wanneer het modulatiesignaal laag is.

Druk op de toets MENU voor weergave van het menu. Druk op de of toets om “Geluid” te selecteren en druk vervolgens op ENTER.

Druk op de of toets om “Auto Volume” te selecteren en druk vervolgens op ENTER.

Druk op de knop of om “Aan” of “Uit” te selecteren. Druk op ENTER.

Druk op de toets EXIT om af te sluiten. De huidige tijd instellen en weergeven U kunt de klok van de TV zodanig instellen dat de huidige tijd wordt weergegeven wanneer u op de toets INFO drukt. U moet de tijd eveneens instellen als u gebruik wilt maken van de automatische aan/uit-timers.

Druk op de toets MENU voor weergave van het menu. Druk op de of toets om “Instellingen” te selecteren en druk vervolgens op ENTER.

Druk op de of toets om “Tijd” te selecteren en druk vervolgens op ENTER.

Druk nogmaals op de toets ENTER om “Klok instellen” te selecteren.

Als u... Drukt u op... Ga naar “Uur” of “min” met de of toets Stel “Uur” of “min” met de of toets Druk op ENTER.

Druk op de toets EXIT om af te sluiten. Als u de stroomkabel loskoppelt, dient u de klok opnieuw in te stellen. U kunt ook het uur of de minuten instellen met de numerieke toetsen op uw afstandsbediening. Nederlands-15 BN68-01074B-00Dut.qxd 8/21/04 3:42 AM Page 16 Standby-klok instellen U kunt een tijdsduur tussen 30 en 180 minuten instellen waarna de TV automatisch uitschakelt.

Druk op de toets MENU voor weergave van het menu. Druk op de of toets om “Instellingen” te selecteren en druk vervolgens op ENTER.

Druk op de of toets om “Tijd” te selecteren en druk vervolgens op ENTER.

Druk op de of toets om “Slaaptimer” te selecteren en druk vervolgens op ENTER.

Druk herhaaldelijk op de toets of tot de gewenste tijd wordt weergegeven. (Uit, 30, 60, 90, 120, 150, 180). Druk op ENTER. De TV schakelt automatisch over naar de standby-modus wanneer de timer 0 bereikt.

Druk op de toets EXIT om af te sluiten. Druk herhaaldelijk op de knop SLEEP op de afstandsbediening totdat het juiste tijdsinterval verschijnt. Nederlands-16 BN68-01074B-00Dut.qxd 8/21/04 3:42 AM Page 17 De televisie automatisch aan uitschakelen U kunt de aan/uit-timers zo instellen dat de TV: Automatisch wordt ingeschakeld en ingesteld op het door u gekozen kanaal en tijdstip. Automatisch wordt uitgeschakeld op het door u gekozen tijdstip.

Druk op de toets MENU voor weergave van het menu. Druk op de of toets om “Instellingen” te selecteren en druk vervolgens op ENTER.

Druk op de of toets om “Tijd” te selecteren en druk vervolgens op ENTER.

Druk op de of toets om “Timer aan” te selecteren en druk vervolgens op ENTER.

Druk op de toets of om “Uur” in te stellen en druk vervolgens op de toets om door te gaan naar de volgende stap. Stel de andere items op dezelfde manier in. Druk wanneer u klaar bent op ENTER om het menu te verlaten.

Druk op de of toets om “Timer uit” te selecteren en druk vervolgens op ENTER.

Druk op de toets of om “Uur” in te stellen en druk vervolgens op de toets om door te gaan naar de volgende stap. Stel de andere items op dezelfde manier in. Druk wanneer u klaar bent op ENTER om het menu te verlaten.

Druk op de toets EXIT om af te sluiten. Eerst stelt u de klok van de tv in. (zie “De huidige tijd instellen en weergeven” op pagina 15) U kunt het uur en de minuten ook instellen met de numerieke toetsen op uw afstandsbediening. De timers werken alleen als “Activering” is ingesteld op “Aan”. Taal kiezen Wanneer u de TV/Monitor voor het eerst gebruikt, moet u de taal selecteren voor het weergeven van menu's en aanwijzingen.

Druk op de toets MENU voor weergave van het menu. Druk op de of toets om “Instellingen” te selecteren en druk vervolgens op ENTER.

Druk op de of toets om “Taalkeuze” te selecteren en druk vervolgens op ENTER.

Selecteer een bepaalde taal door te blijven drukken op de of toets. Druk op ENTER.

Druk op de toets EXIT om af te sluiten. U kunt een keus maken uit een van 15 talen. Nederlands-17 BN68-01074B-00Dut.qxd 8/21/04 3:42 AM Page 18 Blauwe schermmodus instellen Als er geen signaal wordt ontvangen of het signaal is heel zwak, vervangt een blauw scherm automatisch de onrustige achtergrond van het beeld. Als u het slechtere beeld wilt blijven zien, dient u de modus “Blauw scherm” op “Uit” te zetten.

Druk op de toets MENU voor weergave van het menu. Druk op de of toets om “Instellingen” te selecteren en druk vervolgens op ENTER.

Druk op de of toets om “Blauw scherm” te selecteren en druk vervolgens op ENTER.

Druk op de knop of om “Aan” of “Uit” te selecteren. Druk op ENTER.

Druk op de toets EXIT om af te sluiten. De bron selecteren U kunt kiezen tussen de externe bronnen die zijn aangesloten op de ingangen van de tv.

Druk op de toets MENU voor weergave van het menu. Druk op de toets ENTER om “Invoer” te selecteren.

Druk nogmaals op de toets ENTER om “Bronlijst” te selecteren.

Selecteer de optie en stel deze in met behulp van de of . Druk op ENTER. U kunt alleen een bron selecteren als deze is aangesloten op uw tv. Druk meermalen op de toets SOURCE om de gewenste ingangsbron te selecteren. De modus TV kan u selecteren door te drukken op de toets TV ( ) of op de toets P / op de afstandsbediening, maar niet door te drukken op de toets SOURCE. Nederlands-18 BN68-01074B-00Dut.qxd 8/21/04 3:42 AM Page 19 De namen van de ingangsbron bewerken Geef het apparaat aangesloten op de ingangen een naam om de selectie van ingangsbron makkelijker te maken.

Druk op de toets MENU voor weergave van het menu. Druk op de toets ENTER om “Invoer” te selecteren.

Druk op de of toets om “Naam wijzigen” te selecteren en druk vervolgens op ENTER.

Druk op de toets of om het apparaat te selecteren dat u wilt aanpassen. Druk op ENTER.

Druk op de toets of om het gewenste apparaat te selecteren. Druk op ENTER. De volgende instellingen zijn beschikbaar: - - - - - VCR - DVD - Kabel STB - HD STB - Satelliet STB - AV-ontvanger DVD-speler - Spelcomputer - Camcorder - DVD-combo - DVD HDD - PC DHR: DVD HDD-recorder

Druk op de toets EXIT om af te sluiten. Teletekstdecoder De meeste TV-kanalen bieden “teletekst” aan, ofwel pagina’s met schriftelijke informatie over zaken als: Tijden van tv-programma's. Nieuws- en weerberichten. Sportuitslagen. Ondertiteling voor slechthorenden. Deze informatie is onderverdeeld in genummerde pagina's (zie schema). Onderdeel Inhoud

Geselecteerd paginanummer.

Aanduiding kanaal/zendstation.

Huidig paginanummer of zoekstatus.

Statusinformatie. Nederlands-19 BN68-01074B-00Dut.qxd 8/21/04 3:42 AM Page 20 Teletekstinformatie weergeven U kunt de teletekstinformatie altijd weergeven, mits de signaalontvangst goed is. Anders: Kan informatie ontbreken.Kan informatie ontbreken. Worden sommige pagina's mogelijk niet weergegeven. De teletekstmodus activeren en de inhoudspagina weergeven:

Selecteer met de toets P ( ) of P teletekst kan worden ontvangen.

Druk op de toets TTX/MIX (

) het kanaal waarop ) om de teletekstmodus te activeren. De inhoudspagina verschijnt.Deze pagina kunt u altijd opnieuw weergeven door op de toets MENU ( ) te drukken.

Druk nogmaals op de toets TTX/MIX (

De eigenlijke uitzending zal tegelijk met de teletekstpagina op het scherm worden weergegeven.

Druk nogmaals op de toets TV ( ) om de teletekstmodus te verlaten. Als er sprake is van gebroken letters bij het bekijken van tekst, controleer dan of de taal voor de tekst hetzelfde is als de taal in de modus voor het menu "Instellingen". Als de talen verschillend zijn, selecteer dan dezelfde taal voor de tekst in het menu "Instellingen". Specifieke teletekstpagina selecteren Druk op de cijfertoetsen op de afstandsbediening om het paginanummer direct op te vragen:

Voer het op de inhoudspagina vermelde driecijferig paginanummer in door op de desbetreffende cijfertoetsen te drukken.

Als de geselecteerde pagina koppelingen naar subpagina’s bevat, worden de subpagina’s na elkaar weergegeven. U kunt het beeld op een bepaalde pagina stilzetten door op ). Druk nogmaals op ) om het stilzetten te annuleren.

Weergaveopties: Voor de weergave van... Drukt u op... Zowel teletekstinformatie als de normale uitzending TTX/MIX ( Verborgen tekst (zoals antwoorden op quizvragen) INFO (

Het normale beeld INFO (

Een subpagina, door een viercijferig paginanummer in te toetsen DUAL I-II ( De volgende pagina De vorige pagina

De bovenste helft van het scherm De onderste helft van het scherm Eenmaal Tweemaal Het normale scherm Driemaal Nederlands-20

BN68-01074B-00Dut.qxd 8/21/04 3:42 AM Page 21 Fastext gebruiken om een teletekstpagina te selecteren De verschillende onderwerpen op de teletekstpagina’s hebben een kleurcodering, en kunnen geselecteerd worden door de gekleurde knoppen van de afstandsbediening in te drukken.

Druk op de toets TTX/MIX ( te geven. ) om de teletekstinhoudspagina weer

Druk op de gekleurde toets voor het gewenste onderwerp (de beschikbare onderwerpen worden weergegeven op de regel met statusinformatie).

Druk op de rode toets voor weergave van de vorige pagina. Druk op de groene toets voor weergave van de volgende pagina.

Druk nogmaals op de toets TV ( verlaten. ) om de teletekstweergave te Teletekstpagina's opslaan U kunt maximaal vier teletekstpagina's opslaan om ze later op uw gemak te bekijken.

1. Selecteer de modus LIST met de toets SOURCE (

Met de toets SOURCE (

) kunt u schakelen tussen de standen voor LIST en FLOF.

2. Druk op de gekleurde toets die overeenkomt met de pagina die u wilt

3. Voer het nieuwe paginanummer in via de nummertoetsen.

4. Herhaal stappen 2 en 3 voor elke pagina die u wilt opslaan,

waarbij u steeds een andere gekleurde toets gebruikt.

5. Druk op de toets SLEEP (

knipperen. Nederlands-21 ) tot de desbetreffende blokken BN68-01074B-00Dut.qxd 8/21/04 3:42 AM Page 22 Uw software installeren (gebaseerd op Windows XP) Hieronder worden de weergave-instellingen van Windows voor een normale computer weergegeven. De weergaven op uw PC kunnen anders zijn, afhankelijk van uw Windows-versie en uw videokaart. Ook als uw weergaven anders zijn, kloppen de instellingsgegevens in grote lijnen in bijna alle gevallen. Als dit niet het geval is, kunt u contact opnemen met uw computerfabrikant of uw Samsung-dealer.

Klik op “Configuratiescherm” in het menu Start van Windows.

Klik op “Vormgeving en thema’s” in het Configuratiescherm om een dialoogvenster voor het beeldscherm te openen.

Klik op “Beeldscherm” in het Configuratiescherm om een dialoogvenster voor het beeldscherm te openen.

Klik op de tab “Instellingen” en stel de juiste resolutie voor de monitor in op Optimum - 1440 X 900 Als het dialoogvenster een optie bevat voor het instellen van de verticale frequentie, is de juiste waarde “60” of “60 Hz”. Klik op “OK” om het dialoogvenster te sluiten. Weergavemodus Zowel de beeldpositie als de grootte variëren afhankelijk van het type monitor en de bijbehorende resolutie. De resoluties in de tabel worden aangeraden. (Alle resoluties tussen de ondersteunde limieten worden ondersteund) Modus Resolutie Horizontale frequentie (kHz) Verticale frequentie (Hz) Pixel klokfrequentie (MHz) Sync Polarity (H/V) IBM 720 x 400 640 x 480 31,469 31,469 70,087 59,940 28,322 25,175

VESA De interlace-modus wordt niet ondersteund. Het plasmascherm functioneert mogelijk niet normaal als een niet-standaard videoformaat wordt geselecteerd. DVI ondersteunt de PC-functie niet. Nederlands-22 BN68-01074B-00Dut.qxd 8/21/04 3:42 AM Page 23 De PC selecteren Beeld vergrendelen: U past de beeldkwaliteit aan om beeldruis te verwijderen of te verminderen. Als de ruis niet verdwijnt door het kanaal nauwkeurig (fine) in te stellen, stel dan de frequentie zo goed mogelijk in (coarse)en voer opnieuw een nauwkeurige instelling uit. Stel het beeld opnieuw in het midden van het scherm in nadat de ruis is.

Instellen: Druk op de toets SOURCE om de PC-modus in te schakelen.

Druk op de toets MENU voor weergave van het menu. Druk op de of toets om “Instellingen” te selecteren en druk vervolgens op ENTER.

Druk op de of toets om “PC” te selecteren en druk vervolgens op ENTER.

Druk nogmaals op de toets ENTER om “Beeld vergrendelen” te selecteren.

Druk op de of toets om “Grof” of “Fijn” te selecteren en druk vervolgens op ENTER.

Druk op of om de beeldkwaliteit aan te passen. Druk op ENTER.

Druk op de toets EXIT om af te sluiten. Positie: Pas de positie van het PC-scherm aan als deze niet gelijk is aan het TVscherm.

Druk op de toets MENU voor weergave van het menu. Druk op de of toets om “Instellingen” te selecteren en druk vervolgens op ENTER.

Druk op de of toets om “PC” te selecteren en druk vervolgens op ENTER.

Druk op de of toets om “Positie” te selecteren en druk vervolgens op ENTER.

Druk op of om de horizontale positie aan te passen. Druk op of om de verticale positie aan te passen. Druk op ENTER.

Druk op de toets EXIT om af te sluiten. Beeld resetten: U kunt alle beeldinstellingen vervangen door de fabrieksinstellingen.

Druk op de toets MENU voor weergave van het menu. Druk op de of toets om “Instellingen” te selecteren en druk vervolgens op ENTER.

Druk op de of toets om “PC” te selecteren en druk vervolgens op ENTER.

Druk op de of toets om “Beeld resetten” te selecteren en druk vervolgens op ENTER.

Druk op de toets EXIT om af te sluiten. Autom. afstellen: Auto-afstellen maakt het mogelijk om het PC-scherm zich zelf op inkomende PC- en videosignalen af te stellen. De waarden fijn, grof en positie worden automatisch aangepast.

Druk op de toets MENU voor weergave van het menu. Druk op de of toets om “Instellingen” te selecteren en druk vervolgens op ENTER.

Druk op de of toets om “PC” te selecteren en druk vervolgens op ENTER.

Druk op de of toets om “Autom. afstellen” te selecteren en druk vervolgens op ENTER.

Druk op de toets EXIT om af te sluiten. Nederlands-23 BN68-01074B-00Dut.qxd 8/21/04 3:42 AM Page 24 De voet aanpassen

1. Plaats de voorzijde van de tv met een zachte doek

of een kussen eronder op een tafel zoals op afbeelding (1). - Plaats de onderkant van de tv langs de rand van de tafel.

2. Duw tegen het midden van de achterkant van de tv.

Pas de voet aan zoals in afbeelding (2), terwijl u op de knop aan de achterkant van de voet drukt.

3. Plaats de TV op de tafel zodat deze veilig staat.

Toets (2) (1) In welke stand bevestigt u de tv (1) Hoek wanneer de tv op zijn voet gebruikt wordt. (2) Hoek bij het omzetten van gebruik op voet naar muurbevestiging (1 3, 3 1) (3) Hoek waanneer de tv aan de muur bevestigd is. Als u de voet aanpast, druk dan op de knop aan de achterkant van de voet.

1. Figuur (1) toont de hoekinstelling (-2°~14°) als u de LCD op de voet gebruikt.

Het overmatig laten hellen kan de LCD-tv doen omvallen, waardoor deze kan beschadigen

2. Figuur (2) toont de hoekinstelling (14°~80°) als u de LCD omzet van gebruik op de voet tot bevestiging aan de muur.

3. Figuur (3) toont de hoekinstelling (0°~10°) als u de LCD aan de muur bevestigd.

U hoort een ‘klik’-geluid wanneer u de hoek wijzigt van 1 naar 2 of van 3 naar 2. De muurbevestigingsbeugel installeren Met de los verkrijgbare wandsteunen kunt u de tv aan de muur bevestigen. Raadpleeg de meegeleverde instructies voor gedetailleerde informatie over het monteren van de wandsteunen. Neem contact op met een technicus alvorens de wandsteunen te bevestigen. Samsung Electronics is niet verantwoordelijk voor schade aan het product of voor verwondingen die u zelf of anderen oplopen wanneer u besluit de TV zelfstandig te installeren. VESA-compatibele bevestigingen monteren Toets Montage (Afzonderlijk verkocht)

1. Plaats de voorzijde van de tv met een zachte doek of een

kussen eronder op een tafel.

2. Pas de voet aan door op de knop aan de achterkant van de

voet te drukken. (2) (3)

3. Plaats het montagevlak (niet meegeleverd) tegenover de

gaten aan de achterkant van de behuizing en bevestig het met de vier meegeleverde schroeven bij de armbevestiging, muurbevestiging of andere voet (niet meegeleverd). De decoratiekapjes gebruiken

1. Als u de TV aan de muur bevestigt zonder de voet

te gebruiken, plaatst u de decoratiekapjes in de gaten zoals in afbeeldingen (1) wordt getoond. (1)

2. Nadat u de decoratiekapjes heeft geplaatst, zet u

deze vast met vier schroeven zoals wordt getoond in afbeelding (2). (2) Nederlands-24 BN68-01074B-00Dut.qxd 8/21/04 3:42 AM Page 25 Problemen oplossen: voordat u contact opneemt met de technische dienst Geen geluid of beeld Controleer of het netsnoer op een stopcontact is aangesloten.

• Druk, als u dat nog niet had gedaan, op de toets aan de voorkant van het toestel. Controleer de instellingen voor het contrast en de helderheid van het beeld. Controleer het geluidsvolume. Normaal beeld maar geen geluid Controleer het geluidsvolume. Controleer of de toets MUTE Geen beeld of zwart-wit beeld Pas de kleurinstellingen aan. Controleer of het geselecteerde uitzendsysteem correct is. Gestoord geluid en beeld Probeer erachter te komen welk elektrisch apparaat de tv/monitor stoort en plaats het apparaat uit de buurt van de tv/monitor. Sluit de televisie op een ander stopcontact aan. Vaag beeld of sneeuw, vervormd geluid Controleer de richting, plaats en aansluitingen van de antenne. Deze storing treedt vaak op bij het gebruik van een binnenantenne. Afstandsbediening werkt niet goed Deze storing treedt vaak op bij het gebruik van een binnenantenne. Reinig de bovenste rand van de afstandbediening (transmissievenster). Controleer de batterijcontacten. De melding "Signaalkabel controleren" wordt weergegeven Zorg dat de signaalkabel goed op de PC of videobron is aangesloten. Zorg dat de PC of videobron zijn ingeschakeld. In de PC-stand wordt de melding "Niet ondersteund." weergegeven. Controleer de maximale resolutie en frequentie van de videoadapter. Vergelijk deze waarden met de gegevens in de Displaystanden. p de afstandsbediening is ingedrukt. Het TFT LCD-paneel maakt gebruik van een paneel dat bestaat uit subpixels (3.888.000), waarvoor een geavanceerde productietechnologie vereist is. Er kunnen echter enkele heldere of donkere pixels in het scherm voorkomen. Deze pixels hebben geen invloed op de goede werking van het product. Technische specificaties en milieu Type LE19R7 Schermgrootte (diagonaal) 19 inch Stroomtoevoer AC 220-240 V, 50 Hz Energieverbruik 45W PC Resolutie 1440 x 900 @ 60Hz Geluid Uitgang 3W x 2 Afmetingen (B X D X H) Kast Met standaard 485 x 58 x 369 mm 485 x 200 x 408 mm Gewicht Met standaard Omgevingsvereisten Temperatuur bij werking Vochtigheid bij werking Temperatuur bij opslag Vochtigheid bij opslag 5,6 kg 10 °C tot 40 °C (50 °F tot 04 °F) 10 % tot 80 %, geen condensvorming -20 °C tot 45 °C (-4 °F tot 3 °F) 5 % tot 95 %, geen condensvorming Het ontwerp en de specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Dit is een Klasse B digitaal apparaat. Nederlands-25 BN68-01074B-00Spa.qxd 8/21/04 3:39 AM Page 1 Indice CONEXIÓN Y CONFIGURACIÓN DEL TELEVISOR Lista de componentes .............................................. Visualización del Panel de control............................ Visualización del Panel de conexión ........................ Visualización del mando a distancia ........................ Instalación de las pilas en el mando a distancia...... Encendido y apagado .............................................. Cómo poner el televisor en modo de espera .......... Plug & Play ..............................................................
