MANUALE UTENTE LE19R71W SAMSUNG

• Visualizar imagens fixas de jogos de vídeo ou de PC durante um longo período de tempo pode produzir imagens parciais depois da visualização. Para evitar este efeito, reduza a "luminosidade" e o "contraste" quando visualizar imagens fixas. Precauzioni da adottare quando si visualizza un’immagine fissa Un’immagine fissa può causare danni permanenti allo schermo TV.
• Non visualizzare un’immagine fissa sul pannello LCD per oltre 2 ore poiché può causare la ritenzione dell’immagine sullo schermo. Il fenomeno di ritenzione dell'immagine è anche noto come "bruciatura dello schermo". Per evitare il fenomeno di ritenzione dell'immagine, ridurre il grado di luminosità e di contrasto dello schermo quando si visualizza un’immagine fissa. Su un TV LCD, l’uso del formato 4:3 per un periodo prolungato può lasciare traccia dei bordi sulla parte sinistra, destra e centrale del video a causa delle differenti emissioni luminose dello schermo. La riproduzione di un DVD o l’uso di una console per videogiochi può causare effetti analoghi sullo schermo. Questo tipo di danni non è coperto dalla Garanzia.
• La visualizzazione prolungata di immagini fisse da videogiochi e PC può causare la visualizzazione di immagini residue parziali. Per evitare questo problema, ridurre la 'luminosità' e il 'contrasto' mentre si visualizzano immagini fisse. © 2006 Samsung Electronics Co., Ltd. All rights reserved. BN68-01074B-00Eng.qxd 8/21/04 3:43 AM Page 1 English Contents

CONNECTING AND PREPARING YOUR TV

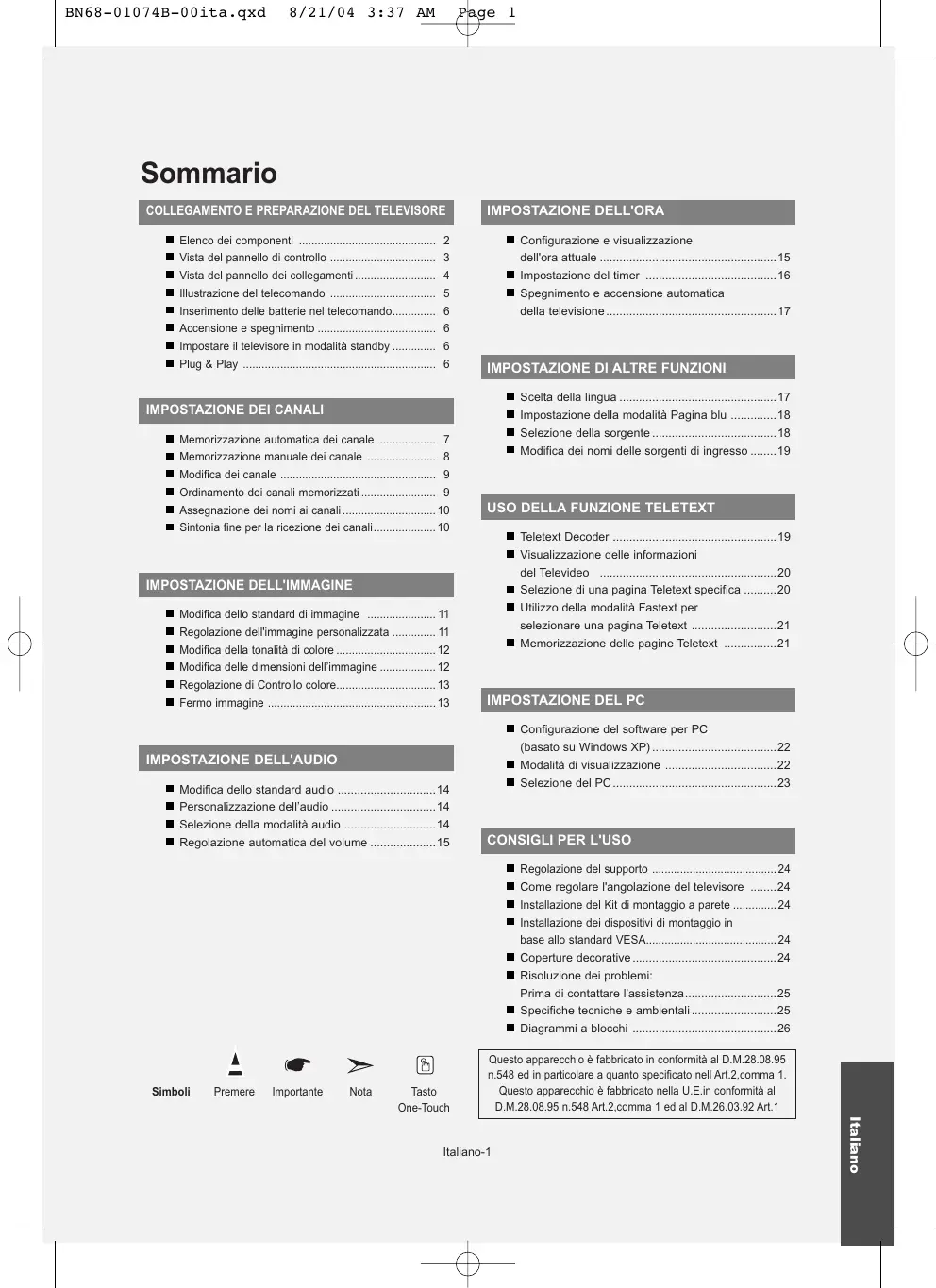

IMPOSTAZIONE DI ALTRE FUNZIONI

• Scelta della lingua p. 17
• Impostazione della modalità Pagina blu p. 18
• Selezione della sorgente p. 18
• Modifica dei nomi delle sorgenti di ingresso p. 19

IMPOSTAZIONE DEI CANALI

• Memorizzazione automatica dei canale p. 7
• Memorizzazione manuale dei canale p. 8
• Modifica dei canale p. 9
• Ordinamento dei canali memorizzati p. 9
• Assegnazione dei nomi ai canali p. 10
• Sintonia fine per la ricezione dei canali p. 10

USO DELLA FUNZIONE TELETEXT

• Teletext Decoder p. 19
• Visualizzazione delle informazioni del Televideo p. 20
• Selezione di una pagina Teletext specifica p. 20
• Utilizzo della modalità Fastext per selezionare una pagina Teletext p. 21
• Memorizzazione delle pagine Teletext p. 21
• IMPOSTAZIONE DELL'IMMAGINE Modifica dello standard di immagine p. 11
• Regolazione dell'immagine personalizzata p. 11
• Modifica della tonalità di colore p. 12
• Modifica delle dimensioni dell’immagine p. 12
• Regolazione di Controllo colore p. 13
• Fermo immagine p. 13

• Configurazione del software per PC (basato su Windows XP) p. 22
• Modalità di visualizzazione p. 22
• Selezione del PC p. 23
• IMPOSTAZIONE DELL'AUDIO Modifica dello standard audio p. 14
• Personalizzazione dell’audio p. 14
• Selezione della modalità audio p. 14
• Regolazione automatica del volume p. 15

• Regolazione del supporto p. 24
• Come regolare l'angolazione del televisore p. 24
• Installazione del Kit di montaggio a parete p. 24
• Installazione dei dispositivi di montaggio in base allo standard VESA p. 24
• Coperture decorative p. 24
• Risoluzione dei problemi: Prima di contattare l'assistenza p. 25
• Specifiche tecniche e ambientali p. 25
• Diagrammi a blocchi Simboli Premere Importante Nota Tasto One-Touch Questo apparecchio è fabbricato in conformità al D.M.28.08.95 n.548 ed in particolare a quanto specificato nell Art.2,comma 1. Questo apparecchio è fabbricato nella U.E.in conformità al D.M.28.08.95 n.548 Art.2,comma 1 ed al D.M.26.03.92 Art.1 Italiano Italiano-1 BN68-01074B-00ita.qxd 8/21/04 3:37 AM Page 2 Elenco dei componenti Controllare che nella confezione del TV LCD siano contenuti i seguenti componenti. Se qualsiasi componente risulta mancante, contattare il rivenditore. Telecomando e batterie (2 tipo AAA) Cavo di alimentazione Scheda di garanzia/ Guida alla sicurezza/ Schede di registrazione Kit di montaggio a parete Coperture decorative Italiano-2 Manuale dell’utente Panno per la pulizia BN68-01074B-00ita.qxd 8/21/04 3:37 AM Page 3 Vista del pannello di controllo SOURCE Passa tra tutte le sorgenti di ingresso disponibili (TV, Ext., AV, S-Video, PC, DVI). Nel menu a video, utilizzare questo tasto così come si usa il tasto ENTER del telecomando. MENU Premere per visualizzare il menu su schermo con le funzioni del televisore. Premere per aumentare o diminuire il volume. Nel menu a video, utilizzare i tasti così come si usano i tasti e del telecomando. Premere per cambiare canale. Nel menu a video, utilizzare i tasti così come si usano i tasti e del telecomando. (Senza il telecomando, si può accendere il televisore utilizzando i tasti dei canale.) Altoparlanti (Alimentazione) Premere per accendere e spegnere il televisore. Indicatore alimentazione Lampeggia e si spegne quando l'alimentazione è attivata e si accende in modalità stand-by. Sensore telecomando Puntare il telecomando verso questo punto del televisore. Italiano-3 BN68-01074B-00ita.qxd 8/21/04 3:37 AM Page 4 Vista del pannello dei collegamenti La forma e il colore del prodotto possono variare in base al modello. Ingresso alimentazione Quando si collega un dispositivo esterno al televisore, assicurarsi che l’alimentazione dell’unità sia scollegata. Quando si collega un terminale esterno, far corrispondere il colore del terminale di collegamento a quello del cavo. Collegamento di un DVI - Collegare il connettore DVI al connettore DVD. - Collegare il cavo audio stereo alla presa "R - Audio - L" situata sul retro del monitor e all'uscita audio (Audio Out) della scheda audio sul DVD. - DVI non supporta la funzione PC. Collegamento di un computer - Collegare il cavo D- Sub (opzionale) a “PC (PC IN)” sul retro dell’apparecchiatura e il terminale alla scheda video del computer. - Collegare il cavo audio stereo (opzionale) a “AUDIO (PC IN)” sul retro dell’apparecchiatura e il terminale a “Audio Out” sulla scheda audio del computer. Collegamento di un'antenna o di una rete televisiva via cavo Per vedere correttamente i canale televisivi, il monitor TV deve ricevere un segnale da una delle seguenti fonti: - Un'antenna all'esterno / Una rete televisiva via cavo / Una rete satellitare Italiano-4 BN68-01074B-00ita.qxd 8/21/04 3:37 AM Page 5 Collegamento di un Set-Top Box, un videoregistratore o un DVD - Collegare il cavo SCART del VCR o DVD (opzionale) al connettore SCART del VCR o DVD. - Se si desidera collegare sia il Set-Top Box che il videoregistratore (o il DVD), collegare il Set-Top Box al videoregistratore (o al DVD) e il videoregistratore (o il DVD) al monitor TV. Collegamento di dispositivi A/V esterni - Collegare il cavo RCA (opzionale) o S-VIDEO (opzionale) a un dispositivo A/V esterno appropriato quale un videoregistratore, un DVD o una videocamera. - Collegare i cavi audio RCA (opzionali) a “R - AUDIO - L” sul retro dell'apparecchiatura e i terminali ai corrispondenti connet tori di uscita audio sul dispositivo A/V. - Le cuffie possono essere collegate all’apposita uscita ( ) situata sul retro del monitor. Quando le cuffie sono collegate, l’audio in uscita agli altoparlanti incorporati viene disabilitato. Blocco Kensington - Il blocco Kensington (opzionale) è un dispositivo utilizzato per assicurare fisicamente il sistema quando viene utilizzato in un luogo pubblico. - Se si desidera utilizzare un dispositivo di blocco, contattare il punto vendita in cui si è acquistato il prodotto. Illustrazione del telecomando Pulsante di standby del televisore Tasti numerici per l’accesso diretto ai canale Selezione dei canali memorizzati con una/due cifre Spegnimento automatico Seleziona direttamente la modalità TV Funzioni del Televideo Blocco del Televideo Indice Televideo : Aumento del volume : Diminuzione del volume Sottopagina Televideo Disattivazione temporanea audio Selezione dimensioni Televideo Visualizzazione menu e conferma modifica Visualizzazione Televideo / sovrapposizione di informazioni Televideo e trasmissione normale. Controllo del cursore nel menu Mostra Televideo Selezione della modalità audio Selezione effetto immagine Selezione degli effetti audio Informazioni sulla trasmissione corrente Selezione modalità Televideo (LIST/FLOF) p. 26

: Pagina successiva Televideo : Pagina precedente Televideo Annulla Televideo Selezione delle fonti d’ingresso disponibili Memorizzazione Televideo Canale precedente Chiusura della visualizzazione Teletext

: Canale successivo : Canale precedente Selezione argomento Fastext Esci dal menu a video Fermo immagine Selezione della dimensione dell’immagine Le prestazioni del telecomando possono essere influenzate dalla presenza di un’eccessiva quantità di luce. Questo speciale telecomando, progettato per aiutare chi ha problemi di vista, presenta punti in braille sui tasti Power, Channel e Volume. Italiano-5 BN68-01074B-00ita.qxd 8/21/04 3:37 AM Page 6 Inserimento delle batterie nel telecomando

Sollevare il coperchio sul retro del telecomando come mostrato in figura.

Installare due batterie AAA.

Rimettere il coperchio. Controllare che le estremità “+” e “-” delle batterie corrispondano allo schema all'interno dello scomparto. Se si prevede di non usare il telecomando per un lungo periodo di tempo, togliere le batterie e conservarle in un luogo fresco e asciutto. Il telecomando può essere utilizzato a una distanza di circa 7 metri dal televisore. (Con un uso normale del televisore, le batterie durano circa un anno.) Se il telecomando non funziona, effettuare il seguente controllo:

2. I poli + e - delle batterie sono correttamente orientati?

3. Le batterie sono cariche?

4. Si è verificata una interruzione di corrente o il cavo di alimentazione è scollegato?

5. Il cavo di alimentazione è scollegato?

Accensione e spegnimento Il conduttore isolato di corrente è collegato al retro del monitor.

Inserire il conduttore isolato di corrente nell’apposita presa.

Premere il pulsante L’indicatore di standby sul pannello anteriore del dispositivo si accende. sul pannello anteriore del dispositivo. E’ possibile accendere il televisore anche premendo il tasto POWER o il tasto TV ( ) sul telecomando. Viene selezionato automaticamente l’ultimo programma che si stava vedendo.

Premere i tasti numerici (0~9) o il tasto canale successivo/precedente ( oppure i tasti a destra del dispositivo.

Per spegnere il televisore, premere nuovamente POWER

) sul telecomando, Quando si accende il televisore per la prima volta, viene chiesto di scegliere la lingua in cui devono essere visualizzati menu.

Impostare il televisore in modalità standby Il monitor TV può essere posizionato in modalità standby per ridurre il consumo di energia. La modalità standby può essere utile quando si desidera interrompere temporaneamente la visualizzazione (ad esempio durante un pasto).

Premere il tasto POWER sul telecomando. Lo schermo si spegne e si accende l’indicatore di standby rosso davanti allo schermo.

Per riaccendere il televisore, è sufficiente premere nuovamente POWER tasto su/giù dei canali ( / ). , i tasti numerici (0~9) o il Non lasciare il monitor TV in modalità standby per lunghi periodi di tempo (ad esempio quando si è in vacanza). È opportuno scollegare il monitor dalla presa di corrente elettrica e dal cavo dell’antenna esterna. Plug & Play Quando si accende il televisore per la prima volta, diverse impostazioni di base vengono eseguite automaticamente e in sequenza. Sono disponibili le seguenti impostazioni.

Premere il tasto POWER sul telecomando. Se "OK" è selezionato, verrà visualizzato il messaggio “Start Plug & Play”. Premere il tasto ENTER.

Selezionare la lingua desiderata premendo il pulsante o . Premere il tasto ENTER per confermare la scelta.

Viene visualizzato il messaggio “Controlla ingresso ant.” con “OK” selezionato. Premere il tasto ENTER. Verificare che il cavo dell’antenna sia collegato correttamente. Italiano-6 BN68-01074B-00ita.qxd 8/21/04 3:37 AM Page 7

Selezionare la Nazione premendo il tasto o . Premere il tasto ENTER per confermare la scelta.

Viene visualizzato il menu “Memorizzazione auto” con “Avvio” selezionato. Premere il tasto ENTER. La ricerca dei canali inizia e termina in modo automatico. Dopo aver memorizzato tutti i canali disponibili, viene visualizzato il menu “Imp orolog”. Premere il tasto ENTER in qualsiasi momento per interrompere il processo di memorizzazione.

Premere il tasto ENTER. Selezionare “Ora” e i “Minuto” premendo il pulsante o . Impostare “Ora” e i “Minuto” premendo il pulsante o .

Premere il tasto ENTER per confermare la scelta. Viene visualizzato il messaggio “Buona visione” È possibile impostare l'ora e i minuti anche premendo i tasti numerici del telecomando. Lingua: Selezionare la lingua. Nazione: Selezionare la nazione. Memorizzazione auto: Ricerca automaticamente i canali memorizzati disponibili localmente. Imp orolog: Imposta l'ora corrente dell'orologio del televisore. Per reimpostare questa funzione…

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Impostazione” e premere ENTER.

Premere il tasto ENTER per selezionare l’opzione "Plug & Play".

Viene visualizzato il messaggio “Avvio Plug & Play” Memorizzazione automatica dei canale Si può effettuare una ricerca degli intervalli di frequenze disponibili (la disponibilità dipende dalla nazione). I numeri assegnati automaticamente ai programmi possono non corrispondere a quelli dei programmi reali o desiderati. È comunque possibile ordinare manualmente i numeri e cancellare i canale che non si desidera vedere.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Canale” e premere ENTER.

Premere il tasto ENTER per selezionare l’opzione "Nazione".

Selezionare la Nazione premendo il tasto o . Premere il tasto ENTER per confermare la scelta.

Premere il pulsante o per selezionare “Memorizzazione auto” e premere ENTER.

Premere il tasto ENTER per selezionare l’opzione "Avvio". Il televisore inizierà a memorizzare tutti i canali disponibili. Premere il tasto ENTER in qualsiasi momento per interrompere la memorizzazione e ritornare al menu "Canale".

Una volta memorizzati tutti i canali disponibili, verrà visualizzato il menu "Ordina". Italiano-7 BN68-01074B-00ita.qxd 8/21/04 3:37 AM Page 8 Memorizzazione manuale dei canale E’ possibile memorizzare un massimo di 100 canale, compresi quelli ricevuti via cavo. Durante la memorizzazione manuale dei canale si può scegliere: Se memorizzare ogni canale trovato. Il numero di programma con il quale si intende identificare ogni canale memorizzato.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Canale” e premere ENTER.

Premere il pulsante o per selezionare “Memorizzazione manuale” e premere ENTER.

Premere il tasto ENTER per selezionare l’opzione "Programma".

Per assegnare il numero di programma a un canale, cercare il numero corretto premendo il tasto o e poi premere il tasto ENTER. È anche possibile impostare il numero del programma premendo i pulsanti numerici del telecomando.

Premere il pulsante o per selezionare “Sistema colore” e premere ENTER.

Per selezionare i colori standard desiderati, premere il pulsante o più volte, quindi premere ENTER.

Premere il pulsante o per selezionare “Sistema audio” e premere ENTER.

Per selezionare lo standard audio desiderato, premere il pulsante o più volte, quindi premere ENTER.

Se si conosce il numero del canale da memorizzare, premere il tasto o per selezionare “Canale”. Premere il tasto ENTER. Selezionare C (canale via antenna) o S (canale via cavo) premendo il tasto o . Premere il pulsante per selezionare il canale. Selezionare il numero richiesto premendo il tasto o . Premere il tasto ENTER. Se l'audio non c'è o è distorto, riselezionare la norma audio desiderata. Modalità c can nale: P (Modalità programma), C (Modalità via antenna), S (Modalità canale via cavo) È possibile impostare il canale anche premendo i tasti numerici sul telecomando.

10. Se non si conoscono i numeri dei canali, premere il tasto o per

selezionare “Ricerca”. Premere il tasto ENTER. Eseguire la ricerca premendo il tasto o , quindi premere il tasto ENTER.

11. Premere il pulsante o per selezionare “Memorizza”

e premere ENTER. Premere il pulsante o per selezionare “OK” e premere ENTER.

12. Ripetere i passaggi da 3 a 11 per ogni canale da memorizzare.

Programma: Seleziona un numero di programma per il canale. Sistema colore Imposta il sistema di supporto colore. Sistema audio: Imposta il sistema di supporto audio. Canale: Seleziona un canale. Ricerca: Ricerca la frequenza del canale. Memorizza: Salva le impostazioni. Italiano-8 BN68-01074B-00ita.qxd 8/21/04 3:37 AM Page 9 Modifica dei canale È possibile escludere alcuni canale dall'operazione di scansione. Durante la scansione dei canali memorizzati, quelli esclusi non verranno visualizzati. Tutti i canale non specificamente esclusi dalla scansione verranno al contrario visualizzati.

Utilizzare i tasti numerici per selezionare direttamente il canale da aggiungere o cancellare.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Canale” e premere ENTER.

Premere il pulsante o per selezionare “Agg./Canc.” e premere ENTER.

Premere il tasto o per selezionare i canali da eliminare o da aggiungere.

Premere il tasto per selezionare la colonna “ ENTER.

Premere il tasto EXIT per uscire. I canali evidenziati con l’icona “ ”, quindi premere ” verranno aggiunti. E’ possibile visualizzare qualsiasi canale (incluso un canale cancellato) utilizzando i tasti numerici sul telecomando. Ordinamento dei canali memorizzati Si possono cambiare i numeri di due canali per: Modificare l'ordine numerico in cui i canali sono stati memorizzati auto maticamente. Assegnare numeri facili da ricordare ai canali che vengono guardati più spesso.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Canale” e premere ENTER.

Premere il pulsante o per selezionare “Ordina” e premere ENTER.

Premere il tasto ENTER per selezionare l’opzione "Da". Premere il tasto o finché viene visualizzato il numero del canale che si desidera modificare. Premere il tasto ENTER.

Premere il pulsante o per selezionare “A” e premere ENTER. Premere il tasto o finché viene visualizzato il nuovo numero con il quale si desidera identificare il canale. Premere il tasto ENTER.

Premere il pulsante o per selezionare “Memorizza” e premere ENTER. Premere il pulsante o per selezionare “OK” e premere ENTER. Il canale selezionato viene sostituito con quello memorizzato in precedenza con il numero desiderato.

Ripetere i passaggi da 3 a 5 per ordinare un altro canale.

Premere il tasto EXIT per uscire. Italiano-9 BN68-01074B-00ita.qxd 8/21/04 3:37 AM Page 10 Assegnazione dei nomi ai canali I nomi dei canali vengono assegnati automaticamente al ricevimento del segnale di broadcasting del canale. Tali nomi possono essere modificati in seguito, consentendone una personalizzazione.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Canale” e premere ENTER.

Premere il pulsante o per selezionare “Nome” e premere ENTER.

Se necessario, premere il tasto o per selezionare il canale al quale si desidera assegnare un nuovo nome. Premere il tasto ENTER.

Per... Quindi... Selezionare una lettera, un numero o un simbolo Premere il tasto o Spostare il cursore sulla lettera successiva Premere il tasto Spostare il cursore sulla lettera precedente Premere il tasto Confermare il nome Premere il tasto ENTER. I caratteri disponibili sono: Lettere dell'alfabeto (A~Z) Numeri (0~9) Caratteri speciali ( -, spazio)

Ripetere i passaggi da 3 a 4 per ogni canale al quale si desidera assegnare un nuovo nome.

Premere il tasto EXIT per uscire. Sintonia fine per la ricezione dei canali Usare la funzione di Regola sintonizzazione per regolare la ricezione del canale desiderato.

Utilizzare i tasti numerati per selezionare direttamente il canale che si desidera sintonizzare.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Canale” e premere ENTER.

Premere il pulsante o per selezionare “Sintonia fine” e premere ENTER.

Premere il tasto o per regolare la sintonizzazione. Premere il tasto ENTER.

Premere il tasto EXIT per uscire. I canali sintonizzati e memorizzati hanno un asterisco “ * ” alla destra del numero di canale nel relativo riquadro. E il numero del canale diventa rosso. Per reimpostare la sintonizzazione, selezionare “Reset” premendo il pulsante o , quindi premere ENTER. Italiano-10 BN68-01074B-00ita.qxd 8/21/04 3:37 AM Page 11 Modifica dello standard di immagine È possibile selezionare il tipo di 'immagine che si adatta meglio alle proprie esigenze di visualizzazione.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Immagine” e premere ENTER.

Premere il tasto ENTER per selezionare l’opzione "Modalità".

Premere il tasto o per selezionare l’effetto immagine desiderato. Premere il tasto ENTER.

Premere il tasto EXIT per uscire. Dinamica: Imposta l'immagine da visualizzare in alta definizione in un ambiente luminoso. Standard: Imposta l'immagine per la visualizzazione ottimale in condizioni di luce normali. Film: Imposta l'immagine per la visualizzazione confortevole in un ambiente buio. Personaliz: Selezionare per visualizzare le impostazioni video preferite. (Consultare "Regolazione dell'immagine personalizzata") E’ inoltre possibile premere il tasto P.MODE sul telecomando per selezionare una delle impostazioni dell’immagine. [Modalità PC] Entertainment: Luminosità elevata. (Per guardare immagini in movimento, come per esempio quelle di un DVD o di un CD Video.) Internet: Luminosità media. (Per lavorare con un insieme di immagini di testo e grafiche.) Testo: Luminosità normale. (Per documentazioni o testi complessi.) Personaliz: Selezionare per visualizzare le impostazioni video preferite. La modalità Immagine deve essere regolata separatamente per ogni sorgente d’ingresso. Vengono visualizzate le opzioni “Entertainment”, “Internet”, “Testo”, “Personaliz” della modalità PC. Regolazione dell'immagine personalizzata Il monitor TV dispone di numerose impostazioni che consentono di controllare la qualità dell'immagine.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Immagine” e premere ENTER.

Premere il pulsante o per selezionare “Personaliz” e premere ENTER.

Premere il tasto o per selezionare la voce desiderata. Premere il tasto ENTER.

Premere il tasto o per diminuire o aumentare il valore della voce desiderata. Premere il tasto ENTER.

Premere il tasto EXIT per uscire. Contrasto: Regola l'effetto chiaro-scuro tra gli oggetti e lo sfondo. Luminosità: Regola la luminosità dell'intero schermo. Nitidezza: Regola i contorni degli oggetti rendendoli più nitidi o scuri. Colore: Regola i colori rendendoli più tenui o intensi. Se queste impostazioni vengono modificate, la modalità dell'immagine viene impostata automaticamente su “Personaliz”. In modalità PC, solo regolabili solo le opzioni "Contrasto" e "Luminosità". Italiano-11 BN68-01074B-00ita.qxd 8/21/04 3:37 AM Page 12 Modifica della tonalità di colore E’ possibile selezionare il tono colore ottimale per la propria vista.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Immagine” e premere ENTER.

Premere il pulsante o per selezionare “Toni colore” e premere ENTER.

Premere il tasto o per selezionare il tono colore desiderato. Premere il tasto ENTER.

Premere il tasto EXIT per uscire. Freddo2: Rende il colore più bluastro rispetto all’opzione di menu “Freddo1”. Freddo1: Rende il bianco bluastro. Normale: Mantiene intatto il colore bianco. Caldo1: Rende il bianco rossastro. Caldo2: Rende il colore più rossastro rispetto all’opzione di menu “Caldo1”. In modalità PC, solo regolabili solo le opzioni "Freddo", "Normale", "Caldo" e "Personaliz". Modifica delle dimensioni dell’immagine È possibile impostare le dimensioni dell'immagine che più si adattano alle proprie esigenze. E’ possibile selezionare queste opzioni semplicemente premendo il tasto P.SIZE del telecomando.

Premere il tasto MENU per visualizzare il menu. Premere il tasto o per selezionare "Immagine", quindi premere il tasto ENTER.

Premere il tasto o per selezionare "Formato", quindi premere il tasto ENTER.

Selezionare l’opzione desiderata premendo il tasto o . Premere il tasto ENTER.

Premere il tasto EXIT per uscire. Automatico: Regola automaticamente la dimensione dell'immagine su un rapporto larghezza/altezza "Wide". Wide: Regola la dimensione dell'immagine su Wide, un valore appropriato per visualizzare DVD o trasmissioni in formato panoramico. Zoom: Ingrandisce il formato Wide (in senso verticale) per adattarlo alle dimensioni dello schermo. 4:3: Questa è l'impostazione predefinita per un filmato video o una trasmissione normale. In modalità PC e DVI, si possono regolare solo le opzioni "Wide" e "4:3". (La modalità "Zoom", “Automatico” non è supportata.) Zoom: Selezionare premendo il tasto o . Premere il tasto o per spostare l'immagine verso l'alto o il basso. Dopo aver selezionato , premere il tasto o per ingrandire o ridurre l'immagine in senso verticale. Italiano-12 BN68-01074B-00ita.qxd 8/21/04 3:37 AM Page 13 Regolazione di Controllo colore Regolare i colori R, G, B (rosso, verde e blu).

Premere il tasto MENU per visualizzare il menu. Premere il tasto o per selezionare "Immagine", quindi premere il tasto ENTER.

Premere il tasto o per selezionare "Controllo Colore", quindi premere il tasto ENTER.

Premere il tasto o per selezionare la voce desiderata. Premere il tasto ENTER.

Premere il tasto o per diminuire o aumentare il valore della voce desiderata. Premere il tasto ENTER.

Premere il tasto EXIT per uscire. Disponibile solo in modalità PC. Fermo immagine

Premere il tasto STILL per fermare un’immagine in movimento. L’audio continuerà a essere riprodotto. Premere nuovamente il tasto per annullare il comando. Questa funzione non è disponibile se la sorgente di ingresso è DVI o PC. Italiano-13 BN68-01074B-00ita.qxd 8/21/04 3:37 AM Page 14 Modifica dello standard audio È possibile selezionare il tipo di effetto audio speciale da utilizzare durante la visione di una determinata trasmissione.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Suono” e premere ENTER.

Premere il tasto ENTER per selezionare l’opzione "Modalità".

Premere il tasto o per selezionare l'effetto audio desiderato. Premere il tasto ENTER.

Premere il tasto EXIT per uscire. Standard: Seleziona la modalità audio normale. Musica: Enfatizza la musica rispetto alla voce. Film: Offre un’esperienza audio completa e intensa adatta alla visualizzazione di film. Dialoghi: Enfatizza la voce rispetto ad altri suoni. Personaliz: Seleziona le impostazioni audio preferite. È possibile selezionare queste opzioni anche premendo semplicemente il tasto S.MODE sul telecomando. Personalizzazione dell’audio Le impostazioni audio possono essere regolate in base alle proprie preferenze personali. (In alternativa, è possibile utilizzare le impostazioni "automatiche".)

Premere il tasto MENU per visualizzare il menu. Premere il tasto o per selezionare "Suono", quindi premere il tasto ENTER.

Premere il tasto o per selezionare "Personaliz", quindi premere il tasto ENTER.

Premere il tasto o per selezionare la voce desiderata. Premere il tasto ENTER.

Premere il tasto o per diminuire o aumentare il valore della voce desiderata. Premere il tasto ENTER.

Premere il tasto EXIT per uscire. Se si modificano le impostazioni "automatiche", la modalità audio passa automaticamente a "Personaliz". Selezione della modalità audio È possibile selezionare le modalità audio semplicemente premendo il tasto “DUAL I-II”.Quando si preme il tasto, la modalità audio corrente appare sullo schermo. Inoltre, è possibile impostare queste opzioni semplicemente premendo il tasto DUAL I-II sul telecomando. FM Stereo Stereo NICAM Tipo di audio Mono Stereo Dual Mono Stereo Dual Italiano-14 DUAL1/2 MONO STEREO MONO DUAL1 DUAL 2 MONO MONO STEREO MONO DUAL1 DUAL 2 Predefinito Cambio automatico DUAL 1 Cambio automatico DUAL 1 BN68-01074B-00ita.qxd 8/21/04 3:37 AM Page 15 Regolazione automatica del volume Ogni stazione delle emittenti ha le proprie condizioni del segnale, e non è semplice per l'utente regolare il volume ogni volta che si cambia canale. Questa funzione consente di regolare automaticamente il volume del canale desiderato abbassando il volume emesso quando la modulazione del segnale è alta o riducendolo nel caso contrario.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Suono” e premere ENTER.

Premere il pulsante o per selezionare “Volume auto” e premere ENTER.

Premere il pulsante o per selezionare “On” o “Off”. Premere il tasto ENTER.

Premere il tasto EXIT per uscire. Configurazione e visualizzazione dell'ora attuale È possibile impostare l'orologio del televisore in modo da visualizzare l'ora corrente quando si preme il tasto INFO. Per utilizzare i timer di accensione/spegnimento automatico è necessario impostare anche l’ora.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Impostazione” e premere ENTER.

Premere il pulsante o per selezionare “Ora” e premere ENTER.

Premere il tasto ENTER per selezionare "Imp orolog".

Per... Premere il... Andare su “Ora” o “Minuto” tasto o Impostare “Ora” o “Minuto” tasto o Premere il tasto ENTER.

Premere il tasto EXIT per uscire. Se si scollega il cavo di alimentazione è necessario impostare nuovamente l'orologio. È possibile impostare l'ora e i minuti anche premendo i tasti numerici del telecomando. Italiano-15 BN68-01074B-00ita.qxd 8/21/04 3:37 AM Page 16 Impostazione del timer È possibile impostare un periodo di tempo compreso tra 30 e 180 minuti, scaduto il quale il monitor TV si spegne automaticamente.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Impostazione” e premere ENTER.

Premere il pulsante o per selezionare “Ora” e premere ENTER.

Premere il pulsante o per selezionare “Timer stand-by” e premere ENTER.

Premere ripetutamente il tasto o ino a impostare l’ora desiderata (Off, 30, 60, 90, 120, 150, 180). Premere il tasto ENTER. Il TV passa automaticamente in modalità standby non appena il timer raggiunge lo 0.

Premere il tasto EXIT per uscire. Premere ripetutamente il tasto SLEEP sul telecomando finché appare l'intervallo di tempo appropriato. Italiano-16 BN68-01074B-00ita.qxd 8/21/04 3:37 AM Page 17 Spegnimento e accensione automatica della televisione È possibile impostare i timer di accensione/spegnimento automatico in modo che il monitor TV: Si accenda automaticamente e si sintonizzi sul canale desiderato all'ora selezionata. Si spenga automaticamente all'ora selezionata.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Impostazione” e premere ENTER.

Premere il pulsante o per selezionare “Ora” e premere ENTER.

Premere il pulsante o per selezionare “Timer ON” e premere ENTER.

Premere il tasto o per regolare l’opzione “Ora”, quindi premere il tasto per passare alla fase successiva. Impostare altre voci utilizzando la stessa procedura sopra riportata. Al termine, premere il tasto ENTER per ritornare.

Premere il pulsante o per selezionare “Timer OFF” e premere ENTER.

Premere il tasto o per regolare l’opzione “Ora”, quindi premere il tasto per passare alla fase successiva. Impostare altre voci utilizzando la stessa procedura sopra riportata. Al termine, premere il tasto ENTER per ritornare.

Premere il tasto EXIT per uscire. Per prima cosa, impostare l’orologio del televisore. (vedere "Configurazione e visualizzazione dell'ora attuale" a pagina 15) È possibile impostare l'ora e i minuti anche premendo i tasti numerici del telecomando. La configurazione dell’opzione “Attivazione” deve essere impostata su “On” in modo che funzionino i timer. Scelta della lingua Quando si utilizza il monitor TV per la prima volta, è necessario selezionare la lingua di visualizzazione dei menu e delle indicazioni.

Premere il tasto MENU per visualizzare il menu a video. Premere il pulsante o per selezionare “Impostazione” e premere ENTER.

Premere il pulsante o per selezionare “Lingua” e premere ENTER.

Selezionare la lingua desiderata premendo il pulsante o più volte. Premere il tasto ENTER.

Premere il tasto EXIT per uscire. È possibile effettuare la scelta tra 15 lingue. Italiano-17 BN68-01074B-00ita.qxd 8/21/04 3:37 AM Page 18 Impostazione della modalità Pagina blu Se il segnale non viene ricevuto o è molto debole, una schermata blu sostituisce automaticamente lo sfondo dell'immagine disturbata. Se si desidera continuare a visualizzare l'immagine di qualità scadente, è necessario impostare la modalità “Pagina blu” su “Off”.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Impostazione” e premere ENTER.

Premere il pulsante o per selezionare “Pagina blu” e premere ENTER.

Premere il pulsante o per selezionare “On” o “Off”. Premere il tasto ENTER.

Premere il tasto EXIT per uscire. Selezione della sorgente E’ possibile selezionare una delle sorgenti esterne collegate al jack di ingresso del televisore.

Premere il tasto MENU per visualizzare il menu. Premere il tasto ENTER per selezionare “Inserisci”.

Premere nuovamente il tasto ENTER per selezionare la funzione "Elenco sorgenti".

Selezionare il dispositivo desiderato premendo ripetutamente il tasto o . Premere il tasto ENTER. E’ possibile selezionare una sorgente solo se è collegata al televisore. Premere il tasto SOURCE finché viene selezionata la fonte d'ingresso desiderata. La modalità TV può essere selezionata premendo il tasto TV P / sul telecomando, ma non direttamente premendo il pulsante SOURCE. Italiano-18 BN68-01074B-00ita.qxd 8/21/04 3:37 AM Page 19 Modifica dei nomi delle sorgenti di ingresso Assegnare un nome al dispositivo collegato ai jack di ingresso per semplificare la selezione della sorgente di ingresso.

Premere il tasto MENU per visualizzare il menu. Premere il tasto ENTER per selezionare “Inserisci”.

Premere il pulsante o per selezionare “Modifica Nome” e premere ENTER.

Premere il tasto o per selezionare il dispositivo che si desidera richiamare. Premere il tasto ENTER.

Premere il tasto o per selezionare il dispositivo richiesto. Premere il tasto ENTER. Le opzioni disponibili sono le seguenti: - - - - - VCR - DVD - STB cavo - HD STB - STB satellite - Ricevitore AV Ricevitore DVD - Giochi - Videocamera - DVD combo - DHR - PC DHR: DVD HDD Recorder

Premere il tasto EXIT per uscire. Teletext Decoder La maggior parte dei canale del TV è dotata di “teletext”, ovvero di pagine di informazioni scritte, quali: Orari dei programmi televisivi. Notiziari e previsioni del tempo. Risultati sportivi. Sottotitoli per non udenti. Le pagine del teletext sono suddivise in sei categorie: Part Sommario

Numero della pagina selezionata.

Identità della stazione trasmittente.

Numero della pagina corrente o stato della ricerca.

Informazioni sullo stato. Italiano-19 BN68-01074B-00ita.qxd 8/21/04 3:37 AM Page 20 Visualizzazione delle informazioni del Televideo È possibile visualizzare le informazioni del teletext in qualsiasi momento, tuttavia, la ricezione del segnale deve essere buona. In caso contrario: Le informazioni potrebbero mancare. Alcune pagine potrebbero non essere visualizzate. Per attivare la modalità teletext e visualizzare la pagina del sommario:

Utilizzando il tasto P offre il servizio teletext.

) selezionare il canale che ) per attivare la modalità Teletext. Viene visualizzata la pagina del sommario. È possibile richiamarla in qualsiasi momento premendo il tasto MENU (

Premere nuovamente il pulsante TTX/MIX (

La modalità di trasmissione corrente verrà visualizzata simultaneamente alla pagina teletext.

Premere nuovamente il tasto TV( ) per uscire dalla. Se durante la visualizzazione del testo compaiono caratteri spezzati, verificare che la lingua del testo sia uguale a quella della modalità del menu “Impostazione”. Se le due lingue sono diverse, selezionare la stessa lingua del testo nel menu “Impostazione”. Selezione di una pagina Teletext specifica Premere i tasti numerici sul telecomando per immettere il numero di pagina direttamente:

Immettere il numero della pagina a tre cifre indicato nel sommario utilizzando i tasti numerici corrispondenti.

Se la pagina selezionata è collegata a diverse pagine secondarie, le pagine secondarie vengono mostrate in sequenza. Per bloccare il video su una pagina scelta, premere il tasto

Premere nuovamente il tasto ) per riprendere la registrazione.

Utilizzo delle diverse opzioni di visualizzazione: Per visualizzare... Premere... Sia le informazioni del teletext che la trasmissione normale. TTX/MIX ( Il tasto nascosto (risposte ai quiz, ad esempio). INFO (

Una pagina secondaria immettendo il relativo numero a quattro cifre. DUAL I-II ( La pagina successiva. La pagina precedente.

Lettere con dimensione doppia nella: Metà superiore dello schermo. Metà inferiore dello schermo.

Una volta Due volte Schermo normale. Tre volte Italiano-20

BN68-01074B-00ita.qxd 8/21/04 3:37 AM Page 21 Utilizzo della modalità Fastext per selezionare una pagina Teletext I vari argomenti inclusi nelle pagine del Televideo sono codificati in base a diversi colori e possono essere selezionati premendo i pulsanti colorati sul telecomando.

Premere il tasto colorato corrispondente all'argomento che si desidera selezionare (gli argomenti disponibili sono indicati sulla riga di stato).

Premere il tasto rosso per visualizzare la pagina precedente. Premere il tasto verde per visualizzare la pagina successiva.

Premere nuovamente il tasto TV( (Testo). ) per uscire dalla schermata Text Memorizzazione delle pagine Teletext È possibile memorizzare fino a quattro pagine Teletext per visualizzarle comodamente in un altro momento.

Selezionare la modalità LIST con il tasto SOURCE ( Il tasto SOURCE (

) viene utilizzato per passare dalla modalità LIST alla modalità FLOF.

Premere il tasto colorato corrispondente alla pagina che sarà sostituita.

Immettere il nuovo numero di pagina utilizzando i tasti numerici.

Ripetere i passaggi 2 e 3 per ogni pagina da memorizzare utilizzando ogni volta un tasto colorato diverso.

Premere il tasto SLEEP ( lampeggiano. Italiano-21 ) finché i blocchi corrispondenti BN68-01074B-00ita.qxd 8/21/04 3:37 AM Page 22 Configurazione del software per PC (basato su Windows XP) Di seguito vengono illustrate le impostazioni di visualizzazione di Windows per un PC tipico. Le schermate visualizzate sul proprio PC possono differire in base alla versione di Windows e alla scheda video installate. Nel caso le schermate risultassero differenti, le stesse informazioni di base per la configurazione sono applicabili praticamente in ogni caso. (In caso contrario, contattare la casa costruttrice del proprio computer oppure un rivenditore Samsung).

Fare clic su “Control Panel” nel menu di Start di Windows.

Nella finestra del Pannello di controllo, fare doppio clic su “Appearance and Themes” per visualizzare la relativa finestra di dialogo.

Nella finestra del Pannello di controllo, fare doppio clic su “Display” per visualizzare la relativa finestra di dialogo.

Selezionare la scheda “Settings”. L'impostazione corretta delle dimensioni (risoluzione) Ottimale - 1440 X 900 Se nella finestra di dialogo delle impostazioni dello schermo è disponibile un'opzione per la frequenza verticale, il valore corretto è “60” o “60 Hz”. Altrimenti, fare semplicemente clic su “OK” e uscire dalla finestra di dialogo. Modalità di visualizzazione La posizione e la dimensione dello schermo variano in base al tipo di schermo del PC e alla relativa risoluzione. Le risoluzioni incluse nella tabella sono consigliate. (Sono supportate tutte le risoluzioni comprese entro i limiti indicati) Modalità Risoluzione Frequenza orizzontale (kHz) Frequenza verticale (Hz) Frequenza di clock dei pixel (MHz) Polarità sync (H/V) IBM 720 x 400 640 x 480 31,469 31,469 70,087 59,940 28,322 25,175

VESA La modalità interallacciata non è supportata. Questo dispositivo potrebbe non funzionare correttamente se si seleziona un formato video non standard. DVI non supporta la funzione PC. Italiano-22 BN68-01074B-00ita.qxd 8/21/04 3:37 AM Page 23 Selezione del PC Blocco immagine: Lo scopo della regolazione della qualità dell'immagine è di rimuovere o ridurre i disturbi. Se il disturbo non viene eliminato mediante la semplice sintonizzazione fine, è necessario regolare al meglio la frequenza (sintonizzazione grossa) ed eseguire nuovamente la sintonizzazione fine. Dopo aver ridotti i disturbi, regolare nuovamente l'immagine in modo che sia allineata al centro dello schermo.

Preimpostazione: Premere il tasto SOURCE per selezionare la modalità PC.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Impostazione” e premere ENTER.

Premere il pulsante o per selezionare “PC” e premere ENTER.

Premere il tasto ENTER per selezionare "Blocco immagine".

Premere il pulsante o per selezionare “Grossa” o “Fine” e premere ENTER.

Premere il tasto o per regolare la qualità dello schermo. Premere il tasto ENTER.

Premere il tasto EXIT per uscire. Posizione: Regolare la posizione dello schermo del PC per adattarlo come schermo TV.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Impostazione” e premere ENTER.

Premere il pulsante o per selezionare “PC” e premere ENTER.

Premere il pulsante o per selezionare “Posizione” e premere ENTER.

Premere il tasto o per regolare la posizione verticale. Premere il tasto o per regolare la posizione orizzontale. Premere il tasto ENTER.

Premere il tasto EXIT per uscire. Reset immagine: È possibile sostituire tutte le impostazioni dell'immagine con i valori predefiniti.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Impostazione” e premere ENTER.

Premere il pulsante o per selezionare “PC” e premere ENTER.

Premere il pulsante o per selezionare “Reset immagine” e premere ENTER.

Premere il tasto EXIT per uscire Regolazione auto: L'Auto regolazione consente allo schermo del PC di adattarsi automaticamente al segnale video PC in ingresso. I valori "fine", "grossa" e "posizione" vengono regolati automaticamente.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Impostazione” e premere ENTER.

Premere il pulsante o per selezionare “PC” e premere ENTER.

Premere il pulsante o per selezionare “Regolazione auto” e premere ENTER.

Premere il tasto EXIT per uscire. Italiano-23 BN68-01074B-00ita.qxd 8/21/04 3:37 AM Page 24 Regolazione del supporto Tasto

2. Premere al centro della parte posteriore del televisore.

Regolare il supporto come illustrato nella Figura (2), premendo il tasto nella parte posteriore del supporto. (2) (1)

1. Posizionare il lato anteriore del televisore sul tavolo,

adagiandolo su un cuscino o su un panno morbido, come illustrato nella Figura (1). - Allineare il lato inferiore del televisore con il margine del tavolo.

3. Posizionare il televisore sul tavolo in modo che sia stabile.

Come regolare l'angolazione del televisore (1) Regolazione dell'angolazione per l'utilizzo del televisore sul supporto in dotazione. (2) Regolazione dell'angolazione durante la conversione dal montaggio su supporto al montaggio a muro (1 3, 3 1) (3) Regolazione dell'angolazione per il montaggio del televisore LCD a muro. Quando si regola il supporto, premere il tasto nella parte posteriore dello stesso. 1. La figura (1) mostra l'angolo di regolazione (-2°~14°) quando il televisore LCD viene utilizzato sul supporto in dotazione. Un'eccessiva inclinazione del televisore potrebbe provocare dei danni all'apparecchio.

2. La figura (2) mostra l'angolo di regolazione (14°~80°) quando si passa dal montaggio su supporto al montaggio a muro.

3. La figura (3) mostra l'angolo di regolazione (0°~10°) quando il televisore LCD viene montato alla parete.

Durante gli spostamenti dell'angolazione da 1 a 2 o da 3 a 2 si udirà uno scatto. Installazione del Kit di montaggio a parete Gli articoli del kit di montaggio a parete (venduti separatamente) consentono di montare il televisore alla parete. Per informazioni dettagliate sull’installazione del kit di montaggio a parete, consultare le istruzioni fornite insieme agli articoli del kit. Contattare un tecnico per richiedere assistenza quando si monta la staffa a parete. Samsung Electronics non può essere ritenuta responsabile per qualsiasi danno al prodotto, lesioni personali o altri problemi causati da una installazione autonoma del televisore da parte dell’utente. Installazione dei dispositivi di montaggio in base allo standard VESA Montaggio Tasto (venduti separatamente)

1. Posizionare il lato anteriore del televisore sul tavolo, adagiandolo

su un cuscino o su un panno morbido.

2. Regolare il supporto, premendo il tasto nella parte posteriore

dello stesso. (2) (3)

3. Allineare il cuscinetto di interfaccia per il montaggio

(non incluso) ai fori presenti nella parte inferiore del supporto e fissarlo con le quattro viti fornite insieme al braccio, al gancio per il montaggio a muro o ad altre basi. Coperture decorative

1. Se si installa il televisore a parete senza il

supporto, inserire le coperture decorative nei fori come descritto in figura (1). (1)

2. Una volta inserite le coperture decorative, serrarle

con 4 viti come descritto in figura (2). (2) Italiano-24 BN68-01074B-00ita.qxd 8/21/04 3:37 AM Page 25 Risoluzione dei problemi: Prima di contattare l'assistenza Niente audio e nessuna immagine.
