CLASSIQUE 936 - CLASSIQUE 939 - Afzuigkap NOVY - Gratis gebruiksaanwijzing en handleiding

Merk	NOVY
Modellen	CLASSIQUE 936 en CLASSIQUE 939
Producttype	Afzuigkap
Behuizingsmateriaal	Geborsteld roestvrij staal
Filtertype	100% metalen vetfilter, vaatwasmachinebestendig
Aantal snelheden	3 snelheden (laag, midden, hoog) + verlichting
Verlichting	TL-lamp (15W voor CLASSIQUE 936, 18W voor CLASSIQUE 939)
Afvoerdiameter	125 mm
Minimale installatiehoogte	60 cm boven een elektrische kookplaat, 65 cm gas, 75 cm inductie
Maximale installatiehoogte	80 cm boven de kookplaat
Elektrische voeding	Snoer met tweepolige stekker + aarding (geaard stopcontact)
Reiniging van het filter	Minstens 2 keer per maand, in de vaatwasser of met de hand
Reiniging van de behuizing	Vochtige doek en mild reinigingsmiddel, geen schurende producten
Veiligheid	Uitschakeling van de afzuigkap bij brand, niet flamberen onder de afzuigkap
Fabrieksgarantie	Onder voorwaarde van installatie door een gekwalificeerde installateur

Veelgestelde vragen - CLASSIQUE 936 - CLASSIQUE 939 NOVY

Hoe maak ik het vetfilter van mijn NOVY-afzuigkap schoon?

Het vetfilter moet minstens tweemaal per maand worden gereinigd. Verwijder het filter door aan het lipje naar beneden te trekken. Was het in de vaatwasser of met de hand met een mild reinigingsmiddel. Spoel, droog en plaats het terug. Een te vuil filter kan gaan lekken en brandgevaar opleveren.

Hoe vervang ik de lamp van de afzuigkap?

Voordat u ingrijpt, koppelt u de afzuigkap los van het elektriciteitsnet. Duw het glas omhoog, draai de kartelschroeven los, verwijder het glas. De lamp is een TL 15W voor CLASSIQUE 936 of TL 18W voor CLASSIQUE 939. De starter is van het type 4-80W. Vervang de lamp en monteer het glas terug.

Wat is de aanbevolen installatiehoogte?

De minimale installatiehoogte is 60 cm boven een elektrische kookplaat, 65 cm boven gas en 75 cm boven inductie. De maximale hoogte is 80 cm boven de kookplaat.

Wat moet ik doen bij brand onder de afzuigkap?

Bij brand onmiddellijk de afzuigkap uitschakelen. Gebruik nooit water om brandend vet of olie te blussen. Dek de pan af met een deksel of een natte doek. Niet flamberen onder de afzuigkap.

Waarom zuigt mijn afzuigkap slecht?

Slechte afzuiging kan worden veroorzaakt door gebrek aan ventilatie in de keuken. Zorg ervoor dat er frisse lucht kan binnenkomen via een ventilatierooster, een deur of een halfopen raam. Controleer ook of het vetfilter niet verstopt is en of de afvoerslang niet gekneld zit.

Kan ik mijn afzuigkap gebruiken zonder buitenafvoer?

Nee, dit model is een afzuigkap die moet worden aangesloten op een buitenafvoer. De afvoer moet zo kort en recht mogelijk zijn, met een diameter van 125 mm. Gebruik nooit een reeds in gebruik zijnd kanaal voor een andere functie.

Welk product moet ik gebruiken om het roestvrij staal van de afzuigkap te reinigen?

Reinig de buitenkant met een vochtige doek en een mild reinigingsmiddel. Gebruik geen agressieve, schurende of chloorhoudende producten, noch bleekmiddel. Gebruik voor het onderhoud van roestvrij staal NOVY Inoxcleaner (906060).

Hoe stel ik de snelheden van de afzuigkap in?

De afzuigkap heeft een 4-toetsenschakelaar: verlichting, lage snelheid, middensnelheid, hoge snelheid. De drie snelheden hebben een controlelampje. Zet de afzuigkap voor een goede werking enkele minuten voor het koken aan en schakel hem 10 minuten na het koken uit.

Waar vind ik het typenummer voor de klantendienst?

Het typenummer van uw afzuigkap staat op het typeplaatje achter het vetfilter. Noteer het bij technische problemen. Neem contact op met de reparatiedienst van NOVY: 056/36 51 02 (Frankrijk: 03.20.94.06.62).

Kan ik de afzuigkap zelf installeren?

De installatie moet worden uitgevoerd door een gekwalificeerde installateur. Het niet naleven van deze voorwaarde leidt tot verlies van de fabrieksgarantie. Volg de montage-instructies: hoogte, wandmontage of onderkastmontage, elektrische aansluiting en afvoer.

GEBRUIKSAANWIJZING CLASSIQUE 936 - CLASSIQUE 939 NOVY

NOVY nv behoudt zich hetrecht voor te allen tijde en zonder voorbehoud de constructie en de prijzen vanhaar producten te wijzigen.

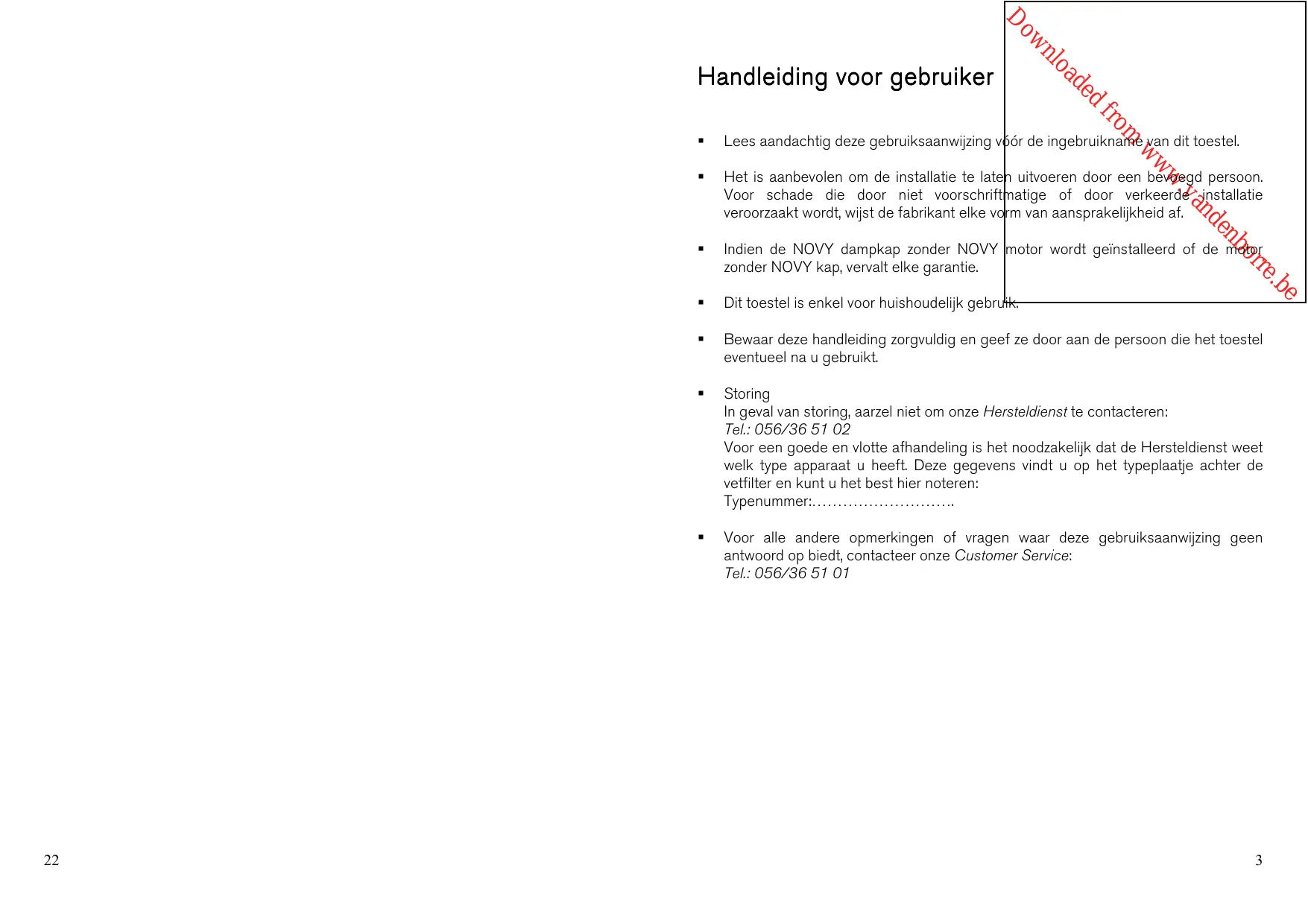

Handleiding voor gebruiker

Lees aandachtig deze gebruiksaanwijzing vór de ingebruikname yan dit toestel.
- Het is aanbevolen om de installmentie te latent uitvoeren door een bevaged persoon. Voor schade die door Niet voorschriftmatige of door verkeerde installmentieveroorzaakt worden, wijst de fabrikant elke vorm van aansprakelijkheid af.
- Indien de NOVY dampkap zonder NOVY motor worden geinstalleerd of de motor zonder NOVY kap, vervalt elke garantie.
- Dit toestel is enkel voor huishoudelijk gebruik.
- Bewaar deze handleiding zorgvuldig en geef ze door aan de persoon die het toestel eventueel na u gezebuikt.
- Storing In geval van storing,aarzel nicht om once Hersteldienst te contacteren: Tel.:[phone]

Voor een goede en votte afhandeling is hetoodzakelijk dat de Hersteldienst weet welk type apparaat u heeft. Deze gegevens vindt u op het typeplaatje awhile de vetfilter en kunt u het best hier noteren: Typenummer:

• Voor alle andere opmerkingen of vragen waar deze gebruiksaanwijzing geen antwoord op biédt, contacteer once Customer Service: Tel.: [phone]

Gebruik

De NOVY dampkap is uitgerust met een krachtige turbine. De dampen worden opgezogen doorheen de filters via randafzuiging. NOVY randafzuiging garandeert een degelijkke afvoer van kookdampen door een maximum afzuiging over het volledige kookoppervlak.

Ventilatie

Bij gebruik van de dampkap dient er in de ruimte.altijd een luchttoevoer aanwezig te zich,waardoor verse lucht kan toestromen.Het aanvoeren van verse lucht kan geschieden door een raam te kantelen,een deur te openen of door een toevoerrooster aan te brengen.

Hoe groot de keuken of de ruimte met open keuken ook is, er kan slechts zoveel luchtuit de ruimte worden afgezogen als er worden aangevoerd.

Te weinig luchttoevoer kan een rendementsverlies van 50% en meer veroorzaken.

Door te weinig luchttoevoer kan terugslag ontstaan in andere aanwezige afvoerkanalen, zoals bijvoorbeeld het rookafvoerkanaal van de open haard of andere verbrandingstoestellen. Dit veroorzaakt een vergiftigingsgevaar door terugbezogen gassen en verbrandingsgassen.

Bij gewiktijdig gebruik van de dampkap en toestellen gevoed met energia, anders dan elektrisch, mag de onderdruk in de ruimte Niet groter zich dan 4 Pa (=0,04 mBar).

Veiligheid

Alleen onder voortdurend toezicht mag onder de dampkap gefrituurd worden.
Flamberen onder de dampkap is in geen geval toegestaan.
In geval van brand schakel altijd uw dampkap UIT.
- Blus brandende vetten nooit met water, maar werk de pan af met een passend deksel of een blusdeken.

Tips

De keukendampen worden het meest doeltreffend verwijderd door:

• Inschakelen van de dampkap enkele minutes voor de aanvang van het koken.
• Uitschakelen van de dampkap ongeveer 10 minutes na het beëindigen van het koken.
  Vermijd elke tocht boven het kookvlak.
• Plaats uw kookgerei zodanig dat opwellende dampen onder het aanzuigoppervlak van de kapterechtkommen.
• Koken met inductie: de intensiteit van kookplaat en dampkap zo laag möglich instellen om overproductie van dampen te vermijden.

De schakelaar heeft 4 toetsen, waarvan 3 met verklikkerlichtje:

Verlichting

Lichte afzuiiging
II Middelmatige afzuiing
III Sterke afzuging

Onderhoud

Onderhoud van de vetfilter

In de dampkap bevinden zich 1 of 2 metalen vetfilters die naargelang het gebruik en minstens 2 keer per maand dienen gereinigd te worden.

Bij het verpakken zit de vetfilter stevig vast aan de veren. Om de montage te vergemakkelijkoven volstaat het om de veren Lichtjes maar de binnenkant van de filter te verbuigen.

De inox onderplaat gewelijkijdig aan het linker en rechter uiteinde vastnemen (niet in het midden) en maar onder trekken. De vetfilter(Intu verwijderen door aan het haakje te trekken dat zich op de filter bevindt.

De filter kan als volgt gereinigd worden :

• In de vaatwasmachine.
• Handmatig: Dompel de filter in een oplossing van heet water en een ontvettend vloeibaar detergent. Spoel verwolgens de filter onder de kraan met heet water en LAST ze daarna uitdrogen.

Belangrijk! Indien de bovenvermelde instructies nicht worden uitgevoerd, ontstaat er dooren te sterke verruiling, kans op brandgevaar.

Onderhoud van de dampkap

De dampkap kan worden gereinigd met vochtige doek en een mild reinigingsmiddel. Gebruik nooit agressieve, krassende producten. Chloorhoudende (Eau de Javel) producten Niet aanwenden voor de inox delen waar ze deze onherroepelijk beschaden. Onderhoud van de inox oppervlaktes gebeurt best met NOVY Inoxcleaner (bestelnummer 906.060).

Vervangen van de lampen

Voor iedere interventie het toestel elektrisch ontkoppelen.

Druk het glas samen met de glashouder (rail) omhoog en draai de gekartelde

schroeven enkele toeren los. Blijf het glas vasthouden verwijl u de glashouder (rail) wegneemt. Schuif het glas waar achteren om te verwijderen.

Voor de 906/1 en 936/1 is de lamp van type 15 Watt, voor de 909/1 en 939/1, 949/1

en 950/1 is het een TL-lamp van 18 Watt. Startertype: 4 - 80 W.

Handleiding voor installmentie

Gelieve deze instructies aandachtig te lezen.

• Het is aanbevolen om de installment te latent uitvoeren door een bevoegd persoon. Voor schade die door Niet voorschriftmatige of door verkeerde installment veroorzaakt worden, wijst de fabrikant elke vorm van aansprakelijkheid af.
• Controller de staat van het toestel en het montagematerialiaal zodia u ze UIT de verpakking haalt. Neem het toestel met zorg UIT de verpakking. Gebruik geen scherpe messen om de verpakking te openen.
• Installee het toestel Niet indien het beschadigd is en richt u in dat geval tot NOVY.

Montage

Minimum installmenthoogte: 60 cm boven elektrisch, 65 cm boven gas, 75 cm boven inductie.

Maximum hoogte: 80 cm boven kookvlak.

De Novy dampkap kan u rechtstreeks aan de muur hangen door middel van bijgeleverde Z-rail.

Boor op de gegaste plaats gaten in de muur met een steenboor van 8 mm. Bevestig hierin de nylon pluggen en schroef cervolgens de rail stevig vast met de bijgeleverde schroeven. Hang tenslotte de dampkap op.

Om de dampkap onderaan een hangkast te monteren dienen de gaten 8 (volgens de afmetingen van de inbouwafmetingen) in de kast geboard worden. Bijgeleverde bouten M5 konnen dan met de rondsels, door de kast in de clipsmoeren geschroefd worden, die zich aan de bovenzijde van de kap bevinden.

Het is belangrijk dat het apparaat goed horizontal geplaatst wordt.

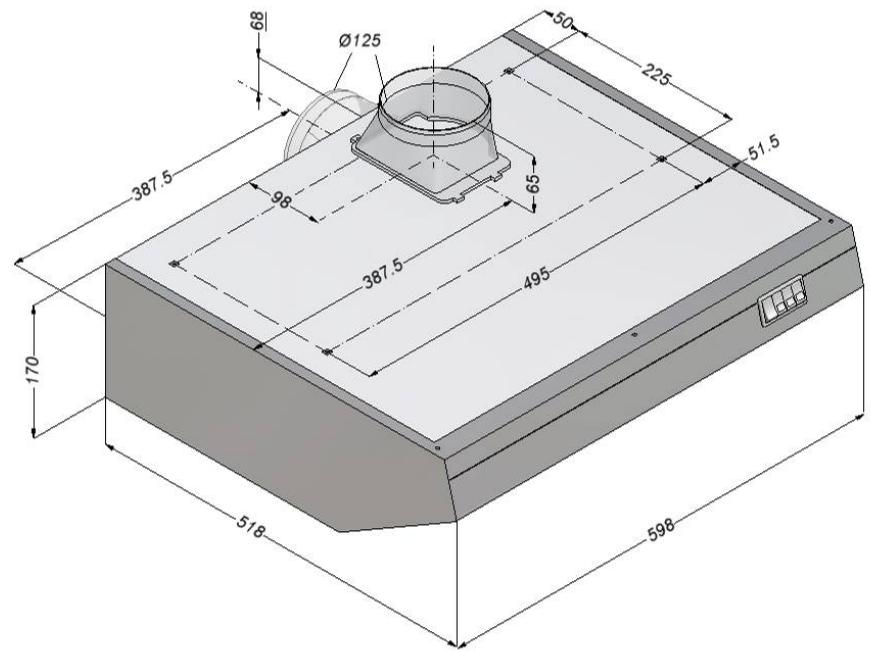

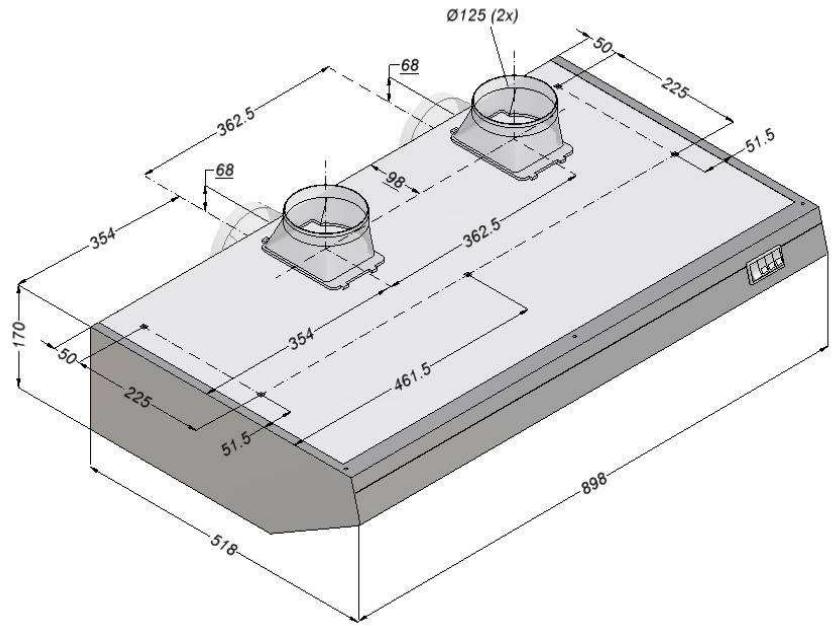

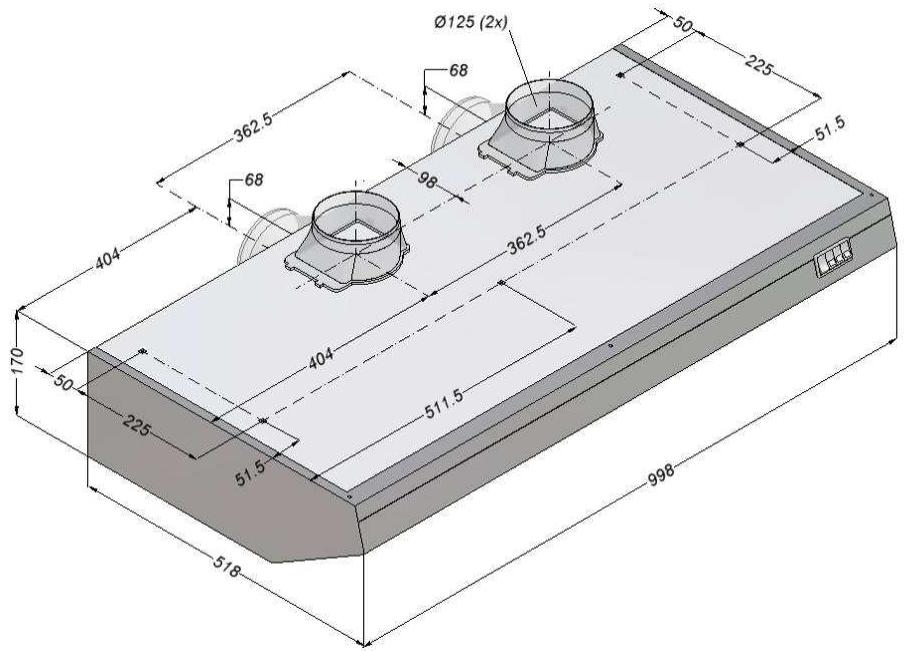

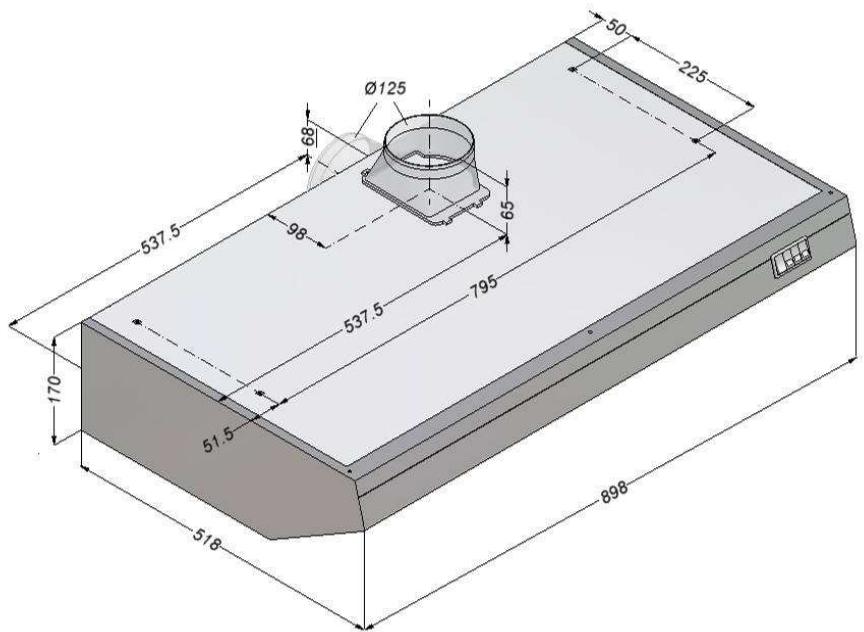

Inbouwafmetingen

Zie pagina 18 - 19

949/1

benborne. be

950/1

909/1 - 939/1

Aansluiting voor luchtafvoer

De afvoer kan maar boven of maarchter met een buis van 125 mm (2 buizen voor model 949/1 en 950/1).

Opgepast! De afvoer要去 worden verzorg! Elke verminderin diameter of fouit in afvoer zal de capacititeit verminderen en het geluidsniveau verhogen.

• Aansluiten op een buis met een binnendiameter van 125 mm.
• De afvoer zo kort möglichk houden en met zo weinig möglichk bochten
• Verminder de afvoerdiameter nicht
• Gebruik gladde, onbrandbare buizen
• Flexibele buizen maximaal uittrekken en op maat afsnijden
  Maak zachte bochten (aansluiten in schouw met bocht)
• Gebruik de ALU-folio kleefband 906.292 en klemband 906.290 voor luchtdichte verbindingen.
• Gebruik Novy wanduitblaasklep 906.178
• Gebruik dakdoorvoer met voldoende capaciteit
• Er mag in geen geval worden aangesloten op een verwarmingsschouw, het要去 een verluchtingsschouwশn
• Platte buizen: oppervlakte platte buis en Ronde buis要去en even groot发展格局 125 mm = 123 cm²
  Aanvoer lustc hvingien d.m.v. rooster in muur, venster of deur.

De hiervoor vermelde instructies i.v.m. de luchtafvoer zich opgesteld volgens de voorschriften van de bevoegde overheid en要去en dus nageleefd worden.

Electrische aansluiting

De dampkap voorzien van aansluitsnoor en stekker met aarding. Sluit de stekker steeds aan op een contactdoos met aarding. De contactdoos goed bereikbaar monteren. Vervanging van het aansluitsnoor dient steeds te gebeuren door een bekwamevakman. Stroomsterkte en verbruik zijn aangegeven op het specificatieplaatje.

Electrische schema's

Zie pagina 20 - 21
