Marque	NOVY
Modèles	CLASSIQUE 936 et CLASSIQUE 939
Type de produit	Hotte aspirante
Matériau du carter	Inox brossé
Type de filtre	Filtre à graisse 100% métallique, lavable au lave-vaisselle
Nombre de vitesses	3 vitesses (petite, moyenne, grande) + éclairage
Éclairage	Lampe TL (15W pour CLASSIQUE 936, 18W pour CLASSIQUE 939)
Diamètre d'évacuation	125 mm
Hauteur d'installation minimale	60 cm au-dessus d'une table électrique, 65 cm gaz, 75 cm induction
Hauteur d'installation maximale	80 cm au-dessus du plan de cuisson
Alimentation électrique	Cordon avec fiche bipolaire + terre (prise avec terre)
Nettoyage du filtre	Au moins 2 fois par mois, au lave-vaisselle ou à la main
Nettoyage du carter	Chiffon humide et détergent doux, pas de produits abrasifs
Sécurité	Arrêt de la hotte en cas de feu, ne pas flamber sous la hotte
Garantie constructeur	Sous condition d'installation par un installateur qualifié

FOIRE AUX QUESTIONS - CLASSIQUE 936 - CLASSIQUE 939 NOVY

Comment nettoyer le filtre à graisse de ma hotte NOVY ?

Le filtre à graisse doit être nettoyé au moins deux fois par mois. Retirez le filtre en tirant sur la languette vers le bas. Lavez-le au lave-vaisselle ou à la main avec un détergent doux. Rincez, séchez et remettez en place. Un filtre trop encrassé peut dégorger et présenter un risque d'incendie.

Comment remplacer la lampe de la hotte ?

Avant toute intervention, débranchez la hotte du réseau électrique. Poussez le verre vers le haut, dévissez les vis cartelées, retirez le verre. La lampe est une TL 15W pour CLASSIQUE 936 ou TL 18W pour CLASSIQUE 939. Le starter est de type 4-80W. Remplacez la lampe et remontez le verre.

Quelle est la hauteur d'installation recommandée ?

La hauteur minimale d'installation est de 60 cm au-dessus d'une table électrique, 65 cm au-dessus du gaz et 75 cm au-dessus d'une induction. La hauteur maximale est de 80 cm au-dessus du plan de cuisson.

Que faire en cas de feu sous la hotte ?

En cas de feu, éteindre immédiatement la hotte. Ne jamais éteindre des graisses ou huiles brûlantes avec de l'eau. Couvrez la casserole avec un couvercle ou une couverture humide. Ne pas flamber sous la hotte.

Pourquoi ma hotte aspire-t-elle mal ?

Une mauvaise aspiration peut être due à un manque d'aération dans la cuisine. Assurez-vous que de l'air frais puisse entrer par une grille d'aération, une porte ou une fenêtre entrouverte. Vérifiez aussi que le filtre à graisse n'est pas obstrué et que le tuyau d'évacuation n'est pas étranglé.

Puis-je utiliser ma hotte sans évacuation extérieure ?

Non, ce modèle est une hotte aspirante qui doit être raccordée à une évacuation extérieure. L'évacuation doit être la plus courte et directe possible, avec un diamètre de 125 mm. Ne jamais utiliser un conduit déjà en service pour une autre fonction.

Quel produit utiliser pour nettoyer l'inox de la hotte ?

Nettoyez l'extérieur avec un chiffon humide et un détergent doux. N'utilisez pas de produits agressifs, abrasifs ou chlorés, ni d'eau de Javel. Pour entretenir l'inox, utilisez NOVY Inoxcleaner (906060).

Comment régler les vitesses de la hotte ?

La hotte dispose d'un interrupteur à 4 touches : éclairage, petite vitesse, vitesse moyenne, grande vitesse. Les trois vitesses ont une lampe témoin. Pour une bonne efficacité, mettez la hotte en marche quelques minutes avant la cuisson et arrêtez-la 10 minutes après.

Où trouver le numéro de type pour le service après-vente ?

Le numéro de type de votre hotte se trouve sur la plaque de contrôle située derrière le filtre à graisse. Notez-le en cas de problème technique. Pour contacter le service réparation NOVY : 056/36 51 02 (France : 03.20.94.06.62).

Puis-je installer moi-même la hotte ?

L'installation doit être réalisée par un installateur qualifié. Le non-respect de cette condition entraîne la suppression de la garantie constructeur. Suivez les instructions de montage : hauteur, fixation murale ou sous armoire, raccordement électrique et évacuation.

MODE D'EMPLOI CLASSIQUE 936 - CLASSIQUE 939 NOVY

NOVY S. A. se réserve le droit de modifier en tout temps et sans préavis la construction et les prix de ses produits.

Mode d'emploi (page 8-12)

WT	wit	blanc	weiss	white
GE/GN	geel/groen	jaune/vert	gelb/grün	yellow/green
GS	grijs	gris	grau	grey
RD	rood	rouge	rot	red
BL	blauw	bleu	blau	blue
BR	bruin	brun	braun	brown
ZW	zwart	noir	schwarz	black

WT	wit	blanc	weiss	white
GE/GN	geel/groen	jaune/vert	gelb/grün	yellow/green
GS	grijs	gris	grau	grey
RD	lood	rouge	rot	red
BL	blauw	bleu	blau	blue
BR	bruin	brun	braun	brown
ZW	zwart	noir	schwarz	black

Lire attentivement le mode d'emploi avant l'utilisation de cet appareil. - La mise en place de cet appareil doit être réalisée par un installateur qualifié. Le non-respect de cette condition entraîne la suppression de la garantie constructeur et tout recours en cas d'accident. - L'installation de la hotte NOVY sans le moteur NOVY (ou l'inverse) entraîne la suppression de la garantie constructeur. - Cet appareil est destiné exclusivement à un usage domestique. - Conserver soigneusement ce mode d'emploi. Transmettez-le au propriétaire suivant. - En cas de problèmes techniques, n'hésitez pas de contacter notre Service de réparation: Tél.: [phone] (Novy France: 03.20.94.06.62) Pour une intervention rapide il est nécessaire de communiquer le numéro de type de l'appareil figurant sur la plaque de contrôle située derrière le filtre à graisse. Noter le numéro de type ici: Numéro de type:............ Pour toute autre remarque ou question auxquelles ce mode d'emploi ne réponds pas, veuillez contacter notre Customer Service: Tél.: [phone] (Novy France: 03.20.94.06.62)

La hotte est dotée d'une puissante turbine qui absorbe les vapeurs à travers un filtre à graisses pour les évacuer ensuite à l'extérieur.

Le carter en inox brossé détermine les couloirs d'aspiration périphérique, ce qui assure un traitement efficace de toute la surface couverte par la hotte.

La hotte NOVY est un appareil performant et silencieux.

Ventilation

Quelles que soient les dimensions de votre cuisine, votre hotte ne peut évacuer que l'équivalent de l'air de remplacement que vous laissiez entrer dans la pièce. C'est pourquoi, lors de l'utilisation de la hotte, il est important que de l'air frais puisse entrer dans la cuisine par une grille d'aération ou par une porte ou une fenêtre entrouverte.

Le rendement de la hotte peut être diminué jusqu'à 50% et plus à cause d'un manque d'aération.

En cas d'entrée d'air insuffisante, une dépression peut apparaître dans les conduits de chauffage, par exemple feu ouvert, chaudière.

Lors de l'emploi simultané de la hotte et d'appareils utilisant une énergie autre que l'électricité (par exemple gaz, charbon) la dépression dans la cuisine ne peut pas dépasser 4 Pa (= 0,04 mBar).

Sécurité

Pour un fonctionnement rationnel, il est conseillé de prendre en considération les notions suivantes.

Il est strictement interdit de flamber sous la hotte. - Ne jamais laisser votre friteuse sans surveillance. En cas de feu, éteindre la hotte. - Ne jamais éteindre des graisses ou huiles brûlantes avec de l'eau. Couvrir la casserole avec un couvercle ou une couverture (humide).

Utilisation

Pour une bonne efficacité, il est conseillé:

• De mettre la hotte en marche quelques minutes avant le début de la cuisson. De l’arrêter 10 minutes après la fin de la cuisson. D’éviter des courants d’air au-dessus du plan de cuisson.
• De placer les casseroles de façon que les buées ne sortent pas du plan inférieur de votre hotte.
• Cuisson sur induction : utiliser la taque et la hotte sur les niveaux les plus bas possible pour éviter la formation excessive de buées.

Commande

L'interrupteur comporte 4 touches, dont 3 avec lampe témoin :

éclairage

petite vitesse

vitesse moyenne

grande vitesse

Filtre à graisse

La hotte est équipée d'une ou deux filtres 100% métalliques. Suivant la fréquence d'utilisation et au moins 2 fois par mois, les filtres doivent être enlevés et nettoyés.

Au déballage, le filtre est fermement verrouillé par ses ergots pour éviter un décrochage durant le transport. Pour faciliter des démontages ultérieurs, il suffit de pouvoir légèrement les ergots vers le centre du filtre pour adoucir le verrouillage.

Les filtres sont accessibles par l'ouverture en bascule du carter en inox. Tirer le carter vers le bas en le maintenant fermement de chaque côté (ne pas tirer au milieu). Pour ôter le filtré : tirer sur la languette vers le bas.

Nettoyage

• Dans le lave-vaissette
• e et le nettoyer pour en éliminer toutes les particules. Rincer et contrôler la propriété par mirage à contre-jour. Égoutter, sécher et remettre en place. Ne pas utiliser de poudre non dissoute.

Important ! Un filtre trop chargé dégorge et peut présenter un risque d'incendie. Ne négligez jamais le nettoyage périodique.

La carrosserie

L'extérieur de la hotte se nettoie avec un chiffon humide et un détergent doux. Ne pas utiliser des produits agressifs, abrasifs ou chlorés. L'utilisation de l'eau de Javel est également à proscrire pour le nettoyage de l'inox.

Entretenez les surfaces en inox avec NOVY Inoxcleaner (906060).

Remplacement des lampes

Avant toute intervention, débrancher la hotte du réseau électrique

Pousser le verre avec son rail vers le haut et dévisser les vis cartélées de quelques tours. Ne lâchez pas le verre, mais retirez-le vers le bas. Maintenant glissez le verre vers l'arrière pour le sortir.

La lampe est du type TL 15 Watt pour modèles 906/1 et 936/1 et du type TL 18 Watt pour modèles 909/1, 939/1, 949/1 et 950/1. Type du starter : 4 - 80 W.

Instructions d'installation

Veuillez lire les instructions attentivement avant de procéder.

• La mise en place de cet appareil doit être réalisée par un installateur qualifié. Le non-respect de cette condition entraîne la suppression de la garantie constructeur et tout recours en cas d'accident.
• Contrôler l'état de l'appareil et les pièces de montage au déballage. Déballer l'appareil avec soin. Faire attention à ne pas utiliser des couteaux ou objets tranchants pour ouvrir l'emballage.
• Si l'appareil est endommagé, stopper l'installation et contacter NOVY.

Montage

Hauteur minimale d'installation: 60 cm au-dessus d'une taque électrique, 65 cm au-dessus du gaz, 75 cm au-dessus de l'induction.

Hauteur maximale : 80 cm au-dessus du plan de cuisson.

La hotte peut être suspendue au mur avec le Z-rail fourni. Forez les trous aux bons endroits avec une mèche de 8 mm. Placez ensuite les chevilles en nylon et vissez le rail solidement. Enfin, accrochez la hotte.

Pour visser la hotte au fond d'une armoire, forez les trous de 8 mm (selon les dimensions, voir dimensions d'encastrement) dans l'armoire.

Les boulons M5 et rondelles ci-joints, peuvent être visées dans la hotte par l'intermédiaire des écrous, situées au-dessus de la hotte.

Dimensions d'encastrement

Voir page 18-19

Raccordement

L'évacuation se fait par le dessus ou l'arrière de l'appareil sur une collerette de 125 mm (deux pour 949/1 et 950/1).

Attention! l'évacuation doit se faire soigneusement! assurez-vous du libre débouché à l'air: tout étranglement du tuyau d'évacuation est contre indiqué pour assurer un résultat optimal de rendement et de niveau sonore.

• Raccordement impératif sur tubages de 0 125 mm minimal
• L'évacuation doit être la plus courte et la plus directe possible
• Ne jamais réduire la section du tuyau. Utiliser des tuyaux lisses, ininflammables.
• Etirer les tuyaux extensibles et couper sur mesure
• Faire des coudes douces (raccordement dans cheminée avec coude)
• Veiller à ce que votre raccordement soit hermétique : utiliser l'adhésif alu 906.292 et collier de serrage 906.290. Utiliser NOVY clapet de façade 906.178. Utiliser une sortie toiture avec une capacité suffisante.
• N'utilisez jamais un conduit déjà en service pour une autre fonction (conduit de chauffage, ventilation mécanique contrôlée), seul raccordement sur un conduit d'aération est possible
• Tuyaux rectangulaires: la surface du tuyau rond et rectangulaire doit correspondre 125mm = 123m²
• Prévoir de la ventilation (conduit d'aération, grille dans porte ou fenêtre)

Raccordement électrique

Raccordement électrique sur le cordon avec fiche bipolaire + terre. Connecter la fiche toujours à une prise avec terre. L'intensité du courant figure sur la plaque signalétique. Utiliser une prise avec terre. La prise doit être accessible. Le remplacement doit se faire par un installateur qualifié.

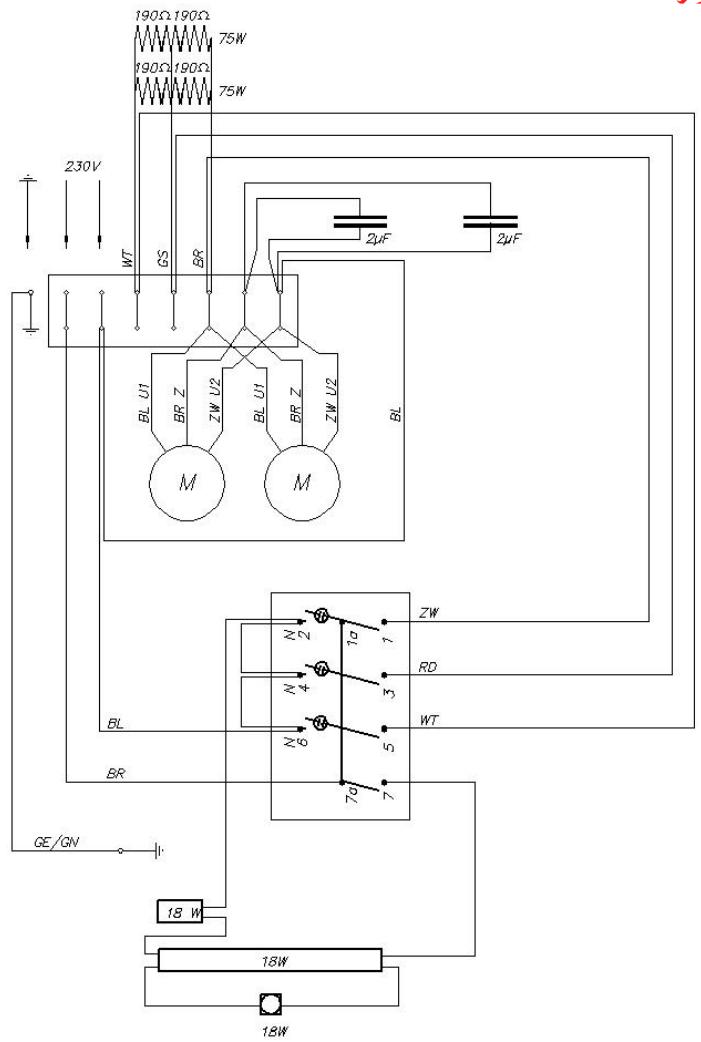

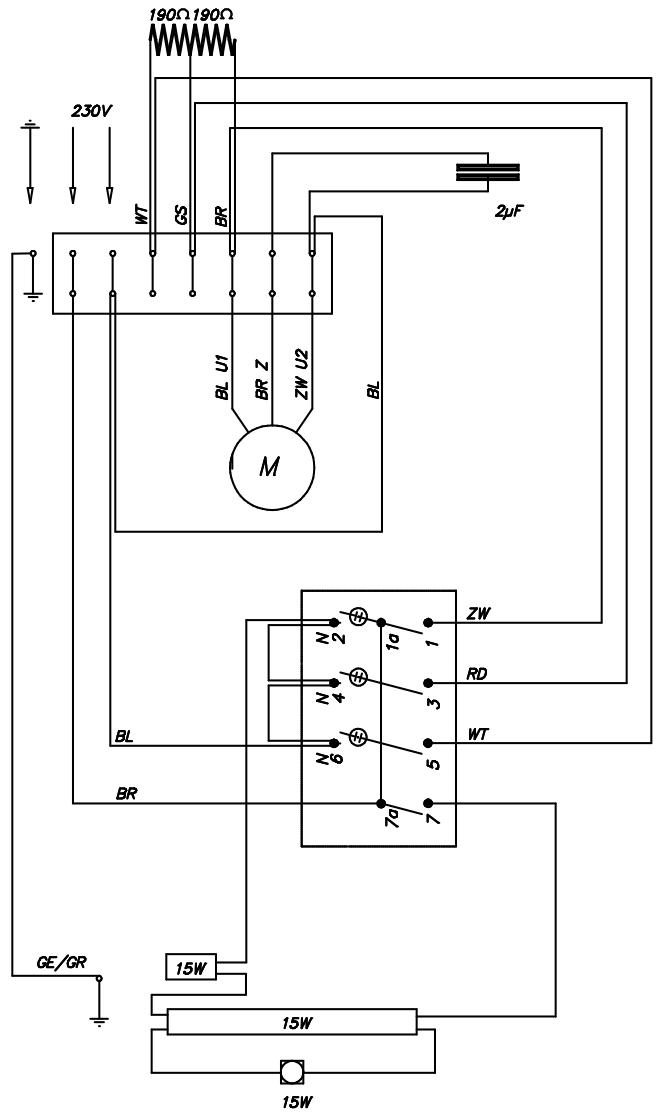

Schéma électrique

Voir page 20-21
