Producttype	Wandafzuigkap
Merk	CANDY
Model	CCE117
Voeding	220-240 V, 50 Hz
Verlichtingsvermogen	LED max 1,5 W
Aantal snelheden	3 snelheden + boosterfunctie
Bedieningstype	Drukknoppen
Luchtafvoerdiameter	150 mm
Minimale afstand kookplaat-afzuigkap	65 cm
Maximale afstand kookplaat-afzuigkap	75 cm
Vetfilter	Wasbaar metalen vetfilter
Geurfilter	Actief koolstoffilter (recirculatie)
Onderhoud vetfilter	Maandelijks
Vervanging koolstoffilter	Minimaal één keer per jaar
Recirculatiefunctie	Ja, met actief koolstoffilter
Externe afvoerfunctie	Ja, slang diameter 150 mm
Materiaal	Glas en metaal
Montagetype	Wandmontage
Gebruik	Alleen huishoudelijk gebruik
Conformiteit	Europese richtlijn 2012/19/EU

Veelgestelde vragen - CCE117 CANDY

Wat is de aanbevolen afstand tussen de afzuigkap en de kookplaat?

De afzuigkap moet op een afstand tussen 65 en 75 cm boven de kookplaat worden geplaatst voor het beste resultaat.

Hoe reinig ik het vetfilter?

Het vetfilter moet maandelijks worden gereinigd met een huishoudelijk reinigingsmiddel. Gebruik een zachte, vochtige doek. Gebruik nooit een schuurspons of agressieve chemicaliën.

Wanneer moet het actieve koolstoffilter worden vervangen?

Het actieve koolstoffilter moet minimaal één keer per jaar worden vervangen, afhankelijk van de gebruiksfrequentie van de afzuigkap.

Wat te doen als de afzuigkap hevig trilt?

Dit kan worden veroorzaakt door een vastzittende turbine, een slecht bevestigde motor of een slecht bevestigde eenheid aan de steun. Schakel het apparaat uit en roep de hulp van een professional in. Controleer ook de installatie van de steun.

Hoe vervang ik de LED-lamp?

Verwijder de schroeven op het glas, verwijder het, koppel de verbinding los en verwijder de fittingen. Belangrijk: de lampen kunnen niet afzonderlijk worden vervangen; u moet het complete set lampen, fittingen en kabel aanschaffen.

Het licht werkt maar de ventilator draait niet, wat te doen?

Dit kan duiden op een vastzittende turbine of een beschadigde motor. Schakel het apparaat uit en neem contact op met een professional voor reparatie.

Hoe installeer ik de afzuigkap in recirculatiemodus?

In recirculatiemodus is de afvoerslang niet nodig. Installeer de afzuigkap zoals in de afvoermodus, voeg vervolgens de actieve koolstoffilters toe (vastgeschroefd in het blok). De lucht wordt gefilterd en teruggevoerd naar de ruimte.

Hoe activeer ik de boosterfunctie?

Druk op de + toets (snelheid omhoog) tot de maximale snelheid is bereikt, druk vervolgens op toets 4 (booster). De afzuigkap werkt op vol vermogen gedurende 5 minuten en keert daarna terug naar de vorige snelheid.

De zuigkracht lijkt zwak, waarom?

Controleer of de afstand tussen de afzuigkap en de kookplaat tussen 65 en 75 cm is. Als dit correct is, reinig dan het vetfilter (verstopt) of vervang het actieve koolstoffilter.

Waar vind ik het serienummer van het apparaat?

Het serienummer (16 cijfers beginnend met 3) staat op het garantiecertificaat of op het apparaat zelf. Noteer het voordat u contact opneemt met de klantenservice.

GEBRUIKSAANWIJZING CCE117 CANDY

Wij danken U dat U voor deze afzuigkap koos.

De inhoud van dit boekje eerst grondig doorlezen, omdat het belangrijke informatie bevat voor een veilige installatie, gebruik en onderhoud.

De afzuigkap is gemaakt vanuit materialen van hoge kwaliteit en met een gestroomlijnd design. Het toestel is uitgerust met een elektrische motor met een grote kracht en een centrifuge ventilator en het biedt ook een sterke zuigkracht, weinig geluid, anti-vetfilters en een gemakkelijke installatie van het toestel.

CE

Door het plaatsen van de markering op dit product, verklaren wij, op onze eigen verantwoordelijkheid, naleving van alle Europese veiligheid, gezondheid en milieu-eisen gesteld in de regelgeving voor dit product.

VEILIGHEIDSVOORSCHRIFTEN

Laat kinderen niet met het toestel spelen.

De afzuigkap is bestemd voor een huishoudelijk gebruik en is niet geschikt voor de barbecue en voor commerciële doelen.

De afzuigkap en de filters moeten regelmatig onderhouden worden voor een efficiënte werking.

Onderhoud de afzuigkap zoals uitgelegd in de gebruiksaanwijzing en hou het toestel ver van vuur.

Vermijd het rechtstreeks bakken op het kookfornuis.

Laat de keuken goed ventileren.

Vooraleer u de afzuigkap gebruikt, controleer dat het netsnoer niet beschadigd is. Een beschadigd netsnoer moet vervangen worden door een gekwalifieerde dienstenpersoon.

er moet voldoende ventilatie zijn in de ruimte wanneer de afzuigkap tegelijkertijd met gastoestellen of andere brandstoffen werkt.

de lucht mag niet worden afgevoerd naar een rookkanaal dat wordt gebruikt voor het afzuigen van rook van apparaten met brandend gas of andere brandstoffen

Richtlijnen betreffende de afvoer van lucht moeten worden gevolgd.

Het toestel kan niet gebruikt worden door personen (kinderen inbegrepen) met lage fysische, sensoriële en mentale capaciteiten, gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of worden begeleid door een volwassen persoon voor het gebruik van het apparaat en dit voor hun veiligheid.

Zorg ervoor dat kinderen niet met het toestel spelen.

Gebruik geen flambé onder het toestel.

De afzuigkap is niet geschikt voor kookplaten met meer dan 4 branders.

Gevaar voor elektrische schokken

De stekker van dit apparaat enkel in een goed geaard stopcontact plaatsen. In geval van twijfel advies inwinnen van een gekwalificeerde technicus. Als u deze instructies niet opvolgt kan dit leiden tot de ood, vuur of een elektrische schok.

Standaard Installatie - Accessoires Lijst

Spec.	Illustratie	Hoeveelheid
Omhulsel		1
Bovenstuk schouw 500mm		1
Onderstuk schouw 500mm		1
Console voor onderstuk schouw		1
Console voor bovenstuk schouw		1
Plaat met haakjes		1
8 pluggen 8×6 Witte kleur		9
Schroeven ST4.0×30		9
7.2 Schroeven ST4.0×8		2

Indien u beschikt over een uitgang naar buiten, dan kunt u uw afzuigkap installeren zoals hieronder afgebeeld, met een afzuigkanaal (email, aluminium, flexibele buis of ontvlambaar materiaal met een binnendiameter van 150mm), aansluiten.

1. Vooralleer u de afzuigkap aanlegt, moet het toestel uitgeschakeld worden en de stekker uit het stopcontat worden gehaald.

1. De afzuigkap moet op een afstand van 65\~75cm boven de kookplaat worden geplaatst.

65cm 75cm

1. Boor gaten van 3 x 8mm voor de console.Maak de console stevig vast aan de wand via de bijgeleverde schroeven.

Voor schuine modellen

- Hiervoor moeten 2x8mm extra gaten, bevestigingsschroeven & afsluitschroeven geboord worden voor de installatie.

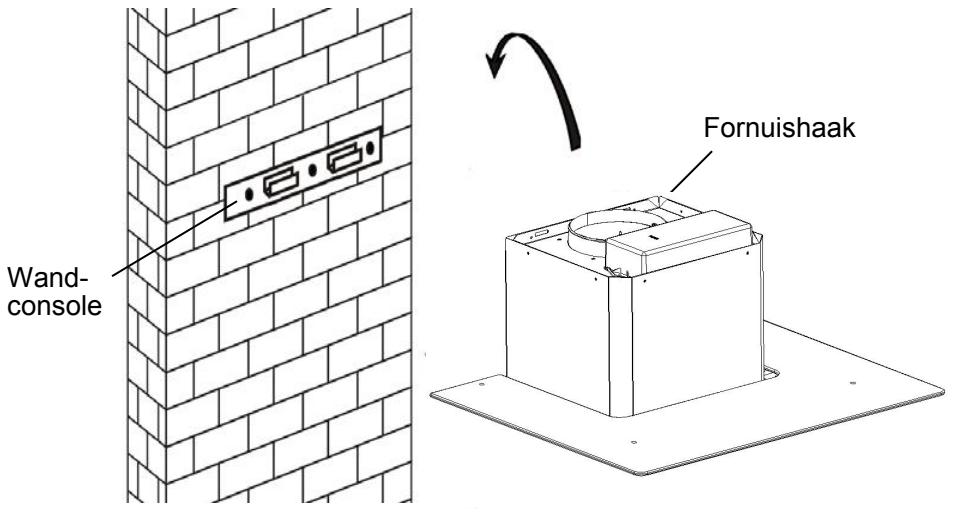

1. Plaats de afzuigkap en maak het vast aan de wand dankzij de wandconsole.

Wand- console Fornuishaak

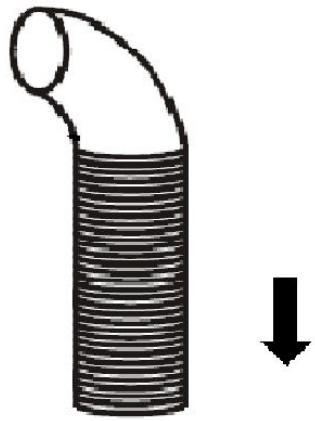

1. Bevestig de one-way klep aan de luchtuitgang van de afzuigkap. Maak de uitlaatbuis vast aan de one-way klep. (Zie afbeelding hieronder).

Uitlaatbuis

i. Plaats het glas op de top van de afzuigkap.

ii. Maak het glas vast met behulp van de 4 bijgeleverde schroeven. Om te vermijden dat het glas breekt, gelieve de schroeven niet te hard vast te draaien.

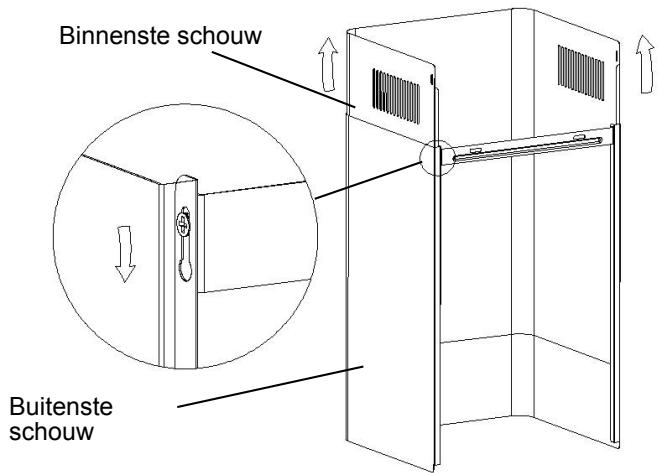

i. Plaats het binnenste van de schoorsteen in de buitenste schoorsteen. Trek de binnenste schoorsteen naar boven. Pas het aan tot de gewenste hoogte wordt bereikt.

ii. Schuif de schoorsteen naar boven of naar beneden totdat u de juiste hoogte hebt bereikt.Maak nadien de bevestigingsgaten vast met de schroeven. (Zie afbeelding hieronder).

Binnenste schouw Buitenste schouw

8.

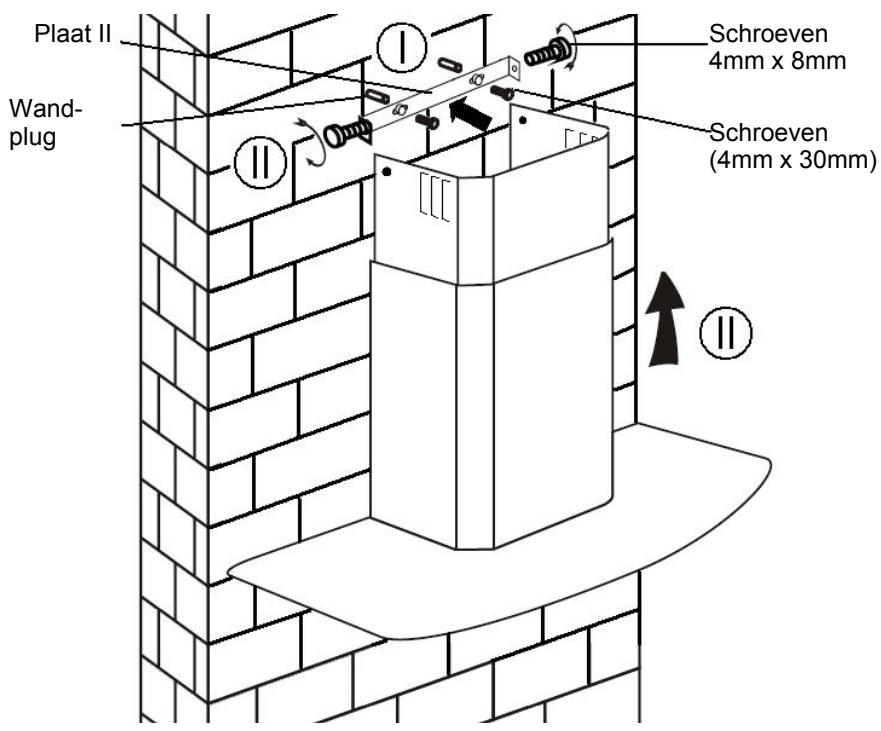

i. Boor gaten van 2 x 8mm voor plaat II. Maak de plaat stevig vast aan de wand met de 2 schroeven.
ii. Monteer de schoorsteen binnen het toestel en maak het vast met 2 schroeven.

Plaat II Wand- plug Schroeven 4mm x 8mm Schroeven (4mm x 30mm) II

Indien u niet beschikt over een uitgang naar buiten, blijft de installatie hetzelfde als beschreven in hoofdstuk "Installatie (ventilatie buiten)". Een uitlaatbuis is niet nodig.

De koolfilter kan gebruikt worden om geuren op te vangen.

Om de koolfilter aan te leggen moet u eerst de vetfilter van de afzuigkap halen. Hiervoor dient u op de vergrendeling te drukken en de vetfilter naar beneden te trekken.

Schuif de koolstofffilter in de afzuigkap en draai het rechtsom. Herhaal de handeling aan de andere kant.

o Zorg ervoor dat de filter veilig vast staat zodat het niet loskomt omdat het gevaarlijk kan zijn.
o Wanneer u de koolstofffilter inschakelt, zal de zuigkracht verlagen.

BESCHRIJVING VAN DE COMPONENTEN

Kan gebruikt worden om de keuken te ventileren. Het is geschikt voor het sudderen en koken bij lage stoomproductie.

Toets Medium snelheid

Ideale ventilatie bij een standaard bereiding.

Toets Hoge snelheid

Gebruik deze toets als er tijdens het koken veel rook of stoom wordt geproduceerd.

Toets Lamp

NOTA:Indien u de toetsen voor Lage/ Medium / Hoge snelheid samen indrukt, dan zal het toestel alleen werken op de hoogste snelheid.

① - □ + Ⓞ

① Aan / uit-knop

Het wordt gebruikt voor het draaien aan / uit de ventilator

+ Snelheid plus-knop

Voor het verhogen van de snelheid van de ventilator

- Snelheidstoets

Voor het verminderen van de snelheid van de ventilator..

Light-knop

8 Digitaal beeld

Ventilatorsnelheid weergave: "1" voor lage snelheid, "2" voor middelgrote snelheid, "3" voor hoge snelheid, "4" voor de Booster functie.

Quick timer: Druk op + en - te houden voor 1 seconde, digitale displayzal knipperen en in 5 minuten aftellen, na 5 minuten motor en licht uitautomatische & Buzzer geluid zal veranderen gedurende 1 seconde.

Booster functie

Voor een onderhoud, schakel het toestel uit en haal de stekker van het stopcontact.

I. Regelmatig onderhoud

Gebruik een zacht doekje, die u vochtig maakt met behulp van warm water gemengd met zeep of huishoudelijke schoonmaakmiddelen, om het toestel te reinigen. Gebruik nooit metalen, chemische en schurende materialen of harde borstels om de afzuigkap schoon te maken.

II. Maandelijks onderhoud van de vetfilters

ESSENTIEEL: Het maandelijks onderhouden van de filters belet brandgevaren.

De filters vangen vet, rook en vuil op die geproduceerd worden tijdens het koken. De filters hebben een rechtstreekse invloed op de werking van de afzuigkap. Indien ze niet worden gereinigd zal het vet (ontvlambaar) de filter verzadigen. Onderhoud de filters met huishoudelijk schoonmaakmiddelen.

III. Jaarlijks onderhoud voor de koolstoffilters

Gebruik SOLELY voor het toestel die aangelegd wordt als hercirculatie toestel ( niet geventileerd naar buiten). De filter vangt geuren op die mintens eenmaal per jaar, afhankelijk van de gebruiksfrequentie van het toestel, vervangen moet worden.

IV. Een gloeilamp vervangen

Verwijder de schroeven van het glas en haal de glazen kap van de afzuigkap weg. Zoek de gloeilamp die moet vervangen worden. U vindt het in de lamp-fitting in het blootgestelde deel van de luifel.

Schakel het bedradingspunt van het lampje uit en haal de lamphouders en het elektriciteitsdradennet van de afzuigkap weg. Belangrijk: Het is niet mogelijk om het lampje individueel te vervangen. Het is van belang dat u het lampje samen met de lamphouders en het elektriciteitsdradennet vervangt. (LED light: G4, MAX 1.5W)

Leg het lampje, de lamphouders en het elektriciteitsdradennet aan op dezelfde manier als oorspronkelijk. Schakel dan het bedradingspunt van het lampje opnieuw aan.

Plaats de glazen kap opnieuw op de afzuigkap en maak het vast met de schroeven. Zorg ervoor dat de schroeven stevig vast zijn.

PROBLEMEN OPLOSSEN

Probleem	Oorzaak	Oplossing
Licht aan maar de ventilator werkt niet	Het ventilatorblad is vastgelopen	Schakel het toestel uit en laat het herstellen door een gekwalifieerde service.
	Beschadigde motor.
Lamp en ventilator werken niet.	Halogene gloeilamp verbrand.	Vervang de lamp door een ander met dezelfde waarde.
	Verloren netsnoer	Steek de stekker in het stopcontact
Harde trilling van het toestel	Ventilatorblad is beschadigd	Schakkl het toestel uit en laat het herstellen door een gekwalificeerde service.
	De motor van de ventilator staat niet stevig vast	Schakel het toestel uit en laat het herstellen door een gekwalifieerde service.
	Het toestel hangt niet goed op de beugel.	Haal het toestel van de beugel en controleer of de beugel juist geplaatst is.
Onvoldoende zuigkracht	Een te grote afstand tussen de kookplaat en de afzuigkap.	Regel opnieuw de afstand tot 65-75cm

DIENST NA VERKOOP

Indien u niet weet waar het probleem ligt of er is een storing in de werking van het toestel, contacteer de dienst na verkoop.

SERIENUMMER VAN HET PRODUCT. Waar kunt u het vinden?

Het is van belang om de productcode en het serienummer te melden aan de dienst na verkoop (een code van 16 tekens die begint met het nummer 3); die u terugvindt op het garantiebewijs of het typeplaatje. Hiermee wint u en de technicus tijd en kosten.

MILIEUBESCHERMING

Defecte elektrische toestellen horen niet weggegooid te worden met huishoudelijk afval.Recycleer indien mogelijk. Neem contact op met uw plaatselijke Autoriteit of handelaar voor

recyclage advies.

Op dit apparaat staat het merkteken van de Europese richtlijn 2012/19/EU met betrekking tot de afvalwerking van elektrische en elektronische apparatuur (WEEE). Door dit apparaat volgens de richtlijnen af te voeren, voorkomt u mogelijke milieuschade en aantasting van de gezondheid van mens en dier als gevolg van op een onjuiste wijze afdanken van dit product.

Dit symbool op het product geeft aan dat het niet tot huishoudelijk afval behoort. Lever het apparaat in bij uw leverancier of bij de milieustraat van uw gemeente, zodat het als elektrisch en elektronisch afval kan worden gerecycleerd. Volg de lokale wet- en regelgeving op voor het aanbieden van dit apparaat bij de afvalverwerking.

Als u meer informatie wilt over verwerking, hergebruik en recycling van dit product, neemt u contact op met de gemeente, de afvalinzamelaar of de winkel waar u het product heeft gekocht.
