Tip izdelka	Stenska kuhinjska napa
Znamka	CANDY
Model	CCE117
Električno napajanje	220-240 V, 50 Hz
Moč osvetlitve	LED največ 1,5 W
Število hitrosti	3 hitrosti + funkcija booster
Tip upravljanja	Tipke
Premer odvodne cevi	150 mm
Najmanjša razdalja med kuhalno ploščo in napo	65 cm
Največja razdalja med kuhalno ploščo in napo	75 cm
Filtriranje maščob	Pranje kovinski filter za maščobe
Filtriranje vonjav	Filter z aktivnim ogljem (recirkulacija)
Vzdrževanje maščobnega filtra	Vsak mesec
Zamenjava ogljenega filtra	Vsaj enkrat na leto
Recirkulacijski način	Da, z aktivnim ogljenim filtrom
Zunanji odvod	Da, cev premera 150 mm
Material	Steklo in kovina
Način montaže	Stenska
Uporaba	Samo za domačo uporabo
Skladnost	Evropska direktiva 2012/19/EU

Pogosto zastavljena vprašanja - CCE117 CANDY

Kakšna je priporočena razdalja med napo in kuhalno ploščo?

Napa mora biti nameščena na razdalji med 65 in 75 cm nad kuhalno ploščo za najboljši rezultat.

Kako očistiti maščobni filter?

Maščobni filter je treba očistiti vsak mesec z gospodinjskim čistilom. Uporabite mehko, vlažno krpo. Nikoli ne uporabljajte abrazivnih gobic ali agresivnih kemikalij.

Kdaj je treba zamenjati filter z aktivnim ogljem?

Filter z aktivnim ogljem je treba zamenjati vsaj enkrat na leto, odvisno od pogostosti uporabe nape.

Kaj storiti, če napa močno vibrira?

To je lahko posledica zagozdene turbine, slabo pritrjenega motorja ali slabo pritrjene enote na nosilec. Izklopite napravo in pokličite strokovnjaka. Preverite tudi namestitev nosilca.

Kako zamenjati LED žarnico?

Odvijte vijake na steklu, ga odstranite, odklopite povezavo in odstranite grla. Pomembno: žarnic ni mogoče zamenjati posamično; kupiti morate komplet žarnic, grl in kabla.

Luč deluje, vendar ventilator ne deluje, kaj storiti?

To lahko pomeni zagozdeno turbino ali poškodovan motor. Izklopite napravo in za popravilo kontaktirajte strokovnjaka.

Kako namestiti napo v recirkulacijskem načinu?

V recirkulacijskem načinu odvodna cev ni potrebna. Namestite napo kot v načinu odvoda, nato dodajte filtre z aktivnim ogljem (privijte jih v blok). Zrak bo filtriran in vrnjen v prostor.

Kako aktivirati funkcijo booster?

Pritisnite tipko + (hitrost plus), dokler ne dosežete največje hitrosti, nato pritisnite tipko 4 (booster). Napa deluje s polno močjo 5 minut, nato se vrne na prejšnjo hitrost.

Moč sesanja se zdi šibka, zakaj?

Preverite, ali je razdalja med napo in ploščo med 65 in 75 cm. Če je pravilna, očistite maščobni filter (zamašen) ali zamenjajte filter z aktivnim ogljem.

Kje najti serijsko številko naprave?

Serijska številka (16 številk, ki se začnejo s 3) je na garancijskem listu ali na sami napravi. Zapišite si jo, preden kontaktirate službo za pomoč uporabnikom.

NAVODILA ZA UPORABO CCE117 CANDY

VGRADNJA IN PRIKLIUCITEV (pritrditev na zid) 138

VGRADNJA (kroženje zraka) 142

OPIS DELOVANJA 143

VZDRZEVANJE 144

ODRAPVLJANJE NEPRAVILNOST V DELOVANJU 145

POMOČ UPORABNIKOM 145

ENVIRONMENTAL PROTECTION 146

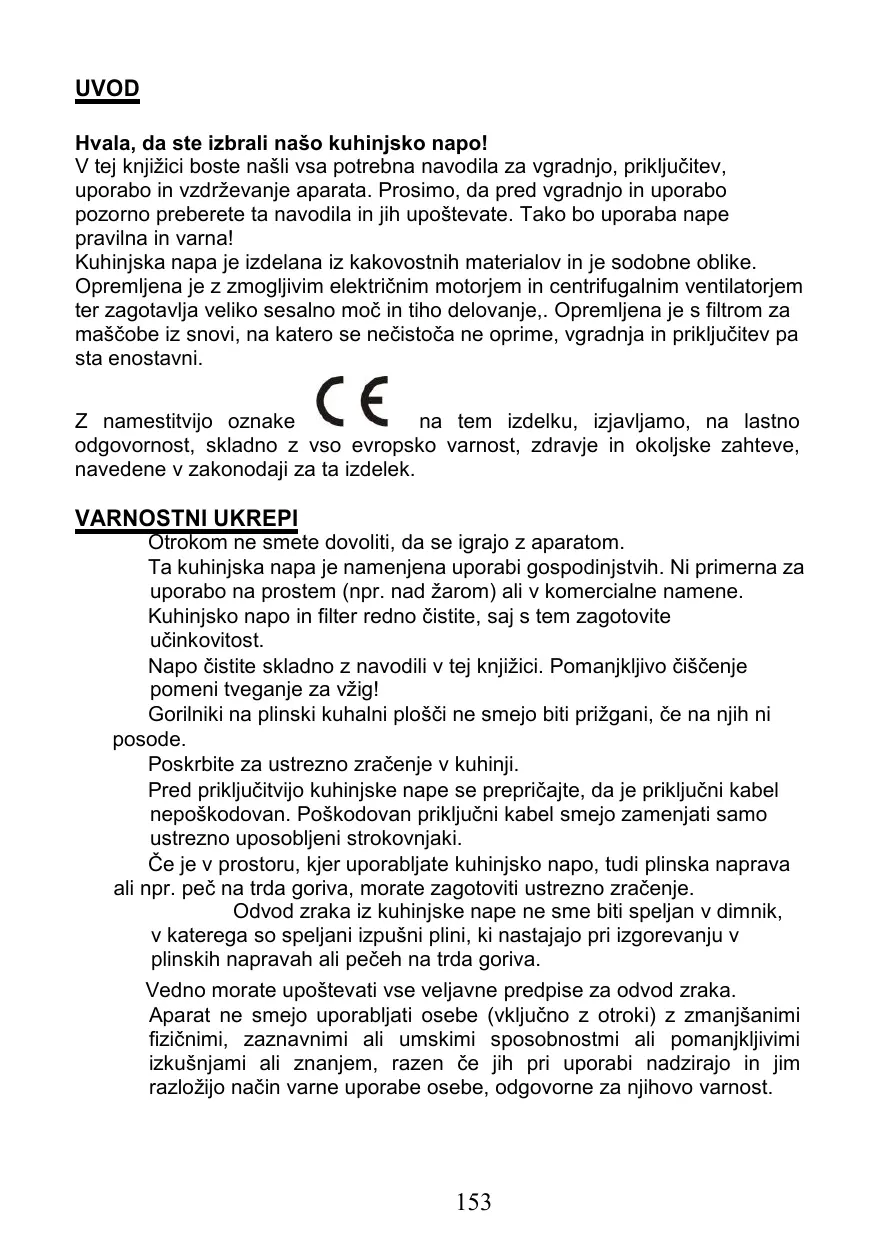

UVOD

Hvala, da ste izbrali našo kuhinjsko napo!

V tej knjižici boste našli vsa potrebna navodila za vgradnjo, priključitev, uporabo in vzdrževanje aparata. Prosimo, da pred vgradnjo in uporabo pozorno preberete ta navodila in jih upoštevate. Tako bo uporaba nape pravilna in varna!

Kuhinjska napa je izdelana iz kakovostnih materialov in je sodobne oblike. Opremljena je z zmogljivim električnim motorjem in centrifugalnim ventilatorjem ter zagotavlja veliko sesalno moč in tiho delovanje,. Opremljena je s filtrom za maščobe iz snovi, na katero se nečistoča ne oprime, vgradnja in priključitev pa sta enostavni.

CE

Z namestitvijo oznake na tem izdelku, izjavljamo, na lastno odgovornost, skladno z vso evropsko varnost, zdravje in okoljske zahteve, navedene v zakonodaji za ta izdelek.

VARNOSTNI UKREPI

Otrokom ne smete dovoliti, da se igrajo z aparatom.

Ta kuhinjska napa je namenjena uporabi gospodinjstvih. Ni primerna za uporabo na prostem (npr. nad žarom) ali v komercialne namene.

Kuhinjsko napo in filter redno čistite, saj s tem zagotovite učinkovitost.

Napo čistite skladno z navodili v tej knjižici. Pomanjkljivo čiščenje pomeni tveganje za vžig!

Gorilniki na plinski kuhalni plošči ne smejo biti prižgani, će na njih ni posode.

Poskrbite za ustrezno zračenje v kuhinji.

Pred priključitvijo kuhinjske nape se prepričajte, da je priključni kabel nepoškodovan. Poškodovan priključni kabel smejo zamenjati samo ustrezno uposobljeni strokovnjaki.

Če je v prostoru, kjer uporabljate kuhinjsko napo, tudi plinska naprava ali npr. peč na trda goriva, morate zagotoviti ustrezno zračenje.

Odvod zraka iz kuhinjske nape ne sme biti speljan v dimnik, v katerega so speljani izpušni plini, ki nastajajo pri izgorevanju v plinskih napravah ali pečeh na trda goriva.

Vedno morate upoštevati vse veljavne predpise za odvod zraka.

Aparat ne smejo uporabljati osebe (vključno z otroki) z zmanjšanimi fizičnimi, zaznavnimi ali umskimi sposobnostmi ali pomanjkljivimi izkušnjami ali znanjem, razen će jih pri uporabi nadzirajo in jim razložijo način varne uporabe osebe, odgovorne za njihovo varnost.

Pazite na otroke in jim ne dovolite, da se igrajo s kuhinjsko napo.

Nikoli ne flambirajte pod kuhinjsko napo.

Ta kuhinjska napa ni primerana za vgradnjo nad kuhalno ploščo z več kot štirimi kuhališči oz. gorilniki.

Tveganje za električni udar

Kuhinjsko napo priključite samo na pravilno ozemljeno vtičnico.

Če ste v dvomih, se posvetujte z ustrezno usposobljenim strokovnjakom.

Neupoštevanje the navodil pomeni tveganje za resne poškodbe ali smrt, požar ali električni udar.

Seznam sestavnih delov

Spec.	Slika	Količni a
Ohišje		1
Zgornji del dimnika		1
Spodnji del dimnika		1
Spodnji nosilec dimnika		1
Zgornji nosilec dimnika		1
Nosilec		1
8 zidni vložki 8× 6 bele barve		9
VijakiST4.0×30		9
7.2 vijakiST4.0×8		2

Če obstaja odprtina za odvajanje zraka na prosto, lahko cev za zrak napeljete tako, kot je prikazano spodaj (uporabite cev iz emajla, aluminija, ali gibljivo cev iz negorljive snovi z notranjim premerom 150 mm)

Za model z nagnjeno ploščo

- Pred montažo zvrtajte 2 dodatni luknji s premerom 8 mm, vanju vstavite vložka in uporabite vijaka ustrezne velikosti.

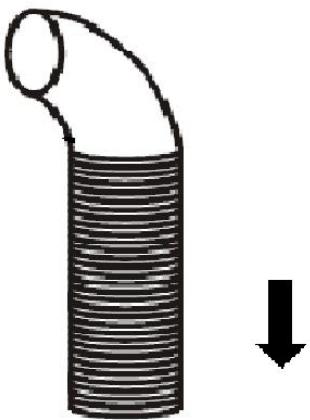

1. Na odprtino za izhod zraka iz nape namestite enosmerni ventil. Nato pa nanj namestite cev za odvod zraka, kot je to prikazano spodaj.

Cev za odvod zraka

ii. Pritrdite ga s 4 vijaki s podložko. Vijakov ne zategujte preveč, da steklo ne bi počilo.

i. Vstavite notranji del dimnika v zunanji del dimnika. Nato potegnite notranji del dimnika navzgor. Prilagodite višino.

ii. Višino dimnika prilagodite situaciji. Ko je dovolj dolg, ga s pomočjo lukenj namestite na temu namenjene vijake, kot je to prikazano na sliki.

Notranji del dimnika Zunanji del dimnika

8.

i. Izvrtajte 2 luknji s premerom 8mm za ploščo II. Nato s priloženima vijakoma pritrdite ploščo II na zid in ju zategnite.
ii. Namestite sklop dimnika na napo in ga pritrdite z 2 vijakoma.

Plošča II Vložek Vijak 4mm x 8mm Vijak (4mm x 30mm) II

VGRADNJA (kroženje zraka)

Če nimate možnosti napeljati odvod zraka na prosto, napo instalirate na podoben način kot je to pojasnjeno v prejšnjem poglavju.

• Prepričajte se, da je filter varno nameščen. V nasprotnem primeru bi se lahko zrahljal, to pa bi lahko bilo nevarno.
  o Če uporabite aktivni ogleni filter, se sesalna moč nekoliko zmanjša.

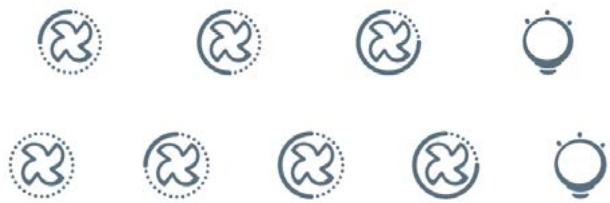

OPIS DELOVANJA

Primerno za zračenje kuhinje. To stopnjo izberete med počasnim kuhanjem, ko ne nastaja veliko pare.

Tipka za srednjo hitrost 2

Ta stopnja je idealna izbira pri običajnem kuhanju.

Tipka za veliko hitrost 3

Če med kuhanjem nastaja veliko dima in pare, izberite to stopnjo, ki zagotavlja najbolj učinkovito zračenje.

Tipka za luč

OPOMBA: Če hkrati pritisnete na vse tri tipke (za nizko/srednjo/visoko stopnjo), bo napa delovala z največjo hitrostjo.

① - □ + Ⓞ

① Gumb za vklop / izklop

To se uporablja za vklop / izklop ventilatorja.

+ Hitrost plus gumb

Za povečanje hitrosti ventilatorja

Gumb za hitro zmanjšanje

Za zmanjšanje hitrosti ventilatorja.

Gumb za osvetlitev

8 Digitalni prikaz

Fan prikaz hitrost: "1" za nizko hitrost, "2" za srednje hitrosti, "3" za visoke hitrosti, "4" za funkcijo Booster.

Hitro timer: Press + in - zadržite 1 sekundo, digitalni prikazovalnik utripa in v 5 minutah odšteva, bo po 5 minut motorja in luči izklopiti samodejno in zvok brenčala za 1 sekundo.

Funkcija Booster

Ta napa ima funkcijo Booster, ki dodatno pospeši pretok zraka.Vključite jo tako, da med delovanjem s tipko + nastavite hitrostno stopnjo 4. Napa poveča pretok zraka za 5 minut, potem se spet upočasni.

VZDRŽEVANJE

Pred čiščenjem izklopite napo in potegnite vtikač iz vtičnice.

I. Redno čiščenje

Napo čistite z mehko krpo, navlaženo z raztopino detergent za pomivanje posode in mlačne vode. Za čiščenje nikoli ne uporabljajte jeklenih gobic, jedkih kemičnih snovi ali grobih čistilnih pripomočkov.

II. Mesečno čiščenje filtra za maščobe

ZELO POMEMBNO: Filter morate redno čistiti enkrat mesečno, da preprečite tveganje za vžig.

V filtru se nabira maščoba in prah, tako da neposredno vpliva na učinkovitost kuhinjske nape. Če filtra ne čistite redno, se v njem nabere maščoba, ki je vnetljiva. Filter čistite z običajnim detergentom, ki se uporablja v gospodinjstvih.

III. Letna zamenjava aktivnega oglenega filtra

To se nanaša SAMO na nape, ki jih uporabljate v načinu za kroženje zraka in so opremljene z oglenim filtrom (odvod zraka ni speljan na prosto). Ta filter filtrira vonjave in ga morate zamenjati enkrat letno, ne glede na to, kako pogosto uporabljate napo.

IV. Zamenjava žarnice

Odvijte vijake, s katerimi je pritrjeno steklo, ter ga odstranite. Ugotovite, katera žarnica je pregorela (žarnice so vidne, ko odstranite steklo).

Napaka	Razlog	Rešitev
Luč gori, ventilator pa ne deluje	Ovirano vrtenje lopatice ventilatorja	Izklopite napo in pokličite pooblaščeni servis.
	Motor je poškodovan.
Ne dela ne luč ne ventilator	Pregorela halogenska žarnica.	Zamenjajte žarnico z enakovredno.
	Napaka na priključitvi	Pravilno priključite vtikač v vtičnico.
Hude vibracije	Poškodovan ventilator	Izklopite napo in pokličite pooblaščeni servis.
	Motor ventilatorja ni dovolj trdno pritrjen	Izklopite napo in pokličite pooblaščeni servis.
	Napa ni pravilno obešena na nosilec	Snemite napo in se prepričajte, da je nosilec pravilno pritrjen.
Majhna sesalna moč	Razdalja med kuhalno ploščo in napo je prevelika	Prilagodite razdaljo, ta mora znađati med 65 in 75cm

POMOČ UPORABNIKOM

Če sami ne morete ugotoviti razloga za nepravilnost v delovanju, napo izklopite iz električnega omrežja in se obrnite na najbližji pooblaščeni servis.

SERIJSKA ŠTEVILKA IZDELKA. Kje jo lahko najdem?

Pomembno je, da ob klicu na pooblaščeni servis navedete tudi produktno kodo in serijsko številko izdelka (16-mestna koda, ki se začne s številko 3), ki je navedena na garancijskem listu ali na tablici s podatki na izdelku. Tako se izognete večkratnemu obisku s strani serviserja in predvsem nepotrebnim stroškom.

ENVIRONMENTAL PROTECTION

Odpadne električne naprave ne smete zavreči skupaj z odpadki iz gospodinjstva. Izdelek odpeljite na ustrezno zbirno mesto za predelavo električne in elektronske opreme.

Izdelek je označen skladno z direktivo evropske Gospodarske zbornice 2012/19/EU o odpadni električni in elektronski opremi (WEEE).

S pravilnim načinom odstranjevanja izdelka boste pomagali preprečiti morebitne negativne posledice na okolje in zdravje ljudi, ki bi jih lahko povzročilo nepravilno odstranjevanje aparata.

Simbol na izdelku označuje, da s tem izdelkom ni dovoljeno ravnati kot z običajnimi gospodinjskimi odpadki. Izdelek odpeljite na ustrezno zbirno mesto za predelavo električne in elektronske opreme.

Odstranjevanje mora biti opravljeno skladno z lokalnimi okoljevarstvenimi predpisi o odstranjevanju odpadkov.

Za podrobnejše informacije o odstranjevanju in predelavi tega izdelka se obrnite na pristojen mestni organ za odstranjevanje odpadkov, komunalno službo ali trgovino, v kateri ste izdelek kupili.
