GEBRUIKSAANWIJZING K1050P KRANZLE

• Inoudsopgave Geachte klant, Wj feliciteren U met Uw nieuwe hogedrukreiniger en bedanken ons voor Uw ankoop! U heeft voor een absoluut kwaliteitsproduct gekozen! De Kränzle-hogedrukreinigers overtuigen door hun handzame compacte bouwvorm en robuuste deugdelijkheid voor het dagelijks gebruik. Hoogste precisie en maathandhaving aangevuld door een technologisch veelvoudig pakket met details zijn uiteindelijk uitslaggevend voor het verschil in prestatie, veiligheid en lange levensduur. Om de omgang met het toestel te vereenvoudigen leggen wij de K 1050 P op de volgende pagina‘s uit. Inhoudsopgave p. 76
• Beschrijving van het toestel p. 77
• Gebruikte beeldsymbolen p. 79
• Algemene voorschriften p. 80
• Veiligheidsvoorschriften p. 81
• Functionele aanwijzingen p. 84
• In gebruik nehmen p. 88
• Buiten gebruik stellen p. 92
• Kleine reparaties – zelf doorgevoerd p. 93
• EU-verklaring van conformiteit p. 97
• Garantie p. 98

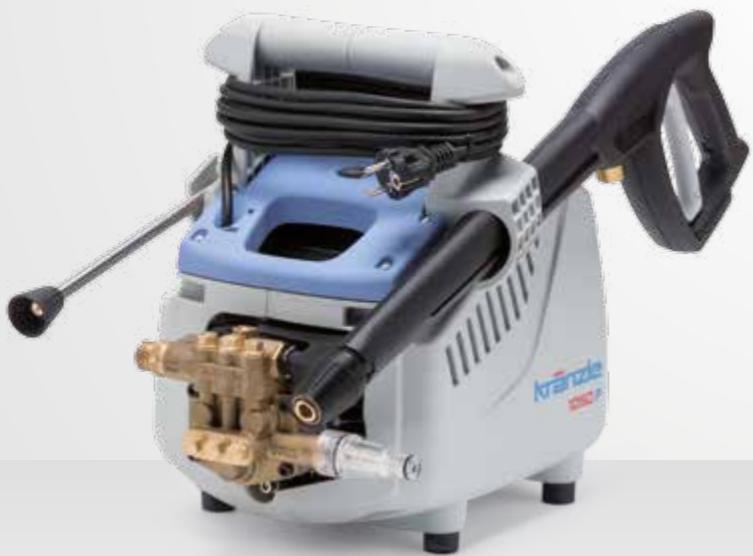

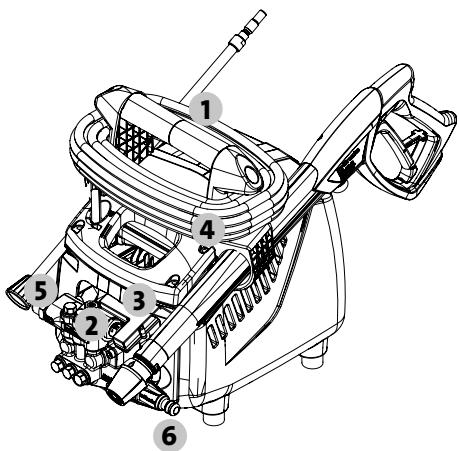

Beschrijving van het toestel De opbouw De KRÄNZLE K 1050 P - hogedrukreiniger is een mobiel toestel met een gerijpt ordeningssysteem. De opbouw ziet U in het schema.

Ergonomisch gevormde draaggreep

Start - Stop schalelaar met drukontlasting voor de hogedrukslang

Aansluiting watertoevoer met filter

10 Pistool met uitschakelbeveiliging

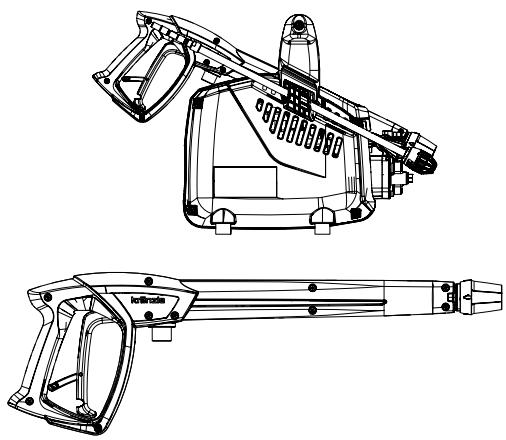

Beschrijving van het toestel Dit heeft u gekocht

uitschakelbeveiliging met geïsoleerde handgreep en steekkoppeling

3. Vlakstraalsproeier met rvs

spuitlans en steeknippel Original-Betriebsanleitung -D- Hochdruckreiniger K 1050 P

4. Gebruiksaanwijzing

Vor Inbetriebnahme Sicherheitshinweise lesen und beachten! Für späteren Gebrauch oder Nachbesitzer

5. Aansluiting watertoevoer,

steekkoppeling met zichtbaar filter

Art.Nr.: 42.403-03 Vuilfreeslans met rvs spuitlans en steeknippel Gebruikte beeldsymbolen In de gebruiksaanwijzing gebruikte beeldsymbolen Het niet bevolgen van deze aanwijzing kann schade voor het milieu veroorzaken. Aanwijzing voor het gebruik van het toestel. Het niet bevolgenkan tot versterkte slijtage of totale uitval van de K 1050 P leiden.

Waarschuwing! Het niet bevolgen van deze aanwijzingen kan zware verwondingen tot gevolg hebben! Op het toestel gebruikte beeldsymbolen De hogedrukstraal kan bij onvakkundig gebruik gevaarlijk zijn. De straal mag niet op personen, dieren, actieve electrische installatiesd of op het toestel zelf gericht worden. Het toestel mag niet direct aan het openbare drinkwaternet aangesloten worden.

Algemene voorschriften Toepassingsbereik Het toestel uitsluitend gebruiken om te reinigen met hogedrukstraal plus reinigingsmiddel of om te reinigen met hogedrukstraal zonder reinigingsmiddel. De hogedrukreiniger is uitsluitend voor gebruik in privébereik geconcipieerd. De gebruiker dient zich aan de geldende voorschriften van milieuwetgeving te houden! Controles Het toestel dient overeenkomstig de “richtlijnen voor vloeistofstralers” bij behoefte, echter tenminste 1 x per jaar, door een vakman op een veilig functioneren te worden gecontroleerd. De resultaten van de controle dienen schriftelijk te worden bijgehouden. Aantekeningen zijn voldoende. Industriële hogedrukreinigers moeten alle 12 maanden door een vakkundige gecontroleerd worden! Ongevalpreventie Het toestel is dusdanig geconcipieerd dat ongevallen bij een vakkundig gebruik uitgesloten zijn.De persoon die het toestel bedient dient er op te worden gewezen dat van hete onderdelen en de hogedrukstraal gevaren uitgaan. De “richtlijnen voor vloeistofstralers” dienen in acht te worden genomen. Olielekkage Bij olieverlies onmiddellijk de klantendienst (handelaar) contacteren. Het niet bevolgen van deze aanwijzing kan tot milieuschade of technische schade leiden.

Veiligheidsvoorschriften Degenen die met de hogedrukreiniger werken, moeten de noodzakelijke beschermende kleding, zoals bijvoorbeeld waterdichte pakken, rubber laarzen, een veiligheidsbril, hoofdbedekking etc. dragen. Het is veboden het toestel te gebruiken indien personen zonder voldoende beschermende kleding aanwezig zijn! Asbesthoudende en andere materialen die gezondheidsschadelijke stoffen bevatten, mogen niet worden afgespoten! Versproei nooit vloeistoffen zoals verfverdunner, benzine, olie of dergelijke! Door de hogedrukstraal kunnen beschadigingen aan het te reinigen object ontstaan b.v. autobanden, daarom een minimum afstand van 30cm houden! Voor inbedrijfname van de hogedrukreiniger, de componenten (Hogedrukslang, netaansluitingskabel, veiligheiduitschakelpistool) op beschadigingen controleren. Defekte resp. beschadigde componenten vervangen! De hogedrukreiniger moet naar behoren gebruikt worden. De gebruiker moet zich aan de plaatselijke omstandigheden aanpassen en opletten op personen die zich binnen het gevarenbereik bevinden! Denk eraan dat bij het reinigen met een onder hoge druk staande waterlans een duidelijk merkbare terugstoot ontstaat. Let erop dat U vast staat. (zie hoofdstuk „Technische gegevens“) Vergrendel het pistool met uitschakelbeveiliging na gebruik altijd door de veiligheidspal om te klappen om ongewenst gebruik te voorkomen!

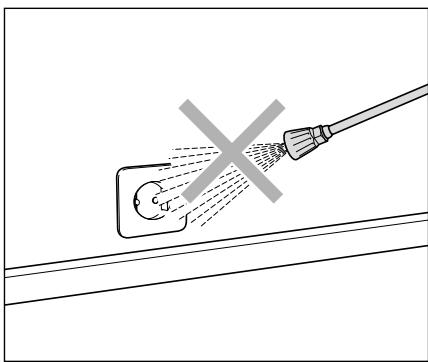

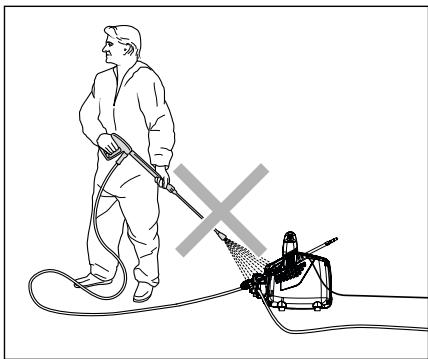

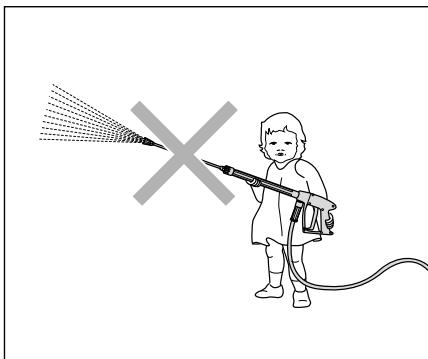

Veiligheidsvoorschriften - Verboden! Kinderen en niet geïnstrueerde personen mogen niet met de hogedrukreiniger werken! Het toestel niet afspoelen! Het toestel niet blootstellen aan de sproeinevel van de hogedrukstraal! Richt de waterstraal niet op stopcontacten of andere electrische inrichtingen! Binnen het werkbereik moeten alle onder stroom staande delen tegen spatwater beschermd zijn.

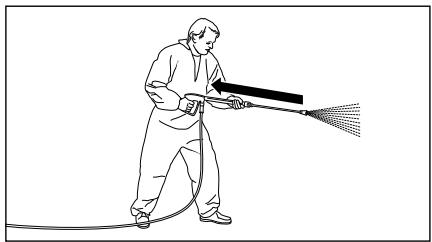

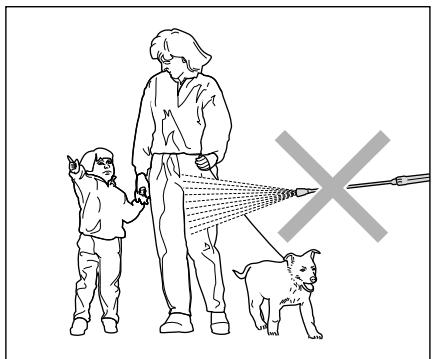

Veiligheidsvoorschriften - Verboden! De waterstraal nooit op mens of dier richten! Richt de hogedrukstraal nooit op Uzelf of anderen, ook niet om kleding en schoenen te reinigen.

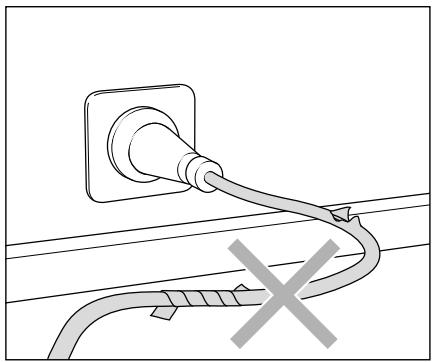

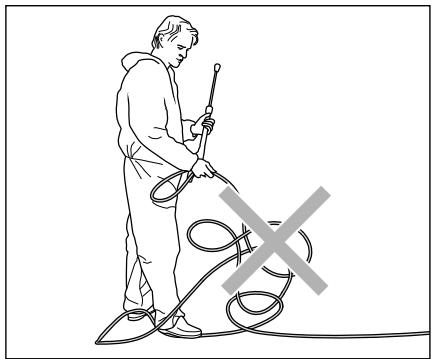

Electrische kabels alleen in een perfecte staat gebruiken! Kabel niet beschadigen (rukken, kwetsen, overheen rijden, ...) of niet vakkundig repareren! Hogedrukslang niet met vouwen of lussen gebruiken. Slang niet over scherpe kanten trekken.

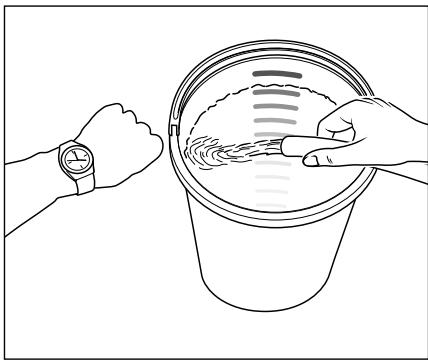

Functionele aanwijzingen Waarop u absoluut moet letten Probleem watergebrek Watergebrek komt vaker voor als men denkt. Hoe krachtiger de hogedrukreiniger, des te groter het gevaar dat te weinig water ter beschikking staat. Bij watergebrek ontstaat in de pomp cavitatie (Water-gasmengsel), wat in de regel niet of te laat opgemerkt wordt. De pomp wordt beschadigd. Controleer eenvoudig de beschikbare hoeveelheid water door een emmer met literscala tijdens 1 minuut te vullen. De hogedrukreiniger moet een minimum van 7,5 liter water per minuut ter beschikking staan. Is de gemeten hoeveelheid water te gering, dan moet u naar een wateraansluiting uitwijken die aan het vereiste watervermogen voldoet. Tekort aan water heeft een snelle slijtage van de dichtringen tot gevolg (geen garantie). De pomp niet langer als 20 seconden Droog laten draaien! Watertoevoer Neem de voorschriften van de plaatselijke drinkwatervoorzieningsbedrijven in acht. Overeenkomstig EN 61 770 mag het toestel niet direct worden aangesloten op het openbare drinkwaternet. Volgens de Duitse instantie DVGW mag het toestel echter voor korte duur worden aangesloten indien de toevoerleiding is voorzien van een terugslagklep met beluchter (Kränzle best. no. 41.016 4). Water achter de terugslagklep geldt niet meer als drinkwater. Een directe aansluiting op het openbare drinkwaternet is toegestaan d.m.v. een vrije lozing volgens EN 61 770, deel 4, deze wordt bv. gerealiseerd door het gebruik van een reservoir met vlotterklep. Het toestel mag niet direct worden aangesloten op een net dat niet bestemd is voor de drinkwatervoorziening.

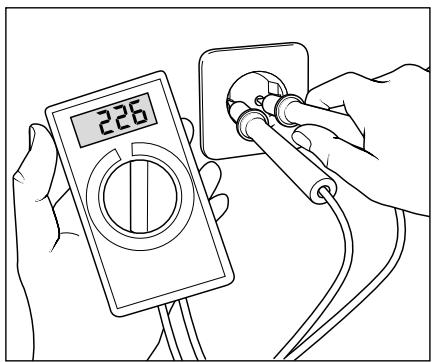

Functionele aanwijzingen Probleem stroomgebrek Indien in uw omgeving gelijktijdig teveel stroomafnemers actief zijn, dan kunnen de beschikbare spanning en de stroomsterkte duidelijk afnemen. Als gevolg hiervan loopt de motor van de hogedrukreiniger niet aan of brandt volledig door. De stroomverzorging kan ook gebrekkig zijn wanneer de stroomkabel te lang of te dun is. Te lange verlengkabels veroorzaken een daling van de spanning en daardoor bedrijfsstoringen en startmoeilijkheden. KRÄNZLE 1050 P: 230 Volt / 50 Hz Controleer de sterkte van uw leidingszekering en laat in geval van twijfel de spanning en de beschikbare stroomsterkte door een vakman controleren. Electrische aansluiting Het toestel wordt geleverd met een 5 m lange aansluitkabel en stekker. De stekker moet in een volgens de voorschriften geïnstalleerd geaard stopcontact met aardlekschakelaar (30 mA) gestoken worden. Dit contact moet beveiligd zijn door middel van een 16 A zekering. Bij gebruik van een verlengkabel moet deze een randaarde hebben die volgens de voorschriften op de steekverbindingen aangesloten is. De leidingen moeten tenminste een doorsnee van 1,5 mm² hebben. De aansluitingen moeten spatwaterdicht zijn en mogen niet op een natte vloer liggen. Vanaf een lengte van 10 m moet het verlengingskabel een minimumdoorsnee van 2,5 mm² hebben. Bij gebruik van een kabelhaspel moet de kabel altijd geheel afgerold worden.

Functionel aanwijzingen Water- en reinigings-/onderhoudsmiddelsysteem Het water kan onder druk in de hogedrukreiniger geleid worden. Daarna wordt het water door de hogedrukpomp onder druk naar de veiligheidsstraalpijp geleid. De sproeikop aan de veiligheidsstraalpijp vormt dan de hogedrukstraal. De gebruiker dient zich aan de volgens de milieuwetgeving geldende voorschriften te houden! Spuitlans met pistool met uitschakelbeveiliging Het toestel werkt alleen wanneer de hendel van het pistool met uitschakelbeveiliging ingedrukt wordt. Door de hendel te bedienen wordt het veiligheidspistool geopend. De vloeistof stroomt dan naar de sproeier. De druk loopt op en bereikt snel de ingestelde werkdruk. Als de hendel wordt losgelaten wordt het veiligheidspistool gesloten en er treedt geen vloeistof meer uit de lans. De drukstoot sluit het Start-Stop-systeem en de stroomverzorging naar de motor wordt onderbroken. Door het innovatieve systeem wordt de hogedrukslang ontlast en zorgt hierdoor voor een langere levensduur van de slang. Door het openen van het pistool opent het Start-Stop-systeem, de Electromotor wordt weer automatisch ingeschakeld en de pomp bevordert het water naar de hogedruksproeier. Hier wordt de reinigingsstraal gevormd. Het veiligheidsuitschakelpistool is een beveiligingsdeel. Reparaties mogen uitsluitend door vakkundigen uitgevoerd worden. Bij vervanging van onderdelen mogen uitsluitend bouwdelen die door de fabricant toegelaten zijn gebruikt worden. Vervanging, reparaties, afstelling en verzegeling mogen alleen door vakkundigen verricht worden. Voor inbedrijfname erop letten dat alle veiligheidsvorrschriften beacht zijn.

Functionel aanwijzingen Motoroverbelastingsbescherming De motor wordt door een in de motorwikkeling ingebouwde overtemperatuurschakelaar tegen overbelasting beschermd. Bij overbelasting of blokkering van de motor schakelt de overtemperatuurschakelaar de motor uit. Bij herhaaldee afschakeling van de motor door de overtemperatuurschakelaar de storingsoorzaak opheffen. Vervangings- en controlewerkzaamheden mogen alleen door vakkundigen uitgevoerd worden. Het toestel mag dan niet op het stroomnet aangesloten zijn, d.w.z. dat de stekker uit het stopcontact genomen moet worden. Hogedrukslang en spuitinrichting De als toebehoor van de K 1050 P behorende hogedrukslang en spuitinrichting bestaan uit hoogwaardig materiaal en zijn op het gebruik van de hogedrukreiniger afgestemd en volgens de voorschriften gekenmerkt. Bij het vervangen van onderdelen mogen alleen door de fabrikan van het toestel goedgekeurde onderdelen worden gebruikt. Bij gebruik van niet originele onderdelen vervalt de garantie! Hogedrukslangen en spuitinrichting dienen drukdicht (geen lek) te worden aangesloten. Rijd niet over de hogedrukleiding, trek de leiding niet te ver uit en vermijd een verdraaien. Trek de hogedrukslang niet over scherpe kanten. Defecte hogedrukslangen mogen (volgens DIN 20022) niet gerepareerd worden maar moeten door nieuwe, door de fabrikant van het toestel toegelaten slangen vervangen worden.

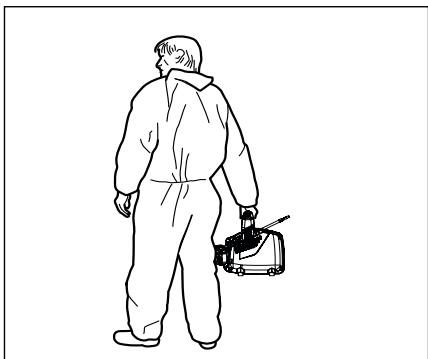

1. De hogedrukreiniger naar de werkplek

dragen. Bij het neerzetten erop letten dat de vier rubberbuffers een vaste stand hebben.

2. De hogedrukdrukslang recht en zonder

lussen uitrollen. (bij verlenging van de hogedrukslang op de maximum lengte van 20 m letten!) Hogedrukreiniger niet op onverharde ondergrond zetten omdat het apparaat tijdens het bedrijf vibreert. Bij het dragen van de hogedrukreiniger moet op het gewicht van het toetsel gelet worden, zie de technische gegevens. De K 1050 P mag niet in een brand- en explosiegevaarlijk bereik of plassen opgesteld en in bedrijf genomen worden. De hogedrukreiniger mag niet onder water worden gebruikt. Wanneer het toestel alsnog in een gevaarlijk bereik gebruikt wordt moeten alle veiligheidsmaatregelen genomen worden.

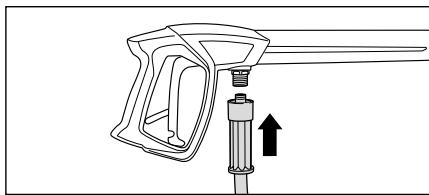

3. De hogedrukslang op het pistool met

uitschakelbeveiliging steken.

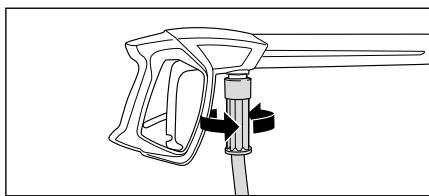

4. De hogedrukslang stevig op het pistool

met uitschakelbeveiliging vastschroeven.

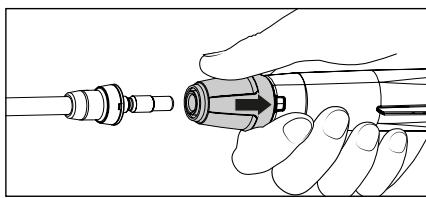

5. De beveiligingshuls van het pistool

eerst terug trekken, dan de lans in de steekkoppeling van het pistool steken.

6. Na het insteken van de lans de

beveiligingshuls loslaten en de veilige positie van de lans beachten. De steekkoppeling van de lans voor het insteken op zuiverheid controleren (zand, vuil, ...) indien nodig met zuiver water reinigen. Verontreinigingen kunnen de afdichting in de steekkoppeling beschadigen.

7. Voor elke ingebruikname het

wateringangszeef op zuiverheid controleren. De filter demonteren wanneer de binnenliggende filter vervuild is en stap 7.1 uitvoeren.

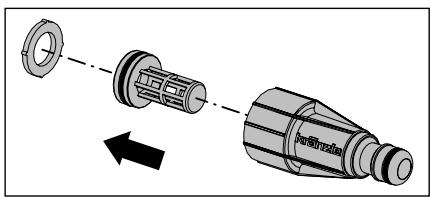

7.1 Bij verontreiniging het zeef verwijderen en met de overige delen onder

zuiver water grondig uitspoelen en reinigen. Let bij het zeef op beschadigingen. De hogedrukreiniger niet zonder of met een beschadigd zeef in bedrijf nemen.

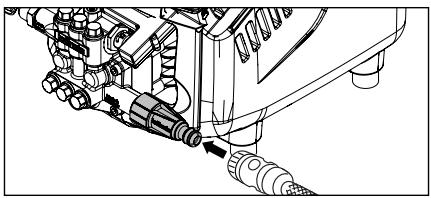

8. De waterslang op het wateringang aansluiten. Het toestel kan naar keuze op een

drukwaterleiding (1-10 bar voordruk) met koud of tot 60°C warm water aangesloten worden. Opgepast bij warm ingangswater! Bij bedrijf met 60 °C warm ingangswater treden verhoogde temperaturen op. Metalen delen aan het toestel niet zonder veiligheidshandschoenen aanraken!

9. Toestel op het net aansluiten.

K 1050 P 230 V ~, 9,6 A, 50 Hz De contactdoos moet op het net met 16 A beveiligd zijn Stekker of stroomvoerende delen niet met natte of vochtige handen aanraken.

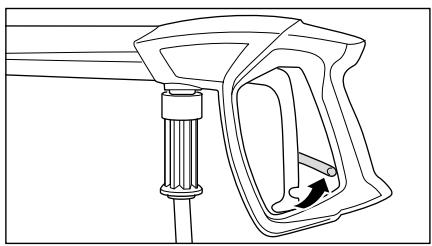

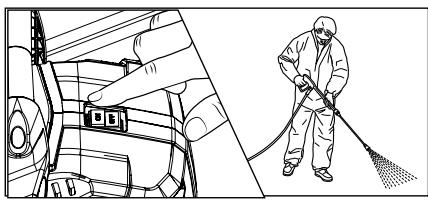

10. De hogedrukreiniger bij geopend

pistool met uitschakelbeveiliging inschakelen. Toestel ontluchten: Veiligheidspistool meermaals openen en sluiten. Met reiniging beginnen.

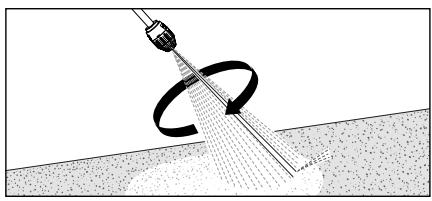

11. Bij gebruik van de vuilfrees moet erop

gelet worden dat de lans bij het starten naar beneden gericht is. Bij gebruik van het toestel altijd de veiligheidsvoorschriften beachten.

Buiten gebruik stellen

1. Schakel de hogedrukreiniger uit

2. Sluit de watertoevoer

3. Open het pistool met uitschakelbeveiliging even

4. Vergrendel het pistool met uitschakelbeveiliging

5. Koppel de waterslang en het veiligheidspistool af

6. Pomp leeg laten lopen: motor ca. 20 seconden inschaklen

7. Haal de stekker uit het stopcontact

8. De hogedrukslang zuiver maken en recht oprollen

9. De electrische kabel zuiver maken en opwikkelen

10. Reinig het waterfilter

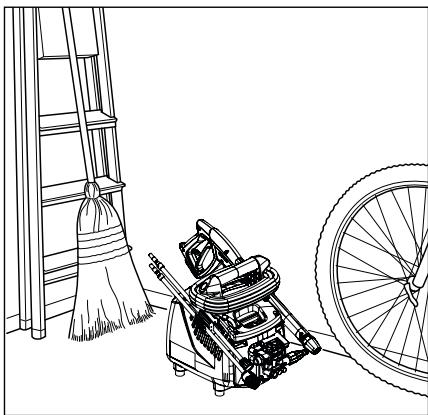

11. De hogedrukreiniger in de winter in een vorstvrije ruimte

opbewaren De compacte en mobiele Kränzle toestellen laten zich dank hund kleine standvlakte goed opbergen.

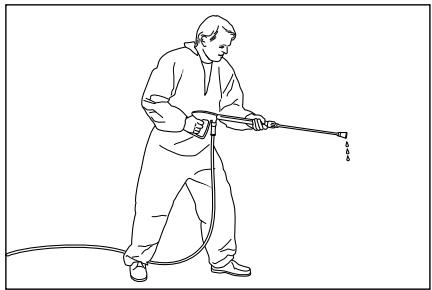

Kleine reparaties – zelf doorgevoerd Probleem: Uit de sproeier komt geen water alhoewel de motor loopt. Oorzaak: De sproeier is zeer waarschijnlijk verstopt. Uit de lans komt geen of heel weinig water.

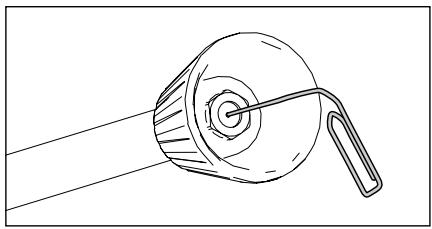

Procedure: Schakel het toestel uit. Verwijder de stekker uit het stopcontact. Druk een maal kort het pistool met uitschakelbeveiliging om de druk te laten ontwijken. Eerst het pistool met uitschakelbeveiliging en de lans afschroeven en daarna de hogedrukslang van mogelijke resten ontdoen. De wateringangszeef op vervuiling controleren. Bestaat het probleem verder, dan met een draad (paperclip) voorzichtig door de opening van de sproeier stoten. Wanneer het reinigen met een draad niet het gewenste resultaat brengt moet de lans worden vervangen. Voor elke reparatie de stekker uit het stopcontact trekken!

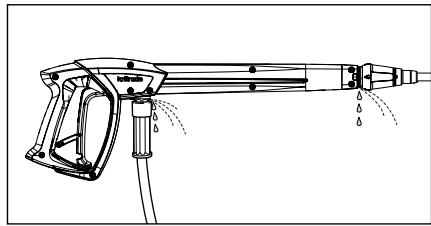

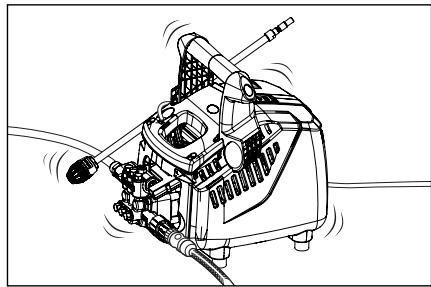

Kleine reparaties – zelf doorgevoerd Probleem: Na het sluiten van het pistool met uitschakelbeveiliging schakelt zich het toestel constant aan en uit. Mogelijke oorzaak nr. 1: Lek. Na het sluiten van het pistool met uitschakelbeveiliging moet het toestel uitgeschakeld worden. Wanneer de uitschakeling niet werkt kan een lek aan de pomp, aan de drukschakelaar, aan de hogedrukslang of aan het pistool met uitschakelbeveiliging de oorzaak zijn. Procedure: Controleer de verbindingen van de hogedrukreiniger met de hogedrukslang en van de hogedrukslang met het pistool evenals de verbinding van de lans op het pistool met uitschakelbeveiliging op dichtheid. Schakel de hogedrukreiniger uit. Activeer het pistool met uitschakelbeveiliging kortstondig om de druk af te bouwen. Schroef de hogedrukslang, het pistool met uitschakelbeveiliging en de lans af en controleer de dichtingsringen. Zijn de dichtingsringen defect dan moeten de O-ringen onmiddellijk vervangen worden. In geval van lekken wordt geen garantie verleend voor eventuele volgschade.

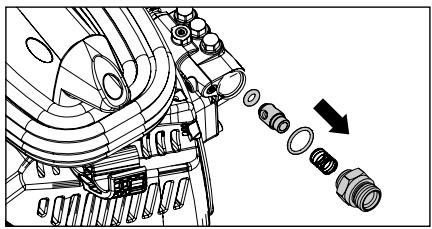

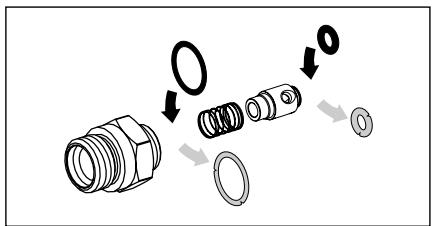

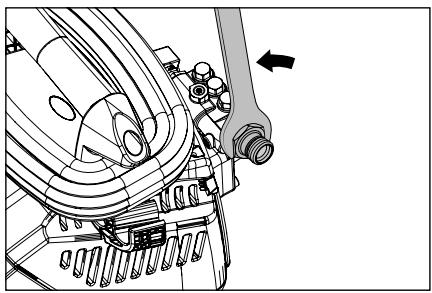

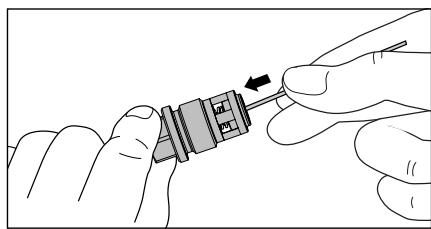

Kleine reparaties – zelf doorgevoerd Probleem: Na het sluiten van het pistool met uitschakelbeveiliging schakelt zich het toestel constant aan en uit. Mogelijke oorzaak nr. 2: Het terugslagventiel is defect. Procedure: Zet de hogedrukreiniger uit, trek de stekker uit het stopcontact. Sluit de watertoevoer. De pompuitgang opschroeven. De terugslagpin eruitnemen en de O-ring op vervuiling of beschadiging controleren. Ook de dichtzitting van roestvrij staal in het pomphuis op vervuiling of beschadiging controleren. Wanneer de afdichtingsringen defect zijn moeten de O-ringen onmiddellijk worden vervangen. Bij schade aan de pomp door defecte dichtingsringen tengevolge van luchtaanzuiging of gebrek aan water (cavitatie) vervalt de garantie.

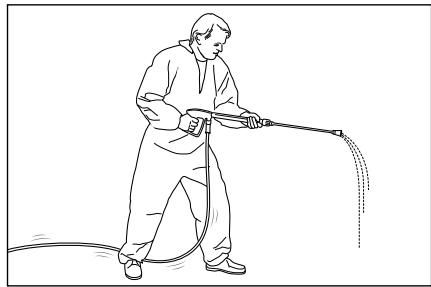

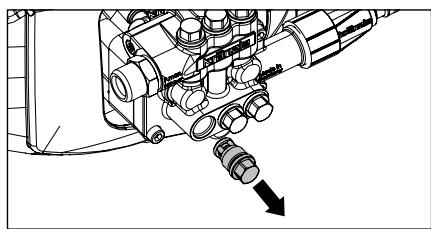

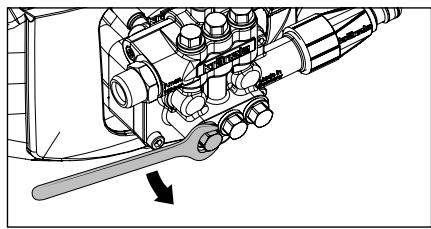

Kleine reparaties – zelf doorgevoerd Probleem: Uit de sproeier komt een onregelmatige straal. Oorzaak: Mogelijkerwijze zijn de ventielen vervuild of verstopt. Uit de lans komt een onregelmatige straal. De hogedrukslang trilt. Procedure: Na elkaar alle 6 ventielen openschroeven (verticaal en horizontaal in een rij van 3 aangebrachte messing inbusschroeven). Neem het ventiellichaam (met groene of rode plastic omhulsel) plus O-ring met een scherpe tang eruit. Controleer de dichtingsring op beschadiging. Bij beschadiging moet de O-ring vervangen worden. Reinig de ventielen met een draad (bureauclip) en indien mogelijk onder stromend water. Bij de nieuwe inbouw de dichtingring niet vergeten!

EG-verklaring van conformiteit Hiermee verklaren wij, dat de bouwaard van de hogedrukreiniger: Kränzle 1050 P Nominale doorvloeiing: 450 l/h (techn. documenten bij: Fa. Josef Kränzle GmbH & Co. KG, Mafred Bauer, Rudolf-Diesel-Str. 20, 89257 Illertissen aan de volgende eisen en richtlijnen voor hogedrukreinigers voldoet: Geluidsniveau gemeten: gegarandeerd: Toegepaste proces voor de conformiteits beoordeling: Gebruikte specificaties en normen:

Richtlijn voor machines 2006/42/EG EMV-richtlijn 2004/108/EG Geluidsrichtlijn 2005/88/EG, Art. 13 Hogedrukreinigers Aanhang 3, Deel B, Hoofdstuk 27 84 dB (A) 87 dB (A) Aanhang V, Geluidsrichtlijn 2005/88/EG EN 60 335-2-79 :2009 EN 55 014-1 :2006 EN 61 000-3-2 :2006 EN 61 000-3-3 :2008 Josef Kränzle (Directeur)

Garantie Garantie Onze garantieplicht geldt uitsluitend voor materiaal- en fabricagefouten, slijtage valt niet onder de garantie. Het toestel moet volgens deze gebruiksaanwijzing gebruikt worden. Die Gebruiksaanwijzing is onderdeel van de garantiebepalingen. Garantie bestaat enkel bij doelmatig gebruik van originele Kränzle-toebehoor en originele-Kränzle-onderdelen. Het gelden de voor het betreffende land wettelijk vastgelegde verjaringstermijnen voor de wettelijke garantieaanspraken. In garantiegevallen richt U zich a.u.b. met toebehoor en aankoopbewijs aan uw handelaar of de dichtsbijzijnde geautoriseerde klantendienst, deze vindt U ook in het internet onder www.kraenzle.com . De hogedrukreiniger is enkel voor gebruik in privébereik geconcipieerd, bij commercieel gebruik bestaat geen garantie. Bij veranderingen aan de veiligheidsinrichtingen of overschrijding van de temperatuur- en toerentalgrens vervalt de garantie - dit geldt ook bij onderspanning, watertekort- en vervuiling, of andere bedieningsfouten en niet doelmatig gebruik van het reinigingstoestel. Het manometer, de sproeiers, dichtingsmanchetten, hogedrukslang en spuitinrichting zijn slijtage-onderdelen en vallen niet onder de garantieplicht.
