| Produkttyp | Hochdruckreiniger |
| Marke | KRANZLE |
| Modell | K1050P |
| Stromversorgung | 230 V ~, 9,6 A, 50 Hz |
| Erforderlicher elektrischer Schutz | Steckdose mit Schutzkontakt und FI-Schalter 30 mA, Sicherung 16 A |
| Netzkabel | 5 m mit Stecker |
| Nenndurchfluss | 450 l/h |
| Erforderlicher Wasserversorgungsdruck | 1 bis 10 bar |
| Maximale Wassertemperatur | 60 °C |
| Erforderlicher Mindestwasserdurchfluss | 7,5 l/min |
| Start-Stopp-System | Ja, mit Druckentlastung des Hochdruckschlauchs |
| Pistole | Sicherheits-Ein/Aus-Pistole mit Isoliergriff und Schnellkupplung |
| Standardlanze | Edelstahl mit Flachstrahldüse und Bajonettanschluss |
| Option Turbo-Jet | Lanze mit Turbo-Jet-Düse, Edelstahlrohr und Bajonettanschluss |
| Hochdruckschlauch | Geeignete Qualität, nicht reparierbar, muss ersetzt werden |
| Wassereingangsfilter | Reinigbar, vor jedem Gebrauch prüfen |
| Motorschutz | Thermostatischer Überlastschutz |
| Gemessener Schalldruckpegel | 84 dB(A) |
| Garantierter Schalldruckpegel | 87 dB(A) |
| Vorgesehene Verwendung | Nur für den privaten Gebrauch |
| Garantie | Material- und Fabrikationsfehler, ausgenommen Verschleißteile und gewerbliche Nutzung |
| Regelmäßige Wartung | Filterreinigung, Pumpenentleerung im Winter, jährliche Überprüfung durch Fachpersonal |
| Verschleißteile | Manometer, Düsen, Ventile, Dichtungen, Hochdruckschlauch, Sprühvorrichtung |
Häufig gestellte Fragen - K1050P KRANZLE
Benutzerfragen zu K1050P KRANZLE
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Hochdruckreiniger kostenlos im PDF-Format! Finden Sie Ihr Handbuch K1050P - KRANZLE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. K1050P von der Marke KRANZLE.
BEDIENUNGSANLEITUNG K1050P KRANZLE
Vor Inbetriebnahme Sicherheitshinweiselesen und beachten!
Für späteren Gebrauch oder Nachbesitzer aufbewahren.
Operating manual!

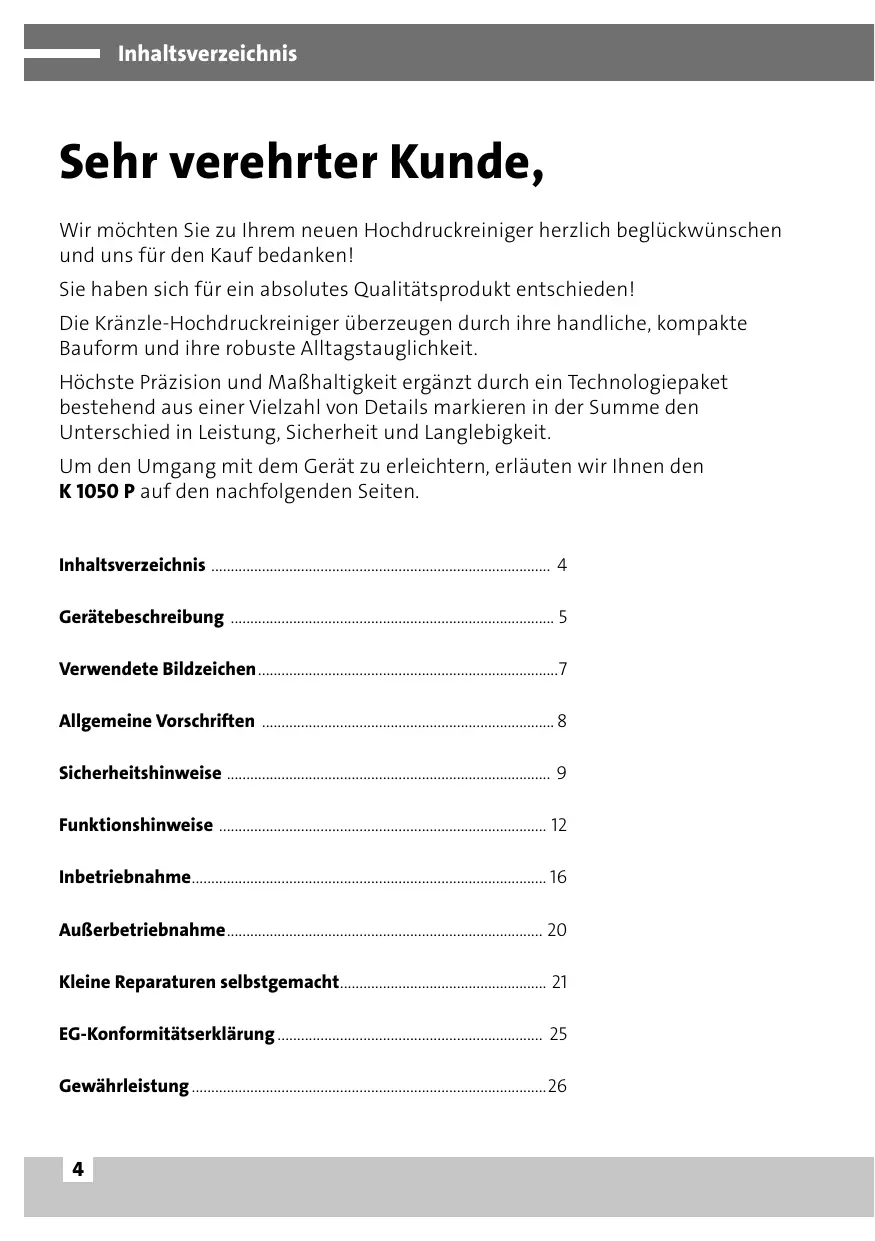

Sehr verehrter Kunde,
Wir möchten Sie zu Ihr dem neuen Hochdruckreiniger herzlich begräußen und uns für den Kauf bedanken!
Sie haben sich für ein absolutes Qualitätsvprodukt entschieden!
Die Kränzle-Hochdruckreiniger überzeugen durch ihre handliche, kompakte Bauform und ihre robuste Alltagstauglichkeit.
Höchste Präzision und Maßhaltigkeit ergänzt durch ein Technologiepaket bestehend aus einer Vielzahl von Details markieren in der Summe den Unterschied in Leistung, Sicherheit und Langlebigkeit.
Um den Umgang mit dem Gerät zu erreichtern, erläuten wir Ihnen den K 1050 P auf den nachfolgenden Seiten.
Inhaltsverzeichnis 4
Gerätebeschreibung 5
Verwendete Bildzeichen 7
Allgemeine Vorschriften 8
Sicherheitshinweise 9
Funktionshinweise 12
Inbetriebnahme 16
Außerbetriebnahme 20
Kleine Reparaturen selbstgemacht 21
EG-Konformitätserklarung 25
Gewährleistung 26

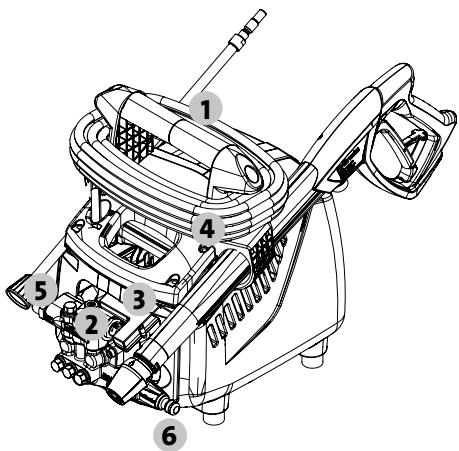

Aufbau
Der KRÄNZLE K 1050 P - Hochdruckreiniger ist eine tragbarer Maschine mit einem ausgereifen Ordnungssystem. Der Aufbau ist aus dem Schema zu ersehen.
1 Ergonomisch geformter Tragegriff
2 Pumpenkopf aus Messing
3 Start-Stop Schalter mit Druckentlastung für HD-Schlauch
4 Netzanschlusskabel mit Stecker
5 Pumpenausgang / Hochdruckschlauchanschluss
6 Zulauf Wasseranschluss mit Filter
7 Lanze im Halter
8 Ein-/Ausschalter
9 Kabel- und Schlauchaufwicklung
10 Sicherheits-Abschaltpistole
11 Pistolenhalter
12 HD-Schlauch

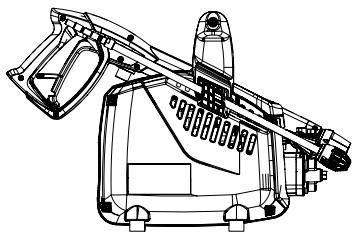

Das haben Sie gekauft
- KRANZLE-Hochdruckreiniger K 1050 P

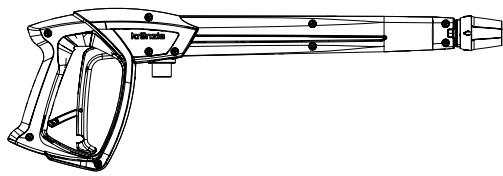

- Sicherheits-Abschaltpistole mit Isohandgriff und Steckkupplung
- Flachstrahldüse mit Edelstahrhohr und Stecknippel
- Betriebsanleitung
- Wasseranschluss, Steckkupplung mit sightbarem Filter
- HD-Schlauch
Art.Nr.: 42.403-03 (optional)
Schmutzkillerlanze mit Edelstahlrhr und Stecknippel
In der Betriebsanleitung verwendete Bildzeichen
DE
Bei Nichtbeachtung these Hinweises kann es zu Umweltschäden führen.
Hinweis zur Benutzung des Gerätes, dass bei nicht einhalten zu übermögen Verschleib oder zum Totalausfall des K 1050 P führen kann.
Warning!
Bei Nichtbeachtung these Hinweises kann es zu schweren Verletzungen kommt!
Auf dem Gerät verwendete Bildzeichen
Hochdruckstrahlen können bei unsachgemäßigen Gebrauch gefährlich sein. Der Strahlarf nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder auf die Maschine selbst gerichtet werden.
Das Gerätarf nicht unmittelbar an das öffentliche Trinkwassernetz angeschlossen werden.
Einsatzbereich
Den Hochdruckreiniger ausschließlich nur zum Reinigen mit Hochdruckstraße, ohne Reinigungsmittel oder mit Reinigungsmittel, verwenden. Der Hochdruckreiniger ist nur für den Einsatz im privaten Umfeld konzipiert.
Die Umwelt-, Abfall- und Gewässerschutzvorschriften sind vom Anwender zu beachten!
Prüfungen
Der Hochdruckreiniger ist nach den „Richtlinien für Flüssigkeitsstrahler“ bei Bedarf, jedoch mindestens alle 12 Monate durch einen Sachkundigen darauf zu überprüfen, ob ein{sicherer Betrieb weiterhin gewährleistet ist. Die Ergebnisse der Prüfung sind schriftlich festzuhalten. Formlose Aufzeichnungen genugen.
Gewerbliche Hochdruckreiniger[Messen alle 12 Monate von einem Sachkundigen überprüft werden!
Unfallverhütung
Der Hochdruckreiniger ist so ausgerüstet, dass bei sachgemäßer Bedienung Unfälle ausgeschlossen sind. Die Bedienungsperson ist auf die Verletzungsgefahr durch heiße Maschinenteile und den Hochdruckstrahl hinzuweisen. Die Sicherheitshinweise und „Richtlinien für Flüssigkeitsstrahler“ sind einzuhalten.
Ölleckage
Bei Ölaustritt sofort den{nachsten Kundendienst (Händler) aufsuchen. Durch Missachtung theses Hinweises konnen Umweltschäden und/oder Getriebeschäden auftreten.
Das Bedienpersonal muss notwendige Schutzkleidung, z.B. wasserdichte Anzüge, Gummistiefel, Schutzbrille, Kopfbedeckung, usw. tragen. Es ist verboten, das Gerät im Beisein von Personen ohne ausreichende Schutzkleiung zu betreiben!
Asbesthaltige und andere Materialien, die gesundheitsgefährdene Stoffe enthalten, * dürfen nicht abgespritzt werden!
Niemals Lösungsmittelhaltige Flüssigkeiten wie Lackverdünningsen, Benzin, Öl oder ähnliche Flüssigkeiten versprühen!
Durch den Hochdruckstrahl können Beschädigungen an dem zu reinigenden Objekt entstehen z.B. Autoreifen, davon einen Mindestabstand von 30 cm einhalten!
Vor Inbetriebnahme des Hochdruckreinigers, die Komponenten (HD-Schlauch, Netzanschlusskabel, Sicherheitsabschaltpistole) auf Schäden prüfen. Defekte bzw. beschädigte Komponeten umgehend austauschen!
Der Hochdruckreiniger ist bestimmungsgemäß zu verwenden. Der Nutzer muss sich den örtlichen Begebenheiten entsprechend anpassen und auf Personen die sich im Gefahrenbereich befinden acht geben!

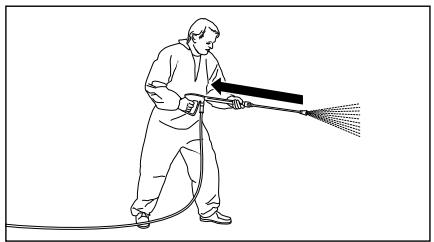

Achten Sie daraufuf, dass beim Reinigen mit unter Hochdruck stehendem Wasser an der Lanze ein deutlich spürbarer Rückstoß entstehen. Deshalb auf festen Stand achten. (siehe Kapitel „Technische Daten“)

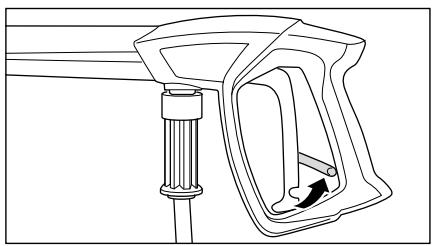

Sicherungssperre an der Sicherheitsabschaltpistole nach jedem Gebrauch umlegen, um unbeabsichtigtes Spritzen zu verhindern!

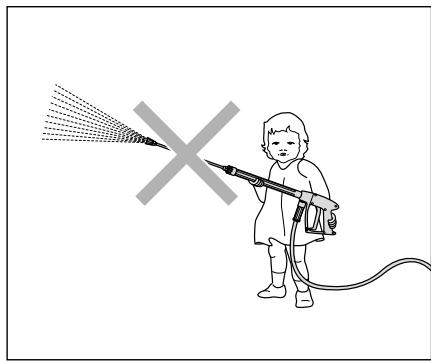

Kinder und nicht unterwiesene Personen dürfen den Hochdruckreiniger nicht benutzen!

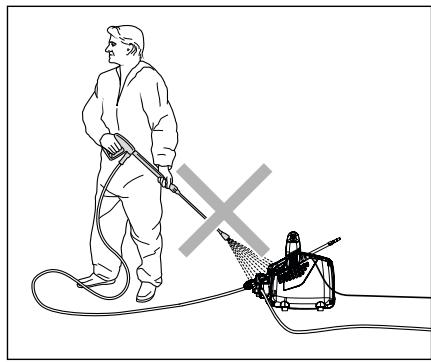

Den Hochdruckreiniger nicht absprühen!
Den Hochdruckreiniger nicht dem Sprühnebel des Hochdruckstrahles aussetzen!

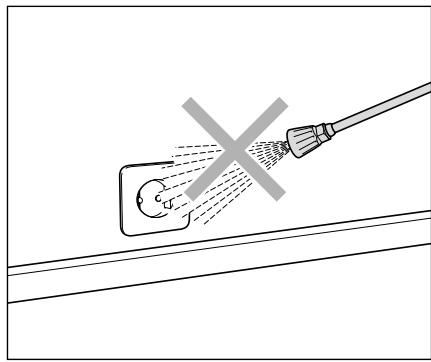

Den Wasserstrahl nicht auf Steckdosen oder andere elektrische EinrichtungenRCTEN!
Alle im Arbeitsbereich befindlichen stromfuhrenden Teile müssen Spritzwassergeschützt sein.
DE

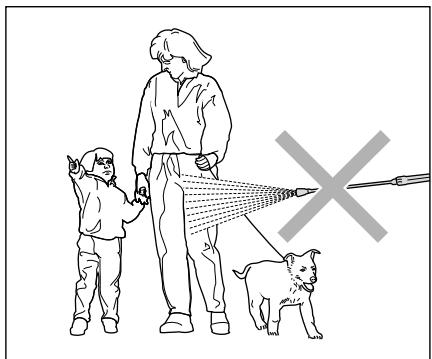

Wasserstrahl nicht auf Personen oder TiereRCTen!
Richten Sie den Hochdruckstrahl nie auf sich selbst oder auf andere, auch nicht, um Kleidung oder Schuhe zu reinigen.

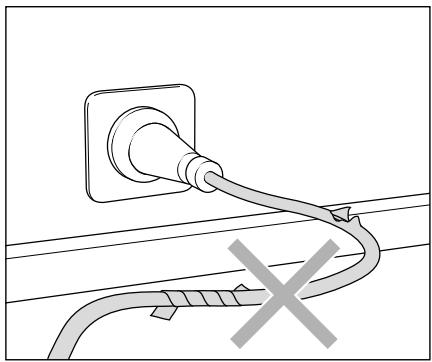

Elektrische Kabel nur in einwandfreiem Zustand verwenden!
Kabel nicht beschädigen (zerren, quetschen, Überfahren,...) oder unsachgemäß reparieren!

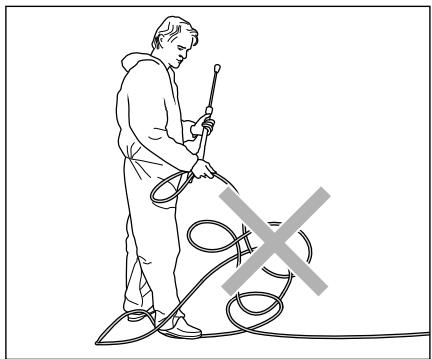

Hochdruckschlauch nicht knicken und nicht mit Schlingenziehen!
Hochdruckschlauch nicht über scharfe Kantenziehen!

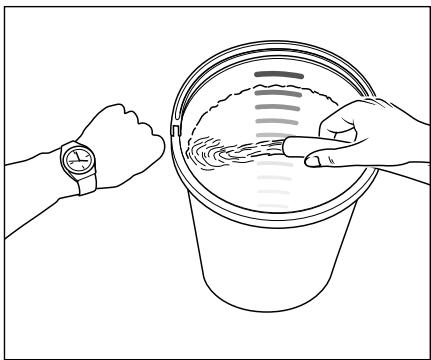

Was Sie unbedingt beachten müssen: Problem Wassermangel
Wassermangel kommthäufiger vor als man denkt. Je leistungsstärker ein Hochdruckreiniger ist, umso größter ist die Gefahr, dass zu weniger Wasser zur Verfügung steht. Bei Wassermangel entsteht in der Pumpe Kavitation (Wasser-Gas-Gemisch), was in der Regel nicht oder zu spät bemerkrt wird.
Die Pumpe wird zerstört. Überprüfen Sie einfach die zur Verfügung stehende Wassermenge, indem Sie einen Eimer mit Literskala 1 Minute lang befüllen.
Dem Hochdruckreiniger muss eine Mindestwassermenge von 7,5 l/min zur Verfugung stehen.
Ist die gemessene Wassermenge zu gering, muss ein anderer Wasseranschluss benutzt werden, welcher die geforderte Wasserleistung erbringt. Wassermangel führt zum Schnellen Verschleiß der Dichtungen. (keine Gewährleistung)
Die Pumpe nicht länger als 20 Sekunden trocken laufen halten!
Wasserversorgung
Beachten Sie die Vorschriften Ihres Wasserversorgungsunternehmens. Die Maschinearf nach EN 61770 nicht unmittelbar an die öffentliche Trinkwasserversorgung angeschlossen werden. Der kurzzeitige Anschluss ist nach DVGW (Deutscher Verband des Gas- und Wasserfaches) jedoch zulässig, wenn ein Rückflussverhinderer mit Rohrbelüfter (Kranzle Art.-Nr. 41.016 4) in die Zuleitung eingebaut ist. Wasser nach dem Rückflussverhinderer gilt nicht mehr als Trinkwasser. Auch ein mittelbarer Anschluss an die öffentliche Trinkwasserversorgung ist zulässig mittels eines freien Auslaufes nach EN 61770; z.B. durch den Einsatz eines Behalters mit Schwimmerventil. Ein unmittelbarer Anschluss an ein nicht für die Trinkwasserversorgung bestimmtes Leitungsnetz ist zulässig.
Problem Strommangel
KRANZLE 1050 P: 230 Volt / 50 Hz
Sind in Ihr leitungsumgebung gleichzeitig zu weitere Stromabnehmer am Netz, kann die zur Verfügung stehende Spannung sowie die Stromstarke deutlich sinken. In der Folge lauft der Motor des Hochdruckreinigers nicht an oder brennt durch. Die Stromversorgung kann auch mangelhaft sein, wenn das Stromkabel zu lang oder zu dunn ist. Zu lange Verlängerungskabel verursachen einen Spanningsabfall und dadurch Betriebsstörungen und Anlaufschwierigkeiten.
Überprüfen Sie die Höhe ihrer Leitungsabsicherung und halten Sie im Zweifelsfall die Spannung und die zur Verfügung stehende Stromstärke durch einen Fachmann überprüfen.
Elektroanschluss
Der Hochdruckreiniger wird mit einem 5 m langem Anschlusskabel mit Netzstecker gefiefert. Der Stecker muss in eine vorschriftsmäßig installierte Steckdose mit Schutzleiteranschluss und Fl-Fehlerstrom-Schutzschalter 30 mA eingesteckt werden. Die Steckdose ist netzweitig mit 16 A abzuschern. Bei Verwendung eines Verlägerungskabels muss diese einen Schutzleiter haben, der vorschriftsgemäß an den Steckverbindungen angeschlossen ist. Die Leiter des Verlägerungskabels muss einen Mindestquerschnitt von 1,5 mm² haben. Die Steckverbindungen müssen eine spritzwassergeschützte Ausführung sein und)dürfen nicht auf nassem Boden liegen. Bei Verwendung einer Kabeltrommel muss das Kabel immer ganz abgerollt werden.
Wasser- und Reinigungs-/Pflegemittelsystem
Das Wasser muss unter Druck der Hochdruckpumpe zugeführrt werden. Das Wasser wird dann von der Hochdruckpumpe unter Druck dem Sicherheitsstrahlrohr zugeführrt. Durch die Düse am Sicherheitsstrahlrohr wird der Hochdruckstrahl gebildet.
Die Umwelt-, Abfall- und Gewässerschutz-Vorschriften sind vom Anwender zu beachten!
Strahlrohr mit Sicherheits-Abschaltpistole
Die Sicherheits-Abschaltpistole ermitteligt den Betrieb der Maschine nur bei betätigtem Sicherheitsschalthebel. Durch Betätigten des Hebels wird das Ventil geöffnet. Die Flüssigkeit wird dann zur Düse gefördert. Der Spritzdruck baut sich auf und erreicht schnell den gewährten Arbeitsdruck. Durch Loslassen des Schalthebels wird die Pistole geschlossen und weiterer Austritt von Flüssigkeit aus dem Strahlrohr verhindert. Der Druckstoß schließt das Start-Stop-System und die Stromversorgung zum Motor wird unterbrochen. Durch das innovative System, wird der Hochdruckschauch entlastet und gewährleistet so eine höhere Lebensdauer des Schlauches. Durch Öffnen der Pistoleöffnet das Start-Stop-System, der Elektromotor wird wieder automatisch eingeschaltet und die Pumpe fördert das Wasser zur Hochdruckdüse, wo der Reinigungsstrahl gebildet wird.
Die Sicherheits-Abschaltpistole ist eine Sicherheitseinrichtung. Reparaturen dürfen nur von Sachkundigen vorgenommen werden. Bei Ersatzbedarf sind nur vom Hersteller zugelassene Bauteile zu verwenden.
Austausch, Reparaturen, Neueinstellungen und Versiegeln * dürfen nur von Sachkundigen vorgenommen werden.
Vor Inbetriebnahme darauf auf achten, dass alle Sicherheitshinweise beachtet worden sind.
Motorschutzschalter
Der Motor wird durch einen in der Motorwicklung eingebauten Übertemperaturschalter vor Überlastung geschützt. Bei Überlastung oder Blockieren des Motors schaltet der Übertemperaturschalter den Motor ab. Bei wiederholtem Abschalten des Motors durch den Übertemperaturschalter Störungsursache beseitigen.
DE
Austausch und Prüfarbeiten)dürfen nur von Sachkundigen bei vom elektrischen Netz getrenntem Hochdruckreiniger, d. h. bei gezogenem Netzstecker, vorgenommen werden.
Hochdruckschauchleitung und Spritzeinrichtung
Die zur Ausstattung der Maschine gehörende Hochdruckschlauchleitung und Spritzeinrichtung bestehen aus hochwertigen Materialien und sind auf die Betriebsbedingungen der Maschine abgestimmt sowie vorschrifsmäßig gekennzeichnet.
Bei Ersatzbedarf dürfen nur von Kränzle zugelassene Original-Ersatzteile verwendet werden. Werden Ersatzteile von Drittanbietern verwendet, erlischt automatisch die Gewährleistung! Hochdruckschlauchleitungen und Spritzeinrichtungen sind druckdicht (ohne Leckage) anzuschreiben.
Die Hochdruckschauchleitung darf nicht überfahren, übermäßig gezogen oder verdrecht werden. Die Hochdruckschauchleitung darf nicht über scharfe Kanten gezogen werden. Defekte Hochdruckschläuche)dürfen (nach DIN 20022) nicht repariert werden, sondern müssen durch neue, von Kränzle zugelassene Hochdruckschläuche ersetzt werden.
- Den Hochdruckreiniger zum Einsatzzort tragen. Beim Abstellen darauf auf achten, dass die vier Gummipuffer einen sichern halten haben.
- Hochdruckschlauch gerade und schlingenfrei ausrollen. (Bei Veränderung des Hochdruckschlauches die maximale Länge von 20 m beachten!)
Hochdruckreiniger nicht auf unbefestigten Untergrund stellen, da das Gerät während des Betriebes vibriert.
Beim dem Transport der Maschine, durch tragen, ist auf das Gewicht des Gerätes zu achten, die in den Technischen Daten nachzulesen sind.
Der K 1050 Parf nicht in feuer- und explosionsgeführdeten Räumen sowie in Pfützen aufgestellt und betrieben werden. Der Hochdruckreinigerarf nicht unter Wasser betrieben werden.
Wird die Maschine trotzdem in einem Gefahrenbereich verwendet, sind die Sicherheitsvorschriften von Dort einzuhalten.

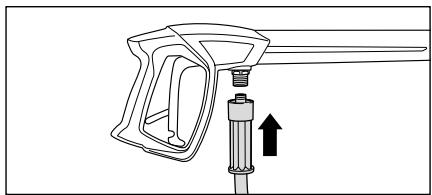

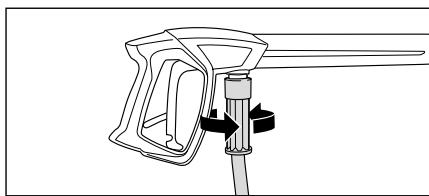

- Hochdruckschlauch an die Sicherheitsabschaltpistole aufstecken.
- Hochdruckschlauch an der Sicherheitsabschaltpistole fest und druckdichtverschrauben.

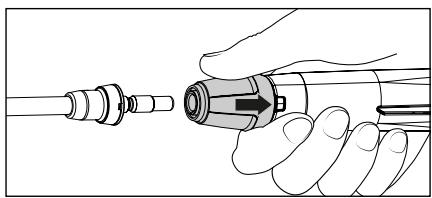

- Die Sicherungshülse der Pistole erst zurückziehen, dann die Lanze in die Steckkupplung der Pistole stecken.
- Nach Einstecken der Lanze die Sicherungshülse loslassen und auf einen sicheren Sitz der Lanze achten.
Stockkupplung und Stecknippel vor dem Einstecken auf Sauberkeit prufen (Sand, Schmutz, ...) ggf. mit klarem Wasser reinigen. Verunreinigungen können die Abdichtung in der Steckkupplung beschädigen.

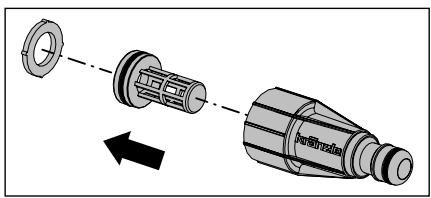

7. Vor jeder Inbetriebnahme Wasserein-gangssieb auf Sauberkeit überprüfen.
Wenn der innenliegende Filter verschmutzt ist, Filter demontieren und Schritt 7.1 durchführren.
7.1 Bei Verschmutzung, das Sieb Herausnehmen und mit den den restlichen Teilen unter klarem Wasser gründlich ausspüssen und reinigen.
Beim Sieb auf Beschädigungen achen. Den Hochdruckreiniger nicht ohne oder mit einem beschädigten Sieb betreiben.

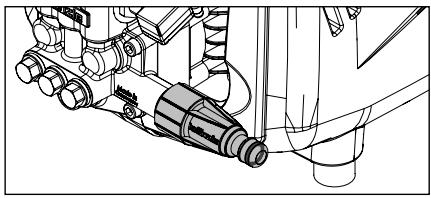

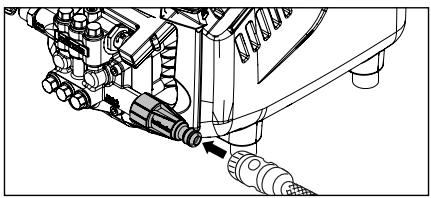

- Wasserschlauch an den Wassereingang anschließen. Der Hochdruckreiniger kann wahlweise an eine Druckwasserleitung (1 - 10 bar Vordruck) mit kaltem oder bis zu 60^ warmem Wasser angeschlossen werden.
Achtung bei warmem Eingangswasser!
Bei Betrieb mit 60^ warmen Eingangswasser treten erhöhte Temperaturen auf. Metallteile am Gerät nicht ohne Schutzhandschuhe anfassen!
- Stromanschluss herstellen.
K 1050 P
230 V ~, 9,6 A, 50 Hz
Die Steckdose muss nettseitig mit 16 A abgesichert sein.
Stecker oder stromfuhrende Teile nicht mit nassen oder feuchten Händen berühren.

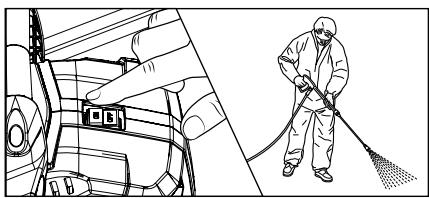

- Hochdruckreiniger bei geöffneter Sicherheits-Abschaltpistole einschalten. Maschine entlüften: Sicherheits-Abschaltpistole mehrmals öffnen und schreiben. Mit dem Reinigungsvorgang beginnen.

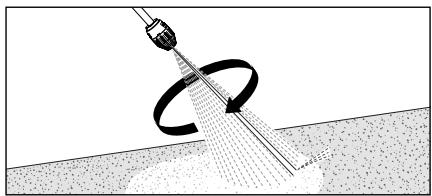

- Beim Benutzen des Schmutzkillers ist darauf zu halten, die Lanze zum Starten nach unter zu halten.
Bei Benutzung des Gerätes unbedingt auf die Sicherheitshinweise beachten.
- Hochdruckreiniger ausschalten
- Wasserzufuhr sperren
- Sicherheits-Abschaltpistole kurz öffnen, bis der Druck abgebaut ist
- Sicherheits-Abschaltpistole verriegeln
- Wasserschlauch von der Sicherheits-Abschaltpistole abschrauben
- Pumpe entleeren: Motor für ca. 10 Sekunden einschalten
- Netzsteckerziehen
- Hochdruckschlauch säubern und ohne Schlingen aufrolten
- Elektrokabel säubern und aufwickeln
- Wasserfilter reinigen

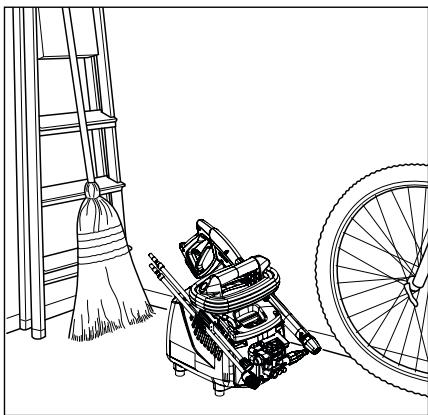

- Hochdruckreiniger im Winter in frostfrei Räumen lagern
Die Kompakten und mobilen Kränzle Geräte lessen sich mit ihrer geringen Standfläche gut verstauen.
Problem:
Aus der Düse kommt kein Wasser und Pumpe lauft.
DE
Ursache:
Höchstwahrscheinlich ist die Düse verstopft.

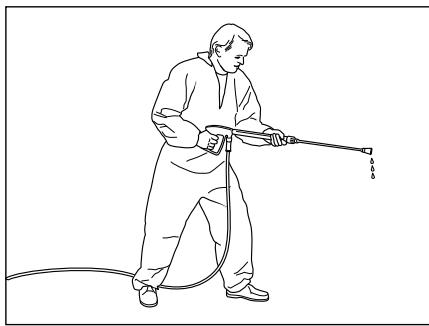

Aus der Lanze kommt kein oder nur sehr weniger Wasser.
Vorgehensweise:
Schalten Sie den Hochdruckreiniger ab.
Ziehen Sie den Netzstecker. Betätigten
Sie zum Druckabbau kurz die Sicherheits-
Abschaltpistole.
Schrauben Sie zuerst Sicherheitsabschalt-pistole und Lanze ab und spulen Sie den Hochdruckschauch von möglichen Rückstanden frei.
Kontrollieren Sie das Wassereingangssieb auf Verschmutzung.

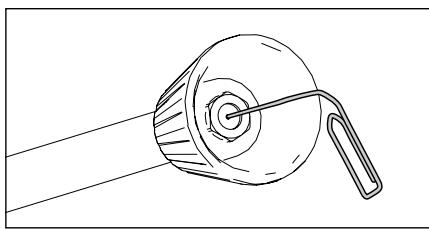

Besteht das Problem weiter, so durchstoßen Sie mit einem Draht (Büroklammer) vorsichtig die Düsenöffnung. Soltte das Reinigen mit einem Draht nicht den gewündchten Erfolg bringen, so muss die Lanze ersetzt werden.
Vor jeder Reparatur Netzsteckerziehen!
Problem:

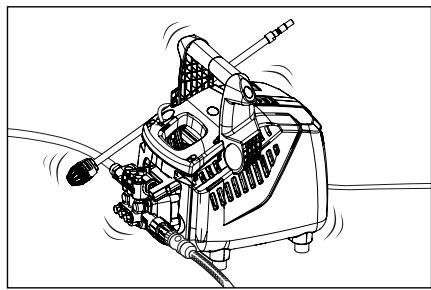

Nach dem Schlieben der Sicherheits-Abschaltpistole schaltet sich die Maschine ständig ein und aus.

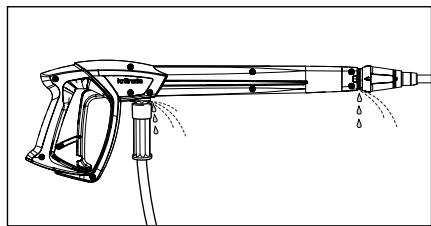

Mögliche Ursache 1: Leckage.
Nach dem Schlieben der Sicherheitsabschlatt-pistole muss sich die Maschine abschalten. Wenn die Abschaltung nicht erfolgt, kann Leckage an der Pumpe, am Druckschalter, am Hochdruckschauch, oder an der Sicherheitsabschlattpistole die Ursache sein.
Vorgehensweise:
Kontrollieren Sie die Verbindungen vom Hochdruckreiniger zum Hochdruckschauch und vom Hochdruckschauch zur Sicherheitsabschaltpistole sowie die Verbindung der Lanze an der Sicherheits-Abschaltpistole auf Dichteit.
Schalten Sie den Hochdruckreiniger aus. Betätigen Sie zum Druckabbau kurz die Sicherheits-Abschaltpistole. Schrauben Sie Hochdruckschauch, Sicherheits-Abschaltpistole und Lanze ab und kontrollieren Sie die Dichtungsringe. Sind die Dichtungsringe defekt,sofar O-Ringe austauschen.
Bei Leckage wird für eventuelle Folgeschäden keine Gewährleistung übernommen.
Problem:
Nach dem Schlieben der Sicherheits-Abschaltpistole schaltet sich die Maschine ständig ein und aus.
Mögliche Ursache 2:
Rückschlagventil defekt.
Vorgehensweise:
Hochdruckreiniger ausschalten, Netzsteckerziehen. Wasserzufuhr sperren.

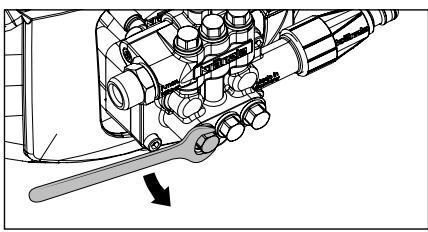

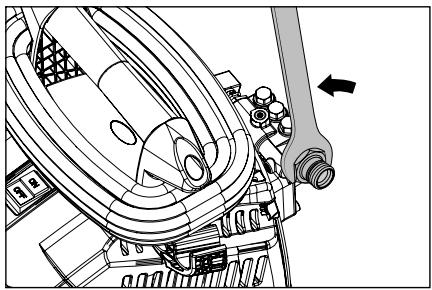

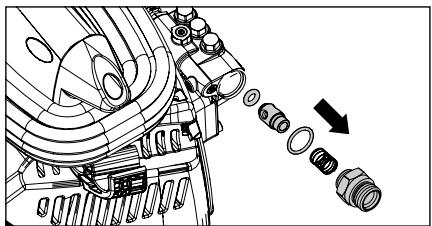

Pumpenausgang aufschrauben.

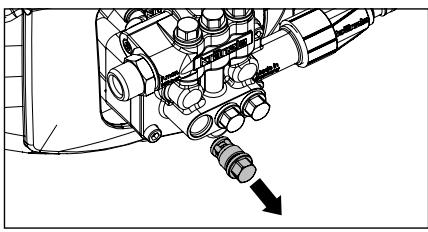

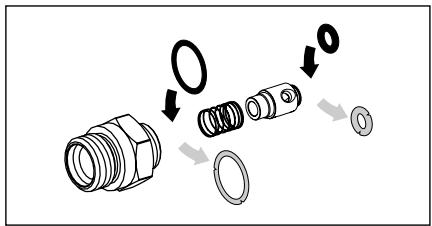

Rückschlagkörper entnahmen und den O-Ring auf Verschmutzung oder Beschädigung überprüfen.
Überprüfen Sie ebenfalls den Dichtsitz im Pumpengehäuse auf Verschmutzung oder Beschädigung.
Sind die Dichtungsringe defekt,
sofort O-Ringe austauschen.
Bei Schäden an der Pumpe durch defekte Dichtungsringe, infolge Luftansaugung oder Wassermangel (Kavitation), wird keine Gewährleistung übernommen.
Problem:
Aus der Duse kommt ein unregelmäßiger Strahl.
Ursache:
Möglicherweise sind die Ventile verschmutzt oder verklebt.

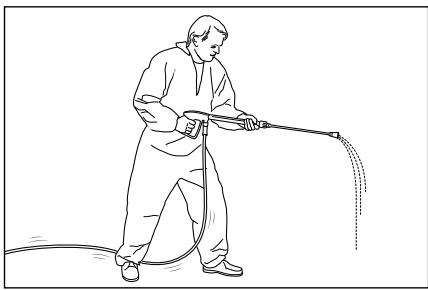

Aus der Lanze kommt ein unregelmäßiger Strahl. Der Hochdruckschlauch vibriert.
Vorgehensweise:
Schrauben Sie nacheinander alle 6 Ventile auf. (vertical und horizontal in 3-er Reihe angeordnete Messingsechskantschrauben)
Entnahmen Sie die Schraube mit Ventilkörperamt O-Ring. Kontrollieren Sie den Dichtungsring auf Beschädigung.
Bei Beschädigung muss der O-Ring ausgetauscht werden.

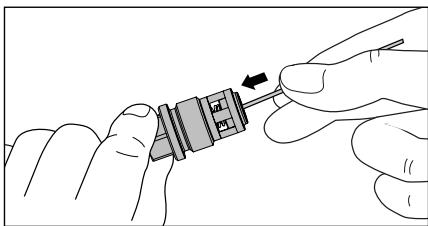

Säubern Sie die Ventile mit einem Draht (Büroklammer) und möglichst unter fließendem Wasser.
Beim Wiedereinbau den Dichtungsring nicht vergessen!
Hiermit erklaren wir, dass die Bauart der Hochdruckreiniger:
Nenndurchfluss:
techn. Unterlagen liegen bei:
folgende Richtlinien und deren Änderungen für Hochdruckreiniger einhalten:
Schalleistungspegel gemessen: garantiert:
Angewandtes Konformitätsbewertungsverfahren:
Angewendete Spezifikationen und Normen:
Kranzle 1050 P
450 l/h
Fa. Josef Kränzle GmbH & Co. KG, Manfred Bauer, Rudolf-Diesel-Str. 20, 89257 Illertissen
Maschinenrichtlinie 2006/42/EG
EMV-Richtlinie 2004/108/EG
Lärmrichtlinie 2005/88/EG,
Art. 13 Hochdruckwasserstrahlmaschinen
Anhang 3, Teil B, Abschnitt 27
84 dB (A)
86 dB (A)
Anhang V, Lärmrichtlinie 2005/88/EG
EN 60 335-2-79 :2009
EN 55 014-1 :2006
EN 61 000-3-2 :2006
EN 61 000-3-3 :2008
I. Kränzle GmbH
Elpke 97
D-33605 Bielefeld
Bielefeld, den 01.04.15
Creeegle fprof
Josef Kranzle (Geschäftsführer)
DE
Gewährleistung
Unsere Gewährleistungspflicht gilt ausschließlich für Material- und Herstellungsfehler, Verschleiß fällt nicht unter Gewährleistung.
Die Maschine muss gemäß dieser Betriebsanleitung betrieben werden. Die Betriebsanleitung ist Teil der Gewährleistungsbestimmungen. Gewährleistung besteht nur bei ordnungsgemäßer Verwendung von Original-Kränzle-Zubehörteilen und Original-Kränzle-Ersatzteilen.
Es gelten die für das jeweilige Land gesetzlich festgelegten Verjährungsfristen für gesetzliche Mängelansprüche.
In Gewährleistungsfallen wenden Sie sichitte mit Zubehör und Kaufbeleg an ihren Handler oder die{nachste autorisierte Kundendienstelle,
these finden Sie auch im Internet unter www.kraenzle.com.
Der Hochdruckreiniger ist nur für den Einsatz im privaten Umfeld konzipiert, bei gewerblichem Einsatz besteht keine Gewährleistung.
Bei Veränderungen an den Sicherheitsseinrichtungen sowie bei Überschreitung der Temperatur- und Drehzahlgrenze erlischt jegliche Gewährleistung – ebenso bei Unterspannung, Wassermangel und Schmutzwasser, oder sonstiger Fehlbedienung und nicht gewöhnlicher Verwendung der Reinigungsmaschine.
Manometer, Düse, Ventile, Dichtungsmanschetten, Hochdruckschlauch und Spritzeinrichtung sind Verschleibe teile und fallen nicht unter die Gewährleistungspflicht.
Dear customer:
Fa. Josef Kränzle GmbH & Co. KG,
Mafred Bauer
Rudolf-Diesel-Str. 20, 89257 Illertissen
Bielefeld, Apr. 01, 2015
Cueeople pof
Josef Kranzle
(Managing director)
Warranty
Fa. Josef Kränzle GmbH & Co. KG,
Mafred Bauer
Rudolf-Diesel-Str. 20, 89257 Illertissen
De pomp nicht länger als 20 seconden Droog latent draaien!
Watertoevoer
Verontreinigingen können de aufdichting in de stekkkoppeling beschadigen.
Fa. Josef Kranzle GmbH & Co. KG,
Mafred Bauer,
Rudolf-Diesel-Str. 20, 89257 Illertissen
Fa. Josef Kränzle GmbH & Co KG, Manfred Bauer Rudolf-Diesel-Str. 20, 89257 Illertissen
Josef Kranzle (Gerente)
