GEBRUIKSAANWIJZING CHAUFFEO ATLANTIC

Dit apparaat is niet geschikt voor personen (waaronder kinderen) met lichamelijke, zintuigelijke of geestelijke beperkingen of personen zonder ervaring of kennis, uitgezonderd wanneer ze, met tussenkomst van een persoon die verantwoordelijk is voor hun veiligheid, worden begeleid of vooraf instructies hebben gekregen.\(inclusief kinderen) of personen zonder enige ervaring of kennis, tenzij ze door een verantwoordelijk\persoon worden begeleid en instructies hebben ontvangen. Het is aanbevolen kinderen in het oog te houden en ervoor te zorgen dat ze niet met de boiler spelen. Dit apparaat kan worden gebruikt door kinderen in de leeftijd van minimaal 8 jaar en door personen met een verminderde sensorische of mentale capaciteit of personen zonder ervaring of kennis, indien zij goed onder toezicht staan of als er instructies voor het veilige gebruik van het apparaat zijn gegeven en de mogelijke risico’s goed zijn begrepen. Het reinigen en het onderhoud door de gebruiker mogen niet zonder toezicht door kinderen worden uitgevoerd.

Algemene waarschuwingen INSTALLATIE LET OP: Zwaar product, met enige voorzichtigheid hanteren.

Installeer het apparaat in een ruimte waar het niet vriest (minimaal 4 °C tot 5 °C). De vernieling van het toestel door overdruk, te wijten aan de blokke.ring van de veiligheidsgroep valt buiten de garantie. Zorg voor verluchting van de installatieruimte. De temperatuur .van deze ruimte mag niet hoger zijn dan 35 °C. Dit product in de volumes V0 en V1 niet in een badkamer ins.talleren (zie de afbeeldingen op pagina 64). Indien er niet vol doende plaats is, kan deze wel in volume V2 geinstalleerd worden of de hoogste volume V1 voor een horizontaal model. Dit product is bedoelt voor gebruik tot aan een maximale hoogte tot 3000 m. .Bij een verticale muurboiler dient u na te gaan of de ophanging .geschikt is voor het gewicht van de boiler gevuld met water. Zorg dat er onder de uiteinden van de buizen van het apparaat een .vrije ruimte is van ten minste 300 mm (100 l) – 480 mm (150 l en .200 l) voor een makkelijke toegang tot de materialen en accessoires. Bewaar deze gebruikshandleiding; zelfs na installatie van het product.

Verplicht een nieuw veiligheidselement installeren op de warmwatertoevoer die de geldende normen respecteert (in Europa EN 1487), drukbereik 7 bar - 0,7 MPa en een diameter van 3/4’’. De veiligheidsgroep moet tegen vorst beschermd worden. Een drukregelaar (niet bijgeleverd) is noodzakelijk wanneer de .aanvoerdruk hoger is dan 5 bar - 0,5 MPa. Deze moet worden .geplaatst op de ingang van het koude water, na de teller. Sluit de beveiligingsinrichting aan op een afvoerbuis, aan de vrije .lucht, in een omgeving waar het niet vriest (min. 4 °C tot 5 °C), altijd .omlaag gericht om dilatatiewater door de opwarming af te voeren of water wanneer de boiler wordt geleegd. Er moet een opvangbak geinstalleerd worden onder de boiler wanneer deze geplaatst worden in een verlaagd plafond, op de zolder of .boven bewoonde localen. Een evacuatie verbonden aan de riole ring is noodzakelijk. ELEKTRISCHE AANSLUITING Controleer, voordat de behuizing wordt verwijderd, of de stroom is uitgeschakeld om elk risico van letsel of elektrocutie te vermijden. De elektrische installatie moet bovenstrooms van de boiler een omnipolaire stroomonderbreker bevatten (smeltzekering, schakelaar met een openingsafstand van de contacten van ten minste 3 mm, differentieelschakelaar van 30 mA). De aardingskabel moet verplicht op de massa aangesloten worden of op de hiervoor voorziene klem met het aardingsymbool . ONDERHOUD Het afvoersysteem van de beveiligingsgroep moet periodiek worden ingeschakeld (ten minste één keer per maand). Hierdoor wordt eventuele kalkafzetting afgevoerd en kunt u controleren of er geen blokkades zijn. Het apparaat legen: schakel de stroom uit, sluit de koudwateraanvoer en leeg de boiler met de knop van de veiligheidsgroep door een warmwaterkraan open te draaien. Indien de voedingskabel beschadigd is, moet deze vervangen worden door de fabrikant of zijn dienst na verkoop of de gekwalificeerde personen om gevaar te vermijden. De gebruiker van dit product is verkrijgbaar door contact na-verkoop service.

Installatie- en onderhoudshandleiding Inhoudsopgave Installatie

Installatiehandleiding: Opleiding

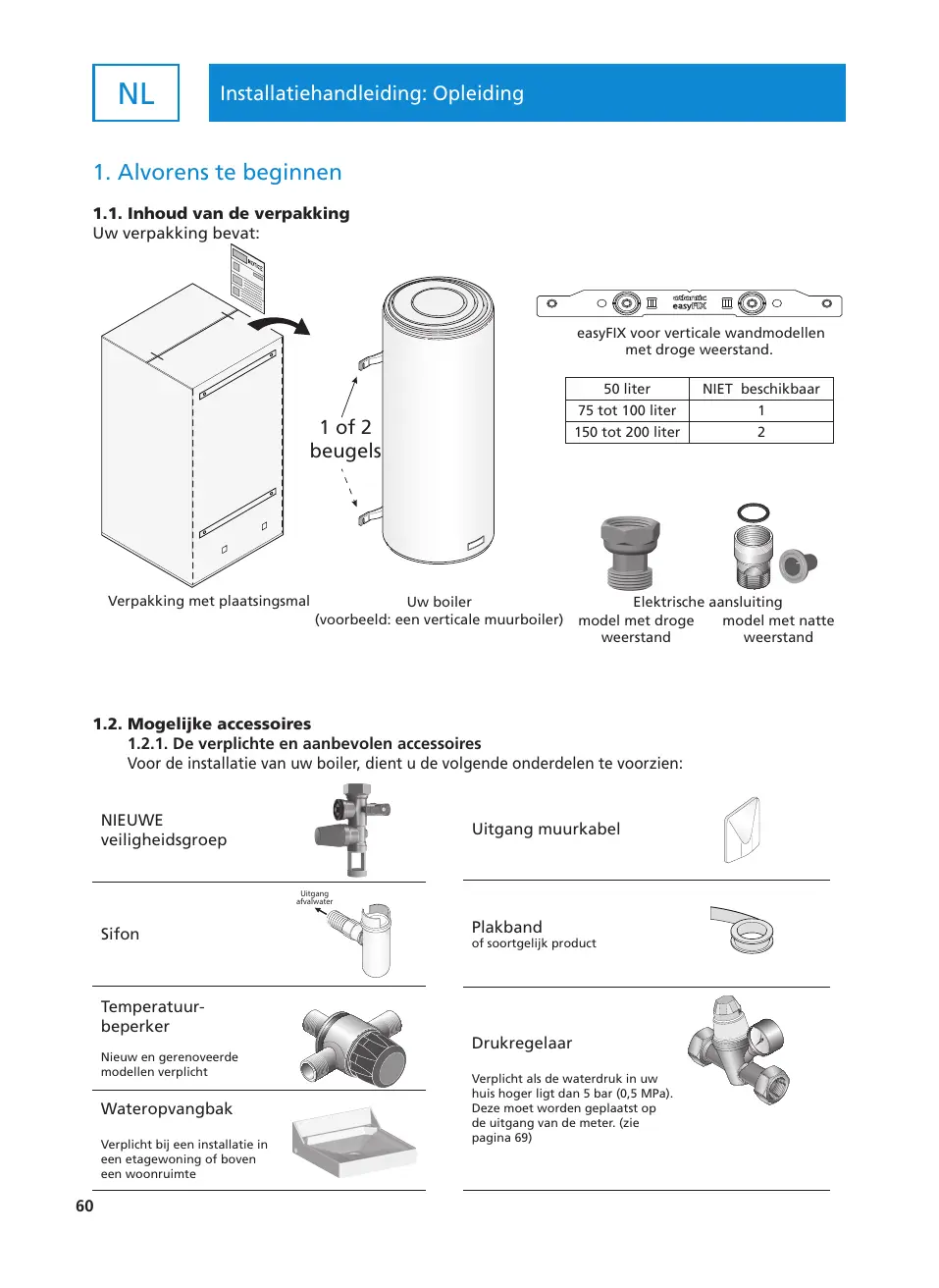

1. Alvorens te beginnen

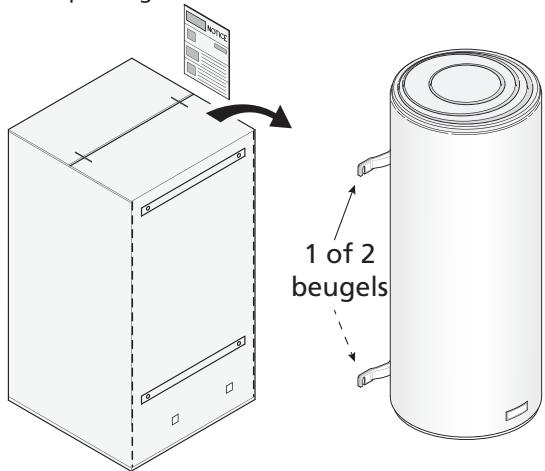

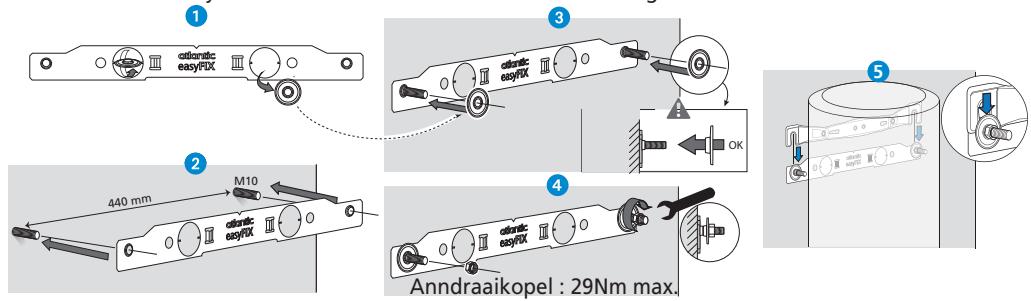

1.1. Inhoud van de verpakking Uw verpakking bevat: easyFIX voor verticale wandmodellen met droge weerstand. 1 of 2 beugels Verpakking met plaatsingsmal Emballage avec gabarit de pose boiler VotreUw chauffe-eau (voorbeeld: een verticale muurboiler) (exemple : un vertical mural) 50 liter NIET beschikbaar 75 tot 100 liter

Elektrische aansluiting model met droge model met natte Raccord di-électrique weerstand weerstand 1.2. Mogelijke accessoires

1.2.1. De verplichte en aanbevolen accessoires

Voor de installatie van uw boiler, dient u de volgende onderdelen te voorzien: NIEUWE veiligheidsgroep Uitgang muurkabel Uitgang afvalwater Sifon Temperatuurbeperker Nieuw en gerenoveerde modellen verplicht Wateropvangbak Verplicht bij een installatie in een etagewoning of boven een woonruimte

Plakband of soortgelijk product Drukregelaar Verplicht als de waterdruk in uw huis hoger ligt dan 5 bar (0,5 MPa). Deze moet worden geplaatst op de uitgang van de meter. (zie pagina 69)

Installatiehandleiding: Opleiding Bevestigingssysteem (min. Ø 10 mm) Het beugelset (volgens support) Verplicht voor fixatie aan het plafond. Kan gebruikt worden om bestaande bevestigingspunten van een oude boiler opnieuw te gebruiken. Laat toe om het apparaat enkele centimeters te verplaatsen bij de installatie Statief Voor verticale muurmodellen. Verplicht voormuren die geen draagmuur zijn en aanbevolen voor boilers van meer dan 100 l.

Console plafondbevestiging Universele bevestigingspootjes Ideaal om de verticale muurboileraan het plafond te bevestigen wanneer er geen draagmuur is. Ideaal om de bevestiging van uw oude boiler te gebruiken zonder extra gaten te maken. Laat ruimte vrij onder de boiler. chauffe-eau vertical sur socle (VS) Bespaart tijd bij hetPour plaatsen. capacité 150 à 300 litres

NOTICE ASSEMBLAGE REHAUSSE

Position conseillée de la réhausse Snelle bevestigingspootjes Verhoging Ideaal voor kleine ruimten, zoals een kast of als er weinig ruimte is voor een bevestiging in de muur. Ideaal voor het vermijden van aanpassingen aan de Fournitures: afvoer, voor verticale boilers - 3 entretoises ref. : 112-10-018 op een sokkel. - 3 pieds ref. : 112-10-024

- 3 entretoises ref. : 112-10-019 - 12 vis H M8x20 ref. : 112-40-017 - 12 écrous H M8 à embases crantées ref. : 112-40-008 Bespaart tijd bij het plaatsen. Montage conseillé Capaciteit Aantal platen 50 tot 100 liter

2 personen voor de montage 2 uur

Installatiehandleiding: Algemeen installatieschema Elektrisch schema Zekering 16 A, contactschakelaar dag/nacht en differentieelschakelaar 30 mA

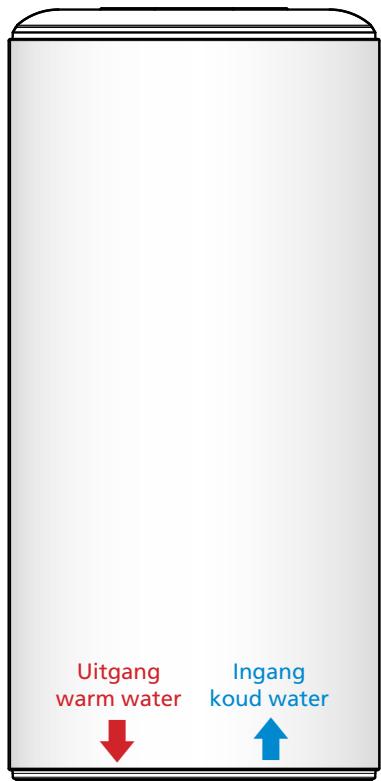

Fase Aarde Neutraal Kraan in bijvoorbeeld een badkamer Ingang koud water Diëlektrische aansluiting Sifon LET OP Als uw leidingen niet van koper zijn (PER , meerlagig...), is het VERPLICHT om een koperen leidingwerk te voorzien met een minimale lengte van 50 cm (DTU.60.1) en/of een temperatuurbegrenzer bij de uitgang van het warme water van uw ballon. (zie p. 68) Koud water Warm water

VOORZORGSMAATREGELEN BIJ HET INSTALLEREN:

• Temperatuur van de installatieruimte moet liggen tussen de 4 °C en 35 °C
• Plaats de boiler zo dicht mogelijk bij de badkamer
• Plaats een wateropvangbak wanneer de boiler onder het dak wordt geplaatst Temperatuur -begrenzer

Installatiehandleiding: Algemeen installatieschema Algemeen installatieschema Voorbeeld met een verticale muurboiler Deze inrichting vermijdt dat de klep van een beveiligingsgroep ongewenst opent wanneer de boiler niet werkt. Om uw druk te kennen, kunt u navraag doen bij uw waterleverancier.

De drukregelaar is een supplementaire accessoire die moet worden geplaatst bij de uitgang van uw watermeter als de waterdruk in uw huis hoger is dan 5 bar (0,5 MPa). Ingang waterleiding

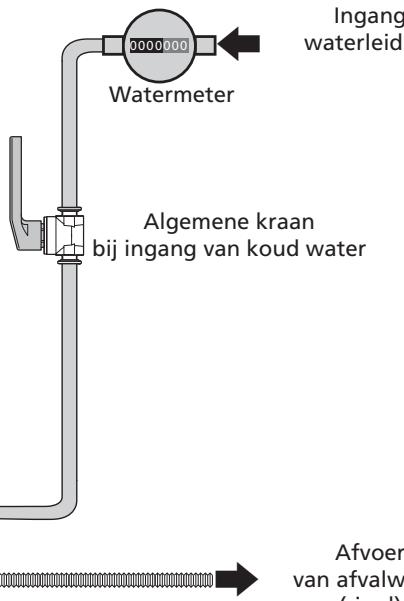

Drukregelaar Watermeter Algemene kraan bij ingang van koud water Let op: de drukregelaar mag nooit worden geplaatst tussen de beveiligingsgroep en de bak van de boiler.

Drukregelaar Afvoer van afvalwater (riool) Beveiligingsgroep Beveiligingsgroep De beveiligingsgroep is een verplichte accessoire. Het dient om de druk in de boiler lager te houden dan 7 bar (0,7 MPa) om te voorkomen dat deze explodeert (het heeft dus dezelfde werking als de klep bij een hogedrukpan). De beveiligingsgroep laat dus water ontsnappen wanneer de boiler werkt. Deze afvloeiing kan bestaan uit 3% van het volume van de boiler per opwarmingscyclus. Let op: de beveiligingsgroep moet altijd direct aangesloten worden op de ingang van het koude water van de ballon. Er mag niets worden geplaatst tussen de beveiligingsgroep en de boiler. (geen enkele klep , geen drukregelaar, enz.).

Installatiehandleiding: Installatieruimte

2. Waar plaats ik mijn boiler?

2.1 Voorzorgsmaatregelen

• Kies een ruimte waar de temperatuur altijd tussen de 4 °C en 35 °C ligt.
• De boiler moet zo dicht mogelijk in de buurt van de belangrijkste gebruikspunten liggen (badkamer, keuken, enz.)
• Wanneer de boiler buiten de woonruimten wordt geplaatst (kelder, garage),moeten de leidingen en beveiligingsinrichting (beveiligingsgroep, drukregelaar) worden geïsoleerd.
• Voorzie een verluchting in de ruimte om condensatie en corrosie van de verf van de boiler te voorkomen.
• Controleer of het ondersteunende element (muur of plafond) het gewicht van de boiler gevuld met wateraankan (zie tabel p. 65).
• Voorzie voor elke elektrische inrichting voldoende ruimte van ten minste 40 cm voor het uitvoeren van periodiek onderhoud aan het verwarmingselement.
• Bij een installatie in een vals plafond, onder het dakwerk of boven woonruimten, is het VERPLICHT om onder de boiler een wateropvangbak te voorzien die is aangesloten op een afvoer (bijv. een douchebak).

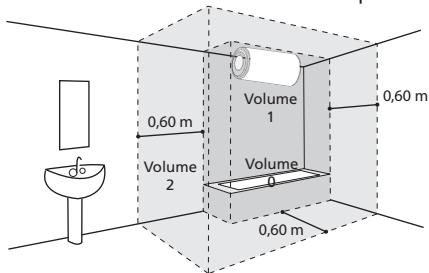

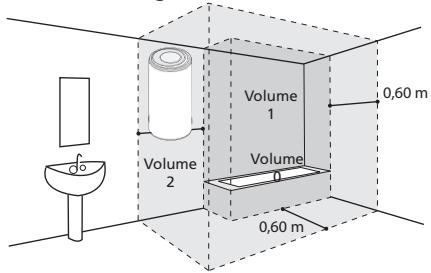

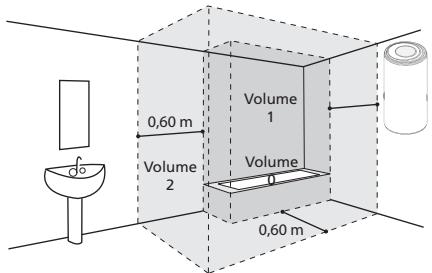

2.2 Specifieke installatie in een badkamer

0,60 m 0,60 m Indien de afmetingen van de badkamer het niet toelaten om de boiler buiten de volumes te plaatsen: 0,60 m Volume

0,60 m Mogelijk in Volume 2

0,60 m 0,60 m Mogelijk in Volume 1 als: - de boiler horizontaal is en zo hoog mogelijk geplaatst is - de leidingen van geleidend materiaal zijn - de boiler beschermd wordt door een residentiële differentieelschakelaar (30 mA) die stroomopwaarts is geplaatst van de boiler

Installatiehandleiding: Plaatsen van de boiler

3. Hoe installeer ik mijn boiler?

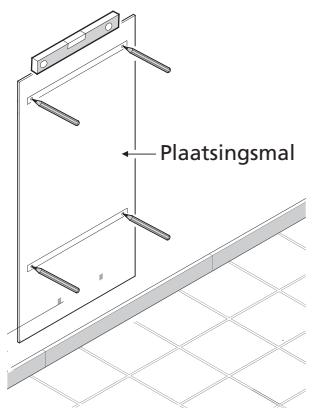

Snij de mal uit die op de verpakking staat gedrukt en gebruik deze om markeringen te maken Plaatsingsmal

Poids indicatif du chauffe-eau rempli Capacité Poids Boor gaten en bevestig vervolgens de boiler door gebruik 50met L een diameter 75 kg te maken van bevestigingsmiddelen van min. Gabarit de pose (Ø) 10 mm aangepast aan uw75muur (gipsplaten, beton, 100 kg steen). 100 L 150 kg Let op: uw muur moet het gewicht van de gevulde 150 Lhet geval 200 is, kg kunt u een boiler kunnen dragen. Als dit niet 45 cm statief gebruiken (zie de minimum paragraaf voor het 200 L 250 kg specifieke plaatsen van een statief).

Installatiehandleiding: Plaatsen van de boiler Specifiek geval: De verticale muurboiler op een statief plaatsen Het gebruik van een statief is verplicht bij het plaatsen van een boiler met een capaciteit van meer dan 100 l en er geen draagmuur is (de muur kan het gewicht van een gevulde ballon niet dragen). Plaats de boiler eerst op het statief om de fixatiepunten te markeren. Boor de gaten. Zet de boiler weer op de plaats. ALL K-W BAC ARR -MU

ARR-M De bovenste beugel plaatsen.

Het plaatsen van een verticale boiler op een sokkel (afb. u) vereist geen enkele bevestiging. Zorg ervoor dat de boiler op een vlakke ondergrond wordt geplaatst. U kunt gebruik maken van een verhoging (afb. v) om de plaatsing van de leidingen te vergemakkelijken.

3.3 Horizontale wandboiler- aansluiting onderaan

Een horizontale boiler kan op de muur, het plafond of op de vloer worden geplaatst. Ingang koud water en uitgang warmwater moet altijd onderaan zijn

Laat een ruimte van 400 mm onder de behuizing om een eventuele vervanging van het verwarmingselement te voorzien.

Installatiehandleiding: Plaatsen van de boiler

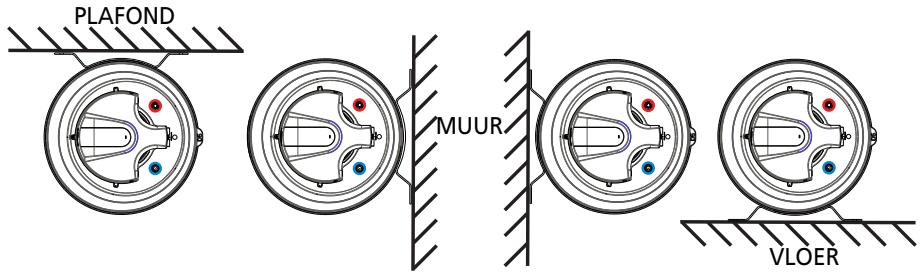

3.4 Boiler horizontale zijde aansluitingen geblindeerde

Belangrijk: Verticaal positioneren van de warm water uitgang (rood) en de koud water aansluiting (blauw). PLAFOND

MUUR VLOER Procedure ter montage: - Stel de riemen en beugels samen met de vijzenn bijgeleverd in de verpakking (figuur 1 en 2) - Plaats de riemen en beugels en schroef de support aan (muur, plafond of vloer) - Posioneer de boiler en respecteer één van de vier ophangingen - Eindig de bevestiging door het aandraaien van de moeren op de bevestigindbeugel figuur 1 figuur 2

Installatiehandleiding: Hydraulische aansluiting

4. Hydraulische aansluiting van de boiler

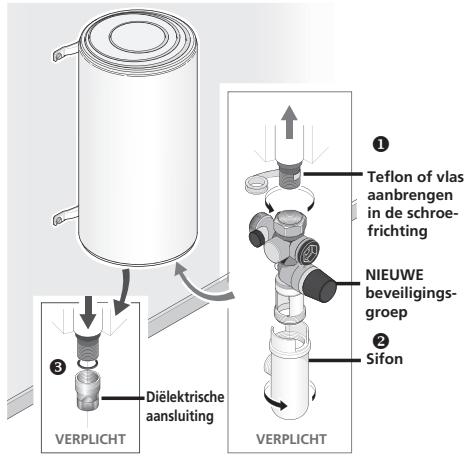

4.1 De klassieke aansluiting

Sluit de NIEUWE beveiligingsgroep aan op de ingang van het koude water (blauw) van uw boiler.

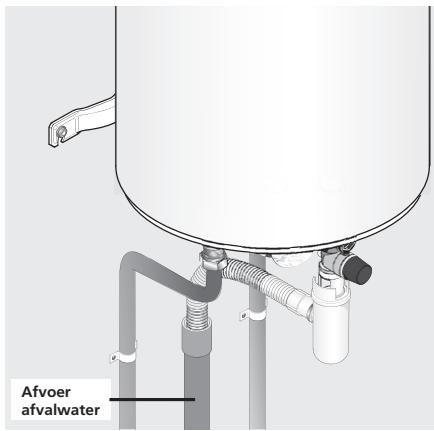

Plaats de sifon onder de beveiligingsgroep en sluit de buis aan op de afvoer.

Schroef de diëlektrische aansluiting ast op de uitgang van het warme water (rood) van uw boiler.

Sluit uw leidingen verder aan op uw boiler. LET OP Uw leidingen moeten stijf zijn (koper) of soepel (flexibele buizenomvlochten met genormaliseerd rvs) enbestand zijn tegen 100 °C en 10 bar (1 MPa). Gebruik anders een temperatuurbegrenzer.

Teflon of vlas aanbrengen in de schroefrichting NIEUWE beveiligingsgroep

Afvoer afvalwater Diëlektrische aansluiting VERPLICHT Aansluiting warm water VERPLICHT Aansluiting koud water

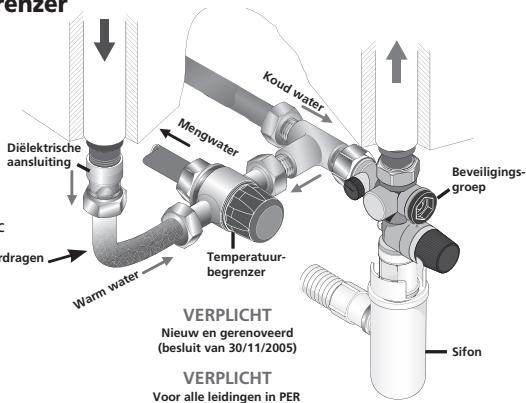

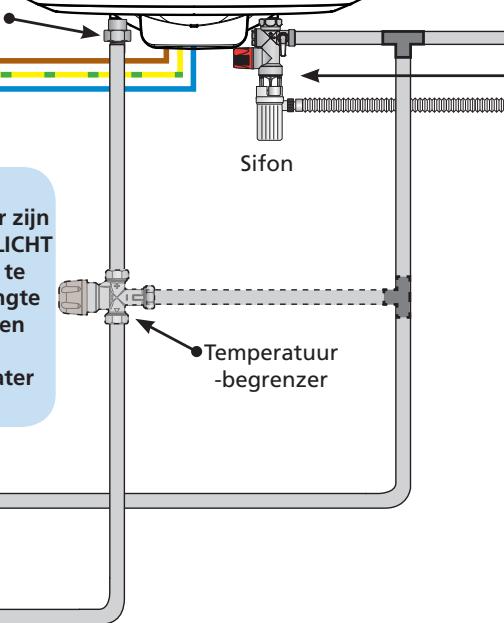

4.2 De aansluiting met een temperatuurbegrenzer

Als uw leidingen van synthetische materialen zijn gemaakt (bijv. kunststof of PER), moet u een temperatuurbegrenzer plaatsen (of thermostaatbegrenzer).

Diëlektrische aansluiting

ter Beveiligingsgroep De begrenzer mag nooit direct op de boiler worden aangesloten. Moet 100°C en 10 bar kunnen verdragen Met de temperatuurbegrenzer wordt het risico van brandwonden verminderd. ter

Temperatuurbegrenzer VERPLICHT Nieuw en gerenoveerd (besluit van 30/11/2005) VERPLICHT

Voor alle leidingen in PER Sifon Algemeen installatieschema

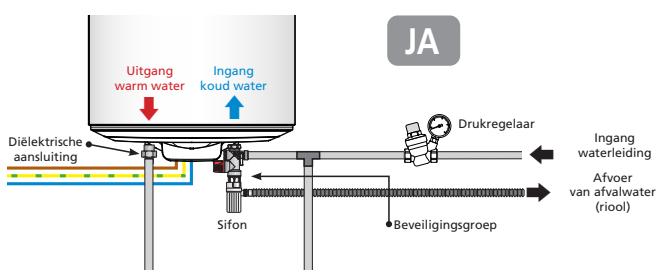

4.3 De aansluiting met een drukregelaar

De drukregelaar is verplicht als de waterdruk in uw huis hoger is dan 5 bar (0,5 MPa).

6 A, contactsr dag/nacht ieelschakelaar 0 mA Voorbeeld met een verticale muurboiler Installatiehandleiding: Hydraulische aansluiting Ingang waterleiding Watermeter Plaats deze op de ingang van het koude water, bij de uitgangvan uw watermeter, nooit direct op de boiler.

Drukregelaar Diëlektrische aansluiting

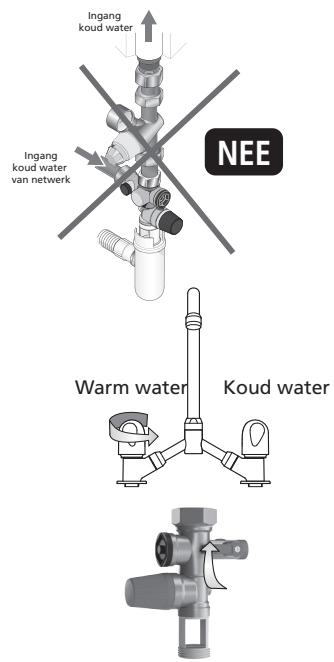

4.4 Het vullen van de boiler

Le réducteur Warm de pression ne doit pas être raccordé directement sur le chauffe-eau u Open WARMwaterkranen van deduwoning. Ouvrezdeles robinets d’eau CHAUDE logement. Koud water water Koud water Warm water v Open bijd’arrivée de ingang van froide het koude water bij Ouvrirde la klep vanne d’eau beveiligingsgroep. située sur le groupe de sécurité. w De boiler is gevuld zodra udès koud Le chauffe-eau est rempli quewater vous uit de warmwater kranen ziet un komen. observerez écoulement d’eau froide Sluit de kranen. à la sortie des robinets d’eau chaude. Fermez ces derniers. Vullen: 10 liter per minuut x Controleer de goede werking van beveiligingsgroep door Vérifier le bon fonctionnement du de groupe de afvoerkraan de te sécurité openen.en Ermanipulant moet een kleine hoeveelheid le robinet water uitkomen. de vidange. Un peu d’eau doit s’écouler. y Controleer de afdichting bij des de sortie wateruitgang Vérifier l’étanchéité au niveau en -ingang

de boiler. et entrée d’eau sur le chauffe-eau. Draai de aansluitingen aan als er een lek is waargenomen. Als de lek blijft bestaan dient u de boiler te legen (zie pagina 71) en de aansluitingen opnieuw uit te voeren. Voer de procedure opnieuw uit totdat er geen lek meer is.

Installatiehandleiding: elektrische aansluiting en ingebruikstelling

5. Elektrische aansluiting van de boiler

Controleer of de boiler compatibel is met uw elektrische installatie.

Als de boiler vooraf bekabeld is, sluit u de stroomkabel van de boiler aan op de uitgang van de kabel (de boiler mag niet worden aangesloten op een stopcontact). NEE Als de boiler niet vooraf bekabeld is, is het gebruik van een stijve kabelverbinding verplicht van minimaal 3 x 2,5 mm2 in monofase (fase, neutaal, aarde) of 4 x 2,5 mm2 in trifase (3 fases + aarde) (zie paragraaf Technische Eigenschappen).

Controleer of de boiler is gevuld door een WARMwaterkraan open te draaien. Er moet KOUD water uitkomen. Als de boiler wordt ingeschakeld voordat deze vol is, kan deze beschadigen (valt niet onder de garantie). Schakel de stroom weer in. Uitgang van de kabel Warm water

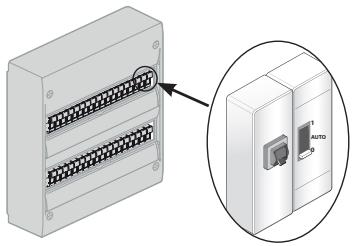

6. Ingebruikstellen van de boiler

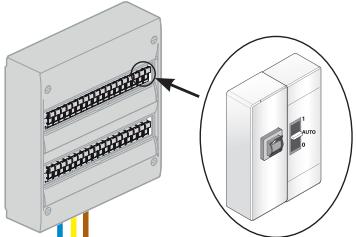

Als uw regelpaneel is voorzien van een dag/nachtschakelaar (lager tarief voor ‘s nachts), dient u deze op 1 (geforceerde inschakeling) te plaatsen.

Er kan een klein beetje rook verschijnen tijdens het opstarten van het verwarmen (dit is NORMAAL). Na enige tijd zal het water druppelsgewijs door de beveilig ingsgroep stromen (aangesloten op een afvoer voor afvalwater). Tijdens het opwarmen en aan de hand van de hoeveelheid water, kan de boiler een zacht analoog geluid maken zoals een waterkoker. Dit geluid is normaal en wil niet zeggen dat er een defect is.

Wacht op het einde van de verwarming om uw boiler volledig te kunnen gebruiken (zie de tabel met eigenschappen voor de geschatte tijdaan de hand van het model).

Max. opwarmtijd = 8 uur

Installatiehandleiding: aanbevelingen voor onderhoud

7. Aanbevelingen voor onderhoud thuis

Om uw boiler in goede staat te houden gedurende vele jaren, is het nodig om de onderdelen om de 2 jaar door een onderhoudsmonteur na te laten kijken.

7.1 De beveiligingsgroep

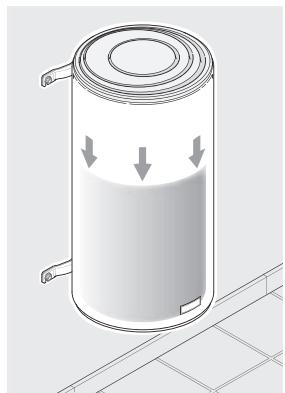

7.2 Het legen van de boiler

Als de boiler langer dan een week niet wordt gebruikt (bijv. in een vakantiehuis) en als het in een ruimte is geplaatst waar het kan vriezen, moet de boiler worden geleegd om corrosie tegen te gaan. Vergeet niet om na het legen van de boiler ook de leidingen van uw huis te legen (open alle koudwater- en warmwaterkranen zodat alle leidingen leeg lopen). u Schakel de stroom uit.

v Sluit uw hoofdkraan bij de ingang van het koude water. w Open de knop van de beveiligingsklep (¼ slag). x Open de WARMwaterkranen zodat er lucht uitkomt. y De boiler is leeg als er geen water meer uit de beveilig ingsgroep stroomt. Het legen kan 1u30 of langer in beslag nemen. z Bij terugkomst volgt u de stappen in paragraaf 6 van «ingebruikstelling» (pag. 70) om uw boiler weer in gebruik te nemen. Rempli 10 L par m

Installatiehandleiding: reikwijdte van garantie

7.3 Onderhoud van de bak

De magnesiumanode moet om de twee jaren gecontroleerd worden en moet vervangen worden als de diameter dunner dan 10 mm is. (De ACI boilers hebben geen onderhoud nodig). Wij raden ten zeerste aan om elke 2 tot 3 jaar de bak te laten nakijken door een onderhoudsmonteur om een goede kwaliteit van het water te behouden: legen en ontkalken. In gebieden met hard water is het mogelijk om het water te behandelen met een verzachter. Deze moet goed ingesteld worden en de hardheid van het water moet hoger blijven dan 15°f. Het gebruik van een verzachter is geen ontheffing van onze garantie, onder voorbehoud dat de verzachter goed is ingesteld, voldoet aan de CSTB voor Frankrijk en regelmatig gecontroleerd en onderhouden wordt. Voer uw apparaat niet af bij het huisvuil, maar breng het naar een inzamelpunt dat hiervoor bestemd is of waar het kan worden gerecycled.

8. Reikwijdte van de garantie

Uitgezonderd van deze garantie zijn de defecten als gevolg van:

8.1 Afwijkende omgevingsomstandigheden

• Diverse schade door schokken of het laten vallen tijdens hantering na het verlaten van de fabriek.
• Plaatsing van het apparaat in ruimten die onderhevig zijn aan bevriezing of slechte weersomstandighed en(vochtigheid, agressieve omstandigheden of slechte ventilatie).
• Het gebruik van water met agressieve criteria, zoals gedefinieerd door de DTU Plomberie (Loodgieterij) 60-1 addendum 4 warm water (gehalten van chloor, sulfaten, calcium,soortelijke weerstand en TAC).
• Hardheid van het water < 15°f.
• Het niet naleven van de normen (NF EN 50160) van het elektrische netwerk (netvoeding laat spanningsmin. en -max. zien en bijvoorbeeld frequenties die niet conform zijn).
• Schade als gevolg van niet aantoonbare problemen door de keuze van de plaatsing (moeilijk bereikbare plekken) die vermeden hadden kunnen worden door een directe reparatie van het apparaat.

8.2 Een installatie die niet overeenkomt met de regelgeving, de normen en de regels van de kunst

• Afwezigheid of verkeerde montage van een nieuwe beveiligingsgroep die conform de norm EN 1487 is, of aanpassingen aan de instelling...
• Directe plaatsing op de boiler van een hydraulisch systeem waardoor de beveiligingsgroep niet goed kan werken (drukvermindering, afsluitkraan...) (zie pagina 69).
• Abnormale corrosie van de inzetstukken (warm of koud water) door een verkeerde hydraulische aansluiting (slechte afdichting) of afwezigheid van diëlektrische moffen (direct contact tussen ijzer en koper).
• Defecte elektrische aansluiting: niet overeenkomstig de norm NF C 15-100 of aannormen die gelden in het land, onjuiste aarding, onvoldoende bekabeling, aansluiting met soepele kabels, het niet naleven van de aansluitschema’s die worden voorgeschreven door de fabrikant.
• Plaatsing van het apparaat die niet overeenkomt met de instructies in de handleiding.
• Corrosie aan de buitenzijde door een slechte afdichting van het leidingwerk.
• Afwezigheid of verkeerde montage van de elektrische beschermkap.
• Afwezigheid of verkeerde montage van de bekabeling.
• Het vallen van een apparaat door het gebruik van bevestigingsmiddelen die niet geschikt zijn voor de installatie.

8.3 Een ontoereikend onderhoud

• Abnormale kalkaanslag op de verwarmingselementen of beveiligingsinrichting.
• Het niet onderhouden van de beveiligingsgroep dat zich vertaalt in overdruk.
• Aanpassing van het originele product zonder de goedkeuring van de fabrikant of gebruik van reserveonderdelen die niet worden aanbevolen door de fabrikant.
• Als geen onderhoud op de magnesiumanode gebeurd is(zie « onderhoud van de kuip ») Deze toestellen zijn conform aan de directieve 2014/30/UE betreffende de electromagnetische compatibiliteit, 2014/35/UE betreffende laagspanning, 2011/65/UE voor de ROHS en aan het regelmant 2013/814/UE vervuld aan de directieve 2009/125/EC voor ecoconcept.

De boiler moet worden geïnstalleerd door een erkende installateur volgens de daarvoor geldende normen en onze technische voorschriften. Hij moet normaal gebruikt worden en regelmatig door een daartoe gekwalificeerd persoon onderhouden wor- den. Onze garantie gaat in op de datum waarop het apparaat is geïnstalleerd (volgens de rekening van de installateur of de aankoopfactuur). Indien deze rekeningen niet aanwezig zijn, geldt de datum van fabricage zoals vermeld op het typeplaatje van de boiler, vermeerderd met 6 maanden. De garantie van het te vervangen onderdeel of apparaat (onder garantie) eindigt tegelijkertijd met dat van het vervangen onderdeel of apparaat (het eerste gefactureerde materiaal).

Onder deze voorwaarden, omvat onze garantie de vervanging of gratis levering aan de leverancier van de oorspronkelijke onderdelen waarvan onze technische dienst vaststelt dat ze defect zijn en eventueel van het apparaat, met uitzondering van arbeidsloon en transportkosten, evenals van schadevergoeding en verlenging van de garantie. De onderhavige garantiebepalingen sluiten een beroep van de koper op de wetgeving met betrekking tot verborgen gebreken niet uit. Een defect onderdeel geeft geen enkel recht op de vervanging van het apparaat. Atlantic garandeert de aanwezigheid van alle onderdelen van het apparaat gedurende 7 jaar. Een apparaat dat mogelijk schade heeft veroorzaakt moet niet verwijderd worden voor de komst van schadedeskundigen; het slachtoffer van de schade moet zijn verzekering waarschuwen.

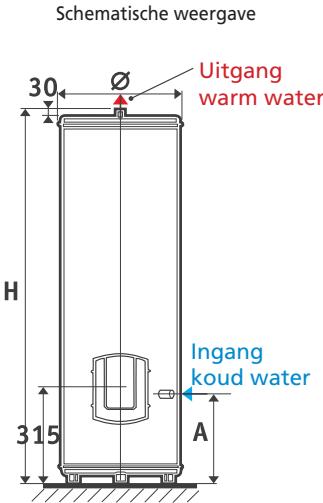

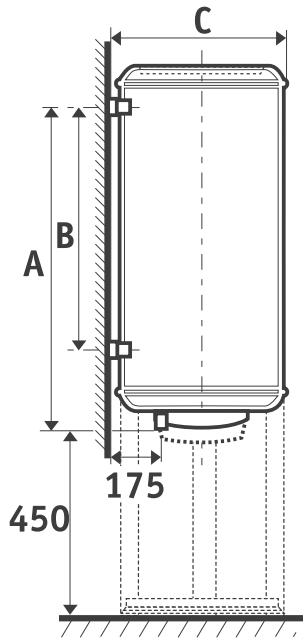

I.1 Verticale muurboiler geblindeerde 50 liter 75 liter Spanning (V) 230 V monofase Weerstand Vermogen (W) Afmetingen (mm) 100 liter Geblindeerde Steatiet Geblindeerde Steatiet Geblindeerde Steatiet

Werkelijke opwarmtijd** 2u26 2u46 4u10 4u10 5u29 5u46 Qpr (Onderhoudsverbr)*** 0,71 0,79 1,00 1,00 1,24 1,33 V40 (Hoeveelheid warm water bij 40 °C)

Werkelijke opwarmtijd** 5u33 5u33 5u17 5u17 5u17 Qpr (Onderhoudsverbr)*** 1,48 1,48 1,73 1,73 1,73 V40 (Hoeveelheid warm water bij 40 °C)

• De apparaten worden driefasig 230/400V3~ bekabeld geleverd omvormbaar naar monofasig 230V~ **Werkelijke opwarmtijd bij verwarmen van 15°C tot 65 °C ***Onderhoudsverbruik in kWh gedurende 24 uur voor water tot 65 °C (omgeving 20 °C)

Werkelijke opwarmtijd**

5u32 5u38 5u33 Qpr (Onderhoudsverbr)*** 1,024 1,37 1,67 V40 (Hoeveelheid warm water bij 40 °C)

*Werkelijke opwarmtijd bij verwarmen van 15°C tot 65 °C **Onderhoudsverbruik in kWh gedurende 24 uur voor water tot 65 °C (omgeving 20 °C) Schematische weergave kap eenfasig kap driefasig

Uw boiler: technische eigenschappen I.2 Verticale boiler op voet (VS) 150 l 200 liter Spanning (V) 250 liter 300 liter 230 V monofase Weerstand Geblindeerde Geblindeerde Vermogen (W)

Werkelijke opwarmtijd** 4u46 4u41 4u57 4u40 4u55 5u53 5u37 Qpr (Onderhoudsverbr)*** 1,53 1,45 1,88 2,15 2,22 2,58 2,49 V40 (Hoeveelheid warm water bij 40 °C)

Afmetingen (mm) 200 l Spanning (V) 250 l 300 l Weerstand Vermogen (W) Geblindeerde Geblindeerde Geblindeerde

Werkelijke opwarmtijd** 4u41 4u40 5u53 Qpr (Onderhoudsverbr)*** 1,45 2,15 2,58 V40 (Hoeveelheid warm water bij 40 °C)

• De apparaten worden driefasig 230/400V3~ bekabeld geleverd omvormbaar naar monofasig 230V~ **Werkelijke opwarmtijd bij verwarmen van 15°C tot 65 °C ***Onderhoudsverbruik in kWh gedurende 24 uur voor water tot 65 °C (omgeving 20 °C) bovenaanzicht

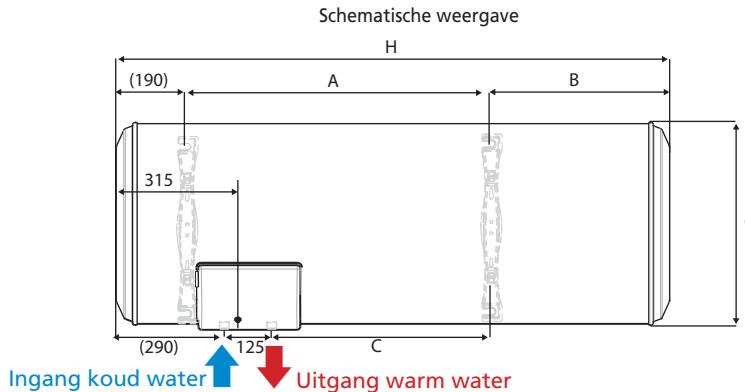

Uw boiler: technische eigenschappen I.3 Horizontale boilers (HM)- aansluiting onderaan 75 liter 100 liter Spanning (V) 150 liter 200 liter 230 V monofase Weerstand Geblindeerde Vermogen (W) Afmetingen (mm)

Werkelijke opwarmtijd** 4u07 4u57 4u53 5u24 Qpr (Onderhoudsverbr)*** 1,29 1,34 1,75 1,98 V40 (Hoeveelheid warm water bij 40 °C)

*Werkelijke opwarmtijd bij verwarmen van 15°C tot 65 °C **Onderhoudsverbruik in kWh gedurende 24 uur voor water tot 65 °C (omgeving 20 °C) Schematische weergave (190)

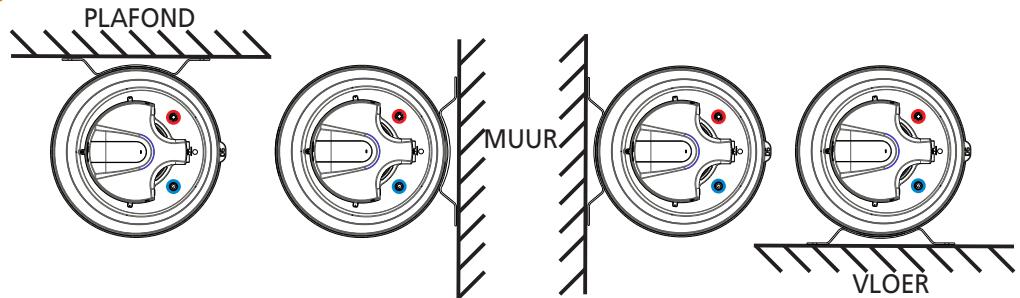

Verschillende aansluitmogelijkheden:

Voor bevestiging aan het plafond is het verplicht het beugelset (extra keuze-artikel) 78te gebruiken dat speciaal hiervoor bestemd is en de speciale bijbehorende gebruiskaawijzing te volgen.

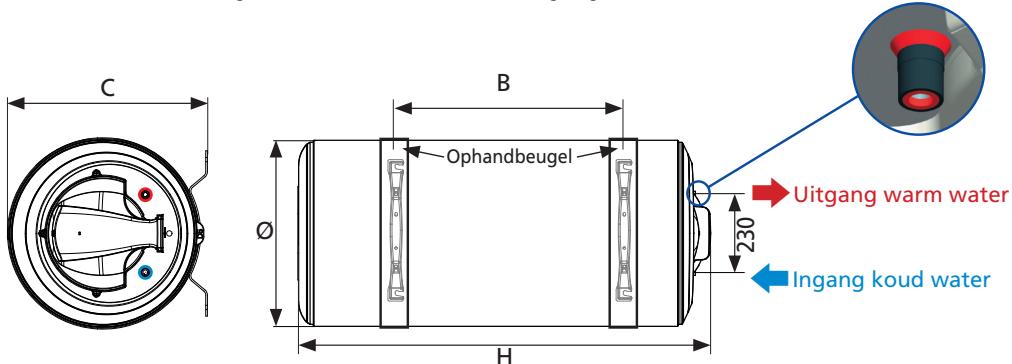

Uw boiler: technische eigenschappen I.4 Boiler horizontale zijde aansluitingen geblindeerde 75 liter 100 liter Spanning (V) 150 liter 200 liter 230 V monofase Weerstand Geblindeerde Vermogen (W)

Werkelijke opwarmtijd** 2u36 3u27 4u41 6u28 Qpr (Onderhoudsverbr)*** 1,34 1,54 1,89 2,15 V40 (Hoeveelheid warm water bij 40 °C)

*Werkelijke opwarmtijd bij verwarmen van 15°C tot 65 °C **Onderhoudsverbruik in kWh gedurende 24 uur voor water tot 65 °C (omgeving 20 °C)

Ingang koud water Verschillende aansluitmogelijkheden:

Belangerijk : Veticaal posioneren van de warm water(rood) uitgang en koud water aansluiting ( blauw). PLAFOND MUUR VLOER

II. Weergave van de onderdelen

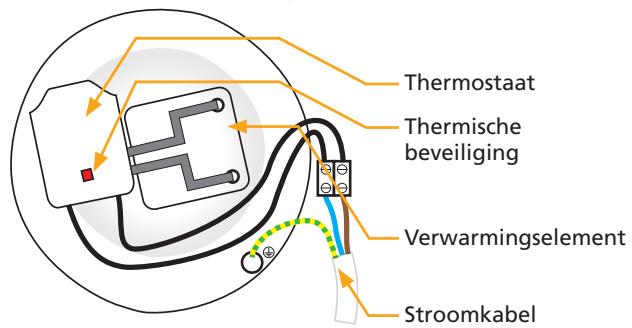

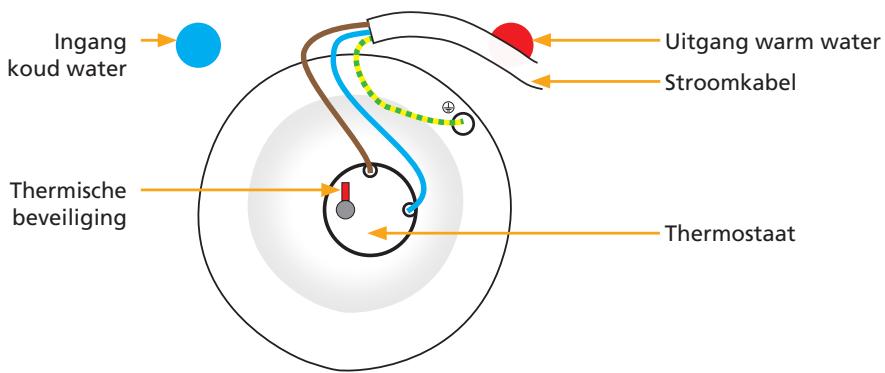

II.1 Onderdelen van de verticale muurmodellen van geblindeerde Ingang koud water Uitgang warm water Stroomkabel Thermische beveiliging Thermostaat II.2 Onderdelen van de verticale muurmodellen van steatiet Thermostaat Thermische beveiliging Verwarmingselement Stroomkabel II.3 Componenten van de verticale vloermodellen met dompelweerstand Thermostaat Thermische beveiliging Stroomkabel

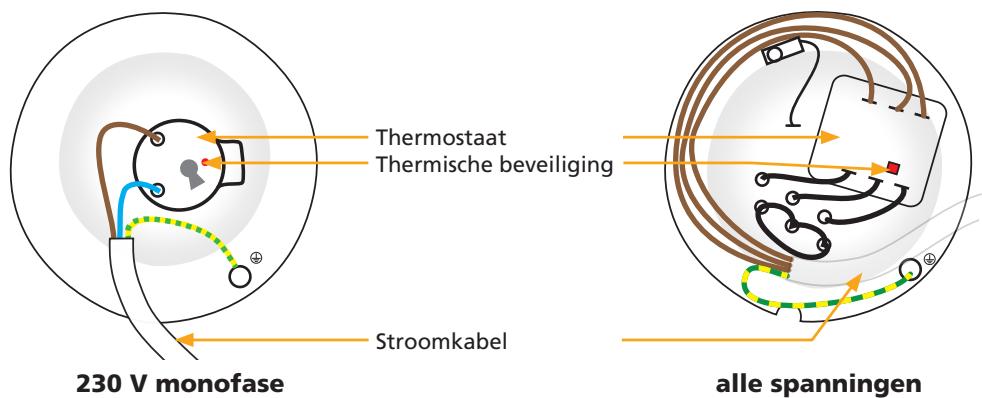

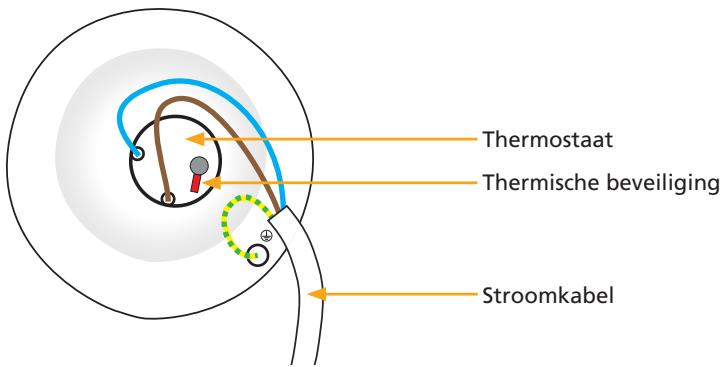

Uw boiler: Bedradingsschema II.4 Onderdelen van de stabiele modellen van steatiet Thermostaat Thermische beveiliging Verwarmingselement Stroomkabel 200 L 250 / 300 L II.5 Onderdelen van de horizontale modellen van geblindeerde Thermostaat Thermische beveiliging Stroomkabel

III. Specifi eke installatieprocedures

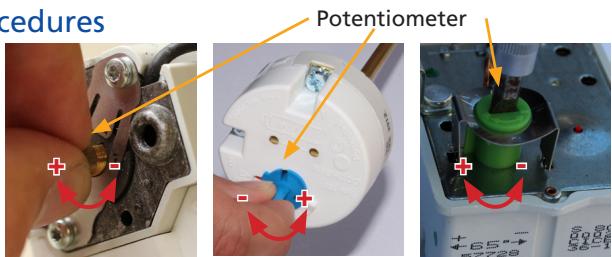

Potentiometer Instellen van de temperatuur De temperatuur wordt in de fabriek ingesteld op 65 °C. De temperatuur kan worden verlaagd met de draaiknop.

IV. Specifi eke voorwaarden voor onderhoud

De onderdelen die kunnen worden vervangen

• Verbinding De vervanging van het verwarmingslichaam of het openen van de boiler houdt tegelijkertijd in dat de verbinding vervangen moet worden. Alle vervangingen moeten worden uitgevoerd door een persoon die beschikt over de originele reserveonderdelen van de fabrikant.

V.1 Geen warm water Uit te voeren actie Oplossing

1. Laat de elektrische aansluiting

nakijken door een professional (m.b.v. een multimeter). Indien er geen stroom staat op de klemmen van het warmwaterapparaat: roep de hulp in van een elektricien. Oorzaak Defecte elektrische aansluiting.

2. Wanneer u tariefvoorwaarden

heeft met piekuren / daluren, 2.1. Voer een geforceerde inschakeling uit vanaf uw regelpaneel. 2.2. Controleer de positie van de schakelaar (moet in de positie ON (AAN) staan).

Indien er wel stroom staat op het warmwaterapparaat: voer de volgende handeling uit.

1. Schakel de stroom uit naar het

warmwaterapparaat (de schakelaar moet in de positie OFF (UIT) staan). Thermostaatbeveiliging wordt geactiveerd. NB.: wij raden aan om de thermostaat te vervangen indien de beveiliging meerdere keren is geactiveerd. (>10 keer)

2. Schakel de beveiliging van de thermostaat weer in door op de rode knop te

drukken (zie p. T, paragraaf III).

3. Voer een geforceerde inschakeling

82 uit vanaf uw regelpaneel. Indien de thermostaat regelmatig wordt uitgeschakeld, dient u het warmwaterapparaat te ontkalken (zie het hoofdstuk onderhoud) en dient u alle elektrische aansluitingen weer na te kijken (nadat de stroom is uitgeschakeld). Indien de beveiliging niet is geactiveerd, voert u de volgende handeling uit.

Uw boiler: Probleemoplossing Uit te voeren actie

1. Schakel de stroom uit naar de

boiler (de schakelaar moet in de positie OFF (UIT) staan).

Oplossing Oorzaak Waarde van nul of oneindig. Vervang de defecte weerstand. Waarde > 0. Vervang de thermostaat.

2. Meet de weerstand op de

klemmen van het verwarmingselement m.b.v. een multimeter (met aflezing Ohm). V.2 Elektrische meter schakelt uit Uit te voeren actie

1. Controleer of de meter alleen

uitschakelt wanneer de boiler gaat opwarmen.

2. Indien u tariefvoorwaarden heeft

met piekuren /daluren,

2.1 Voer een geforceerde inschakeling uit vanaf uw regelpaneel.

2.2 Controleer de positie van de

schakelaar (moet in de positie ON (AAN) staan). Oplossing Oorzaak De meter schakelt uit zodra de schakelaar van de boiler op ON (AAN) staat. Een afgeschermde product: vervang het verwarmingselement. Defecte weerstand. Een speksteen product: Maak de omgeving schoon waar het verwarmingselement zich bevindt (holle binnenzijde) met een doek of een flessenborstel. Resten in de buis van de weerstand. Indien het probleem blijft bestaan: vervang het verwarmingselement. Defecte weerstand. V.3 Lauw water Uit te voeren actie Oplossing 1.1. Schakel de stroom uit naar de boiler. 1.2. Open de kunststof kap. 1.3. Zet de thermostaat op maximum. Zie paragraaf III. Laat de instelling van de thermostaat op maximum staan om goed warm water en voldoende warm water te hebben. Verkeerde instelling van de thermostaat. 2.1. Sluit de ingang van het koud water bij de beveiligingsgroep. Indien er water uit de warmwaterkraan loopt, is er een probleem met een van de kranen in huis. Een kraan (mengkraan) in huis laat koud water in het warmwatercircuit komen. 2.2. Open een warmwaterkraan in huis. Vervang de defecte kraan of roep de hulp in van een loodgieter zodat hij/zij de oorzaak van het probleem kan opsporen.

Uw boiler: Probleemoplossing V.4 Lekkage Uit te voeren actie Oplossing Oorzaak Lek gevonden bij warmwater- en koudwateraansluitingen

1. Schakel de stroom uit

Voer alle aansluitingen opnieuw

2. Verwijder al het water uit de boiler uit (zie p. 68, hoofdstuk Instal(zie p. 71).

latie). Slechte afdichting van de aansluitingen. Lek gevonden bij de moeren onder de kunststof kap

1. Schakel de elektrische stroom uit.

Vervang de afdichting en de

2. Verwijder al het water uit de boiler sluitring.

(zie p. 71). Versleten afdichting of lekkend verwarmingslichaam. Lek gevonden bij de bak

1. Schakel de elektrische stroom uit.

2. Verwijder al het water uit de boiler

(zie p. 71). Corrosie van de bak. V.5 Geluid van luchtbellen Uit te voeren actie

1. Controleer of het geluid te horen

is wanneer de boiler bezig is met opwarmen. Oplossing Oorzaak Indien het geluid te horen is tijdens het opwarmen, dient u de boiler te ontkalken (zie hoofdstuk 7.3 onderhoud p.72). Kalk aanwezig in boiler. Indien het geluid niet te horen is tijdens het opwarmen of als het om een klikkend geluid gaat of als het te horen is bij het openen van een kraan, dient u de hulp van een loodgieter in te roepen om de oorzaak te vinden. Oorzaak ligt niet bij de boiler. Op een gepantserde product is een normaal verschijnsel, want weerstand direct ondergedompeld in water. V.6 Water is te heet Uit te voeren actie 1.1. Schakel direct de stroom naar de boiler uit.

Oplossing Oorzaak Voer de elektrische bekabeling opnieuw uit van de boiler volgens het schema op pagina 80 en 81. Direct aansluiten op de weerstand zonder langs de thermostaat te gaan. Stel de thermostaat in op de gewenste temperatuur. Thermostaat ingesteld op de maximumtemperatuur.

2.1 Schakel de stroom naar de boiler

2.2 Open de kunststof kap.

2.3 Verlaag de instelling van de thermostaat iets door de draaiknop naar
