GEBRUIKSAANWIJZING CHAUFFE EAU BLINDE 200L CHAFFOTEAUX

Installatie en gebruiksaanwijzingen

Wij danken u voor de keuze van dit apparaat en verwelkomen u in de constant groeiende kring van klanten die tevreden zijn over onze producten.

We zijn er zeker van dat u zeer tevreden zult zijn over dit apparaat en er veel van baat zult ondervinden. We raden u aan deze handleiding zorgvuldig door te nemen en hem altijd bij de hand te houden om hem gemakkelijk te kunnen raadplegen.

Dit instructieboekje moet voor de hele levensduur van het apparaat worden bewaard.

Instructieboekje in Nederlands zie blz. 19.

De fabrikant behoudt zich het recht voor om op zijn producten alle door hem nodig geachte verbeteringen aan te brengen.

- Schakel de elektrische voeding uit voor u onderhoud uitvoert op het apparaat.

Dit apparaat mag worden gebruikt door kinderen van 8 jaar en ouder en door personen met vermin- derde lichamelijke, zintuiglijke of geestelijke capaciteiten of personen die niet over de nodige kennis of ervaring beschikken, op voorwaarde dat dit gebeurt onder het juiste toezicht of dat zij aanwij- zingen hebben gekregen over het veilig gebruik van het apparaat en voor zover zij de mogelijke gevaren ervan goed begrijpen. Kinderen mogen niet met het apparaat spelen. Door de gebruiker uit te voeren reiniging en onderhoud mogen niet worden gedaan door kinderen zonder toezicht.

• Wanneer de bestanddelen van de verpakking gevaarlijk zijn, moeten deze buiten het bereik van kinderen gehouden worden.
• De installatie van de ketel, de inbedrijfstelling en de onderhouds- en reparatieactiviteiten mogen alleen door erkende installateurs worden uitgevoerd. De installateur moet in het volste respect van de geldende landelijke normen handelen. In het bijzonder is men verplicht om alle voorschriften die voor boilers gelden in acht te nemen.
• Het lege apparaat mag nooit onder spanning staan om te voorkomen dat de elektrische onderdelen worden beschadigd.

Vul de boiler door de toevoerklep van de veiligheidsgroep te openen.
➢ Open de warmwaterkraan om de afvoer van het luchtkussen, dat zich in de boiler heeft opgehoopt, toe te staan.
- Sluit de warmwaterkraan zodra er water uit komt.
➢ Controleer de dichtheid van de pakking van de sokkel en van de verbindingsstukken. Indien noodzakelijk dient u de bouten van de sokkel vaster dicht te draaien (we raden aan een momentsleutel van 18 tot 20 Nm te gebruiken) of van de verbindingsstukken.
Zet het toestel onder spanning.

- De boiler moet in ieder geval worden gemonteerd met een veiligheidsgroep die voldoet aan de geldende landelijke normen (EN 1487), van druk 7 bar-0.7 MPa, en verbonden aan een koudwaterleiding.

De veiligheidsgroep moet zo dicht mogelijk bij de toevoer van koud water van de boiler worden gemonteerd.

DE WATERSTROOM MAG NOOIT WORDEN VERHINDERD door welk onderdeel of accessoire dan ook. Als de groep voor welke technische redden dan ook niet in directe verbinding kan worden geïnstalleerd met de toegang van het koude water (max 50 cm),dan mag de geïnstalleerde verbinding niet flexibel zijn en nooit van material dat niet bestand is tegen een druk van minstens 7 bar en hoge temperaturen.

De uitgang voor het legen van de veiligheidsgroep mag nooit worden geblokkeerd en moet worden aangesloten op een verticale afvoerleiding met een diameter die minstens even groot moet zijn als de verbindingsbuis van het apparaat, met een trechter die in staat is een lege ruimte te garanderen van minstens 20 mm naar buiten. Deze leiding moet in een vorstvrije ruimte worden geïnstalleerd en hellend naar beneden toe.

Gebruik altijd nieuwe pijpen voor de aansluiting op het waterleidingnetwerk.

- Door het zich uitzetten van het water in de verwarmingsfase kunt u lekkende waterdruppels uit

de afvoer van de veiligheidsgroep (tot aan 3% van de nominale capaciteit) als normaal beschouwen. Raadpleeg de instructies van de veiligheidsgroep. Om deze lekkage te vermijden kunt u een expansievat installeren.

• Draai elke maand aan de kraan en de klep van de veiligheidsgroep om kalkafzetting te voorkomen. Vervang de veiligheidsgroep minstens een keer elke 5 jaar, of, indien noodzakelijk, zelfs eerder
• Het apparaat en zijn veiligheidsgroep moeten in een vertrek waar het niet vriest worden geïnstalleerd.

Om onderhoudswerkzaamheden uit te voeren moet u zorgen voor:

• een vrije ruimte van minstens 50 cm tegenover het plastic deksel, om toegang te hebben tot de elektrische onderdelen;
• een directe toegang tot de veiligheidsgroep.
• In geval van afwezigheid moet de gebruikt uit voorzorg, de hydraulische circuits afsluiten, de elektriciteit afleggen en het apparaat ledigen

➢ Schakel de elektrische voeding uit voor u onderhoud uitvoert op het apparaat.
➢ Onderbreek de koudwatertoevoer aan het begin van het circuit.
➢ Open de warmwaterkraan om water af te tappen.
➢ Open de afvoerklep van de veiligheidsgroep zodat het water uit de afvoeropening kan lopen.

- Gebruik om verbrandingsgevaar te voorkomen geschikte mengkranen. Op deze manier is de temperatuur op de aftappunten niet hoger dan 50°C, en 60°C voor de kitchen

- Aanbevelingen voor de installatie in de badkamer :

De boilerinstallatie in de badkamer moet verplicht worden aangepast volgens de nationaal geldende regels of normen (NFC 15-100, AREI ....).

- De installatie moet beschikken over een meerpolige schakelaar met een opening tussen de contactpunten van 3 mm. Het circuit moet worden beschermd door zekeringen of afgestelde schakelaars aan de hand van het vermogen van de boiler.

De elektrische boiler moet worden aangesloten volgens de Europese normen, en de aansluitingen moeten in ieder geval voldoen aan de geldende landelijke normen. De lijn moet worden beschermd door een differentiële schakelaar van 30 mA.

De elektrische aansluiting van een vast apparaat wordt uitgevoerd met een niet flexibele kabel die een geschikte doorsnede heeft en een groen/gele aardegeleider: raadpleeg de geldende landelijke normen betreffende elektrische installaties (het minimum zal 3 x 2,5 mm ^2 zijn voor eenfasig en 4x 2,5 mm ^2 voor driefasig, bij een vermogen tot aan 3000 W).

- OPGELET: het apparaat moet beslist worden geaard!

Gebruik geen buizen voor de aarding.

- Als het apparaat is voorzien van oplaadbare batterijen moeten dezen uit het apparaat worden verwijderd en op verantwoorde wijze worden verwerkt voor het apparaat wordt weggegooid.

De batterijen moeten worden verwijderd uit de speciale houder onder het plastic deksel.

- De fabrikant wijst elke aansprakelijkheid af voor schade die is veroorzaakt die voor persons en animals, door een installatieprocedure die niet volgens de normale vakregels blijkt te zijn uitgevoerd, of door het niet opvolgen van de geldende normen en van de instructies in deze gebruiksaanwijzing.

De thermische ontsmettingscyclus is evenwel niet in staat om alle Legionella-bacteriën in de opslagtank te vernietigen. Wanneer de ingestelde temperatuur van het water onder 55 °C wordt teruggebracht, kan de Legionella-bacterie bijgevolg opnieuw optreden.

Aandacht: de temperatuur van het water in de tank kan onmiddellijk ernstige brandwonden veroorzaken. Kinderen, mensen met een handicap en bejaarden zijn het meest aan dit risico voor brandwonden blootgesteld. Controleer de temperatuur van het water vooraleer een bad of een douche te nemen.

Raadpleeg het gegevensplaatje (etiket in de buurt van de waterinlaat- en wateruitlaatleidingen) voor de technische kenmerken.

De technische gegevens in de tabel en de andere gegevens vermeld in de productfiche (Bijlage A, die integraal deel uitmaakt van deze handleiding) zijn gedefinieerd volgens de EU-richtlijnen 812/2013 en 814/2013.

Producten zonder etiket en bijhorende fiche voor waterverwarmergroëpen en systemen met zonnepanelen, voorzien door de verordening 812/2013, zijn niet bestemd voor de uitvoering van dergelijke installaties.

Producten 'uitgerust met regelknop hebben een thermostaat gopoëtioneerd in de conditie setting < klaar voor gebruik > aangegeven in de productfiche (Bijlage A) volgens dewelke de bijhorende energieklasse door de constructeur is verklaard. Dit foestel is in overeenstemming met de internationale normen voor elektrische veiligheid IEC 60335-1; IEC 60335-2-21. Het aangebrachte EG-keurmerk bevestigt de overeenstemming met de volgende communautaire richtlijnen, waar aan de fundamentele vareisten is voldaan:

• LVD Richtlijn laagspanning : EN 60335-1, EN 60335-2-21, EN 60529, EN 62233, EN 50106.
• EMC Elektromagnetische compatibiliteit : EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
• RoHS2 Risk of Hazardous Substances: EN 50581.
• ErP Energy related Products : EN 50440.

Verticale Installatie
Model	Inhould [L]	Product-gamme	Qelec [kWh]	Laadprofiel	Stroom- voorziening	V40 [L]	_wh	**Verliezen statische Qpr [kWh/24h 65°C]	**Water-productie 40°C [L]	L.wa [dB]
∅470 VERT	50	THER	6,665	M	doorlopend	65	36,1%	0,79	nc	15
		STEA / ACC	6,679	M		65	36,0%	0,72	nc
	75	THER	6,688	M	doorlopend	90	36,0%	0,99	136
		STEA / ACC	6,550	M		85	36,6%	0,96	129
∅505 VERT	100	THER	12,883	L	doorlopcnd	143	37,0%	1,31	176
		STEA	12,883	L		148	37,0%	1,31	180
	150	THER	6,689	M	naacht	222	36,0%	1,75	276
		STEA	6,689	M		237	36,0%	1,75	277
	200	THER	12,883	L	naacht	251	37,0%	2,15	359
		STEA	12,883	L		336	37,0%	2,15	372
∅530 VERT	100	THER	12,502	L	doorlopend	143	37,9%	1,06	176
		HPC/ZEN/STEA/ACC	12,442	L		148	38,0%	1,06	180
	150	THER	6,601	M	naacht	237	36,4%	1,35	276
		HPC/ZEN/STEA	6,578	M		222	36,5%	1,35	277
	200	THER	12,612	L		351	37,6%	1,76	359
		HPC/ZEN/STEA	12,506	L		336	37,9%	1,76	372
∅560 VERT	100	THER	12,840	L	doorlopend	145	37,1%	1,03	177
		HPC/QUIE/STEA	12,792	L		140	37,2%	1,05/1,03*	176/172*
	150	THER	6,681	M	naacht	220	36,0%	1,48	276
		HPC/QUIE/STEA	6,669	M		230	36,1%	1,48/1,41*	271
	200	THER	12,865	L		334	37,0%	1,73	370
		HPC/QUIE/STEA	12,766	L		332	37,3%	1,73	372
	250	STEA	12,821	L	naacht	317	37,1%	1,97	455
Horizontale Installatie
∅505 HORB	75	THER	6,683	M	doorlopend	69	36,0%	nc	nc	15
∅560 HORB	100	STEA	6,353	M	doorlopend	121	37,5%	1,65	165
		THER	6,246	M		108	38,0%	1,65	165
	150	STEA	12,798	L		196	37,2%	2,25	231
		THER	12,552	L		177	37,8%	2,25	231
	200	STEA	13,126	L		231	37,0%	2,68	318
		THER	13,126	L		197	37,0%	2,68	318
∅505 HORD	75	THER	6,531	M	doorlopend	96	36,7%	nc	nc
∅530 HORD	100	THER	6,687	M	doorlopend	158	36,0%	1,33	178
	150	THER	12,882	L		222	37,0%	1,65	279
	200	THER	12,882	L		301	37,0%	1,97	365
∅570 HORD	100	THER	6,687	M	doorlopend	160	36,0%	1,32	187
	150	THER	12,882	L		263	37,0%	1,68	281
	200	THER	12,882	L		303	37,0%	2,02	367
Vloer Installatie
∅570 STABLE	200	THER	12,883	L	naacht	330	37,1%	1,98	356	15
		HPC/STEA	12,883	L		333	37,0%	1,98	349
	250	THER	12,883	L		373	37,0%	2,36	469
		STEA	12,883	L		370	37,0%	2,36	460
	300	THER	12,883	L		473	37,0%	2,61	525
		STEA	12,883	L		473	37,0%	2,61	515
	250	HPC	12,879	L	naacht	423	37,0%	2,17	458
	270	HPC	12,667	L		430	37,5%	2,3	505
	300	HPC	12,808	L		524	37,2%	2,45	563
	300	QUIE/ZEN	12,883	L		473	37,0%	2,61	525

waarde voor reeks HPC/PTEC (d560)
** waarde volgens "Cahier de charges LCIE 103-14D"
nc = niet bezorgd

INLEIDING

1. Beschrijving van het product

1.1. Normen betreffende transport, opslag en recycling

1. Het apparaat moet worden vervoerd met inachtneming van de pictogrammen die op de verpakking staan gedrukt.
2. Het apparaat moet droog en ver van vrieskou worden bewaard en vervoerd.
3. De EU richtlijn 2012/19/UE verplicht de consument tot het gescheiden inzamelen en het recyclen van gebruikte elektrische en elektronische apparatuur.

Het symbool van de "afvalemmer met een kruis" betekent dat het product aan het einde van zijn levenscyclus niet met het gewone huisvuil mag worden meegegeven. Het moet gescheiden worden ingezameld in een speciale vuilstortplaats voor elektrische en elektronische apparatuur of worden ingeruild bij de aanschaf van een nieuw soortgelijk apparaat.

De gescheiden inzameling zorgt ervoor dat het apparaat aan het einde van zijn levenscyclus kan worden gerecycled of kan worden verwerkt met respect voor de omgeving. Als gevolg heeft het een minder negatieve impact op het milieu en kunnen de materialen waarmee het product is gemaakt opnieuw worden gebruikt.

Om meer informatie te verkrijgen betreffende de bestaande locaties voor inzameling van dit soort afval kunt u contact opnemen met uw gemeentelijke reinigingsdienst of het verkooppunt waar u het product heeft aangeschaft.

1. De verpakking beschermt de boiler tegen schade die tijdens het vervoer zou kunnen plaatsvinden. Wij gebruiken speciaal geselecteerde materialen om het milieu te sparen. We verzoeken u dit materiaal aan een recyclingcentrum te overhandigen of aan de dichtstbijzijnde vuilstortplaats voor recyclebaar afval.

1.2. Afmetingen

Zie blz. 2.

➢ Al onze apparaten vallen onder de richtlijn EMC 89/336 EEG.
➢ Al onze ketels zijn van staal, volgens de norm NF A36-301.
➢ De interne beschermbekleding van onze ketels is van op hoge temperaturen geglazuurd email.

1.3. Gepantserde serie (THER)

1.3.a.Beschrijving van de serie

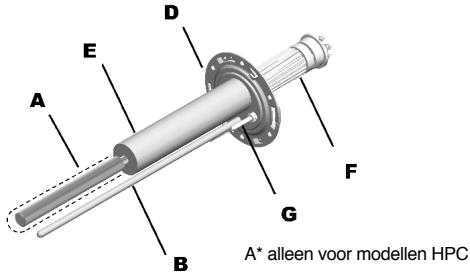

Verwarmingselement: Dompelweerstand

Anticorrosiebescherming: Geëmailleerde ketel + magnesiumanode

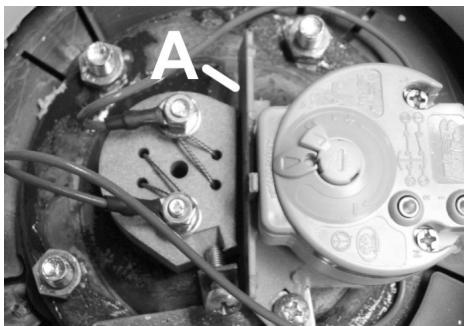

Afbeelding 1 – Dompelweerstand + magnesiumanode

1.3.b. Technische eigenschappen Zie blz. 6.

1.4. Steatiet serie (STEA)

1.4.a. Beschrijving van de serie

Verwarmingselement: Weerstand steatiet in een behuizing geplaatst

Anticorrosiebescherming: Geëmailleerde ketel + magnesiumanode

Afbeelding 2 – Weerstand steatiet + magnesiumanode

1.5.a. Beschrijving van de serie

Verwarmingselement: Weerstand steatiet in een behuizing geplaatst

Anticorrosiebescherming: Geëmailleerde ketel + PROfessional TECH anode - HPC

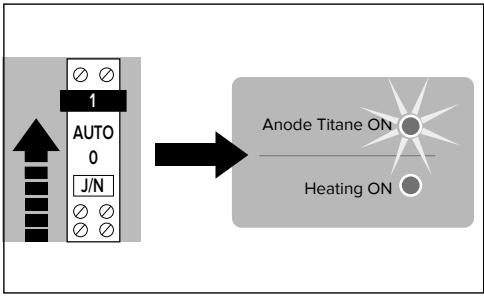

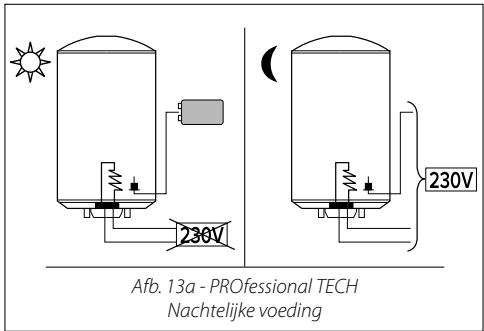

Het exclusieve PROfessional TECH systeem is een elektronisch beschermingssysteem tegen de corrosie van de anode, met behulp van gemoduleerde stroom. Het garandeert de ketel van de boiler een maximale levensduur, zelf bij het gebruik van min of meer agressief water. Het elektronische circuit creëert een potentiaalverschil tussen de ketel en de titaniumelektrode, zodat de ketel optimaal tegen corrosie en andere invloeden wordt beschermd.

Afbeelding 3 – Weerstand steatiet + PROfessional TECH anode

1.5.b. Technische eigenschappen Zie blz. 6.

INSTALLATIE

1. Wettelijke verplichtingen en aanbevelingen betreffende de installatie van het product

Voordat u het apparaat installeert moet u de aanwijzingen in dit boekje zorgvuldig doornemen. Het niet opvolgen van deze aanbevelingen kan leiden tot het verval van de garantievoordelen.

1. De installatie en het onderhoud op het product mogen alleen door erkende vaklui worden uitgevoerd. Houdt u zich aan de geldende landelijke normen. In het bijzonder is men verplicht om alle voorschriften die voor boilers gelden in acht te nemen.
2. De fabrikant wijst elke aansprakelijkheid af voor schade die is veroorzaakt door een installatieprocedure die niet volgens de normale vakregels blijkt te zijn uitgevoerd, of door het niet opvolgen van de aanwijzingen in deze gebruiksaanwijzing.
3. In het geval het apparaat wordt geïnstalleerd in een vertrek boven uw woning (vliering, zolder, verlaagd plafond, etc.), dient u de buizen te isoleren en een waterreservoir te plaatsen met

een afvoer voor het water. Bij aansluiting op de riolering moet dit in ieder geval gebeuren.

Om niet teveel energie te verbruiken raden wij u aan de boiler zo dicht

mogelijk bij de aftappunten van warm water te plaatsen (aangeraden afstand minder dan 8 meter).

Aanbeveling bij installatie in de badkamer

De boilerinstallatie in de badkamer moet verplicht worden aangepast volgens de nationaal geldende regels of normen (NFC 15-100, AREI ....).

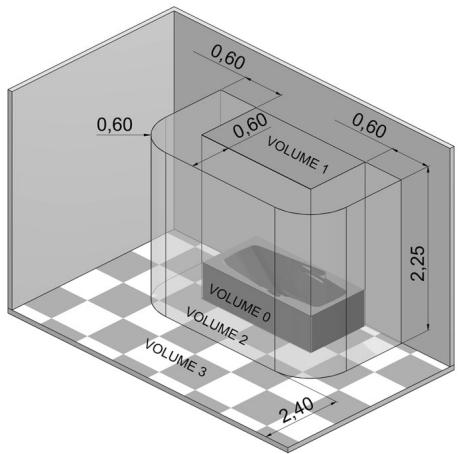

Classificatie van de volumes

➢ Volume 0: dit is het volume in de badkuip of de douchebak.
Volume 1: dit is het volume buiten de badkuip of de douchebak dat aan de ene kant afgebakend wordt door het cilindrische verticale oppervlak begrensd door de badkuip of de douchebak, en aan de andere kant door het horizontale vlak dat zich op 2,25 m van de bodem van de badkuip of de douchebak bevindt.

Volume 2: dit is het volume buiten het volume 1. Het wordt afgebakend door het cilindrische verticale oppervlak dat zich op 0,60 m van de rand van de badkuip of de douchebak bevindt en door een horizontaal vlak dat zich 2,25 m boven de bodem van de badkuip of de douchebak bevindt.
Volume 3: dit is het volume buiten het volume 2. Het wordt afgebakend door het cilindrische verticale oppervlak dat zich op 2,40 m van het volume 2 bevindt en door een horizontaal vlak dat zich 2,25 m boven de bodem van de badkuip of de douchebak bevindt.

Toegestane installatieplaatsen voor de boilers

Vaste boilers op laagspanning zijn toegestaan in volume 1, op voorwaarde dat ze een minimale beschermingsgraad hebben (IPX4). Opgelet! In Frankrijk mogen in volume 1 uitsluitend horizontale, zo hoog mogelijk geïnstalleerde boilers worden geplaatst.

2. Installatie van het product

2.1. Benodigd materiaal

2.1.a. Benodigde apparatuur en materiaal

Als de muur het gewicht van de boiler niet kan dragen een steunelement/drievot of kit voor plafondbevestiging.
Indien u een horizontaal model aan de wand of aan het plafond wilt bevestigen ⇒ een kit bevestigingsriemen.
Voor de afdichting: vlas en afdichtingspasta of afdichting voor verbindingsstukken die kan worden aangeschroefd op basis van het model.
Luchtbelwaterpas.

Als de boiler is voorzien van bevestigingsbeugels:

Voor elke bevestigingsbeugel 2 pluggen en 2 bichromaat cementschroeven of 2 schroeven type Fischer M10, M12 of M14.
➢ Benodigd materiaal voor het maken van een opening met diameter M10, M12 of M14.
Momentsleutel.
➢ Moeren met diameter M10, M12 of M14.
➢ Sluitringen met diameter M10, M12 of M14.

2.1.b. Toebehoren

Onontbeerlijk toebehoren:

• Veiligheidsgroep (geschikt voor het model)
  Diëlektrisch(e) verbindungselement(en)

  Als de waterdruk hoger is dan 4,5 bar ⇒ een drukverlager.

Overig:

Afsluitkraan
➢ Expansievat tapwater
Mengkraan om verbrandingsgevaar te voorkomen. Op deze manier is de temperatuur op de aftappunten niet hoger dan 50°C. In de keuken 60°C. (In Frankrijk is dit door de wet verplicht).

2.2. Montage

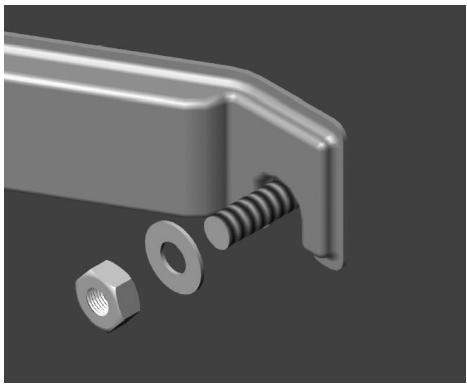

2.2.a. Algemene aanwijzingen betreffende de bevestigingsbeugels

Bevestiging aan de muur van de bevestigingsbeugel (-beugels) op een draagmuur door middel van speciale verankeringsbouten van 10 mm diameter en platte stalen sluitringen van min. 24 mm. - 30 mm max. externe diameter

BELANGRIJK: ZORG ERVOOR DAT DE MOER GOED IS AANGESCHROEFD

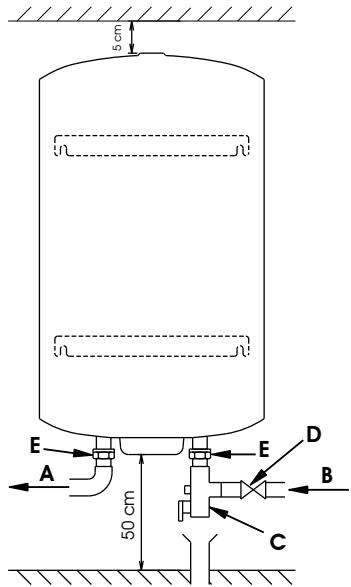

Monteer het apparaat op minstens 50 cm van de grond af en op minstens 5 cm van het plafond om onderhoud uit te kunnen voeren. (Afbeelding 6) Dit model kan ook op een steun / drievoet (los verkrijgbaar) worden geïnstalleerd, maar het moet beslist op een draagmuur worden bevestigd met de bovenste bevestigingsbeugel.

Controleer of de geïnstalleerde drievot geschikt is voor het model boiler en de betreffende diameter en of hij correct is gemonteerd en geïnstalleerd. We raden u aan een drievot te gebruiken die compatibel is met de producten die door deze fabrikant zijn ontworpen.

Advies

Advies

Gebruik het installatiepatroon dat op de verpakking van de boiler is gedrukt.

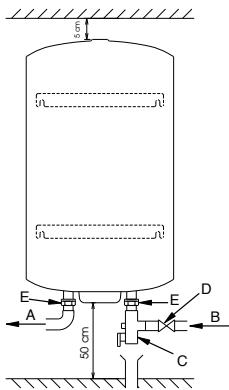

Afbeelding 6 - Installatiewaarden

Afbeelding 12 – Model op voetstuk

3. Hydraulische aansluiting

1. De bedrijfsdruk wordt aangegeven op het typeplaatje van de boiler (zie boiler).
2. Synthese aansluitmaterialen type PER zijn verboden wegens overstromingsrisico

Afbeelding 14 - Een diëlektrische verbinding

Om een PER installatie aan de waterverwarmer aan te sluiten, gelieve een koperen leiding met een minimale lengte van 50cm in de warmwateruitgang te plaatsen.

De aansluiting tussen een boiler en een koperen leiding moet worden uitgevoerd door middel van een diëlektrisch verbindingselement Deze diëlektrische verbindingselementen zijn, afhankelijk van het model, of inbegrepen of apart verkrijgbaar.

1. Als de toegangsdruk van het waternet hoger is dan 4,5 bar dient u een drukverlager vóór de veiligheidsgroep te monteren.

2. In het geval van waterinstallaties met:

3. buizen met beperkte dimensionering;
   ▶ keramische kranen / mengkranen;

er moet zo dicht mogelijk bij de kranen een anti-waterslag mechanisme worden aangebracht, of een sanitair expansievat geschikt voor de installatie.

We raden u aan een stopkraan te installeren vóór de veiligheidsgroep.

Zie schema's 6, 7, 8, 9, 10, en 12.

4. Elektrische aansluiting

4.1. Belangrijke opmerkingen

OPGELET: het apparaat moet beslist worden geaard! Gebruik geen buizen voor de aarding.

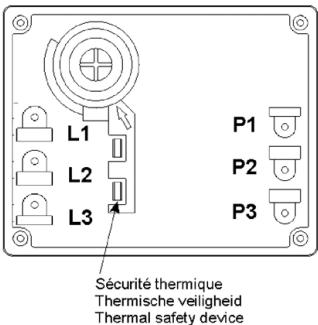

HET BEKABELINGSSCHEMA BEVINDT ZICH OP HET APPARAAT: GEBRUIK HET ALS VOORBEELD.

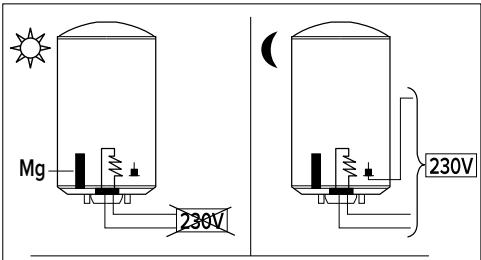

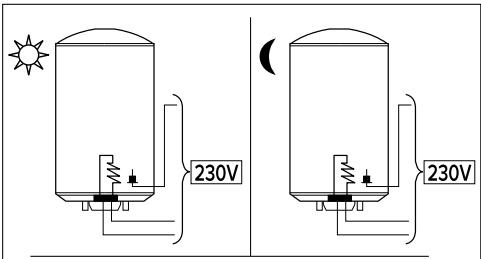

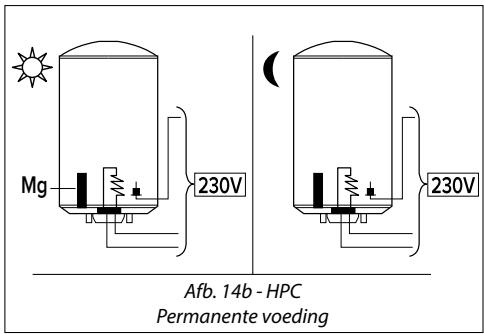

4.2. Verticaal briefasig model VERT, HORD HORB versie MT

De briefasige verticale apparaten zijn al door de fabriek bekabeld op 400 V TRI. Zij kunnen worden aangesloten op 230V TRI of 230 V MONO (Zie aansluitschema op het toestel).

4.3. Stabiel model STAB MT

De stabiele modellen 200-250 & 300 liter zijn al in de fabriek bekabeld in mono fase 230V. Zij kunnen worden bekabeld op 230V TRI of 400V TRI (Zie aansluitschema op het toestel).

Het staande model van 500 liter is in de fabriek bekabeld op 400V TRI

De elektrische aansluiting van het apparaat wordt uitsluitend uitgevoerd op de klemmetjes van de thermostaat of van de klemmenstrook van het apparaat.

ELKE DIRECTE AANSLUITING OP DE VERWARMINGSWEERSTAND IS VERBODEN EN GEVAARLIJK.

A : Warm water / B : Koud water / C : Veiligheidsgroep / D : Afsluitkraan / E : Diëlektrische verbindungselementen

4.4.1 PROfessional TECH (PTEC)

De beschermingsanode van de ketel wordt beheerd door een elektronische kaart die wordt gevoed via de netstroom of via een batterij ontworpen voor systemen die in dag/nacht-modus werken, om de ketel overdag te beschermen. Voor een correcte werking van het beschermingssysteem IS EEN PERMANENTE VOEDING VEREIST (net of batterijen). Het apparaat mag dus nooit langer dan 48 uur van een voeding afgesloten worden.

4.4.2 HPC

De beschermingsanode van de ketel wordt beheerd door een elektronische kaart die wordt gevoed via de netstroom.

Bij een systeem dat in dag/nacht-modus werkt, wordt de bescherming 's nachts gegarandeerd door de PROfessional TECH-anode en overdag door de magnesiumanode.

LET OP! Het corrosiewerend systeem mag niet langer dan 1 week van de voeding afgesloten worden.

4.5 Dag/nacht of permanente voeding: werkingsprincipe

4.5.1 Producten PROfessional TECH (PTEC)

① Nachtelijke voeding + batterijen

Weerstand ➔ Nachtelijke voeding (exclusieve of dubbele tijdsregeling) (afb. 13a).

PROfessional TECH-anode ➔ Nachtelijke voeding + overdag werking met batterijen.*

* Elektrische boilers ontworpen voor nachtelijke voeding beschikken over Ni-MH-batterijen die elke nacht worden opgeladen en zo de ketel overdag beschermen.

LET OP! De batterijen hebben geen onbeperkte levensduur: het is raadzaam om ze na een of twee jaar te vervangen.

Om een volledige bescherming van de ketel te kunnen garanderen, moeten eventuele defecte batterijen vervangen worden. Het niet vervangen van de batterijen heeft het vervallen van de garantie tot gevolg.

② Permanente voeding

Weerstand en PROfessional TECH-anode → Continue voeding (afb. 14a).
Werkt zonder batterijen.

Afb. 14a - PROfessional TECH Permanente voeding

4.5.2 HPC-producten

① Nachtelijke voeding

Weerstand ↩ Nachtelijke voeding (exclusieve of dubbele tijdsregeling) (afb. 13b).
PROfessional TECH-anode ↩ Nachtelijke voeding.*

* Bij HPC-producten wordt de bescherming overdag daarentegen gegarandeerd door de magnesiumanode.

Afb. 13b - HPC Nachtelijke voeding

②. Permanente voeding

Weerstand en PROfessional TECH-anode => Continue voeding (afb. 14b).

BELANGRIJK : ALLEEN VOOR ELEKTRISCHE

INDIEN AANSLUITING OP 230V TRI OF 230V MONO : AANSLUITING PROFESSIONAL TECH TUSSEN FASES 230 V (respecteer het elektrische schema zoals aangeduid in de installatiehandleiding)

GEBRUIK

1. Inleiding

1.1. Aanwijzingen voor de eindgebruiker

1. De installatie van de ketel is voor verantwoordelijkheid van de koper.

2. Dit toestel is niet ontworpen om gebruikt te worden door personen (inclusief kinderen) met een fysische, mentale of zintuiglijke beperking of die ervaring of kennis ontbreken, tenzij ze uitdrukkelijk worden bijgestaan of instructies kregen voor het gebruik van het toestel door een persoon die verantwoordelijk is voor de veiligheid van deze personen. Er dient over gewaakt te worden dat kinderen niet met het toestel spelen."

3. Het recyclen aan het einde van de levenscyclus van het product is verantwoordelijkheid van de gebruiker. Voor verdere informatie dient u inleiding 1.1 Normen betreffende transport, opslag en recycling van de huidige handleiding te raadplegen.

2. Gebruiksaanwijzingen

2.1. Regelen temperatuur

We raden u aan de thermostaat niet op de maximum stand te zetten om verbrandingsgevaar en kalkafzettingen te beperken. Het is echter van groot belang een juist compromis te vinden om het woekeren van bacteriën te voorkomen en er tegelijkertijd voor te zorgen dat er niet onnodig veel kalksteen op de boiler wordt afgezet.

Gebruik om verbrandingsgevaar te voorkomen geschikte mengkranen zodat de temperatuur op de aftappunten niet hoger is dan 50°C. Dit is in Frankrijk een wettelijk voorschrift.

Advies Als u een mengkraan gebruikt op aftappunten raden we aan de temperatuur af te stellen op circa 60°C.

2.2. Onderhoud

➢ Leeg de boiler elk jaar (indien noodzakelijk twee keer per jaar, als het water met een ontharder wordt behandeld) teneinde:

1. de slijtage van de magnesiumanode te controleren;
2. de afzettingen in de ketel te verwijderen.
   Neem contact op met uw installateur.

2.3. Controlelampjes

2.3.1 Producten PROfessional TECH steatietserie

De beschermingsanode van de ketel wordt beheerd door een elektronische kaart die wordt gevoed via de netstroom of via een batterij ontworpen voor systemen die in dag/nacht-modus werken, om de ketel overdag te beschermen.

Het PROfessional TECH-systeem mag nooit langer dan 48 uur van een voeding afgesloten worden.

Uitgedaan = 🤘 beschermingfout tegen de corosie: de batterij NIMH 9V vervangen.

Als het gebrek voortduurt, gelieve contact met de installateur opnemen

Lampje HEATING ON:

Aangedaan = in verwarming

Uitgedaan = buiten verwarming

Als de ketel op het elektriciteitsnet is aangesloten met een dubbele tijdsregeling of uitsluitend een nachtwerking (alleen voor modellen op batterijen) zal het groene lampje een zeer zwak groen licht afgeven tijdens de eerste 48 uur, om aan te geven dat de batterij nog moet worden opgeladen. Check het controlelampje na de eerste 48 bedrijfsuren.

Advies Om de bescherming van de ketel te kunnen garanderen (groen lampje aan) is het van groot belang de defecte batterijen te vervangen

Het niet vervangen van de batterijen heeft het vervallen van de garantie tot gevolg. Het is aan te raden ze na een of twee jaar te vervangen.

2.3.2 HPC-producten

De beschermingsanode van de ketel wordt beheerd door een elektronische kaart die wordt gevoed via de netstroom om de ketel overdag te beschermen.

Bij HPC-producten wordt de bescherming overdag daarentegen gegarandeerd door de magnesiumanode.

LET OP! Het corrosiewerend systeem mag niet langer dan 1 week van de voeding afgesloten worden.

Om bij een installatie die alleen met nachtelijke voeding werkt, de bescherming van de ketel te kunnen garanderen, moet de werking van het beschermingslampje MIN-STENS EENMAAL PER JAAR worden gecontroleerd door de elektrische verbinding in handmatige modus geforceerd IN te schakelen.

ONDERHOUD EN REPARATIE

1. Onderhoud

Leeg de boiler elk jaar (indien noodzakelijk twee keer per jaar, als het water met een ontharder wordt behandeld) teneinde:

1. de slijtage van de magnesiumanode te controleren;
2. de afzettingen in de ketel te verwijderen.

We raden ten stelligste aan om ook de werking van de waterontharder regelmatig te controleren.

De resterende hardheid mag bij THER-, STEA- en PTEC-producten niet minder bedragen dan 15°F. Bij HPC-producten mag de resterende hardheid dan weer niet minder bedragen dan 8°F.

2. Verwijderen kalkafzettingen - Controle

van de anode

➢ Leeg het apparaat (zie boven)
- Verwijder het beschermingselement en schroef de sokkel los (er kan een kleine hoeveelheid water uit lopen).

➢ Reinig de ketel: zonder metalen voorwerpen of chemische producten te gebruiken dient u de kalkafzetting op elektrische onderdelen of op de behuizing (steatiet), in de speciale houder en op de bodem van de ketel te verwijderen

Als het een magnesiumanode betreft, dient u de slijtage ervan te controleren: de magnesiumanode verslijt geleidelijk aan, aan de hand van de waterkwaliteit, om de corrosie van de ketel te voorkomen. Als de diameter minder is dan 15 mm (voor de gepantserde serie) / 10 mm (voor de steatiet serie) of als het totale volume minder is dan 50% van het beginvolume, moet de anode worden vervangen.

- Gebruik elke keer dat de sokkel uit elkaar wordt gehaald en weer wordt gemonteerd een nieuwe afdichting.

➢ Draai de bouten “gekruist” vast. Het torsiekoppel moet zich bevinden tussen de 18 en de 20 Nm.

1. Problemen, oorzaken en oplossingen

OORZAKEN EN OPLOSSINGEN

PROBLEEM

CONTINU UITSTROMEND WATER UIT DE VEILIGHEIDSGROEP

PROTECTION ON-CONTROLELAMPJE UIT PROFESSIONAL TECH - QUIETIS

"PROTECTION ON-CONTROLELAMPJE UIT BIJ PRODUCTVOEDING HPC - ZEN"

"HEATING ON-CONTROLELAMPJE BRANDT NIET (PROFESSIONAL TECH STEATIETSERIE)"

ROESTKLEURIG WATER

WATER HEEFT ONAANGENAME GEUR

WATERLEKKAGE

BOILER VERVORMD

BOILER MAAKT GELUIDEN

MOGELUKE OORZAKEN

Stroomstoring (tijdens verwarmingfase)

Verkeerde temperatuursfelling met de thermostaat"

Kermische beveiliging van thermo-staat geactiveerd (apparaat oververhit)"

Defecte verwarmingselementen

Onangepaste dag/nacht-program-mering

Storing in thermostaat

Kalkafzetting in het apparaat en/of de veiligheidsgroep"

Druk van de waterleiding

De leidingdruk controleren, indien nodig een drukbegrenzer installeren,"

"Kalkafzetting verwijderen. Indien nodig, de veiligheidsgroep verwangen"

"La 1

"La 2

"La 3

"La 4

"La 5

"La 6

"La 7

"La 8

"La 9

"La 10

"La 11

"La 12

"La 13

"La 14

"La 15

"La 16

"La 17

"La 18

"La 19

"La 20

"La 21

"La 22

"La 23

"La 24

"La 25

"La 26

"La 27

"La 28

"La 29

"La 30

"La 31

"La 32

"La 33

"La 34

"La 35

"La 36

"La 37

"La 38

"La 39

"La 40

"La 41

"La 42

"La 43

"La 44

"La 45

"La 46

"La 47

"La 48

"La 49

"La 50

"La 51

"La 52

"La 53

"La 54

"La 55

"La 56

"La 57

"La 58

"La 59

"La 60

"La 61

"La 62

"La 63

"La 64

"La 65

"La 66

"La 67

"La 68

"La 69

"La 70

"La 71

"La 72

"La 73

"La 74

"La 75

"La 76

"La 77

"La 78

"La 79

"La 80

"La 81

"La 82

"La 83

"La 84

"La 85

"La 86

"La 87

"La 88

"La 89

"La 90

"La 91

"La 92

"La 93

"La 94

"La 95

"La 96

"La 97

"La 98

"La 99

"La 100

"La 101

"La 102

"La 103

"La 104

"La 105

"La 106

"La 107

"La 108

"La 109

"La 110

"La 111

"La 112

"La 113

"La 114

"La 115

"La 116

"La 117

"La 118

"La 119

"La 120

"La 121

"La 122

"La 123

"La 124

"La 125

"La 126

"La 127

"La 128

"La 129

"La 130

"La 131

"La 132

"La 133

"La 134

"La 135

"La 136

"La 137

"La 138

"La 139

"La 140

"La 141

"La 142

"La 143

"La 144

"La 145

"La 146

"La 147

"La 148

"La 149

"La 150

"La 151

"La 152

"La 153

"La 154

"La 155

"La 156

"La 157

"La 158

"La 159

"La 160

"La 161

"La 162

"La 163

"La 164

"La 165

"La 166

"La 167

"La 168

"La 169

"La 170

"La 171

"La 172

"La 173

"La 174

"La 175

"La 176

"La 177

"La 178

"La 179

"La 180

"La 181

"La 182

"La 183

"La 184

"La 185

"La 186

"La 187

"La 188

"La 189

"La 190

"La 191

"La 192

"La 193

"La 194

"La 195

"La 196

"La 197

"La 198

"La 199

"La 200

"La 201

"La 202

"La 203

"La 204

"La 205

"La 206

"La 207

"La 208

"La 209

"La 210

"La 211

"La 212

"La 213

"La 214

"La 215

"La 216

"La 217

"La 218

"La 219

"La 220

"La 221

"La 222

"La 223

"La 224

"La 225

"La 226

"La 227

"La 228

"La 229

"La 230

"La 231

"La 232

"La 233

"La 234

"La 235

"La 236

"La 237

"La 238

"La 239

"La 240

"La 241

"La 242

"La 243

"La 244

"La 245

"La 246

"La 247

"La 248

"La 249

"La 250

"La 251

"La 252

"La 253

"La 254

"La 255

"La 256

"La 257

"La 258

"La 259

"La 260

"La 261

"La 262

"La 263

"La 264

"La 265

"La 266

"La 267

"La 268

"La 269

"La 270

"La 271

"La 272

"La 273

"La 274

"La 275

"La 276

"La 277

"La 278

"La 279

"La 280

"La 281

"La 282

"La 283

"La 284

"La 285

"La 286

"La 287

"La 288

"La 289

"La 290

"La 291

"La 292

"La 293

"La 294

"La 295

"La 296

"La 297

"La 298

"La 299

"La 300

"La 301

"La 302

"La 303

"La 304

"La 305

"La 306

"La 307

"La 308

"La 309

"La 310

"La 311

"La 312

"La 313

"La 314

"La 315

"La 316

"La 317

"La 318

"La 319

"La 320

"La 321

"La 322

"La 323

"La 324

"La 325

"La 326

"La 327

"La 328

"La 329

"La 330

"La 331

"La 332

"La 333

"La 334

"La 335

"La 336

"La 337

"La 338

"La 339

"La 340

"La 341

"La 342

"La 343

"La 344

"La 345

"La 346

"La 347

"La 348

"La 349

"La 350

"La 351

"La 352

"La 353

"La 354

"La 355

"La 356

"La 357

"La 358

"La 359

"La 360

"La 361

"La 362

"La 363

"La 364

"La 365

"La 366

"La 367

"La 368

"La 369

"La 370

"La 371

"La 372

"La 373

"La 374

"La 375

"La 376

"La 377

"La 378

"La 379

"La 380

"La 381

"La 382

"La 383

"La 384

"La 385

"La 386

"La 387

"La 388

"La 389

"La 390

"La 391

"La 392

"La 393

"La 394

"La 395

"La 396

"La 397

"La 398

"La 399

"La 400

"La 401

"La 402

"La 403

"La 404

"La 405

"La 406

"La 407

"La 408

"La 409

"La 410

"La 411

"La 412

"La 413

"La 414

"La 415

"La 416

"La 417

"La 418

"La 419

"La 420

"La 421

"La 422

"La 423

"La 424

"La 425

"La 426

"La 427

"La 428

"La 429

"La 430

"La 431

"La 432

"La 433

"La 434

"La 435

"La 436

"La 437

"La 438

"La 439

"La 440

"La 441

"La 442

"La 443

"La 444

"La 445

"La 446

"La 447

"La 448

"La 449

"La 450

"La 451

"La 452

"La 453

"La 454

"La 455

"La 456

"La 457

"La 458

"La 459

"La 460

"La 461

"La 462

"La 463

"La 464

"La 465

"La 466

"La 467

"La 468

"La 469

"La 470

"La 471

"La 472

"La 473

"La 474

"La 475

"La 476

"La 477

"La 478

"La 479

"La 480

"La 481

"La 482

"La 483

"La 484

"La 485

"La 486

"La 487

"La 488

"La 489

"La 490

"La 491

"La 492

"La 493

"La 494

"La 495

"La 496

"La 497

"La 498

"La 499

"La 500

"La 501

"La 502

"La 503

"La 504

"La 505

"La 506

"La 507

"La 508

"La 509

"La 510

"La 511

"La 512

"La 513

"La 514

"La 515

"La 516

"La 517

"La 518

"La 519

"La 520

"La 521

"La 522

"La 523

"La 524

"La 525

"La 526

"La 527

"La 528

"La 529

"La 530

"La 531

"La 532

"La 533

"La 534

"La 535

"La 536

"La 537

"La 538

"La 539

"La 540

"La 541

"La 542

"La 543

"La 544

"La 545

"La 546

"La 547

"La 548

"La 549

"La 550

"La 551

"La 552

"La 553

"La 554

"La 555

"La 556

"La 557

"La 558

"La 559

"La 560

"La 561

"La 562

"La 563

"La 564

"La 565

"La 566

"La 567

"La 568

"La 569

"La 570

"La 571

"La 572

"La 573

"La 574

"La 575

"La 576

"La 577

"La 578

"La 579

"La 580

"La 581

"La 582

"La 583

"La 584

"La 585

"La 586

"La 587

"La 588

"La 589

"La 590

"La 591

"La 592

"La 593

"La 594

"La 595

"La 596

"La 597

"La 598

"La 599

"La 600

"La 601

"La 602

"La 603

"La 604

"La 605

"La 606

"La 607

"La 608

"La 609

"La 610

"La 611

"La 612

"La 613

"La 614

"La 615

"La 616

"La 617

"La 618

"La 619

"La 620

"La 621

"La 622

"La 623

"La 624

"La 625

"La 626

"La 627

"La 628

"La 629

"La 630

"La 631

"La 632

"La 633

"La 634

"La 635

"La 636

"La 637

"La 638

"La 639

"La 640

"La 641

"La 642

"La 643

"La 644

"La 645

"La 646

"La 647

"La 648

"La 649

"La 650

"La 651

"La 652

"La 653

"La 654

"La 655

"La 656

"La 657

"La 658

"La 659

"La 660

"La 661

"La 662

"La 663

"La 664

"La 665

"La 666

"La 667

"La 668

"La 669

"La 670

"La 671

"La 672

"La 673

"La 674

"La 675

"La 676

"La 677

"La 678

"La 679

"La 680

"La 681

"La 682

"La 683

"La 684

"La 685

"La 686

"La 687

"La 688

"La 689

"La 690

"La 691

"La 692

"La 693

"La 694

① Het vervangen en resetten van de thermostaat

Bij het uitschakelen van de thermostaat dient u hem te resetten en de oorzaak ervan te achterhalen (kortsluiting, defecte thermostaat, enz.).

OPGELET: Elke thermostaat is zo ontwikkeld dat hij maximaal twee of drie maal kan worden gereset!

② Het vervangen van de weerstand

Controleer de weerstand (ohmse waarde) van het verwarmingselement, indien nodig vervang hem. Als de waarde nul of oneindig is moet het verwarmingselement vervangen worden.

Gepantserde serie

Het apparaat moet worden geleegd om de vervanging van de gepantserde weerstand uit te kunnen voeren.

Steatiet serie - Steatiet serie PROfessional TECH Het is niet noodzakelijk het apparaat te legen om het verwarmingselement te vervangen. Tijdens de ingreep van de servicedienst op een steatiet boiler is het strikt noodzakelijk de plastic afscheider tussen de thermostaat en de weerstand weer op zijn plaats te zetten. Als de boiler in kwestie hiervan is voorzien dient dit te gebeuren om de juiste werking van het apparaat te garanderen.

Afbeelding 17 - Plastic afscheider / A : plastic afscheider

③ Het elektronische circuit vervangen Steatiet serie PROfessional TECH

Voordat men enige ingreep uitvoert, moet men controleren of het toestel van het elektrische voedingsnet is afgeschakeld. De vervanging van het elektronische circuit is extreem eenvoudig. Nadat u de plastic bescherming heeft verwijderd:

➢ Maak de accumulator los (drukconnector op de accumulator).
➢ Maak de 2 voedingsdraden los die van het elektronische circuit naar de klemmenstrook van de voeding lopen.

Maak de connector (die het circuit met de ketel en de elektrode verbindt) met snelkoppeling, dat voorzien is van een beschermingsmechanisme tegen het uitvoeren van onjuiste manoeuvres, los.
➢ Maak het elektronische circuit van de houder los (clip van plastic op de hoeken).
➢ Vervang het defecte circuit met een nieuwe. Herhaal de voorgaande procedure in omgekeerde volgorde.

④ Vervang de batterij. Steatiet serie PROfessional TECH

U vervangt de accu door de drukconnector los te maken en door de oude accu te vervangen met een nieuwe oplaadbare Ni-Mh 9 volt 150 mAh minimaal.

Servicedienst

Als het probleem voortduurt, dient u onze servicedienst in te schakelen:

FrankrijkChaffoteaux sasCarré Pleyel 5 RuePleyel 93 521 SaintDenis CedexTel: 01 55 84 94 94Fax [phone]

België en LuxemburgAriston ThermoBenelux saIndustrielaan 61,1070 Brussel61, Boulevard industriel,1070 BrusselTel: 02/333 48 88Fax [phone]

Servicedienst voor reserveonderdelen

Om reserveonderdelen aan te vragen kunt u contact opnemen met de speciale servicedienst Reserveonderdelen

Het vervangen van de elektrische onderdelen moet worden uitgevoerd door een vakman.

FrankrijkChaffoteaux sasPièces de rechanges(Reserveonderdelen)B.P. 45 TressignauxTel: 02 96 65 33 33Fax [phone]

België en LuxemburgAriston ThermoBenelux saIndustrielaan 61,1070 Brussel61, Boulevard industriel,1070 BrusselTel: 02/333 48 88Fax [phone]

GARANTIEVOORWAARDEN

N.B.: De volgende voorschriften kunnen de wettelijke garantie tegen verborgen gebreken niet beperken of annuleren (art. 1611 en volgende van het Burgerlijk Wetboek).

Gezien het technische karakter van het product en teneinde de veiligheid en de bescherming van de consument te kunnen garanderen, moet de elektrische boiler door een gekwalificeerd monteur worden geïnstalleerd, ingeschakeld en regelmatig worden onderhouden. Dit moet gebeuren overeenkomstig de instructies van de installatiehandleiding en volgens de normale vakregels. Het apparaat moet volgens de regelen der kunst, op een normale wijze worden gebruikt. De geldende normen, zoals ook de instructies in het installatieboekje, moeten worden nageleefd.

Het toestel is ontwikkeld en gegarandeerd voor plaatsing en gebruik in huishoudelijke toepassingen.

Voor specifieke industriële of niet huishoudelijke toepassingen van dit product dient u contact op te nemen met de fabrikant om uw garantie en een goede werking van het product te verzekeren voor die specifieke toepassing.

Gezien het technische karakter van het product, moeten de reparaties tijdens de garantieduur worden uitgevoerd door een geautoriseerde monteur. De fabrikant wijst alle verantwoordelijkheid af voor reparaties en levering van reserveonderdelen die aan andere vaklui dan hemzelf worden toevertrouwd.

Buiten de garantie vallen de storingen veroorzaakt door:

Ongewone natuurlijke omstandigheden:

Plaatsing in een locatie die onderhevig is aan vrieskou of aan andcrc slcchte wccrømstandighcdcn.

Voeding met regenwater, uit een waterput of met zeer ongewone agressiviteitskenmerken, die niet conform zijn aan de landelijke voorschriften en geldende normen.

De hardheid van het stromende water moet hoger zijn dan 12°F.

Het gebruik van een waterontharder brengt geen enkele uitzondering op onze garantie met zich mee, tenzij deze ontharder op deskundige wijze is ingesteld en regelmatig wordt onderhouden en gecontroleerd. In dat geval moet de residuele hardheid hoger zijn dan 15°F.

Waterdruk hoger dan 4,5 bar.

➢ Beschadigingen veroorzaakt door stoten of door het vallen van het apparaat tijdens handelingen uitgevoerd na verzending.

In het bijzonder schade veroorzaakt door water, die voorkomen had kunnen worden indien er een onmiddellijke reparatie van de boiler plaats had gevonden. De garantie betreft alleen de boiler en zijn onderdelen, met uitzondering van de complete elektrische of hydraulische installatie van het apparaat of een deel ervan.

➢ Elektrische voeding met belangrijke overspanningen.

Een installatie die niet conform is aan de regelgeving, aan de nationale geldende normen en die niet volgens de regelen der kunst is uitgevoerd, in het bijzonder:

➢ Afwezigheid of verkeerde montage van de veiligheidsgroep.

➢ Installatie van een veiligheidsgroep die niet conform is aan de geldende nationale normen of gebruik van een tweedehands veiligheidsgroep op een nieuwe boiler.

Wijziging van de regeling van de veiligheidsgroep als gevolg van verwijdering verzegeling met loodje.

- Gebruik van een niet door de fabrikant toegestane

drievoet of een drievoet die is geïnstalleerd zonder de instructies van de huidige handleiding op te volgen.

➢ Ongewone corrosie als gevolg van een onjuiste hydraulische aansluiting (direct contact ijzer-koper). Afwezigheid van isolerende verbindingsstukken.

➢ Defecte elektrische verbinding, niet conform aan de geldende nationale normen voor installatie, geen correcte aarding, te kleine diameter van de kabel, het niet respecteren van de voorziene verbindingsschema's, enz.

- Het onder spanning zetten van het apparaat zonder het daarvoor te vullen (droge verwarming).

➢ Installatie zonder waterreservoir, zoals aangegeven in deze handleiding.

Apparaat geïnstalleerd in een nauw vertrek waardoor elektrische onderdelen niet toegankelijk zijn.

- Gebruik van reserveonderdelen die niet zijn goedgekeurd door de fabrikant.

Onvoldoende onderhoud: de boiler moet jaarlijks worden onderhouden:

➢ Ongewone kalkafzetting op verwarmingselementen en veiligheidsmechanismen.

➢ Geen onderhoud uitgevoerd op veiligheidsgroep en dientengevolge overdruk.

Mantel onderhevig aan externe weers- of andere invloeden.

Wijziging van de originele installatie zonder goedkeuring van de fabrikant of gebruik van niet door hem toegestane reserveonderdelen.

➢ Geen onderhoud van het apparaat, in het bijzonder wanneer de anode niet vroeg genoeg vervangen is.

Geen vervanging van de batterijen van een apparaat dat ervan is voorzien, of vervanging van de oplaadbare battcrijen met batterijen die niet conform zijn aan de cisen van de huidige instructies.

De garantie beperkt zich uitsluitend tot de vervanging of reparatie van de apparaten en de onderdelen die wij aanvankelijk als defect hebben erkend. Indien vereist zullen de onderdelen of het apparaat moeten worden teruggebracht naar een van onze bedrijfspanden, mits overeengekomen met onze servicedienst. De arbeidskosten, porto-, verpakkings- en transportkosten zijn voor kosten van de klant. De vervanging of reparatie van een onderdeel van het apparaat zullen in geen enkel geval een schadeloosstelling als gevolg hebben.

SICHERHEITSHINWEISE

Vaste boilers op laagspanning zijn toegestaan in volume 1, op voorwaarde dat ze een minimale beschermingsgraad hebben (IPX4). Opgelet! In Frankrijk mogen in volume 1 uitsluitend horizontale, zo hoog mogelijk geïnstalleerde boilers worden geplaatst.

2. Installatie van het product

2.1. Benodigd materiaal

2.1.a. Benodigde apparatuur en materiaal

Als de muur het gewicht van de boiler niet kan dragen een steunelement/drievot of kit voor plafondbevestiging.
Indien u een horizontaal model aan de wand of aan het plafond wilt bevestigen ⇒ een kit bevestigingsriemen.
Voor de afdichting: vlas en afdichtingspasta of afdichting voor verbindingsstukken die kan worden aangeschroefd op basis van het model.
Luchtbelwaterpas.

Als de boiler is voorzien van bevestigingsbeugels:

Voor elke bevestigingsbeugel 2 pluggen en 2 bichromaat cementschroeven of 2 schroeven type Fischer M10, M12 of M14.
➢ Benodigd materiaal voor het maken van een opening met diameter M10, M12 of M14.
▶ Momentsleutel.
➢ Moeren met diameter M10, M12 of M14.
➢ Sluitringen met diameter M10, M12 of M14.

2.1.b. Toebehoren

Onontbeerlijk toebehoren:

➢ Veiligheidsgroep (geschikt voor het model)
Diëlektrisch(e) verbindungselement(en)

Als de waterdruk hoger is dan 4,5 bar ⇒ een drukverlager.

Overig:

Afsluitkraan
➢ Expansievat tapwater
Mengkraan om verbrandingsgevaar te voorkomen. Op deze manier is de temperatuur op de aftappunten niet hoger dan 50°C. In de keuken 60°C. (In Frankrijk is dit door de wet verplicht).

2.2. Montage

2.2.a. Algemene aanwijzingen betreffende de bevestigingsbeugels

Bevestiging aan de muur van de bevestigingsbeugel (-beugels) op een draagmuur door middel van speciale verankeringsbouten van 10 mm diameter en platte stalen sluitringen van min.

24 mm. - 30 mm max. externe diameter

BELANGRIJK: ZORG ERVOOR DAT DE MOER GOED IS AANGESCHROEFD

Monteer het apparaat op minstens 50 cm van de grond af en op minstens 5 cm van het plafond om onderhoud uit te kunnen voeren. (Afbeelding 6) Dit model kan ook op een steun / drievoet (los verkrijgbaar) worden geïnstalleerd, maar het moet beslist op een draagmuur worden bevestigd met de bovenste bevestigingsbeugel.

Controleer of de geïnstalleerde drievot geschikt is voor het model boiler en de betreffende diameter en of hij correct is gemonteerd en geïnstalleerd. We raden u aan een drievot te gebruiken die compatibel is met de producten die door deze fabrikant zijn ontworpen.

Advies

Gebruik het installatiepatroon dat op de verpakking van de boiler is gedrukt.

Advies

1) De elektrische waterverwarmer moet worden geïnstalleerd door een erkend vakman, volgens de regels van de kunst en conform de geldende normen en de voorschriften van onze technische handleidingen.

Het toestel moet normaal worden gebruikt en regelmatig worden onderhouden door een specialist.

Onder deze voorwaarden garanderen wij dat onze diensten - via onze distributeur of installateur - de stukken of het volledige apparaat gratis zullen vervangen indien een defect wordt vastgesteld. Uitgesloten zijn: de werkuren, de verzendingskosten, enige andere schadevergoeding of garantieverlenging. «De garantie begint te lopen vanaf de installatiedatum; de installatiefactuur geldt daarbij als bewijs. Bij gebrek aan bewijsstukken geldt als begindatum van de garantie de fabricagedatum vermeld op het typeplaatje van de waterverwarmer plus 3 maanden.»

Op de kuip van de elektrische waterverwarmers met een inhoud van 50 à 500 liter wordt een garantie van vijf jaar geboden; de garantieduur bedraagt drie jaar voor toestellen van 10, 15 of 30 liter evenals voor waterverwarmers met versnelde verwarming, gemengde modellen, C.V.-boilers.

De elektrische apparatuur en de demonteerbare onderdelen zijn twee jaar gewaarborgd.

Noot:

De fabrikant is in geen geval aansprakelijk voor kosten of schade te wijten aan een gebrekkige installatie (bijv. vorst, veiligheidsgroep niet verbonden met de waterafvoer, ontbreken van een opvangbak) of aan een slechte toegankelijkheid.

2) BEPERKINGEN

Vallen niet onder de garantie, defecten te wijten aan:

Abnormale omgevingsvoorwaarden:

.installatie in een ruimte die aan vorst of slechte weersomstandigheden blootstaat.

.voeding met regenwater, putwater of water met een uitzonderlijk agressieve samenstelling die afwijkt van de geldende nationale normen (bijv. DTU plomberie 60-1 voor Frankrijk, KB van 27.04.84 en ERRATA van 21.05.85 voor België).

.de garantie is beperkt tot het vervangen of herstellen van die toestellen en onderdelen waarvan wij de oorspronkelijke slechte werking erkend hebben. Indien nodig moet het onderdeel of het toestel naar een van onze fabrieken worden teruggestuurd, maar enkel na voorafgaand akkoord van onze technische diensten. De werkuren, verzendingskosten, verpakkingskosten en verplaatsing zijn ten laste van de gebruiker. Het vervangen of herstellen van een onderdeel van een toestel kan in geen geval aanleiding geven tot een eis tot schadevergoeding.

.overdruk (meer dan 7 bar).

.diverse schade veroorzaakt door een schok of val tijdens de behandeling na levering vanuit de fabriek.

.waterschade die had kunnen worden vermeden door een onmiddellijke herstelling van het warmwatertoestel. De garantie is enkel van toepassing op het warmwatertoestel en de onderdelen daarvan, met uitzondering van een deel of het geheel van de elektrische of hydraulische uitrusting van het toestel.

.hoge overspanningen in de elektrische voeding.

Een installatie die niet voldoet aan de voorschriften, de geldende nationale normen en de regels van de kunst, meer bepaald:

. ontbreken van of foutieve montage van een veiligheidsgroep.

. een veiligheidsgroep die niet conform de geldende nationale normen (bijv. NF, NVW, TÜV,...) werd gemonteerd of gebruik van een verouderde veiligheidsgroep op een nieuw geïnstalleerde waterverwarmer.

. wijziging van de afstelling van de veiligheidsgroep na verbreking van het loodje.

. abnormale corrosie wegens foutieve aansluiting van de waterleiding (rechtstreeks contact tussen koper en ijzer).

.verkeerde elektrische aansluiting, d.w.z. niet conform de geldende nationale installatienormen (bijv. NF - C 15100, RGIE,...), verkeerde aarding, kabel met een te kleine diameter, niet naleven van de voorgeschreven aansluitingsschema's, enz.

. onder spanning zetten van het toestel zonder het eerst met water te hebben gevuld (droge opwarming).

Slecht of onvoldoende onderhoud:

.abnormale kalkaanslag op de verwarmingselementen en veiligheidsonderdelen.

. het niet goed onderhouden van de veiligheidsgroep, met overdruk als gevolg (zie handleiding).

.mantel blootgesteld aan externe agressie.

.wijziging van de oorspronkelijke uitrusting zonder raadpleging van de constructeur of gebruik van reserve-onderdelen die niet door hem werden aanbevolen.

.toestel onvoldoende onderhouden, meer bepaald anode niet tijdig vervangen (zie par. V).

3) AANBEVELINGEN

Op plaatsen waar het water zeer veel kalk bevat heeft het gebruik van een waterverzachter geen invloed op de geldigheid van onze garantie, op voorwaarde dat de verzachter is afgesteld volgens de regels van de kunst en regelmatig wordt gecontroleerd en onderhouden. De resthardheid mag in ieder geval niet minder dan 15 F bedragen.

4) De bepalingen van deze garanticvoorwaarden doen geen afbreuk aan het recht dat de koper genict op grond van de wettelijke waarborg tegen fouten en verborgen gebreken die in elk geval van toepassing blijft volgens artikel 1641 en volgende van het Burgerlijk Wetboek.

5) GESCHILLEN

In geval van een geschil is enkel de Handelsrechtbank van Namen bevoegd.

TECHNISCHE DIENST

Gelieve voor alle technische vragen onze technische dienst te raadplegen :

EN FRANCE

Chaffoteaux sas Carrè Pleyel 5 Rue Pleyel 93521 SAINT DENIS CEDEX
