Producttype	Inbouw gaskookplaat
Merk	Electrolux
Model	KGS7566SX
Aantal branders	5
Soorten branders	Meerkroon, Snel, Halfsnel (x2), Hulpbrander
Afmetingen (B x D)	744 mm x 510 mm
Elektrische aansluiting	220-240 V ~ 50-60 Hz
Gasaansluiting	Aardgas G20/G25 20/25 mbar of LPG G30/G31 (afhankelijk van configuratie)
Totaal gasvermogen	11,65 kW (aardgas)
Energie-efficiëntie	57,3%
Ontsteking	Ingebouwde elektrische ontsteking (bougie)
Veiligheid	Thermokoppel, kinderveiligheid (aanbevolen inschakeling)
Oppervlaktemateriaal	Roestvrij staal
Reiniging	Zachte doek en mild reinigingsmiddel; geen stoomreiniger gebruiken
Onderhoud branders	Handmatige reiniging van ringen en deksels; niet in de vaatwasser wassen
Gasaansluiting	R 1/2"
Toestelcategorie	II2E+3+ (BE) / I2E (LU)
Reserveonderdelen	Injectoren, ringen, deksels, thermokoppel
Repareerbaarheid	Erkende klantendienst; gebruik van originele onderdelen aanbevolen
Compatibele landen	België (BE) en Luxemburg (LU)

Veelgestelde vragen - KGS7566SX ELECTROLUX

Hoe steek ik een brander aan?

Druk de knop in en draai hem naar links tot de maximale stand. Houd ongeveer 10 seconden ingedrukt om het thermokoppel te verwarmen. Laat los en stel de gasstroom bij.

Wat te doen als de brander niet ontsteekt?

Controleer of de kookplaat is aangesloten, of de zekering niet is gesprongen en of het deksel en de branderkroon correct zijn geplaatst. Als er geen vonk ontstaat, maak dan de ontstekingsbougie schoon.

Hoe maak ik de kookplaat schoon?

Gebruik een zachte, vochtige doek met een mild reinigingsmiddel. Gebruik nooit een stoomreiniger of schurende middelen. Verwijder de roosters en reinig ze met de hand.

Kan ik gietijzeren pannen gebruiken?

Nee, het wordt afgeraden om recipiënten van gietijzer, klei of aardewerk te gebruiken. Kies liever voor roestvrij staal of geëmailleerd materiaal.

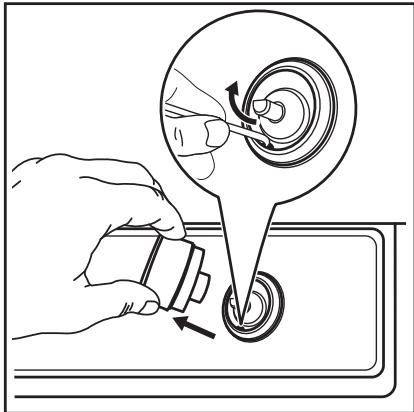

Hoe stel ik het minimale gasdebiet in?

Steek de brander aan, draai de knop naar de minimale stand, verwijder de knop en de afdichtring. Pas de stelschroef aan met een kleine schroevendraaier. Raadpleeg de tabel met diameters.

Welke soorten gas zijn compatibel?

Het apparaat wordt geleverd voor aardgas G20/G25 (20/25 mbar) en kan worden omgebouwd voor LPG G30/G31 (28-30/37 mbar) met geschikte injectoren.

Hoe installeer ik de kookplaat?

De installatie moet door een gekwalificeerde professional worden uitgevoerd. Houd rekening met de inbouwafmetingen, de gasaansluiting met een afsluitkraan en de elektrische aansluiting met aarding.

Wat te doen als de vlam uitgaat?

Draai de knop naar de uit-stand en wacht minstens 1 minuut voordat u opnieuw probeert aan te steken. Als het probleem aanhoudt, maak dan de branderkroon schoon en controleer het thermokoppel.

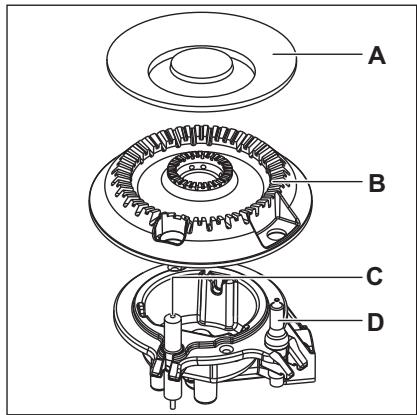

Hoe vervang ik de injectoren?

Demonteer de roosters, deksels en ringen. Gebruik een 7 mm sleutel om de oude injector te verwijderen en vervang deze door de juiste voor het nieuwe gas. Monteer in omgekeerde volgorde.

Waar vind ik het serienummer?

Het serienummer (PNC) en model staan op het typeplaatje aan de onderkant van de kookplaat.

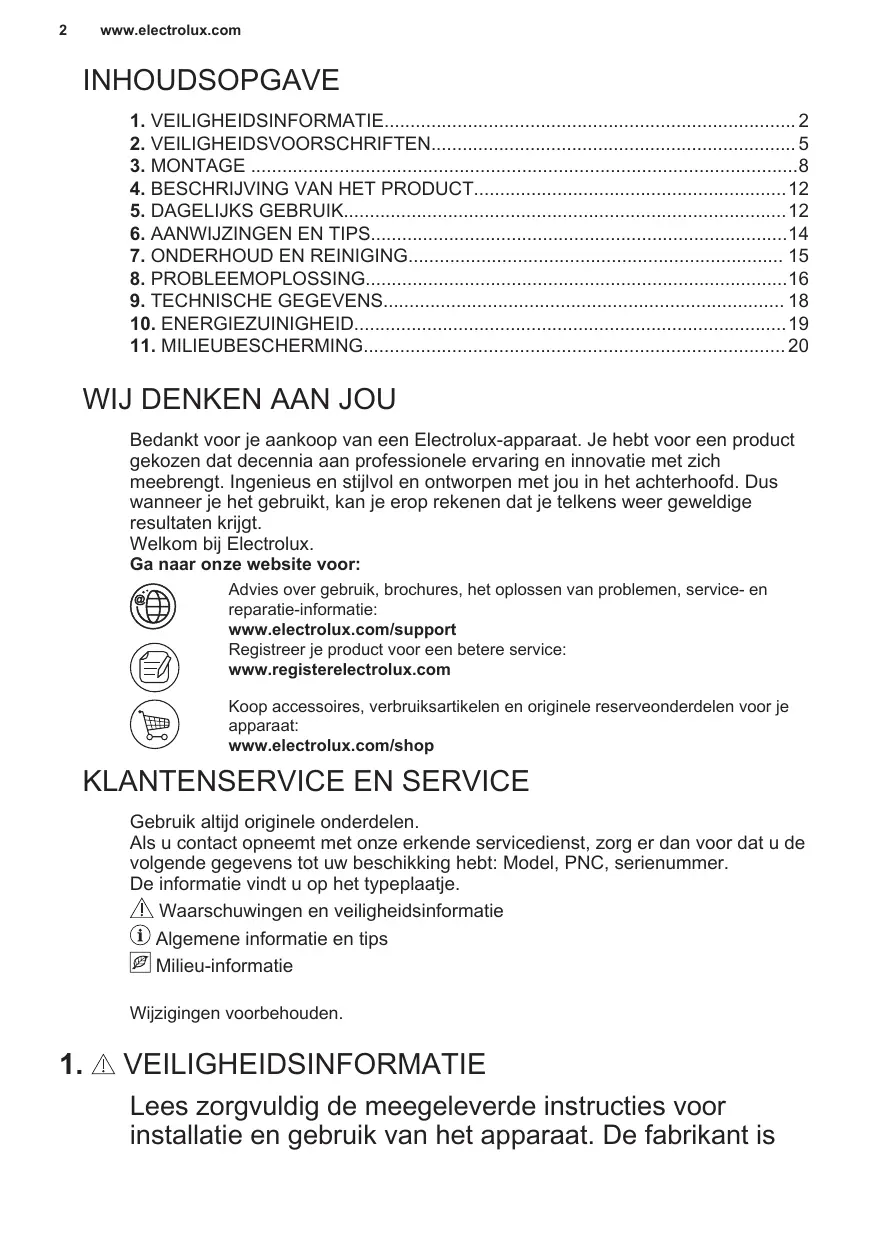

GEBRUIKSAANWIJZING KGS7566SX ELECTROLUX

Gebruiksaanwijzing 2

Bedankt voor je aankoop van een Electrolux-apparaat. Je hebt voor een product gekozen dat decennia aan professionele ervaring en innovatie met zich meebrengt. Ingenieus en stijlvol en ontworpen met jou in hetchterhoofd. Dus wanner je het gebruikt, kan je erop rekenen dat je telkenseer geweldige resultaten krijgt.

Welkom bij Electrolux.

Gaaaronzewebsitevoor:

Advies over gebruik, brochures, het oplossen van problemen, service- en reparatie-informatie:

www.electrolux.com/support

Registreer je product voor een betere service:

www.registerelectrolux.com

Koop accessoires, verbruiksartikelen en originele reserveonderdelen voor je apparaat:

www.electrolux.com/shop

KLANTENSERVICE EN SERVICE

Gebruik alkijd originele onderdelen.

Als u contact opneemt met unsere erkende servicedienst, zorg er dan voor dat u de volgende gegevens tot uw beschikking heb: Model, PNC, serialummer.

De informatatie vindt u op het typeplaatje.

Waarschuwingen en veiligheidsinformatie
① Algemene informatatie en tips
Milieu-informatie

Wijzigingen voorbehonden.

1. 4 VEILIGHEIDSINFORMATIE

Lees zorgvuldig de meegeleverde instructies voor installmentie en gebruik van het apparaat. De fabrikant is

niet verantwoordelijk voor verwondingen of schade die voortvloeit uit de onjuiste installmentie of het onjuiste gebruik. Bewaar de instructies.altijd op een veilige, toegankelijk plek voor toekomstig gebruik.

1.1 Veiligkeit van kinderen en kwetsbare Personen

• Dit apparaat kan worden gezruikt door kinderen van 8aar en ouder en door mensen met een beperktlichamelijk, zintuiglijk of verstandelijk vermogen of eengebrek aan ervaring en kennis, indien zij ondertoezicht staan of instructies hebben gekregen over hetveilig gezruiken van het apparaat en indien zij degevaren begrijpen. Kinderenjonger dan 8aar enpersonen met zware en complexe beperkingen dienenaltijd uit de buurt van het apparaat te wordengehouden, tenzij ze voortdurend onder toezicht staan.
• Houd/toezicht op kinderen, om te voorkomen dat zich gaan spelen met het apparaat.
• Houd alle verpakking uit de buurt van kinderen en gooi het op passende wijze weg.
  WAARSCHUWING: Het apparaat en de toegankelijkke onderdelen ervan worden heetijdens het gebruik. Houd kinderen en huisdieren uit de buurt van het apparaatijdens het gebruik en bij het afkoelen.
• Als het apparaat is voorzien van een kinderslot, dient dit te worden geactiveerd.
• Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaatuitvoeren.

• Dit apparaat is uitsluitend bestemd om mee te koken.
• Dit apparaat is bedoeld voor huishoudelijk gebruik in een binnenomgeving.
• Dit apparaat kan worden gezruikt in cantoren, hotelkamers, bed & breakfast-kamers, boerderijgastenhuizen en andere soortgelijke

accommodations waar dergelijk gebruik Niet hoger is dan (gemiddeld) huishoudelijk gebruik.

WAARSCHUWING: Het apparaat en de toegankelijkere onderdelen ervan worden heetijdens het gebruik. Udient te voorkomen de verwarmingselementen aan te raken.
WAARSCHUWING: Onbewaakt koken op een kookplaat met vet of olie kan gevaarlijk zijn en tot brand leiden.
- Gebruik nooit water om het kookvuur te blussen. Schakel het apparaat uit en bedek de vlammen met bijv. een blusdeken of deksel.
WAARSCHUWING: Het apparaat mag nicht van stroom worden voorzien door een extern schakelapparaat, zoals een tijdklok, of aangesloten worden op een circuit dat door het elektriciteitsbedrijf regelmatig aan en uit worden geschakeld.
- LET OP: Het kookproces要去 bewaakt worden. Een kort kookproces要去 voortdurend bewaakt worden.
WAARSCHUWING: Brandgevaar: Bewaar geen voorwerpen op de kookoppervlakken.
- Metalen voorwerpen, zoals messen, vorken, lepels en deksels mogen Niet op het oppervlak van de kookplaat worden geplaatst, aangezien ze heet hunnen worden.
- Gebruik het apparaat Niet voordat u het in de ingebouwde constructie installeert.
- Gebruik geen stoomreiniger om het apparaat schoon te make.
- Indien het netsnoer beschadigd is,要去 het worden verrangen door de fabrikant, een erkende service of vergelijkbaar gekwalificeerde Personen om gevaar te voorkomen.
- Als het apparaatrechtstreeks op de stroomvoorziening worden aangesloten, is er een alpolige isolatieschakelaar met een contactopening nodig op alle polen. De volledige ontkoppeling, in overeenstemming met de voorwaarden die gespecifieerd zich in overspanningscategorie III,要去

worden gegarandeerd. De aardkabel is hiervanuitgesloten.

• Let er bij het leiden van de stroomkabel op dat de kabel Nietrechtstreeks in contact komt (bijvoorbeeld met behulp van isolatiehuls) met onderdelen die temperaturen van meer dan 50^ boven kamertemperatuur können bereiken.
  WAARSCHUWING: Gebruik alleen kookplaatbeschemmers die door de fabrikant van het kookapparaat zijn ontworpen of door de fabrikant van het apparaat in de gebruiksinstrumenties als geschikt� aangegeven of kookplaatbeschemmers die in het apparaat� geintegreerd. Het gebruik van ongeschikte kookplaatbeschemmers kan ongelukken veroorzaken.

2. VEILIGHEIDSVOORSCHRIFTEN

Dit apparatus is geschikt voor de

volgende markten: BE LU

2.1 Installeren

WAARSCHUWING!

Alleen een erkende installatietechnicus mag dit apparaat installereren.

WAARSCHUWING!

Gevaar voor letsel of schade aan het apparaat.

• Verwijder alle verpakkingsmaterialen.
• Installee en gebruik geen beschadigd apparatus.
• Volg de installment-instructies die zich meegeleverd met het apparatus.
• Houd de minimumafstand maar andere apparaten en units in氨酸.
• Pas altijd op bij verplaatsing van het apparaat, want het is zwaar. Gebruik altijd veiligheidshandschoenen en gesloten schoeisel.
• Dicht de oppervlakken af met kit om te voorkomen dat ze gaan opzetten door vocht.

• Bescherm de bodem van het apparaat gegen stoom en vocht.

• Installer het apparaat Niet naast een deur of onder een raam. Dit voorkomt dat heet kookgerei van het apparaat valt als de deur of het raam worden geopend.

• Als het apparaat geinstalleerd is boven lades zorg er dan voor dat de ruimte+tussen de onderkant van het apparaat en de bovenste lade voldoende is voor luchtcirculatie.
• De onderkant van het apparaat kan heet worden. Installee een onbrandbaar scheidingspaneel onder het apparaat om te voorkomen dat de onderkant kan worden aangeraakt.

2.2 Elektrische aansluiting

WAARSCHUWING!

Gevaar voor brand en elektrische schokken.

• Alle elektrische aansluitingen要去en worden uitgevoerd door een gekwalificeerde elektricien.
• Dit apparaat moet worden aangesloten op een geaard stopcontact.
• Verzeker gezelf ervan dat de stekkeruit het stopcontact is getrokken,

voordat je welke werkzaamheden dan ook uitvoert.

Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met elektrische vermogen van de netstroom.
- Controller of het apparaat correct geinstalleerd is. Losse en onjuiste stroomkabels of stekkers (indien van toepassing) hunnen ertoe leiden dat de contactklem te heet worden.
- Gebruik het juiste netsnoer.
Zorg dat de stroomkabel Niet verstrikt raakt.
- Controller of er een aardlekschakelaar is geinstalleerd.
- Gebruik de trekontlastingsklem op de kabel.
Zorg ervoor dat de stroomkabel of stekker (indien van toepassing) het hete apparaat of heet kookgerei Niet aanraakt als je het apparaat op een nabijgelegen contactdoos aansluit.
- Gebruik geen adapters met meerdere stekkers en verlangkabels.
Zorg ervoor dat je de stekker (indien van toepassing) of het netsnoer nicht beschadigt. Neem contact op met ons erkende servicecentrum of een elektricien om een beschadigde stroomkabel te verrangen.
- De schokbescherming van delen onder stroom en geisoleerde delen moet op zo'n manier worden bevestigd dat het Niet zonder gereedschap kan worden verplaatst.
- Steek de stekker pas in het stopcontact als de installmentie is voltooid. Zorg ervoor dat het netsnoor na installmentie bereikbaar is.
- Als het stopcontact los zit, mag u de stekker Niet in het stopcontact steken.
- Trek nicht aan het netsnoer om het apparaat los te koppelen. Trek.altijd aan de stekker.
- Gebruik enkel correcte isolatievoorzieningen: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactgevers.
- De elektrische installmentie要去 een isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat要去 een

contactopening hebben met een minimale breedte van 3mm

2.3 Gasaansluiting

LET OP!

Bij gebruik van een gasfles要去 je deze aktijd op eenvlak horizontally oppervlak houden (met de gasklepbovenaan).

• Alle gasaansluitingen要去en door een gediplomeerd elektromonteur worden gemaatk.
• Controller vór de installmente of deplaatselijke distributieomstandigheden (gassoort en -druk) en de afstelling van het apparaat met elkaar te combineren+zijn.
  Zorg ervoor dat er koude luchtcirculatie in het apparaat aanwezig is.
  Op het typeplaatje staat informatatie over de gastoevoer.
• Dit apparaat mag nicht aangesloten worden op een inrichting dat producten afvoert voor verbranding. Sluit het apparaat aan volgens de geldende installmenteregels. Volg de vereisten voor voldoende ventilatie.

2.4 Gebruk

WAARSCHUWING!

Gevaar voor letsel, brandwonden of elektrische schokken.

LET OP!

Het gebruik van een gaskooktoestel resulteert in de productie van warmte, vocht en

verbrandingsproducten in de ruimte waarin het apparaat worden geinstalleerd. Zorg ervoor dat de keuken goed geventileerd is, vooral wanner het apparaat in gebruik is.

Langdurig intensief gebruik van het apparaat kan extra ventilatie vereisen. Dit is bijvoorbeeld het verhogen van mechanische ventilatie waar aanwezig, extra ventilatie om de verbrandingsproducten veilig te verwijderenaar buitenlucht (externe lucht), terwijl het ook ruimtelucht ververst met extra ventilatie. Raadpleeg een bevoegde persoon voordat je de extra ventilatie installeert.

• De specificatie van dit apparaat nicht wijzigen.
• Verwijder voorafgaand aan het eerste gebruik alle verpakkingsmaterialen, etiketten en beschermfolie (indien van toepassing).
  Zorg ervoor dat de ventilatieopengen Niet geblokkeerd worden.
• Laat het apparaatijdens de werkking Niet onbeheerd anschter.
  Zet de kookzone op "uit" na ieder gebruik.
• Plaats geen bestek of deksels van steelpannen op de kookzones. Ze können heet worden.
• Gebruik het apparaat Niet met natte handen of als het contact maakt met water.
• Gebruik het apparaat Niet als werkblad of als opslagoppervlak.
• Als u voedsel in hete olie plaatst, kan het spatten.

WAARSCHUWING!

Risico op brand en explosie

• Wanner ze verwarmd worden,** können vetten en oliën ontvlambare dampen afgeven. Houd vlammen of verwarmde voorwerpen UIT de buurt van vetten en oliën als u ermee koot.
• De dampen die erg hete olie vrijkomen, können spontane ontbranding veroorzaken.
• Gebruekte olie die voedselresten kan bevatten, kan brand veroorzaken bij een lagere temperatuur dan olie die voor de eerste keer worden gebruikt.
• Plaats geen ontvlambare producten of artikelen die vochtig zijn met ontvlambare producten in, bij of op het apparaat.

WAARSCHUWING!

Risico op schade aan het apparaat.

• Laat geen heet kookgerei op het bedieningspaneel staan.
  Laat kookgerei niedroogkoken.
  Zorg ervoor dat je geen voorwerpen of kookgerei op het apparaat LAST vallen. Het oppervlak kan beschadigd raken.
• Laat nooit een brander aan met leeg kookgerei of zonder kookgerei.
• Leg geen aluminiumfolie op het apparaat.
• Gebruik alleen stabel kookgerei met een juiste vorm en diameter die groter is dan de afmetingen van de branders.
  Zorg ervoor dat het kookgerei in het midden van de branders staat.
• Gebruik geen große pannen die de randen van het apparatus overtenschrijden. Dit kan het apparatus beschadigen.
• Controller of de vlam Niet dooft als je de knop snel van de maximale stand maar de minimale stand draait.
• Gebruik alleen de accessoires die bij het apparaat zijn geleverd.
• Plaats geen vlamverdeler op de brander.
  Zorg dat geen zure vloeistoffen, zoals azijn, citroensap of kalkaanslagverwijderaar, de kookplaat aanraken. Dit kan matte plekkenveroorzaken.
  Verkleuring van het email of roestvrij staal is Niet van invloed op de werkig van het apparatus.

2.5 Onderhoud en reiniging

WAARSCHUWING!

Verwijder de toetsen, knuppen of pakkingen nicht van het bedieningspaneel. Er kan water in het apparaat komen en schadeveroorzaken.

• Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achechteruitgaat.
  Schakel het apparaat uit en LAST het afkoelen voordat u het schoonmaakt.

• Gebruik geen waterstralen en stoom om het apparaat te reinigen.
  Maak het apparaat schoon met een vochtige zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.

• De branders nicht in de afwasa automaat reinigen.

2.6 Service

• Neem contact op met de erkende servicedienst voor reparatie van het apparaat. Gebruik alleen originele reserveonderdelen.

2.7 Verwijdering

WAARSCHUWING!

Gevaar voor letsel of verstikking.

• Neem contact op met uwplaatselijke overheid voor informatie over het afvoeren van het apparatus.
  Haal de stekker uit het stopcontact.
• Snijd het netsnoer vlak bij het apparaat af en gooi het weg.
  Maak de externe gasleidingen plat.

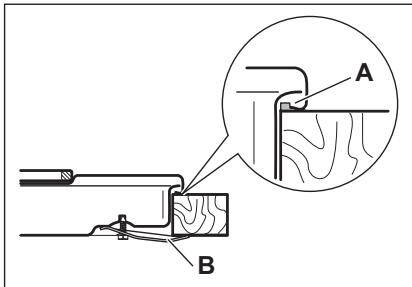

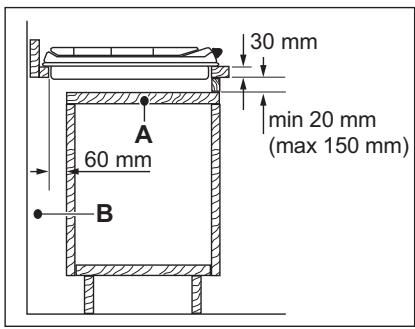

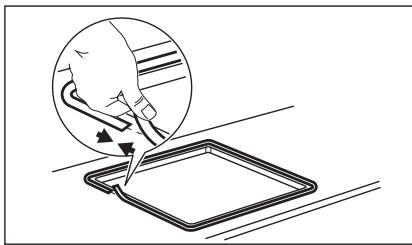

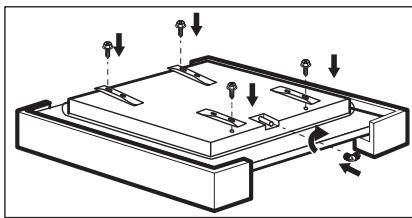

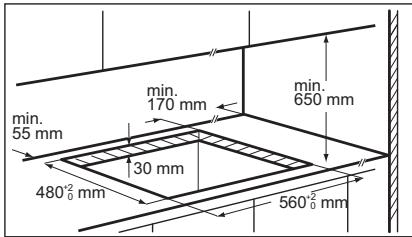

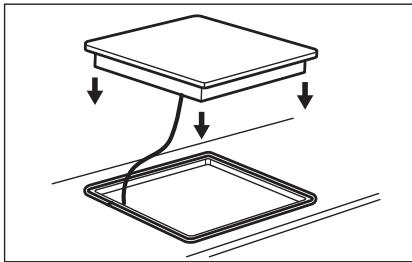

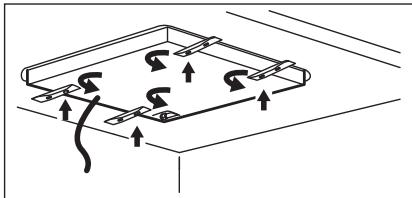

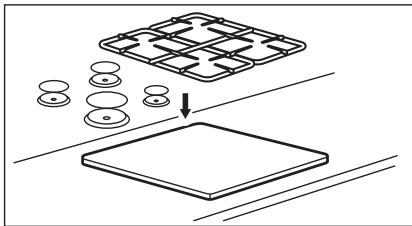

3. MONTAGE

WAARSCHUWING!

Raadpleeg de hoofdstukken
Veiligheid.

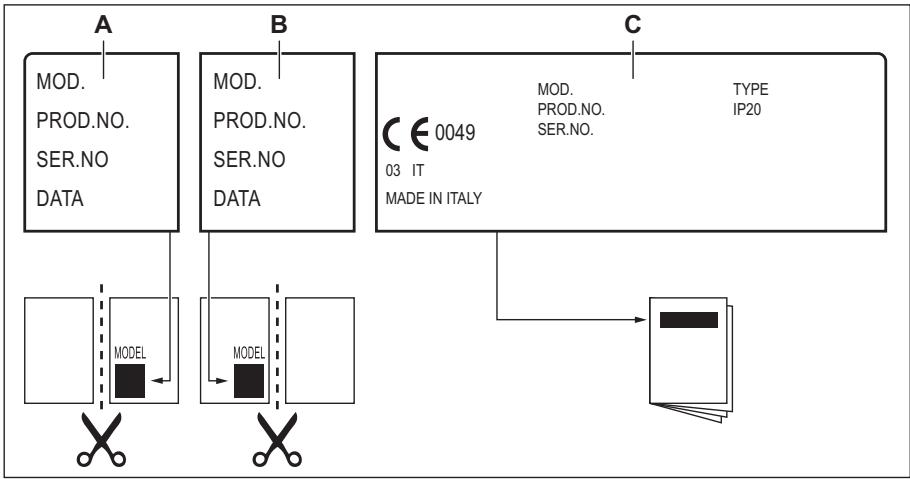

3.1 Voor montage

Voordat u de kookplaat installeert, dient u de onderstaande informatie van het typeplaatje te noteren. Het typeplaatje bevindt zich onderop de kookplaat.

Model

Productnummer

(PNC)

Serienummer

3.2 Gasaansluiting

WAARSCHUWING!

De volgende instructies over montage, aansluiting en onderhoud要去en door gekwalificeceerd personeel in overeenstemming met de geldende normen en voorschriften worden uitgevoerd.

Het is noodzakelijk dat de aansluiting op de gasleiding worden UITgevoerd door

middel van een AGB-kraan. Kies vaste aansluitingen of gebruik een flexibele leiding van AGB (roestvrij staal) conform de geldende voorschriften (NBN D 51.003). Als u flexibele metalen ledingen gebruikt, zorg er dan voor dat deze Niet in aanraking komen met bewegende onderdelen en dat deze Niet bekneld raken. Wees ook voorzichtig met hetplaatsen van de kookplaat met een oven.

Controleer of de
gastoevoerdruk van het
apparaat voldoet aan de
aanbevolen waarden. De
verstelbare aansluiting worden
op de uittbreidingsbrug
bevestigd met behulp van
een moer G 1/2". Alle
onderdelen in de afbeeling
zijn al in de fabriek
gemonteerd. Voordat het
apparaat de fabriek verlaat,
is het getest om u de beste
resultaten te gehen.

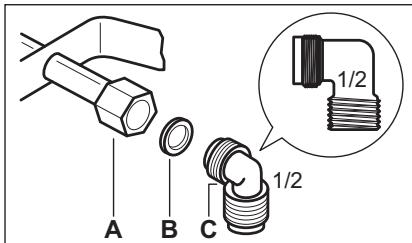

A. Uiteinde van as met moer
B. Vulring meegeleverd met het apparaat
C. Kniekoppeling meegeleverd met het apparatus

Vloeibaar gas (alleen voor Belgie)

Gebruik de houder voor de rubber vloeijaar gasslang. Gebruik algijd de pakking. Ga verwolgens verder met de gasaansluiting.

De flexibele leiding is voorbereid op gebruik als:

• deque kan nicht warmer worden dan kamertemperatuur, hoger dan 30^ ;
• deze is nicht länger dan 1500 ~mm ;
• deque geen affklemmingen vertoont;
• doit welt met trek- of torsiekrachten;
• deque nicht in aanraking kommt met scherpe randen of hoeken;
• deutsche eenvoudig kan worden onderzocht om te verzekeren dat deze in orde is.

De contrôle voor behoud van de flexibele leiding bestaat uit het controleren of:

• deze geen barsten, sneden, sporen van verbranden op de twee uiteinden en over de volledige lenghte vertoont;
• het materiaal Niet verhard is, maar de correcte elasticieit vertoont;
• de bevestigingsklemmen nicht verroest受到影响;
• de levensduur nicht verlopen is.

Als er een of meer defecten zichtaarRCT, mag de leiding nicht wordengerepareerd, maar moet deze wordenervangen.

WAARSCHUWING!

Controleer na montage of de
afdichting van elke
leidingaansluiting correct is.
Gebruik een zeepoplossing,
geen vlam!

3.3 Vervanging spuitmonden (alleen voor Belgie)

1. Verwijder de pannendrager.
2. Verwijder de branderkappen en - kronen.
3. Verwijder met een dopsleutel 7 de hoofdsproeiers, en verrang ze door de sproeiers die vereist zichoor het type gas dat u gebruikt (zie de tabel in het hoofdstuk 'Technische gegevens').
4. Zet de onderdelen in omgekeerde volgorde terug.
5. Vervang het typeplaatje (naast de gastoevoerleiding) door het plaatje voor het neue type gastoevoer. U(Int)kunt het plaatje vinden in het zakje dat bij het apparaat geleverd is.

Als de toevoergasdruk aanpasbaar is of verschilt van de vereiste druk, moet u een geschikte drukregelaar op de gastoevoerleiding monteren.

3.4 Aanpassing van het minimale niveau (alleen voor Belgie)

Het minimumniveau van de branders afstellen:

1. Steek de brander aan.
2. Draai de knop maar de minimale stand.

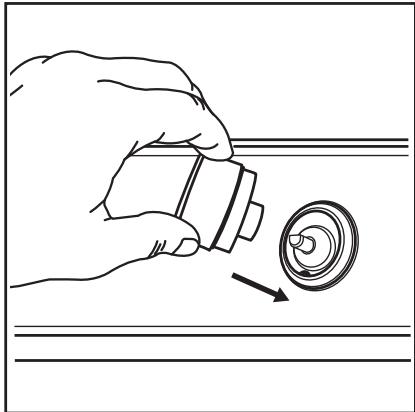

3. Verwijder de knop en de pakking.

WAARSCHUWING!

Let op dat u de pakking nicht beschadigt. Gebruik geen scherp gereedschap om die te verwijderen.

1. Pas de stand van de bypass-schroef aan met een smalle schroevendraier (A).

1. Als u overstapt:

van aardgas G20/G25 20/25 mbar op vloeibaar gas, draai de instelschroef dan helemaal vast.
- van vloeibaar gas op aardgas G20/G25 20/25 mbar, draai de bypass-schroef dan ongeveer 1/4 draai los (1/2 draai bij een multikronenbrander).

1. Hermonteer de pakking en de knop.

WAARSCHUWING!

Zorg ervoor dat u de pakking precies in de oorspronkelijke positie plaatst.

WAARSCHUWING!

Zorg dat de vlam Niet uit gaat als u de knop snel van de maximale stand maar de minimale stand draait.

3.5 Elektrische aansluiting

Zorg er voor dat het aangegeven voltage en het type stroom op het typeplaatje overeenkomen met het

voltage en stroomtype van uw lokale stroomleverancier.

• Dit apparaat worden geleverd met een netsnoor. Dit要去en voorzien van een geschikte stekker, die geschikt is voor de belasting die vermeld is op het identificatieplaatje. Zorg dat u de stekker in een goed stopcontact steekt.
• Gebruik.altijd eenjuist geinstalleerd schokbestendigstopcontact.
  Zorg ervoor dat het netsnoer na installmentie bereikbaar is.
  Trek Niet aan het netsnoer om het apparaat los te koppelen. Trek.altijd aan de stekker.
• Er is brandgevaar als het apparaat verbinding maakt met een verlengkabel, een adapter of een meervoudige aansluiting. Zorg ervoor dat de aarde-aansluiting overeenkomt met de normen en regelgeving.
• Laat de stroomkabel nicht warmer worden dan 90^ C.

3.6 Aansluitkabel

Gebruik om de aansluitkabel te verwangen alleen de speciale kabel of een gelijkoortig type. Het kabeltype is: H03V2V2-F T90.

Zorg ervoor dat de doorsnede van het snoer geschikt is voor het voltage en de bedrijftstemperatuur. De geel/groene aarddraad要去 onceveer 2 cm longer় dan de bruine (of zwarte) fasedraad.

1. Sluit de groen/gele (aarde) draad aan op de eindhoven gemarkeerd met de letter 'E' of het aardesymbol , of groen/geel gekleurd.

2. Sluit de blauwe (nul) draad aan op de eindklem gemarkeerd met de letter 'N', of blauw gekleurd.

3. Sluit de bruine (onder spanning staande) draad aan op de eindhoven gemarkeerd met de letter 'L'. Deze要去 algjrd worden aangesloten op de networkfase.

3.7 Montage

1.

2.

3.

4.

5.

6.

7.

A. Meegeleverde afdichting
B. Meegeleverde beugel

8.

LET OP!

Monteer het apparaat alleen op een werkblad met een plat oppervlak.

3.8 Mogelijkheden voor inbouw

Het paneel geinstalleerd onder de kookplaat要去envoudig te verwijderen zich en eenvoudig toegang bieden indien technische hulp nodig is.

Keukenmeubel met

A. Verwijderbaar paneel
B. Ruimte voor aansluitingen

Keukenmeubel met oven

Om veiligheidsredenen en om een gemakkelijke verwijdering van de oven uit het meubel möglich te make, moeten de elektrische aansluitingen van de kookplaat en de oven afzonderlijk geinstalleerd worden.

4. BESCHRIJVING VAN HET PRODUCT

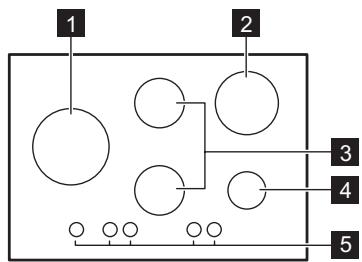

4.1 Indeling kookplaat

Multibrander
2 Snelle brander
3 Normale brander
4 Sudderbrander
5 Bedieningsknoppen

4.2 Bedieningsknop

Symbool	Beschrijving
●	geen gastroevoer / uit-stand

Symbool	Beschrijving
♂	ontstekingsstand / maxi- male gasteovoer
	minimale gasteovoer

5. DAGELIJKS GEBRUIK

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

5.1 Branderoverzicht

A. Branderkap
B. Branderkroon
C. Ontstekingsbougie
D. Thermokoppel

5.2 De brander ontsteken

Ontvlam de brander altijd voor u het kookgerei erop plaatst.

WAARSCHUWING!

Ga voorzichtig te werk bij het gebruik van branders (open vuur) in de keuken. De fabrikant kan nicht aansprakelijk gesteld worden in geval van onjuist gebruik van de vlam.

1. Druk de bedieningsknop—helemaal in en draai de knop linksom maar de maximale gastoevoerstand (6).
2. Houd de bedieningsknop onceveer 10 seconden ingedrukt. Het thermokoppel kan dan opwarmen. Als u dat nicht doet, worden de gastoevoer onderbroken.
3. Stel de vlam af zodradezeregegelmatig brandt.

Als de brander na enkele pogingen Niet aan gaat, controller dan of de kroon en de deksel goed op hun plaats zitten.

WAARSCHUWING!

Houd de bedieningsknop
niet langer dan 15 seconden
ingedrukt. Als de brander na
15 seconden nog nicht
brandt, de bedieningsknop
loslaten en minstens 1
minuut wachten voordat u
opnieuw probeert de vlam te
ontsteken.

LET OP!

Bij afwezigheid van elektrische stroom kunt u de brander ontsteken zonder elektrische inrichting. Breng in dat geval een vlam in de buurt van de brander, draai de regelknop gegen de wijzers van de klok in maar de maximale gastroevoerstand en druk deze in. Houd de regelknop gedurende 10 seconden of korter ingedrukt om het thermokoppel op te latent warmen.

Draai als de brander per ongeluk uit gaat de bedieningsknop maar de uit stand en probeer na minimaal 1 minut de brander waar aan te steken.

De vonkontsteking kan automatisch starten wanner u de stekker in het stopcontact steekt, na de installmentie of na een stroomonderbreking. Dat is normal.

De kookplaat is voorzien van progressieve gaskleppen. Hiermee(Int u de vlam nauwkeuriger reguleren.

6. AANWIJZINGEN EN TIPS

WAARSCHUWING!

Raadpleeg de hoofdstukken
Veiligheid.

6.1 Pannen

LET OP!

Gebruik geen gietijzeren
pannen, aardewerk,
grillaccessoires of grillplaten.
Het roestvrij staal kan
worden aangetast als dit te
veel worden verwarmd.

WAARSCHUWING!

Plaats één pan nicht op twee branders.

WAARSCHUWING!

Zet geen instabiele of beschadigde pannen op de brander, om morsen en letsel te voorkomen.

LET OP!

Zorg dat de bodems van de pannen nicht dicht bij de bedieningsknop staan, anders worden de bedieningsknop heet.

LET OP!

Zorg ervoor dat de handgrepen van pannen zich Niet boven de voorrand van de kookplaat bevinden.

5.3 De brander uitschakelen

Om de vlam te doven, de knop waar de off-positie draaien

WAARSCHUWING!

Draai de vlam.altijd lager of schakel hem uit voordat u de pan van de brander haalt

LET OP!

Zorg dat de potten zich in het midden van de brander bevinden, voor een maximum aan stabiliteit en lager gasverbruik.

6.2 Diameters van kookgerei

LET OP!

Gebruik kookgerei met diameters geschikt voor de grootte van de branders.

Brander	Diameter van kookgerei (mm)
Meervoudige kroon	180 - 280
Snel	180 - 260
Semi-snel (voor)	120 - 180
Semi-snel (achter)	120 - 240
Sudderbrander	80 - 180

7. ONDERHOUD EN REINIGING

WAARSCHUWING!

Raadpleeg de hoofdstukken
Veiligheid.

7.1 Algemene informatatie

Maak de kookplaat na ieder gebruik schoon.
- Gebruik alkijd kookgerei met een schone bodem.
- Krassen of donkere vlekken op de oppervlakte hebben geen invloed op de werkking van de kookplaat.
- Gebruik een specifiek schoonmaakmiddel voor het oppervlak van de kookplaat.

Roestvrij staal

Was de onderdelen van roestvrij staal af met water en droog ze cervolgens met een zachte doeck.
- Laat aangebrande etensresten, vet en hardnekkige vlekken voordat u deze reinigt eenaar minuten weken in eenkleine hoeveelheid mild Reinigingsmiddel.
- Gebruik schoonmaakproducten die special aan zin ontwikkeld voor de reiniging van roestvrij staal ter bescherming van het oppervlak.
- Gebruik geen schoonmaakproducten die bijtende chemicalien bevatten, zoals chloor. Reinig het oppervlak ook Niet met ontsmettene middelen, vlekken- of roestverwijderaars en reinigingsmethoden waar bij het product moet worden ondergedompeld.

7.2 Pandragers

De pandragers zich nicht vaatwasserbestendig. Deze要去en met de hand worden afgewassen.

1. Verwijder de pandragers om de kookplaat gemakkelijk te reinigen.

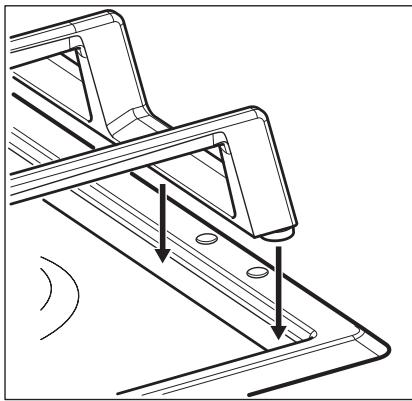

Wees voorzichtig bij het terugzetten van de pandragers om te voorkomen dat de kookplaat beschadigd raakt.

1. De emaillelaag kan soms ruwe randen hebben, dus wees voorzichtig bij het met de hand afwassen en afdrogen van de pandragers. Verwijder hardnekkige vlekken indien nodig met een pastareiniger.

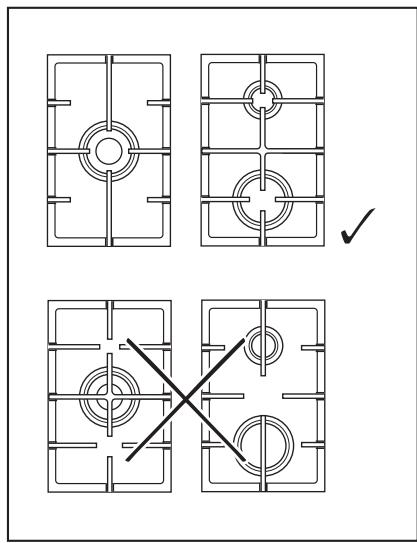

2. Zorg er na het reinigen van de pandragers voor dat deze op de juisteplaats zijn teruggezet.
3. Omervoortzorgendatdebrander goedwerkt,zorgtuervoordatde armen van de pandragers+zijn uitgelijnd met het midden van de brander.

7.3 De kookplaat schoonmaken

• Verwijder direct: gesmolten kunststof, plastic folie, suiker en suikerhoudend voedsel, anders kan dit schade aan de kookplaat veroorzaken. Doe voorzichtig om brandwonden te voorkomen.
• Verwijder nadat de kookplaat voldoende is afgekoeld: kalk- en waterkringen, vetspatten en metaalachtig glanzende

verkleuringen. Reinig de kookplaat met een vochtige doek en een beetje nicht-schurend reinigingsmiddel. Droog de kookplaat na reiniging af met een zachte doek.
- Was de geëmailleerde delen, deksels en kronen met een warm sopje en LAST ZE GOED drogen alvorens ze terug te plaatsen.

7.4 Reinigen van de ontstekingsknop

Dit onderdeel is uitergerust met een keramische ontstekingsbougie met een metalen elektrode. Reinig deze onderdelen alttijd grondig, om moeilijkheden bij het aansteken te voorkomen, en controllerer of de branderkroonopeningen Niet verstopt zich.

7.5 Periodiek onderhoud

Raadpleeg regelmatig uw lokale serviceafdeling, om de staat van de gastoevoerleiding en de drukregelaar (indien gemonteerd) te controleren.

Raadpleeg de hoofdstukken

Veiligheid.

8.1 Wat moet ik doe n als ...

Storing	Mogelijk oorzaak	oplossing
Er is geen vonk als de vonkontsteking worden ge-activeerd.	De kookplaat is Niet aan-gesloten op een stopcontact of is Niet goed gein-stalleerd.	Controler of de kookplaat goed is aangesloten op hetlichtnet.
	De zekering is doorgesa-gen.	Controler of de zekering de oorzaak van de storing is. Als de zekeringen koer op koer doorslaan, neemtu contact op met een er-kende installmenter.
	De branderdeksel en kroon zitten Niet goed op hunplaats.	Plaats de branderdeksel en de kroon op juiste wijze.
De vlam gaat meteen na de ontsteking UIT.	Het thermokoppel is Niet voldoende opgewärmd.	Na het ontsteken van de vlam, de knop circa 10 sec. ingedrukt honden.
De vlamring is ongelijk.	De branderkroon is ver-stopt met etensresten.	Controler of de hoofdin-spuiter Niet verstopt is en of de branderkroon schoon is.

8.2 Als u het probleem nicht kunt oplossen...

Als u zich selbst het probleem(Int)kunt verhelpen, neem dan contact op met uw verkoper of de serviceafdeling. Zie voor deze gegevens het typeplaatje. Verzeker u ervan dat u de kookplaat correct gebruikt heeft. Bij onjuist gebruik van het apparaat worden het bezoek van de onderhoudstechnicus van de

klantenservice of de vakhandelaar in rekening gebracht, zichsijdens de garantieperiode. De instructies over het service center en de garantiebepalingen vindt u in het garantieboekje.

8.3 Labels meegeleverd in de zak met accessoires

Bevestig de stickers Zoals hieronder weergegeven:

A. Plak het op de garantiekaart en verstuur dit deel (indien van toepassing).
B. Plak het op de garantiekaart en bewaar dit deel (indien van toepassing).

C. Plak het op het instructieboekje.

9.1 Afmetingen kookplaat

Breedte	744 mm
Diepte	510 mm

9.4 Gasbranders voor AARDGAS G20/G25 20/25 mbar (BE) - G20 20 mbar (LU)

BRANDER	NORMAAL VERMO-GEN kW	MINIMUM VERMO-GEN kW	INSPUITMARKE-RING
Multikroon	4,0	1,4	146
Snelle brander	2,95	0,75	119°
Medium brander	1,85	0,6	92
Sudderbrander	1,0	0,33	70

9.5 Gasbranders voor LPG G30/G31 28-30/37 mbar (alleen voor BE)

BRANDER	NORMAAL VERMO- GEN kW	MINIMAAL VERMO- GEN kW	INSPUIT- MARKE- RING	NOMINALE GASSTROOM g/h
				G30 28-30 mbar	G31 37 mbar
Multikroon	3,55	1,4	095	258	254
Snelle bran- der	2.8	0,95	86	204	200
Medium brander	2,0	0,6	71	145	143
Sudder- brander	1,0	0,33	50	73	71

10. ENERGIEZUINIGHEID

10.1 Productinformatie volgens EU-richtlijn 66/2014

Modelidentificatie		KGS7566SX
Type kooktoestel		Ingebouwde kookplaat
Aantal gasbranders		5
Energiezuinigheid per gasbran- der (EE gas burner)	Middenachter - Semi-snel	58,7%
	Rechtsachter - Snel	59,1%
	Linksmidden - Multikroonbran- der	52,3%
	Middenvoor - Semi-snel	59,2%
	Rechtsvoor - Sudder	niet van toepas- sing
Energiezuinigheid voor de gas- kookplaat (EE gas hob)		57.3%

EN 30-2-1: Huishoudelijkke kookapparaten op gas - deel 2-1 : Energieverbruik - Algemeen

10.2 Energie besparen

Zorg er voor gebruik voor dat de branders en pansteunen goed worden geplaatst.
- Gebruiken alleen kookgerei met een bodem diameter die geschikt is voor de afmeting van de plaat.
Zet de pan in het midden van de brander.
Warm alleen de hoeveelheid water op die u nodig heeft.
- Doe indien möglich als任何时候 een deksel op de pan.

• Wanner de vloeistof begint te koken, draait u de vlam omlaag, totdat de vloeistof zachtjes pruttelt.
• Gebruik indien möglich een hogedrukpan. Zie de gebruikshandleiding van de hogedrukpan.

11. MILIEUBESCHERMING

Recycler de materialen met het

symbol Gooi de verpakking in een geschichte afvalcontainer om het te recycleren. Bescherm het milieu en de volksgezondheid en recycler op een correcte manier het afval van elektrische en elektronische apparaten. Gooi

apparaten gemickeerd met het symbol

niet weg met het huishoudelijk afval. Breng het productaar het milieustation bij u in de buurt of neem contact op met de gemeente.

Electrolux Appliances AB - Contact Address: Al. Powstańczy Śląsckich 26, 30-570 Kraków, Poland

TABLE DES MATIÈRES

1. INFORMATIONS DE SECURITE 21
2. CONSIGNES DE SECURITE 24
3. INSTALLATION 27
   4.DESCRIPTION DE L'APPAREIL 32
4. UTILISATION QUOTIDIENNE 32
5. CONSEILS 33
6. ENTRETIEN ET NETTOYAGE 34
   8.DEPANNAGE 36
   9.CARACTERISTIQUES TECHNIQUES 37
7. RENDEMENT ÉNERGÉTIQUE 39
8. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT 39

NOUS PENSES À VOUS
