GEBRUIKSAANWIJZING UF NF 274 E X742C VALBERG
Dit product wordt gegarandeerd voor een periode van 2 jaar vanaf de aankoopdatum*, voor elke storing die het gevolg is van een fabricagefout of het materiaal. Gebreken of schade door slechte installatie, onjuist gebruik of abnormale slijtage van het product worden niet gedekt door deze garantie.
*op vertoon van kassabon.
GARANTIEVOORWAARDEN
GEBRUIKSAANWIJZINGEN 46
INSTRUCCIONES DE USO 68
ELECTRO DEPOT kiest, test en beveelt de producten van het merk VALBERG aan.
Ze zijn eenvoudig te gebruiken, betrouwbaar en van onberispelijke kwaliteit.
Dankzij dit toestel kunt u er zeker van zijn dat u bij elk gebruik volledig tevreden bent.
Welkom bij ELECTRO DEPOT.
Bezoek onze website: www.electrodepot.be
Voorbeeldweergave van het toestel
Beschrijving van het toestel
Het toestel gebruiken
Installatie
Gebruikersinterface
Dagelijks gebruik
Nuttige informatie
Reiniging
Probleemoplossing

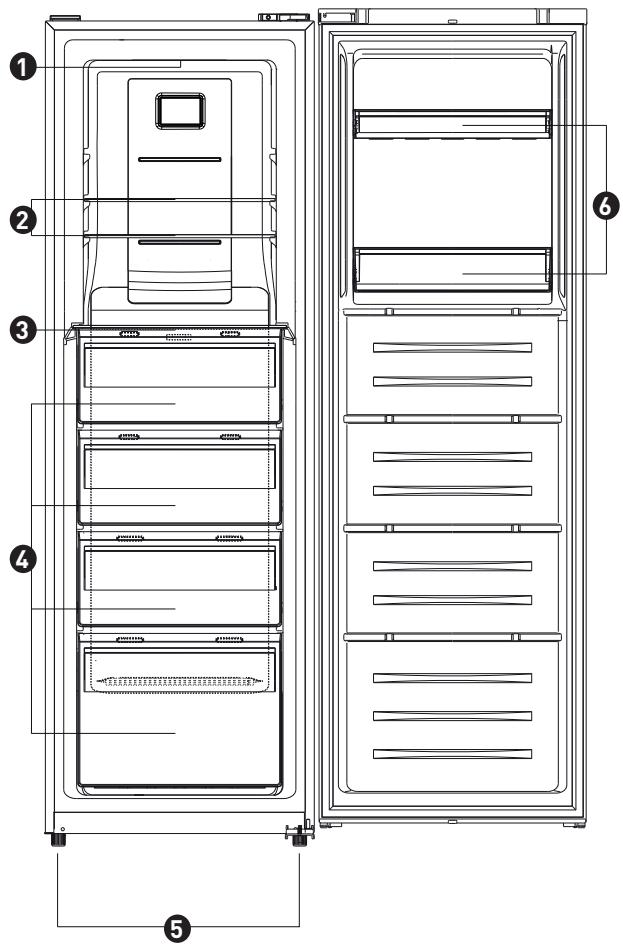

Beschrijving van het toestel
1 Ledlamp, legplanken, 3 afdekking, lades
Diepvrieslades, 5 verstelbare voetjes, 6 deurrekken
Bovenstaande afbeelding is enkel als referentie. Het toestel is in werkelijkheid waarschijnlijk verschillend.
Installatie
Vereiste ruimte
- Selecteer een plaats waar het toestel niet blootgesteld is aan rechtstreeks zonlicht:
- Selecteer een plaats waar voldoende ruimte is zodat de deuren van de koelkast gemakkelijk kunnen worden geopend;
- Selecteer een plaats met een vloer die waterpas (of bijna waterpas) is:
- Voorzie voldoende ruimte om de koelkast op een vlak oppervlak te installeren;
- Laat tijdens het installeren voldoende ruimte vrij aan de linkerkant, aan de rechterkant, aan de achterkant en bovenaan. Zo wordt er minder energie verbruikt en heeft u een lagere energiefactuur.
- Laat een ruimte van minstens 10 mm vrij aan beide zijden en aan de achterkant.
Plaatsing
Installeer het toestel op een plaats waar de omgevingstemperatuur overeenkomt met de klimaatklasse die vermeld staat op het typeplaatje van het toestel: voor koeltoestellen met klimaatklasse:
- uitgebreid gematigd: Dit koeltoestel werd ontworpen voor gebruik bij een omgevingstemperatuur van 10 tot 32°C [SN] - gematigd: Dit koeltoestel werd ontworpen voor gebruik bij een omgevingstemperatuur van 16 tot 32°C [N] - subtropisch: Dit koeltoestel werd ontworpen voor gebruik bij een omgevingstemperatuur van 16 tot 38°C [ST] - tropisch: Dit koeltoestel werd ontworpen voor gebruik bij een omgevingstemperatuur van 16 tot 43°C [T]
Locatie
Dit toestel dient ver van warmtebronnen geïnstalleerd te worden, zoals radiatoren, boilers, direct zonlicht enzovoort. Zorg ervoor dat de lucht vrij rond het toestel kan circuleren. Indien het toestel onder een overhangend muurelement wordt geplaatst, moet de minimale afstand tussen de bovenkant van de behuizing en het muurelement minstens 50 mm zijn voor een optimale werking van het toestel. Idealiter zou het toestel evenwel niet onder overhangende muurelementen mogen worden geplaatst. Met een of meerdere verstelbare poten aan de onderkant van het toestel kan het toestel perfect waterpas geplaatst worden.
Dit koeltoestel werd niet ontworpen om in een keuken ingebouwd te worden.
WAARSCHUWING:
het moet mogelijk zijn de stekker van het toestel uit het stopcontact van de netspanning te halen; het stopcontact moet dus na de installatie gemakkelijk bereikbaar zijn.
Elektrische aansluiting
Controleer of de spanning en de frequentie op het kenplaatje overeenkomen met de elektrische voeding bij u thuis voor u de stekker van het toestel in het stopcontact steekt. Dit toestel dient geaard te worden. De stekker van de voedingskabel heeft hiervoor een contact. Wanneer het stopcontact van uw elektrische voeding niet geaard is, dient u een beroep te doen op een gekwalificeerd elektricien en het toestel te laten aansluiten op een afzonderlijke aardingslijn in overeenstemming met de geldende reglementen. De fabrikant kan geenszins aansprakelijk gesteld worden indien bovenstaande voorzorgsmaatregelen niet in acht genomen worden. Het toestel is in overeenstemming met de Europese regelgeving. Richtlijnen.
Omkeerbaarheid van de deur
Alvorens de deur om te draaien, zorg ervoor dat u onderstaand gereedschap bij de hand hebt: Platte schroevendraaier, kruiskopschroevendraaier, sleutel en de onderdelen die in het meegeleverde zakje zitten:
Easy Open-handvat x1
Handvatdeksel x2
Schroef x2
Sluithulp links x1, scharnierdeksel links bovenaan x1
- Verwijder de deksels van het doosje met de bedrading bovenaan.
- Schroef het scharnierdeksel rechts bovenaan los en maak de connectoren van de deurschakelaar en het weergavescherm los.
- Schroef het bovenste scharnier los en verwijder het, en verwijder vervolgens de deur.
- Verwijder de hulpsluiter rechts en neem de hulpsluiter links uit het zakje met toebehoren en monteer hem aan de linkerzijde.
- Schroef het onderste scharnier los en verplaats de verstelbare voet van de linkerzijde naar de rechterzijde.
- Schroef de onderste scharnierpen los en verplaats ze van de rechterzijde naar de linkerzijde en monteer vervolgens het onderste scharnier op de linkerzijde van het toestel.
- Schroef de bovenste scharnierpen los en verplaats ze van de bovenkant naar de onderkant. Verwijder de deurschakelaar van het scharnierdeksel rechts en plaats het in het scharnierdeksel links dat zich in het zakje met accessoires bevindt.
- Schroef het bovenste sierdeksel los van de linkerzijde en monteer het aan de rechterzijde.

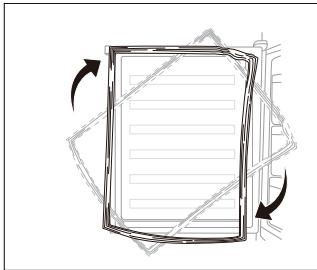

- Maak de deurdichtingen van de koelkast en diepvriezer los en klik ze terug vast nadat u ze omgedraaid heeft.
- Plaats de deur en verplaats vervolgens de aansluitdraden van de rechterzijde naar de linkerzijde.
- Plaats het bovenste scharnier aan de linkerzijde en pas het bovenste scharnier lichtjes aan tijdens het installeren om ervoor te zorgen dat de dichting goed gesloten is.
- Sluit de connectoren van de deurschakelaar en het weergaveschem aan en installeer het scharnierdeksel links bovenaan.
- Installeer de deksels van het doosje met de bedrading aan de rechterzijde.
Installatie van de Easy Open Handle
- Verwijder de schroefgatdeksels.
- Neem het handvat om eenvoudig te openen uit de vershoudlade en installeer het.
- Plaats de deksels van de Easy Open Handle.

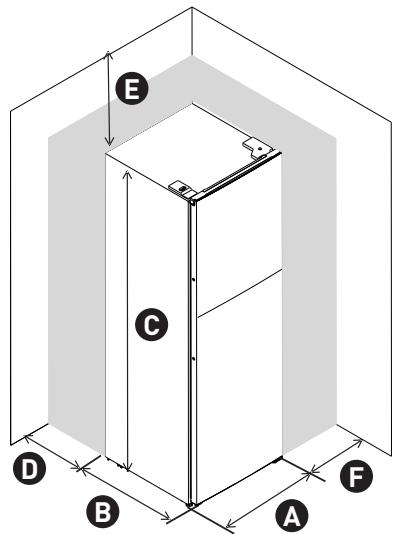

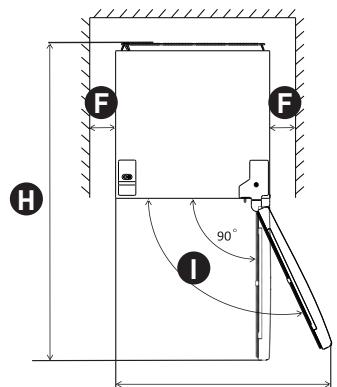

Vereiste ruimte
- Zorg ervoor dat er voldoende ruimte is om de deur te openen.
- Laat een ruimte van minstens 10mm vrij aan beide zijden en aan de achterkant.
G
A 600
F min = 10
B 700
G 835
C 1850
1323
D min = 50
115°
E min = 50
OPMERKING:
Dit koeltoestel werd niet ontworpen om in een keuken ingebouwd te worden.

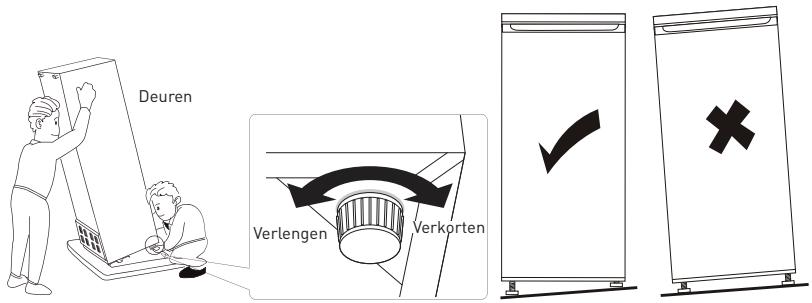

Het toestel waterpasplaatsen
- Pas hiervoor de twee verstelbare voetjes aan de voorkant van de eenheid aan.
- Indien de eenheid niet waterpas is, passen de deuren en magnetische dichtingen niet goed.
Gebruikersinterface
Het bedieningspaneel gebruiken
Inleiding gebruikersinterface
Werking interface
| DIEPVRIEZER | Temperatuurcontrole van het toestel |
| SUPER | Supermodus selecteren en selectie ongedaan make |
| ALARM/ECO | Het alarm dat aangeeft dat de deur open staat uitschakelen, ECO-modus selecteren en selectie ongedaan make |
| VERGRENDELEN | Vergrendelen en ontgrendelen |

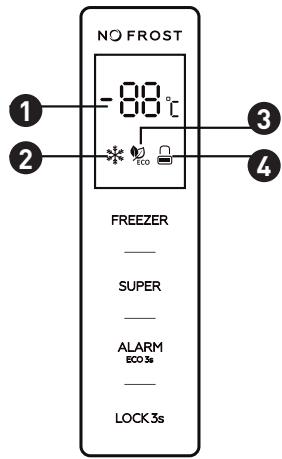

LED-weergaveschema Illustratie van de knoppen
| 1 | Venster weergeven voor vooraf ingestelde temperatuur |
| 2 | Pictogram supermodus |
| 3 | Pictogram ECO-modus |
| 4 | Pictogram vergrendelen en ontgrendelen |
Alle knoppen werken enkel in de ongrendelde status. Korte pieptoon na het aanraken van knoppen.
DIEPVRIEZER: temperatuurcontrole van het toestel enkel beschikbaar voor de modus die door de gebruiker is ingesteld.
Wanneer u vervolgens de knop "DIEPVRIEZER" aanraakt, verandert de temperatuur in een cyclus van -14°C tot -22°C. Wanneer u de knop loslaat en hij begint na 5 seconden te knipperen, is de temperatuur ingesteld.
| Thermostatinstalling voor ambient T °C : NORMAAL ≈ +24°C (± 4°C) | -18°C |
| Thermostatinstalling voor ambient T °C : KOUD ≈ +16°C (± 4°C) | -18°C |
| Thermostatinstalling voor ambient T °C : HEET ≈ +32°C (± 4°C) | -18°C |
SUPER: Supermodus selecteren en de selectie ongedaan maken
- Druk op de knop "SUPER" om de supermodus te selecteren. Nadat het pictogram van de supermodus 5 seconden lang heeft geknipperd, is de supermodus geselecteerd.
- Wanneer de supermodus is geselecteerd, licht het pictogram van de supermodus op en verschijnt op het weergavescherm -25°C. Druk in de supermodus op de knop "Diepvriezer"; het pictogram van supermodus knippert 3 keer, maar de temperatuur van de diepvriezer kan niet worden gewijzigd.
- Om de supermodus te verlaten,
- dient u op de knop "SUPER" te drukken om zo de supermodus ongedaan te maken.
- Na 50 uur supermodus zonder enige handeling, schakelt de koelkast de functie automatisch uit en gaat ze terug naar de vorige instelling.
WAARSCHUWING:
In de supermodus kan het toestel een beetje meer lawaai maken dan wanneer het normaal werkt.
ALARM/ECO: alarm dat aangeeft dat de deur open staat en alarm voor hoge temperatuur; ECO-modus selecteren en selectie ongedaan maken.
- Druk kort op de knop "ALARM/ECO" om het alarm voor open deur en voor hoge temperatuur uit te schakelen. Druk 3 seconden lang op de knop "ALARM/ECO" om de ECO-modus te selecteren. Nadat het pictogram van de ECO-modus 5 seconden lang heeft geknipperd, is de ECO-modus geselecteerd.
- Wanneer de ECO-modus geselecteerd is, gaat het lampje van ECO-modus aan. Het weergavescherm toont de verschillende vooraf ingestelde temperaturen, afhankelijk van de omgevingstemperatuur (Ta) van de plaats waar het toestel zich bevindt, zoals hieronder getoond.
| Omgevingstempo-ratuur (Ta) | Ta≤13°C | 14°C < Ta ≤ 20°C | 21°C < Ta ≤ 27°C | 28°C < Ta ≤ 34°C | Ta > 35°C |
| Vooraf ingestelde temperatuur | -18°C | -18°C | -18°C | -16°C | -15°C |
- In de ECO-modus reageert de knop "DIEPVRIEZER" niet op een aanraking. Druk 3 seconden lang op de knop "ALARM/ECO" om de ECO-modus te verlaten. VERGRENDELEN: Vergrendelen en ontgrendelen
- Druk 3 seconden lang op de knop "VERGRENDELEN" om het bedieningspaneel te vergrendelen; het pictogram van ontgrendelen geeft " ” twee.
- Druk in de vergrendelde status op gelijk welke knop en het pictogram van ontgrendelen zal 3 keer knipperen.
- Druk 3 seconden lang op de knop "LOCK" om het bedieningspaneel te ontgrendelen. Vervolgens geeft het pictogram voor vergrendelen en ontgrendelen " 🏽 📸"一周.
- In de ontgrendelde status zijn alle knoppen beschikbaar.
- Wanneer 25 seconden lang geen handelingen worden uitgevoerd, wordt het bedieningspaneel automatisch vergrendeld.
Alarm dat aangeeft dat de deur open staat
- Wanneer de deur 90 seconden lang blijft open staan, werkt het alarm dat aangeeft dat de deur open staat.
- Sluit de deur om het deuralarm te stoppen.
- Of druk kort op de knop "ALARM/ECO" om het deuralarm UIT te schakelen.
Alarm voor hoge temperatuur
- Indien er een hoge temperatuur in het toestel gedetecteerd wordt, gaat het alarm voor hoge temperatuur af, "ht". De gedetecteerde temperatuur wordt afwisselend op het weergavescherm getoond.
- Druk kort op de knop "ALARM/ECO" om het deuralarm uit te schakelen.
- De weergave van de hoge temperatuur verdwijnt automatisch wanneer de gedetecteerde temperatuur opnieuw normaal is.
Dagelijks gebruik
Eerste gebruik
De binnenkant schoonmaken
Was de binnenkant en alle accessoires met lauw water en neutrale zeep om de typische geur van nieuwe toestellen te verwijderen voordat u het toestel voor de eerste keer gebruikt. Droog alles zorgvuldig af.
BELANGRIJK:
Gebruik geen schoonmaak- of schuurmiddelen, aangezien ze de afwerking kunnen beschadigen.
Dagelijks gebruik
Zet de verschillende voedingsmiddelen in de verschillende vakken volgens onderstaande tabel.
Lade(n)/legplank diepvriezer
- Voedsel dat lang bewaard kan blijven.
- Onderste lade/legplank voor rauw vlees, gevogelte, vis.
- Middelste lade/legplank voor diepgevroren groenten, frieten.
- Bovenste lade/legplank voor roomijs, diepgevroren fruit, diepgevroren bakwaren.
Diepgevroren voeding bewaren
Wanneer u het toestel de eerste keer gebruikt of na een lange periode van niet-gebruik, laat het toestel minstens 2 uur op de hoogste instelling werken voordat u het product in het vak plaatst.
BELANGRIJK:
Wanneer de voeding per ongeluk ontdooid werd, bijvoorbeeld wanneer een stroomonderbreking langer geduurd heeft dan de waarde vermeld bij de technische kenmerken onder "Toenametijd," moet de ontdooide voeding snel opgegeten worden of onmiddellijk gekoeld en na het bereiden opnieuw ingevroren worden.
Aanbevolen temperatuurinstelling: -18°C.
Volgens de aanbevolen instelling is het beter voeding niet langer dan 1 maand in de diepvriezer te bewaren.
Bij andere instellingen kan de beste bewaarperiode korter zijn.
Ontdooien
Diepgevroren of ingevroren voeding kan in de koelkast ontdooid worden voor gebruik of op kamertemperatuur, afhankelijk van de tijd die u hebt.
Kleine stukjes kunnen ook uit de diepvriezer gehaald worden en direct bereid worden. In dit geval is de bereidingstijd langer.
Toebehoren
Verplaatsbare legplanken
De zijden van de koelkast zijn voorzien van een reeks steunen zodat u de planken kunt plaatsen zoals u wilt.
Plaatsing van de deurrekken
De deurrekken kunnen gedemonteerd worden om ze te reinigen. Demonteer ze als volgt: Trek het rek geleidelijk aan in de richting van de pijlen tot het los komt. Plaats het dan zoals u wilt.

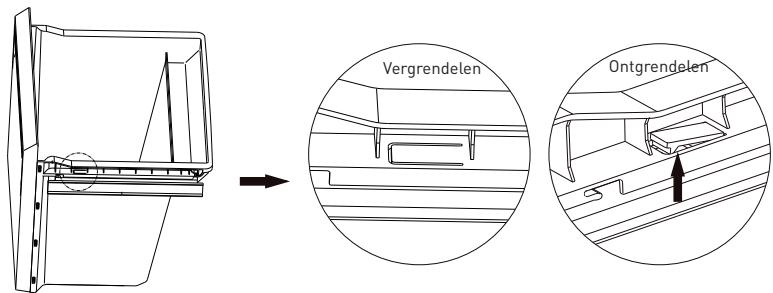

De onderste lade demonteren
- Trek de onderste lade tot de stopper-positie.
- Duw de elastische sluitingen aan beide kanten van de onderste lade naar boven.
- Trek de onderste lade UIT.
Nuttige tips en trucs
Tips voor het invriezen van voeding
Hieronder vindt u een aantal tips om uw diepvriezer zo goed mogelijk te benutten.
- De maximale hoeveelheid voedsel die in 24 uur kan worden ingevroren staat vermeld op het kenplaatje.
- Het diepvriesproces duurt 24 uur. Er mag gedurende deze periode geen ander voedsel worden toegevoegd om in te vriezen.
- Vries enkel verse en grondig gereinigde voedingswaren van topkwaliteit in.
- Verdeel de voeding in kleine porties zodat ze snel volledig kan afkoelen en u later enkel de hoeveelheid die u nodig heeft dient te ontdooien.
- Verpak de voeding in aluminiumfolie of polyethyleen en zorg ervoor dat de verpakkingen luchtdicht zijn.
- Zorg ervoor dat niet-ingevroren voeding niet in contact komt met reeds ingevroren voeding om te vermijden dat de temperatuur ervan stijgt.
- Magere producten kunnen beter en langer bewaard worden dan vette; zout vermindert de bewaartijd van voeding.
- Waterijs kan de huid verbranden wanneer u het onmiddellijk nadat u het uit de diepvriezer hebt genomen opeet.
- Wij raden aan de datum van het invriezen op alle verpakkingen te noteren zodat u kan zien hoelang ze reeds ingevroren zijn wanneer u ze uit het koelcompartiment haalt.
- Wij raden u aan de datum van het invriezen op alle verpakkingen te noteren zodat u kan zien hoelang ze reeds ingevroren zijn.
Tips om ingevroren voeding te bewaren
Om de beste resultaten met dit toestel te bereiken dient u:
- er zeker van te zijn dat commercieel ingevroren voeding juist bewaard is door de kleinhandelaar;
- ervoor te zorgen dat de ingevroren voeding zo snel mogelijk van de voedingswinkel naar de diepvriezer gebracht wordt;
- ervoor te zorgen dat u de deur niet te vaak opent en ze niet langer open laat dan strikt noodzakelijk.
- ermee rekening te houden dat eens voeding ontdooid is, de kwaliteit ervan snel achteruit gaat en ze niet opnieuw ingevroren kan worden;
- ervoor te zorgen dat u de voeding niet langer bewaart dan aangegeven door de voedselproducent.
De lamp vervangen
- Dit product heeft een lichtbron van energie-efficiëntieklasse G.
- De lichtbron van dit product mag enkel vervangen worden door gekwalificeerde professionals.
- Gelieve contact op te nemen met de dienst na verkoop wanneer de lichtbron defect is.
- De lichtbron dient op het einde van de levensduur van het product te worden verwijderd, waarbij het sorteren en recycleren afzonderlijk gebeurt.
Reiniging
Omwille van de hygiëne moet de binnenkant van het toestel, inclusief de accessoires, regelmatig schoongemaakt worden.
OPGELET:
Het toestel mag niet aangesloten zijn op de netspanning tijdens het schoonmaken. Risico op elektrische schok! Schakel het toestel uit, trek de stekker uit het stopcontact of verwijder de zekering voordat u het toestel reinigt. Reinig het toestel nooit met een stoomreiniger. Er kan zich vocht ophopen in de elektrische componenten, wat kan leiden tot elektrische schokken! De hete dampen kunnen de plastic onderdelen beschadigen. Het toestel dient droog te zijn voordat het in gebruik wordt gesteld.
Essentiële oliën en organische oplosmiddelen (bijv. citroen- of sinaasappelschil of -sap, azijnzuur, detergent dat zoutzuur bevat) kunnen de plastic onderdelen beschadigen.
- Laat deze stoffen niet in contact komen met onderdelen van het toestel.
- Gebruik geen schuurmiddelen.
- Haal het voedsel uit de diepvriezer. Plaats het goed afgedekt op een koude plaats.
- Schakel het toestel uit en trek de stekker uit het stopcontact, of schakel de zekering uit of verwijder deze.
- Reinig het toestel en de accessoires binnenin met een doek en lauw water. Spoel ze daarna af met zuiver water en droog ze af.
- Zodra alles goed droog is, kunt u het toestel opnieuw inschakelen.
Probleemoplossing
BELANGRIJK:
Trek de stekker uit voordat u aan het toestel werkt. Alleen gekwalificeerde elektriciens of andere bevoegde personen mogen reparaties die niet in deze handleiding vermeld staan uitvoeren.
Het toestel maakt geluiden in normale werkingsomstandigheden (compressor, circulatie van koelvloeistof).
| Probleem | Mogelijk oorzaak | Oplossing |
| Het toestel werkt Niet. | De stekker zit Niet of niet goed in het stopcontact. | Steen de stekker in. |
| Dezekering is doorgebrand of defect. | Controleer dezekering, verrang ze indien nodig. |
| Hetstopcontact is kapot. | Storingen aan de elektriciteit dienen verholpen te worden door een elektricien. |
| Het toestel koelt te veil. | De temperatuur is te koud ingesteld of het toestel is ingesteld in SUPER-modus. | Stelen de temperatuur warmer in. |
| De voeding is Niet voldoende ingevroen. | De temperatuur is Niet juist ingesteld. | Zie sectie Temperatuurinstelling. |
| De deur stond gedurende lange開放 open. | Open de deur nicht langer dan nodig. |
| Erwerd de afgelopen 24 uuer een groe hoeveelheid warme voeding in het toestel geplaatst. | Zet de temperatuurregelaar tijdelijk op een koudere stand. |
| Het toestel bevindt zich in de buurt van een warmtebron. | Zie sectie Locatie. |
| Probleem | Mogelijkke oorzaak | Oplossing |
| Er zit veel ijs op de deurdichting. | De deurdichting is Niet luchtdict. | Verwarm de lekkende delen van de deurdichting voorzichtig met een haardroger (op een koele stand). Vorm tezelfdertijd de verwarmde deurdichting met de hand zodate z correct past. |
| Het toestel is Niet waterpas. | Verstel de voetjes. |
| Het toestel raakt de muur of andere voorwerpen. | Verplaats het toestel een beetje. |
| Vreemde geluiden. | Een onderdeel, bijvoorbeeld een leiding aan de achterkant van het toestel, komt in contact met een ander deel van het toestel of met de muur. | Buig indien nodig dit onderdeel voorzichtig zodate het wat verder weg is. |
Neem contact op met de klantendienst indien het probleem zich opnieuw voordoet.
Deze gegevens zijn nodig om u snel en correct te kunnen helpen. Noteer de nodige gegevens hier of zie het kenplaatje.
