GEBRUIKSAANWIJZING SRR400 SAMSUNG

gebruikershandleiding

Planet First

100%

Recycled Paper

Deze handleiding is gemaakt van 100% gerecycled papier.

※ Lees deze instructies zorgvuldig door voordat u het apparaat in gebruik neemt.

• Alleen voor gebruik binnenshuis.

Nederlandsls

imagine the possibilities

Hartelijk bedankt voor het aanschaffen van een Samsung-product.

Voor een uitgebrechtere service

kunt u uw product registreren op

www.samsung.com/register

SAMSUNG

VEILIGHEIDSINFORMATIE

• Voordat u het apparaat gebruikt, dient u deze handleiding zorgvuldig door te lezen. Bewaar de handleiding ter referentie.

• Omdat deze gebruksinstrumenties gelden voor meerdere modellen,+kunnen de eigenschappen van uw stofzuiger verschillen van de beschrijving in deze handleiding.

WAARSCHUWINGSSYMBOLEN IN DEZE HANDLEIDING

WAARSCHUUNG	Geeft aan dat er risico op ernstig of dodelijk letsel bestaat.
LET OP	Geeft aan dat er risico op lichamelijk letsel of materiële schade bestaat.

OVERIGE SYMBOLEN IN DEZE HANDLEIDING

OPMERKING

Geeft aan dat er risico op lichamelijk letsel of materiële schade bestaat.

Bij het gebruik van elektrische apparaten要去en onder meer de volgende basisvoorzorgen in acht worden genomen:

LEES ALLE INSTRUCTIES DOOR ALVORENS U DE ROBOTSTOFZUIGER GAAT GEBRUIKEN.

Haal de stekker uit het stopcontact wanner u het apparaat Niet gebruikt en wanner u er onderhoud aan pleegt.

WAARSCHUWING: houd u aan het volgende om de kans op brand, elektrische schokken en lichamelijk letsel te vermijden:

ALGEMEEN

• Gebruik het apparaat alleen zoals in deze handleiding is aangegeven.
• Gebruik de robotstofzuiiger of het oplaadstation Niet als deze op enige wijze zichn beschadigd.
• Als de stofzuiger Nietaar behoren werkt, is gevallen, buiten ist blijven staan of in het water is gevallen, moet u het apparaat aan een klantenservicecentrum brengen.
• Pak het oplaadstation en de robotstofzuiger Niet met natte handen vast.
• Gebruik het apparaat alleen op droge oppervlakken binnenshuis.
• Dit apparatusaat is nicht bedoeld voor gebruik door Personen (inclusief kinderen) met een verminderd fysiek, zintuiglijk of mentala vermogen, of met onvoldoende ervaring en kennis, tenzij deze toestemming of instructies met betrekking tot het gebruik van het apparatusaat hebben gekreten van een persoon die verantwoordelijk is voor hun verilgheid.
• Kinderen dieren onder toezicht te worden gehonden om te voorkomen dat ze met het apparaat gaan spelen.

BATTERIJOPLADER

• Pas de gepolariseerde stekker Niet aan om deze op een Niet-gepolariseerd stopcontact of verlengsnoer te kunnen aansluiten.
• Gebruik het product Niet buiten of op natte oppervlakken.
• Haal de stekker van het oplaadstation uit het stopcontact wanner u dit Niet gebruikt en wanner u er onderhoud aan pleegt.
• Gebruik alleen het oplaadstation die door de fabrikant is meegeleverd om het apparaat op te laden.
• Gebruik het product Niet wanner het snoer of de stekker beschadigd is.
• Trek of draag het product Niet aan het snoer, gebruik het snoer Niet als handvat, sluit de deur Niet op of over het snoer—heen en trek het snoer Niet om scherpe hoeken of randen. Houd het snoer uit de buurt van verwarmde oppervlakken.
• Gebruik geen verlengsnoeren of stopcontacten met onvoldoende stroomtransportcapaciteit.
• Trek de stekker Niet aan het snoer uit het stopcontact. Pak de stekker beet en Niet het snoer.
• Vermink of verbrande batterijen nicht, aangezien deze bij hoge temperaturen ontploffen.
• Probeer Niet het oplaadstation te openen. Reparaties mogen alleen door een gekwalificeerd klantenservicecentrum worden uitgevoerd.
• Stel het oplaadstation Niet bloot aan hoge temperaturen en zorg dat het oplaadstation ook nicht met enige vloeistof voucht in contact komt.

ROBOTSTOFZUIGER

• Zuig geen harde of scherpe voorwerpen zoals glas, spijkers, schroeven, munten enzovoorts op.
• Gebruik het apparaat Niet zonder filter. Wanner u onderhoud aan het apparaat pleegt, mag u uw vingers of andere voorwerpen Niet in de ventilatorruimte steken, voor het geval het apparaat per ongeluk worden ingeschakeld.
• Steek geen voorwerpen in openings. Gebruik het apparaat Niet als er openings geblokkeerd bijn; houd openings vrij van stof, pluisjes, haren en alles wat de luchtcirculatie kan hinderen.
• Zuig geen giffige stoffen op (chloor, bleekmiddel, ammonia, goatsteenreiniger, enzovoorts).
• Zuig geen zaken op die branden of waar rook vanaf komt zoals sigaretten, lucifers of hete as.
• Zuig geen vloeistoffen zoals benzine op die kuren ontvlammen of ontploffen en gebruik het apparatusaat Niet op plekken waar deze vloeistoffen aanwezig kuren zich.
• Gebruik de robotstofzuiger Niet in een afgesloten ruimte dieGVuld is met dampen van verf op oliebasis,verfverdunner, antimottenmiddelen,ontvlambaar stof of andereExplosieve of giftige dampen.
• Bij extreem gebruik en onder extreme temperatuuromstandigheden konnen er lekken in de batterijcellen ontstaan. Als deze vloeistof met de huid in aanraking komt,要去 u deze snel met water wassen. Als de vloeistof in de ogen kommt,要去 u deze onmiddelijk minimaal 10 minutes lang met schoon water spoelen. Zoek medische hulp.

VEILIGHEIDSINFORMATIE

02

06 Stroomtoevoer
07 Vóró het gebruik
10 In gebruik
11 Reiniging en onderhoud

PRODUCTKENMERKEN

13

MONTAGE VAN DE STOFZUIGER

15

DE STOFZUIGER BEDIENEN

20

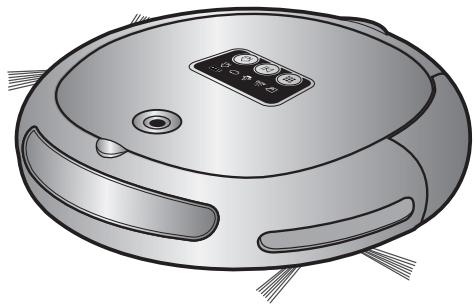

15 Onderdelen

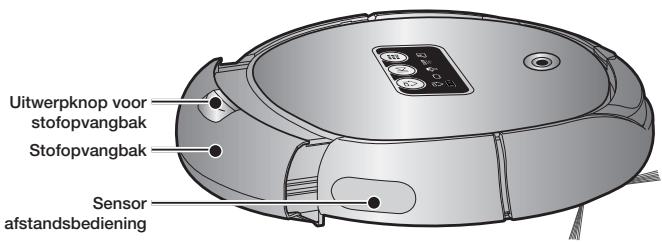

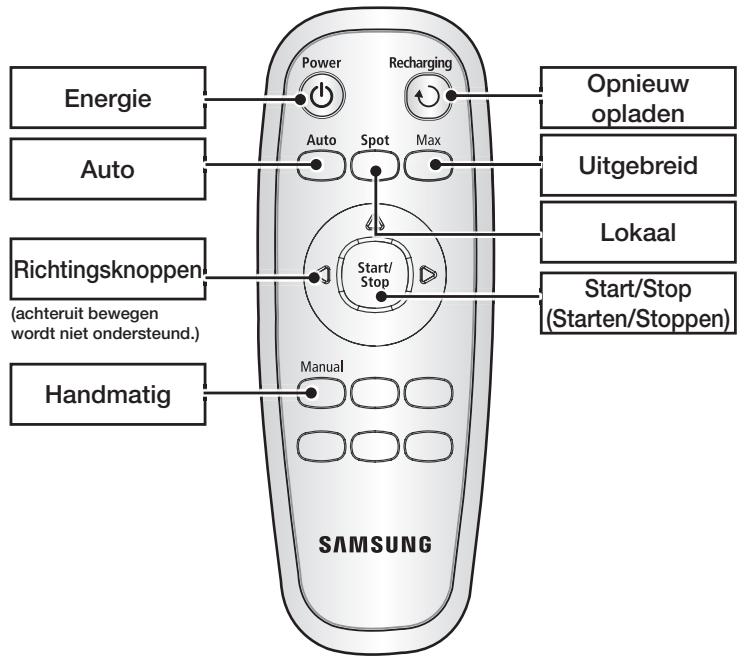

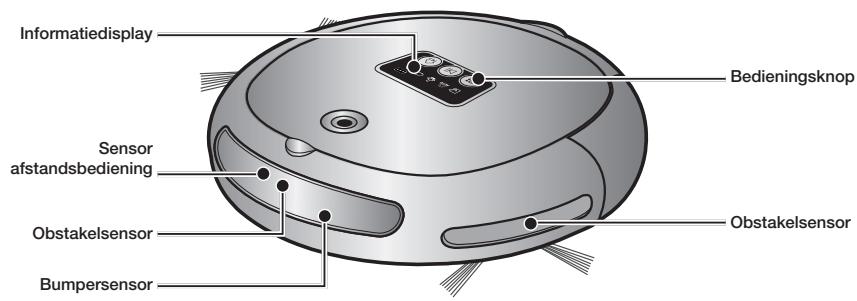

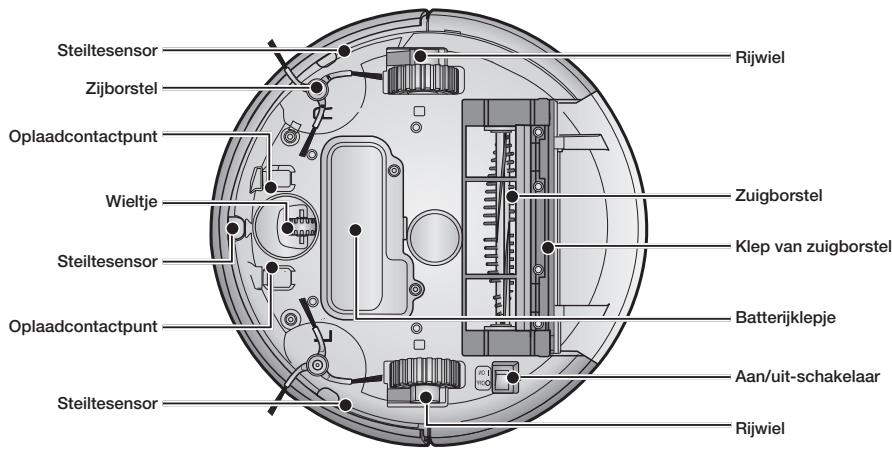

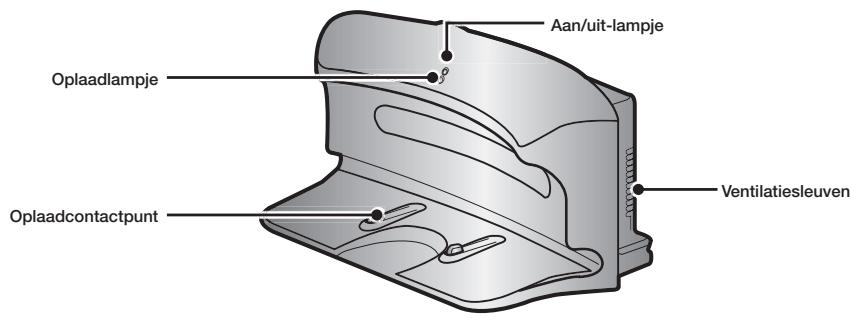

16 Namen van de onderdelen

20 De robotstofzuiger installeren

20 Volgorde van installmentie
20 De aan/uit-schakelaar gebruiken
21 Het oplaadstation plaatsen
22 Opladen
23 Debatterij

24 De robotstofziger gebruiken

24 Reiniging starten/stoppen
25 Opnieuw opladen
26 Automatische reiniging
27 Lokale reiniging
28 Uitgebreide reiniging

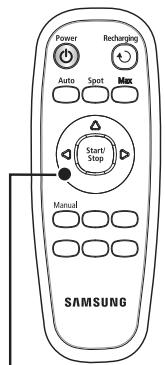

29 Handmatige modus (optie)

HULPMIDDELEN EN FILTERS ONDERHOUDEN

30

30 De robotstofzuiger reinigen

30 Houd de methoden voor reiniging en onderhoud in gedachten
30 Het sensorvenster en de camera reinigen
31 De stofopvangbak en de filters reinigen

32 De robotstofzuiger reinigen

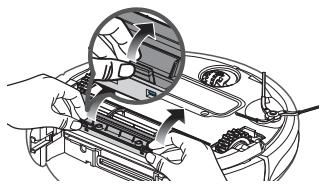

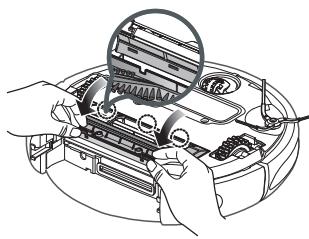

32 De zuigborstel reinigen
34 De draaiende zichborstel voor reiniging van randen reinigen
35 Het rijwiel reinigen

PROBLEM OPLOSSEN

36

36 Controleijst voor bellen met de klantenservice
38 Probleemoplossing voor foutcodes

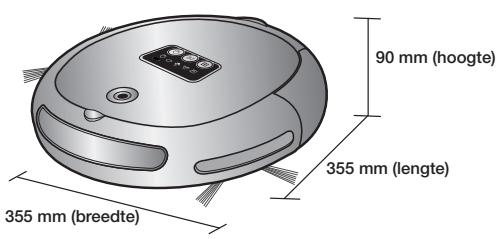

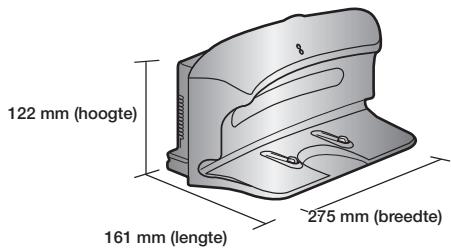

PRODUCTSPECIFICATIE

39

STROOMTOEVOER

Buig het netsnoer Niet te veel enplaats er geen zware voorwerpen op zodate het kan breken.

• Dit zou tot brand en elektrische schokken können leiden.

Zorg dat u eventuele aanwezig stof en water van de stekker verwijdert.

• Als u dit nicht doet, zou dat tot een storing en elektrische schokken konnen leiden.

Trek de stekker Niet aan het snoeruit het stopcontact en raak de stekker Niet met natte handen aan.

• Dit zou tot brand en elektrische schokken können leiden.

Steen Niet meerere stekkers tegelijk in een contactdoos. (Laat het snoer Niet open en bloot op de grond liggen.)

• Dit zou tot brand en elektrische schokken können leiden.

Gebruik geen beschadigd snoer of beschadigde stekker en eveneens geen loszittend stopcontact.

• Dit zou tot brand en elektrische schokken können leiden.

Alvorens de robotstofzuiger in te schakelen, moet u zorgen dat de stofopvangbak is geplaatst.

• Als de stofopvangbak Niet is geplaatst, werkdt de robotstofzuiiger Niet.

Gebruik de robotstofzuiiger nooit op locaties met brandbaar materiaal, zoals:

• Locaties met kaarsen of bureauampen op de vloer.
• Locaties met onbewaakt vuur (vlammen of gloeije kolen).
• Locaties met benzine, gedestilleerde alcohol, thinner, asbakken met brandende sigaretten, enzovoorts.

De robotstofzuiger is alleen bedoeld voor huishoudelijk gebruik. Gebruik het apparaat Niet op de volgende locaties.

• Zolders, kelders, magazijnen, industrielle gebouwen,除去 kamers op afstand van het hoofdegebouw, locaties die bloatstaan aan nattigheid of vocht, zoals badkamers en wasruimten, en smalle en hoge locaties zoals tafels en planken. Bij gebruik op deze locaties kan er kritieke schade ontstaan (abnormale werking en defecten).

• Als een deur gesloten is, kan de robotstofzuiger die kamer Niet binnenkomen.
• Zorg er darüber voor dat u de deuren van de hoofdingang, maar de tuin, de badkamer en eventuele andere ruimten waar de robotstofzuiger maar een lager gedeelte kan vallen, gesloten houdt.

Bij kleden met lange kwastjes vouwt u de kwastjes onder het kleed.

• Wonneer u de kwastjes Niet onder het kleed vouwt, kan dit voor schade aan zowel het kleed als het apparaat zorgen, doordat de kwastjes in het rijwiel of de zuigborstel verstrikt raken.

Gebruik het reinigingsapparaat Niet op een zwarte vloer.

• De robotstofzuiger werkdt dan möglichn nicht normala.

Verwijder van tevorenkleine en breekbare voorwerpenuit het te reinigen gebied.

• Haal objecten weg voordat de reiniging begint.
• Zorg dat u breekbare zaken zoals porselein, glas, bloempotten enzovoorts weghaalt.
• De robotstofzuiger herkent geen munten, ringen of andere waardevolle voorwerpen zoals sieraden en jewelen.

Haal verspreide objcten op de vloer weg voordat de reiniging begint.

• De robotstofzuiger kan obstakels op 5 cm afstand herkennen.
• Badhanddoeken, kleedjes voor de badkamer, fonteintjes, drempels en de bijkeuken, stroomsnoeren, tafelkleedjes en broekriemen kunnen in het rijwiel en de zuigborstel verstrikt raken. Hierdoor zouden voorwerpen van de tafel hunnen vallen.

Informeer alle gezinsleden en andere relevante personen voorafgaand aan het reinigen of bij gebruik van de geplande reinigingsmodus dat ze voorzichtig moeten zijn.

• De robotstofzuiger kan gegen kinderen opbotsen waardoorDEXe kunnen komen te vallen.

Zorg dat kinderen nicht op de robotstofzuiger stappen of erop gaan zitten.

• Kinderen können dan vallen en zich bezeren en het product kan ernstig beschadigd raken.

Wonneer een kind of huisdier alleen worden gelaten,要去 uervoort zorgen dat de aan/uit-schakelaar van de robotstofzuiger op uit staat.

• De robotstofzuiger zou hun aandacht konnen trekken.
• Als er vingers, voetjes, poten, kleding of haar in het draaiende wie Ie of de borstel vastraken, kan dit tot letsel leiden.
• Als een kind of huisdier zich in de weg van de robotstofzuiger bevindt, kan dit als obstakel worden herkend en worden dat gebied möglichk Niet gereinigd.
• Wonneer de aan/uit-schakelaar op uit staat, is de stroomtoevoer afgesneden en zijn alle functies uitgeschakeld.

Bij hetplaatsen van het oplaadstation moet u ervoor zorgen dat het netsnoer Niet open enbloot op de vloer ligt.

• Wanneer de robotstofzuiger automatisch gaat opladen of langs het oplaadstation kommt, kan denen het netsnoer meeslepen.

Houd het netsnoer van het oplaadstation alsijd op het stopcontact aangesloten.

• Hoewel de robotstofzuiger een automatische oplaadfunctie heeft, kan de batterij Niet automatisch worden opgeladen als het netsnoer van het oplaadstation Niet op een stopcontact is aangesloten.

Plaats het oplaadstation op een locatie die voor de robotstofzuiger goed bereikbaar is.

• Als het oplaadstation in een hoek is geplaatst, kan dit extra bewegingen vereisen en het automatische oplaadproces möglichk verstoren.

Als er zich objecten voor het oplaadstation bevinden,{kunnen deze verhinderen dat de robotstofzuiger zich automatisch LAST opladen.

Zorg dat het gebied leeg is.

Er mogen zich 0,5m links en rechts en 1 m vór het oplaadstation geen obstakels bevinden.

Veroorzaak geen kortsluiting bij de oplaadcontactpunten met metalen voorwerpen zoals haak- en breinaalden, schroevendraaiers, enzovoorts.

• Hierdoor zou het oplaadstation ernstig beschadigd raken.

Zorg dat het oplaadstation vrij is van sporen van vloeistoffen.

• Wonneer u dit Niet doet,{kunnen er elektrische schokken of brand ontstaan.

Zorg dat de robotstofzuiger Niet over vloeistoffen zoals water, olie en plasjes van huisdieren heb beweegt of.Deze opzuigt.

• Hierdoor zou het apparaat ernstig beschadigd raken.

Vloeistoffen zonden zich via de wielen können verspreiden en tot verontreiniging leiden.

Gebruik het oplaadstation Niet voor andere doeleinden.

• Hierdoor zou het oplaadstation ernstig beschadigd können raken of brand verooorzaken.

Installer het oplaadstation Niet op een donkere vloer.

• Als de vloer van de ruimte waarin het oplaadstation is geinstalleerd donker is, heeft de robotstofzuiger moeite om terug te gaan hier oplaadstation.

IN GEBRUIK

De robotstofzuiger mag nicht opDICke vloerkleden worden gebrukt.

• Dit zou tot problemen met de robotstofzuiger{kunnen leiden.
• Het vloerkleed zou hierdoor beschadigd können raken.

Gebruik de robotstofzuiger nicht op een tafel of een andere hoge locatie.

• Als het apparaat per ongeluk valt, zou het ernstig beschadigd können raken.

De robotstofzuiger kan tijdens het zuigen gegen meubels zoals stoelpoten, tafelpoten, dun en lang meubilair en dergelijk opbotsen.

• Voor snellere prestaties zet u stoelen boven op de tafel.

Plaats geen voorwerpen boven op de robotstofzuiiger.

• Dit zou tot storingen{kunnen leiden.

Verwijderijdens het reinigen onmiddelijk eventuele groesteukken papier of plastic zakken uit het apparaat.

• Wanneer het apparataat langerearend met een geblokkeerde ingang wordtgebruikt,kanhet hierdoor ernstig beschadigen.

Als u merkt dat de robotstofzuiger ongewone geluiden, geuren of rook produeert, zet u onmiddelijk de aan/uit-schakelaar op UIT en belt u het klantenservicecentrum.

De robotstofzuiger zou bij de Voordeur of de drempel van de tuindeur vast können=komen te zitten.

• Om verilgheidsreden stopt de robotstofzuiger met zuigen als bereits zich länger dan 5 minutes nicht kan verplaatsen.
• Om het zuigen te hervatten zet u de aan/uit-schakelaar op uit en weeper aan nadat u het apparatusaat hebt verplaatst maar een plek waar het de reiniging kan voortzetten.

De robotstofzuiger kan locaties die deutsche nicht kan bereiken zoals hoeken en ruimten tussen banken en muren nicht volledig reinigen.

• Reinig deze locaties vanijd totijd.

Na een reiniging kuren er stofvlokken achechterblijven als deze zichijdens het reinigen—hebben gezormd en de robotstofzuiger deze Niet heeft opgezogen.

• Veeg in dat geval het stof met een ander reinigingshulpmiddel op.

REINIGING EN ONDERHOUD

Wanneer u het product reinigt, mag u geen water rechtstreeks op de buitenkant spuiten of deze met vluchtige stoffen zoals wasbenzine, thinner en alcohol schoonvegen.

• Hierdoor zou het apparaat ernstig beschadigd raken.

Oefen geen harde drukuit op de bumper van der robotstofzuiger.

• Als de bumpersensor beschadigd raakt, kan de robotstofzuiger gegen muren en meubilair opbotsen.

Het apparaat mag door niemand behalte een gekwalificierde onderhoudsmonteuruit elkaar worden gehald en in elkaar worden gezet.

• Hierdoor zou het product beschadigd können raken.

Verwijder regelmatig eventuele vreeimde stoffen die zich op de obstakel- en steiltesensoren ophopen.

• Vuilophoping op de sensoren leidt tot een onnauwkeurige werkinq van de sensoren.

Gebruik alkijd de reinigingsborstel om vreemde stoffen te verwijderen, nadat u de aan/uit-schakelaar op uit hebt gezet.

• Als u dit Niet doet, bestaat de möglichkheid dat het apparaat plotseling in werkking treedt en lichamelijk letsel veroorzaakt of ernstig beschadigd raakt.

Als het netsnoer is beschadigd, moet u dit door een gekwalificeerde onderhoudsmonteur van het klantenservicecentrum lately verrangen.

• Wanneer u dit nicht doet,{kunnen er elektrische schokken of brand ontstaan.

Zorg dat u UIT veiligheidsoogpunt het netsnnoer loskoppelt voordat u het oplaadstation reinigt.

Neem contact op met het klantenservicecentrum van Samsung Electronics als u de batterij wilt verrangen.

• Gebruik van andere dan originele batterijen leidt tot storing van het product.

Met deze functie worden met behulp van de camera op de bovenkant de vorm van het plafond voor het te reinigen gebied geidentificeerd en worden de Beste manier bepaald om elk gedeelte van de vloer te bestrijken.

DELICATE REINIGING VAN ELKE HOEK

Aangezien de robotstofzuiger de vloer in openvolgende stukken reinigt (vollgens de kaart die door de plafondvormherkenningsfunctie is opgesteld, worden elkhe hoek van de vloer gereinigd.

DIVERSE REINIGINGSMODI

Er zijn diverse reinigingsmodi beschikkaar,om in al uw reinigingsbehoeften te voorzien.

1. Automatische modus: Alle ruimten worden automatisch gereinigd.
2. Lokale modus: Een specifiek lokaal gebied wordt intensief gereinigd. Dit kan worden gebruikt om brood- en koekkuimels op te ruimen.
3. Max. modus: De robotstofzuiger reinigt totdat de batterij hija leeg is.

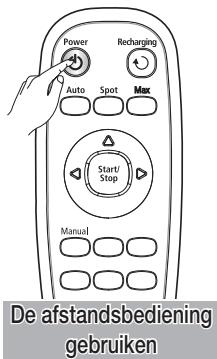

4. Handmatige modus (optie): De vloer kan handmatig worden gereinigd door de robotstofzuiger te verplaatsen.

Als de batterij bijna leeg is, worden de robotstofzuiger automatisch maar het oplaadstation geleid voor een snelle automatische oplaadsessie.

DRAAIENDE ZIJBORSTEL VOOR REINIGING VAN RANDEN

Met de draaiende zichborstel worden stof UIT hoeken en van randen wegheaald.

DREMPELS OVERSTEKEN

Dankzij zijn vernuftige rijsystemeik kan de robotstofzuiger over drempels met een hoogte van circa 1,5 cm heb en zo alle kamers reinigen. De robotstofzuiger is möglichk Niet in staat om over een drempel van 1,5 cm te gaan, afhankelijk van de vorm van de drempel.

ANTI-BOTSING

De robotstofzuiiger herkent en ontwijk in twee fasen obstakels.
Eerst worden in fase 1 obstakels herkend door de zeven obstakelsensoren. Als de robotstofzuiiger toch gegen een obstakel botst, absorberen de twee bumpersensoren de impact.

VEILIGHEIDSINRICHTING

Wanner de robotstofzugerijdens het reinigen worden opgetild, worden dit door een sensor gedetecteerd en stoppen automatisch de rijwienen, de zuigborstel, de zuigmotor en de draaiende zichborstels hun werkung.

montage van de stofzuiger

ONDERDELEN

Stofzuiger
Oplaadstation

Andere onderdelen

		* Optie
Gebruikershandleiding	Reinigingsborstel	Afstandsbediening / 2 batterijen

Hoofdapparaat

Voorzijde

Zijkant
Onderkant

Oplaadstation

■ Afstandsbediening (optie)

De batterijen in de afstandsbediening plaatsen

Bij aankoop van het product zijn er nog geen batterijen in de afstandsbediening geplaatst.
Plaats voör gelebruik de batterijen (type AAA).

Houd de vergrendeling ingedrukt en til het kleje van het batterijcompartment aan de achterkant van de afstandsbediening omhoog.

Plaats de batterijen op de aangegeven wijze in de afstandsbediening. (Als de batterijen Niet met de polen in de juiste richting worden geplaatst, zal de afstandsbediening nicht werken.)

Nadat u het uiteinde van de klep in de sleuf hebt gestoken, duwt u op het andere einde totdat dit op zich plaatsv klikt.

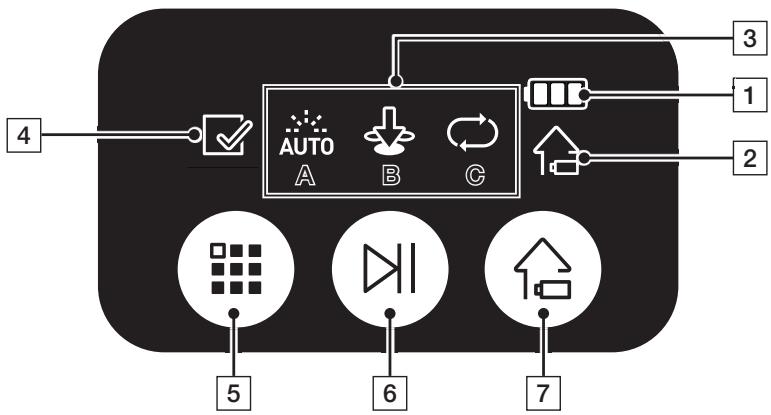

Informatiedisplay

DISPLAYGEDEELTE

1. Batterijniveau-indicator
2. Tijdens het opladen: de voortgang van het opladen worden in 3 stappen weergegeven.

3. Tijdens het gebruik: het batterijniveau worden weergegeven. Het batterijniveau looptijdens het gebruik vanaf FULL per niveau terug.

4. Opnieuw opladen

5. Dit pictogram Licht op wanner de robotstofzuigeraar het oplaadstation terugkeert om de batterij op te laden.

6. Display voor reinigingsmodi

7. Na elke druk op de reinigingsmodusknop worden de desbetreffende reinigingsmodus weergegeven.

(A) Automatische modus: dit pictogramlicht op wanner de Automatische reinigingsmodus is geselecteerd.
(B)Lokale modus: dit pictogram Licht op wanner de Lokale reinigingsmodus is geselecteerd.

(C)Max. modus: dit pictogramlicht op wanner de Uitgebreide reinigingsmodus is geselecteerd.

1. Controlecode

2. Het pictogram Controlecode worden ingeschakeld als zich een probleem voordoet dat uw aandacht vereist

KNOPPENGEDEELTE

1. Reinigingsmodus

2. Druk hierop om een reinigingsmodus te selecteren. Druk na het selecteren van een reinigingsmodus op de knop (N) om het reinigen te starten.

3. Start/Stop (Starten/Stoppen)
4. Druk hierop om het reinigen te starten en stoppen.
5. Opnieuw opladen
6. Wanner op deze knop worden gedrukt, keert de robotstofzuiger maar het oplaadstation terug om de batterij op te laden.

DE ROBOTSTOFZUIGER INSTALLEREN

Volgorde van installmentie

1. De aan/uit-schakelaar gebruiken

Om de robotstofzuiiger te kunnen gebruiken, moet u de aan/uitschakelaar aan de onderkant van het apparaat op aan zetten.

2. Het oplaadstation plaatsen

Om de robotstofzuiger te{kunnen opladen, moet eerst het oplaadstation worden geinstalleerd.

Bij aankoop van het product is de batterij nog Niet geladen. Daarom要去 deze voor gebruik eerst worden opgeladen.

3. De batterijen opladen

Voordat u de robotstofzuiiger gaat gebruiken, moet u de batterij volledig opladen.

De aan/uit-schakelaar gebruiken

Om de robotstofzuiger te{kunnen gebruiken, moet u de aan/uitschakelaar op aan zetten.

Als u de aan/uit-schakelaar op uitzet, worden alle instellen genereset.

1. Draai de stofzuiger om en zet de aan/uit-schakelaar op aan.

• Als de pictogrammen nicht oplichten, betekent dit dat de batterij leeg is. Zet de robotstofzuiger in dat geval in het oplaadstation nadat u de aan/uit-schakelaar op aan hebt gezet.
• Let op dat alle instellingen worden geseset als u de aan/uitschakelaar opuitzet.
• Wonneer het apparaat is ingeschakeld en er gedurende ongeveer 10 minutes nicht op een knop worden gedrukt, worden het apparaat automatisch uitgeschakeld om de batterij te sparen. Als u de robotstofzuiger in dat geval opnieuw wilt gebruiken, drukt u op de Aan/uit-knop of de -knop.

Als de aan/uit-schakelaar op uit staat, worden de robotstofzuiger nicht opgeladen, ook nicht als deutsche sich in het oplaadstation befindt.

1. Plaats het oplaadstation op een vlakke ondergrond.
2. Er mogen zich 0,5 m links en rechts en 1 m vór het oplaadstation geen obstakels bevinden.
3. Plaats het oplaadstation op een locatie die voor de robotstofzuiger goed bereikbaar is.
4. Laat het netsnoer lungs de muur lopen.
5. Wanner het een houten vloer betreft,plaatst u het oplaadstation indezelfde richting als de houtnerven.

Houd het netsnoer van het oplaadstation alsijd op het stopcontact aangesloten.

• Als het netsnoer van het oplaadstation Niet op een stopcontact is aangesloten, kan de robotstofzuiger het oplaadstation Niet vinden en kan de batterij Niet automatisch worden opgeladen.
• Als de robotstofzuiger van het oplaadstation worden losgemakt, worden de batterij automatisch ontladen.

Opladen

Bij aankoop van het product is de batterij volledig ontlagen. De robotstofzuiger要去 dan eerst handmatig worden opgeladen.

Zet de aan/uit-schakelaar aan de onderkant van het product op aan.

1. Breng de oplaadcontactpunten van de stofzuiger op geldijke hoogte met de oplaadcontactpunten van het oplaadstation en druk de stofzuiger aan totdat u een "oplaadgeluid"uit het oplaadstation hoort.

2. Het oplaadlampje worden groen.

1. Controller de oplaadstatus van de robotstofzuiiger.
2. Als deze volledig is opgeladen, knipperen alle drie de balken van het pictogram voor het batterijniveau tegelijkertijd.
   ■ Als het volgende binnen 10 seconden in het display worden weergegeven (zoals in de afbeelding hieronder) nadat de robotstofzuiger op het oplaadstation is aangesloten, geeft dit aan dat de aan-uitschakelaar isuitgeschakeld. In dit geval schakelt u de aan-uitschakelaar in aan de onderzijde van de stofzuiger.

Wanner de batterijniveau-indicator tijdens het reinigen knippert, stopt de robotstofzuiger de reiniging en za deals zichzelf automatisch bij het oplaadstation opladen.
Wonneer het pictogram voor het batterijniveau tijdens het reinigen aan rechts beweegtzoals weergegeven, kan de robotstofzuiiger Niet langer met de afstandsbediening of de knappen op de stofzuiiger worden bediend. Laad in dat geval de batterij op in het oplaadstation. (Dit gebeurt wonneer de batterij volledig ontladen is.)

• Na aankoop van het product duurt het ongeveer 120 minutes om de batterij volledig op te laden en loopt het product circa 90 minutes.
• Wonneer de batterij worden opgeladen terwijdeze oververhit is, kan de oplaadtijd toenemen.
• Te nemen maatregelen wanseer het opladen Niet soepel verloopt. Wanneer de robotstofzuiger Niet automatisch kan worden opgeladen, moet u het volgende proberen:
• Zet de aan/uit-schakelaar aan de onderkant van de robotstofzuiger op uit en weeer aan (Reset).
• Haal de stekker van het oplaadstation uit het stopcontact en streek deze er werk terug in (Reset).
• Controller of er zich geen vremde stoffen op de oplaadcontactpunter bevinden en veeg deze contactpunter op de stofzuiger en het oplaadstation met een droge doek schoon.
• Controller of er zich sterk reflecterende objcten in de buurt van het oplaadstation bevinden.
• Wanner de robotstofzuiiger van het oplaadstation worden gehald, za de batterij op een natuurlijke manier ontladen.
• Laad de robotstofzuiger zo möglichk op met behulp van het oplaadstation. (Wanner u voor langereijd vanuis bent vanwege een zakenreis, een vakantie, enzovoorts, moet u de aan/uit-schakelaar op de robotstofzuiger op uit zetten, de stekker van het oplaadstation uit het stopcontact halen en de producten opbergen.)

De batterij

■ De robotstofziger loopt op milieuvriendelijke oplaadbare batterijen van het type nikkelmetaalhydride (NiMH) en is voorzien van een overlaadbveeiliging die een lange levensduur garandeert.
De batterijgarantie geldt voor eenperiode van 6 maanden na de aankoopdatum.
Wanneer u een batterij koopt, moet u vór de aanschaf het klantenservicecentrum vragen om het modelnummer en het symbolDat aangeeft dat het een legitiem onderdeel betreft (SAMSUN).

• Deze batterij is alleen bedoeld voor robotstofzuigers van Samsung. Het is streng verboden om deze ook voor andere apparaten of andere doeleinden te gebruiken.
  Haal de batterij Niet uit elkaar en pas deze Niet aan.
• Laad de batterij op op een locatie met goede ventilatie.
• Stel de batterij Niet bloot aan vuur en verhit deze Niet.
• Sluit geen metalen voorwerpen op de (+) en (-) polen van de batterij aan.
• Bewaar de batterij binnenshuis (0 °C tot 40 °C).
• Voordat u dit product wegdoet,要去 de batterijen op een milieuvriendelijke manier wegwerpen.
  Werp deze batterijen nicht weg bij het normale huishoudelijk afval.

• Houd u bij het wegwerpen van oude batterijen aan alle lokale regelgeving.

• Als de batterij defect is, mag u deze Niet demonteren. Neem contact op met het dichtstbijzijnde klantenservicecentrum.

• Een langere oplaadtijd en een kortere levensduur van de lading betekent dat de batterij aan het eind van zijn levenscyclus zit. Neem contact op met een geauthoriseerd klantenservicecentrum om de batterij te verragen.

De oplaadbare accu waarvan dit apparaat is voorzien, kan nicht door de gebruiker worden verrangen.

Voor informatie over de verwangting ervan neemt u contact op met uw serviceprovider.

Reiniging starten/stuppen

U kunt alle robotstofzuaigfuncties starten en stoppen.

Alle functies van de robotstofzuiger werken alleen wonneer de aan/uit-schakelaar op aan staat.
Wanneer de robotstofzuiger in bedrijf is, drukt u op de knop ( ) om de desbeteffende aktiviteit te annuleren en een functie te selecteren.

Het apparatus aan- en uitzetten

Het apparatus aanzetten

• Afstandsbediening: druk op de aan/uit-knop. (optioneel)
• Stofzuiger: druk op de knop (☑).
• De reinigingsmoduspictogrammen worden ingeschakeld.

Het apparatusaat uitzetten

• Afstandsbediening: druk op de aan/uit-knop. (optioneel)
• Stofzuiger: houd de knop (D) 3 seconden ingedrukt.
• Alle pictogrammen behalte de batterijniveau-indicator wordenuitgeschakeld.

* Optie

Reiniging starten en stoppen

Starten

• Afstandsbediening: druk op de knop voor Automatisch, Lokaal, Uitgebrecht of Handmatig reinigen. (optioneel)
• Stofzuiger: selecteer de modus Automatisch/Lokaal/Uitgebrecht door op de knop (⊗) en vervolgens op de knop (⊗) te drukken.
• Wanner de reiniging start, komt de robotstofzuiger in beweging.
• Wonneer u op de knop (®) drukt zonder een reinigingsmodus te selecteren, worden de Automatische reiniging uitgevoerd.

De knoppen op de stofzuiger gebruiken

Stoppen

• Als u wilt stoppen drukt u op de knop (山) op de afstandsbediening of op de stofzuiger.
• Wanner de reiniging is gestopt, komt de robotstofzuiger tot stilstand.

Met behulp van de knop voor opnieuw opladen kut u de robotstofzuiger hier het oplaadstation latent terugkeren.

■ Wanner de robotstofzuiiger in bedrijf is, drukt u op de knop (◎) om de desbeteffende aktiviteit te annuleren en drukt u verwolgens op de knop voor opnieuw opladen.

1. Druk op de knop voor opnieuw opladen.
2. Het pictogram (◎) op de stofzuiger worden ingeschakeld en de robotstofzuiger keert maar het oplaadstation terug.
3. Als u de robotstofzuiger wilt latent stoppen verwijl deze waar het oplaadstation terugkeert, drukt u op de knop ().
4. Als u de automatische oplaadfunctie wilt testen, drukt u op de knop voor opnieuw opladen wanner de robotstofzuiger zich minder dan 1,5 m van het oplaadstation bevindt.

* Optie
De afstandsbediening, gebruiken

Probleemoplossing wanner de robotstofzuiger Niet maar het oplaadstation terugkeert

• Controller de plaatsing van het oplaadstation

• Als het oplaadstation zich op een locatie bevindt waar deze derobotstofzuiger Niet maar zich toe kan leiden.

• Als het oplaadstation meer dan 5m van de robotstofzuiger verwijderd is:

Kan het langer duren voordat de robotstofzuiger bij het oplaadstation is teruggekeerd.

Laad de robotstofzuiger in de volgende gevalen handmatig op.

• Als het oplaadstation in een hoek is geinstalleerd.
• Als de batterij volledig ontladen is.
• Als de robotstofzuiger door een obstakel (meubelstuk, enz.) vast is komen te zitten.
• Als de robotstofzuiger Niet over de drempel heben kan maar de locatie waar de oplader is geinstalleerd.

De knoppen op de stofzuiger gebruiken

De robotstofzuiger verplaatst zich automatisch en reinigt het huis eenmaal totdat de reiniging gereed is.

■ Als de reiniging begint verwij de robotstofzuger zich in het oplaadstation bevindt, neemt de tijd die terugkeer maar het oplaadstation in beslag neemt af, omdat de robotstofzuger zich bijn oorspronkelijke positie tijdens het verplaatsen blijf herinneren.
■ Als het batterijniveauijdens de reiniging te laag worden, keert de robotstofzuiger automatisch waar het oplaadstation terug en worden de reiniging hervat wonneer de batterij is opgeladen. (Aantal hervatte reinigingen: eén)

Knop op stofzuiger	Knop op afstandsbediening (optie)	Configuratievolgorde
1 keer	Auto	1. De modus instellen.
	Start/Stop	2. De modus annuleren.

Tijdens de reiniging

De functie Reiniging hervatten

• Als de robotstofzuiger ervan uitgaat dat de reiniging gereed is, worden de functie voor hervatting van de reiniging Niet uitgevoerd.
• Als u de robotstofzuiger verplaatst verwijl.Deze worden opgeladen, of als u op een knop drukt, gaat het apparaat ervanuit dat de reiniging gereed is en worden de reiniging nicht meer hervat.

Verplaats de robotstofzuiger Niet verwijl deze aan het reinigen is en druk dan ook Niet op een knop. Anders zou de robotstofzuiger ervan uitgaan dat de reiniging gereed is en zal het apparaat de reiniging wee van voren af aan beginnen.

Lokale reiniging

Een klein gebied met veel koekkuimels, stof, enzovoorts kunt u gemakkelijk lately reinigen.

■ Verplaats de robotstofzuiger maar het gebied waar u een lokale reiniging wilt uitvoeren.

Knop op stofzuiger	Knop op afstandsbediening (optie)	Configuratievolgorde
2 keer	Spot	1. De modus instellen.
	Start/Stop	2. De modus annuleren.

Tijdens de reiniging

In de Lokale reinigingsmodus worden er door de robotstofzuiger een gebied van 1,5 bij 1,5 m gereinigd.
- Als de robotstofzuiger gereed is met de reiniging, stopt het apparatusat en worden het op stand-by gezet.

Als de robotstofzuiger zich in het oplaadstation bevindt, is Lokale reiniging Niet beschikkaar.

Uitgebreide reiniging

De robotstofzuiger gaat automatisch door met verplaatsen en reinigen totdat de batterij leeg raakt en de batterijniveau-indicator nog slechts op een niveau knippert.

■ Als de reiniging begint verwijl de robotstofzuiger zich in het oplaadstation bevindt, neemt de tijd die terugkeer maar het oplaadstation in beslag neemt af,,ondat de robotstofzuiger zich+zijn oorspronkelijke positieijdens het verplaatsen blijft herinneren.
■ Als het batterijniveauijdens de reiniging te laag wordt, keert de robotstofzuiger automatisch waar het oplaadstation terug en wordt de reiniging hervat wonneer de batterij is opgeladen. (Aantal hervatte reinigingen: eén)

Knop op stofzuiger	Knop op afstandsbediening (optie)	Configurativolgorde
3 maal (wonneer het product nicht worden opgeladen), Tweemaal (wonneer het product worden opgeladen)	Max	1. De modus instellen.
		2. De modus annuleren.

De functie Reiniging hervatten

OPMERKING

• Als de robotstofzuiger ervan uuitgaat dat de reiniging gereed is, worden de reiniging Niet hervat.
• Als u de robotstofzuiger verplaatst verwijl.Deze worden opgeladen, of als u op een knop drukt, gaat het apparaat ervan uit dat de reiniging gereed is (de reiniging wordt dan nicht meer hervat).

Verplaats de robotstofzuiger Niet verwildeze aan het reinigen is en druk dan ook Niet op een knop. Anders zou de robotstofzuiger ervan uitgaan dat de reiniging gereed is en za het apparaat de reiniging wee van voren af aan beginnen.

Handmatige modus (optie)

Met behulp van de afstandsbediening(Int) u de robotstofzuiiger verplaatsen om een specifiek gebied direct te reinigen.

■ Verplaats de robotstofzuiger maar het gebied waar u een handmatige reiniging wilt UITvoeren.
■ Handmatig reinigen kan alleen met de afstandsbediening.

Knop op afstandsbediening (optie)	Configuratievolgorde
Manual	1. De modus instellen.
Start/Stop	2. De modus annuleren.

• Als de robotstofzuiger zich in het oplaadstation bevindt, is handmatige reiniging Niet beschikbaar.

Tijdens de reiniging

Richtingknoppen (Vooruit, links, rechts) Achteruit worden nicht ondersteund.

DE ROBOTSTOFZUIGER REINIGEN

Houd de methoden voor reiniging en onderhoud in gedachten

■ Als de aan/uit-schakelaar beschadigd is, moet u contact opnemen met de onderhoudstechnicus, om te voorkomen dat er ongelukken gebeuren.
- Gebruik geen middelen of mechanische apparaten die nicht door de fabrikant zich geinstalleerd en die de cervorming van der robotstofzuiger zouden können versnellen.

Zet altijd de aan/-uit-schakelaar aan de onderkant van het apparaat op uit voordatu de robotstofzuiger gaat reinigen.De robotstofzuiger zou anders plotseling in werking kunnen treden en lichamelijk letselveroorzaken.

Het sensorvenster en de camera reinigen

U要去 de aan/uit-schakelaar aan de onderkant van het apparaat op uit zetten voordat u de robotstofzuiger gaat reinigen.

Spuit nooit water, thinner, wasbenzine, enzovoorts rechtsstreeks op de robotstofzuiger.

Veeg het venster van de sensor en de camera Licht af met een zachte doeck.

Venster voorsensor

Venster voorsensor en camera
Venster steiltesensor
Venster achtersensor

De stofopvangbak en de filters reinigen

Leeg de stofopvangbak eerst voordat u deze gaat reinigen.

Pas op dat u bij het weghalen van de stofopvangbak geen stof morst.
Leeg in de volgende gevalen de stofopvangbak.

1. Als er zich stof in de stofopvangbak heeft opgehoopt.
2. Als de zuigkracht plotseling sterk afneemt.
3. Als het geluid plotseling toeneemt.

Filter

Klep van de stofopvangbak

1. Druk op de uitwerpknop voor de stofopvangbak (PUSH) en trek de stofopvangbak়n buiten.

1. Verwijder de klep van de stofopvangbak door deze op de aangegeven wijze in de richting van de pijl te trekken.

1. Verwijder het filter uit de stofopvangbak door deze op de aangegeven wijze in de richting van de pijl te trekken.

1. Veeg het stof van het filter en uit de stofopvangbak.

2. U kunt ze met water afspoelen.

1. Plaats het filter in de stofopvangbak.

2. Zorg dat het raster van het filter maar beneden is gericht. Het kan nicht in de verkeerde richting worden geplaatst.

1. Sluit de klep van de stofopvangbak enplaats de bak in de stofzuiger.

De zuigborstel reinigen

U要去 de aan/uit-schakelaar aan de onderkant van het apparaat op uit zetten voordat u de robotstofzuiger gaat reinigen.

• Omdat er stof uit de stofopvangbak kan komen, moet u deze vóró het reinigen van de zuigborstel verwijderen.

1. Druk op de uitwerpknop voor de stofopvangbak (PUSH) om deze te verwijderen.

1. Nadat u gecontroleerd hebt op vreemde stoffen drukt u op de haak waarmee de borstel vastzit om deze los te make.

1. Til de zuigborsteluit de stofzuiger.

1. Verwijder met een borstel of stofzuiger eventuele vreemde zaken zoals lange haren of draden die rond de borstel zich gewikkeld.

1. Wanner de reiniging gereed is, zet u de borstel eerst vast aan de kant van de aan/uit-schakelaar en verrolgens ook aan de andere kant.

1. Nadat u de 3 uiteinden van de klep in de openings hebt gestoken, duwt u op het andere einde totdat dit op+zijnplaats klikt.

• Om te voorkomen dat de robotstofzuiiger verstopt raakt, moet u opletten dat er geen tandenstokers of wattenstaafjes worden opgezogen.
• Als het verwijderen van vreme de zaken moeilijk gaat, neemt u contact op met een klantenservicecentrum.
• Aangezien de zuigborstel het stof op de vloer opzuigt, können er lange draden of haren om de borstel gewikkeld raken. Controller en reinig de zuigborstel regelmatig.

U要去 de aan/uit-schakelaar aan de onderkant van het apparaat op uit zetten voordat u de robotstofzuiger gaat reinigen.

1. Controller of de draaiende zichborstel Niet verbogen is en of er geen vremeinde zaken in de borstel zijn vastgeraatkt.

1. Doe rubberhandschoenen aan en houd een doek met heet water circa 10 seconden om de draaiende zichborstel gezouwen. Veeg de borstel verwolgens aan de doek af.

1. Draai de draaiende zichborstel rond en herhaal de procedure uit stap 2.

1. Als erhaar of draden tussend stofzuiger en de draaiende zijborstel vast is komen te zitten, draait u met een schroevendraaier (+) de schroef los om de borstel te verwijderen.

Bij het'erugplaatsen van de borstel moet u erop letten dat de "L"-markering op de borstel en op de stofzuiger opdezelfde plaats komen.

(De letter "R" is aan de rechterkant van de draaiende zichborstel aangebrachte.)

Aangezien de draaiende zijborstel gemakkelijk haren en andere vreemde zaken aantrecht, moet u de, borstel regelmatig reinigen.

Als er zich Veemde zaken aan de borstel hechten, kan deze daardoor beschadigd raken.

U要去 de aan/uit-schakelaar aan de onderkant van het apparaat op uit zetten voordat u de robotstofzuiger gaat reinigen.

■ Als de robotstofzuiger plotseling gaat zigzaggen, zitten er möglichk vremeinde stoffen aan het rijwiel vast.

1. Wanner u het rijwiel gaat reinigen, legt u een zachte doek op de vloer en legt u de stofzuiger waar voorzichtig ondersteboven op.

1. Controller of er vreemde stoffen zijn vastgehecht en verwijder们都 zo nodig met een staafje of een botte kniptang.

CONTROLELIJST VOOR BELLEN MET DE KLANTENSERVICE

Symptom	Controlelijst	Maatregel
De robotstofzuigerwerk voorafgaandaan het reinigenhelemaal Niet.	• Is de stofopvangbak geplaatst?	• Plaats de stofopvangbak.
	• Staat de aan/uit-schakelaar opaan?	• Zet de aan/uit-schakelaar op aan.

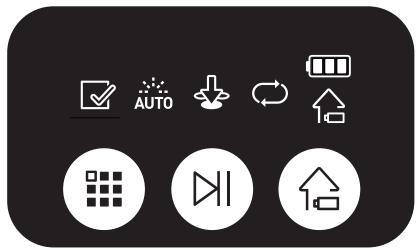

	• Is de reinigingsmodus (△○○) in het display ingeschakeld?	• Druk op de knop (⊗). (Houd deknop (⊗) 3 seconden of longerinedrukt om het apparaat uit te schakelen.)
	• Wordt het pictogram voor hetbatterijniveauaarrechtssverplaatstzoals weergegeven?(□→□→□→□)	• Til de robotstofzuiger op enplaats deze handmatig in hetoplaadstation om het apparaat op te laden.
	• De robotstofzuiger werkdt Niet alsde batterij in de afstandsbedieningleeg is. (optioneel)	• Vervang de batterijen in deafstandsbediening. (type AAA)
De robotstofzuiger istijdens de reinigingsgestopt.	• Wordt het pictogram voor hetbatterijniveauaarrechtssverplaatstzoals weergegeven?(□→□→□→□→□)	• Til de robotstofzuiger op enplaats deze handmatig in hetoplaadstation om het apparaat op te laden.
	• Is de robotstofzuiger achestrnoeren op de vloer blijven haken?	• Zet de aan/uit-schakelaar op uit enmaak de snoeren los.
	• Is de robotstofzuiger op de vloer bijeen hoogteverschil blijven steken?- Het rijwiel is opgetild.	• Zet de aan/uit-schakelaar op uit enverplaats de robotstofzuiger eenen andere plek om te reinigen.
	• Is er een dunne theedoek (stof) omhet rijwiel gewikkeld?	• Zet de aan/uit-schakelaar op uit enverwijder de dunne theedoek.
	• Is de robotstofzuiger op de drempel blijven steken?	• Zet de aan/uit-schakelaar op uit enverplaats de robotstofzuiger eenen andere plek om te reinigen.
Tijdens het reinigen iser weinig zuigkracht.	• Controller of de stofopvangbakvol is.	• Stop de robotstofzuiger en leeg destofopvangbak.
	• Controller of de zuigangverstoot is.	• Zet de aan/uit-schakelaar opuiten verwijder de zaken die dezugingangverstoppen.
	• Controller of het filter verstoot is.	• Maak het filter goed schoon.
De robotstofzuiger kan het oplaadstation Niet vinden.	• Controller of de stekker van het oplaadstation goed in het stopcontact zit.
	• Als op 1 m of minder van de voorkant en op 0,5 m of minder van de zijkanten van het oplaadstation obstakels zijn,要去 u deze verwijderen.
	• Als er zich vreemde stoffen op de oplaadcontactpunter bevinden,要去 u de contactpunter met een droge theedoek schoonvegen.

FOUTCODE	OORZAAK	OPLOSSING
	·De robotstofzuiger is tijdens het verplaatsen vast komen te zitten.	·Zet de aan/uit-schakelaar aan de onderkant op uit en verplaats de robotstofzuiger maar een andere plek.
Knippert	·Er is een vreme de stof (draad, papier, spelgoed, enz.) in de zuigborstel vastgeraakt.	·Zet de aan/uit-schakelaar aan de onderkant op uit en verwijder de vreme de stoffen van de zuigborstel.
Knippert	·Er is een vreme de stof (draad, papier, spelgoed, enz.) in het linkerrijwiel vastgeraakt.	·Zet de aan/uit-schakelaar aan de onderkant op uit en verwijder de vreme de stoffen van het linkerrijwiel.
Knippert	·Er is een vreme de stof (draad, papier, spelgoed, enz.) in het rechterrijwiel vastgeraakt.	·Zet de aan/uit-schakelaar aan de onderkant op uit en verwijder de vreme de stoffen van het rechterrijwiel.
Knippert	·Controleren van de bumpersensor.	·Trek de vastzittende bumper een stukjeশbennen.
Knippert	·Er bevindt zich vuil (stof, een vlek, enz.) op het venster van de obstakelsensor.	·Zet de aan/uit-schakelaar aan de onderkant op uit en verwijder het vuil met een zachte doeck van de sensorvensters aan de voor- en achterkant.
Knippert	·Er bevindt zich vuil (stof, een vlek, enz.) op het venster van de steiltesensor.	·Zet de aan/uit-schakelaar aan de onderkant op uit en verwijder het vuil met een zachte doeck van het steiltesensorvenster.
Knippert	·Geen stofopvangbak geplaatst.	·Duw de stofopvangbak aan totdat u een klikgeluid hoor.
Knippert	·Er is een vreme de stof (draad, papier, spelgoed, enz.) in de draaiende zijborstel vastgeraakt.	·Zet de aan/uit-schakelaar aan de onderkant op uit en verwijder de vreme de stoffen van de draaiende zijborstel.

• Als u op de knop (®) drukt of de aan/uit-schakelaar op uitzet, verdwijnt de foutcode.

Stofziger
Oplaadstation

Classificering	Item	Details
Mechanische specificaties	Diameter	355 mm
	Hoogte	90 mm
	Gewicht	3,5 kg
Elektrische specificaties	Voltage	AC 220-240 V, 50-60 Hz
	Oplaadvermogen	50 W
	Verbruik stofzuiger	40 W
	Batterijspecificaties	14,4 V/2.000 mA
Reinigungsspecificaties	Capaciteit stofopvangbak	Circa 0,6 l
	Type opladen	Automatisch/handmatig opladen
	Reinigungsmodus	Automatisch, Lokaal, Uitgebrecht, Handmatig (optie)
	Oplaadduur	Circa 120 minuten
	Reinigungstijd (bij een harde vloer)	Circa 90 minuten
Reinigungsmethode		Plafondvormherkenning
Type knop op stofzuiger		Type knop

Deze stofzuiger voldoet aan de volgende richtlijnen.
Verklaring inzake elektromagnetische compatibiliteit: 2004/108/EEC
Laagspanningsrichtlij: 2006/95/EC

SAMSUNG
