• Les instructions d'utilisation suivantes concernent plusieurs modèles ; il est donc possible que AVERTISSEMENT les caractéristiques de votre aspirateur soient légèrement différentes de celles spécifiées dans ce manuel.
Indique un risque de blessure ou de dégât matériel.
• Ne manipulez jamais le chargeur ou le robot aspirateur avec les mains mouillées. • Utilisez-le uniquement à l’intérieur et sur des surfaces sèches. • Cet appareil n’est pas conçu pour être utilisé par des personnes (y compris les enfants) inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d’utilisation appropriées de la personne responsable de leur sécurité. • Les enfants ne doivent pas utiliser l’appareil sans la surveillance d’un adulte.
• N’utilisez pas la prise polarisée avec une prise murale ou une rallonge non-polarisée. • N'utilisez pas l'appareil à l'extérieur ni sur des surfaces mouillées. • Débranchez le chargeur de la prise lorsqu’il n’est pas utilisé ou avant toute opération de maintenance. • Utilisez uniquement le chargeur fourni par le fabricant pour recharger l’appareil. • N’utilisez jamais de cordon ou de prise endommagé(e). • Ne tirez pas sur le cordon ; ne soulevez pas l’appareil par le cordon ; n'utilisez pas le cordon comme poignée ; ne fermez pas la porte sur le cordon ; ne tirez pas le cordon sur des rebords ou des angles coupants. Maintenez le cordon éloigné des surfaces chauffées. • N’utilisez pas de rallonges ni de prises murales ayant une intensité maximale admissible inadéquate. • Ne débranchez pas l’appareil en tirant sur le cordon. Pour débrancher, tenez la prise et non le cordon. • Ne détériorez pas les batteries et ne les faites pas brûler car elles risquent d’exploser à des températures élevées. • N’essayez pas d’ouvrir le chargeur. Les réparations doivent être effectuées uniquement par un technicien qualifié du centre d’assistance clientèle. • N’exposez jamais le chargeur à des températures élevées et évitez tout contact avec l’humidité.
• N’insérez aucun objet dans les ouvertures. N’utilisez pas l’appareil si l’une des ouvertures est obstruée ; nettoyez régulièrement les ouvertures pour éliminer toute trace de poussière, peluches, cheveux, ou toute autre chose risquant d'empêcher le passage de l’air. • N'aspirez jamais de matière toxique (javel, ammoniaque, produit de débouchage, etc.). • N’aspirez jamais d’objets en train de brûler ou de fumer, tels que des cigarettes, des allumettes ou des cendres chaudes. • N’aspirez jamais de liquides inflammables ou combustibles tels que de l’essence et n’utilisez jamais l’appareil si de tels liquides risquent d’être présents. • N’utilisez pas le robot aspirateur dans un espace clos rempli de vapeurs de peinture à l’huile, de diluant, de substances antimites, de poussières inflammables et autres vapeurs explosives ou toxiques. • Des fuites de batterie peuvent se produire suite à un usage intensif ou à des températures extrêmes. En cas de contact du liquide avec la peau, rincez abondamment à l’eau. En cas de contact du liquide avec les yeux, rincez immédiatement à l’eau claire pendant 10 minutes minimum. Consultez un médecin rapidement.
24 Utilisation du robot aspirateur 24 Démarrage/Arrêt du nettoyage 25 Recharging 26 Nettoyage automatique 30 Nettoyage de la lentille du capteur et de la caméra 31 Nettoyage du Réservoir de poussière et des Filtres 32 Nettoyage du robot aspirateur 32 Nettoyage de la brosse principale 34 Nettoyage de la brosse rotative latérale 35 Nettoyage de la roue d'entraînement
38 Codes d’erreur : dépannage
- Cela pourrait entraîner une électrocution ou un incendie.
(Ne laissez pas le cordon traîner sur le sol.) - Cela pourrait entraîner une électrocution ou un incendie.
- Cela pourrait entraîner une électrocution ou un incendie. - les lieux avec présence d’essence, d’alcool distillé, de diluant, de cendriers avec cigarettes allumées, etc. Le robot aspirateur est destiné à une utilisation domestique uniquement. Ne l’utilisez jamais dans les lieux suivants : - greniers, caves, entrepôts, bâtiments industriels, pièces séparées éloignées du bâtiment principal, lieux exposés à l’humidité (salles de bain, salle d’eau) ou surfaces étroites et en hauteur (tables, étagères). En cas d’utilisation dans ces lieux, l'appareil risque d'être gravement endommagé (dysfonctionnements, pannes).
- Si une porte est fermée, le robot aspirateur ne pourra pas entrer dans la pièce. - Toutefois, veillez à fermer la porte d’entrée principale, de la véranda et de la salle bain ou de toute autre pièce où le robot aspirateur risquerait de tomber à un étage inférieur. Pour les tapis munis de longues franges, repliez ces dernières sous le tapis. - Les franges non repliées risqueraient d’endommager gravement le tapis et l’appareil, en se coinçant dans la roue d’entraînement ou la brosse principale.
- Le robot aspirateur pourrait ne pas fonctionner normalement dans ce cas.
- Le robot aspirateur ne reconnaît pas les pièces de monnaie, bagues ou autres objets de valeur tels que des bijoux. Enlevez les objets présents sur le sol avant le nettoyage. - Le robot aspirateur est conçu pour détecter les obstacles à une distance de 5 cm. - Les serviettes de bain et les tapis devant la salle de bain, les éviers, les entrées, la buanderie, les cordons d'alimentation, les nappes ou les ceintures risquent de se coincer dans la roue d'entraînement ou la brosse principale. Cela peut faire tomber les objets de la table. Prévenez tous les membres de la famille (ou toute personne qu’il convient de prévenir) d’être prudents avant de lancer le nettoyage ou lors de l'utilisation de mode de nettoyage programmé. - Les enfants évoluant à proximité risqueraient de s'entraver dans le robot aspirateur et de tomber. Veillez à ce que les enfants ne montent pas ou ne s'assoient pas sur le robot aspirateur. - Les enfants risqueraient de tomber et de se blesser ou d’endommager gravement l’appareil.
- Le robot aspirateur risquerait d’attirer leur attention. - Si la roue d’entraînement venait à entraîner des doigts, des pattes, des vêtements ou des cheveux, cela risquerait de provoquer des blessures. - Si un enfant ou un animal domestique se trouve dans le chemin du robot aspirateur, il risque d’être détecté comme un obstacle et la zone risque de ne pas être nettoyée. - Lorsque le bouton de mise en marche est désactivé, l’alimentation est coupée et toutes les fonctions sont désactivées. Au moment d’installer la station de recharge, ne laissez pas le cordon d’alimentation traîner sur le sol. - Lorsque le robot aspirateur va se recharger automatiquement ou passe à proximité de la station de recharge, il risquerait d’entraîner le cordon avec lui.
- Bien que le robot aspirateur dispose d’une fonction de recharge automatique, si le cordon d'alimentation de la station de recharge n’est pas branché, il ne pourra pas recharger sa batterie automatiquement.
- Cela risquerait d’endommager gravement le chargeur.
- Le non-respect de cette consigne risquerait de provoquer un incendie ou une électrocution.
- Cela risquerait d’endommager gravement l’appareil. - Le liquide risquerait de se répandre sur les roues et de salir l’intérieur de l’appareil. N’utilisez pas le chargeur à d’autres fins que celles pour lesquelles il est prévu. - Cela risquerait d’endommager gravement le chargeur ou de provoquer un incendie. N'installez pas la station de recharge sur un sol sombre. - Si le sol sur lequel se trouve la station de recharge est sombre, le robot aspirateur aura du mal à y retourner.
- Le robot risquerait de tomber et d'être endommagé.
- Pour un fonctionnement plus rapide et plus efficace, placez les chaises sur le dessus des tables.
- Cela risquerait de provoquer un dysfonctionnement.
- Utiliser l’appareil pendant un temps prolongé alors que son orifice d’aspiration est obstrué risquerait de l’endommager gravement.
Il peut rester des moutons de poussière lorsque le robot aspirateur ne parvient pas à aspirer les moutons de poussière formés au cours du nettoyage. - Si tel est le cas, balayez les moutons de poussière à l’aide d’un autre ustensile de nettoyage.
- Pour des raisons de sécurité, au bout de 5 minutes d’immobilité, le robot aspirateur interrompt automatiquement son fonctionnement. - Pour relancer son fonctionnement, désactivez le bouton de mise en marche puis réactivez-le après l’avoir déplacé à un endroit où il peut poursuivre le nettoyage.
- Cela risquerait d’endommager l’appareil.
Electronics pour remplacer la batterie. - Si vous utilisez une batterie non originale, cela risque d’entraîner un dysfonctionnement de l’appareil.
NETTOYAGE PARFAIT DE CHAQUE RECOIN le robot aspirateur nettoie le sol de manière séquentielle ( ) selon la carte déterminée par la fonction de reconnaissance du plafond. Il peut ainsi nettoyer chaque recoin de la pièce.
fonctions du produit _13

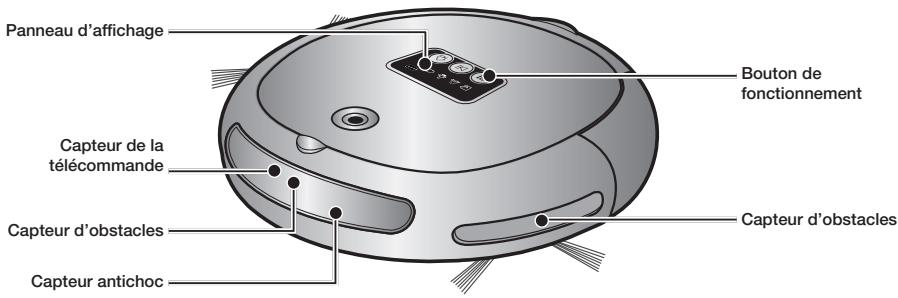

Capteur de la télécommande

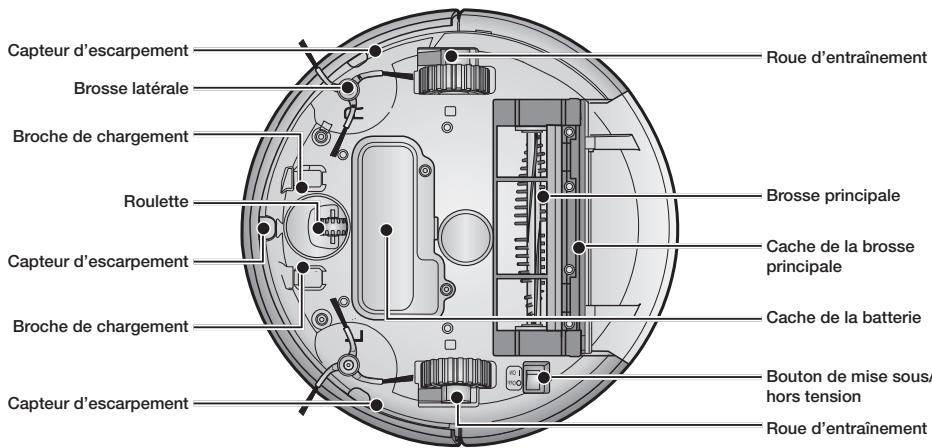

Capteur d’escarpement

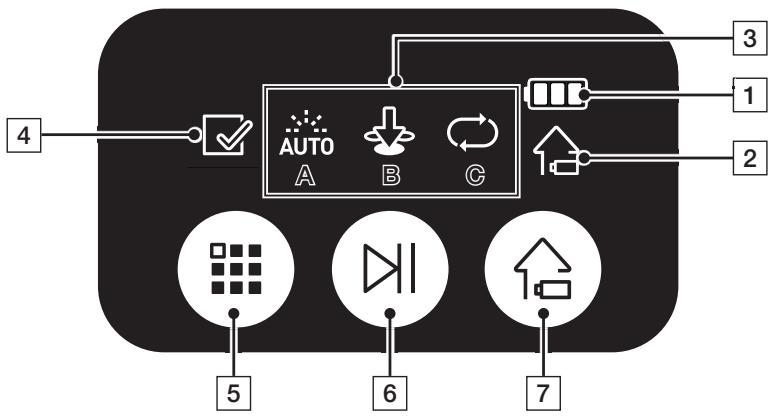

- En cours d’utilisation : indique le niveau de charge de la batterie. Lorsque l’appareil est en marche, le niveau de charge de la batterie baisse d’un carré à la fois en partant du niveau maximum. 2. Recharging - Ce symbole s’allume lorsque le robot aspirateur retourne sur la station de recharge pour recharger sa batterie. 3. Affichage du mode de nettoyage - Chaque fois que le bouton de mode de nettoyage est actionné, le mode de nettoyage correspondant s'affiche. (A) Mode Auto : ce symbole s’allume lorsque le mode de nettoyage Auto est sélectionné. (B) Mode Spot : ce symbole s’allume lorsque le mode de nettoyage Spot est sélectionné. (C) Mode Max : ce symbole s’allume lorsque le mode de nettoyage Max est sélectionné. 4. Code de vérification - L'icône Check Code (Code de vérification) s'allume si un problème nécessitant votre attention apparaît.
5. Mode de nettoyage - Permet de sélectionner le mode de nettoyage. Une fois le mode de nettoyage sélectionné, ) pour démarrer le nettoyage. appuyez sur le bouton ( 6. Start/Stop (Départ/Arrêt) - Permet de démarrer/arrêter le nettoyage. 7. Recharging - Lorsque vous appuyez sur ce bouton, le robot aspirateur revient à la station de recharge afin de recharger sa batterie.

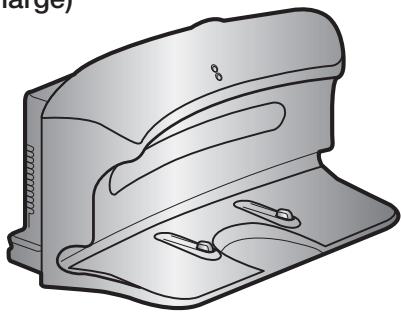

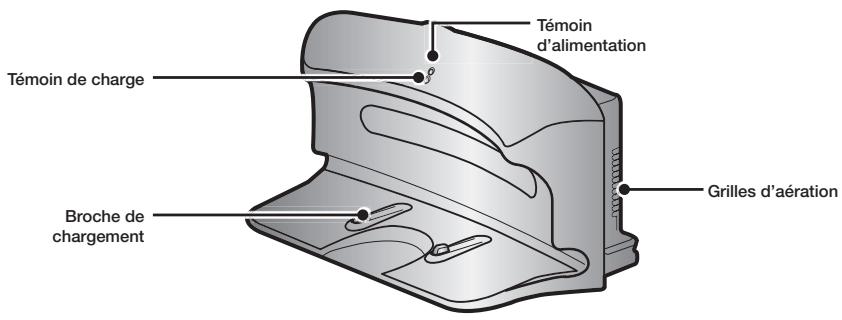

2. Installation du chargeur Pour charger le robot aspirateur, vous devez d’abord installer le chargeur. La batterie étant déchargée au moment de l’achat de l’appareil, vous devez la recharger totalement avant d’utiliser l’appareil. 3. Charge de la batterie Vous devez charger la batterie totalement avant d'utiliser le robot aspirateur.
Pour utiliser le robot aspirateur, vous devez actionner le bouton de mise sous tension. Si vous désactivez le bouton de mise sous tension, tous les réglages seront réinitialisés.
- Si les icônes ne s’allument pas, cela indique que la batterie est déchargée. Si tel est le cas, installez le robot aspirateur sur la station de recharge après avoir activé le bouton de mise sous tension. - Notez que la désactivation du bouton de mise sous tension entraîne la réinitialisation de tous les réglages. - Lorsqu'aucune touche n'est actionnée pendant environ 10 minutes alors que l'alimentation est activée, cette dernière se coupe pour économiser la batterie. Dans ce cas, pour utiliser à nouveau ce robot aspirateur, appuyez sur le bouton « Power » ou sur le bouton .
- Si le chargeur n’est pas alimenté, le robot aspirateur ne sera pas en mesure de trouver le chargeur et d'aller se recharger automatiquement. - Si le robot aspirateur est séparé du chargeur, la batterie se décharge automatiquement.
Au moment de l’achat de l’appareil, la batterie est totalement déchargée. Vous devez donc charger manuellement le robot aspirateur.
1. Après avoir aligné les broches de chargement de l'unité principale avec celles de la station de recharge, appuyez sur l'unité principale jusqu'à entendre un son indiquant que la recharge commence. - Le témoin de charge devient vert.
- Lorsqu'il est complètement chargé, les trois barres de l'icône du niveau de la batterie clignotent simultanément. ■ Si l’affichage suivant apparaît (comme Illustré par le schéma suivant) 10 secondes après avoir branché le robot aspirateur à la station de recharge, cela signifie que le bouton de mise sous tension est désactivé. Dans ce cas, veuillez activer le bouton de mise sous tension situé sur le dessous de l’aspirateur. Clignotement
■ Si l'icône du niveau de la batterie se déplace vers la droite comme indiqué lorsque l'aspirateur fonctionne, ce dernier ne peut plus être actionné par la télécommande ou par les boutons de l'unité principale. Dans ce cas, utilisez la station de recharge pour recharger la batterie. (Ceci n’est valable que lorsque la batterie est totalement déchargée.)
En Charge terminée cours de nécessaire charge
■ Au moment d’acheter une batterie, exigez du centre d’assistance clientèle le symbole ( ) authentique ainsi que le numéro de modèle avant de l’acheter.
• Si la batterie est en surchauffe, le temps de charge peut être plus important. • Mesures à prendre si le chargement n’est pas régulier. Si le robot aspirateur ne peut pas se recharger automatiquement, vérifiez les points suivants : - Activez le bouton de mise sous tension du robot aspirateur puis désactivez-le (réinitialisation). - Rebranchez le chargeur (réinitialisation). - Vérifiez qu’aucune substance étrangère n’est présente sur les connecteurs de charge et essuyez les connecteurs de l’unité principale et du chargeur à l’aide d’un chiffon sec. - Vérifiez qu’aucun objet pouvant constituer un puissant réflecteur n’est à proximité du chargeur. • Lorsque le robot aspirateur est séparé du chargeur, il se décharge naturellement. - Chargez le robot aspirateur via le chargeur, si possible. (Si vous devez quitter votre domicile pendant une période prolongée pour un voyage d’affaires, d’agrément, etc., désactivez le bouton de mise sous tension du robot aspirateur et débranchez le chargeur pour les ranger.)
Ne démontez pas et ne modifiez pas la batterie. Chargez-la dans un lieu bien aéré. Ne placez jamais la batterie à proximité d'un feu ou d'une source de chaleur. Ne connectez aucun objet métallique aux bornes (+) ou (-) de la batterie. Laissez-le toujours à l’intérieur (0 °C à 40 °C). Avant de mettre cet appareil au rebus, débarrassez-vous de la batterie d’une manière respectueuse de l’environnement. Ne jetez pas la batterie avec vos ordures ménagères. Respectez les réglementations locales de recyclage des batteries usées.
❈ Un temps de charge plus long et un temps de fonctionnement de la batterie plus court indiquent que celle-ci est en fin de vie. Contactez un centre d'assistance clientèle agréé pour remplacez votre batterie. La batterie rechargeable incorporée dans cet appareil ne peut pas être remplacé par l'utilisateur. Pour plus d'informations sur son remplacement, veuillez contacter votre fournisseur. fonctionnement de l'aspirateur _23

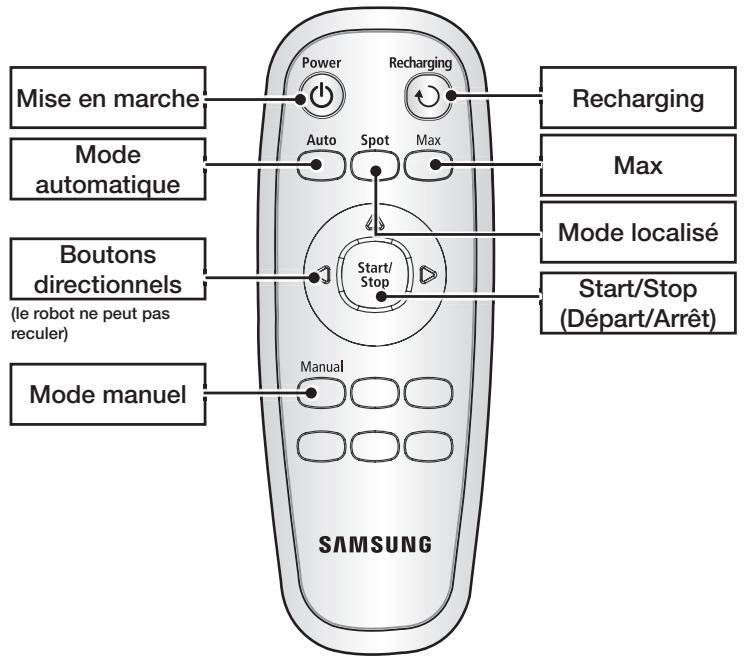

Mise sous/hors tension Mise sous tension - Télécommande : appuyez sur le bouton [Power]. (En option) - Unité principale : Appuyez sur le bouton ( ). - Les icônes du mode de nettoyage sont allumés. Mise hors tension - Télécommande : appuyez sur le bouton [Power]. (En option) - Unité principale : maintenez appuyé le bouton ( ) pendant 3 secondes. - Tous les symboles, sauf l’indicateur du niveau de la batterie, s’éteignent.
Démarrage - Télécommande : appuyez sur bouton Auto, Spot, Max ou ❈ Si vous appuyez sur le bouton ( ) sans sélectionner de mode de nettoyage, le nettoyage démarre en mode Auto. Arrêt - Pour arrêter, appuyez sur le bouton ( ) de la télécommande ou de l'unité principale. - Lorsque le nettoyage s’interrompt, le robot aspirateur s’arrête.
3. Pour tester la fonction de recharge automatique, appuyez sur le bouton Recharging (En cours de recharge) lorsque le robot aspirateur se trouve à moins de 1,5 m du chargeur.
■ Lorsque le robot aspirateur est en cours de fonctionnement, appuyez sur le bouton ( ) pour annuler l’opération puis sur le bouton Recharging (En cours de recharge).
■ Vérifiez l’installation du chargeur - Si le chargeur, de là où il est installé, ne parvient pas à guider le robot aspirateur jusqu’à lui. - Si le chargeur se situe à plus de 5 m du robot aspirateur. : Le robot aspirateur peut avoir besoin de plus de temps pour revenir au chargeur. ■ Vous devez charger manuellement le robot aspirateur dans les situations suivantes : - Si le chargeur est installé dans un endroit inaccessible. - Si la batterie est entièrement déchargée. - Lorsque le robot aspirateur est coincé par un obstacle (meuble, etc.) - Si le robot aspirateur ne parvient pas à franchir le seuil de porte de la pièce où est installé le chargeur.
■ Si le niveau de la batterie devient trop faible en cours de nettoyage, le robot aspirateur revient automatiquement sur la station de recharge et reprend le nettoyage une fois sa batterie chargée. (Nombre de fois où il reprendra le nettoyage : une fois)
• Si le robot aspirateur considère que le nettoyage est terminé, la fonction de reprise du nettoyage n’est pas effectuée. • Si vous déplacez le robot aspirateur alors qu’il est en train d’être rechargé ou si vous appuyez sur un bouton, il va considérer que le nettoyage est terminé et ne reprendra pas ce dernier. Ne déplacez pas le robot aspirateur et n’appuyez sur aucun bouton lorsqu’il est en cours de nettoyage. Sinon, il va considérer que le nettoyage est terminé et va recommencer à nettoyer depuis le début.
vous pouvez nettoyer une zone spécifique couverte de miettes de biscuits ou de poussière par exemple. ■ Déplacez le robot aspirateur là où vous souhaitez effectuer un nettoyage localisé.
Lorsque le nettoyage est terminé, le robot aspirateur s'arrête et passe en mode Veille.
■ Si le niveau de la batterie devient faible en cours de nettoyage, le robot aspirateur revient automatiquement sur la station de recharge et reprend le nettoyage une fois sa batterie chargée. (Nombre de fois où il reprendra le nettoyage : une fois)
3 fois (lorsque le produit n’est pas en cours de chargement), 2 fois (lorsque le produit est en cours de chargement)
Ne déplacez pas le robot aspirateur et n’appuyez sur aucun bouton lorsqu’il est en cours de nettoyage. Sinon, il va considérer que le nettoyage est terminé et va recommencer à nettoyer depuis le début.

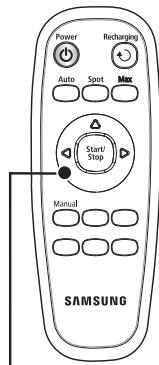

■ Vous pouvez nettoyer manuellement à l’aide de la télécommande uniquement.
■ Si le bouton de mise sous tension est endommagé, contactez un technicien de maintenance afin d’éviter tout accident. ■ N’utilisez aucun système ni appareil mécanique non installé par le fabricant qui puisse accélérer l’altération du robot aspirateur. ■ Éteignez toujours le bouton de mise sous tension situé sous l’unité principale avant de la nettoyer. Le robot aspirateur pourrait se mettre en marche accidentellement et entraîner des blessures.
Vous devez éteindre le bouton de mise sous tension situé sous l’unité principale avant de la nettoyer. ■ Ne vaporisez jamais d’eau, de diluant, de benzène, etc. directement sur l’unité principale du robot aspirateur. ■ Essuyez délicatement la lentille du capteur ou la caméra à l’aide d’un chiffon doux.

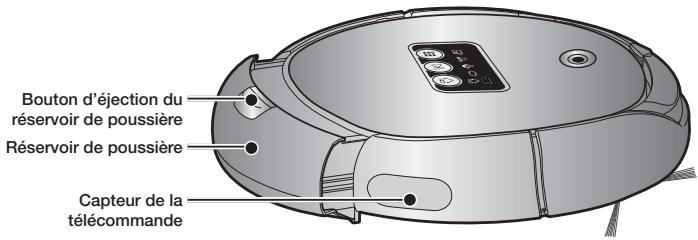

■ Videz le réservoir de poussière dans les cas suivants : 1. Lorsque le réservoir de poussière est plein. 2. Si la puissance d’aspiration diminue soudainement. 3. Si le bruit augmente soudainement.
❈ Vous pouvez le nettoyer avec de l'eau.
- Assurez-vous que la surface quadrillée du Filtre est dirigée vers le haut. Il ne peut pas être placé dans le mauvais sens.
ATTENTION principale, sinon la poussière risque de s’en échapper.

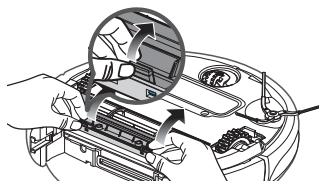

ficelle enroulés autour de la brosse principale à l’aide de la brosse de nettoyage ou de votre aspirateur traditionnel.
• La brosse principale nettoie la poussière sur le sol ; il est donc fréquent que des bouts de ficelle ou des cheveux s’enroulent autour. Vérifiez et nettoyez-la régulièrement.

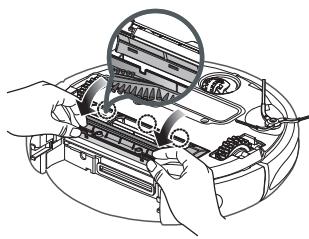

Avant de remonter la brosse, vérifiez les repères « L » de la brosse et de l’unité principale. (La lettre « R » figure sur la brosse rotative latérale droite.)
L’accumulation des corps étrangers sur la brosse rotative latérale risque de l’endommager.
être dû à un corps étranger qui bloque la roue d’entraînement.
• Le réservoir de poussière est-il en ne fonctionne pas du place ? tout. • Le bouton de mise sous tension est-il activé ? • Le mode de nettoyage ( est-il allumé sur le panneau d’affichage ?
) • Appuyez sur le bouton ( ). (Pour le désactiver, maintenez appuyé le bouton ( ) pendant 3 secondes minimum.)
( • L'icône du niveau de batterie se déplace-t-il vers la droite comme illustré ? (
• Y a-t-il un petit bout de tissu (chiffon) enroulé autour de la roue d’entraînement ?
Le robot aspirateur ne parvient pas à localiser le chargeur.
• Éteignez le bouton de mise sous tension et retirez le corps étranger obstruant l’orifice d’aspiration. • Nettoyez soigneusement le Filtre.
• Vérifiez que le réservoir de d’aspiration est faible poussière n’est pas plein. lors du nettoyage. • Vérifiez que l’orifice d’aspiration n’est pas obstrué par un corps étranger.
• Si des obstacles se trouvent à moins de 1 m devant le chargeur ou à moins de 50 cm sur les côtés, vous devez les retirer. • Si des corps étrangers se trouvent sur les broches du chargeur, essuyez-les à l’aide d’un chiffon sec.

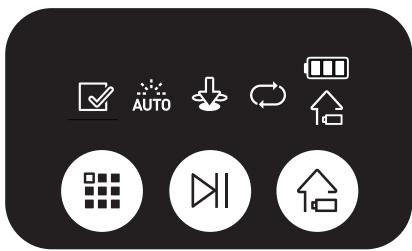

Type de boutons de l’unité principale
